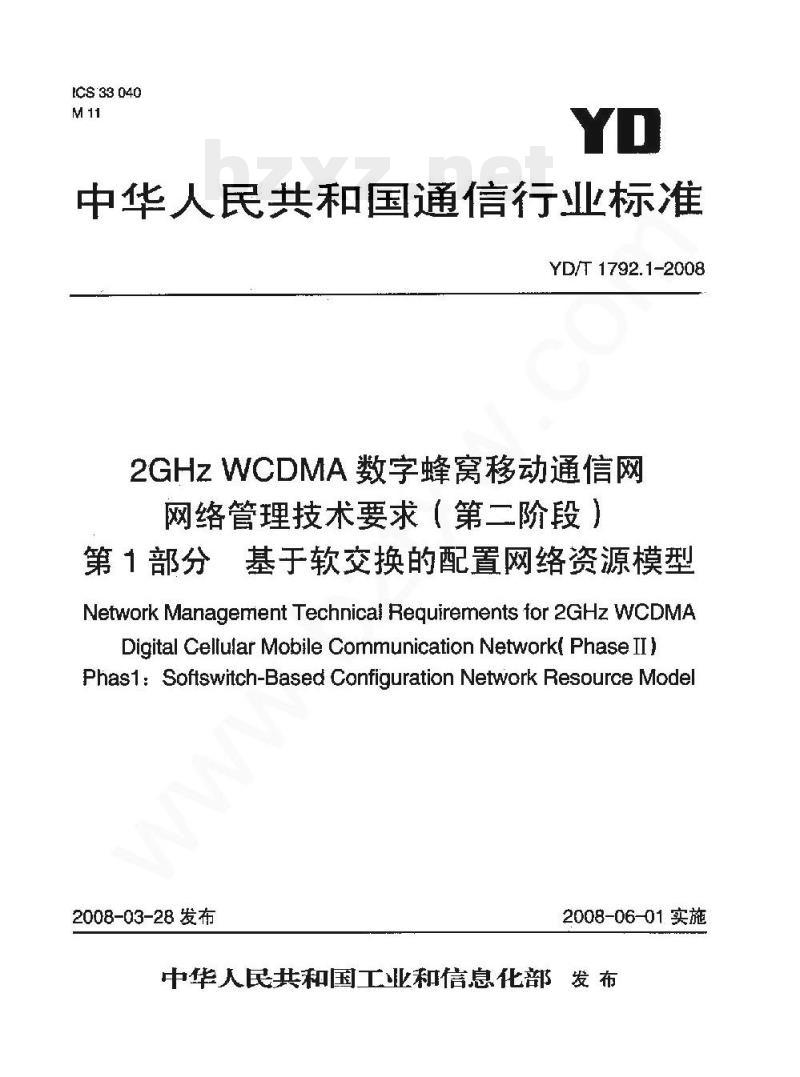

中华人民共和国通信行业标准
YD/T 1792.1-2008
2GHzWCDMA数字蜂窝移动通信网
网络管理技术要求（第二阶段）第1部分基于软交换的配置网络资源模型Network Management Technical Reguirements for 2GHz WCDMADigital Cellular Mobile Communication Networkt Phase II)Phas1:Softswitch-Based Configuration Network Resource Model2008-03-28发布
2008-06-01实施
中华人民共和国工业和信息化部发布前

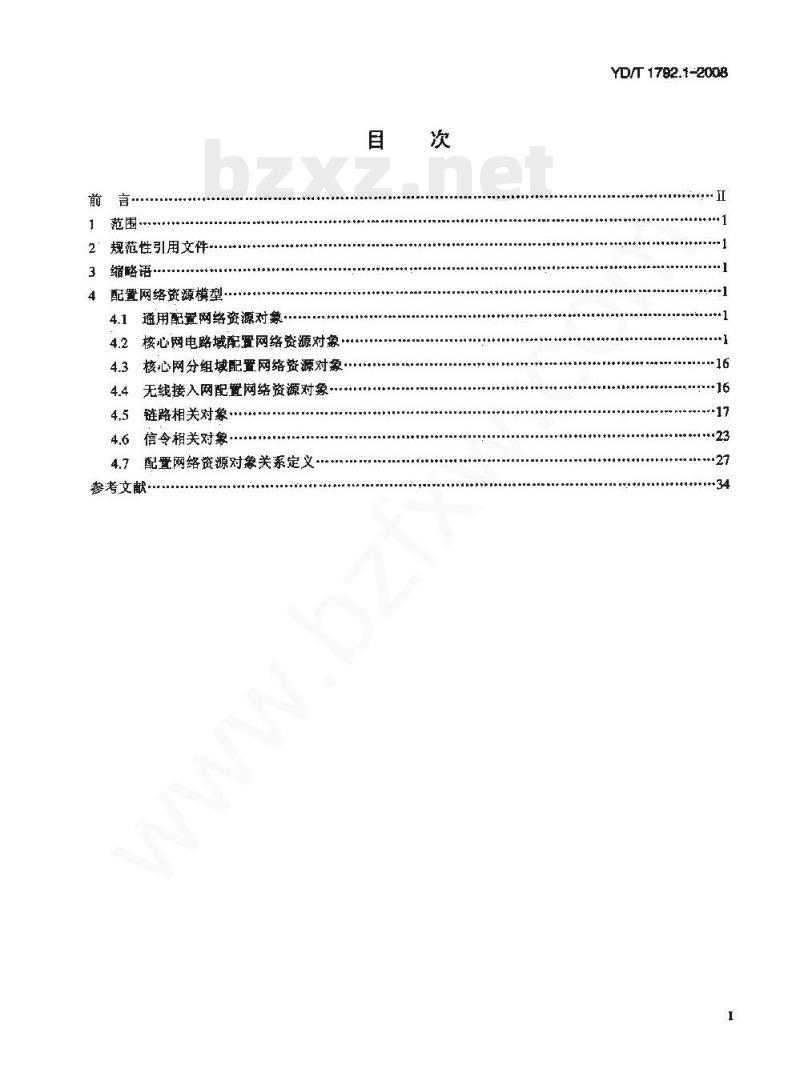

2’规范性引用文件-
缩略语
4配置网络资源模型+
通用配置网络资源对象·
核心网电路域配置网络资源对象：4.2
核心网分组域配置网络资源对象·4.3
无线接入网配置网络资源对象
链路相关对象
信令相关对象
配置网络资源对象关系定义
参考文
YD/T 1782.1-2008
YD/T1792.1-2008

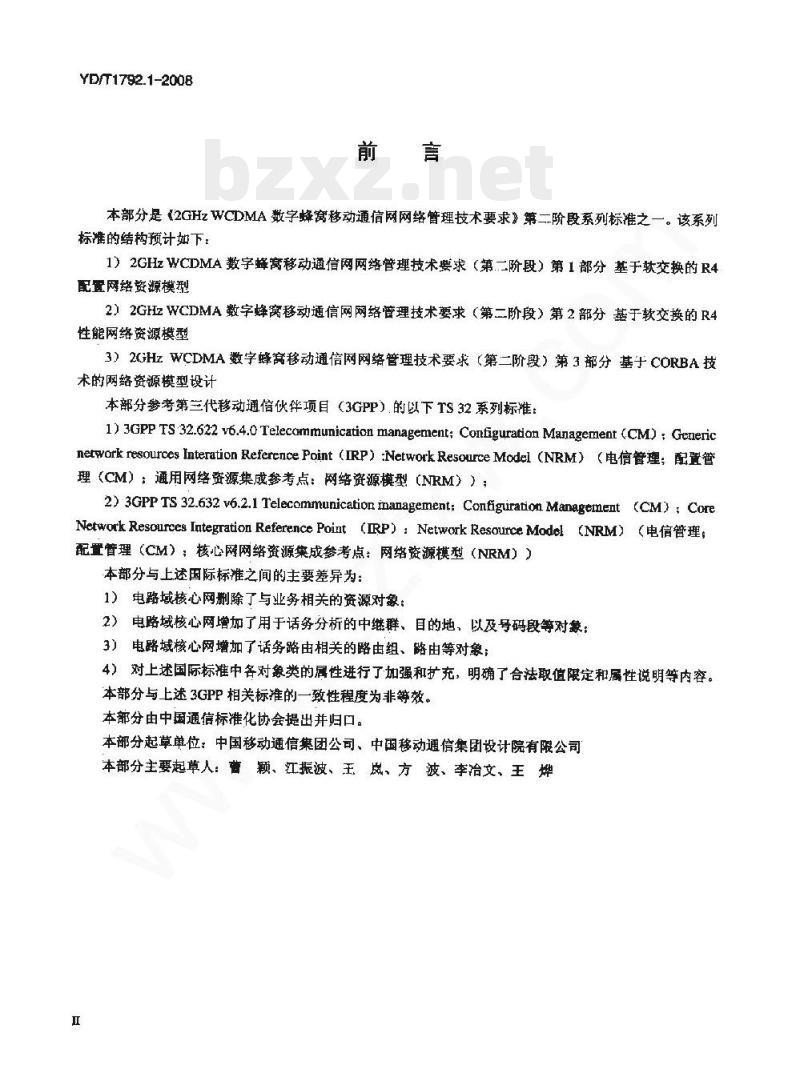

本部分是（2GHzWCDMA数字蜂窝移动通信网网络管理技术要求》第二阶段系列标准之一。该系列标准的结构预计如下：
1）2GHzWCDMA数字蜂窝移动通信网网络管理技术要求（第二阶段）第1部分基于软交换的R4配置网络资源模型
2）2GHzWCDMA数字蜂窝移动通信网网络管理技术要求（第二阶段）第2部分基于软交换的R4性能网络资源模型
3）2GHzWCDMA数字蜂窝移动通信网网络管理技术要求（第二阶段）第3部分基于CORBA技术的网络资源模型设计
本部分参考第三代移动通信伙伴项目（3GPP）的以下TS32系列标准：1) 3GPP TS 32.622 v6.4.0 Telecammunication management; Configuration Management (CM) ; Genericnetworkresources InterationReferencePoint（IRP）:NetworkResourceModel（NRM）（电信管理；配置管理（CM）：通用网络资源集成参考点：网络资源模型（NRM））；2) 3GPP TS 32.632 v6.2.1 Telecommunication inanagement; Configuiration Management (CM) ; CoreNetworkResourcesIntegrationReferencePoint（IRP）：NetworkResourceModel（NRM）（电信管理配置管理（CM）：核心网网络资源集成参考点：网络资源模型（NRM））本部分与上述国际标准之间的主要差异为：1）电路域核心网删除了与业务相关的资源对象：2）电路域核心网增加了用于话务分析的中继群、目的地，以及号码段等对蒙：3）电路域核心网增加了话务路由相关的路由组、路由等对象；4）对上述国际标准中各对象类的属性进行了加强和扩充，明确了合法取值限定和属性说明等内容。本部分与上述3GPP相关标准的一致性程度为非等效。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国移动通信集团公司、中国移动通信集团设计院有限公司本部分主要起草人：颖、江振波、王、岚、方波、李冶文、王烨H

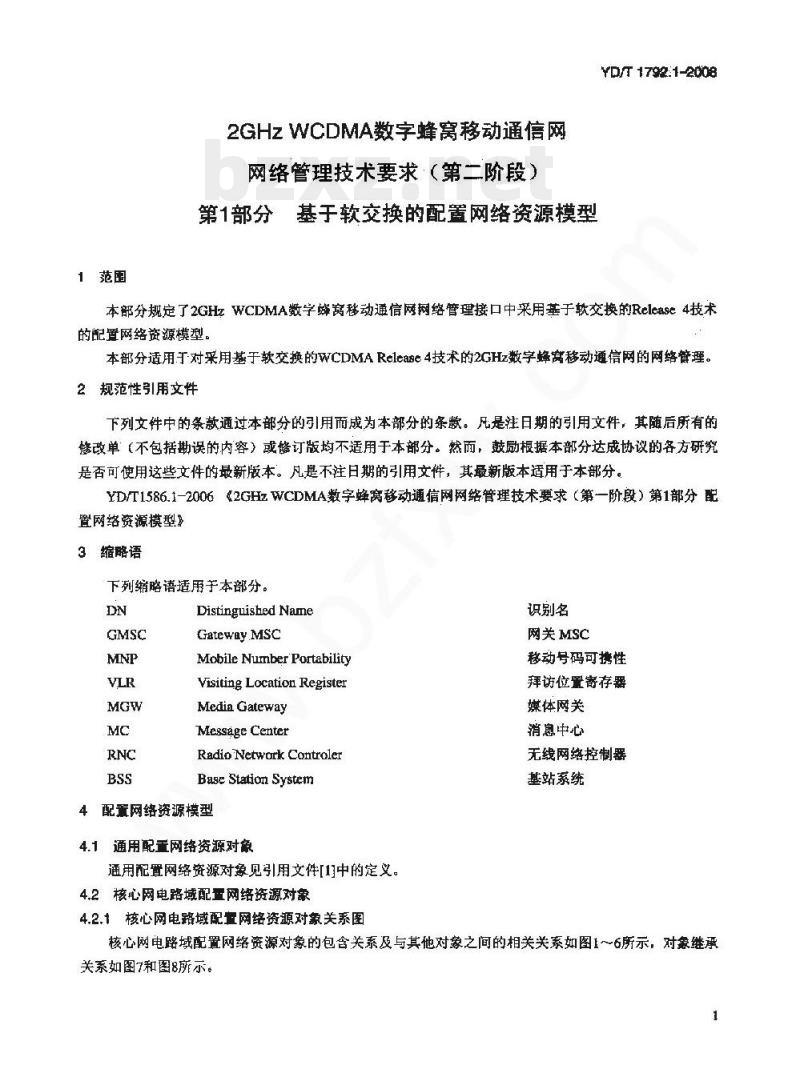

1范围
2GHzWCDMA数字蜂窝移动通倍网
网络管理技术要求（第二阶段）第1部分基于软交换的配置网络资源模型YD/T 1792:1-2008
本部分规定了2GHzWCDMA数字辫窝移动通信网网络管理接口中采用基于软交换的Release4技术的配置网络资源模型。
本部分适用于对采用基于软交换的WCDMARelease4技术的2GHz数字蜂窝移动通信网的网络管理。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YD/T1586.1-20062GHzWCDMA数字蜂窝移动通信网网络管理技术要求（第一阶段）第1部分配置网络资源模型》
3缩略语
下列略语适用于本部分。
Distinguished Name
Gateway MSC
MobileNumberPortability
Visiting Location Register
Media Gateway
Message Center
Radio Netwark Controler
Base Station System
4配重网络资源模型
4.1通用配重网络资源对象
通用配置网络资源对象见引用文件[1]中的定义。4.2核心网电路域配置网络资源对象4.2.1核心网电路域配网络资源对象关系图识别名
网关MSC
移动号码可携性
拜访位置寄存器
媒体网关
消息中心
无线网络控制器
基站系统

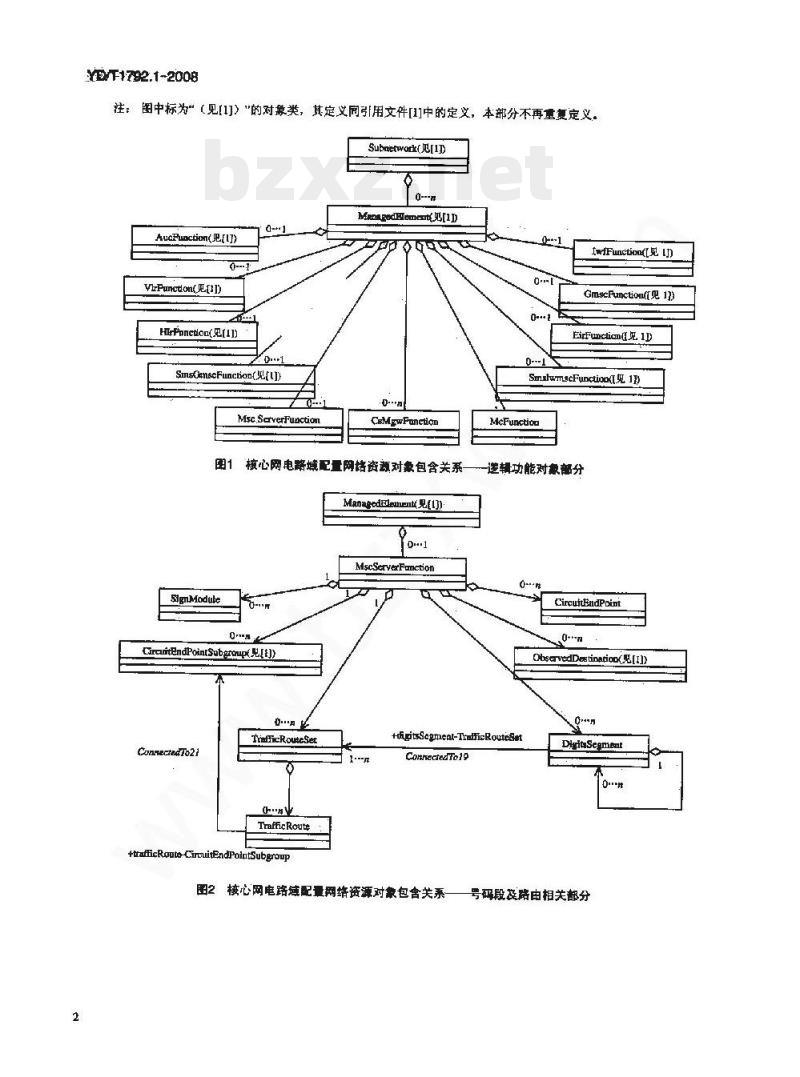

核心网电路域配置网络资源对象的包含关系及与其他对象之间的相关关系如图1～6所示，对象继承关系如图7和图8所示。
YE/T1792.1-2008
注：图中标为”（见[1]“的对蒙类，其定义同引用文件[1]中的定义，本部分不再量复定义。Subatwork([1D
MrnagodHement[1D
AucPuoction(见[]
VrPunctonE
HrPanetlon[
SmsCenscFunction(见(1D
Msc.SaverFuaction
SignModute
CeMgwFunetlon
核心网电路城配量网格资额对象包含关系ManagedEleanen(见E)
MscServerFomction
CiraritEndPointSubgroup[)
TrafficRouteSet
Connectedfo2]
TrafficRoute
+trafficRouto-CirouitEndPointSubgroupm
IwfFwnctioa([见 1]
GmscFunctioat[见 17)
EirFunctian(见1D
SmzlamscFunctioox(见1)
MeFunction
逆辑功能对象部分
CircuttBndPoint
Obser vedDestinatioo(E[]
+fgitsSegmeat-TrafficRouteSetConhectedTo1
核心网电路域配量网络资源对象包含关系2
DigitaSegmen
号码段设路由相关部分
AssociatedWithg
MscServerFunction
NeLinkTp
ManagedEsement 见[1]]
Ansoclatedwith 3
YD/T 1792.1-2008
CsMgwFupcdon
Associategiwith6
MeLinkTp
Assodatedwith7
H24BL4ntTp
图3核心网电路域配重网络资源对象包含关系一：链路相关部分MnnagedEloment( 见[]]
+csMgwFuaction-Ipcstink
onnecledrol
luesLink
CsMewPunctoo
ConpectedTo3
+cotnectedRne
qneclodRn
+eonheedE58
Associatedwith3
ConnectedTb2
Comnncedioi0 O.1
MseServerfunetlon
AssociatecWih2
RncFunction(L[1]]
ExiemalRncFrmction
ExlermalBssFunctico
SisaFnctioot E[]?
ExteualOsnCell
CprnectedTo4
Connectedfas
D---1 ComnectedTo15
+connectedRnc
IurpsLink
+copudetedRnc
calodBe&
图4核心网配网络资源对象包含关系———与接入网之间的关系部分3
YDT1792.1-2008
CsMgwPunction
+csMgwFumctioD-ALin
AstorimegWirh 3
Conectesa
HcinnectedBss
ManagedEjement 见[]]]
MscServerPunction
ConnecredTog
5核心网配置网络资源对款包含关系一Externai BssFuniction
SgsnPunction(见[1]
GbLink
+connectedeps
ConnecredTol6
一与GSM接入网之间的关系部分
Manegedelerncn(L[1]
M3UAEtiLY
MUARouteSeNePart
LtrelatedObject
CoornecredTa22
M3UALinkSetTp
Connecteder?
0-n +m3LIARoutNePut-M3UALinkSerTPM3UARouneNePart
M3UALin-Tp
图6核心网配重网络资源对象包含关系xxxFunciont(
-M3UA信令相关部分
MseServerunction
MeFunrtion
NcLinkTp
MeLinkTp
M3UAEntty
MamagedFunction[[1]]
图了核心网配量网络资源对款继承关系（1》Top
M3UARouteSetNePart
M3UARouleNePart
M3UALinkSetTp
M3UALinkTp
图日核心网配量网络资源对象继承关系（2）4.2.2核心网电路域配置网络资源对象类定义4.2.2.1移动交换中心服务器配置对象（MscSorverFunction）4.2.2.1.1被管对象类描述
YD/T. 1792.1-2008
CaMgwFunctian
IucsLink
IupsLink
H248LinkTp
GbLink
DigitsSegment
TrafficRouneSet
TFraficRoutc免费标准bzxz.net
SignModule
CircutEndPaint
MscServerFunctian实现移动交换中心服务器（MscServer，见3GPPTS23.002）的所有逻辑功能。该对象类从ManagedFinction对象继承而来。注：」商OMC管理范用内的关联对象的DN应该填写完整，如果关联的对端网元属于其他厂商的OMC管理范雷，该关联属性初始值为空，由NMS填写。本规则适用于本系列规范中定义的所有关联属性。4.2.2.1.2腐性描述
MscServerFunction属性见表1。YD/T1792.1-2008
属性名
中文名称
mseServerFunctianMscServer标识符mscServerNumber
MseServer编号
rnscServerType
MscServer类型
maxMscServer
BHCA值
mseServerCapacity
MscServer 容量
ugerLabel
mccList
mneList
facList
sacList
gcaList
mscServerld
用户友好名
MCC列装
MNC 列表
LAC 列表
SAC列表
GCA列表
MscServer标识号
表1MscServerFunction凰性
该对象的RDN命名满性
全网惟一标识该MgeServer的编号MiscServer 的类型为如下几种类型的组合，包括：TMscSeryerl（1）.TMscServer2(2), MscServer (4), VLR (8).GMscServer (16)。 取值为相应类型对应值的和。如对十MscServer和VLR合设的设备，其取值为12.4+8）GMscServerMscScrver 和 VLR 合设的设备，其取值为28（4+8+16)
MscServer设计的最大BfCA值（忙时呼叫尝试次数），本参数不适用于一级汇接局、二级汇接局和独立关口局
MscServer.可支持的最大用户数由OMC厂商设定初始值，作为其内部的设备标识
移动国家码MCC（MobileCountryCodes）的列表，MCC 是 PLMIN Id 的一部分(ReF3GPP TS 23.003
移动网络码MINC（Mobilc NerworkCodes） 的列表, MNC 是 PLMN Id 的一部分 (Ref, 3GPP TS 23.003 )
MscServer覆盖的位置区码LAC(LocationAreaCoxles）的表（Ref.
3GPPTS23.003>，本参数不适用于一级汇接局、二级汇接局和独立关口局MscServer覆盖的服务区码SAC（ServiceAreaCodes）的列表（Ref.3GP
TS23.003）。本参数不适用于一级汇接局二级汇接局和独立关口局
群呼区 GCA（Group Call Area）的列表（Ref.3GPPTS23.003）.本参数不适用于一级汇接局、二级汇接局和独立关口局推一的MscServer标识号（ Ref.3GPP TS 23.002)
imscServerFunction-关联的GsmCell对象列表与本MscServer相关联同一IRPAgent管理GsmCell
下的GsmCell 对象标识符列表
关联的外部GsmCell对象与本MscServer相关联的其他IRPAgentmscServerFunction-
ExterualGsmCell
关联的NcLinkTP对象
mscServerFunction-
NcLinkTP
管理下的外部GsrnCell对象标识符列表与本MscServer相关联的NcLinkTP对象标识料
类型和取值说明
字符串（命名属性类型》
字符串
字符串
整数的集合
懿数的集合
整数的集合
整数的集合
整数的集合
字符串（DN）列表
字符申列表
字符串
M，RW
属性名
mscServerFunction-
CsMgwFunctio0
maxNum64KLink
maxNumMLink
ethermetPornfo
中文名称
关联的CsMgw对象列表
表1(续）
与本MscServer相关联的 CsMIgw标识符列表
MscServer最大64kbit/sMscServer当前版本，当前软硬件条件信令链路数
下所,允许带最大 64kbit/s 信令链路数目MscSeryer当前版本，当前软硬件条件MscServer 最大 2Mhit/sM
信含链路数
以太网端口信息
4.2.2.1.3可发送的通知描述
下所允许带最大2Mbit/s信令链路数耳YD/T 1792.1-2008
类型和敢值说明
字符串列表
MscServer每个以太网端口包含以下结构的序列息：
以太网端口标识符：
以太网端口P地址：
以太网端口属性
MscServerFunction可发送的通知见表2。2MscServerFunclion可发送的通知表2
中文名称
对象创建通知
对象删除通知
对象属性值改变通知
确认状态改变通知
变化的告警通知
清除的告蓄通知
新的告警通知
增加说明通知
告医列表重建通知
潜在错误告著列表通知
对象状态改变通知
英文名称
notifyObjectCreatio
以太网端口标识符（字符串），1P地址序列
以太网端口IP地址（字符申）
以太网端口腐性
（枚举型学符事：
半双工10Mbit/s
全工10Mbit/s
半双工100Mhit/s;
全双工100Mbit/s;
半双工1000Mbiu/s
全双工1DCOMbitu/s
半双工10/100/1000Mbitis自
适应：
全双工10/100/1000Mbit/s自
nptifyObjectDeletion
notify Attribute ValueChangenotifyAckStateChanged
notifyChangedAlarm
otifyClearedAlaum
notifyNewAlarm
notifyComuments
notifyAluntistRebuill
HotifyPotentialFaltyAlarmListrotifyStateChange
YD/T1792.1-2008
4.2.2.2CS域媒体网关配置对象（CsMgwFunctian）4.2.2.2.1被管对象类描述
CsMgwFunction实现CS域媒体网关（CS-MGW，见3GPPTS23.002）的所有逻辑功能。该对象类从ManagedFunction对象继承而来。4.2.2.2.2属性描述
CsMgwFunction属性见表3。
表3CsMgwFunction腹性
属性名
csMgwFunctiond
csMgwNurber
csMgu/Type
aserLabel
csMgwFunction-
MscServerPunetlon
ssMgwFunction-
IucsLink
csMgwFunction-
csMgwFunction-
H248LinkTP
csMgwFunction
McLinkTP
csMguCapacity
tCFlag
maNum2MPort
maxNun100M
EthemetPort
maxNum155MPort
maxNum1000M
EtheretPort
中文名称
CsMgw标识符
CsMgw编号
CeMg类型
用户发好名
关联的MscServer对象
关联的 IucsLink 对象列表
关联的 ALink 对象列表
关联的H248LinkTP对象
关联的McLinkTP对象
JCsMgw容量
mC单元标记
该对象的RDN命名属性
全网推一标识CsMgw的编号
CsMgw·的类型为如下几种类型的组合，包括： TCsMgwl (1)、TCsMgw2 (2)、CsMgw（4)、GCsMgw（8)。取值为相应类型对应值的和。如对于GCsMgw和CsMgw合设的设备，其取值为12（4+8）
由OMC厂商设定始值，作为其内部的设备标识
控制本CsMgw的本地MseServer标识符与本CsMgw相关联的IucsLink标识符列表与本CsMgw相关联的ALink标识符列表与本 CsMgw相关联的 H248LinkTP标识符与本CsMgw相关联的MeLinkTP标识符CsMgw可支持的最大用户数
本CsMgw是否设置TC单元标记
MGW最大2Mbit/s端口数
用交换机所带最大2Mbit/s端口数来表示的交换机容量，如果不存在2Mbit/s端口，则该参数取零
[MGW最大100Mbitrs以太MGW所带量大100Mbiu/s以太网端口数，以网端口数
最大155Mbivs端口数
太网端口指与外部相连的端门
用交换机所带摄大15SMbit/s（STM-1）端口数来表示的交换机容盘，如果不存在155Mbit/s端口，则该参数取零
MGW最大1000Mbit/s以太MGW所带最大1000Mbit/s以太网端口数。网端口数
以太网端口指与外部相连的端口类型和取值说明
字符串
（命名属性类型）
字符申
字符串
学符串
字符串列表
字符申列表
字符串
学符串
布尔塑
属性名
ethernetPortinfo
中文名称
以太网端口信息
4.2.2.2.3可发送的通知描述
表9(续）
YD/T 1792:1-2008
类型和取值说明
MGW每个以太网端口包含以下结构的序列【以太网蜡口标识符（字符串),P 地址序列
以太网嫦口标识符.
以太网端口 IP 地址、
以态网端口屑性
CsMgwFunction可发送的通知见表4。以太网端口IP地址（字符申）
以太网端口性（枚举型宇符串)：半双上10Mbit/s;
全双工10Mbit's:
半双T, 100Mbit/s,
全双工 100Mbi/s:
半双工1000Mbit/s:
全双工1000Mbit/s;
半双工10/100/1000Mbit/s自适应，全双工10/100/1000Mbit/s自适应
4CsMgwFuncion可发送的通知
中文名称
对象创建通知
对象删除通知
对象属性值改变避知
确认状态改变通知
变化的告警通知
清除的告蓄通知
新的告警通知
增如说明通知
告警列表重建通知
潜在错误告警列表通知
对象状离改变通知
4.2.2.3短结中心配置对象（McFunction）4.2.2.3.1被管对象类描述
英文名称
notifyObjectCreation
nocifyObjectDeleticm
notifyAttributeV alueChange
notifyAckStateChanged
notifyChangedAlarm
notifyClearedAlarm
notifyNewAlarm
uotifyComments
notifyAlarimnListRebuilt
notifyPotentialFeulty AlarmListnotifyStateChange
McFunction完成短信中心（MC，见3GPPTS23.002）的所有逻辑功能。该对象类从ManagedFuncticn对象继承而来。
42.2.3.2属性描述
MsFunction 属性见表 5。
5 McFunction 腹性
离性名
mcFunctionId
userLabel
中文名称
MC标识符
用户友好名
该对象的 RDN 命名属性
由OMC厂商设定初始值，作为其内部的设备标识
类型和取值说明
字符串（命名属性类型）
字符中
