标准简介:

YD/T 1763.4-2008.TD-SCDMA/WCDMA Digital Cellular Mobile Communication Network Test Methods for USIM-ME (Cu) Interface Part 4: USIM Conformance.
1范围
YD/T 1763.4规定了USIM卡的物理特性、电气特性、逻辑特性和USIM应用的测试方法和指标要求,内容包括USIM物理特性的测试、USIM-ME 接口电气性能测试、初始通信建立的测试、传输协议测试、应用和文件结构的测试、安全特性测试、命令和响应结构测试、USIM命令测试等。
YD/T 1763.4适用于具有USIM应用的卡,包括TD-SCDMA移动通信终端所使用的USIM卡和WCDMA移动通信终端所使用的USIM卡。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分。然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
ISO/IEC 7816-1 (1998)识别卡带触点的集成电路卡第1部分:物理特性
ISO/IEC 7816-2 (1999)识别卡 带触点的集成电路卡第2部分:触点的尺寸和位置
ISO/IEC 7816-3 (1997)识别卡带触点的集成电路卡第3部分:电信号和传输协议
ISO/IEC 7816-4 (1995)识别卡带触点的集成电路卡第4部分:用于交换的行业间命令
ISO/IEC 7816-9 (2000)识别卡带触点的集成电路卡第9部分:附加的部门间命令和安全属性
ISO/IEC 7811-1 (1995)识别卡记录技术第1部分:凸印

标准内容标准内容

部分标准内容:

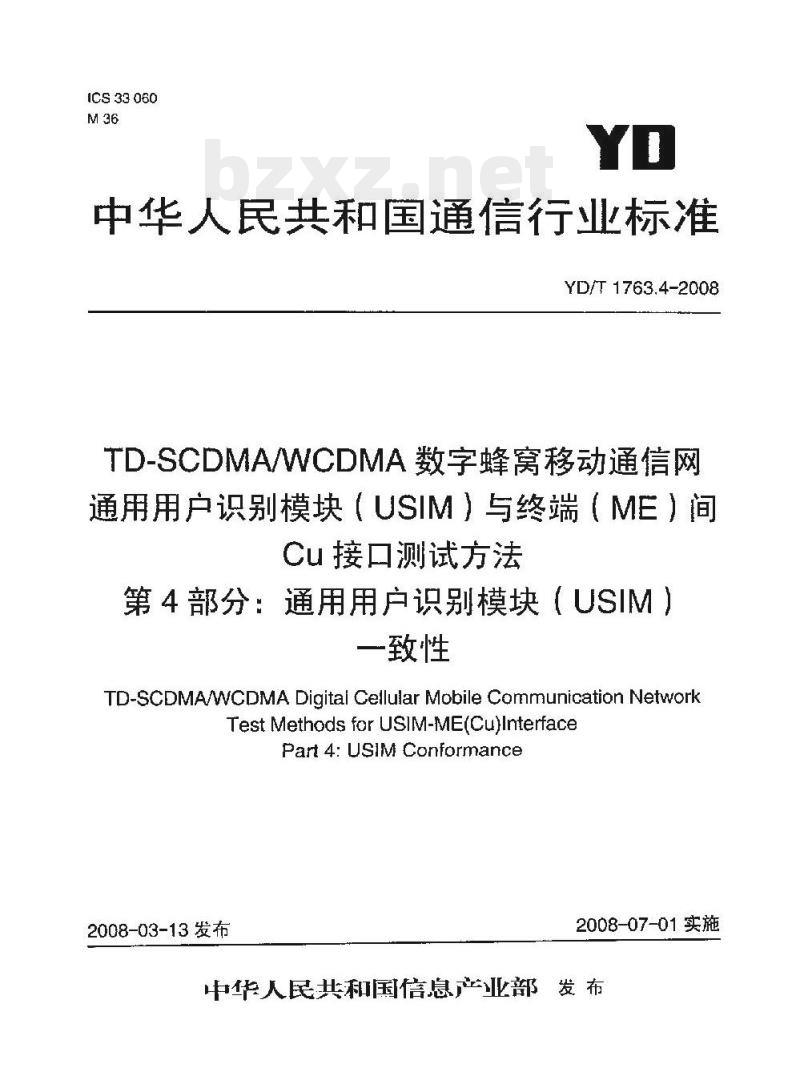

ICS33060
中华人民共和国通信行业标准
YD/T1763.4-2008
TD-SCDMAWCDMA数字蜂窝移动通信网通用用户识别模块(USIM)与终端(ME)间Cu接口测试方法
第4部分:通用用户识别模块(USIM)一致性
TD-SCDMAWCDMA Digital Cellular Mobile Communication NetworkTest Methods for USIM-ME(Cu)lnterfacePart 4: UsiM Conformance
2008-03-13 发布
2008-07-01实施
中华人民共和国信息产业部发布前

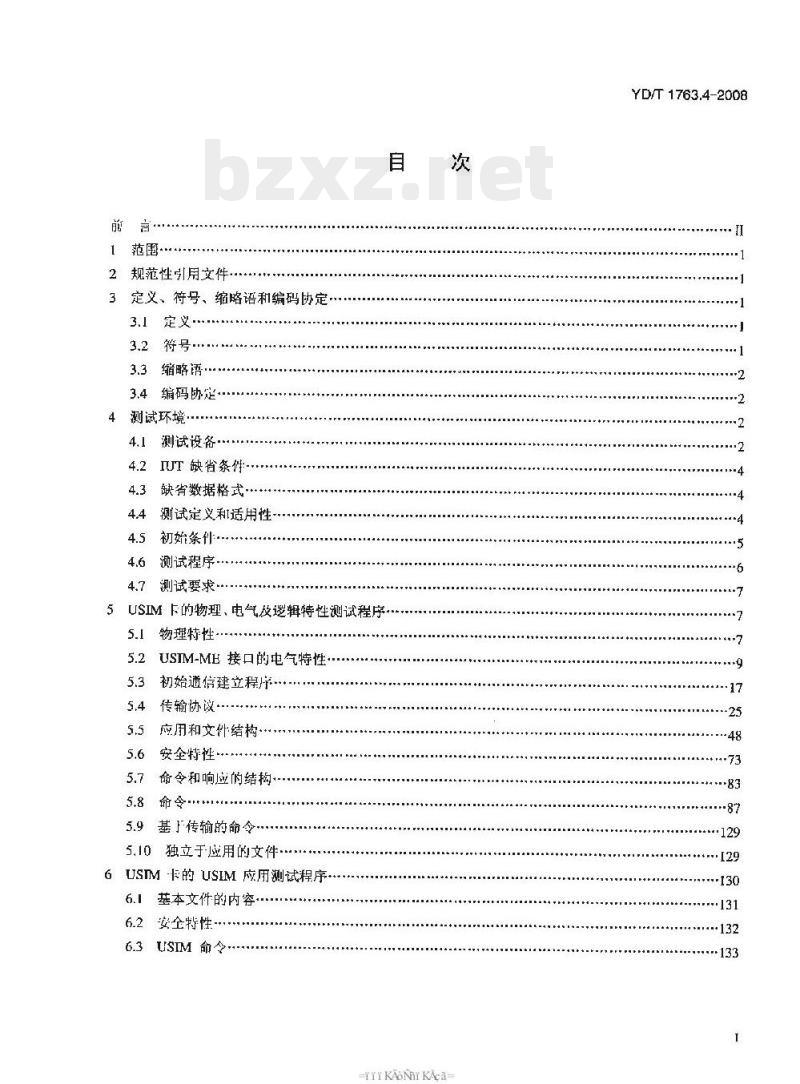

1范围·
2规范性引用文件
3定义、符号、缩略语和编码协定3.1定义
缩略语·
编码协定
4测试环境
测试设备
IUT 缺省条件-
缺脊数据格式
测试定义和适用性-
初始条件·
测试程序,
测试要求…
5USIM卡的物理、电气及逻辑特性测试程序物理特性
USIM-ME接口的电气特性
初始道信建立程序
传输协议
应用和文件结构·
安全特性:
5.7命令和响应的结构
5.9基」传输的命令…
5.10独立于应用的文件
6USTM卡的USIM应用测试程序
6.1基本文件的内容
6.2安全特性…
6.3 USIM 命令
TKAONIKAa
YD/T1763.4-2008
·[29
YD/T1763.4-2008

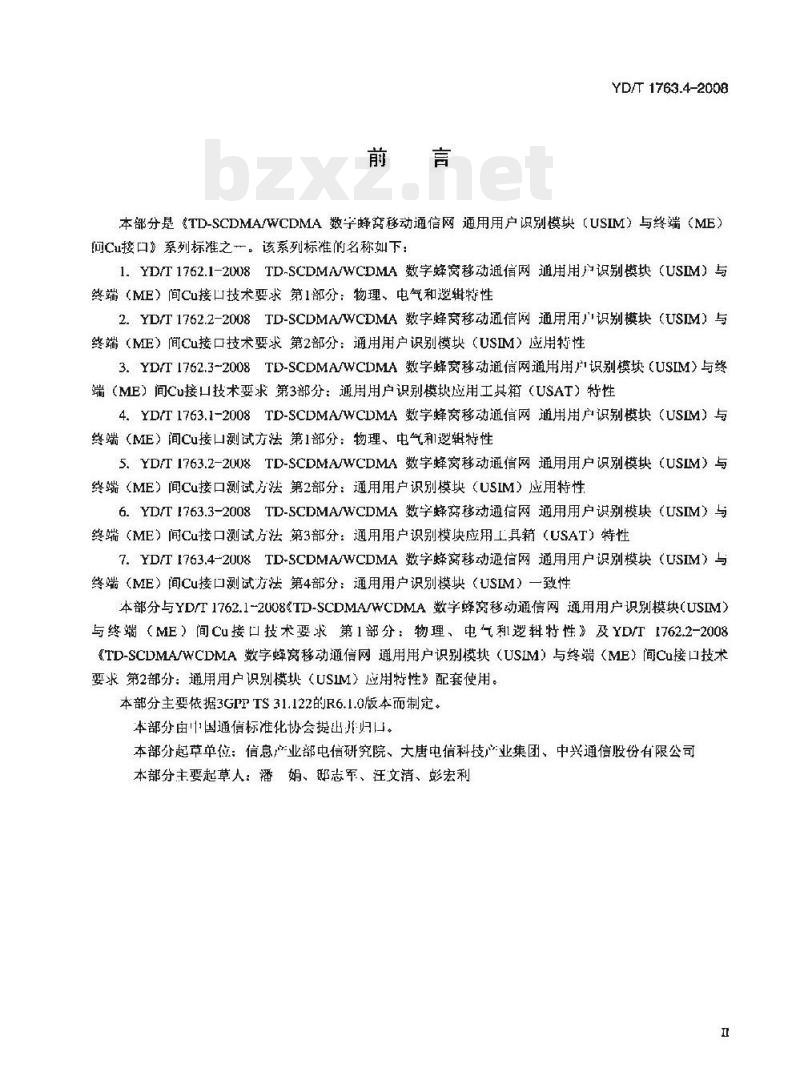

本部分是TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块(USIM)与终端(ME)问Cu接口》系列标准之一。该系列标准的名称如下:1.YD/T1762.1-2008TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块(USIM)与繁端(ME)简Cu接口技术婴求第1部分:物理,电气和璎辑辅性2.YD/T1762.2-2008TD-SCDMA/WCDMA数字蜂窝移动通信网通用用识别模块(USIM)与终端(ME)间Cu接口技术要求第2部分:通用用户识别模块(USIM)应用特性3.YD/T1762.3-2008TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块(USIM)与终端(ME)间Cu接口技术要求第3部分:通用用户识别模块应用工其箱(USAT)特性4.YD/T1763.1-2008TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块(USIM)与终端(M正E)间Cu接口测试方法第1部分:物理、中气和逻转特性5.YD/T1763.2-2U08TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块(USIM)与终端(ME)间Cu接口测试法第2部分:通用用户识别模块(USIM)应用特性6.YD/T1763.3-2008TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模快(USIM)与终端(ME)间Cu接口测试方法第3部分:通用用户识别模快应用具箱(USAT)特性7.YD/T1763.4-2008TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块(USIM)与终端(ME)间Cu接口测试法第4部分:通用用户识别模块(USIM)一致性本部分与YD/T1762.1-2U08&TD-SCDMA/WCDMA数字蜂案移动通信网通用用户识别模块(USIM)与终端(ME)间Cu接口技术要求第1部分:物理,电气利1逻辑特性》及YD/TI762.2-2008《TD-SCDMA/WCDMA数字蜂窝移动通信网通用用户识别模块(USIM)与终端(ME)间Cu接口技术要求第2部分:通用用户识别模块(USIM)应用特性》配套使用。本部分主要依据3GPPTS31.122的R6.1.0版本而制定。本部分由中國通信标准化协会提出开归口。本部分起草单位:信息产业部电信研究院、大唐电信科技产业集团、中兴通信股份有限公司本部分主要起草人:潘娟、邸志军、汪文清、彭宏利TD-SCDMAWCDMA数字蜂窝移动通信网YD/T 1763.4-2008

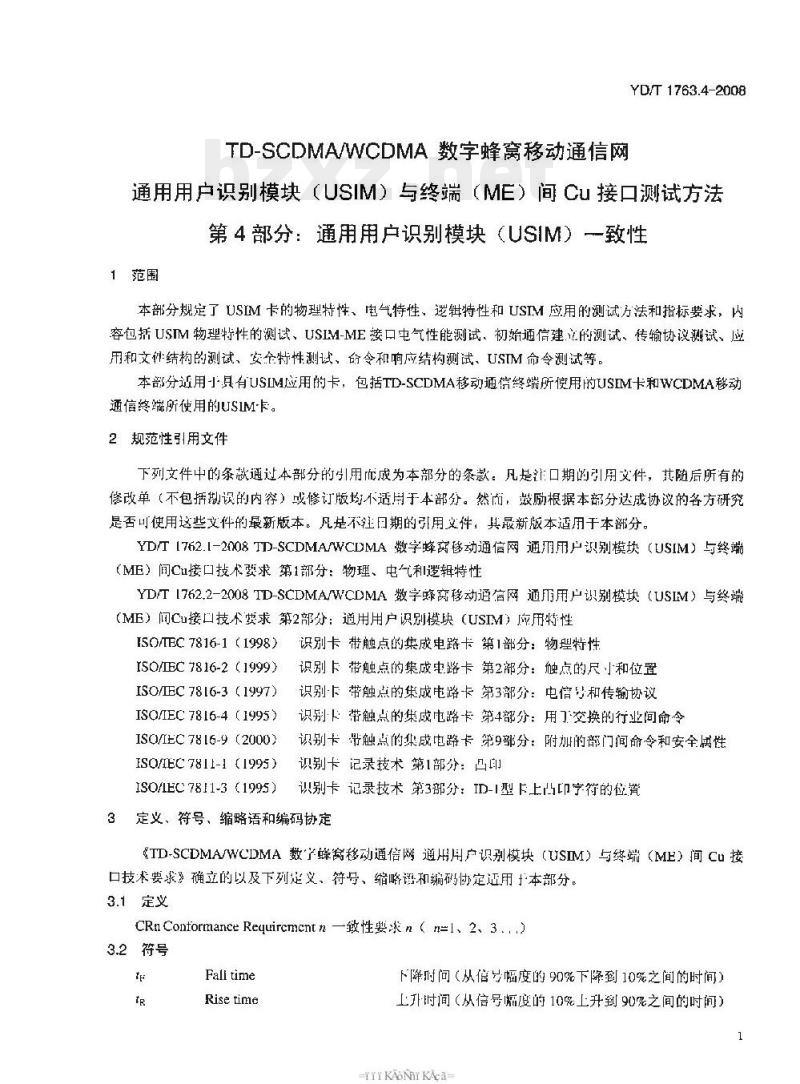

通用用户识别模块(USIM)与终端(ME)间Cu接口测试方法第4部分:通用用户识别模块(USIM)一致性1范围
本部分规定了USIM卡的物理特性、电气特性、逆料特性和USIM应用的测试方法和指标要求,内容包括USTM物理特性的测试、USLM-ME接口电气性能测试。初始通信建之的测试、传输协议测试、应用和文件结构的测试、安全特性测试、命令和响应结构测试、USIM命令测试等。本部分适用-十具有USIM应用的卡,包括TD-SCDMA移动通信终端所使用的USEM卡和WCDMA移动通信终端所使用的USIM卡。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是证口期的引用文件,其随后所有的修改单(不包括勘误的内)或修订版均不适用于本部分。然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。YD/T1762.1-2008TD-SCDMA/WCDMA数字蜂窝离移动通信网通用用户识别模块(USIM)与终端(ME)间Cu接口技术要求第1部分:物理、电气和逻辑特性YD/T1762.2-2008TD-SCDMA/WCDMA数字率离移动适信网通用用户认别模块(USIM)与终端(ME)间Cu接口技术要求第2部分:追用用户识别模(USIM)应用特性ISO/TEC7816-1(1998)识别卡带触点的集成电路卡第1部分:物理特性ISO/IEC 7816-2(1999)
识别卡带触点的集成史路卡第2部分:触点的尺小和位置ISO/IEC 78[6-3 (1997)
ISO/IEC7816-4(1995)
识别卡带触点的集成电路卡第3部分:电信号和传输协议识别带触点的集成电路卡第4部分:用下交换的行业间命令IS0/IEC7816-9 (2000)
识别卡带触点的集成电路卡第9部分:附加的部门间命令和安全属性SO/IEC7811-1(1995)识别卡记录技术第1部分:凸印ISO/LEC7811-3(1995)识别卡记录技术第3部分:ID-1型卡上凸印字符的位置3定义、符号、缩略语和编码协定《TD-SCDMAWCDMA数Y蜂窝移动通倍网通用用广识别模块(USIM)与终端(ME)间Cu接口技术要求》确立的以及下列定义、符号、缩略语和编码协定用\本部分。3.1定义
CRn Conformance Requircmcnt n一致性要求 n( n=l、2、3...)3.2符号
Fali time
Risetime
下降时问(从信号幅度的90%下降到10%之间的时间)上升时间(从信号度的10%上升到90%之间的时间)1
TTKANTKAca
YD/T 1763.4-2008
3.3缩略语
3.4编码协定
Input Voltage (high)
Input Voltage ( low)
Output Voliage (high)
Output Voltage (low)
Cipher Key
Integrity Key
输入电压(高)
输入电压(低)
输出电压(高)
输出电压(低)
加密密钥
完整性保护密钥
Implementation Under Test
Mobile Equiprtienu
被测设备
所有长度以字节(byte)表示。每个字节由比特b8到b1表示,其中h8是MSB,b1是LSB。在每一个表示中,最左边的比特是MSB。

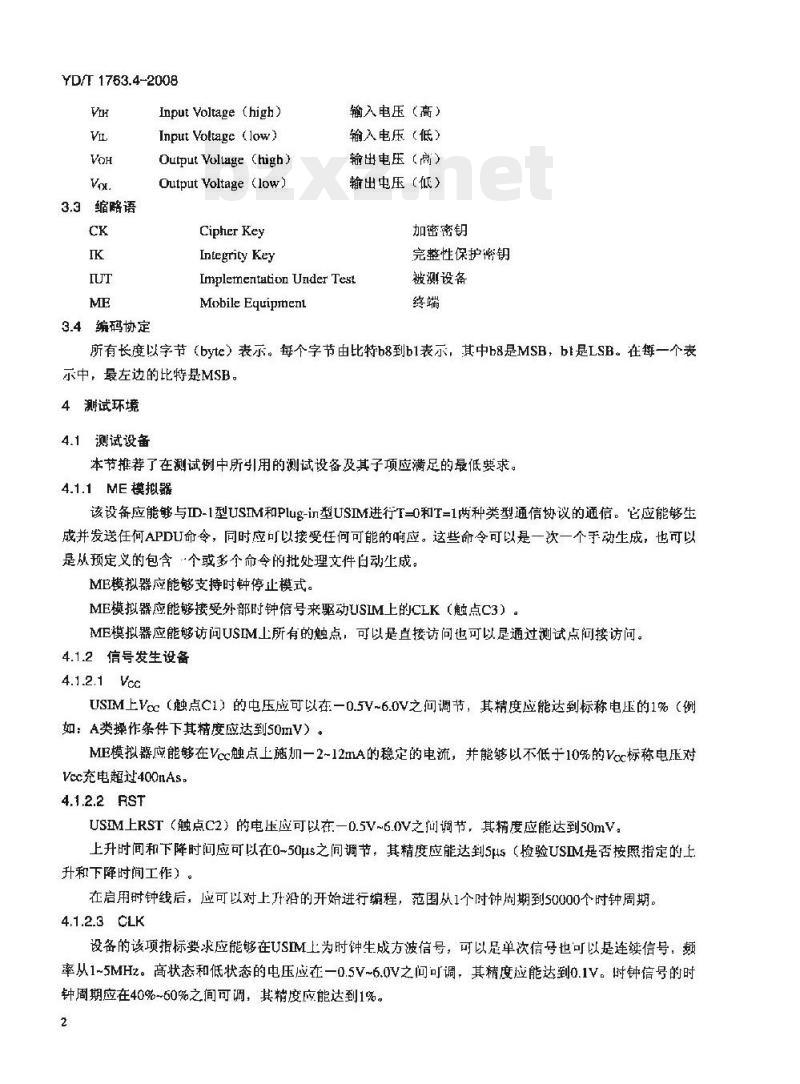

4测试环境
4.1测试设备
本节推荐了在测试例中所引用的测试设备及其子项应满足的最低要求。4.1.1ME 模拟器
该设备应能够与ID-1型USIM和Plug-in型USIM进行T=0和T=1两种类型通信协议的通信。它应能够生成并发送任何APDU命令,同时应可以接受任何可能的响应。这些命令可以是一次一个手动生成,也可以是从预定义的包含·个或多个命令的批处理文件白动生成。ME模拟器应能够支持时钟停止模式。ME模拟器应能够接受外部时钟信号来驱动USIM上的CLK(触点C3):ME模拟器应能够访问USIM上所有的触点,可以是直接访问也可以星通过测试点问接访问。4.1.2信号发生设备
4.1.2.1Vcc
USIM上Vcc(触点C1)的电压应可以在一0.5V~6.0V之间调节,其精度应能达到标称电压的1%(例如:A类操作条件下其精度应达到50mV)。ME模拟器应能够在Vcc触点上施加一2~12mA的稳定的电流,并能够以不低于10%的Vcc标称电压对Vcc充电超过400nAs。
4.1.2.2 RST
USM上RST(触点C2)的电压应可以在一0.5V~6.0V之间调节,其精度应能达到50mV上升时间和下降时间应可以在0~50us之间调节,其精度应能达到Sμus(捡验USIM是否按照指定的上升和下降时间工作)。
在启用时钟线后,应可以对上升沿的开始进行编程,范围从1个时钟周期到50000个时钟周期4.1.2.3CLK
设备的该项指标要求应能够在USIM上为时钟生成方波信号,可以足单次信号也可以是连续信号,频率从1~5MHz。高状态和低状态的电压应在一0.5V~6.0V之问可调,其精度应能达到0.1V。时钟信号的时钟周期应在40%~60%之间可调,其精度应能达到1%。2
该项还应提供对以下参数的控制YD/T 1763.4-2008
高状态和低状态的电压应在0V-6V之间可调,精度应达到标称Vcc电压的1%。时钟信号的时钟周期应在40%~60%之间可调,精度应达到1%或5ns中更低的要求。,上升和下降时间的精度达到1%或5ns中更低的要求(对丁fmx=5MHz,其精度5ns=2.5%)。4.1.2.41/O
设备应能够生成符合YD/T1762.1-2008要求的I/O信号:高状态利低状态的电压应在一0.5V-6.0V之间可调,其精度应能达到标称Vcc电压的1%。I/O线在传输模式时(高比特)应能够在状态A(激活驱动输出)和状态Z(VO电正驱动处F非激活状态,IO电流源高状态被激活)间进行编程。
该项应能够控制上升时间和下降时间,范围在100-1000ns之问,精确度达到50nsME模拟器应能够在I/O触点上施加电流和汲入电流,高状态时电流范围从一20~+20μA,低状态(接收模式)时电流范国从D~一1mA。在发射模式下(输出商比特),ME模拟器应能够在电压驱动模式和电流驱动模式间转换。
VO线上比特流的定时(抖动、保护时间、etu值等)应可以进行编程,精度应≤0.0letu或2个时钟周期中更低的要求。
4.1.3高精度的施加压力的接触器设备的该指标要求能够对USIM的个或多个触点施加持续的指定的压力。压力的范围为0~0.SN,精确度应达到0.0IN。
4.1.4温度可控的环境
设备的该指标要求激度箱应足够人以保证可以将USIM以及读卡器起放入温度箱内。温度糖的温度控制范围应在一25℃~+85℃之间,其精确度应达到0.5℃。4.1.5温度测壁设备
设备的该指标要求能够以0.5℃的精确度来测量温度。可测量的度范闹应在一25℃~+85℃之间。4.1.6电压测量设备
设备的该指标要求能够测量USIM上任一触点的静态和解时电压。可测量的电压范围应在一2V~+7V之问;在时基精度为25ns时,电压测量的精确度应能达到标称Vcc电压的1%(例如;对于B类操作条件精确度应达到30mV)。
4.1.7高精度的测设备
设备的该指标要求能够以0.01mm的精确度测量直线长度和曲率半径。4.1.8电流测量设备
设备的该指标要求能够监控USIM的任一触点的电流大小。模拟器应能够以≤100ns的时间分辨率检测超过或低于指标要求的电流信道
Vec高
Vee低
Vee腺冲
RSTICLK 帛状态
最小值
—2mA
-50μA
TIKAONIKAca-
最大值
+250mA
+50μA
分辨率
[25μA
YD/T 1763.4-2008
RSTICLK低状态
VO高状态
O低状态
薇小值
-250μA
-50μA
—1500μA
裹(续)
最人值
+250μA
+50μA
分辨率
4.1.9对触点1/O的定时测量
为了验证USIM上IVO传输的定时,ME模拟器应能够在时钟周期内以≤0.01etu或2个时钟周期中更低的要求的分辨率来测量O线上的比特定时。4.2IUT缺省条件
除非另有声明,否则以下设定为缺省设置。,Vcc(触点C1)电压应设置为3.0V。,CLK(触点C3)电压在低状态和高状态应分别设置为0V利13.0V:CLK(触点C3)时钟频率应设置为5MHz,占空比为50%。,ME模拟器对I/O(触点C7)施加的低电应设置为0V,在发送状态和接收模式时的供应电流应分别设置为一20μA和+20μA。
,USIM上级别1的用户认证要求(PIN>应被启用,且具有3次VERIFYPIN尝试和110次UNBLOCKPIN尝试。
,如果分配了PIN2,USIM上级别2的用户认证要求(PIN2)应被启用,且具有3次VERIFYPIN2尝试和1O次UNBLOCLK PIN2尝试。
,如果IUT为支持多认证的USIM,则通用PIN应被启用。4.3缺省数据格式
在本部分中单引号(“·)内的数字都为十六进制数字。其中“X\用十表示一个十六进制数字,X的范用从“0'到“F”。例如:数据“6X”表示从“60”到‘6F”的所有数据。当数据以字节组的形式来表示时,它应使用下面的格式“XXXXXX.XX,它按顺序指示了第-个字节、第二个学节、第三个字节等,依此类。数字的字符串应用单可号内的连续的数字来表示。例如:字符串‘XXXXXXXX,其中X表示0~9的所有数字。
4.4测试定义和适用性
以下声明适用于本部分中所包含的所有的测试项的定义和用范闹。除非另有产时,测试同时适用于PIug-in型USIM利JI-1型USIM。,除非另有卢明,测试适用于USIM支持的每个协议。,测试在符合YD/T1762.1-2008所定义的USIM上执行,该USIM支持YD/T1762.2-2008所定义的USIM应用。检测USIM是否符合YD/T1762.1-2008的要求时,应使月YD/T1762.2-2008所定义的文件。,除非另有声明,测试逆用于文持单认证和多认证功能的有USIM应用的USIM,如果USIM支持坐认证功能,则USIMI:应仅有一个应用。4.5初始条件
除非另有声明,测试程序中使用到的所有PIN应在一开始就被启用。4
YD/T1763.4-2008
图1展示了测试程序中要使用的USIM中的文件。如果EF不是必选项,则应使用具有同样文件结构的其他EF来替换该EF
除非另有声明,测试中使用的所有FF都应被激活。MF
DFTELECAM
ADFuSIM
DFHIANOOK
*6506'
EFpucT
FFinkz
“6F了C
FFshcs
“6F3C\
'iF0疗
EFSTART FOPN
“6F5日”
‘6FAD\
EFSHSS
\6F43'
F2F0S'
“6F3A
*6F08”
EFTRESIOLD
‘6F5C
EFACMi
EFkryps
FFoKPS
“6F3B
USIM的文件标识符和自录结构
以下给出了某些EF的初始条件:*PIN应被设置为“00000000':*PIN2应被设置为‘11111
如果支持通用PIN,共应被设置为‘22222222″·EFFPLMN应包含数据串:55 AA 0F (00 FO FF 00 FO FF 00 FO FF:,EFLoc/应包含数据串:“AlA2A3A4A5A6A7A8A90000·EFsms中的记录的前20个学节应包含如下的数据:EFicaw
‘2FE2'
EFFOLMN
EFmLON
\6F了B”
‘6F4F*
YD/T 1763.4-2008
第一个记录
第二个记录
第三个记录
第四个记录
‘A0 AFA2 B0 BI B2A0 A1A2 A0 A1A2 FF A0 A1 A2A3 A4 A5 A6*B0 B1 B2 A0 A1 A2 A0 A1 A2 H0 BI H2 FF B0 BI B2 B3 B4 B5 B6'‘B0 B1 B2 AU A1 A2 H B1 B2 AO A1 A2 FF CO CI C2 C3 C4 C5 C6'AO A1 A2 H BI B2 BI B1 B2 BO B1 B2 FF DU DI D2 D3 D4 D5 D6这4个记录中其他的数据和其他记录中的数据应被设置为“FP。,EFPN中的记录的前10个字节应包含如下的数据:‘A0AIA2BOBIB2AOA1A2A0
第一个记录
第二个记录
第三个记录
第四个记录
*B0 BI B2 A0 A1 A2A0 A1 A2 B0'B0 BI B2 A0 A A2 B0 B1 B2 A0*‘A0 A1 A2 B0 BI B2 B0 B1B2 B0这4个记录中其他的数据和其他记录(如有)中的数据应被设置为‘FF。■EFccP中的记录应包含如下的数据:第个记录
第二个记录
倒数第二个记录
最后一个记录
'10 11 12 13 14 15 16 17 18 19 IA [B 1C ID 1E'* 20 21 22 23 24 25 26 27 28 29 2A 2B 2C 2D 2E‘ED E1 E2 E3 E4 E5 E6 E7 E8 E9 EAEB EC ED EE'F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 FA FB FC FD FE如果持EFACM,则EFACM中的记录应包含如下的数据:“000001(最后更新的记录)
第一个记录
第二个记录
第三个记录
第X个记录
“000002
*000003
“0000″店跟字节值X(第一个更新的记录)·EFicr中的记录应包含如下的数据第一个记录所有字节都为‘01”第二个记录所有字节都为‘02\第三个记录所有字节都为“03'
第X个记录所有字节值都为X
4.6测试程序
以下声明适用于本部分所包含的所有测试项的测试程序。·除非另有声明,测试程序中的所有步骤都应按照顺序执行。·除非另有声明,所有测试程序都适用十T-{和T=1两种传输协议。·当测试步骤中指示ME模拟器应选择一个特别的DF或EH,但没有规定SELECT命令的序号,ME模拟器应发送正确的SELECT命令序列来从当前文件ID选择所要求的文件ID(最容易的方法是:每次从MF间下选择)。免费标准下载网bzxz
■除非另有而明,ME模拟器发送的所有READRECORD命令的Le(P3)和所有UPDATERECORD命令的Lc(P3)应为当前所选FF的记录长度。除非另有明,如果不存在当前EF,则发送的长度应为1。·除非另有声明,ME模拟器发送的所有READBINARY和UPDATEBINARY命令的偏移量应为“0O00
YD/T 1763.4-2008
·除非勿有市明,当使用T=O协议时,为了重新获得从USIM来的有用的响应数据,假定GETRESPONSE命令在传输层被发送,或其有同样的命令头(P3=LuSIM)的命令在传输层被发送。,除非男有声明,ME模拟器发送的所有SELECT、STATUS和GETRESPONSE命令的长度(Le)应为读段所有患数据的长度
,除非5有明.亚现给ME模拟器所发送的VERIFYPIN、CHANGEPIN、DISABLEPIN、ENABIEPIN和UNBLOCKPIN命令的PIN和UnblockPIN应是正确的。·除非另有声明,发送给USIM的选择ADFuSM的SFLECT命令应包含应用的AID,在命令参数中应指示应用为激活状态。
,除非另有声明,发送给USIM的SELECT命令应携带参数P2=“04’,它指示了FCP应被返回。4.7测试要求
除非测试项中另有声明,在测试程序的测试步骤中如果涉及ME模拟器向USIM发送一个或多个命令,那么这些命令要求被正确的执行,并且USIM响应的状态条件为“9000”。5USIM卡的物理、电气及逻辑特性测试程序本章详述丁基下YD/T1762.1-2008对TUT进行测试的每一个测试例,内容涉及以下几个方面:·物理特性
·USIM-ME接口的电气特性
、初始通信建立程序
传输协设
■底用和文件结构
■安全特性
、命令利响应结构
·命令
·基于传输的命令
·基于应月的文件
5.1物理特性
本节的测试是为了保证被测设备的布局,格式和触点都符合标准的要求。5.1.1ID-1 USIM
5.1.1.1定义和适用范围
为了保证在电信坏境下正常使用,被测USIM的布同、格式必须满足要求。该测试适用TD-I型USIM。
5.1.1.2—致性要求
CR1:除非另有声明,ID-1型USIM的布局和格式应符合ISO/IEC7816-1和ISO/IEC7816-2中的要求。CR2:卡上的任何凸印部应符合ISO/IEC7811-1和ISO/IEC7811-3中的有关规定,CR3:触点应位丁卡的正面(凸印面)。具体要求见YD/T1762.1-2008第4.1节。5.1.1.3测试目的
验证USIM符合5.1.1.2节的要求。7
YD/T 1763.4-2008
注1:CR1的测试起出了本部分的范国,注2:CR2的测试超比了本郝分的范由。5.1.1.4测试方法
韧始条件:元
测试步骤:
1.对卡检查内容:触点的布局。2、观测卡,其应展示的特性(CR3):触点应处T-卡的正面:5.1.2Plug-in USiM
5.1.2.1定义和适用范围
为了保证在电信环境下正常使用,被测USIM的布局和格式必须满足要求。该测试适用丁plug-in型USIM。
5,1.2.2一致性要求
CR1:除非另有声明,plug-in型USIM的布局和格式应符合ISO/LEC7816-1和ISO/EC7816-2中的要求。CR2:plug-in型USIM的尺寸应符合YD/T1762.1-2008图1的要求。具体要求见YD/T1762.1-2008第4.2节。5.1.2.3测试目的
验证USIM符合5.1.2.2节的要求。注;CR1的测试超出了本部分的范围。5.1.2.4测试方法
初始条件:无
测试步骤:
1.对卡检查内容;宽度、高度、厚度、插入方向标志。2.观测F,应展示如下特性(CR2):●正确地宽度、高度和厚度,
。插入方向的标志。
5.1.3USIM卡操作的温度范围
5.1.3.1定义和适用范围
为了保证在电信环境下正常使用,USIM-卡的正常操作温度范围必须满足要求。5.1.3.2一致性要求
CRI:USIM下的正常操作温度范围应在一25℃~+70C之内,其峰值偶尔可以达到+85,其中“偶尔”是指在卡的生命周期内不超过100次,每欲不超过4h。具体要求见YD/T1762.1-2008第4.3节。5.1.3.3 测试目的
验证USIM符合5.1.3.2节的要求。5.1.3.4测试方法
初始条件;
1.将USIM放置在温度箱内,并连接到ME模拟器。2.将温度测量设备连接到USIM的表面。3USIM应已经通过S.1.1节或5.1.2节的测试内容。测试步骤:
1.USIM的温度应被设置为+25℃。2.ME模拟器复位LSIM。
3.ME模拟器按照YT/T1762.2-2008第5.1.1节的要求执行USIM的初始化程序。·USIM成功操作(CR)
4.将USIM的温度降低到一25℃。5.重复步骤2和3,
·USIM成功操作(CR1)
6.将USIM的温度升高到+70℃。
7.重友步骤2和3。
·USIM成功操作(CRI):
8.将USTM的温度升高到+85℃。
9.持续重复步骤2和3达4h:
,USIM成功操作(CR1)
10.将USIM的温度降低到+25℃
11.重复步骤8、9利110达99次。·USIM成功操作(CRI):
USIM应满足5.1.1节或5.1.2节的测试要求(CR1)。5.1.4触点
5.1,4.1定义和适用范围
YD/T 1763.4-200B
为了保证在电信环境下正常使用,同时为了保证USIM的触点与ME能够保持良好的电接触,USIM上各触点的外形、强度和规格必须满足要求。5.1.4.2一致性要求
CR1:USIM不需要提供触点C4和C8。如果提供了,那么在USIM内触点C4和C8不应被连接。CR2:触点C6在USIM内不应被煤接。具体要求见YD/T1762.1-2008第4.4.1.2条。5.1.4.3测试目的
验证USIM符合5.1.4.2节的要求。5.1.4.4测试方法
初始条件:无
测试步骤:无
5.2USIM-ME接口的电气特性
5.2.1Vcc供电电压(触点C1))
5.2.1.1电压限值
5.2.1.1.1定义和适用范围
