【YD通讯标准】 通信设备安装抗震设计规范

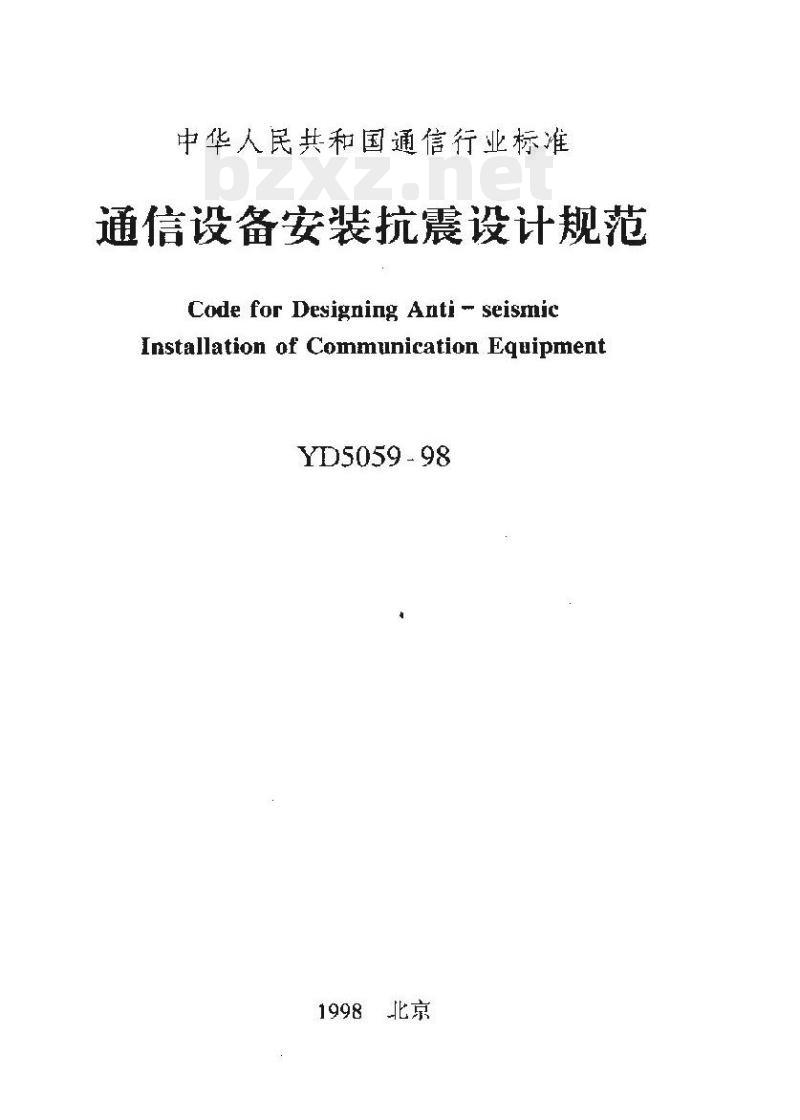

中华人民共和国通信行业标准
通信设备安装抗震设计规范
Code for Designing Anti -- seismicInstallation of Communication EquipmentYD5059-98

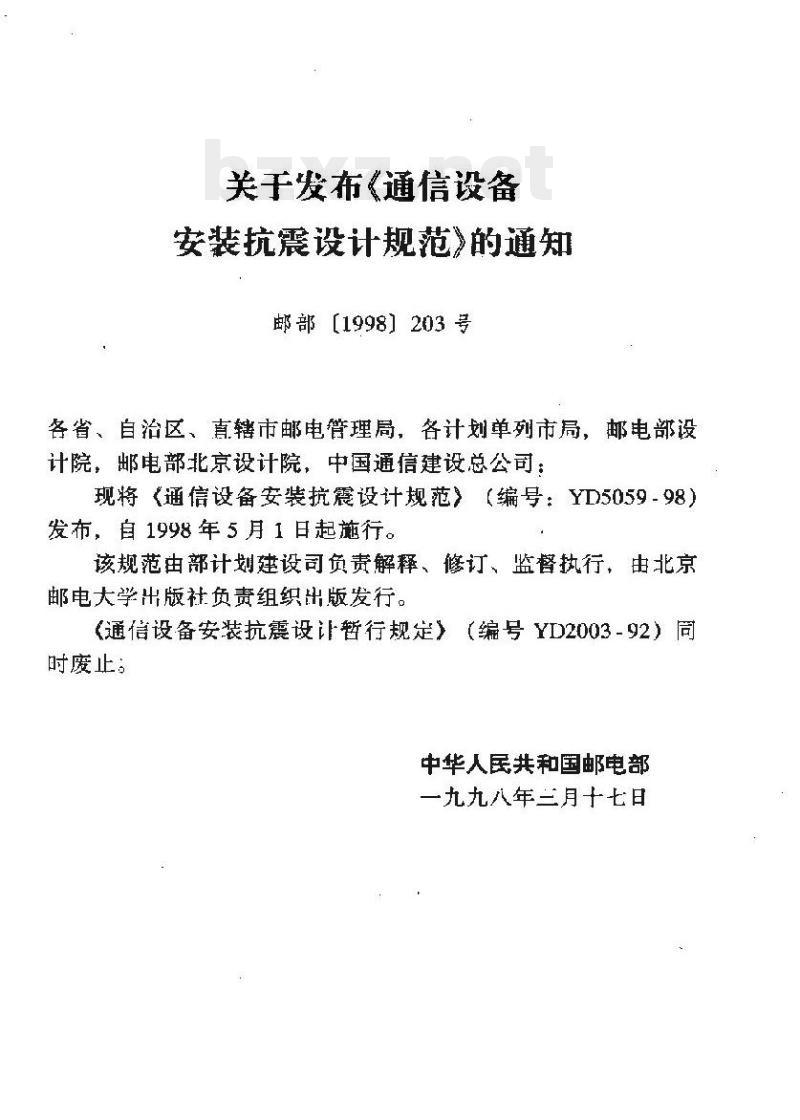

关于发布《通信设备
安装抗震设计规范》的通知
邮部【1998】203号
各省、自治区，直辖市邮电管理局，各计划单列市局，邮电部设计院，邮电部北京设计院，中国通信建设总公司：现将通信设备安装抗震设计规范》（编号：YD5059-98）发布，自1998年5月1日起施行。该规范由部计划建设司负责解释，修订、监督执行，由北京邮电大学出版社负责组织出版发行。（通信设备安装抗震设让新行规定）（编号YD2003-92）同时废止。
中华人民共和国邮电部
一九九八年三月十七日，

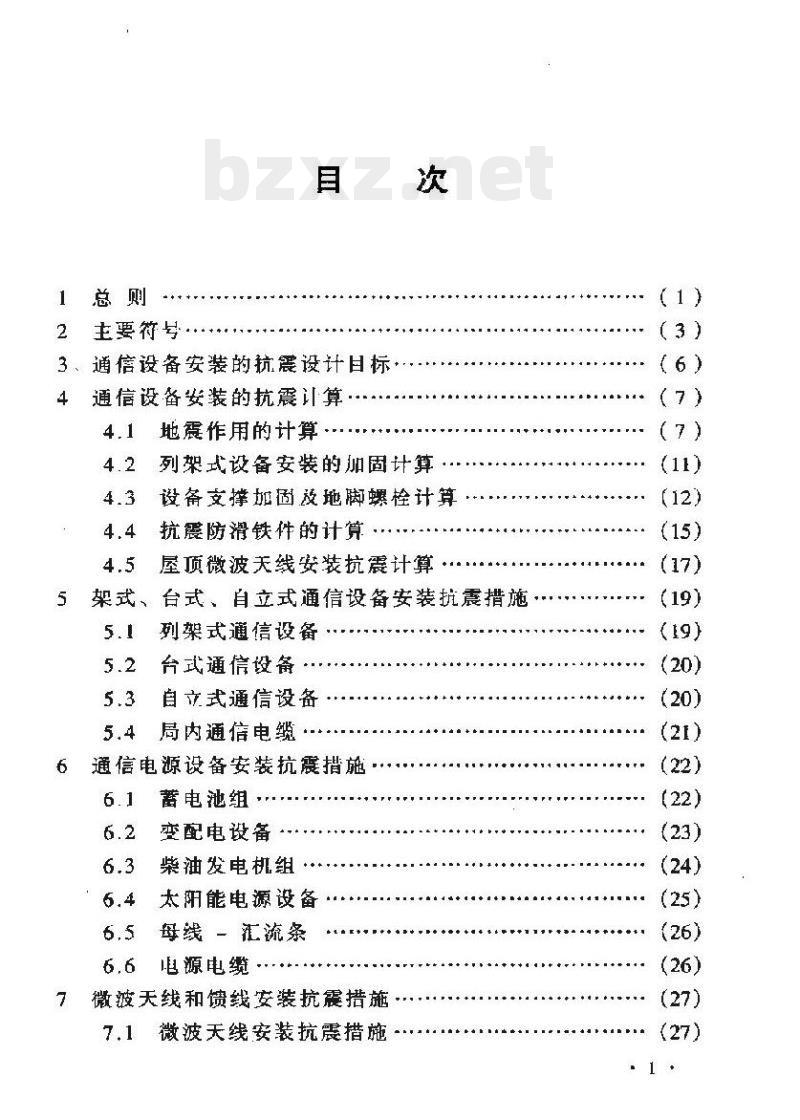

1总则
主要符号
3、通信设备安装的抗震设计日标，+
通信设备安装的抗震订算·
地震作用的计算
列架式设备安装的加固计算
设备支撑加固及地脚螺栓计算
抗震防滑铁件的计算
屋顶微波天线安装抗震计算··架式、台式、自立式通信设备安装抗震措施5.1
列架式通信设备
台式通信设备
自立式通信设备
局内通信电缆
通信电源设备安装抗震措施
蓄电池组
变配电设备
柴油发电机组
太能电源设备
每线一汇流条
电源电缆
微波天线和馈线安装抗震措施
微波天线安装抗震措施·
（12】

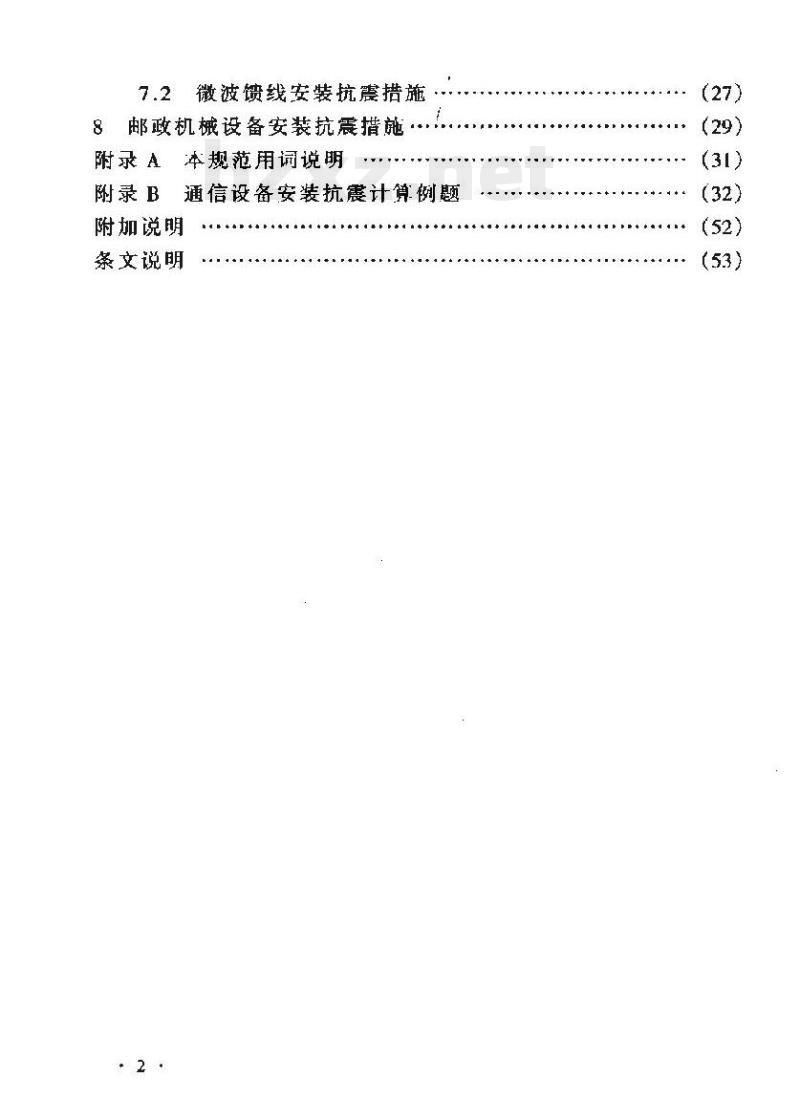

7.2微波馈线安装抗震措施
邮政机械设备安装抗震措施
附录A本规范用词说明
附录B
通信设备安装抗震计算例题
附加说明
条文说明

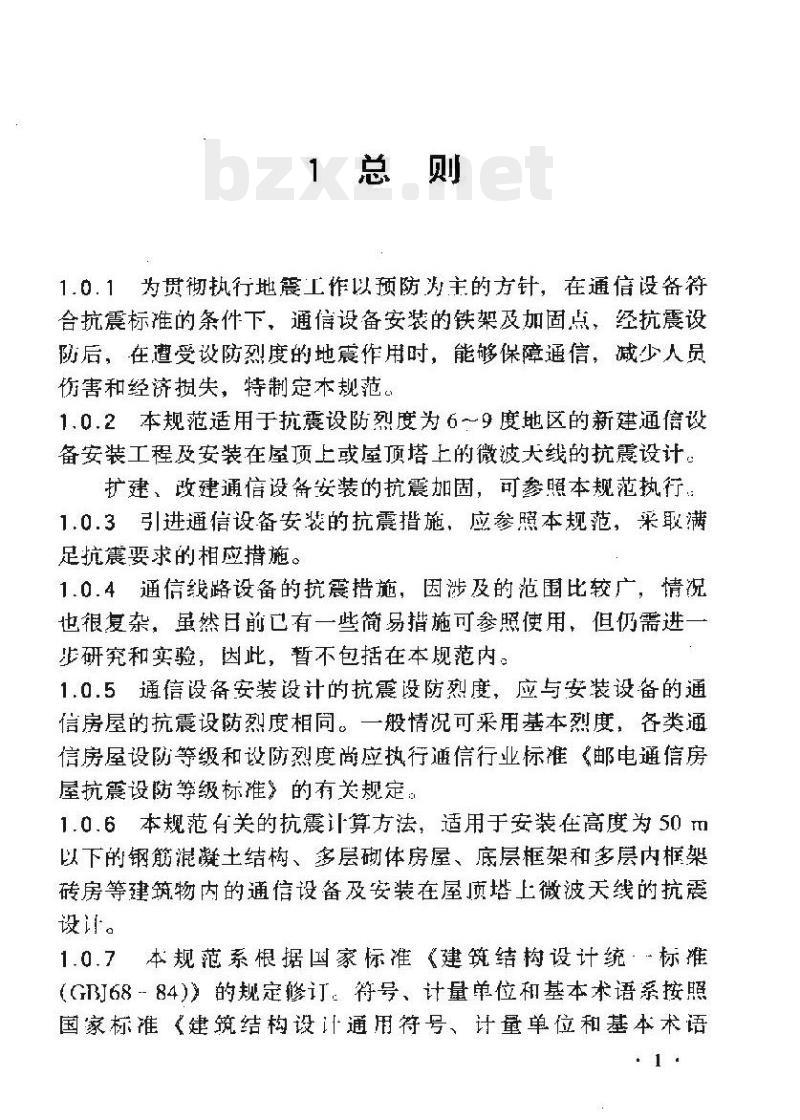

1总则
1.0.1为贯彻执行地震工作以预防为主的方针，在通信设备符合抗震标推的条件下，通信设备安装的铁架及加固点，经抗震设防后，在遭受设防刻度的地震作用时，能够保障通信，减少人员伤害和经济损失，特制定本规范。1.0.2本规范适用于抗震设防烈度为6～9度地区的新建通信设备安装工程及安装在屋顶上或屋顶塔上的微波大线的抗震设计。扩建、改建通信设备安装的抗震加固，可参照本规范执行，1.0.3引进通信设备安装的抗震措施，应参照本规范，采取满足抗震要求的相应播施。
1.0.4通信线路设备的抗震措施，困涉及的范围比较广，情况也很复杂，量然三前已有一些简易播施可参照使用，但仍需进一步研究和实验，因此，暂不包括在本规范内。1.0.5通信设备安装设计的抗震设防烈度，应与安装设备的通信房屋的抗震设防刻度相尚：一般情沉况可采来用基本烈度，各类信房屋设防等级和设防烈度尚应执行通信行业标准邮电通信房屋抗震设防等级标雅》的有关规定：1.0.6本规范有关的抗震计算方法，适用于安装在高度为50ml以下的钢筋混凝土结构、多层砌体房屋、底层框架和多层内框架砖房等建筑物内的通信设备及安装在屋顶塔上微波天线的抗震设计。
1.0.7本规范系根据国家标准《建筑结构设计统·-标准（GBJ68-84）》的规定修订。符号、计量单位和基本术语系按照国家标准《建筑结构设计通用符号、计量单位和基本术语1
(GB183－85)）的规定采用。
1.0.8按本规范进行抗震设计时，尚应符合现行的其他有关设计规范和标准的要求。
主要符号
作用和作用效应，
水平地震作用：
竖向地震作用：
一设备的重力荷载：
一机架上部电缆及电缆架的重力荷载：一联结构件的重力荷载；
一各机架重力荷载；
N—联结构件轴向力；
Nv—锚固螺栓的剪力；
锚固螺栓的拉力。
螺栓孔直径；
几何参数
普通螺栓在螺纹处的有效直径；螺栓杆直径；
建筑物地上总高度；
设备所在楼层的地上高度：
设备总高度；
设备重心高度：
长度或跨度；
螺栓间距；
一设备的宽度；
防滑铁件的长度；
2-防滑铁件受力点到底面的高度：t3
防滑铁件螺孔中心至内边的距离：14一-防滑铁件螺栓孔中心至外边的距离；一防滑铁件的板厚。
2.3计算指标
每个螺栓受拉承载力的设计值；每个螺栓承压承载力的设计值；每个螺栓受剪承载力的设计值；螺栓的抗拉强度设计值；
螺栓的抗剪强度设计值；
螺栓的承压强度设计值；
钢材的抗弯强度设计值，
2.4计算系数及其他
地震影响系数；
地震影响系数最大值：
楼层反应系数；
设备对楼面的反应系数；
一设备重要度系数；
地震作用分项系数；
支撑联结构件的数量：
-每个防滑铁件上的锚固螺栓数量；nt
锚固螺栓数量，
设备倾倒时，承受拉力一侧的锚固螺栓总数；螺栓受剪面数目；
设备一侧的防滑铁件数量；
特征周期；
结构白振周期；
设备的自振周期；
一设备的白振频率，
3通信设备安装的抗震设计目标
3.0.1当遭受本地区设防烈度的地震作用时，通信设备安装的铁架及相关的加固点，不应产生损坏。3.0.2当遭受本地区设防烈度预估的罕遇地震作用时，通信设备安装的铁架及相关的加固点，允许有局部损坏，但不应产生列架倾倒的现象。
4通信设备安装的抗囊计算
地震作用的计算
4.1.1安装在建筑物楼面上的通信设备，其抗震设计的水平地震作用应按公式（4.1.1-1）计算FH = kikzkgG
式中；FH-
-水平地震作用(N)；
(4.1.1-1)
相应于建筑物基本自振周期的水平地震影响系数：
一楼层反应系数；
k2—-设备对楼面的反应系数;
一设备重要度系数；
G设备的重力荷载(N)
1，设备所在楼层的反应系数k1，应按公式（4.1.1-2）计算：
式; H
地上楼层
地面及地下室
一建筑物地上总高度（m）：
设备所在楼层的地上高度（m）。(4.1.1-2)
2.设备对楼面的反应系数起2，按图4.1.1-1确定。3.设备重要度系数3，按表4.1.1-1确定：表4.1.1-1
设备种类Www.bzxZ.net
蕃电池
配电设备
通信设备
控制设备
丸，来
设备量要度系数k3
省中心及以上
图 4.1:1-1
地区(市)局
1.2 --1.1
设备的自振周期（）
设备的自振频率「，【Hz】
设备对楼面的反应系数
4，地震影响系数α，应根据通信房屋所在地区的设防裂度、场地类型及建筑物的自振周期、按图4.1.1-2选用，其下限不应小于最大值的20%；多层砌体房屋、底层架和多层内框架砖房，可取水平地震影啊系数最大值。水平地震影啊系数最大值应按表4.1.1-2确定，
