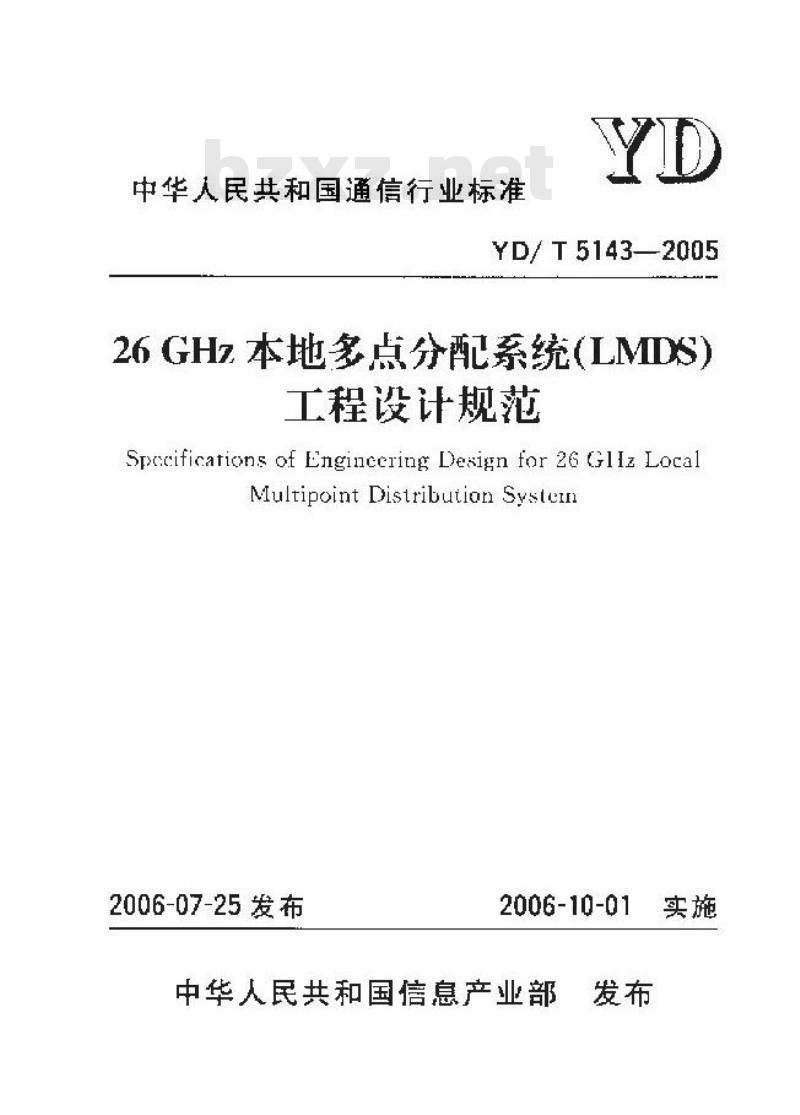

中华人民共和国通信行业标准
YD/ T 51432005
26 GHz.本地多点分配系统(LMIDS）工程设计规范
Spcrifications of Engincering Dexign for 26 Glz LocalMultipointDistributionSystein2006-07-25发布
2006-10-01实施
中华人民共和国信息产业部

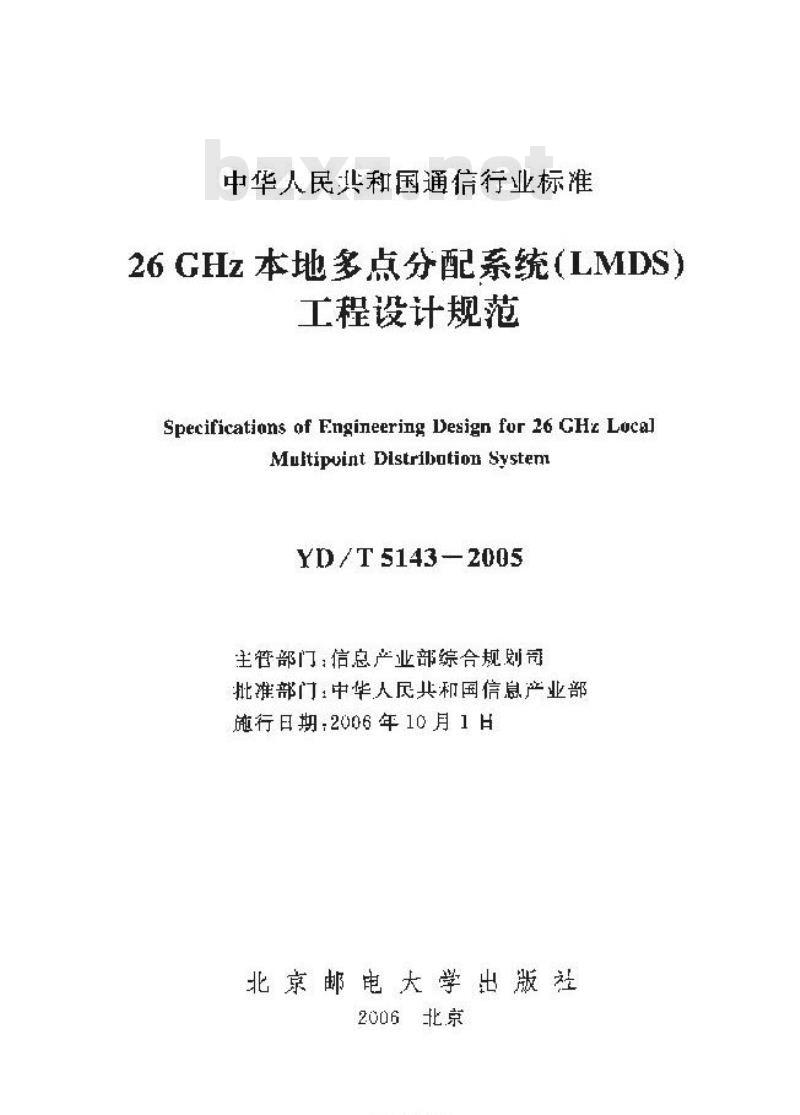

中华人民共和国通信行业标准
26CHz本地多点分配系统（LMDS）工程设计规范
Specifications of Engineering Design for 26 GHz LocalMultipuint Distribotion SystenYD/T 5143-2005
主管部门，信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期，2006年10月1日
北京邮电大学出版社
2006北京
YYKANYKACAWww.bzxZ.net

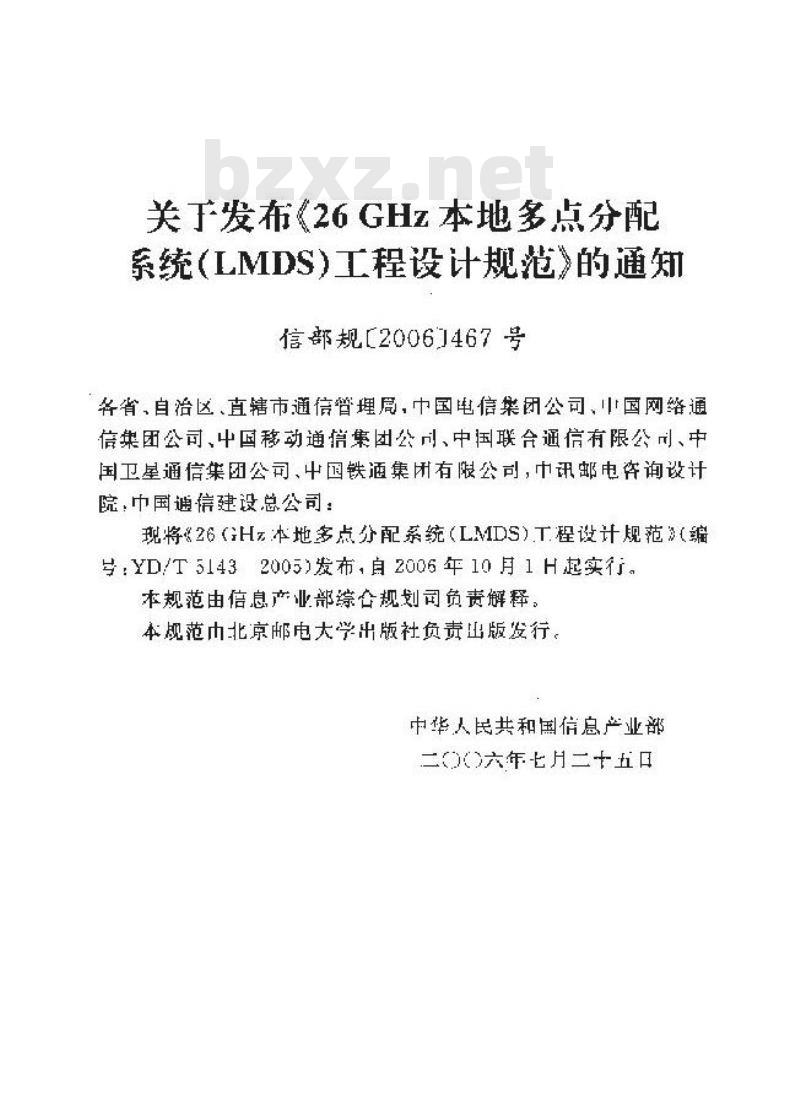

关于发布《26GHz本地多点分配
系统（LMDS）工程设计规范》的通知信部规［2006467号
各省，自治区、直辖市通信誉理局，中国电信架团公司，小国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司，中讯邮电咨询设计院，中国通信建设总公司
现将26（GHz本地多点分配系统（LMDS）T程设计规范》（编号：YD/T51432005)发布、自2006年10月1H起实行。本规范由信息产业部综合规划司负责解释，本舰范巾北京邮电大学出版社负责出版发行。中华人民共和国信息产业部
二六年七月二五口

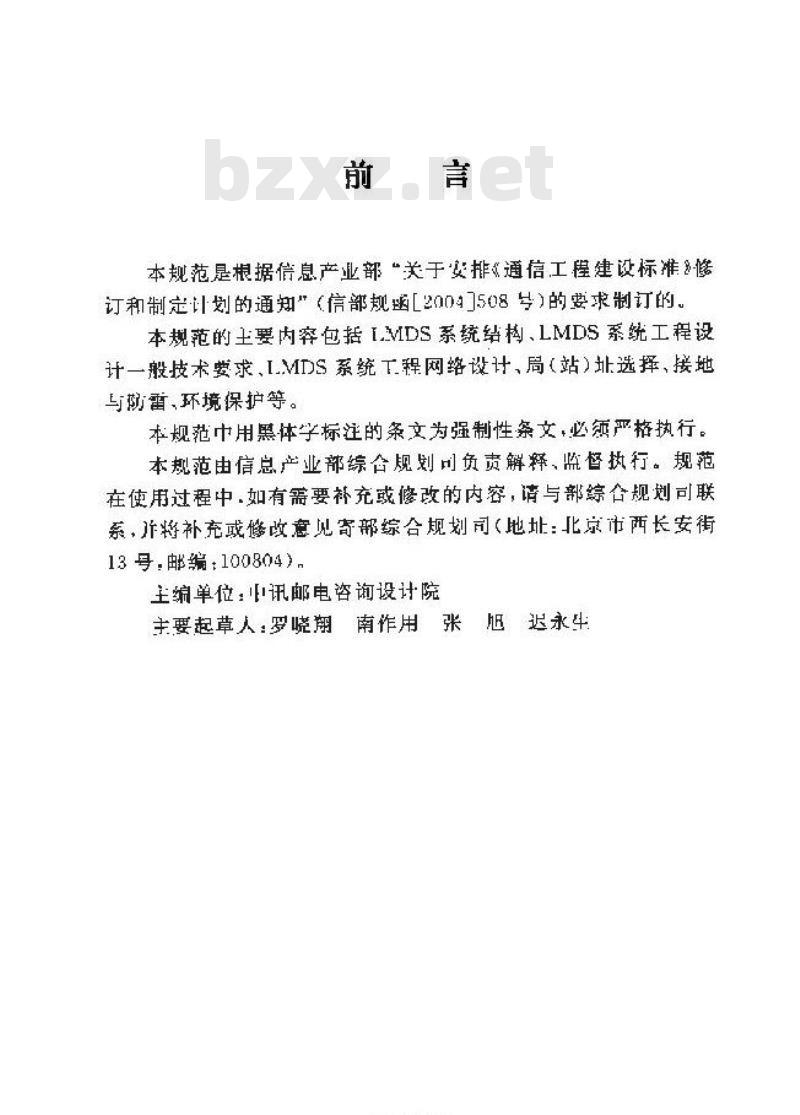

本规范是根据信息产业部“关于安排通信工程建设标准修订和制定计划的通知”（信部规函[2004508号）的要求制订的。本规范的主要内穿包括[.VIDS系统结构、LMDS系统工程设计一般技术要求、I.MDS系统T程网络设计、局（站）址选择、接地与斑雷、环境保护等。
本规范中用黑体学标注的条文为强制性条文，必须严格执行。本规范由信息产业部综合规划司负责解释、监督执行。规范在使用过程中，如有需要补充或修改的内容，请与部综合规划可联系，开将补充或修改意见寄部综合规划司（地址：北京市西长安街13号，邮编：100804），
主编单位：讯邮电咨询设计院
主要起草人：罗晓潮南作用张旭迟永牛YYKANYKA

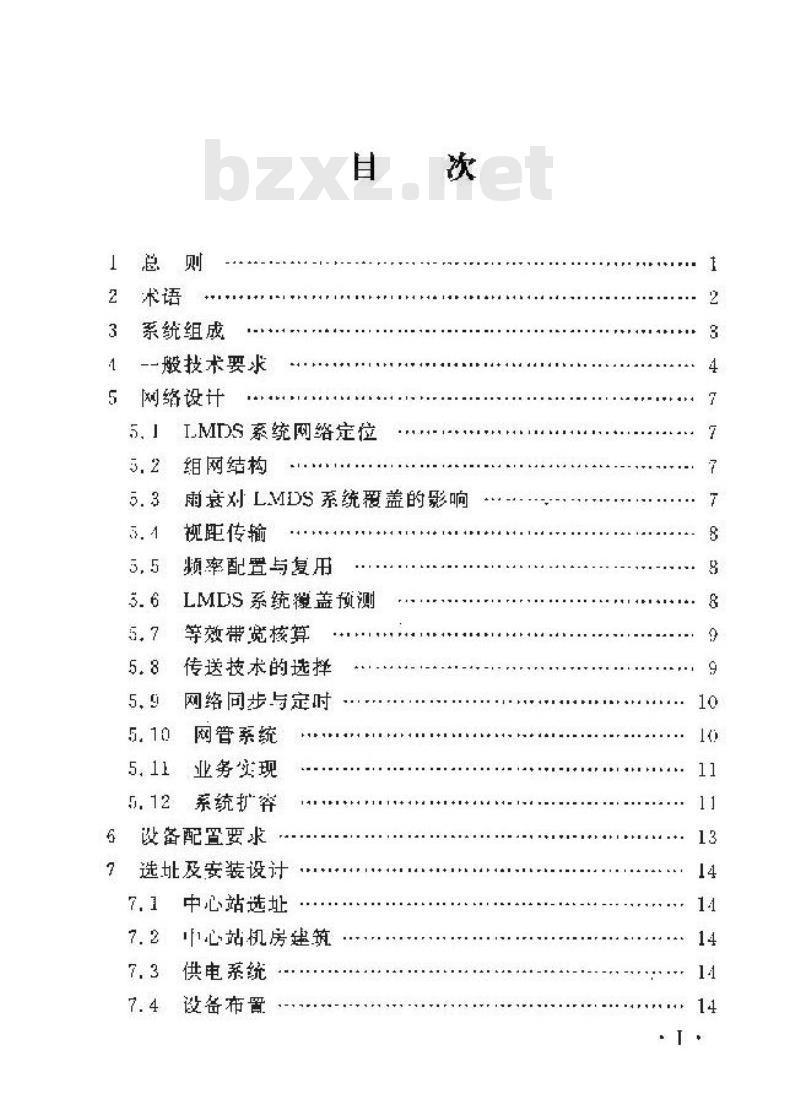

系统组成
--般技术要求
网络设计
LMDS系统网络定位
组网结构
雨基刘 LMDS系统覆盖的影响
规距传输
频率配置与复用
LML'S系统微盖预测
等效带宽核算
传送技本的选择
网络回步与定时
网管系统
业务实现
系统扩穿
设备配置要求
选址及安装设计
中心站选址
心站机房建筑
供电系统
设备布置
7.5接地与防雷
7.6环境保护
附录A本规范用词说明
条文说明
YYKANYKAa
1总购
1.0.1本规范适用于新建26G1Iz频段FLDL方式本地多点分前系统(LMLS)工程的安装设计，改扩建工程藝照执行。1.0.2LM工程设计必须符合国家基术建设方钉，满足国家标谁，规泄的规站，满是行业技术政策和技术体制的要求，10.3工程设订应从实际出发，充分利用现有网络设施，进行多种厅案的技术经济比较，做到技术先进，经矫合理，安全可靠。10.4设计应与通信发展规划相结台：在调查和两测近期用户的基础上，做好系统网辫设计，兼顾远期发展和扩容的可能，1.05工程设计中采用的设备应取得信息产业部电信设备入网许可证，未取得信息产业部频发的电信设备入网许可证的设备不得在工程中使用。
1.0.6设计中应合理利用频率资源，量视环境探护1.0.7设计应满足建设单位提出的摄盖目标、容量日标、质量巨标和战本月标等建设目标的要求1门，8本规范马国家有关标雄，规范相矛肩时，虚以国蒙标谁、见范为准，如热行本规池个别条文有困难时，在设计中成提出充分班由并经主管部们审批
美文籍写
英文名称
2术．语
Agynchroriouy Transfer Mnde
asc Station Controller
Constant Hit Rate
Frequency Division Duplex
中文名称
异步转移模式
基站控制模式
恒定比特率
频分复用
FrcquencyivizianMultiplexingAddress频分条址nternet Pratorol
Local Area Network
Loral Muluipoinl Ihistribute SystemMulti-Protocol Iabel Switeh
Private Brach Exchange
Fublie Switchcd lelephone NetorkFermenent Virtual Cireuits
Synchrannus Digital HierarchySimple Netwk Muragement PrutocolSuft Permanenl Virtual CirruitsSynchronousTrasfer Mode
Switched Virtual Cireuits
Time Division Multiplex
Fime Division Multiplexing Addres.Unspreificd Iit Rate
tiser Netwnrk Interface
Variable Bit Rate
Vileo an Depand
Voice aver Internet ProtocolVirlual Private Nelwork
YY KANY KAC=
五联络协议
局域网
本地点分配系统
多协议标记交换
专用小交换机
公用电话交换网
永久虚拟线路
同步数字序列
简单网络管理协议
钦永久源拟电路
同步传输模式
交换虚拟电路
时分复用
时分多止
未确定波特斑
用户网络接
可变速率
现频点播
网承载语音
戚拟专用网
3系统组成
3.0.1LMDS系统主要由中心站(CS)、终端站（TS)和网管系统组成，特殊情祝下，可用接小站(RS)进行中心站信号中继。3.0.2中心站逻上由中心控制站(S)和中心射频站(CRS)构成中心控制站可控制多个中心射频站，宜根扰【程应用情况合理取。3.0，3整端站置于用户驻地，由业务控制部分和射频收发部分组成，终端站·般采用小口径的微波定向天线。接力站应根据中心站盖情况慎重选取：
网管系统-般基于SNMP网络管理协议，可通过专用AIMPVC进行网管信息的传输
LMS 系统参考模型自符合图3. 0.1的要求网管
一定问天载
全向成府区人
CS：中心站
CCS：心控站
CRS：中心射频站
SN：业茅节点接口
究中接口
TS：终端站
RS：接力站
TF/CPN：终渊设备/用户准地网
UNT：用户网络拨口
图S.U.1LMDS系统拳考模型
一般技术要求
4. 0. 1 LMDS 系统采用的双工通信方式分为 FDD 和 TDD 两种。根据相关技术规范的要求，目前I程设让中应采用FLL方式4,0.2I.M[S 系统的多址接人方式有 FDMA,TDMA 和 DS-CDMA， FDMA适合电路业务,TDMA 适合数据业务。设计时应根据LMDS系统拟提供的业务情况进行选取，4.0.3目前，LWDS系统空叫接口都是各厂商开发的专用接口，其 IMDS 系统空巾接应支持无线 ATM 协议。4.0.4本规范LMIDS频段主要参数应符合以下要求：1.中心站发射频段为24.507~25.515GHz2.终端站发射频段为25.757~~26.765GHz3.收发频率间隔为1250MHz；
4，传输容量24×2.048Mbs/7MHz5.MDS系统的频段配置应符合表4.0,4的要求。衰4. 0,4LMDS 26 GHz频段 FDD 方式题遵配量表序号
基本信道单元带究
信道对数
144对
2%名对
中心频率计算公式
J,（F行）-24493+28m（MH2）
F(上行)=25713+28n(MHz)
(n-1,2...36)
f,（下行】=245(+14【M11x】
f（上行)=25750+14#(MHz)
(n-1,2,*,72)
.（下行)=24503,5+7(MI1z)
F(1.行)=25753.5+7m(MHz)
(n-1,2,*.154)
J,(下行)=245U5.25+3.5（M11z)f上行)=25755.25+3.5m(~=1.2,-*,268)
YY KANY KACA=
4..5LMDS系统采用的调制方式主要有QPSK（4QAM）16QAM，61QAM等，上，下行可采用不同的调制方式。选择调制方式时应综合考虑工程业务需求、还盖要求，网络性能，各厂家设备支持信况等，
4.0.6LMDS系统上、下行的数据带宽可相同亦可不同，纯数据业务宜选择不对称的上下行带宽，电路业务宜选取对称的上下行带宽。
4.Q.7LMDS系统应支持动态数据带宽分配.以满足其支持的业务大多数具有上下行不对称和业务突发性强的特点。4.0.8根据设备制式的不同，动态数据带宽分配的方式也不同TII系统应支持上、下行之间的数据带宽分配TDMA系统应支持不同终端站之间的动态数据带宽分配：下行数据带宽的动态分配一般都应支持，对VBR/UBR业务，动态带宽分配带来的带宽增益比宜为41~～10：1，LMDS系统工程建设中应充分利用动态带宽分配。
4.0.9LMDS系统必领采用上行自动发射功率控制技术（ATPC)以降低干扰发牛的概率及提高率复用效率，ATPC技术的动态范围应大于35dB，调整速度应不小于20B/s，4.0.10LMDS系统的网络侧接口应由中心站设备提供+用户侧接口（UNI)应由终端站设备提供。4,0.1[.MI)S系统的网络侧接口（SNI）-般为ATM（2Mbps.155Mbps）接口，100Base-X接口、电路型（E1.155光/电）接口、V5V5.1.V5.2接口：主要用于与骨干网络连接。丁理设计中宜根据中心站提供业务情况和工程实际情况选取其中一种或几种接H
4.0.12IMIDS系统的用户侧接口(UNI)一般为ATM(2MbPS，25.6Mbps+155Mhps>接口.电路型4.0.13业务连接的差错性能指标，时延指标、ATMQoS等指标应符食YI)/T1186—2002≤接人网技术费求——26GHz本地多点分配系统(LMLDS)》的要求
4.0.14根据YD/T1186—2002接人网技代要求——26GHz本地多点分配系统（LM[>S)多，[P业务性能指标待定，4.0.15[MTS系统工程设计应量点考察系统可用度指标。LMDS系统的[用性设计目标包含传播因和设备因素，应不低好以下指标要求。
1.中等质量应用：年可用性99.8%；2.高等质量应用：年可用性99.99%，6
