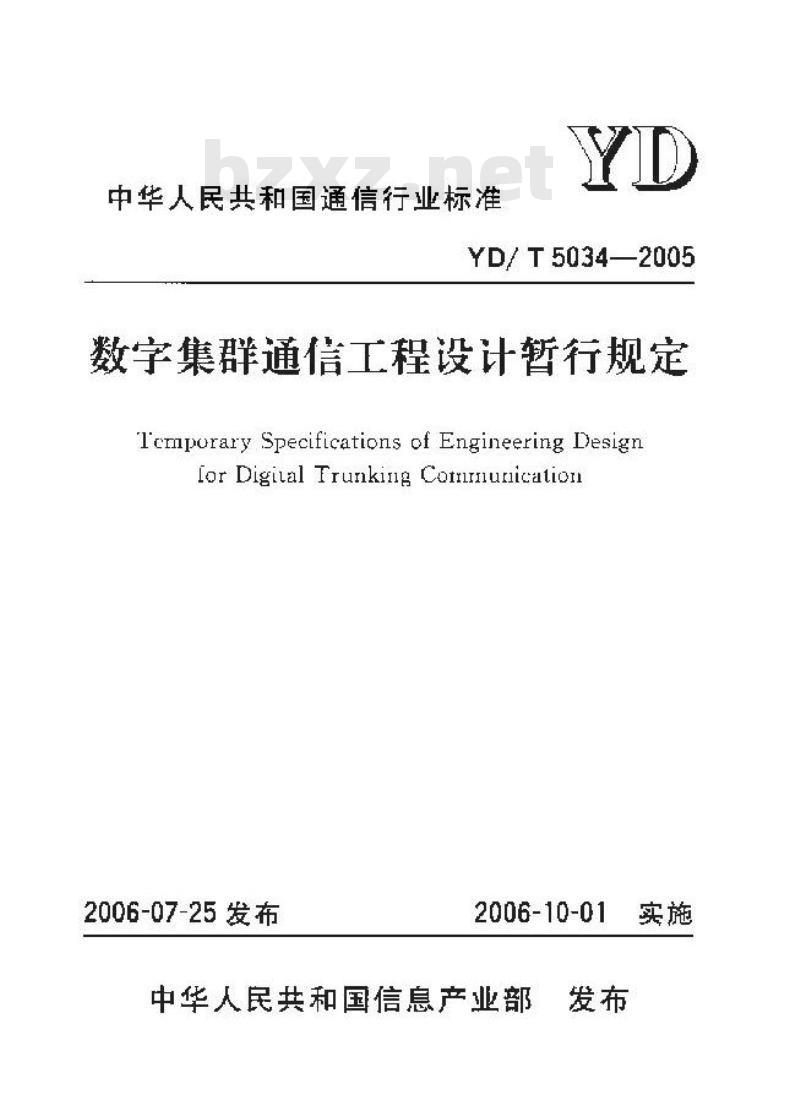

中华人民共和国通信行业标准
YD/T5034—2005
数字集群通信工程设计斩行规定Icmporary Specifications of Engineering DesignforDigital Frunking Cornunication2006-07-25发布
2006-10-01
中华人民共和国信息产业部

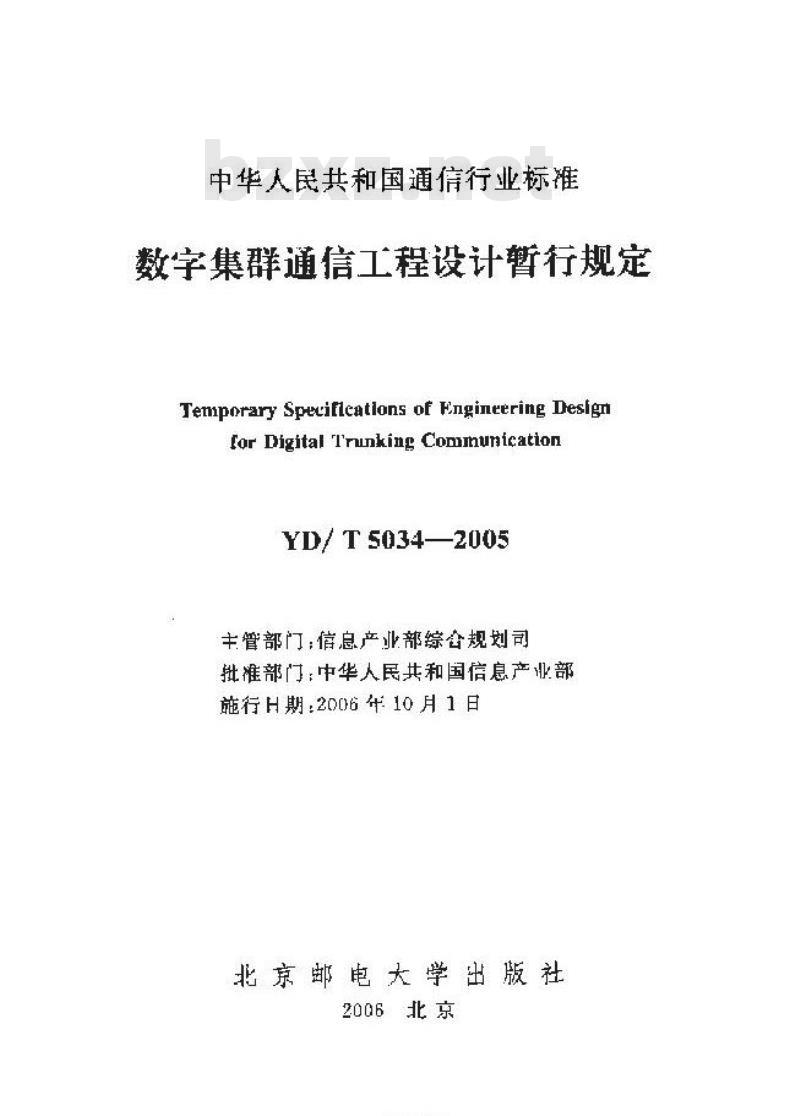

中华人民共和国通信行业标准
数字集群通信工程设计暂行规定Temporary Speciflcatlons of Engineering Designfor Digital T'runking CominunicationYD/ T 5034—2005
主管部门：信息产业部综含规划司批准部门：中华人民共和国信息产业部施行H期：2006年10月1日
北京邮电大学出版社
2006北京
LIKANEKAa-

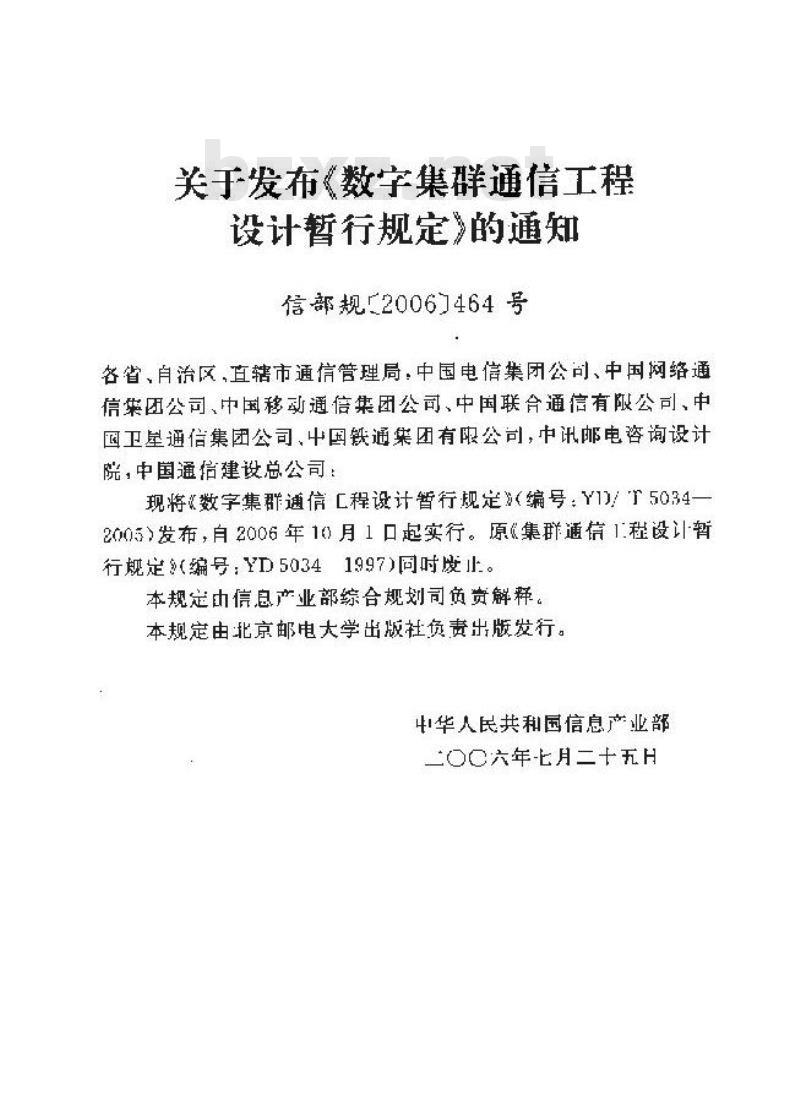

关于发布《数字集群通信工程
设计暂行规定》的通知
信部规520067464号
各省、自治区，直辖市通信管理局：中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司，中讯邮电咨询设计院，中国通信建设总公司：
现将《数字集群通信L程设计暂行规定》（编号：Y1)/T5034—2005）发布，自2006年10月1口起实行。原《集群通信1.程设计暂行规定（编号：YD50341997)同时度止。本规定中信息产业部综合规划司负资解释。本规定由北京邮电大学出版社负责出版发行。华人民共和国信息产业部
二OO六年七月三十五H

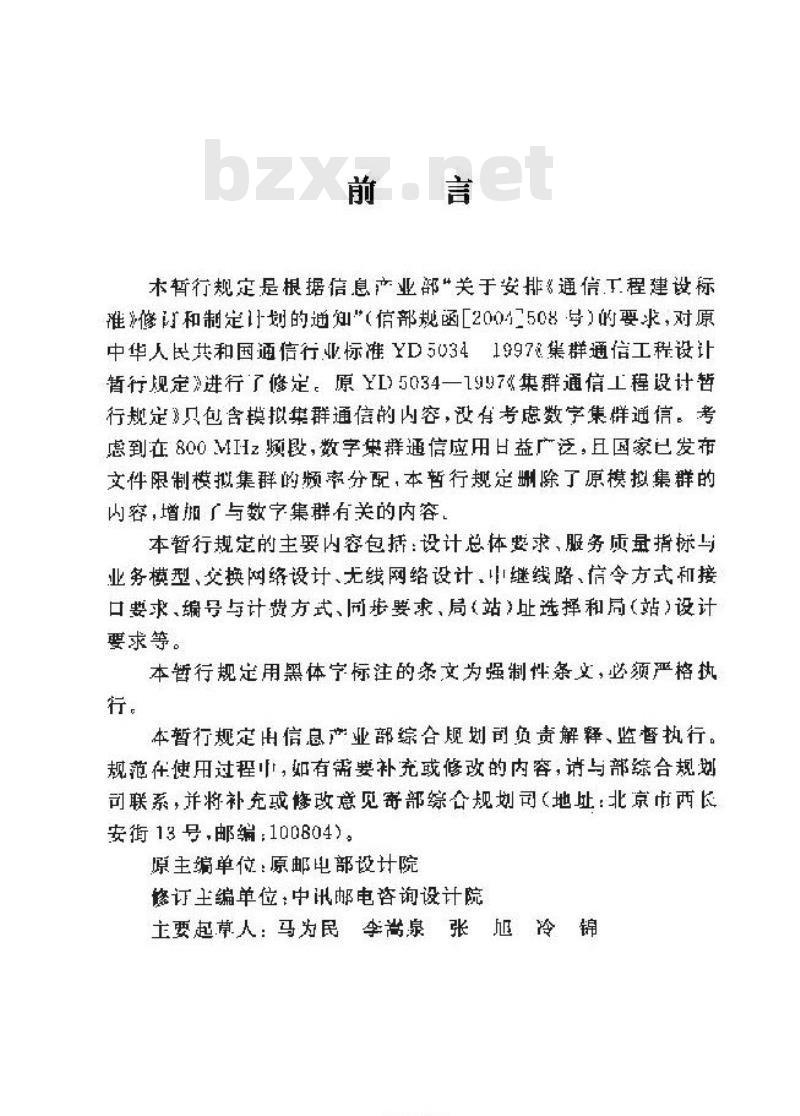

未暂行规定是根据信息产业部关于安非通信工程建设标准修讨和制定划的通知（信部规函[2004508号）的要求，对原中华人民共和国通信行业标准YD50341997集群通信工程设计暂行规定进行了修定，原Y)5034一1997≤集群通信工程设计哲行越定只包含摸拟集群通信的内容，没有愿数学集样通信。考虑到在800VIz频整，数字第群通信应用日益厂泛，且国家已发布文件限制模拟集群的频率分配，本暂行规定删除了原模拟集群的内容，增了与数字集群有关的内容，本暂行规定的主要内容包插：设计总体费求、服务质量指标一业务模型、交换网络设计、无线网络设计，中继线路、信今方式和接口要求、编号与计费方式、司步要求、局（站）止选择和局（站）设计要求等。
本暂行规定用黑体宁标注的条文为强制性条文，必须领严格执行
本暂行规定围信息产业部综合规划司负责解释、监督执行。规范在使用过程吓，如有需要补充或修改的内容，请与部综合规划司联系，并将补充或峰改意见寄部综合规划司（地址：北京市西长安街13号，邮编：100804）：
原主编单位：原邮电部设计院
修订王编单位：中讯邮电咨询设计院主要越草人：马为民李尚泉“张旭冷锦tTIKNhEKAca

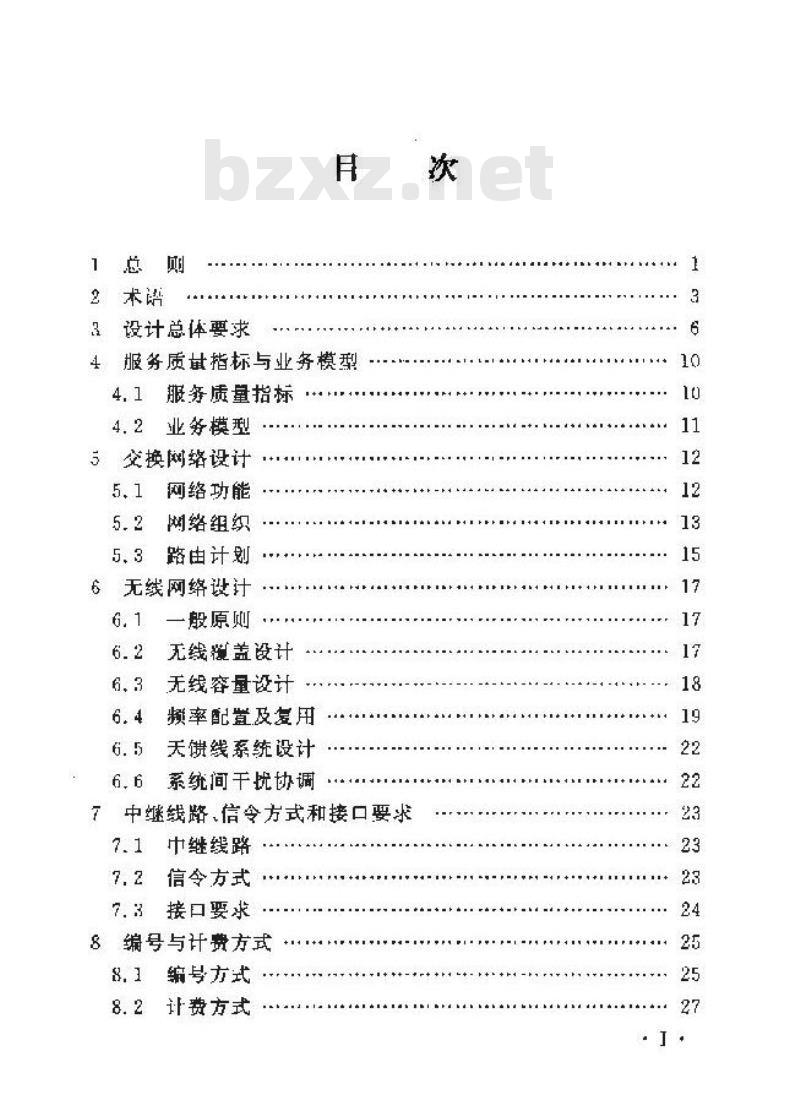

1总则
2术语
3设计总体要求
4服务质其指标与业务模型
4. 1服务质量指标
业务模型
5：交换网络设计
网络功能·
网络组织
路由计划
6无线网络设计·
般原则
无线测盖设计
无线容量设计bzxZ.net
频率配岚及复用
天馈线系统设计
系统间干扰协调
中继线路，信令方式和接口要求了
中继线路
信令方式·
7.3接口要求
8编号与计费方式
缩导方式
计费方式
同步要求
10设备选型
1)局(站)址逆择
移动交换中心
基站控制器和基站
12局(站)设计要求
附录 A
附录B
机房建筑
大线塔
供电系统
妨雷与接地
环境保护
本规定用词说明
800MHz频段的频道分组
无线网络设计的基本设计流程
条文说明
LEIKANEKACA
1总则
1.0.1本规定适用丁新建800MHz数字集群通信工程的安装设计。对于改、扩建800MHz数字集群通信上程设计和其他频段的数字专用动通信网工程设计参照按行。1.0.2数字集摊通信工程设计必领符合国家基本建设方针，满尼国家标准、规范的规定，满足行业技术政策和技术体制的要求。1.0.31程设计应从实际街发，进行彩种方案的技术经济比较，做到技术先进，经济合埋、安全叫靠。1.0.4设计应与集群通信发展规划相结合，在调查和预测近期用产的基础上，做好系统网络设计，兼顾远期发展和扩容的能。1.0.5设计巾应充分利用现有市政、电信设施.降低工程造价，提商经济效益。
1.0.6工程设计中采用的设备应取得信息产业部电信设备人网许可证，未取得信息产业部颁发的电信设备人网许可证的设备不得程中使用。
1、0，7设计应合理利用频率资源，重规环境保护，1.0.8设计应满足建设单使提出的盖国标、穿量日标，质量日标和投资户标等建设自标的要求。1.0，9设计中应考业务发展对网络结构、网络容量配置和网络服务质量的影响，研究建立符合定际情况的业务模型。1.0.10在筹建数字集群通信网时，宜建设数字集群通信共用网，以达到充分利用频率资源，节当投资费用的日的，1..11新建800MHz集群通信共用网必须选用数字集群信 1
设备。
1.0.12本规定与国家有关标准和规范相矛质时，应以国家标准和规范为摊。如执行本舰定个别杀文有困难时，在设计中应提出充分理出并经上管部门审批.
tIKANhKAca-
2术语
2.0.1集群通信系统（TrunkingCominunicationSystem）指出多个用立其用一组无线借道，并动态地使用这些信道的移动通信系统，主要用丁调度通信。它包括模拟集群通信系统租数疗集群通信系统，
2..2消息集群MessugeTrunking
在整个通话期间，系统分配给用户一条无线估道直至话绍束。用户释放发射开关（PTT)后，系统需要经过较长的脱网时间（6-10s），释放所凸用的信道。2.0.3传输集群（TransmissionTrunking）用户通话是以对讲为单位来申请和分配信道的，用户按下PI\T,系统为其分配一条空闲信道，用A释放PTT，系统立即释放所凸用的信道，该信道叫被再分配。2.0.4准传输集群（Quasi-transmissionTrutking）维传输集群是传输集群的改进型。用户释放户了质，系纷需要经过较短的脱网时间（0.1~64)才释放所占用的信道；若在脱网时间内，通话·方继续按下PT\工，则保持原有信道，2.0.5呼损制(Cell-1ogs5ystem）在系统话务信道全忙时，新的呼叫中请将被损失掉，用广必须重新申请呼叫。
2.0.6等待制(Call-delaySystcm)）在系统务信道全忙时，新的呼叫申请将进人队等待行列，一日出现空闲信道，系统将接先来光服务的原则进行信道指配。2.0.？单区网(Single Area Nelwark)山一个基本的集群通信系统构成，网内设有一个移动交换机3
（或系统控制中心）和若F个基站，它包括单区单基站网和单区多基站网两种构。
2,0, 8区域网(District Areu Network)t多个单区网通过区域系统控制中心连接（或系统控制中心相互连接）而成的多区集群通信网网内具有位置更新，日动漫游战平白动游等巧能。
2.0.9繁忙排队/自动回叫（BusyQueue/CallBack)）在等待制系统中，当所有信道全忆时，请求人网的用广按优先等级排队等候：当有牢闲信道时，系统将自动回叫，按照排队先斥的饮序接通排队等待的用户。
2.0.10多优先级（MultiplcPriorityLevels）移动用户可按需要分成多种优光等级：在先来先服务的源则下，系统依不同的优先等级处理信道请求，紧急呼叫通带为最高优先级。
2.0.11紫意呼m(Emergency Call)遇到紧急情说时，用户按下紧急呼叫键，系统将为紧急呼叫优光分配信道，
2.0.12限时通话（Time-litni1Talk）为保证信道有效利用，缩短等待时间，系统可采用强制办法限制通话时间，限时参数可由系统管理员调节。2.0.13自动重发（AutoRescndin）主叫移动用户按下呼叫发送链后，末被系统确认，移动台能重复发送数次呼叫请求，
2.0.l4动态重组（DynarmieRegrauping）根据业务的需要，系统管理员可将不向组的某些用广重新组成一个临时小组进行通信。
2..15调度区域选拌（SelectioncfDispalrhingZone）在网络设计中，可以设定调度呼叫的工作区域。2.0.16呼叫限制(CallLinit)
TIKANKAA
按用户的权限限制其呼人/呼山能力（如市话呼叫、国内长途，国际长途呼叫权限等）。
2,0.17呼叫延概率（ProbahilityofCalldelay）在等待制系统中，用户呼叫巡阻而导致呼叫延迟的概率：2.0.18越区调度通信(Skip-zoneDispatrhingCommunication)在区域网内，对跨越不同区域内的用广进行调度通信的功能。2.0.19控制中心(Cotitrol Center)控制中心包括系统控制器和系统管理终端，它主要控制和管理个架群通信系统的运行、交换和接续。2.0.20基站区(Range of BaseSiatianCoveragc)：个基站所覆盖的区域
2.0.2l集群通信专用网（ProfessionalTrunkingCommunicaljonNetwork
由单位或部门独自拥有工作频率、独自拥有全套网络设备的非经营性集群通信网络。
2.0,22集群通信共用网（ConmonTrunking CommunicatiaNelwark
由多个单位或部门共频率、共享网络基础设施，并经电倍管理部门许川后建立的、可进行商业经营的集群通信网络3设计总体要求
3.0.1数字集群通信系统适用于调度专用网或调度共用网，不宜作为公用移动电话网便用，
3.0，2数字集群通信网应以实现网内的调度电话和少盘的互联电话业务为主，也可传送数据，图像和传真等非话业务。3.0.3无绒工作方式以基站双工、移动台单1为主，有线调接台和少量有权接入有线电话网的移动用户可采用全双工的工作方式。3.0.4数字集群通信网可采用强制性通话时限的办法，缩短通话时闻，保证信道有效利用，通话时限叫根据工程实际情况确定，3.0.5数字集群通信专用网宜与部门的专用电话网相连，在满足公用电信网进网要求的条件下，可经用户载或中继线直接或间接地接入公用电信网。数集群通信共用网宜直接与公用电信网相连3.0.6根据数字集群制式的特点和实际工程需要，可采用四种制式中的-·种组建数字集群通信网，其网络结构应衍合下列要求：1：数字集群体制（A)网络结构（如图3.0.6-1所示）VLR
图中：
M5—·转动白
基站控装
性动交格机
甘马位置寄行我
网设备
有级调度
染问位置案在错
公共交典电值
1SD一综合业务效学叫
公教据网
专用电话网
图3.0,6-1数字集群体制(A)的网络结档EIKANhEKAca
