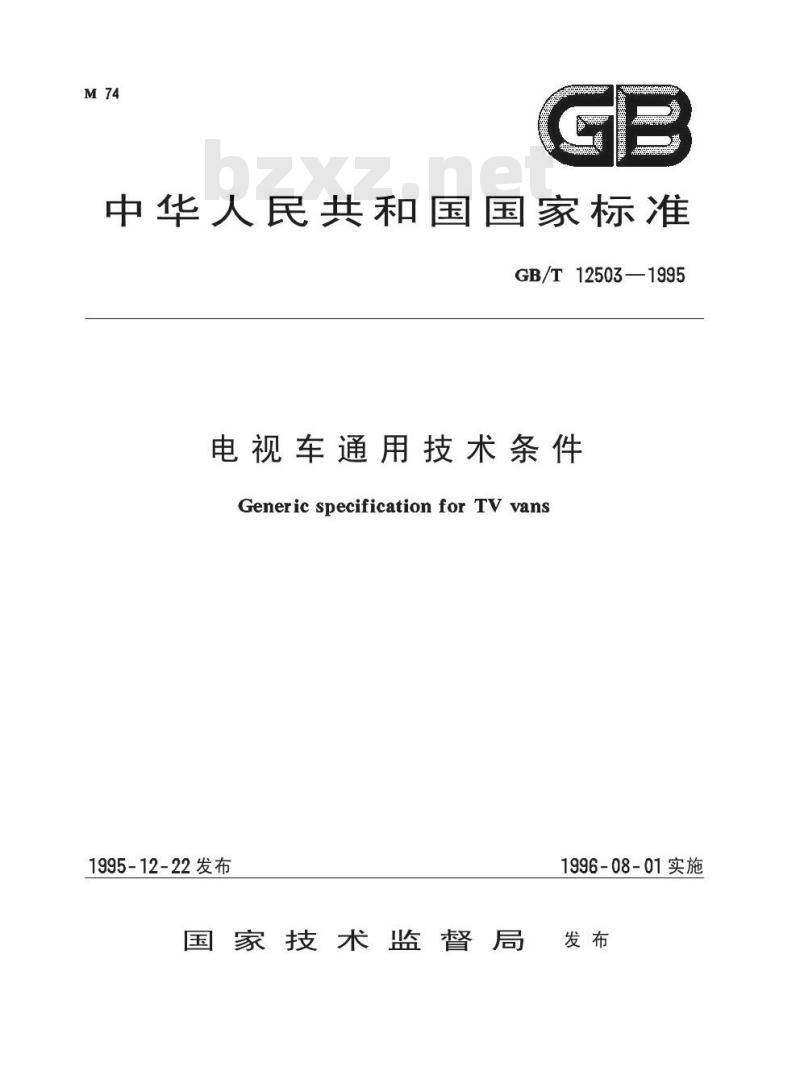

中华人民共和国国家标准
GB/T12503—1995
电视车通用技术条件
Generic specification for TV vans1995-12-22发布
1996-08-01实施
国家技术监督局发布
GB/T12503—1995

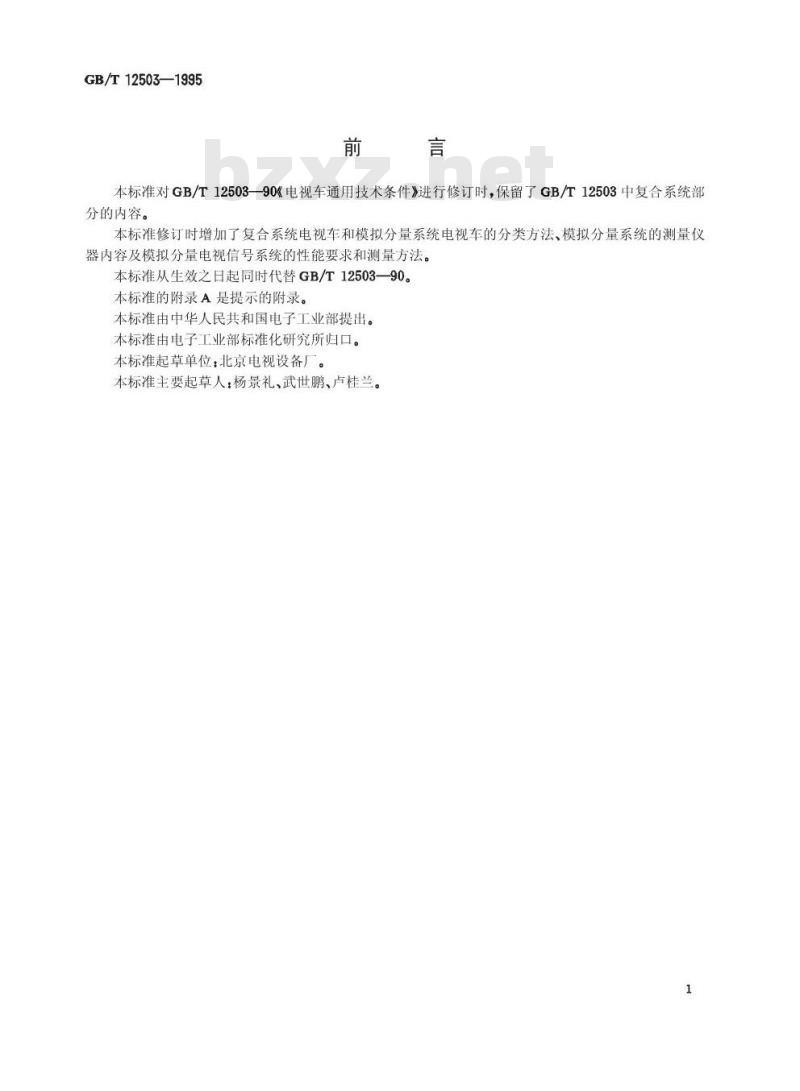

本标准对GB/T12503一90《电视车通用技术条件》进行修订时，保留了GB/T12503中复合系统部分的内容。
本标准修订时增加了复合系统电视车和模拟分量系统电视车的分类方法、模拟分量系统的测量仪器内容及模拟分量电视信号系统的性能要求和测量方法。本标准从生效之日起同时代替GB/T12503—90。本标准的附录A是提示的附录。
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准起草单位：北京电视设备厂。本标准主要起草人：杨景礼、武世鹏、卢桂兰。1
1范围

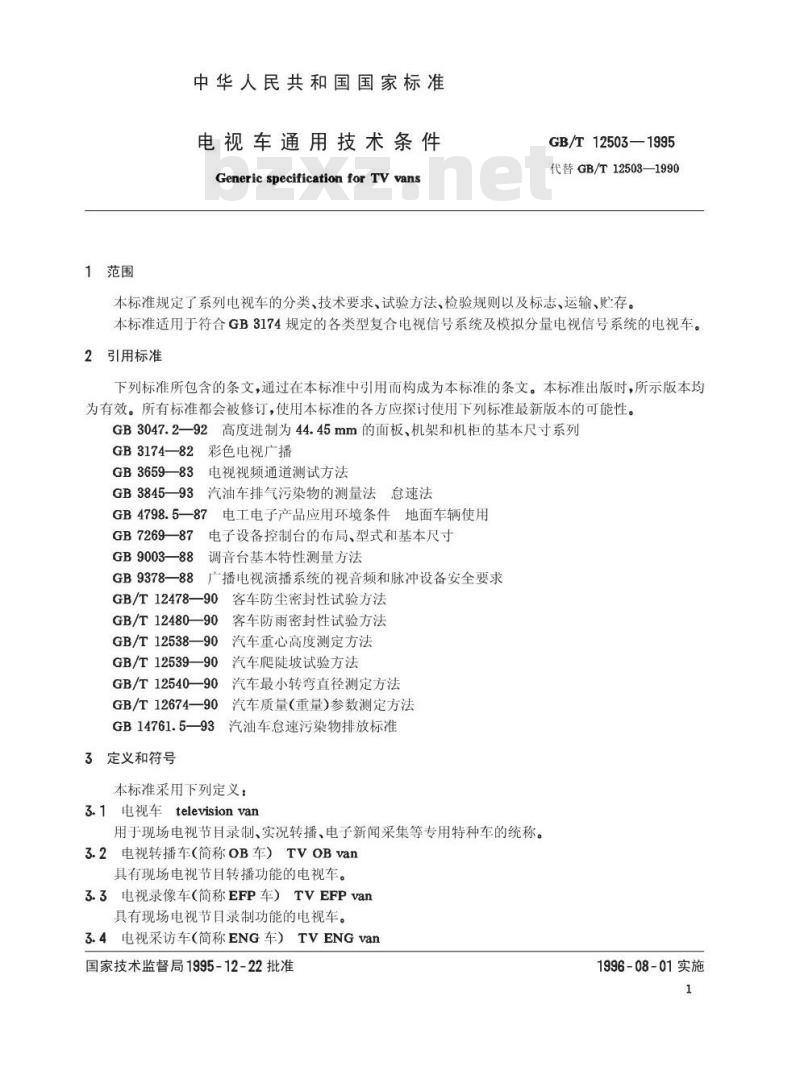

中华人民共和国国家标准
电视车通用技术条件
Generic specification for TV vansGB/T12503—1995
代替GB/T12503—1990
本标准规定了系列电视车的分类、技术要求、试验方法、检验规则以及标志、运输、贮存。本标准适用于符合GB3174规定的各类型复合电视信号系统及模拟分量电视信号系统的电视车。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3047.2一92高度进制为44.45mm的面板、机架和机柜的基本尺寸系列2彩色电视广播
GB3174—82
GB3659-83
电视视频通道测试方法
3汽油车排气污染物的测量法急速法GB3845—93
GB4798.5—87电工电子产品应用环境条件地面车辆使用电子设备控制台的布局、型式和基本尺寸GB726987
GB9003—88
调音台基本特性测量方法
广播电视演播系统的视音频和脉冲设备安全要求GB9378—88
GB/T12478—90
客车防尘密封性试验方法
D客车防雨密封性试验方法
GB/T12480—90
GB/T12538—90
GB/T1253990
GB/T12540—90
汽车重心高度测定方法
汽车爬陡坡试验方法
汽车最小转弯直径测定方法
GB/T12674—90
汽车质量（重量)参数测定方法
GB14761.5—93汽油车急速污染物排放标准3定义和符号
本标准采用下列定义：
3.1电视车televisionvan
用于现场电视节目录制、实况转播、电子新闻采集等专用特种车的统称。3.2电视转播车（简称OB车）TVOBvan具有现场电视节自转播功能的电视车。3.3电视录像车（简称EFP车）TVEFPvan具有现场电视节目录制功能的电视车。3.4电视采访车（简称ENG车）TVENGvan国家技术监督局1995-12-22批准1996-08-01实施
GB/T12503—1995

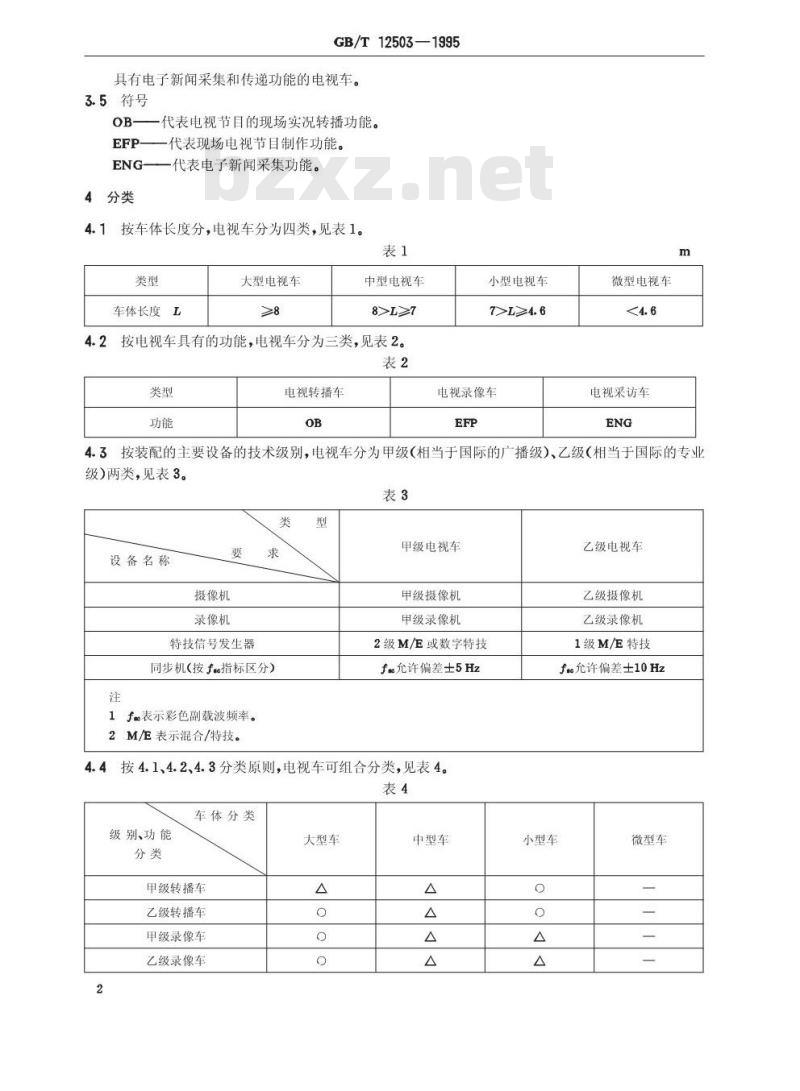

具有电子新闻采集和传递功能的电视车。3.5符号
OB一一代表电视节目的现场实况转播功能。EFP-
一代表现场电视节目制作功能。ENG—一代表电子新闻采集功能。4分类
4.1按车体长度分，电视车分为四类，见表1。表1
车体长度L
大型电视车
中型电视车
8>L≥7
按电视车具有的功能，电视车分为三类，见表2。表2
电视转播车
小型电视车
7>L≥4.6
电视录像车
微型电视车
电视采访车
4.3按装配的主要设备的技术级别，电视车分为甲级（相当于国际的广播级）、乙级（相当于国际的专业级)两类，见表3。
设备名称
摄像机
录像机
特技信号发生器
同步机（按f指标区分）
1f表示彩色副载波频率。
2M/E表示混合/特技。
甲级电视车
甲级摄像机
甲级录像机
2级M/E或数字特技
f允许偏差士5Hz
按4.1、4.2、4.3分类原则，电视车可组合分类，见表4。4.4
车体分类
级别、功能
甲级转播车
乙级转播车
甲级录像车
乙级录像车
大型车
中型车
小型车
乙级电视车
乙级摄像机
乙级录像机
1级M/E特技
f.允许偏差士10Hz
微型车
级别、功能
车体分类
甲级采访车
乙级采访车
GB/T12503—1995
大型车
注：符号“△”表示优选，“O”表示参考。(完)
中型车
小型车
微型车

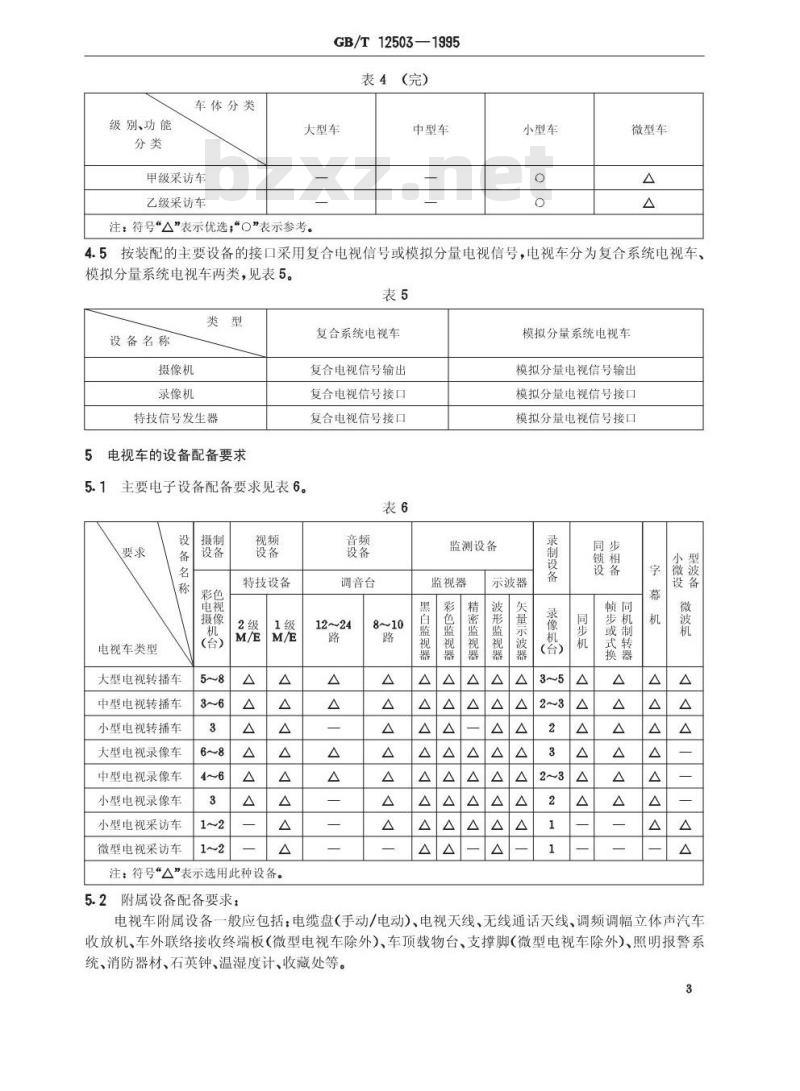

4.5按装配的主要设备的接口采用复合电视信号或模拟分量电视信号，电视车分为复合系统电视车、模拟分量系统电视车两类，见表5。表5
设备名称
摄像机
录像机
特技信号发生器
电视车的设备配备要求
主要电子设备配备要求见表6。
电视车类型
大型电视转播车
中型电视转播车
小型电视转播车
大型电视录像车
中型电视录像车
小型电视录像车
小型电视采访车
微型电视采访车
特技设备
注：符号\△”表示选用此种设备。5.2附属设备配备要求：
复合系统电视车
复合电视信号输出
复合电视信号接口
复合电视信号接口
调音台
监测设备
监视器
黑白监视器
彩色监视器
精密监视器
模拟分量系统电视车
模拟分量电视信号输出
模拟分量电视信号接口
模拟分量电视信号接口
录制设备
示波器
波形监视器
失量示波器
务制料
同步机
微波机
电视车附属设备一般应包括：电缆盘（手动/电动）、电视天线、无线通话天线、调频调幅立体声汽车收放机、车外联络接收终端板（微型电视车除外）、车顶载物台、支撑脚（微型电视车除外）、照明报警系统、消防器材、石英钟、温湿度计、收藏处等。3
6技术要求与试验方法
6.1一般要求与试验方法
6.1.1一般要求
GB/T12503—1995
6.1.1.1电视车在确保制作功能的基础上，设备的配置、布局应合理，以保证车内有最大的工作空间，电视车具有良好的稳定性能、可靠性能、运行性能、合理的操作性能，方便的拆装、维修性能，以及工作人员良好的舒适性。
6.1.1.2对电视车使用的机械结构设备（如机柜、机架等)的设计，应符合GB3047.2的规定。对于操作台的设计应符合GB7269的规定。6.1.1.3电缆盘的设计应保证合理的卷缆速度（平均20m/min左右），以及收放电缆及拆装的方便性，并具有保护措施。
6.1.1.4对于整车的机械结构设备、电视设备、电气设备安装的抗振性能应符合GB4798.5中机械条件“5M3”的要求，且对缆线的焊接及装配应符合加工工艺的要求。6.1.1.5各类电视车应有明显的标志，外观图案应具有明显的电视车特点。6.1.1.6各类电视车应充分地考虑检修的方便性，应配有适当的维修门、维修照明灯和维修（电器）工具。
6.1.1.7各类电视车应配有各类的辅助设备。除车体配备的辅助设备外，应根据各地区用户的要求配备遮逢、太阳伞、煤油暖炉、防冻油、去湿机等。6.1.1.8车体及车内设备的外观应无明显的划痕、裂纹、变形、机械损伤和镀涂层剥落现象，表面无锈蚀，紧固件无松动。
6.1.1.9在电网发电机进行三相或单相供电（相电压：220V土10%，频率：50Hz士1Hz)的条件下，电视车应能正常工作。
6.1.2试验方法
对本标准所规定的一般要求，通常采用视查法进行检查；对于6.1.1.2应根据GB3047.2，采取直接在机械结构设备上进行测量的方法，对于6.1.1.4按GB4798.5中“5M3”的要求在操作台上进行测量检验。
6.2电视车车体规格、性能要求与试验方法6.2.1电视车车体规格、性能要求及试验方法见表7。表？
车体尺寸
全长L
总宽6
车辆载员，人
总质量，t
总载重量，
爬坡性能，(°)
电视车
电视车
8>L≥7
电视车
7>L≥4.6
电视车
试验方法
视查法
按GB/T12647
规定进行
按GB/T12539
规定进行
最小转弯半径，m
重心、平衡
对环境污染
GB/T12503—1995
电视车
电视车
电视车
电视车
车身防雨、防尘要求应在产品标准中规定应在产品标准中规定
应符合GB/T14761.5的规定要求
试验方法
按GB/T12540
规定进行
按GB/T12478
GB/T12480
规定进行
按GB/T12647
GB/T12538
规定进行
按GB3845规定进行
6.2.2电视车的实际载重量应不超过总载重量的80%。此时的重心允许偏差为土5%（车体设计的理论重心到后桥距离为百分之百）。6.3视频、音频系统电性能要求与测量方法视频、音频系统的组成见附录A(提示的附录)。6.3.1测量条件
a）温度：15~35℃；
b）相对湿度：45%~75%；
c）大气压：86~106kPa。
6.3.2测量仪器
6.3.2.1电视测量信号发生器
电视测量信号发生器产生的测试信号及其技术要求应符合GB3659的规定。6.3.2.2电视波形监视器
双通道输入，反射损耗：>40dB；灵敏度：[0.5~2V（满刻度电压)】士5mV；垂直频响：0~10MHz，士0.2dB。6.3.2.3示波器
带宽：≥20MHz；
灵敏度：10mV/cm；
扫描扩展×10：量程扩展×5可调，可以延时。6.3.2.4失量示波器
双通道输入，反射损耗：≥40dB；失量显示：幅度误差士5%，相位误差士1.2°；微分相位分辨率，<0.1°；
微分增益分辨率，<0.5%。
6.3.2.5视频杂波测量仪
频率范围：40Hz10MHz；
测量范围：0~80dB；
精度：士1dB。
GB/T12503—1995
6.3.2.6色/亮度增益差，色/亮度时延差测试仪色/亮度增益差：-50~5dB，士0.1dB；色/亮度时延差：-100~100ns，士3ns；反射损耗：0~60dB，士0.05dB；介入增益：0~50dB，士0.05dB。6.3.2.7模拟分量电视测试信号发生器模拟分量电视测试信号发生器应能产生模拟分量的彩条信号、扫频信号、多波群信号、多脉冲信号、正弦平方波和条脉冲信号、蝴蝶结信号、阶梯信号、场方波信号，平场信号等。6.3.2.8模拟分量电视波形监视器除随机杂波外，其他模拟分量电视信号指标均可用模拟分量电视波形监视器测量。6.3.2.9精密黑白监视器
图像清晰度：≥800线；
亮度鉴别等级：≥10级；
图像重显率：100%。
6.3.2.10精密彩色监视器
图像清晰度：≥400线；
图像重显率：100%；
色度通道饱和度控制范围：0~120%。6.3.2.11正弦波信号发生器
频率范围：1Hz~1MHz
非线性失真：电压输出时<0.1%，功率输出时<0.5%。6. 3.2. 12
音频失真仪
基波频率范围：20Hz~20kHz连续可调；准确度：满刻度的士5%。
6.3.3电视车的视频、音频系统电性能要求和测量方法见表8、表9和表10。表8适用于复合电视信号系统部分，表9适用于模拟分量电视信号系统部分，表10适用于音频系统。
介入增益
增益/频率特性
0~6MHz
0~8MHz
色度-亮度增益差
色度-亮度时延差
k因子
亮度非线性失真
微分增益(DG)免费标准下载网bzxz
微分相位(DP）
反射损耗
测量方法
按GB3659中3.2.1进行
按GB3659中3.5.5进行
按GB3659中3.5.3进行
按GB3659中3.5.4进行
按GB3659中3.5.2进行
按GB3659中3.4.1进行
按GB3659中3.4.3进行
按GB3659中3.4.4进行
按GB3659中3.1进行
非线性
信杂比
信杂比（不加权）
电源干扰抑制
串扰抑制
v(峰—峰值）
v(峰—峰值）
（不加权）
GB/T12503—1995
（完）
0.70±0.02
0.525±0.015
0.525±0.015
0.70±0.02
0.525±0.015
0.525±0.015
(<5MHz)±0. 5
测量方法
按GB3659中3.3.1进行
按GB3659中3.3.2进行
按GB3659中3.3.5进行
测量方法
模拟分量电视测试信号发生器输出“彩条”信号，送至被测设备输入端，用模拟分量电视波形监视器测量被测设备输入电压波形（用100/0/75/0彩条信号）。
模拟分量电视测试信号发生器输出“彩条”信号，送至被测设备输入端，用模拟分量电视波形监视器测量被测设备输出电压波形（用100/0/75/0彩条信号）。
(≤5 MHz)±1
(≤2.5 MHz)±0. 5(≤2. 5MHz)±1Y
(<2.5MHz)±0.5(<2.5MHz)±1
模拟分量电视测试信号发生器输出\扫频”信号，送至被测设备输入端，用模拟分量电视波形监视器测量被测设备输出电压的幅频特性（以0.125MHz的幅度为准）。模拟分量电视测试信号发生器输出阶梯”信号，送至被测设备输入端，用模拟分量电视波形监视器“微分”档测量被测设备输出电压。按GB3659中3.4.1进行计算。模拟分量电视测试信号发生器输出“平场”信号，送至被测设备输入端，用视频杂波测量仪分别测各通道的信杂比。按GB3659中3.3.1进行。
模拟分量电视测试信号发生器输出“正弦平方波和条脉冲”信号，送至被测设备输入端，用模拟分量电视波形监视器测量被测设备输出电压波形。按GB3659中3.5.2进行。模拟分量电视测试信号发生器输出“蝴蝶结”信号（Y信道加500kHz，700mV（峰峰值）正弦波脉冲串，R一Y，B一Y信道加502kHz，±350mV），正弦波送至被测设备输入端，用模拟分量电视波形监视器蝴蝶结”档测量被测设备输出电压所造成的波形。根据包络零点偏离中心的距离与时标刻度间的关系，读出时延值（见图1)。7
输出阻抗
输出信号电平
幅/频特性
(相对于1kHz)
非线性谐波失真
信噪比
GB/T12503—1995
表９(完）
500 kHz
测量方法
按GB3659中3.3.5进行。
502kHz
WWWWW- R-1
40Hz处
15kHz处
6.4环境适应性要求与试验方法
6.4.1气候环境要求
600Q平衡式
(0或4)±0.15
600Q平衡式
或非平衡式
测量方法
按GB9003中
2.2进行
按GB9003中
2.3进行
按GB9003中
2.4.1进行
按GB9003中
2.5.1进行
按GB9003中
2.6进行
在下述环境条件下，空调、加热器工作0.5～1h后，车内工作环境应保证温度为10~28℃；湿度为55%~80%。
温度：-15~45℃；
相对湿度：<90%；
大气压：86~106kPa。
6.4.2气候环境试验方法
GB/T12503—1995
6.4.2.1在常温条件下（一般为20℃左右），电视车连续工作12h后，各项电气指标应符合本标准要求。
6.4.2.2在一15℃低温条件下，车内加热器工作，使车内温度达到15～28℃，电视车连续工作8h后，各项电气指标应符合本标准要求。6.4.2.3在45℃高温条件下，车内空调器工作，使车内温度达到15～28℃，摄像机处应配阳伞，电视车连续工作8h后，各项电气指标应符合本标准要求。6.4.3机械环境适应性要求与试验方法（跑车试验）电视车以每小时20～40km的速度在三级公路上运行100km后，电视车的各项技术要求应符合本标准6.3.3条的有关规定。
6.5安全要求与试验方法
6.5.1电视车内配套的设备安全要求与试验方法按GB9378的有关规定进行。6.5.2电视车应具有良好的接“地”措施；车内机械结构设备的外壳应具有良好的屏蔽措施；车内的灯光照明系统供电系统应进行严格设计，供电系统必须配置隔离变压器，不采用高压220V的照明灯。7检验规则
7.1检验分类
电视车的检验分为定型检验（设计和生产定型检验）、交收检验和例行检验。7.2定型检验
7.2.1设计定型检验应在新品使用半年以后进行，生产定型检验应在此产品生产五辆车以后进行。7.2.2设计及生产定型检验应按本标准中5,68章的规定逐项进行检验。7.2.3设计定型时，对不合格的项目，应查明原因，改进设计后，重新进行检验，直至达到本标准要求为止。
7.2.4生产定型时，对于不合格的项目，应在查明原因并修复后，重新进行检验，若再发现不合格的项目，则应停止检验，并且判定生产定型不合格。7.3交收检验
7.3.1交收检验每辆车都必须进行。7.3.2交收检验的项目包括本标准中的5，6，8章规定的各项，每项检验都必须符合本标准要求。高温、低温、跑车试验项目进行与否由生产厂家和用户协商确定。7.4例行检验
7.4.1例行检验的周期为3a。
7.4.2例行检验样本数为1辆。
7.4.3例行检验应在本单位质量管理部门或上级指定的质量检测单位进行。7.4.4例行检验应按本标准56,8章的规定逐项进行检验。7.4.5对于检验中发现的不合格项目，应在查明原因并修复后，重新进行检验。检验合格，则判定该批产品为合格品，若不合格，则判定该批产品为不合格品。8标志、运输、贮存
8.1标志
a）制造广名；
b）产品名称；
c）商标；
d）产品型号或标记；
e)制造日期(或编号)或生产批号。运输
采取自行运输方式或托运。
8.3贮存
GB/T12503
—1995
a）贮存场所为具有良好通风条件的专用车库；b）长期贮存时定期上电维护；
c）连续贮存不得超过半个月，超过半个月必须通电。贮存超过半年以上，则应重新进行交收检验后方能出厂。
