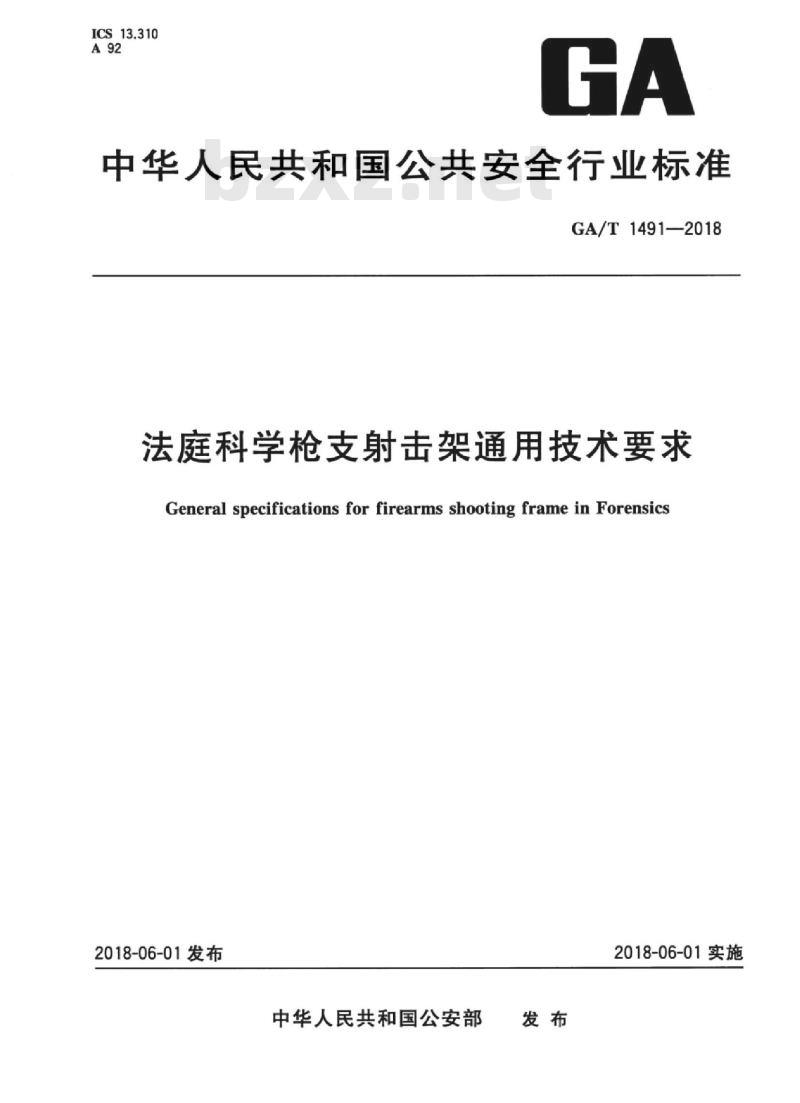

【GA公共安全标准】 法庭科学枪支射击架通用技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T1491—2018
法庭科学枪支射击架通用技术要求General specifications for firearms shooting frame in Forensics2018-06-01发布
中华人民共和国公安部
2018-06-01实施

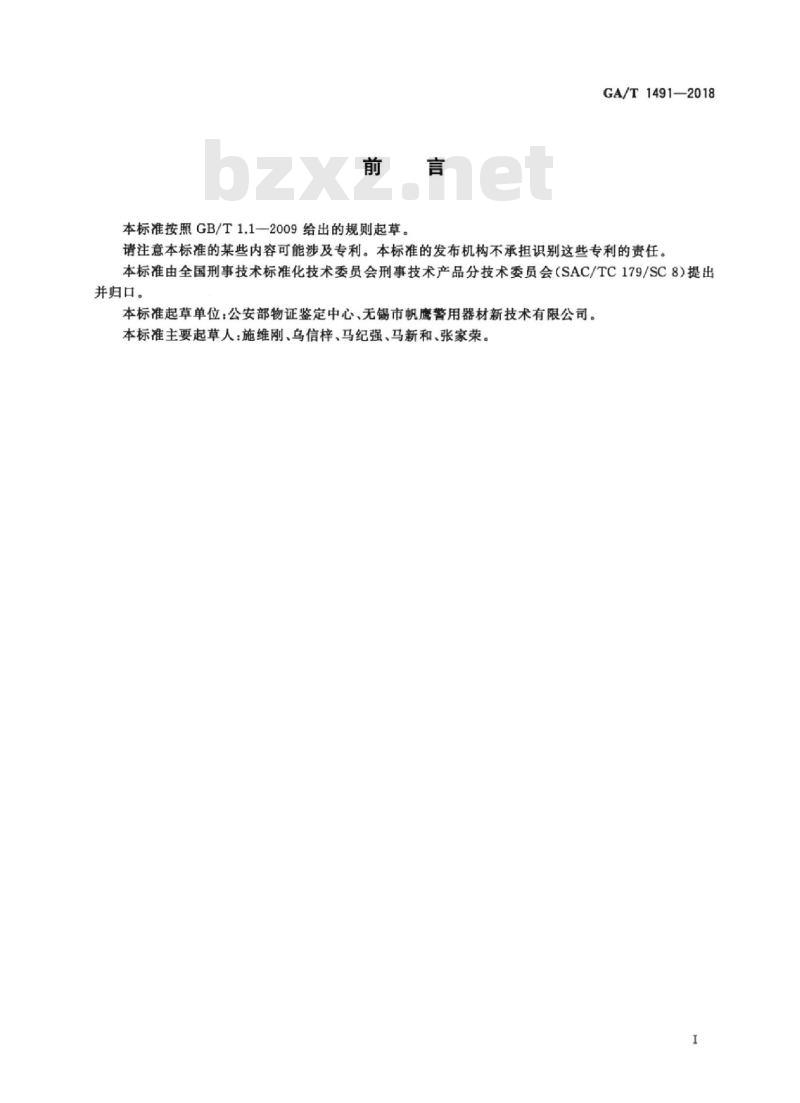

本标准按照GB/T1.1一2009给出的规则起草。GA/T1491—2018
请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准由全国刑事技术标准化技术委员会刑事技术产品分技术委员会（SAC/TC179/SC8）提出并归口。
本标准起草单位：公安部物证鉴定中心、无锡市帆鹰警用器材新技术有限公司。本标准主要起草人：施维刚、乌信梓、马纪强、马新和、张家荣。1范围

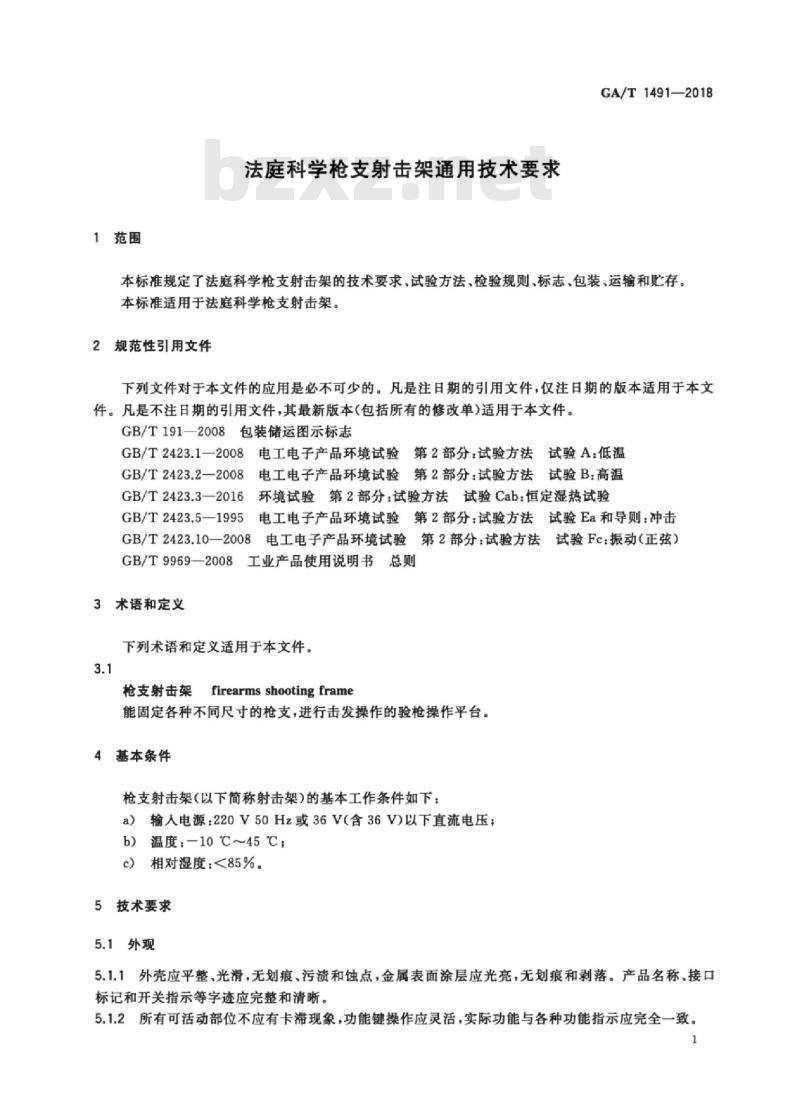

法庭科学枪支射击架通用技术要求GA/T1491—2018
本标准规定了法庭科学枪支射击架的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于法庭科学枪支射击架。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.5一1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击3电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.10—2008
GB/T9969—2008工业产品使用说明书总则3术语和定义
下列术语和定义适用于本文件。3.1
枪支射击架
firearms shooting frame
能固定各种不同尺寸的枪支，进行击发操作的验枪操作平台。4基本条件
枪支射击架（以下简称射击架）的基本工作条件如下a）输人电源：220V50Hz或36V（含36V以下直流电压：b）温度：-10℃～45℃；
e）相对湿度：<85%。
5技术要求
5.1外观
5.1.1外壳应平整、光滑，无划痕、污渍和蚀点，金属表面涂层应光亮，无划痕和剥落。产品名称、接口标记和开关指示等字迹应完整和清晰。5.1.2所有可活动部位不应有卡滞现象，功能键操作应灵活，实际功能与各种功能指示应完全一致。1
GA/T1491—2018
5.2机电性能
机电性能包括：
a）夹持器两翼最大张开距离应不小于70mm；前、后夹持器的最大调节距离应不小于500mm；b)
台面最大缓冲距离应不小于10mm；d)
击发器的击发杆行程应为10mm~20mm；e
长枪枪管水平方向调节角度应为一5°～20°，手枪枪管水平方向调节角度应为一20°～35°夹持器夹持力应不小于200N；
击发器击发力应不小于80N；
h）击发杆行程往返1次的时间应不大于20s；i
无线遥控击发装置与无线遥控发射器距离应不小于30m。5.3机械安全性能
质量应不小于80kg。
5.3.2应有金属安全罩壳，其金属材料板厚不小于1.9mm。5.4电气安全性能
5.4.1电源输人端与外壳裸露金属部分两端在承受500V直流电压的条件下，绝缘电阻应不小于20Mn。
5.4.2电源输人端与外壳裸露金属部分两端应能承受50Hz，有效值为1500V的交流电压的耐压试验，历时1min，无击穿和飞弧现象。5.5气候环境适应性
气候环境适应性包括：
a）高温试验：射击架在温度为55℃土2℃的条件下连续工作2h后，应正常工作；b）低温试验：射击架在温度为一10℃土2℃的条件下连续工作2h后，应正常工作；恒定湿热试验：射击架在温度为20C土2℃，相对湿度为85%的条件下连续工作24h后，应正常工作。
5.6机械环境适应性
5.6.1射击架应能承受振频为35Hz，振幅为0.35mm，历时30min的振动试验，无机械损伤，应正常工作。
5.6.2射击架应能承受脉宽为11ms，加速度为150m/s2，历时30min的冲击试验，无机械损伤，应正常工作。
6检验方法
6.1外观
6.1.1目测检验，判定结果是否符合5.1.1的要求。6.1.2手动操作检验，判定结果是否符合5.1.2的要求。2

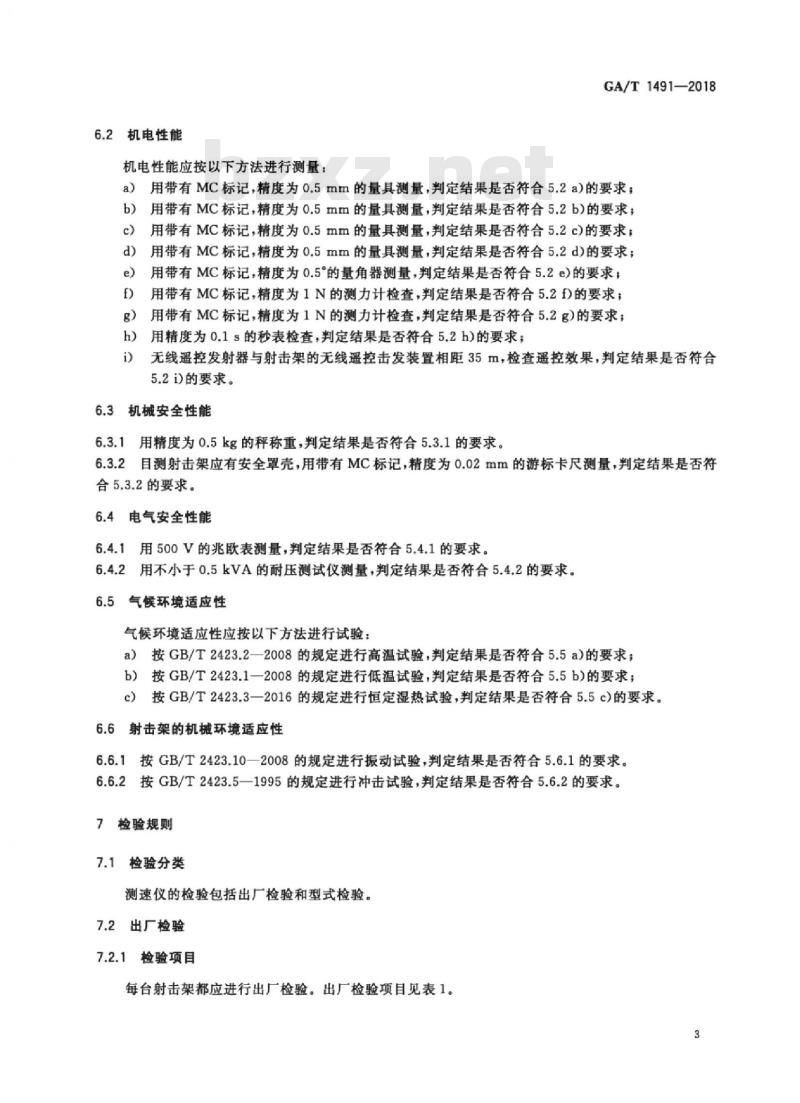

6.2机电性能
机电性能应按以下方法进行测量：GA/T1491—2018
a）用带有MC标记，精度为0.5mm的量具测量，判定结果是否符合5.2a）的要求；b）用带有MC标记，精度为0.5mm的量具测量，判定结果是否符合5.2b)的要求；e)
用带有MC标记，精度为0.5mm的量具测量，判定结果是否符合5.2c)的要求；用带有MC标记，精度为0.5mm的量具测量，判定结果是否符合5.2d)的要求；d)
用带有MC标记，精度为0.5的量角器测量，判定结果是否符合5.2e）的要求；用带有MC标记，精度为1N的测力计检查，判定结果是否符合5.2的要求；用带有MC标记，精度为1N的测力计检查，判定结果是否符合5.2g)的要求；g）
h）月
用精度为0.1s的秒表检查，判定结果是否符合5.2h)的要求；i
无线遥控发射器与射击架的无线遥控击发装置相距35m，检查遥控效果，判定结果是否符合5.2i的要求。
6.3机械安全性能
6.3.1用精度为0.5kg的秤称重，判定结果是否符合5.3.1的要求。6.3.2目测射击架应有安全罩壳，用带有MC标记，精度为0.02mm的游标卡尺测量，判定结果是否符合5.3.2的要求。
6.4电气安全性能
6.4.1用500V的兆欧表测量，判定结果是否符合5.4.1的要求。6.4.2用不小于0.5kVA的耐压测试仪测量，判定结果是否符合5.4.2的要求。6.5气候环境适应性
气候环境适应性应按以下方法进行试验：a）按GB/T2423.2—2008的规定进行高温试验，判定结果是否符合5.5a)的要求；b）按GB/T2423.1一2008的规定进行低温试验，判定结果是否符合5.5b)的要求；c）按GB/T2423.3一2016的规定进行恒定湿热试验，判定结果是否符合5.5c)的要求。6.6射击架的机械环境适应性
6.6.1按GB/T2423.10一2008的规定进行振动试验，判定结果是否符合5.6.1的要求。6.6.2按GB/T2423.5—1995的规定进行冲击试验，判定结果是否符合5.6.2的要求。7检验规则
7.1检验分类
测速仪的检验包括出厂检验和型式检验。7.2出厂检验
7.2.1检验项目
每台射击架都应进行出厂检验。出厂检验项目见表1。3
GA/T1491—2018
判定规则
按表1规定的出厂检验项目检验合格，判该产品为合格。表一
出厂检验项目、型式检验项目分类序号
标准条款
机电性能
检验项目
机械安全性能
电气安全性能
气候环境适应性
机械环境适应性bzxz.net
注：“”表示进行该项试验；“一”表示不进行该项试验7.3
型式检验
一般规定
射击架有下列情况之一时应进行型式检验：新产品投产时；
出厂检验
当产品结构，元器件或工艺发生变化可能影响产品性能时：正常生产时，每2年进行1次：
停产1年恢复生产时。
抽样规则
型式检验的样品从出厂检验合格的产品中随机抽取，每次为1台。7.3.3
判定规则
型式检验
表1规定的型式检验项目全部合格，判定产品合格。若有不合格项目，则对该项目进行加倍复验。若仍不合格，则判产品不合格。8标志，包装、运输和赔存
8.1标志
产品上应有清晰和牢固的标志，并标有下列内容：a)
制造厂名及商标；
产品名称、型号和规格
产品标准号：
制造日期和出厂编号。
包装箱应标有下列内容：
制造厂名称和商标；
产品名称和型号；
制造日期或代号：
d）毛重和外形尺寸：
e）“向上”“防雨”怕湿”等字样和标记，应符合GB/T191—2008的规定。2包装
GA/T1491—2018
射击架用塑料袋包装后装人包装箱，并固定牢固。箱内应附有使用说明书、保修卡、检验合格证和相关附件等。使用说明书应符合GB/T9969一2008的规定。B运输
带包装的射击架可用任何运输工具运输。运输中严禁重压、抛掷和日晒雨淋。8.4购存
射击架应贮存在环境温度一10℃～40℃、相对湿度不大于85%的库房内，库房的空气中不应含有其他腐蚀性气体，且无强烈的机械振动、冲击和强磁场作用。
