【GA公共安全标准】 法庭科学游动配光照相技术规范

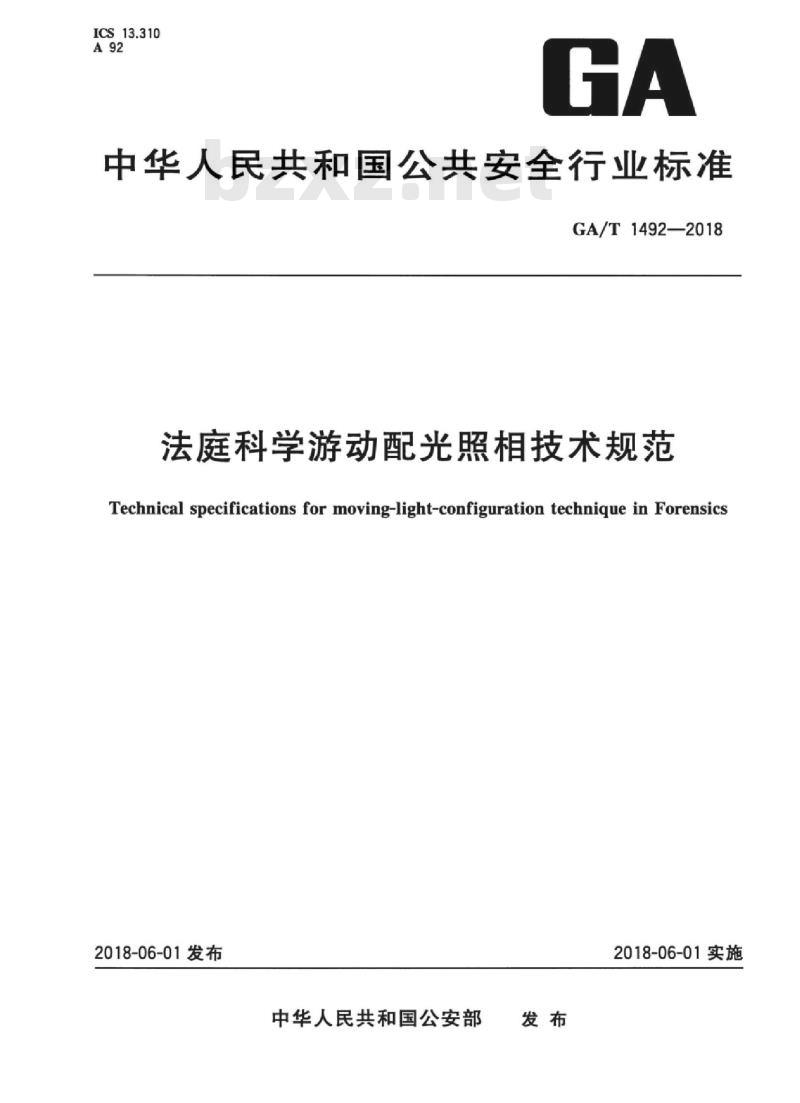

ICS_13.310
中华人民共和国公共安全行业标准GA/T1492—2018
法庭科学游动配光照相技术规范Technical specifications for moving-light-configuration technique in Forensics2018-06-01发布
中华人民共和国公安部
2018-06-01实施

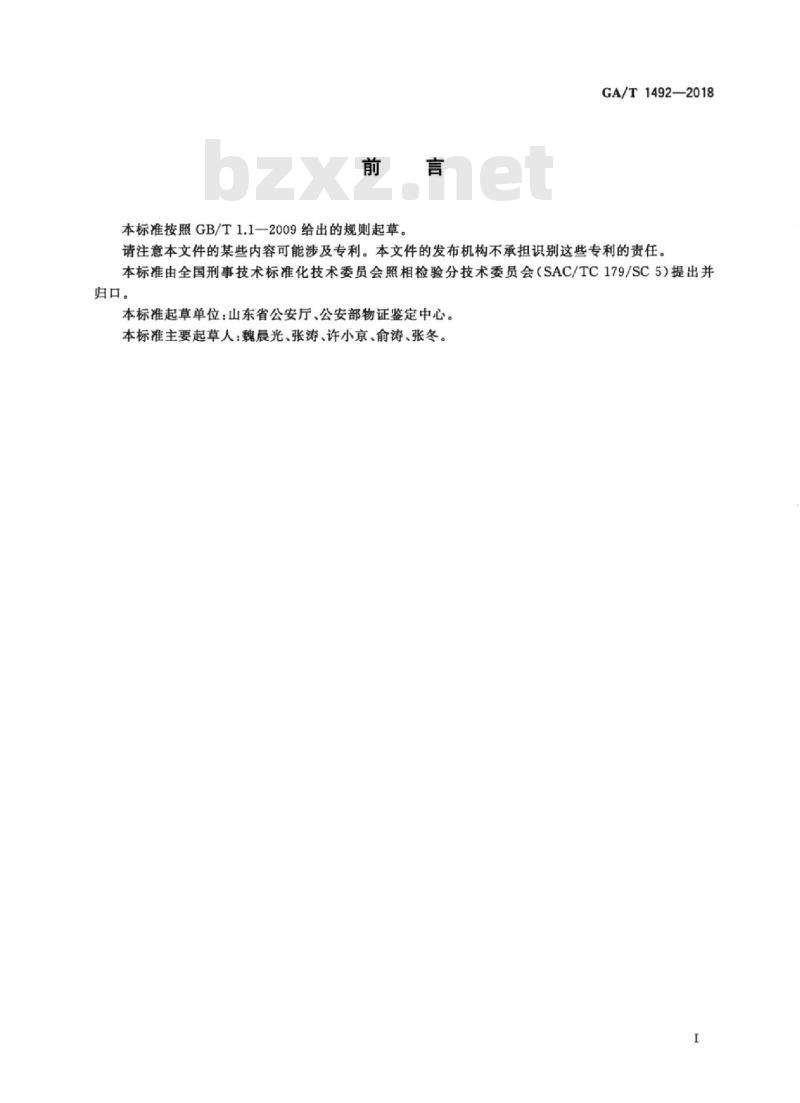

本标准按照GB/T1.1一2009给出的规则起草。GA/T1492—2018
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国刑事技术标准化技术委员会照相检验分技术委员会（SAC/TC179/SC5）提出并归。
本标准起草单位：山东省公安厅、公安部物证鉴定中心。本标准主要起草人：魏晨光、张涛、许小京、俞涛、张冬。1范围
法庭科学游动配光照相技术规范本标准规定了法庭科学游动配光照相的技术规范GA/T1492—2018
本标准适用于我国刑事、民事、治安等案件及交通肇事、自然灾害事故等事件中痕迹物证的游动定向配光照相方法。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GA/T1200—2014法庭科学物证照相配光检验方法3术语和定义
下列术语和定义适用于本文件。3.1
moving-light-configuration
游动配光
在拍照曝光过程中，根据被拍客体及痕迹表面的具体性质和状态，光源沿着某一特定轨迹运动的配光方法。
4设备器材
照相器材wwW.bzxz.Net
4.1.1照相机镜头
焦距为中焦以上定焦镜头或微距镜头。4.1.2
近摄器材
近摄接圈、近摄皮腔。
4.1.3附属器材
翻拍架、客体支架、定时表、比例尺、快门线、固定光源的可伸缩挂臂导轨。4.2光源
亮度可调式白炽灯、小型平面光源、多波段光源等。5技术方法
5.1器材准备
将相机固定在翻拍架上，拍照模式设为手动。根据实际拍照条件相应调整相机白平衡、感光度，压1
GA/T1492—2018

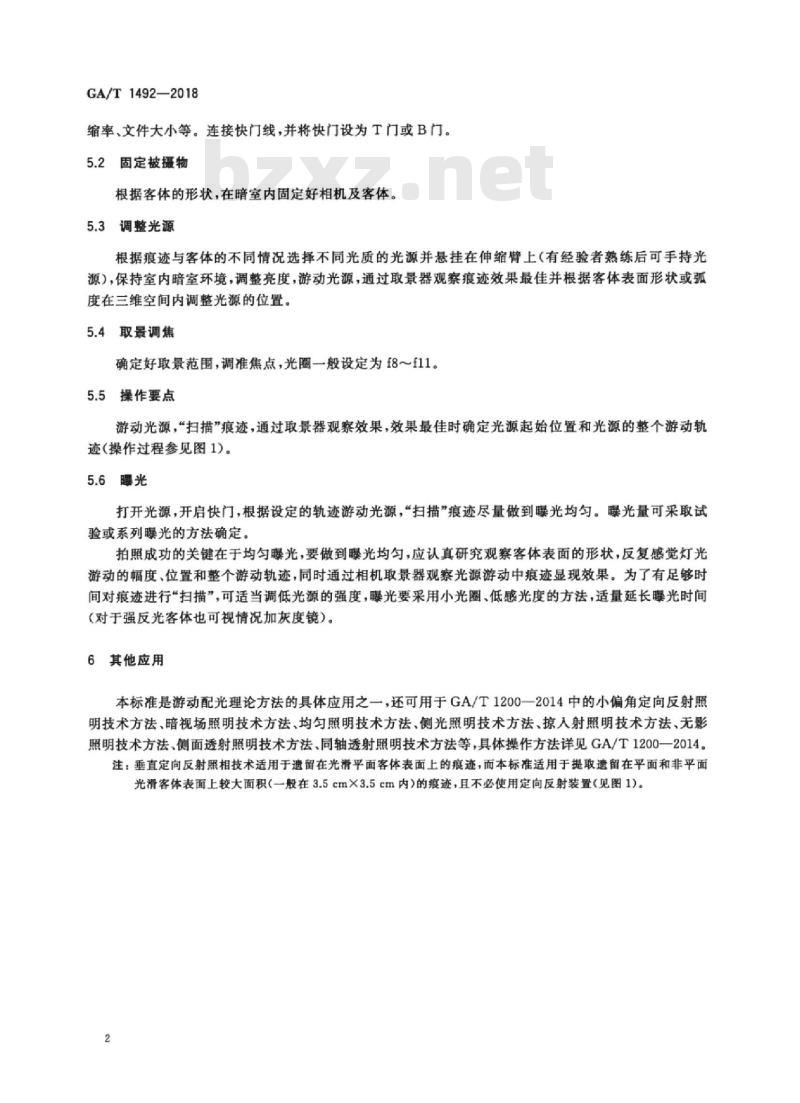

缩率、文件大小等。连接快门线，并将快门设为T门或B门。5.2固定被摄物
根据客体的形状，在暗室内固定好相机及客体。5.3调整光源
根据痕迹与客体的不同情况选择不同光质的光源并悬挂在伸缩臂上（有经验者熟练后可手持光源），保持室内暗室环境，调整亮度，游动光源，通过取景器观察痕迹效果最佳并根据客体表面形状或弧度在三维空间内调整光源的位置。5.4取景调焦
确定好取景范围，调焦点，光圈一般设定为f8～f11。5.5操作要点
游动光源，“扫描”痕迹，通过取景器观察效果，效果最佳时确定光源起始位置和光源的整个游动轨迹（操作过程参见图1)。
5.6曙光
打开光源，开启快门，根据设定的轨迹游动光源，“扫描”痕迹尽量做到曝光均勾。曝光量可采取试验或系列赚光的方法确定。
拍照成功的关键在于均匀曝光，要做到曝光均匀，应认真研究观察客体表面的形状，反复感觉灯光游动的幅度、位置和整个游动轨迹，同时通过相机取景器观察光源游动中痕迹显现效果。为了有足够时间对痕迹进行“扫描”，可适当调低光源的强度，曝光要采用小光圈、低感光度的方法，适量延长曝光时间（对于强反光客体也可视情况加灰度镜）。6其他应用
本标准是游动配光理论方法的具体应用之一，还可用于GA/T1200一2014中的小偏角定向反射照明技术方法、暗视场照明技术方法，均匀照明技术方法、侧光照明技术方法、掠入射照明技术方法，无影照明技术方法，侧面透射照明技术方法，同轴透射照明技术方法等，具体操作方法详见GA/T1200一2014。注：垂直定向反射照相技术适用于遗留在光滑平面客体表面上的痕迹，而本标准适用于提取遗留在平面和非平面光滑客体表面上较大面积（一般在3.5cm×3.5cm内）的痕迹，且不必使用定向反射装置（见图1)。2
游动入射光
反射光
非平面激途

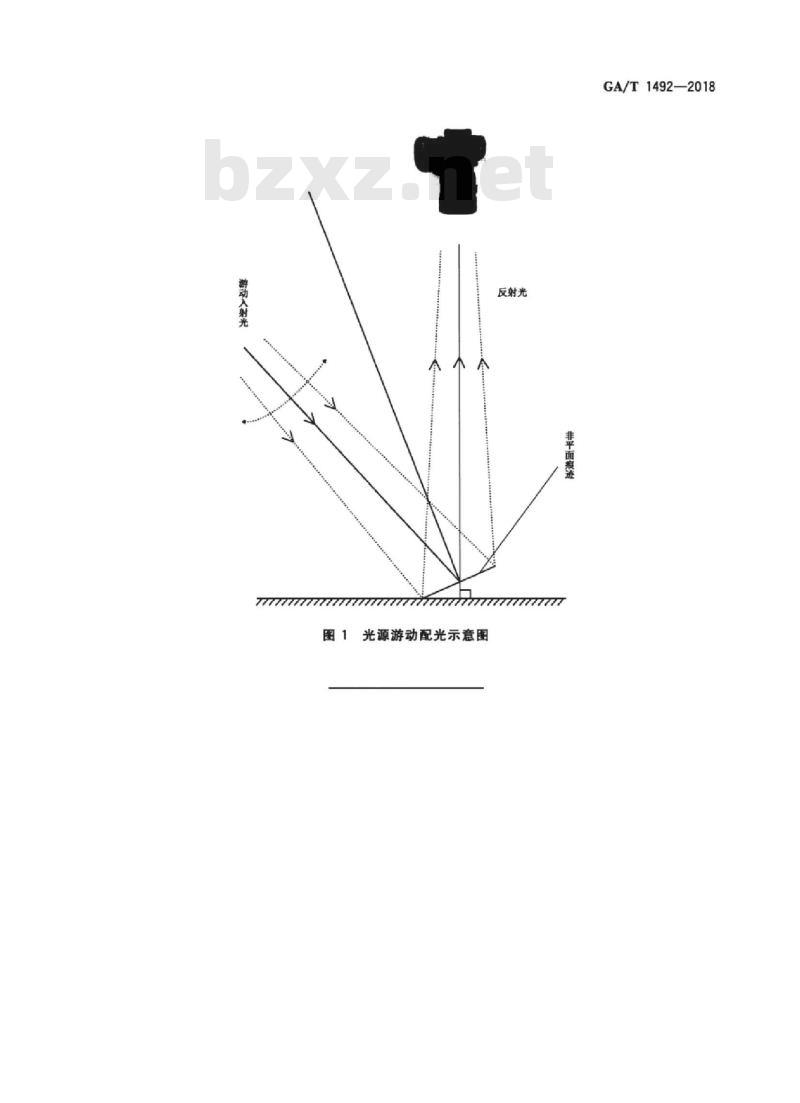

17777777777777777777777777777777777777777777777图1光源游动配光示意图
GA/T1492—2018
