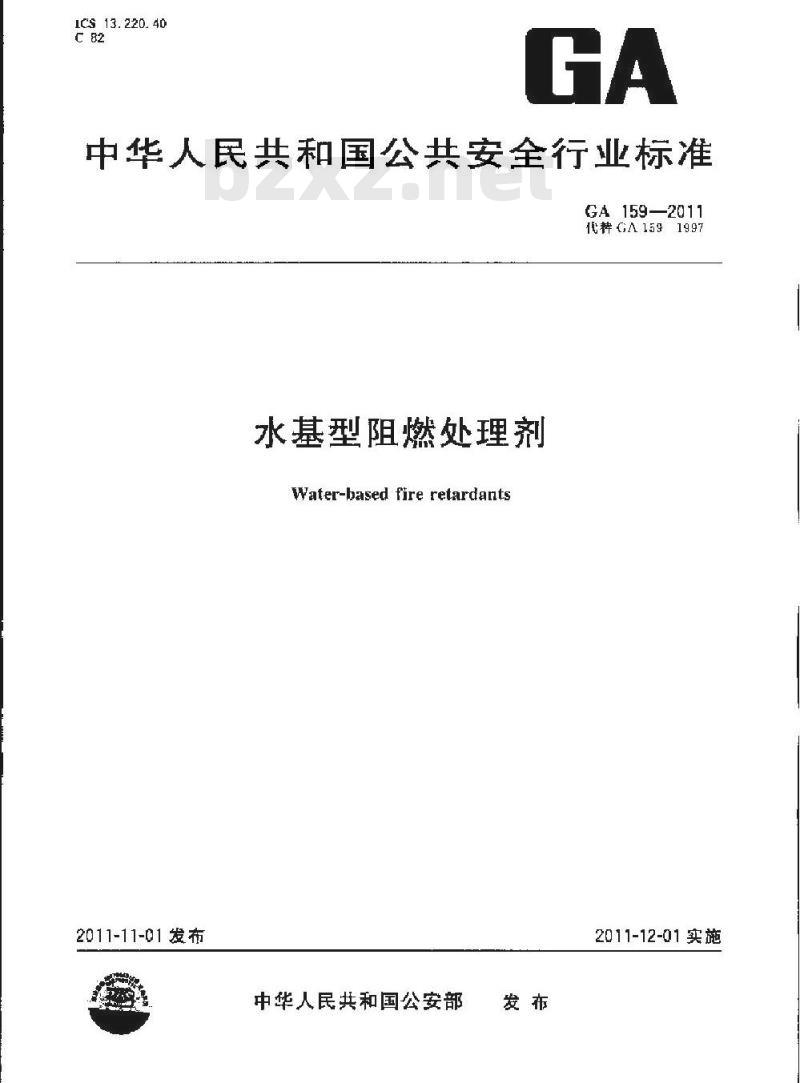

【GA公共安全标准】 水基型阻燃处理剂

ICS 13.220. 40
中华人民共和国公共安全行业标准GA159—2011
优GA1591997
水基型阻燃处理剂
Water-based fireretardants
2011-11-01 发布
中华人民共和国公安部
2011-12-01实施

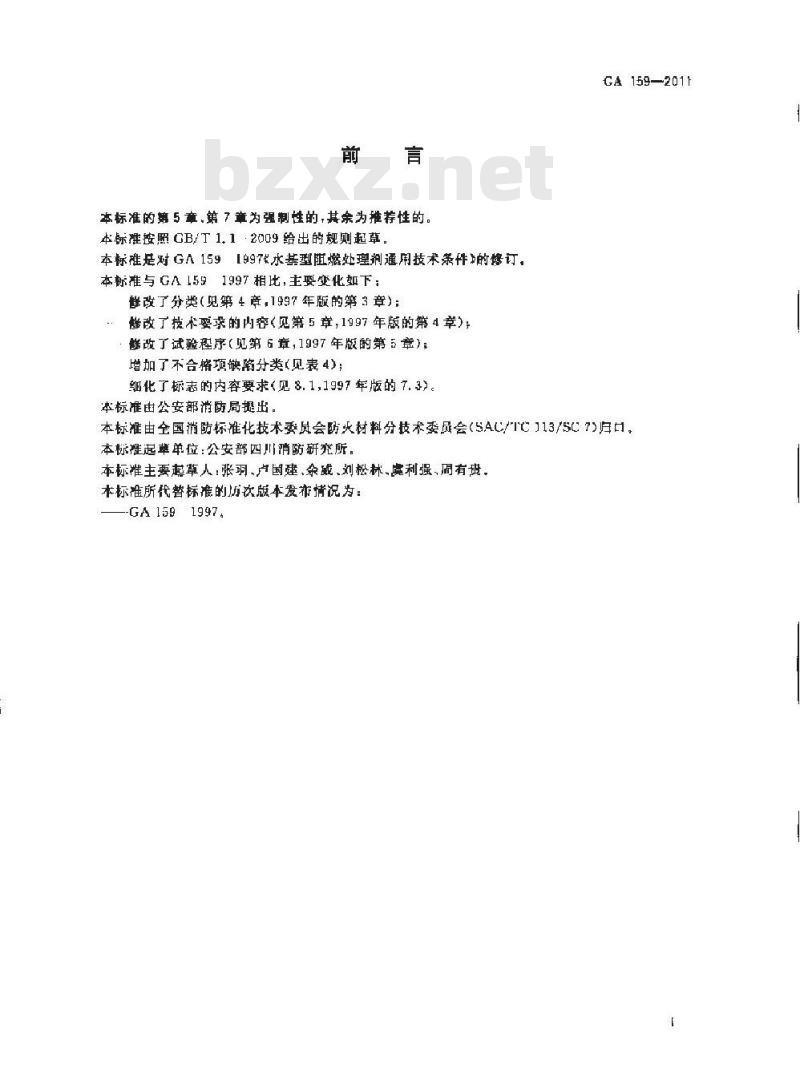

本标准的第5章,第7章为强制性的,其余为推荐性的。本标准按照 CB/T 1.1 ·2009 给出的规则起草。本标准是对GA159[997水基型阻燃处理剂通用技术茶作>的修订，本标准与 GA 159 1997 相比,主要变化如下:魅改了分类（见第4章，1997年版的第3章）；改了技术要求的内容（见第 5章,1997年版的第4章);静改了试验程序(见第 6 章,1997 年版的第 5 章);增加了不合搭项缺陷分类(见表4)；细化了标志的内容要求(见 8. 1,1997 年版的 7. 3)。率标准由公安部消防局提出。
GA 159—2011
本标准由全国消防标准化技术委具会防火材料分技术委员会(SAC/TC J13/SC7)归口，本标准起萃单位：公安部四川消防研究所。本标雄主要起草人：张羽、卢国建、余戴、刘松林.虞利强、周有盘，本标准所代替标准的历次版本发布情况为：--GA1591997.

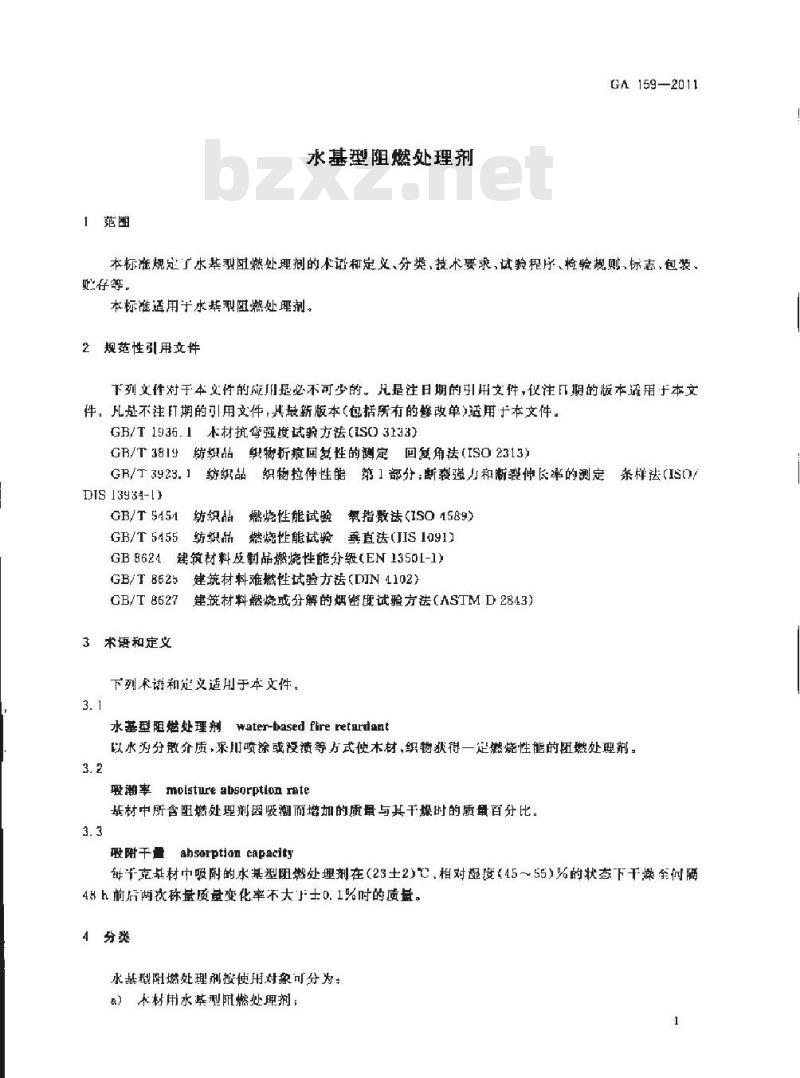

1范围
水基型阻燃处理剂
GA 159—2011
本标准规定了水基型阻燃处理捌的术语和定义、分类，技术要求，试验程序、检验规则，标志，包装、存等。
本标准适用于水毕型阻燃处剂。2规范性引用文件
下列文件对于本义件的成是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注订期的引用文件，其最新版本(包括所有的改单>适用于本文件。GB/T1936.1材扰弯强度试验方法(S0 3133）GB/T3819纺组品织物折痕国发性的测定回复角法（IS02313）GB/T3923.1纺织品织物拉伸性能第1部分：断囊强力和断裂伸长率的测定条样法（IS(O/DIS 139$4-1
GB/T 5451
纺织器燃烧性能试验氧指数法（IS01589）GB/T 5455纺织品燃烧性能试验垂直法(JIS 1091)GB8624建筑材料质制品凝烧性能分级(EN13501-1)GB/T 8625建筑材料难燃性试验方法(DJN 4102)7建筑材料燃烧或分解的烟密度试验方法（ASTMD2843）GB/T 8627
3术语和定文
下列术语和链文适用于本文件。3.1
+water-based ffre retardand
水基型阻燃处理剂
以水为分散介质，采用喷途或没溃等方式使木材，织物获得一定燃烧性能的斑燃处理剂3.2
molsture absorptlon rate
设潮率
基材中所含阻燃处理剂因吸溯而增加的质量与其干爆时的质量百分比。3.3
股附干量absorptiocapaci
每于克基材中吸附的水基型阻燃处理剂在(23土2),相对湿度45～55)%的状态下干燥至间4Hh前后两殊量质量变化率不大下士0.1%时的质量。4分类
水基型阻燃处理剂按使用对象可分为：）不材用水基型阻燃处理剂：
GA159—2011
b）织物用水基型阻燃处理剂：
木材及织物用水基型阻燃处理剂。5技术要求
5.1水基型阻燃处理剂
5.1.1液体水基型阻燃处理剂的外观状态应无沉淀，无色或浅色均匀液体5.1.2固体水基型阻燃处理剂在按生产商规定的比例溶解后，外观状态应符合5.1.1的要求。5.1.3液体水基型阻燃处理剂的pH值应为55.2.1经水基型阻燃处理剂处理后的基利外观、颜色不应有明显改变麦面不质有可见的固体残留物
或明最斑迹。
理剂处里后的基材应满足表1的要求。木材及织物用水基型限燃处理剂处理5.2.2经水基型阻燃处
木材和织物基材需同时满足
吸潮率/%
折痕回复角/（
抗毒强度损失率
断型强力损失率
支！的要求。
经水基型阻燃处理剂处理后基材的要求技不子
海木材
然烧余长度最小值用
烧性能
烟密度等级
莞剩余长度平均值≥150mm，
烟气温座≤200℃
5.2.3水基型阻燃处理剂处理的生材，其吸量饰绍划公贝
表2水基型阳缺外理剂用量
毁附干量/（g/kg）
6试验程序
6.1试件的制备
6.1.1试验用基材
水基型阻燃处理剂试验用基材应符合下列要求：2
阳粥虾
重的织物
符合GB8624对织物品级规定要求2级
>100~200
2250350
GA 159—2011
木材用水基型阻燃处理剂所用基材为杉木，每块基材的尺寸为（1000士5）mm×（190士2)mm×a
(15士1）mm，无裂纹，节疤数不超过3个，且每个节疤面积不应超过400mm，气干密度为(340~450）kg/m，特合上述婴求的杉木数量至少13块。b
织物用水基型阻燃处理剂所用基材为素色平纹涤棉布，涤纶与棉的比例为65：35，单位面积质量为（80~130）g/m。符合上述要求的涤棉布数量至少2m材及织物用水基型阻燃处理剂应采用同一批样品处理木材和织物基材，试验用基材应分别符合上述a，b的娶求，
基材的状态调节
将符合6.1.1的基材放人温度（2320C相对湿度（50士5）%的环境中，调节至间隔48h前后两次称量质量变化率不大于土0
抗弯强度损失率式件的装取
木材抗弯强度邦大率
件应潜木材的顺纹方向慢取，具体截取位置见图阻燃处理后试件的航弯量度，虚线部分用于测定未经阻燃处理试件的抗弯强度，6.1.4断裂强力损生率试件微取
服力护失率试件成活经尚藏
织物斯裂
具体健取健音现图
用于测定未经阳燃处
阻燃处理后试牛的新裂强力，虚线部分！so.mn
试件的断塑强
图实线部分用于测
图实线部分用于测
木材抗弯强度损失率和织物断裂强力损失率试件截取位置图
6.1.5基材的阻燃处理和干燥
基材按6.1.2的规定调节至质量恒定后，按产品施工工艺进行喷涂或漫渍等处理：处理后的基材经晾置至无液体滴落后，再按6.1.2的规定条件调节至质量恒定。6.1.6吸附干量的计算
将符合6.1.2的试件取出，立即称量（E）精确至0.01g。再按6.1.5的规定进行阻燃处理和干燥，质量恒定后，取出称量（E：），按式（1）分别计算出两种基材的阻燃处理剂吸附干量。吸附干量与阻燃性能具有相关性，应在检验报告中注明。3
GA159—2011
×1000
吸附1量，单位为克每千克（g/kg）：阻燃处理前试件的质量，单位为克（）阳燃处理和十燥后试件的质母，单贷为克比）6.1.7试件尺寸与数量
物按6.1.5处理好的试件和术经阻燃处理的基材按表3规定的尺4与数量截取试件。表 3 试件尺寸与数量
吸潮率
折衰回效角
抗弯强度摄失率
断裂力扭光车
州密度等级
迎物蓝烧性境
6.2试验方法
续帼布
湖榈布
淡棉布
资榻布
水基型阻燃处理剂
6. 2. 1. 1
外现妆态
500×600
10×15
300×20×15
100×40
1 000×190×15
25.4X25.4×15
300×80
150X54
数址/个
经阻竭处理和未经阻想处理各制取3个经阻竭处理(经向,缔间容制取 3 个)经阻黏处理和未经阻燃处理的试作各制取个(顺较)
经阻燃处胆和未经阻处理的试升各制吸 5个(经间)
经阳燃处理《顺纹方向》
经阻婚处理（顺教方而
经阻糖处理(经间)
经阻燃建理(经向.线向10个）
打斤此存水基型阻燃处理剂的容器盖，用玻璃揽拌容器内的液，目测溶液的颜色、有无沉旋或结块。
6, 2. 1. 2 pH值
取（30～50)mL水基型阻燃处理剂溶液于干燃洁净的烧杯中用pH试纸测定pH值。6.2.2
阻燃处理后的基材
经阻燃处理后基材的外观
将接6.1.5处理好的基材放在光线明亮的地方，用日测的方法规察其外观状念。吸潮率
将符合6.1.2和6.1.7要求的未经阻燃处理的续棉布试件取出，放人（50士2)℃的烘箱中1燥4h后，取出立即分别称过G.G），精谢至0.01，再将证量为G，的试件按6.1.5的现定进行燃处理，4
GA159—2011
1燥府放人（50上2)的烘箱中烘4h.取出称量（G2，然后将两个试件均故在温应（40+2)七、相对湿度（805）%的恒温惊湿籍++24h后取出称最（GG2）按式（2)订算吸潮率以3秋试验结果的V值作为试件的吸潮率：
式中：
吸潮率,%：
阻燃处理前的试件质量，单位为克(g);阻燃处明烘后的试件质母单位克；阻概处理的试件吸潮后的质，单位为克（；未经阻燃处理的空的试件质量，单位为克（）：X100%
末经燃处理的白试件吸潮后的质量，单你为克（g）。6. 2. 2.3
折狼回复角
将按6.1.7制作的织物试件，GB/T3319中规定的水平法测定经阻燃处理后涤棉布的折痕间角。
6.2.2.4抗弯强度损失率
将势6.1.7制作的移小试件，按GH/T1935.1的规定分别测定经阻燃处理的水材及未经阻燃处理的木材的抗弯强度，非按式（3》计算抗弯强度损失率，取次试验结果的平均值武中
RL-R×100%
R：一抗肾强度损失率，以，
R：-一未经阳燃处理的木材抗弯强度，单位为兆帕MPa)；R，一：经阻燃处理的木材抗变强度，单位为兆帕（MIPa）6.2.2.5断裂强力损失率
将按6.1.7制作的龄棉布试件，按GB/T3923.1的规定测定经阻燃处理与未经网燃处的涤桥布的断裂强月，并接式（4)计算织物的断裂强力损失率：P -=P×100%
武中：
断裂强力损失率，光：
末经阻燃处理的组物断强力平均值，单位牛《F
一经阻燃处理的织物断裂强力平均值，单位为牛（N）。6. 2. 2. 6难燃性
将按6.1.7制作的杉术试件，按GB/T8625的方法进行难燃性（燃烧剩余长度最小值、燃烧剩余长度乎网值。半哟烟气温度的检验。6.2.2.7烟密度等级
将按6.1.7制作的杉木试件，按G3/T8627的方法进行炳密度等级的检验。CA
GA159-2011
6.2.2.8织物燃烧性能
将按6.1.7制作的漆棉布试件，按GB/T5454进行氧指数的检验：按GB/T5455进行重燃烧性能（续燃时间，阴燃时间、损毁长度,燃烧滴落物)的检验，检验规则
7.！出厂检验
出厂检验项口为外观状态、pH值，吸潮布、氧指数。每批产品均应进行出厂检验。7.2
型式检验
型式检验项目包括第5章规定的全部项口。有下列情形之--时，产品应进行型式检验：新产品按产或老产品转厂生产的试制定型鉴定：b）正式生产后，产品的配方、工也、原材料有较人改变时，）产品停产·年以上嵌复生产时！）出」检验结果与上次型式检验有较人差异时；正常尘产满两年时。
7.3抽样
在同·-批产品中抽取20k的液体产品样品（或相当手25kg液体产品的固体样品），样品分为两份,每份 10 kg，-份密封贮存备用,另一份做检验用。7.4判定规则
对于出厂检验的样品，所检项目必须全部合格，否则出厂检验为不合格，对于型式检的样品表4给出广检验项目和缺陷分类，产品质量台格的判定原测为二种检验结果之-:A-0:B≤1;1+Cs2.
表 4 检验项目和缺陷分类
检验目
阻燃处理剂的外测
处理后基材的外观
吸潮承
拆疫回效的
抗弯强度摄失率
断致强为损先率
燃烧到杂长度最小值
避烧测余长度平均值
技术指标
无乱淀,无色或浅色均句链体
bspH-8
颤色不能有明显改变，其表面不应有可见的国体留物或明是班迹5
21s mnt
无沉症，无色或浅色均均减体
5≤plI≤8
颤色不相有明显改变,其表面不
应有可见的同体残关物或明显难迹%
缺陷分类
稳验虽日
平均烟气福度
烟密度等缀
妞指数
绕时间
阴耀时间
捆毁长度
烯烧见象
标忠,包装、贮存
水村用
表（续）
技术指标
≤200 c
ss1s0m
GA 159-2011
缺陷分类
燃烧膚落物不应引脱斯稀燃境
在产品的外包装上虚有标志，包括以下主要内容：产品名称、商标，
产品类别
一主要参数，服分或含量；
一有效期；
生产日期或生产批号；
生产厂名、厂址、原产地：
警示标志或使用说明：
产品标准编号。
8.2包装
固体水基型阻燃处理剂的包装宜求用结实的塑料薄膜或编织煲：液体水基型阻燃处用剂的包装宜采用清洁、干燥、不锈蚀、能密封的塑料桶。8.3贴存
产品应存效在通风，千煤、无阳光直接照射的地方，存放温度《5～40)。GA 159-2011
打印H期：2012年-10月8H E025#华人民北州过公共安全
行业标游
水基型阻燃处理剂
GA 159 2011
中国标版北出版发行
街（100013
北点市州城区三里河北街6（100045）网址 sc. nei, cn
总编笔(010)64275323
发行中心：(010351780235
读督服务书316>68523946
各地新华书店蛇期
开本880×123
2012 年 1月第-一版
即张0.76
宇最 15 千
2012 年 1 月第 -次印刷Www.bzxZ.net
15号：15506*2 22740 价
由本社发行中心调换
如有印装差错
版权专有锂校必究
举报电话：010368510107
02-69170
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
