中华人民共和国通信行业标准
YD/r1540-2006
电信设备的过电压和过电流抗力测试方法Testing Methods for Overvoltages and OvercurrentsResistibility of Telecommunication Equipments(ITU-T K.44:2003,Resistibility tests for telecomnunication equiprnent exposed toovervoltages and overcurrents Basic Recommendation,IDr)2006-12-11发布
2007-01-01实施
中华人民共和国信息产业部发布前

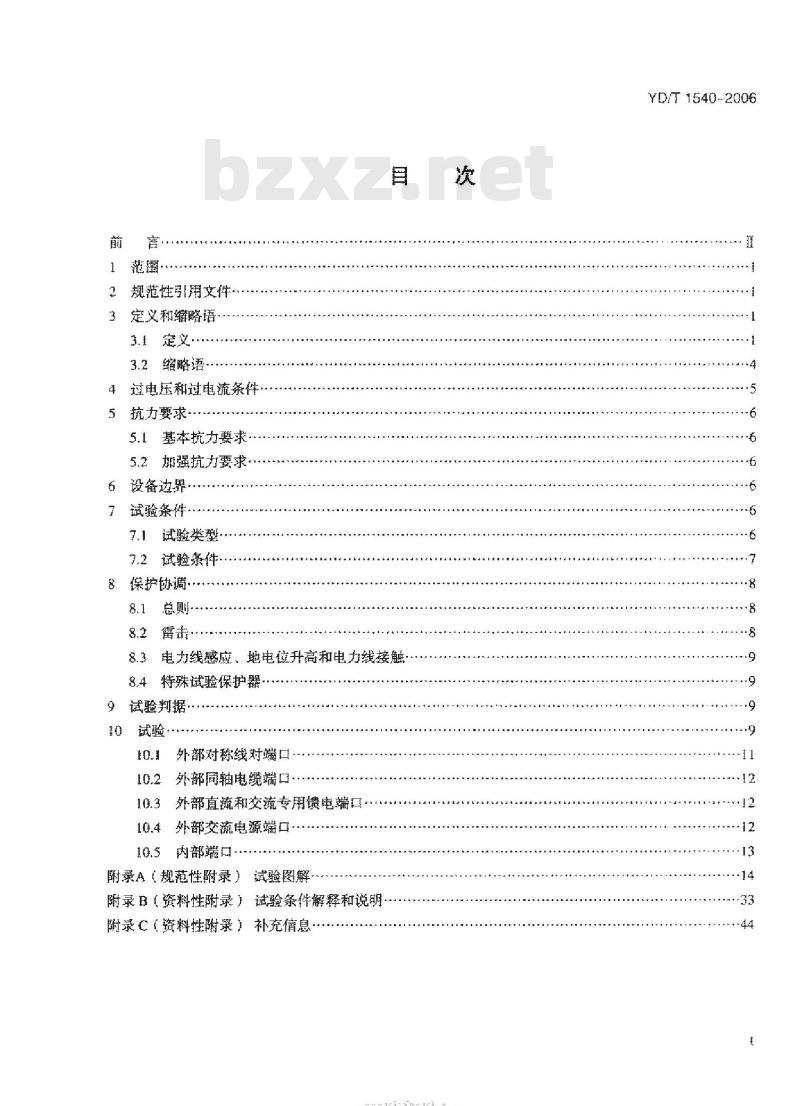

1范圃
？规范性引用文件·
3定义和缩略语
3.1定义··
3.2缩略语
4过电压和过电流条件
5抗力要求
5.1基本抗力要求
5.2加强抗力要求·
6设备边界·
7试验条件
7.1试验类型-
7.2试验条件：
8保护协调·
8.2雷击
8.3电力线感应、地电位升高和电力线接触8.4特殊试验保护器
9试验判据·
外部对称线对端口
10.2外部同轴电缆端口
10.3外部直流和交流专用馈电端口10.4外部交流电源端口
10.5内部端口·
附录A（规范性附录）试验图解
附录B（资料性附录）试验条件解释和说明附录C（资料性附录）补充信息
rKAoNr KAca
YD/T 1540-2006

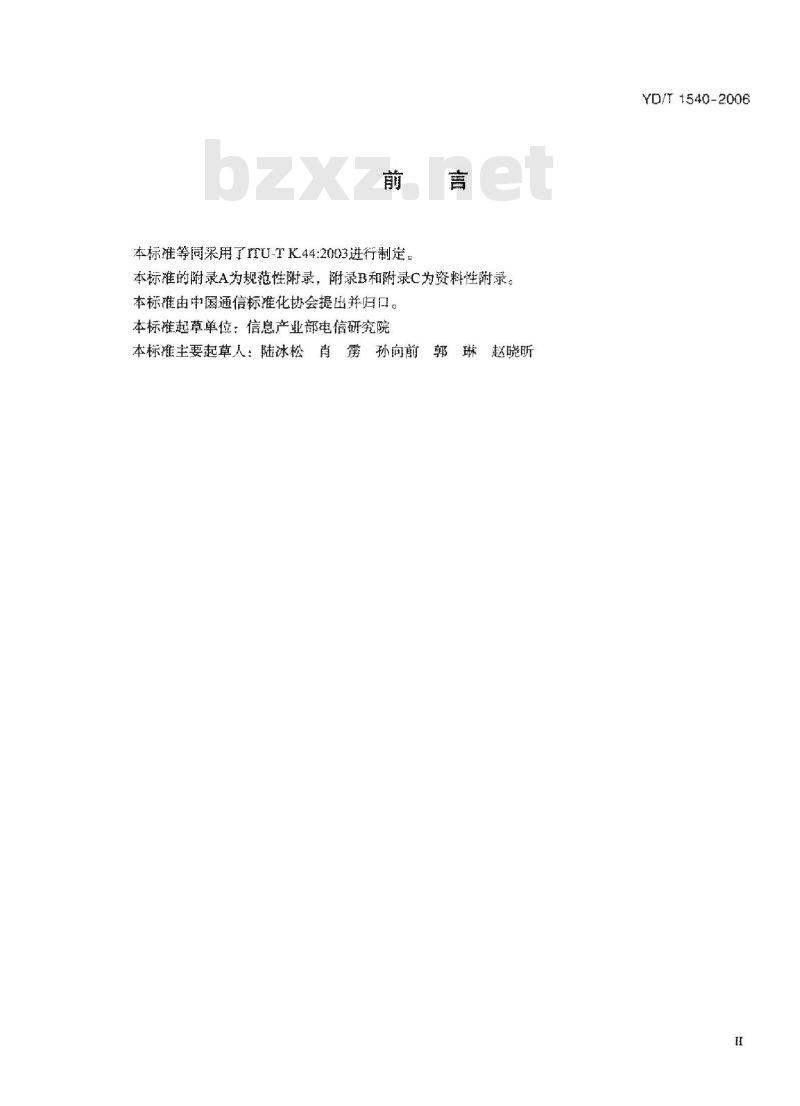

本标准等同采用了ITU-TK44:2003进行制定言
本标准的附录A为规范性附录，附录B和附录C为资料性附录。本标准由中国通信标推化协会提出并归口。本标准起草单位：信息产业部电信研究院本标推主要起草人：陆冰松
孙阿前
广郭琳
赵晓斯
YD/Tt540-2006

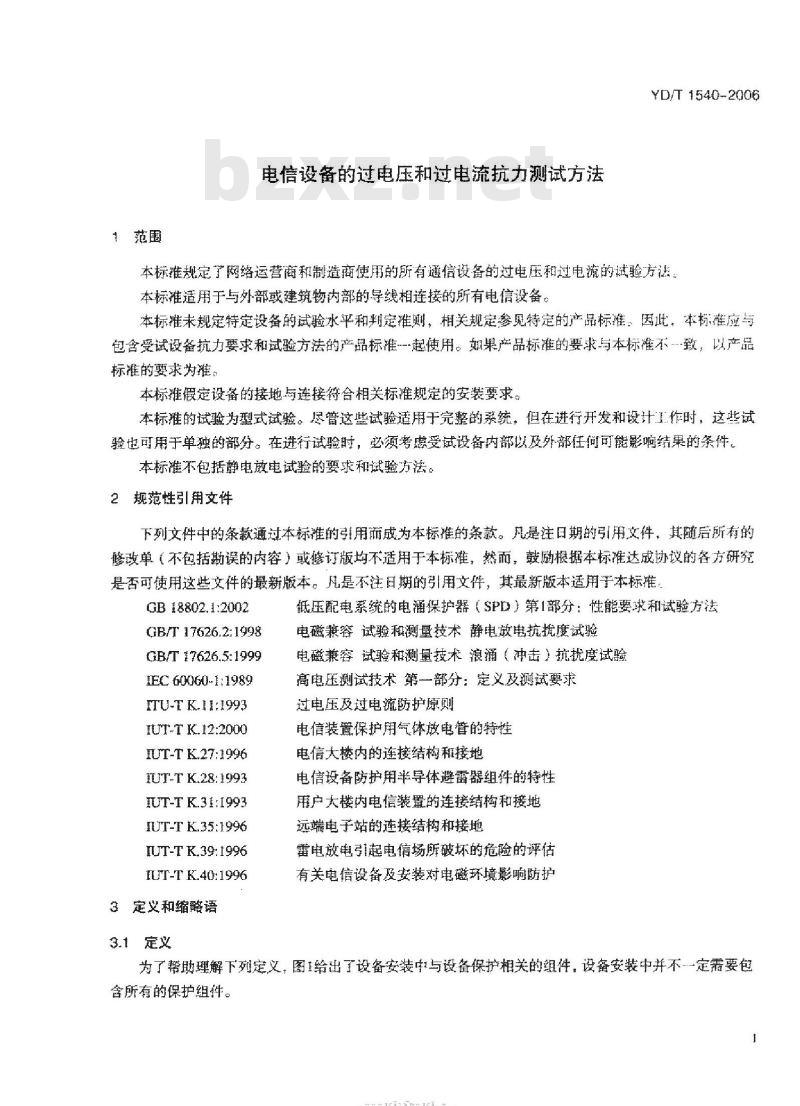

1范围Www.bzxZ.net
电信设备的过电压和过电流抗力测试方法YD/T 1540-2006
本标准规定了网络运营商和制造商使用的所有通信设备的过电压和过电流的试验方法：本标准适用于与外部或建筑物内部的导线相连接的所有电信设备。本标准未规定特定设备的试验水平和判定准测，相关规定参见特定的产品标准：国批，本标准应与包含受试设备抗力要求和试验方法的产品标准起使用。如果产品标准的要求与本标准不致，以产品标准的要求为准。
本标推假定设备的接地与连接符合相关标准规定的安装要求。本标准的试验为型式试验。尽管这些试验适用于完整的系统，但在进行开发和设计1.作时，这些试验也可用于单独的部分。在进行试验时，必须考虑受试设备内部以及外部任何可能影响结果的条件。本标准不包括静电放电试验的要求和试验方法。2规范性引用文件
下列文件中的条款通过本标准的引用前成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推GB 18802.1:2002
GB/T17626.2:1998
GB/T 17626.5:1999
TEC 60060-1:1989
ITU-T K.1I : 1993
IUT-T K.12:2000
IUT-T K.27:1996
IUT-T K.28:1993
IUT-T K.31:1993
IUT-T K.35:1996
IUT-T K.39:1996
FUT-T K.40:1996
3定义和缩略语
3.1定义
低压配电系统的电涌保护器（SPD）第1部分：性能要求和试验方法电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术浪蒲（冲击）抗扰度试验高电压测试技术第一部分：定义及测试要求过电压及过电流防护原测
电信装置保护用气体放电管的特性电信大楼内的连接结构和接地
电信设备防护用半导体避雷器组件的特性用户大楼内电信装置的连接结构和接地远端电手站的连接结构和接地
蕾电放电引起电信场所破坏的危险的评估有关电信设备及安装对电磁环境影响防护为了帮助理解下列定义，图1给出了设备安装中与设备保护相关的组件，设备安装中并不定需要包含所有的保护组件。
rKAoNr KAca-
YD/T 1540-2006
初级保护
（电信）
设备端口
保护组
（电信）
电信大楼中小型机房、设备方创设备固定部分（墨盒子
菜护元性
主接地端
保护组性
（洪电）
设备端
初级保护
【供电子

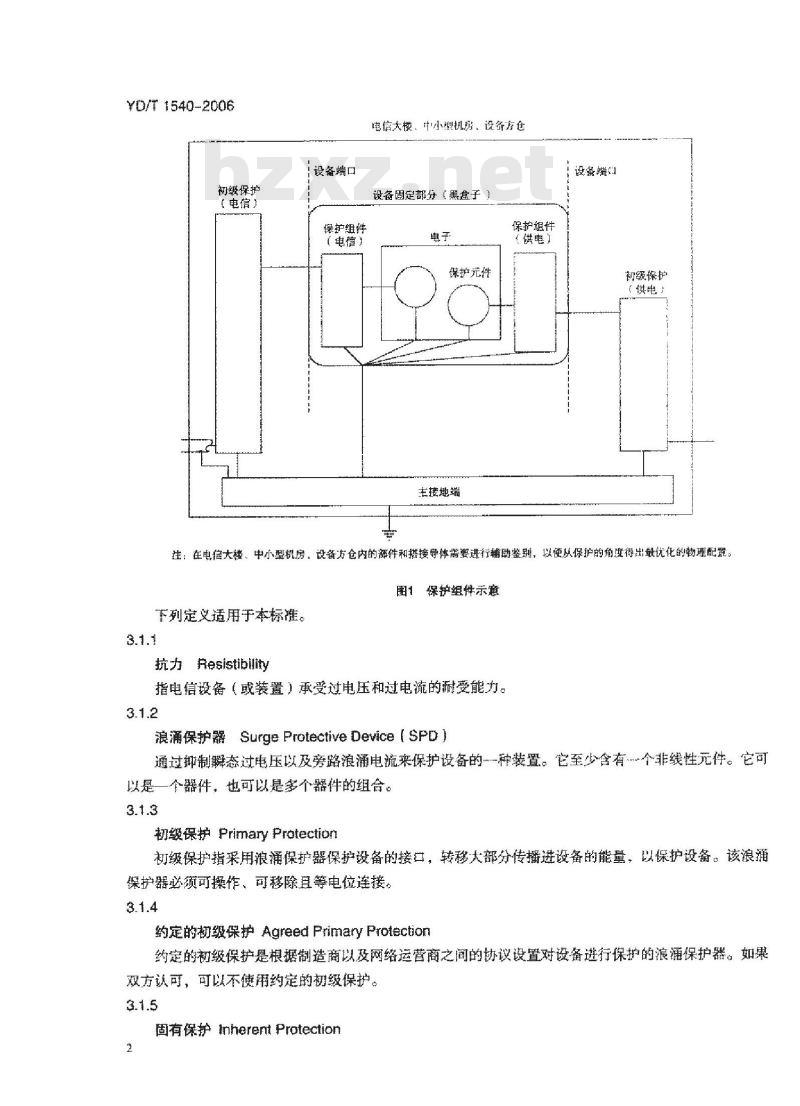

注：在电信大楼，中小型机房，设备方仓内的部件和搭接导体靠要进行辅助鉴别，以便从保护的角度得出最优化的物理配置。图1保护组伴示瘾
下列定义适用于本标准。
抗力Resistibility
指电信设备（或装置）承受过电压和过电流的耐受能力。3.1.2
浪涌保护器surgeProtectiveDevice（sPD通过制瞬态过电压以及旁路浪涌电流来保护设备的种装置。它至少含有个非线性元件。它可以是一个器件，也可以是多个器件的组合。3.1.3
初级保护PrimaryProtection
初级保护指采用浪涌保护器保护设备的接口，转移大部分传播进设备的能量，以保护设备。该浪涌保护器必须可操作、可移除且等电位连接。3.1.4
约定的韧级保护AgreedPrimaryProtection约定的初级保护是根据制造商以及网络运营商之间的协议设置对设备进行保护的浪涌保护器。如果双方认可，可以不使用约定的初级保护。3.1.5
固有保护nherentProtection
YD/T 1540-2006
固有保护是设备的内在特性，特殊设计或采用适当的保护元器件前在设备接扫工提供的保护3.1.6
大电流承载保护元器件 HighCurrentCarryingProtectionComponents大电流承载保护元器件是在动作时将大部分浪涌能量从被保护的电路转移楚的SPD，大电流承载保护元器件主要用作初级保护的元器件，有时也集成进设备内，作为设备的固有保护：3.1.7
特定能量 Specific Energy
特定能量Ws是对由电力线感应或工频地电位升高而引起的能量的衡量。它等于在12阻抗上散失的能量。它定文为感应电流（）的平方与电流流过时间的乘积：Wsp（iac.）2×t
试验发生器的特定能量可通过将发生器的输出端短路来确定。3.1.8
协调组件Coordination Element协调组件是种位于初级保护措施和固有保护措施之间的组件，防止固有保护受到初级保护动作时的不适当影响。
特殊试验保护器 Special TestProtector特殊试验保护器是取代约定的初级保护器的元器件或电路，用来确定协调效果。它确保测试时设备的输人电压高于运行时的电压，除初级保护措施外，还可提供对设备的保护。3.1.10
专用馈电 Dedicated PowerFeed专用馈电是离并建筑物的专用电缆提供的馈电。3.1.11
外部端口ExternalPorts
外部端口是与跨越电信大楼或中小型机房边界的导线直接相连接的设备接口。3.1.12
内部端口InternatPorts
内部端口是与未出电信大楼或中小型机房的导线相连接的设备接口。这些接口连接到与系统模块互联的电缆，如图2所示。
D.C供电系统
交换设备
传输设备1
操作系统
图2系统模块
iKAoNiKAca
传输设备2
YD/T 1540-2006
保护协调Protection Coordnation为确保设备所有的内部或外部保护组件协同工作，以限制电压、电流或能量对设备或保护组件造成损环而采取的措施。
用户设备CustomerPremisesEquipment（cPE）在用户驻地直接与公用电舊网的终端相连的设备。3.1.15
接入网 Access Network (AN)
整个电信网中位于电信中心和用户驻地建筑之间的部分。3.1.16
骨干网 Trunk Nework (TNw)
位于两个电信中心之间的通信系统。3.1.17
电信中心Telecommunication Center符合ITU-TK.27进行接地和连接的电信设施。3.1.18
远端烘电 Remote PowerFeed
远端供电是采用平衡电缆或者同轴电缆中的一对电缆向设备供电并同时传输信号，为用户终端设备提供操作电压不属于远端供电。3.1.19
耦合组件CouplingElement
耦合组件是用于将浪涌发生器连接到被测端口或将末測端口耦合到地的低阻抗组件。3.1.20
去耦合组件Decoupling Element去耦合组件是具有合适的阻抗以减小传导进人相关的设备或终端的能量水平的组件。3.1.21
嫩接元器件Termination Component端接元器件是用来模拟相关设备连接到被测端口或未测端口的元器件。3.2缩略语
以下缩略语适用于本标准。
接人网
接人网设备
用户设备
专用馈电
Ue rmax
地电位升高
静电放电
受试设备
气体放电管
国际电工委员会
综合业务数字网
国际电信联盟电信标推局
本地交换
线路接口
线路终端
总配线架
金属氧化物压敏电阻
不适用
网络终端
供电电压
正温度系数热敏电阻
远端交换设备
浪涌保护器
半导体避雷器
电信中心设备
骨干网
通用串行总线
浪涌发生器的直流充电电压
浪涌发生器的最大直流充电电压交流电压试验的最大交流（开路）电压4过电压和过电流条件
本标准涉及的过电压和过电流包括：由于雷真直击于线路设施上或其附近产生的浪涌；YD/F1540-2006
过电压或过电流同时出现在几条线路上时，在共模配线或无器件上产生的大电流：一在没有初级保护情况下，流人装有大电流承载保护元器件的设备的大电流：相邻的电力线或铁道系统发生故障时，所产生的短时间的交流感应电压；一由于供电系统故障引起的地电位升高：通信线路和电力线路直接接触：一市电线路上的瞬态浪涌；
出现在T或勤配电系统与通信系统之间的电位差。5
iiKANiKAca-
YD/T 1540-2006
5抗力要求
实际环境中，电信线路、远端供电电路和市电供电线路都或多或少地受到露击或电力线的影响。ITU-K.11中描述了几种影响的等级和保护措施。由于电信设备在不同的环境下有不同的抗力要求，对主管部门或者网络运营商，要从产品标推中选择适用的抗力要球求。本标准只推荐基本要求和加强要求。5.1基本抗要求
低暴露环境中的设备通过设备的固有保护来满是抗力的要求。在高暴露环境中使用的设备通过设备的固有保护以及约定的初级保护来满足抗力的要求。5.2加强抗力要求
当基本抗力要求不足以满足环境条件、国家法规、经济和技术考虑、安装标准或业务等级需求时，网络运营商可以提出加强抗力要求。6设备边界
设备的多种多样，使得有必要将每个设备看作-个翼有a、b、C、d、和f等以及接地端口E的“黑盒子，。可能有的设备已装有保护器件，如分布在印刷板上或接在内部端口上。为方便试验，制造商需明确盒子”的边界，并且任何保护器件都是设备的固定部分（街边机柜内的小交换、多路复用器、用户设备等）。如设备使用了大电流承载保护元器件，参见10.1.1。如果使用了辅助电信线，如延长线或作为信号地，这些线应被着作是增加了的被试验端子，例如，a、b、C、d、e和f等以及接地端口E。7试验条件
7.1试验类型
设备需要进行的4种类型的试验是：横向诺验：
外部端口对地验：
外部端口对外部端口试验：
—内部端口对地试验。
7.1.1横向试验
横向试验必须在设备的所有外部对称线对端口进行。应在每种端口类型的部分未测试端口端接的情况下进行试验。
7.1.2外部端口对地试验
端口对地试验必须在具有外部端口和对地连接或内部端口的设备上进行。试验时，所有来测试端（内部和外部）端接，然后在每种类型内部端口依经耦合组件接她的情况下重复该试验。7.1.3外部端口对外部端口试验
外部端口到外部端口试验必须在具有多于一个外部端口的设备进行。当设备具有对地连接时，参见产品标准进行本项试验。试验时，所有未测试端口（内部和外部）端接，并且每种类型的外部端口（包括同种类型的一个端口）依次经耦合组件接地。有必要在外部端口到外部端口试验时考虑将以下作为第2端口：1）与被测端口同类型端口的其他线路/线对（例如，1类端口的第1对到第2对）；6
2）其他类型端口的线路/线对（例如，1类端口的第1对到2类端口的第1对）。图3为一个试验顺序的示例。
外部端！
试验顾序的示：
一孙（横向试验）
a-E（外部端口对地试验片
外部端12
内部端记1
\1-Eef耦合到地（个内部端口耦合到地时的外部端口对地试验）a一cd主断开连接（个外部端口合到地时的外部端口对外端口试验）eE（冉部端白对地试验
图3试验顺序的示例
7.1.4内部端口对地试验
YD/T 1540-2006
内部端口对地试验在所有的内部端口进行。应在每种端口类型的一些未测试端口端接的情况下进行试验。
7.2试验条件
以下条件适用于所有第10条规定的试验：1）所有试验都是型式试验，除非产品标准中有相关规定，均需在标准试验条件下测试。2设条进行试验的端口必颖用制造商来识别-对不同的单对称电缆端口，和b、c和d、e和f等；对不同的多路对称电缆端，a到an和bi到b..c到cm和di到dm.e到ep和f到f等；一对同轴电缆的内层和外层：
对专用馈电端口，例如端口dp1和dpf2：一市电电源端口LI、L2、L3和N；对地端口E。
3）试验应在设备运行状态下进行，只有在电力线接触试验时例外。注意，如果进行电力线接触试验时未接电源，不会对试验结果产生影响。应在设备正常运行时的所有重要阶段进行试验。为了证明一致性，设备可能需要在测试端口和未测端口正常端接时进行试验，并且未测端口要对地耦合，参见A.5和B.1.5.
4）被租未测端口可以端接的设备包括辅助设备，例如LI、LT、NT、CPE、电源、模拟器或者无源终端。如不需要连接辅助设备就可以证实受试设备可承受试验电压，就可不连接辅助设备进行试验。可能存在不同的端接设备，例如具有或没有初级保护的设备，此种情况参见B.1.5。去耦合组件用来防止7
KAoNiKAca
YD/T1540-2006
相关辅助设备或端接设备试验中受到损坏。5）为确定设备满足特定的可接受的性能判据，有必要对相商续型的端口和不同的接地进行有限次数的试验。按照6）和7）的要求使用耦合组件对适当的端口耦合接地。6）外部端口对地试验时，应在未测端口不对地耦合并且每种类型的内部端口依次对地耦台时进行试验。
7）外部端口到外部端口试验时，试验应在每种类型的部端口进行，包括相同类型的端门，应按顺序耦合接地进行试验。
8）应按产品标推中要求的次数进行试验。试验中必颈倒换浪涌试验的极性，在相阅端口上的连续试验的时间闻隔必须大致为1加。如果需要确定段备满足浪涌时间超过lmn的特定的判据，应进行美长厨间间隔的测试。
9）当在两个终端之间进行横向试验，其中个终端应连接到浪通发生器，另一个终端连接到地！再将两个终端变换位置重复进行试验。10）电力线感应试验必须在电力线系统或电气化铁略系统采用的频率下进行。11）在最大电压、电流或特定能量确定的情况下，如有必要，试验也应在更低的值进行，以确认设备在低于最大电压、电流和特定能量时满足规定的判据。当产品标准允许减少试验，例如，电力线接触试验，应尽可能多地进行试验以确认设备是否满足规定的判据。注：需在测试时考虑的特殊死器件包括初级保护器、并美或反馈型内部保护器，PTC和熔断器，当使用熔断电阻器时，应在试验电平的范围内进行试验，以确探最坏的情况得到测试。12）在完成每次试验之后，可以使用新的保护元器件。13）为确认设备满足规定的判据，应使插卡在个或多个卡口槽下进行測试。14）对单端口试，如果一块卡有两个或多个同样的端口，只需要测一个端口。15）相邻的不应受到任何方式的被测卡/端口的浪涌的影响。8保护协调
对设备安装在较严重的暴露环境下的情况，对连接到外部导线的端口，常用的保护措施是使用CDT！SSA或MOV。初级保护的最佳位置是建筑物、小型机房或设备外壳的边界。应尽可能将初级保护放在电缆进人大楼，小型机房或外壳的位置。这些初级SPD的特性应符合TTU-TK.12、K18载者GB18802.1的要求。
初级保护协调需要保证设备与初级保护器的兼容。8.2雷击
雷击保护协调应满足如下的要求：当发生器电压低于产品标准中规定的电压U。（m）时约定的初级保护必须动作。设备的固有保护必须提供到约定的初级保护动作时的过电压的保护；约定的初级保护动作时的电压和发生器电压U（max）之间，初级保护必须动作保护设备：设备必须符合产品标准中规定的判据；一为证实对雷击浪涌的保护协调，在进行需击浪涌试验时，在初级保护器的位置放人…个特殊试YD/T 1540-2006
验保护器，见8.4.1的规定。试验时，当发生器电压低于或等于产品标准中规定的U。（max，时，特殊试验保护器必须动作。这样就对当浪涌>U·x：时，初级保护器产生动作保护设备提供了保证。8.2.1并关型物级S护
试验时，当U.低于产品标准中规定的最大电平，8.4.1条规定的特殊试验保护器动作，使用开关型SPD实现保护协调，设备应符合产品标准中规定的判据。8.2.2位型初级SPD
当使用最大试验电压和电流进行协调试验时，即初级SPD导通最大电流，使用8.4.2条规定的特殊试验保护器，使用位型SPD实现保护协调，设备应符合产品标准中规定的判据。8.3电力线感应、地电位升高和电力线接触由电源接地故障引起的电力线感应和地电位升高的保护是通过设备的固有保护或固有保护与药定的初级保护结合起来实现的。
对电力线接触的保护是通过设备的固有保护实现的！当固有过电压保护动作时，某些设备的a和b输人端的对地输人阻抗可能偏低。在这种情况下，电力线感应或者EPR时电流流经对地阻抗引起的电压可能太低，启动不了初级保护。群果初级保护未动作，必须注意设备内部的能量等级。8.4特殊试验保护器
特殊试验保护器应与约定的初级保护器具有相似的特性。8.4.1开关型保护器
寿命试验后，特殊试验保护器的直流工作电压应等于约定的协调保护规定的最大直流工作电压的1.15倍。这个动作电压的误差是土5%。它也必须与药定的初级保护器有相似的脉冲对直流的工作比。制造商可以使用具有更高工作电压的特殊试验保护器。8.4.2籍位型保护器
特殊试验保护器的箱位电压应等于约定的韧级保护器规定的最大籍位电压的1.15倍。这个籍位电压的误差是土5%。制造商可使用真有更高工作电压的特殊试验保护器。8.4.3多级模块
当初级保护是多级模块射，使用8.4.1和8.4.2的元器件组戒的特殊的试验模块来代替初级保护器，9试验判据
判据A：设备应能承受试验菌不致损坏或产生其他不稳定（如软件运行出错或故障保护设备的误动作），试验之后，在规定的限值内应正常运行。在试验期间可以不正常运行。一判据B：试验时，设备应不能起火。如发生任何损坏，应只限于设备的一小部分，10试验
试验发生器、试验电路、耦合和去耦组件以及端口端接设备的信息参见附录A。附录B中给出了试验计划的一此考愿。设备对浪涌的响应可能受到设备的输人阻抗的影响。为了解释这种影响，附录B包括了-个实际电路和电路中不同点的电卡瞬时电平来说明输人阻抗的影响。这些数值仅用于说期。
武验的端口类型见装1。端供电端口和信号端口视为可类端口。9
