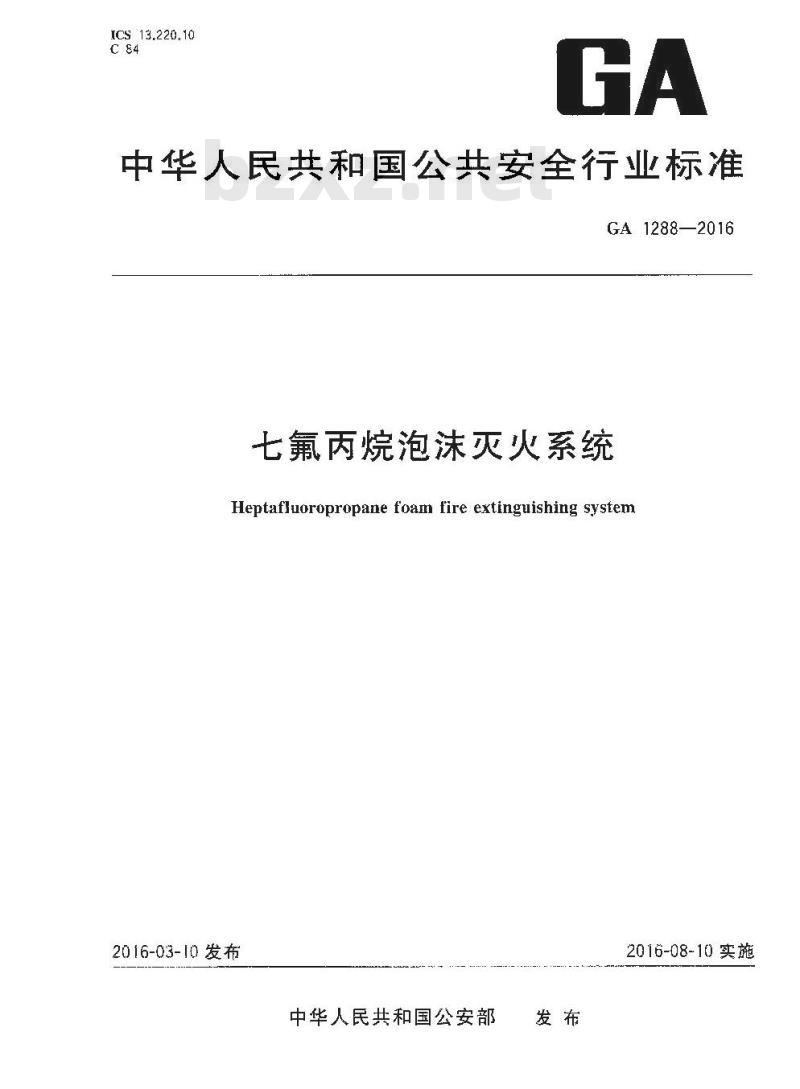

【GA公共安全标准】 七氟丙烷泡沫灭火系统

ICS 13.220.10
中华人民共和国公共安全行业标准GA1288—2016
七氟丙烷泡沫灭火系统
Heptafluoropropane foam fire extinguishing system2016-03-10 发布
中华人民共和国公安部
2016-08-10实施

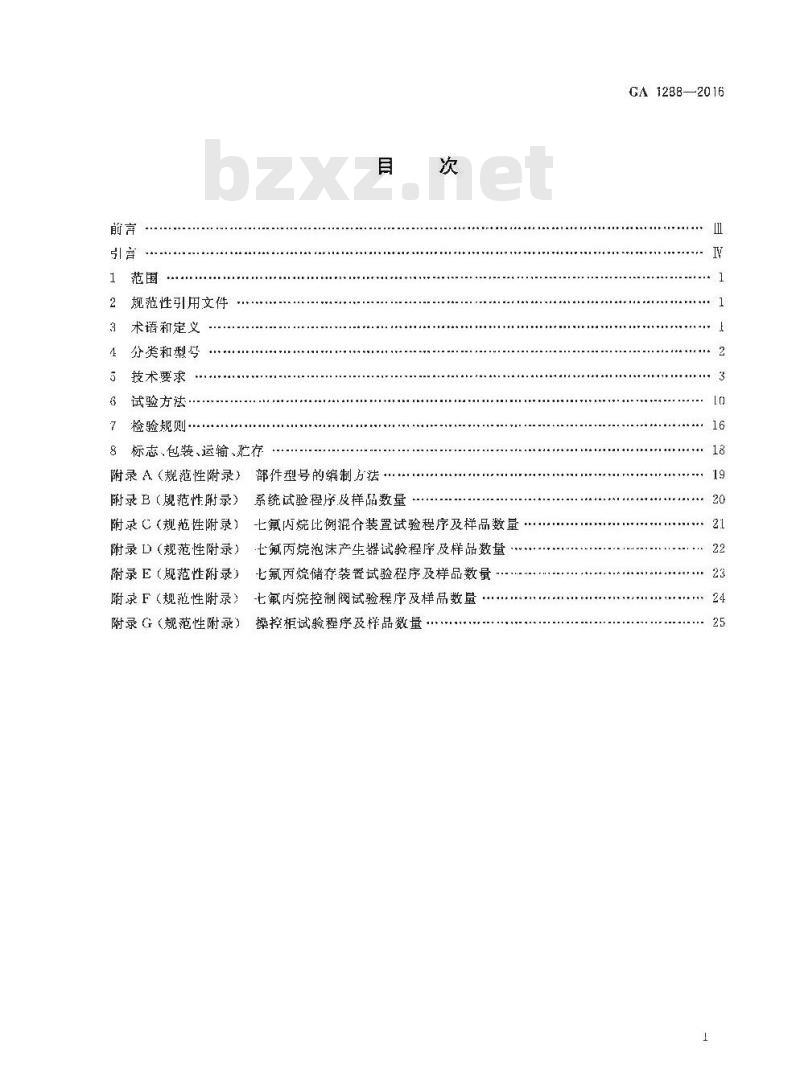

1范围
规范性引用文件
术语和定义
分类和型号
5技术要求
6试验方法
7检验规则
8标志、包装、运输、贮存
附录A（规范性附录）部件型号的编制方法附录B（舰范性附录）系统试验程序及样品数量次
附录C（规范性附录）七氟内烷比例混合装置试验程序及样品数量附录D（规范性附录）七氟丙烷泡沫产生器试验程序及样品数量附录E（舰范性附录）七氟丙烷储存装置试验程序及样品数量附录F（规范性附录）七氟内烷控制阀试验程序及样品数量附录G（规范性附录）操控柜试验程序及样品数量GA 1288—2016

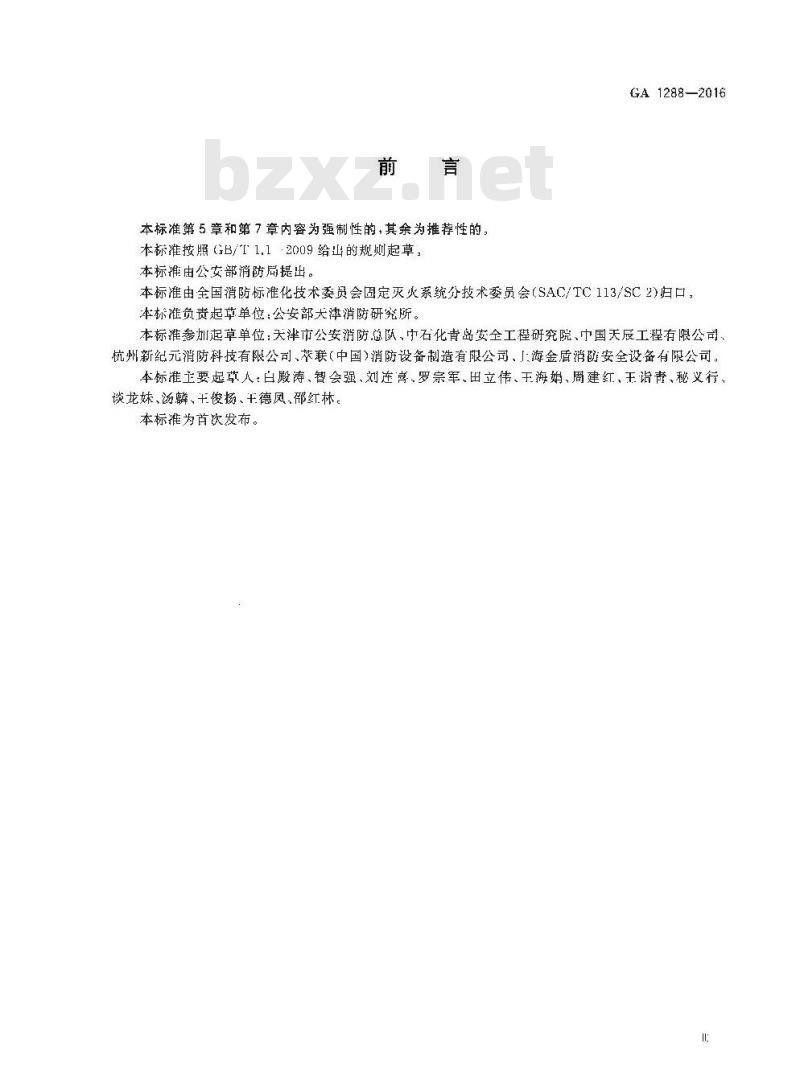

本标准第5章和第7章内容为强制性的，基余为推荐性的本标雅按照GB/T1.12009给出的规则起草，本标准由公安部消防局提出。
GA 1288—2016
本标准由全国消防标准化技术员会固定灭火系统分技术委员会（SAC/TC113/SC2）归口，本标准负责起草单位：公安部大津消防研究所。本标参圳起草单位：天津市公安消防总队中石化青岛葵全工程研究院、中国天唇工程有限公司，杭州新纪元消防科技有限公司、萃联(中国)消防设备制造有限公司，上海金盾消防安全设备有限公司，本标准主要起草人：白殿涛、智会强、刘连喜、罗宗军、田立伟、于海娟、周建红、王诣青、秘义行谈龙妹、汤麟、干俊扬、干德凤、红林。本标雅为芦饮发布。
GA1288-2016
本文件的发布机构提请注意，卢明符合本文件时，可能涉及到相关专利的使用（专利号ZL200810120340.2、专利号ZL200820163235.2)。本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。该专利持有人已向本文件的发布机构保证，他同意在合理无歧视基础上，免费许可任何组织或个人在实施该行业标时实施其专利（专利号ZL200810120340.2、专利号ZL200820163235.2）。该专利持有人的声明已在本文件的发布机构备案，相关信息可以通过以下联系厅式获得：专利权人：杭州新纪元安全产品有限公可、杭州新纪元消防科技有限公司地址：浙江省杭州市余杭区临平开发区塘宁路3号，311100。请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承扭识别这些专利的责任。

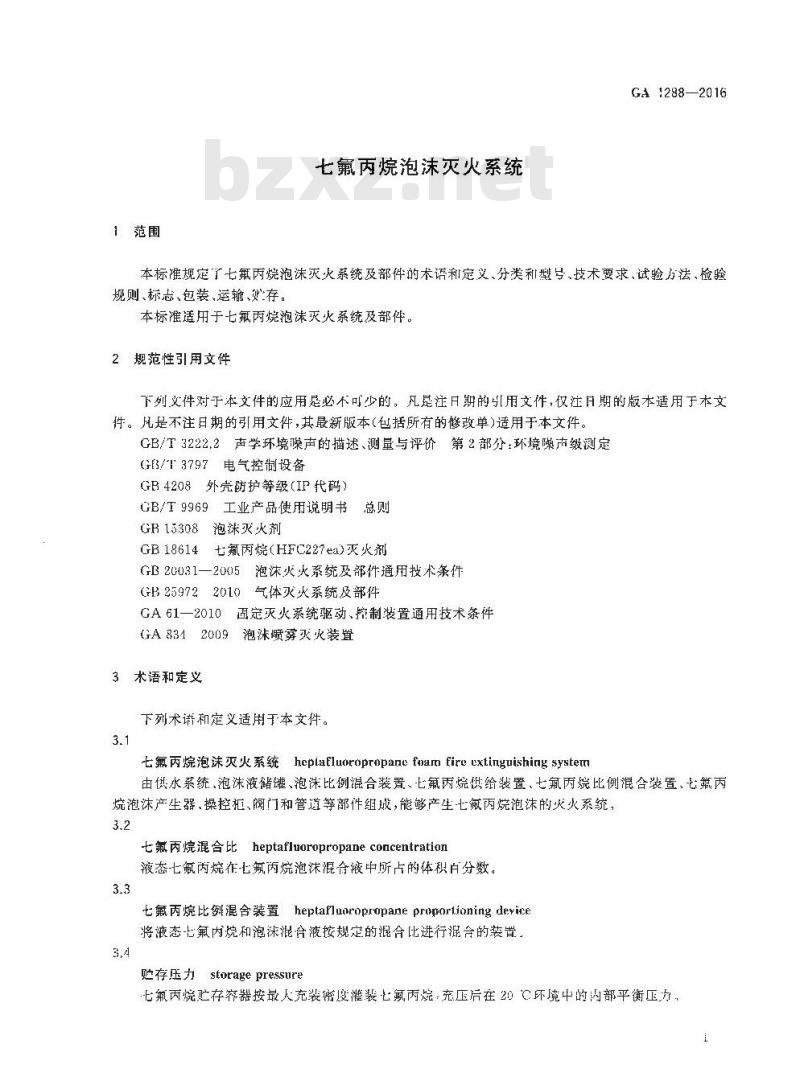

一范围
七氟丙烷泡沫灭火系统
GA 1288—2016
本标准规定广七氟丙烷泡沫灭火系统及部件的术语和定义、分类和型号.技术要求、试验方法、检验规则、标志、包装、运输、存。本标准适用干上氟丙烷泡沫灭火系统及部件2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注且期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T3222.2声学环境噪声的描述、测量与评价第2部分：环境声级测定GE3/T3797电气控制设备
GB4208外壳防护等级（IP代码）GB/T9969工业产品使用说明书总则GB15308泡灭火剂
GB18614七氟丙烷(HFC227ea)灭火剂GB20031—2005泡沫火火系统及部件通用技术条件GB259722010气体灭火系统及部件GA61一2010固定灭火系统驱动、控制装置通用技术条件GA8342009泡沫喷雾灭火装置
3术语和定义
下列术语和定义适用于本文件。3.1
七氟丙烷泡沫灭火系统heptafluoropropanofoamfireextinguishiag system由供水系统，泡沫液储罐、泡沫比例混合装置、七氟丙烷供给装置，七氟丙烷比例混合装置，氟丙烷泡沫产生器，操控柜、阀门和管道等部件组成，能够产生七氟丙烧泡沫的火火系统，3.2
七氟丙烷混合比heptafluoropropane concentratian液态七氟丙烧准七氟丙烧泡沫混合液中所占的体积白分数。3.3
七氟丙烷比剑混合装置heptallnoropropane proportioningdevice将液态七氟内烷和泡深混台液按规定的混合比避行混台的装置3,4
贮存压力storagepressure
七氟丙烷贮存器按最人充装密度灌装七氟两烷，充压后在20℃环境中的内部平衡压力，GA 1288—2016
七氟丙烷泡沫产生器heptafluoropropane foam maker利用七氟丙烷泡沫混合液中液态七氟丙烷的气化作用进行发泡并产生七氟内烷泡沫的装置。3.6
系统最大工作压力
maximam working pressure of system七氟内烷比例混合装置的最大工作压力。4分类和型号
4.1分类
4.1.1七氟丙烷泡沫灭火系统按泡沫比例混合装置的类别可分为：a）平衡式,代号 P;
b）计量注人式,代号J;
压力式，代号Y；
d）机械录人式,代号3;
c）其他形式,代号Q，
4.1.2七氟丙烧泡沫灭火系统按七氟丙烷贮存方式可分为：a）外贮压式,代号W；
b）内贮压式,不标注。
4.2型号
4.2.1系统型号
系统的型号编制方法应按以下规定：PQF
示例：
0707070
系统最大工作压力,单位为兆帕(MPa)泡沫混合比，用百分比（%）表示系统最大流量,单位为升每秒(L/s）泡沫比例混合装置的类别代号，见4.1.1七氟内烷贮存方式代号，见4,1.2七氟丙烷泡沫灭火系统
PQF-WP/200/6/1.6 表示系统最人上作压力为 1.6 MPa,泡沫混合比为 6%,系统展大流量为 200 L/s,采用平衡式泡沫比例混合装置，外贮压式的七氟丙烷泡沫灭火素统。4.2.2部件型号
部件的型号编制方法见附录A。
5技术要求
5.1系统
主要性能参数
比氟丙烷泡沫灭火系统(以下简称系统)主要性能参数见表1。表1系统主要性能参数
系统工作压力范围
生产商公布值
5. 1,2系统构成
系统流量范围
生产商公布值
七氟丙境混合比
泡沫液混会比
GA 1288—-2016
连续工作时间
5.1.2.1系统至少应由泡沫液储罐、泡沫比例混合装置、七氟丙烧供给装置，七氟丙烷比例混合装置，七氟丙烷泡沫产牛器、操控柜、阀门和管道等部件组战：5.1.2.2系统各部件应阅定牢固、连接可靠，部件安装位置应止确，整体布局应合单，且便于操作、检查和维修。
5.1.3外观
系统各构成部件应无明显加工缺陷或机械损伤，部件外表面应进行防腐处理，防腐涂层，镀层应完整、均勾。
5.1.4标志
5.1.4.1在气体瓶组的外表正面应标注气体的名称、充装压力，字迹应明显，消晰。5.1.4.2系统每个手动操作部位均应以文字、图形符号标明操作方法，比例混合装置、单向阀等应标示介质流动方向：
5.1.4.3系统应在明显部位设置永久性标志牌，内容应至少包括：产品名称、型号规格、执行标准代号、适用泡沫液类型、使用温度范围、系统1作乐力范围、系统流量范周，七氟丙烷储存装置贮存压力、生产单位、产品编号、出厂日期等内容。标志牌按照6.11进行盐雾腐蚀试验后内穿应清晰可识。5.1.5启动运行要求
5.1.5.1启动方式
系统应具有白动启动、手动启动及机械应急启动等种启动方式，手动启动和机械应急启动应有防止误动作的有效措施，
5.1.5.2 延时启动功能
系统的白动启动应具有延迟店动功能，延迟时血司在0s30范围内连续闻调，分档可谢时每档间隔不应大下103。迟时间測最误差应不大下设定时间的20为，GA 1288—2016
5.1.5.3启动运行
系统采用不同方式启动，其动作应准确、可靠，尤故障。5.1.6灭火要求
来用抗醇泡沫液的系统应进行灭环氯丙烷和正戊烷油盘火试验；采用其他类型泡沫液的系统应进行灭正戊烷油盘火试验。灭火试验接6.12进行，绪果应符合下要求：，a）喷射的泡沫层应完全盖燃料表面；b）泡沫灭火剂喷射结束前火焰应完全熄灭，c）灭火后泡沫覆盖的燃料不应复燃、烛烧或闪；d）灭火后，油盘应有剩余燃料。5.2泡沫灭火剂和七氣丙烷灭火剂泡沫灭火剂应符合GB15308的要求；七氟丙烷灭火剂应符合GB18614的要求，5.3泡沫比例混合装置和泡沫液储罐5.3.1泡沫比例混合装置
泡沫比例混合装置应符合GB20031—2005中5.1的要求。5.3.2泡沫液储罐
范洙液储罐应符合GB20031-—-2005中5.1.2.3或5.3.7的要求。5.4七氟丙烷比例混合装置
5.4.1标志
在七氟丙烷比例混合装置外充的明显位置应设置永久性标志牌，并应以箭头标尔介质流动方向。标志牌内容应至少包括：产品名称、规格型号、产品编号、工作压力范围、流量范围、七氟丙烷混合比、执行标准、生产单位名称或商标等。标志牌按照6,11 进行盐雾腐蚀试验后标志仍应清晰可识。5.4.2材料
与七氟丙烷和泡沫混合液言接接触的零部件应采用耐腐蚀性能不低于铜合金的材料制造，5.4.3主要性能参数
七氟丙烷比例混合装置主要性能参数应符合表2的规定。表2七氟丙烷比例混合装置主要性能参数进口工作压力范围
生产商公布值
流量范围
生产商公布值
混合比
压力损失
5.4.4强度和密封
5.4.4.1强度
GA 1288—2016
按6.2进行强度试验，试验压力应为其最人工作压力的1.5倍，保持5 tni，七氟丙烷比例混合装置的任何部件应无泄漏、结构损环、永久变形和破裂。5.4.4.2密封
按 6.3进行密封试验，试验压力应为其最大工作压力的 1.1 倍,保持 5 min,七氟丙烷比例混合装置的任何部件应无渗椭、变形和损坏。5.4.5耐水冲击
按6.4进行耐水冲击试验，将七氟丙烷比例混合装置进口压力和流量调节到晟大值,连续工作10 min，各部件应无松动、脱落和渗漏，具有平衡阀的-七氟丙烧比例混合装置，其平衡阀应符合GB20031一2005中5.1.5,3要求，5.5七氟丙烷泡沫产生器
5.5.1标志
七氟内烷泡沫产生器的明显位置应设置永久性标志牌，内容至少应包括：产品名称、规格型号、L作压力范阖、流量、生产单位名称和商标、产品编号等参数。标志牌按照6.11进行盘筹腐蚀试验后标志应清晰可识，5.5.2材料
七氟丙烷泡深产生器本体应来用奥氏体不锈钢材料制作。5.5.3流量系数
按 6.7进行流量系数试验,实测流量系数 K与生产商公布值的偏差不应超过士5%。流量系数按式(1)计算：
武中：
Q流量,单位为升每分钟（L/min）P——压力，单位为兆帕(MPa)
5.5.4主要性能参数此内容来自标准下载网
按照6.7、6.8的规定逃行试验，七氟内烷泡沫产生器主要性能参数应符合表3的规定。表3七氟丙烷泡沫产生器主要性能参数工作压方范围
生产商公布值
流盛系数
符合5.5.3
发泡倍数
25不析凌时问
GA 1288—2016
5.5.5耐水冲击
按6.4进行耐水冲击试验，七氟丙烷泡沫产生器在1.1倍最大工作压力的水压下，连续冲击10min，应无松动、损坏。
5.5.6导流板性能
导流板应采用熔点高于800℃的耐高温材料；按6.9进行导流板性能试验，泡沫经导流板后应沿壁流下,不应有明显离壁现象。
5.6七氟丙烷供给装置
5.6.1组成
5.6.1.1内贮压式七氟丙烷供给装置的组成内贮压式七氟丙烷供给装置由七氟丙烷储存装置、七氟丙烷控制阀、压装置、驱动装置、单向阀、低泄高封阀、连接软管、集流管等组成：5.6.1.2外压式七氟丙烷供给装置的组成外贮压式七氟丙烷供给装置出七氟丙烷储存装置、充压气体瓶组、七氟丙烷控制阀、压装置，驱动装置、单向阀、低泄高封阀、连接软暨、集流管等组成：5.6.2启动方式
七氟闪烷供给装置应具有自动、手，机械应急启动功能。手动肩动利机械应急启动应有防正摄动作的有效措施，并用女字或图形符号标明操作方法，5.6.3供给时间
按6.13规定的方法进行试验，七氟丙烷供给装置供给七氟内烷介质的连续供给时间不应小于15 min。
5.6.4七氟丙烷储存装宣
5.6.4.1组成
七氟内烷储存装置应至少由容器，容器阀、吸液管（虹吸管）、安全泄放装置、灭火剂敢样口、检装置等组成。
5.6.4.2基本性能
七氟丙烷储存装置的充装密度不应大于1120kg/m，其他基本性能应符合GB25972--2010中5.2.1~5.2.11及5.2.13、5.2.11的规定。5.6.4.3外贮压式七氟内烷储存装置的瓶组特性按6.14规定的方法逃行试验，测得的储存装置特性曲线与生产商公布值相比，其差值不应超过生产商公布值的10%。
5.6.4.4容器
七氟丙烷储存装置的容器应符合GB259722010中5.1的规定。6
5.6.4.5容器阀
七氟丙烧储存装置的容器阀应符合GB25972—2010中5.5的规定。5.6.4.6安全泄放装置
七氟丙烷偌存装置的安全泄放装置应符合G.B25972--2010中5.11的规定。5.6.4.7检漏装置
七氟丙烷储存装置的检漏装置应符合GB25972一2010中5.14.2的规定。5.6.5七氟丙烷控制阀
5.6.5.1材料
GA 1288--2016
七氟内烷控制阀应采用奥氏体不锈钢或铜合金制造，也可采用强度、耐腐蚀性能不低于上述材质的其他金属材料制造，
5.6.5,2工作可靠性
按6.10进行工作可靠性试验，七氟丙烷控制阀应开灵活，工作可靠，5.6.5.3工作电压范围
七氟丙烷控制阀应在额定电压(1土15%)电压范围内正常工作，5,6,5.4强度要求
按6.2进行强度试验，试验压力为1.5倍装置最大工作压力，保持5min，七氟丙烷控制阀不应产4泄溺、结构损坏、永久变形和破裂，5.6.5.5密封性能
按6.3进行密封诚验，试验压力为1.1倍装置最人工作压力，保持5min.七氟丙烷控制阀任何部件不应山现渗漏现象。
5.6.5.6手动操作要求
七氟丙烷控制阀应具有机械应急启动功能·应符合GB25972一2010中5.5.11的规定，5.6.5.7耐盐雾腐蚀性能
按6.l1规定的方法进行耐盐雾腐蚀试验，七氟丙烷控制阀不应有明显的腐蚀损坏，试验后七氟丙烷控制阀的密封性能应符合5.6.5.5的规定，5.6.5.8耐应力腐蚀性能
按6.15现定的方法进行耐应力腐蚀试验，七氟丙烧控制阀不应有裂纹,损坏，试验后-七氟内烷控制阀的强度应符合5.6.5.4的规定，5.6.5.9耐二氧化硫腐蚀性能
按6.16规定的方法进行耐一氧化腐蚀试验：七翁丙烷控制阀不应有明显的腐蚀损坏。试验后七7
GA 1288—2016
氟内烷控制阀的密封性能应符合5.6.5.5的规定。5.6.6减压装置
减压装置应符合 GA 834—2009中 5.19的规定。5.6.7驱动装置
5.6,7.1驱动气体瓶组
具有驱动气体瓶组的七氟丙烷供给装置，其驱动气体瓶组应符合GB25972--2010中5.3的规定。5.6.7.2电磁型驱动装置
电磁型驱动装置应符合GA61~-2010中5.1的规定。5.6.7.3气动型驱动装置
气动型驱动装置应符合GA61一2010中5.2的规定。5.6.7.4电爆型驱动装置
电爆型驱动装置应符合GA612010中5.4的规定。5.6.7.5机械型驱动装置
机械型驱动装置应符合GA61—2010中5.5的规定。5.6.7.6燃气型驱动装置
燃气型驱动装置应符合GA612010中5.6的规定。5.6.8低泄高封阀
低泄高封阀应符合GB25972—2010中5.17的要求，5.6.9气体单向阀
气体单向阀应符合GB25972--2010中5.8的要求。5.6.10集流管
集流管应符合GB25972—2010中5.9的要求。5.6.11连接窗
连接管应符合 GB 25972—2010中 5.10的要求。5.6.12充压气体瓶组
充压气体瓶组应符合GB259722010中5.3的要求，5.7操控柜
5.7.1柜体要求
5.7.1.1在操控柜明显部位永久性标出：尘产单位或商标.产品名称、型号、产品编号、出厂日期等内容。8
