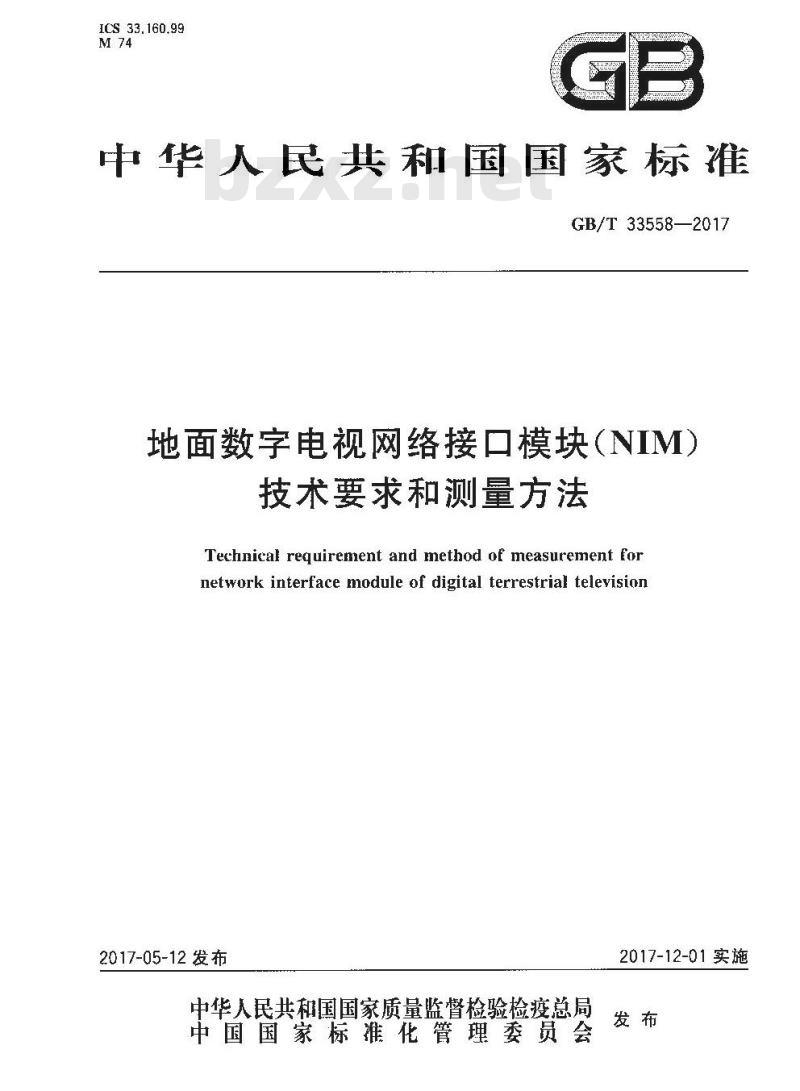

ICS 33.160.99
中华人民共和国国家标准
GB/T 33558—2017
地面数字电视网络接口模块（NIM）技术要求和测量方法
Technical reguirement and method of measurement fornetwork interface module of digital terrestrial television2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2017-12-01实施

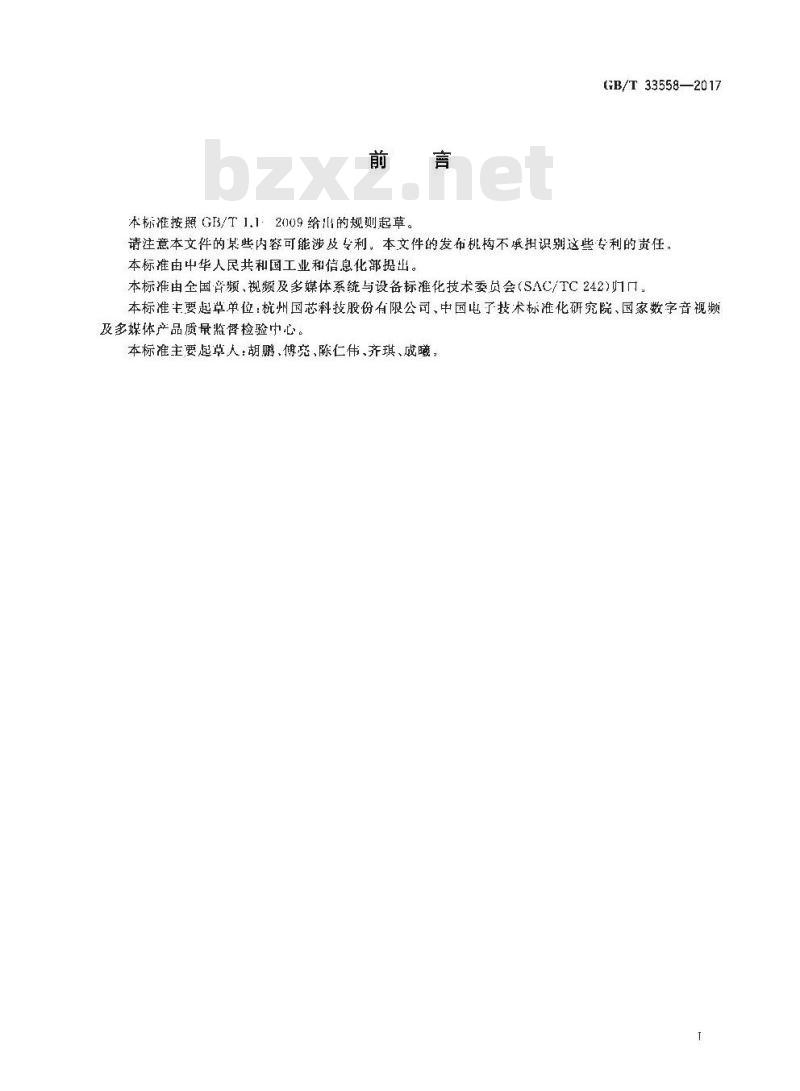

本标准按照GB/T1.1：2009给山的规则起草。GB/T33558—2017
请注意本文件的某些内容可能涉及专利，本文件的发布机钩不担识别这些专利的贵任，本标准由中华人民共和国工业和信息化部提出本标准由全国音频，频及多媒体系统与设备标准化技术委员会（SAC/TC242)归本标准主要起草单位：杭州国芯科技股份有限公司，中国电了技术标准化研究院、国家数字音视频及多媒体产品质量监督检验中心。本标准主要起草人：胡鹏、兖、陈仁伟、齐琪、成曦，1范围

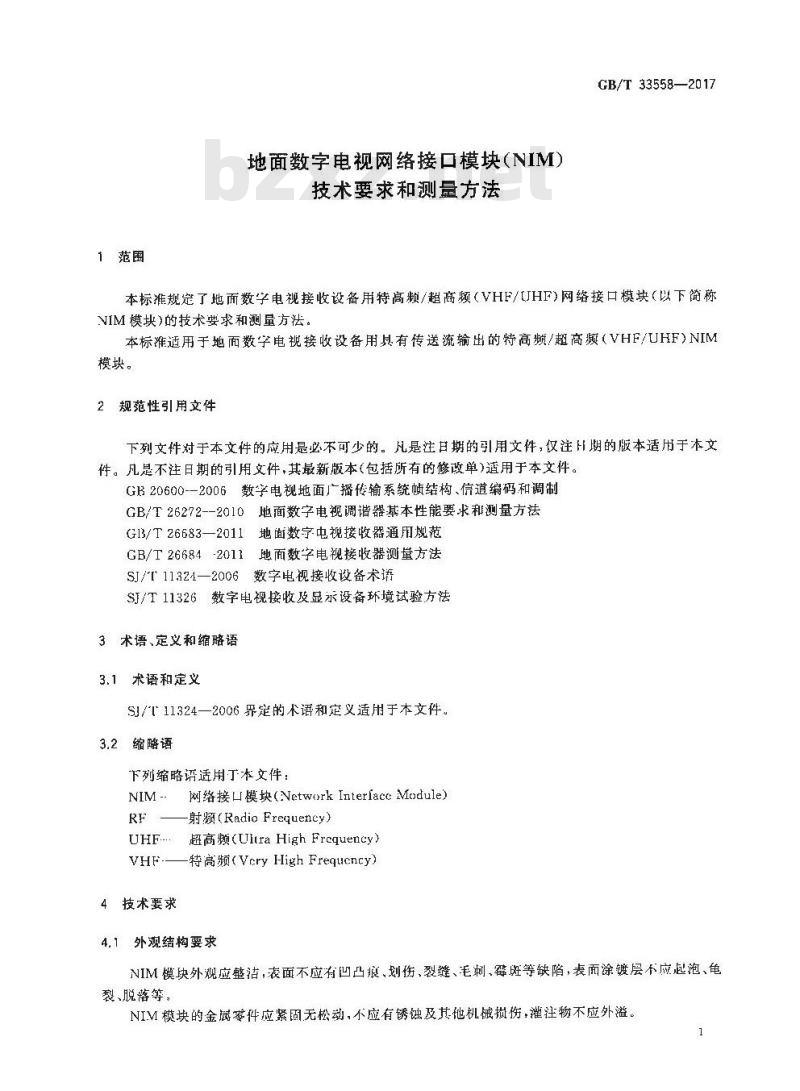

地面数字电视网络接口模块（NIM）技术要求和测量方法
CB/T33558—2017
本标准规定了地面数字电视接收设备用特高频/超高频（VHF/UJHF）网络接口模块（以下简称NIM模块)的技术要求和测量方法。本标准适用于地而数字电视接收设备用具有传送流输出的特高频/超高癫（VHF/UHF）NIM模块。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注H期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB20600--2006数字电视地面播传输系统结构、信道编码和调制GB/T26272--2010地面数字电视调谐器基本性能要求和测量方法G13/T26683—2011地面数字电视接收器通用规范GB/T26684-2011地面数字电视接收器测量方法SJ/T11324—2006数字电视接收设备术SJ/T11326数字电视接收及显示设备环境试验方法3术语、定义和缩略语
3.1术语和定义
SJ/T11324—2006界定的术语和定义适用于本文件。3.2缩略语
下列缩略语适用丁本文件：
网络接口模块（NetworkInteriaccModule)NIM -.
RF射颍(RadioFrequency)
超高频(Ultra High Frequency)特高频（VcryHighFrequcncy）
4技术要求bZxz.net
4.1外观结构要求
NIM模快外观应整洁，表面不应有凹凸痕、划伤、裂缝、毛刺、霉斑等缺陷，表面涂镀层不应起泡、龟裂、脱落等
NIM模块的金属零件应紧固无松动，不应有锈蚀及其他机械损伤，灌注物不应外溢1
KAONiKAca
GB/T 33558—-2017

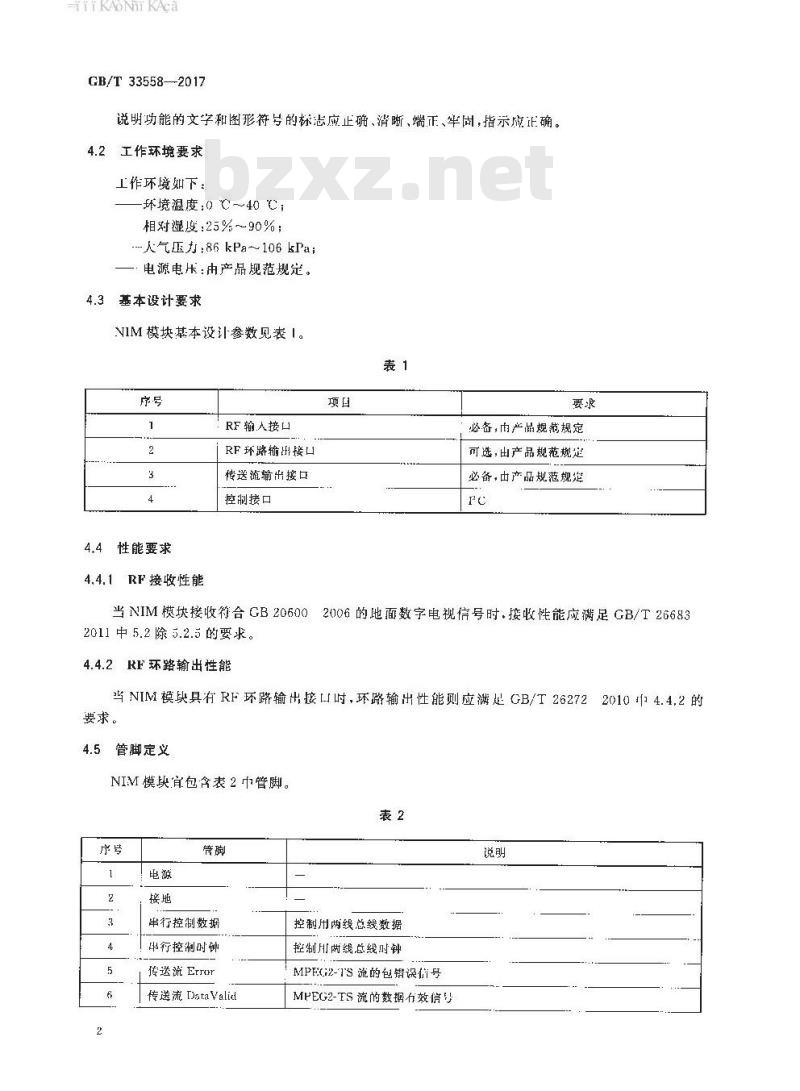

说明功能的文学和图形符号的标志应止确、消晰、端正、牢固，指示放正确。4.2工作环境要求
工作环境如下：
环境温度：0℃~40C；
相对湿度:25%~90%;
人气压力：86kPa106kPa
：电源电压：由产品规范规定。4.3基本设计要求
NIM模块基本设计参数见表1。
性能要求
4.4.1RF接收性能
RF输人接口
iRF环路输出接口
传送流输出接口
控制接口
必备，由产品规范规定
可选，出产品规范规定
必备由产品规范规定
当NIM模块接收符合GB20600
2006的地面数字电视信号时·接收性能应满足GB/T266832011中5.2除5.2.5的要求。
4.4.2RF环路输出性能
当NIM模块具有RF环路输出接LI时，环路输出性能则应满起GB/T262722010 4.4,2的
要求。
4.5管脚定义
NIM模块宜包含表2中管脚。
串行控制数据
行控制时钟
传送流Error
传送流 D)ata Valid
控制用两线总线数据
控制用两线总线时钟
MPEG2-TS流的包错误信号
MPEG2-TS流的数据行效信号
KAONiKAca
传送流 Sync
传送ByicClk
传送流数据位7！
传送流数据位[6]
传送流数据位[5]
传送流数据位[4]
传送流数据位[3]
传送流数据位[2]
传送流数据位[1]
传送流数据位[]
测量方法
外观结构
用目测法和手感进行检验。
5.2环境试验

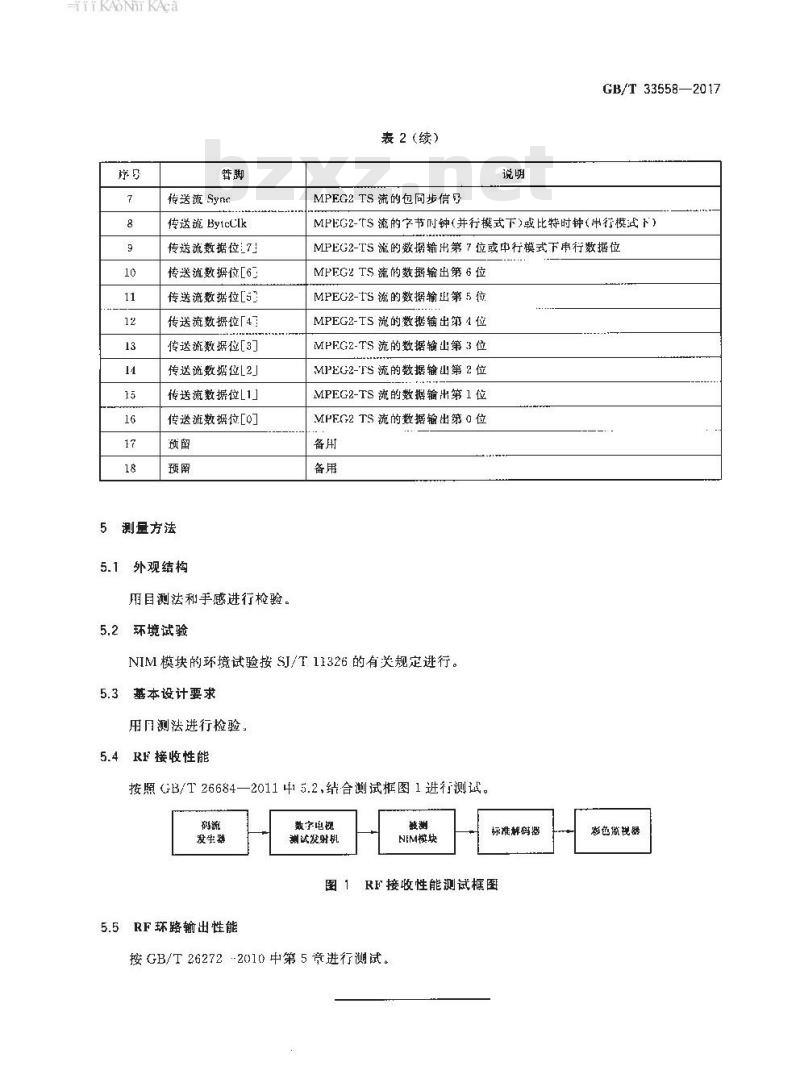

表2(续）
MPEG2TS流的包同步信号
GB/T 33558—2017
MPEG2-TS 流的字节时钟（并行模式下)或比特时钟（串行模试下）MPEG2-TS流的数据输出第7位或中行模式下串行数据位MPEG2 TS 流的数据输出第 6 位MPEG2-TS 流的数据输出第 5位
MPEG2-TS流的数据输出第4位
MPEG2-TS流的数据输山第3位
MPEG2-TS 流的数据输山第 2 位MPEG2-TS流的数据输出第1位
MPEG2 TS 流的数据输出第 0 位备用
NIM模块的环境试验按SJ/T11326的有关规定进行。5.3基本设计要求
用测法进行检验。
5.4RF接收性能
按照GB/T26684—2011中5.2，结合测试框图1进行测试。码流
发生器
5.5RF环路输出性能
数字电视
测试发射机
NEM模块
标准样码
RF接收性能测试框图
按GB/T26272-2010中第5章进行测试。彩色临现器
