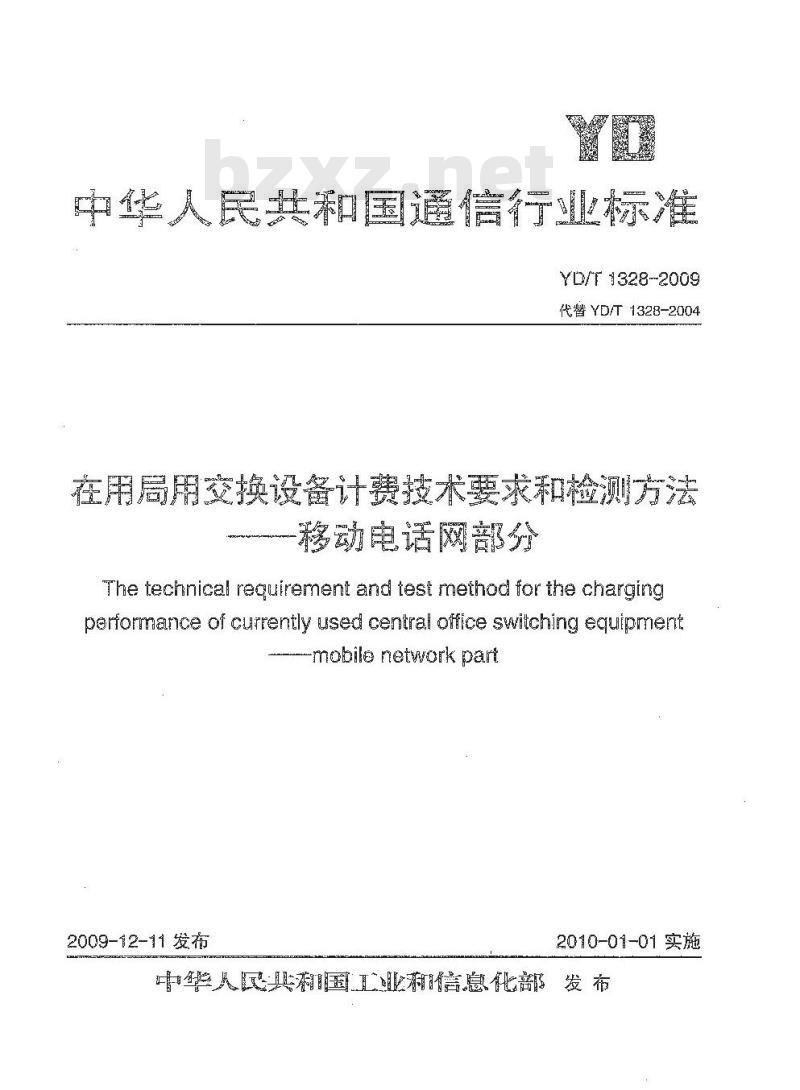

【YD通讯标准】 在用局用交换设备计费技术要求和检测方法 —— 移动电话网部分

中华人民共禾国通信行标准
YD/F 1328-2009
代誉YD/T1328-2004
在用局用交换设备计费技术要求和检测方法移动电话网部分
The technical requirement and test method for the chargingparformance of currently used central office switching eguipment-mobile network part
2009-12-11发布
2010-01-01 实施
华人风国倍息化部发布

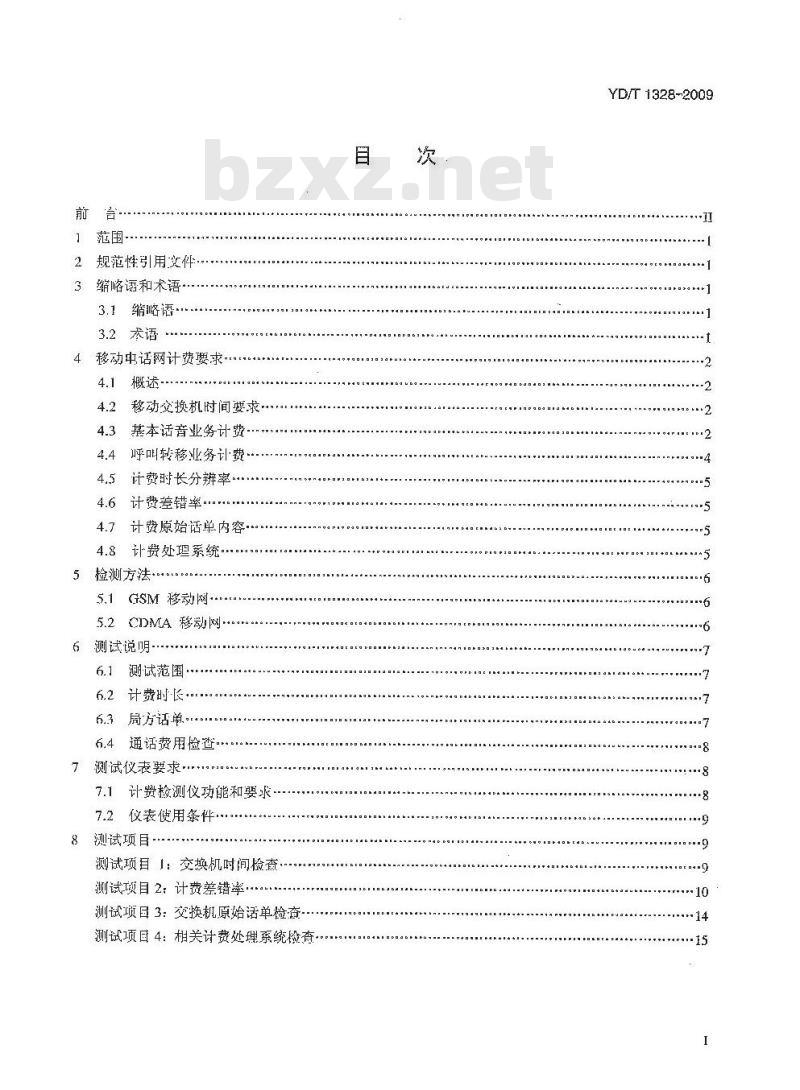

前台·
2规范性引用文件·.
3缩咯语和术语
3.1缩略语.
3.2术语
移动中话网计费要求。
4.1概述-
移动交换机时间要求
基本话音业务计费
呼叫转移业务计费··
计费时长分辨率
计费差错率
计费原始话单内容
4.8计费处理系统.
5检测方法
GSM 移动网..
CDMA 移动网·
6测试说明-
测试范围·
计费时长
6.3局方话单..
6.4通话费用检查
7测试仪表要求…
7.1计费检测仪功能和要求
7.2仪表使用条件
8测试项目·
测试项目·交换机时间检查
测试项目2：计费差错率：
测试项国3：交换机原始话单检查测试顶4：相关计费处理系统检查目
YD/T1328-2009
YD/T1328-2009

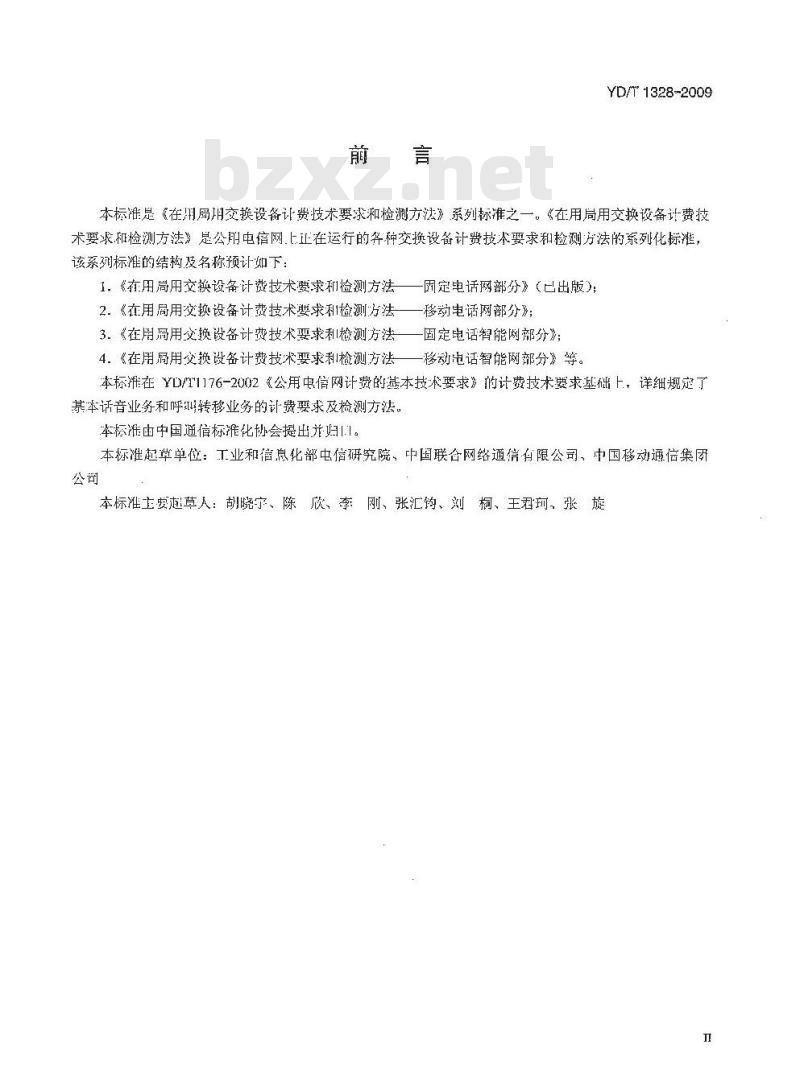

本标准是《在用局期交换设备计费技术要求和检测方法》系列标准之一。《在用局用交换设备计费技术要求和检测方法》是公用电宿网.上正在运行的各种交换设备计费技术要求和检测方法的系列化标准该系列标准的结构及名称预计如下：1.《在用局用交换设备计费技术要求和检测方法一固定电话网部分》（已出版）；2.《在用局用交换设备计费技术要求租和检测方法一移动电话网部分》；3.《在用局用交换设备计费技术要求利检测方法一固定电话智能网部分》；一移动电话智能网部分》等。
4.《在用厨用交换设备计费技术要求利检测方法本标准在YD/T1176-2002《公用电信网计费的基本技术要求》的计费技术要求基础上，详细规定了基本话音业务和呼训转移业务的计费要求及检测方法。本标准由中国通信标化协会提出并归。本标准起草单位：工业和信息化部中信研究院、中国联合网络通信有限公司、中国移动通信集厨公司
本标淮主要越草人：胡晓宇、陈欣、李刚、张汇钩、刘桐、王珂、张旋1范围

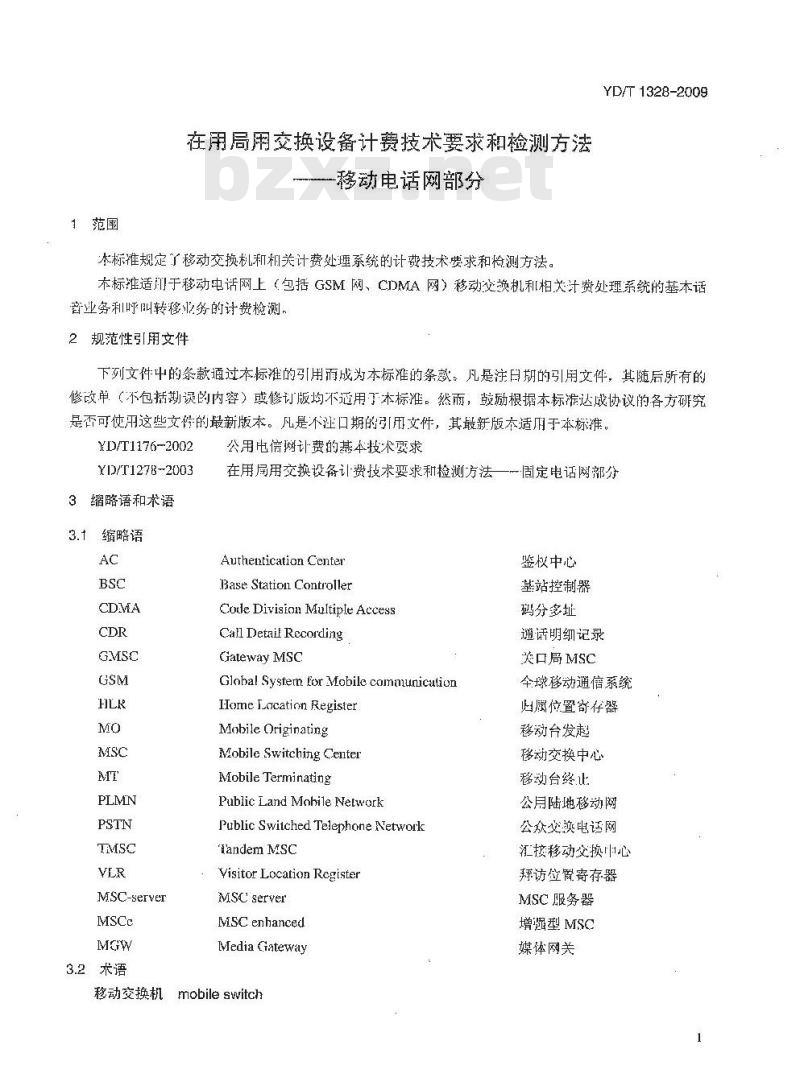

在用局用交换设备计费技术要求和检测方法一移动电话网部分
本标准规定了移动交换机和相关计费处理系统的计费技术要求和检测方法。YD/T 1328-2009
本标准适前于移动电话网上（包括GSM网、CDMA网）移动交换机和相关计费处理系统的基本话音业务和呼叫转移业务的计费检测，2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用了本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本标准。YD/T1176-2002
YD/T1278-2003
3缩略语和术语
3.1缩略语
MsC-server
3.2术语
公用电信网计费的基本技术要求在用厨用交换设备计费技术要求和检测方法一一固定电话网部分Authentication Center
Base Station Controller
Code Division Multiple AccessCall Detail Recording
Gateway MSC
Global System ForMobile communicutionHome Location Register
Mobile Originating
Mobile Switching Center
MobileTerminating
Public Land Mohile Network
Public Swiched Telephone Networkiandem Msc
Visitor Location Register
MSC server
MSC enhanced
Media Gateway
移动交换机mobileswitch
鉴权中心
基站控制器
码分多址
谴话明纫记录
关口局MSC
全球移动通信系统
归凰位置寄存器
移动台发起
移动交换中心
移动台终止
公月陆地移动网
公众交换电话网
接移动交换心
拜访位胃寄存器
MSC服务器
增型MSC
媒体网关
YD/T1328-2009

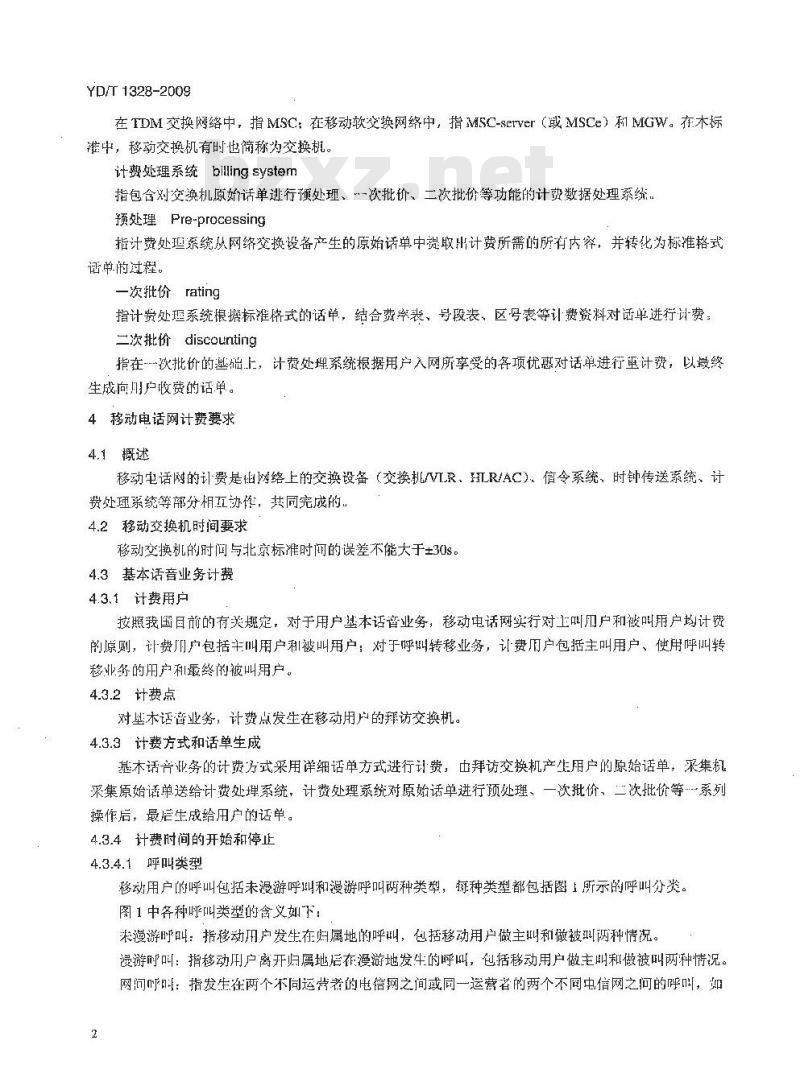

在TDM交换网络中，指MSC：在移动软交换网络中，指MSC-server（或MSCe）和MGW。在木标崔中，移动交换机有时也简称为交换机。计费处理系统billing system
指包合对交换机原始话单进行预处理、“次批价。二次批价等功能的计费数据处理系统。预处理Pre\processing
指计费处玛系统从网络交换设备产生的原始话单中提取出计费所需的所有内容，并转化为标推格式话单的过程。
一次批价rating
指计费处理系统根据标准格式的话单，结合费率表、号段表，区号表等计费资料对话单进行计费：二次批价discounting
指在次批价的基础上，计费处理系统根据用产入网所享受的各项优惠对话单进行重计费，以最终生成向川户收费的话单。
4移动电话网计费要求
4.1概述
移动电话网的计费是拍网络上的交换设备（交换机/VL聚、LR/AC)、信令系统、时钟传送系统、计费处理系统等部分相互协作，共同完成的，4.2移动交换机时间要求
移动交换机的时间与北京标时闻的误差不能大于±30s。4.3基本话音业务计费
4.3.1计费用户
按照我国回前的有关规定，对于用户垫本话音业务，移动电话网实行对上叫用户和被叫用户均计费的原则，计费用户包括主叫用户利被叫用户：对于呼叫转移业务，让费户包括主叫用户、使用呼叫转移业务的用户和最终的被叫用户。4.3.2计费点
对基本话音业务，计费点发生在移动用户的拜访交换机。4.3.3计费方式和话单生成免费标准bzxz.net
基木话音业务的计费方式采用详细话单方式进行计费，中拜访交换机产生用户的原始话单，采集机采集原始话单送给计费处埋系统，计费处理系统对原始话单进行预处理、一次批价、二次批价等系列操作后，最后生成给用户的话单。4.3.4计费时间的开始和停止
4.3.4.1呼叫类型
移动用户的呼叫包括未漫游呼叫和漫游呼叫两种类型，探种类型都包括图1所示的呼叫分类。图1中各种呼叫类型的含义如下：来漫游呼叫：指移动用户发生在归属地的呼叫，包括移动用户做主叫和做被叫两种情况。漫游时叫：指移动用户离开归属地后在漫游地发牛的呼叫，包括移动用户做主叫和做被叫两种情况。网问呼叫啡：指发生在两个不同运劳者的电倍网之间或同一运营者的两个不同中信网之问的呼叫，如2
YD/T 1328-2009
中国移动GSM网和中国电信CDMA网之间的呼叫，中国联通的GSM网和中国联通固定电话网之间的呼叫
网内呼叫：相对了网间呼叫而言，指发生在束一电信网内部的呼叫，包括屑问呼叫和局内呼叫。局间呼叫：指呼叫发生在同一个移动网的不同交换机之间，即主被叫用户在不同的交换机：局内呼叫：呼训发生在一个交换机内部，即主被叫用户在同交换机下。阿叫
木地呼叫
未滋游呼叫
滋呼叫
4.3.4.2计费的开始和结京时间
4.3.4.2.1米漫游呼叫
4.3.4.2.1.1本地呼叫
4.3.4.2.1.1.1网内呼叫
4.3.4.2.1.1.1.1局内呼叫
1，计费开始时间
长遍呼吧
图1呼叫分类示意
图间呼叫！
网内呼叫
网狗呼叫
层内呼
对主叫计费：当交换机从A接口（交赖机与S之间按口）收到被叫方的连接信号后开始计费：或当交换机从A接口收到主叫方的连接确认信号后开始计费。对被叫计费：当交换机从A接口收到被叫方的连接信号后开始计费。2.计费结束时间
移动网叫+的释放方式为互不控方式，所以变换机从A接口收到在一方的断连（释放连接）信号后即停止计费。
4.3.4.2.1.1.1.2局间呼叫
1、计赏开始时间
对主叫计费：主叫用户所在交换机从高间信令（交换机与交换机间）收到被叫应答信号后开始计费：或主叫用户所在交换机从A接收到主叫方的连接确认信号后开始计费。对被证计费：被叫用户所在交换机从A接口收到被川用户连按信号后开始计费。2.计费结束时间
计费交换机从A接口收到本端用户断连（释放连接）信号或从局间信令（交换机与交换机问）收到对端用户挂机信号庐即停止订费，4.3.4.2.1.1.2网间呼叫
1.计费开始时问
对主叫比费：上叫用户所在交换机从局间信令（交换机与GMSC间接口）收到被叫应答信号后开始3
YD/T 1328-2009
让费；或主叫用户所在交换机从A接口收到主叫方的连接确认信号后开始计费。对被叫计费：被叫用户所在交换机从A接口收到被叫用户连接信号底开始计费。2.计费结束时间
计费交换机从A接口收到本端用户断连（释放连接）倍号或从局间信令（交换机与GMSC问接门I）收到对端用户挂机信号后即停止计费。4.3.4.2.1.2长途呼明
4.3.4.2.1.2.1网内呼
1、计费开始时间
对千叫计费：主叫用户所在交换机从问信令（交换机与长途局TMSC简接口）上收到被叫应答僧号后开始计费：或主则用户所在交换机从A接门收到主叫方的连接确认信号后并始计费。对被叫计费：被叫用户所在交换机从A接门收到用连按信号后开始计费。2．计费结束时间
计费交换机从A接口收到本端用户断连（释放连接）信号或从局间信令（交换机局长途局TMSC间接口）收到拌机信号后即停止让计费。4.3.4.2.1.2.2网间呼叫
当采用发端入网方式时，计费开始和停止时间同4.3.4.2.1.1.2节。当采用受端入网方式时，计费开始和停止时间同4.3.4.2.1.2.1节。4.3.4.2.2漫游呼叫
漫游呼叫的证费开始和停止时间与未漫游呼明机同。4.4呼叫转移业务计费
呼叫转移业务的类型包括无条件呼叫前转、巡忙前转、无应答前转、寻呼无响应前转以及关机前转等。设A，B、C均为移动用户，用户B中请了呼转移业务，前转号码为C用户码，当A川户听叫B用户讨，呼叫被前转到了C用。4.4.1 计费用户
在呼叫转移中，A用广、B用广和C用户均为计费用户，其中A，C用户参照正常的标准计费，即A用户按主叫计费，其对应的被叫为B用广；C用户按被叫计费，其对应的主叫为B用户。对于使月呼叫转移业务的B用户，其收费包括呼叫转移的基本费和可能发生的长途费，可能发生的长途费包B川户做为被叫时（对应的主叫为A用户）产生的长途费，以及B用户做为主叫时（对应的被叫为C用户）产生的长途费。
4.4.2计费点
A，C用户的计费点与普通呼叫相尚，分别在各白的群访交换机。另用户的计费点为发起呼叫前转的交换机。
4.4.3计费开始和停止时间
对A、B、C用户，计费开始时间为计费点收到C用广的应答信号之后；计费停时间为计费点收到A用户或℃用户任一方的挂机信号。4.5计时长分辨萃
移动交换机向相关计费处理系统提供的原始话单（CDR）亨，通话开始时间和通话岳长（通话结束4
时间）的分辨率应不低了15，
4.6计费差错率
让费差带率=错误话单数/总话单数YD/T1328-2009
错误语单是指移动交换设备及燕计费处理系统产生的多单、少单、要单，以及计费时长超差的话单、计费收费超差的话单等等。
移动交换设备及其计费处理系统的计费差错率应不大于1x10-4。4.7计费原始话单内容
移动交换机向计费处埋系统输出的原始话单CDR中应盗少包含以下内容：通话类型（主叫/被叫/呼转)：
上叫岸号码：
被叫月号码：
计费月产号码；
计费届户IMSI:
被叫用户漫游号码：
呼叫前转号码（呼转话单中)：
交换机号码：
话并始时间；
话时长；
避话中止原因；
产生中间话尊原因；
所广位置信息：
业务类型（电话业务/承载业务补充业务等）：电话业务或承载业务码（可选）；补充业务码（可选)；
漫游标志（可选）；
讨费免费标志（可选）
4.8计费处理系统
4.8.1费率设置
对本地呼\：计费时段的划分和计费时段的收费，应符合相关部门的规定。对漫游呼叫：计费时段的划分和计费时段的收费，应符舍相关部门的规定。对长途呼叫：计费时段的划分、计费时段的费率、优惠时段的范围、优惠时段的收费（或折扣）及对跨越优时段的处理，应符合相关部门的规定。4.8.2费率管理
计费系统费率应可修改，应能满足资费标准中规定的各种等级费率的要求，应具有金费、减费，免的功能。
4.8.3用户话单
交换局计费系统提供给移动用广的详单中，至少应包括主叫号码、被册号码、通话日期、通话起始5
YD/T 1328-2009
时间、通话时长（或通话结束时间）、通话费用等内容。4.8.4超短话单
对长途呼叫，通话时长小丁3s的话单为超短话单。相关计费处理系统对超短话单应不计费。4.8.5安全性管理
对计费数据的设定和修改，应有严格的操作权限和保障措施。5检测方法
5.1GSM移动网
用计费测试仪实时采集被测交换机的A接门呼叫信令，经厝台分析处理后产生仪表谱单，通过仪装话单和局方-次批价后话单自动比对得出计费测试结果。测试的呼叫类型覆盖全部呼叫类型，包括本地呼叫（局内呼叫、局间呼、网间呼叫），长途呼叫（网内呼叫、网呼叫）和漫游呼叫，同时也包括主叫计费和被叫计费两种情况。GSM网计费测试环境如图2所示，交换机为被测交换机：BSCi~BSC3是其基站控制器；计费检测仪高阻跨接至A接口信令链路上，可根据实际情况跨接-个或多个BSC。Esct
A按口
交换机
计费测试仪
图2GSM移动网计费涮试环境示意5.2CDMA移动网
当移动用户做被叫时，其测试方法与（SM网测试方法相同，测试环境与图2相同。当移动用户做主叫时，日前A接口上的交换机不向BSC回送被叫应答信号，因此对移动月户做上叫的呼州，检测方法按呼叫类型不同分为以下几种情况。扇内呼叫
将计费检测仪跨接至被测交换机的A接口采集信令，测试环境如阁2所示。通过仪表形成的被叫用户话单和局方的一次批价主叫用户话单进行自动比对得出计费测试结果。周问呼酬
计费测试仪采策被测交换机的局问TUP/ISUP信令以产生仪表话单，通过仪表话单和I局方一次批价后话单自动比对得出计费测试结果，测试坏境如图3所示。图中交换机1为被测交换机，交换机2为本地移动网中另一个交换机，a点为局间呼叫的倍令采集点，6
网间呼叫
TMSO惑
长途局
交换机2
交换机1
订检测仪
YD/T1328-2009
PSIN/PLMN
图3CDMA移动网计费测试环境：主叫计费一局间呼叫、网间呼叫、长途呼叫计费测试仪采集被测交换机至关口扁交换机的后间TUP/ISUP信令以产生仪表话单，通过仪表话单和周方一次批价后话单自动比对得出计费测试结果，测试环境如图3所示：图中GMSC为关口局交换机，b点为网间呼叫的信令采集点，
长途呼叫
计费测试仪采集被测交换机至长途局或三接局的TUPISUP信令以产生仪表话单，通过仪表话单利局方一次批价后话单自动比对得Ⅲ计费测试结果：测试环境如图3所示，图TMSC为汇接交换机，c点为长途呼叫的信令采集点。
实际溉试不境[信令网络结构可能会有所不同，倡不影响本测试方法的使用，可结合具体情况按不同呼叫类型选取a、b、c点。
为减少信令传递时延引入的误差，实际测试时信令采集点应尽量选取靠近被测交换机侧的节点，6测试说明
6.1測试范围
本标准计费测试包括的用户类别为本地普通签约用户和漫游迹入本地的外地普通签约用户，不包括移动智能网用户（预付费用户、VPN用产）。本标准计费测试的呼叫不含呼叫过程中发生BSC间换和局问切换的呼叫。6.2计费时长
由丁测试仪表是在最接近被测交换机的信令链路上采集呼叫信令，因此由测试仪装引入的计费时长误差仅在F被测交换机对信令处理的时延（如被叫册户应答信号从交换机的E接口划A接口的时延）：除此之外还需考虑交换机自身计费的开始时间时延、计费结束时间时延和局方话单中出于进位取整引入的误差，通常局方一次批价后话单的通话时长精确到秒位，计费测试仪的通话时长可精确到毫秒位，计费时长的判据如下：
设为测试仪表的实测逆话时长，”为交换局让费处理系统提供的…次批价后话单中同…呼叫的计费时长：、的单位为s，当次通语的通话时长不大于4h时，应满足以下的要求：2y-x≤+2
6.3局方话草
要求被测移动局计费系统提供测试时问段内一次批价后话单，话单内容应包括适话类型（上叫/被叫/YD/T 1328-2009
呼转）、主叫号码、被叫号码、计费号码、IMSI、被叫用户漫游号码、呼叫前转号码（呼转话单中）、通话开始时间、通话时长、用户位置信息（I.AC、CelID）、业务类型、用户类型、漫游标志、基本逊话费漫游通话费和长途通话费等，
局方提供的话单应包扔本地用户话单利漫游入月户话单。6.4通话费用检查
通话费用检查方法：在被测移动局计费处理系统提供的一次批价后话单中，随机提取一定数量的各类呼叫话单，检查其计费费用否符合相关规定，7试表要求
7.1计费检测仪功能和要求
7.1.1数据采集功能
应能采集所跨接信令链路上的全部信令消息，并对信令消息加注时标，采集数据时，不能影响交换局止常通信。
7.1.2协议解码功能
应具有国内GSM移动网A接/MAP、CDMA移动网A接口/MAP、移动网TUP/ISUP的信令解码功能。
7.1.3话单合成功能
应能将同一呼叫的倍令消息提，合成完整的呼Ⅲ信令流程，包括A接「呼叫信令、TUP/SUP呼叫信令。
当发生消息重发、信令链路倒换、信令链路倒回时，计费检测仪应能正确识别有效信令消息。7.1.4话单过滤功能
计费检测仪应能按主叫号码、被叫号码、IMSIIMSI号、被叫漫游号码、移动角位置倍息、信令点编码、信令链路、呼叫并始/结束时间、呼叫时长等参数选取或滤除所合成的话单。7.1.5批价设置功能
计费检测仪应具奇一定能为的预置批价功能，并根据通话时长和批价让算出所记录呼叫的通话费而7.1.6话单比对功能
应能将计费系统提供的：次批价后话单和计费检测仪记录的话单进行比较，对以下分项进行统计：1）移动用广做主叫的呼叫（MO）记录数目和移动用户做被叫的呼叫（M）记录数目：2）呼叫过程中发生小区外部切换的呼叫记录数目；3）呼叫时长大于30min的呼记录数鼠；4）长途呼叫中呼叫时长小于35的呼叫记录数目；5）计费时长正确和不正确的话单数升。7.1.7分辨率要求
记录的呼叫开始时间、结束时问的时标应至少精确到10ms位，计费时长的分辨率应不低于0.01s。7.1.8容量要求
1）应至少能同时跨接16条物理信令链路2）计费检测仪可一次深集利存储不少于10万次的呼记录；3）计费检测仪可一次采集和存储不少于G00万个信令消息（MSU)。8
7.1.9负荷处理能力
计贫检测仪在链路负荷不小下0.9时，丢台率应小于1×10%7.1.10数据统计能力
YD/T1328-2009
计费检测仪应备对采集到的MSU数据行统计的能力，括收到的MSU总数最、自于各种原因丢失的MSU数量、虽发的MSU数量以及不同信令层收到的MSU消息数量等等。7.1.11时间要求
7.1.11.1当前时间设定功能
计费检测仪应能设定、修改当前时间。7.1.11.2时间精度要求
计费检测仪的时间精度应不小于1×107。7,2仪表使用条件
测试所用仪表应计量检定合格，并在有效期内使用。8测试项目
测试项回1：交换机时间检查
测试编号：1.1
参考：YID/T1176-2002《公用电信网计费的基本技术要求》项目：交换机时间检查
分项目：交换机玩问检奇
测试月的：
检验交换机时间误差，应满足≤±305预胃条件：
测试流程：
通过中央人民广播电台接收北京标准时问，将交换机时间与北京标准时间做比较测诚说明，
1．测试对象包括GSM网、CDMA网移动交换机，2.
检查交换机时间误差是否满足≤±30s，并记录检查结果
