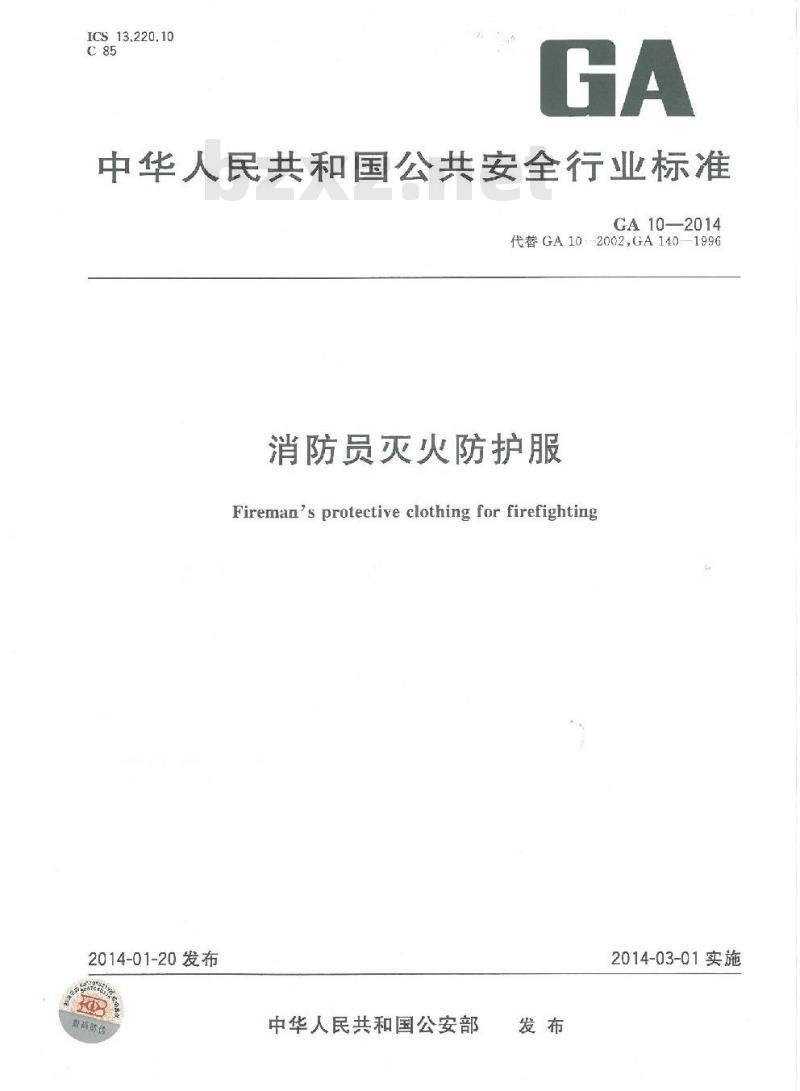

【GA公共安全标准】 消防员灭火防护服

ICS13.220.10
中华人民共和国公共安全行业标准GA10—2014
代誉GA10—2002,GA1401996
消防员灭火防护服
Fireman's protective clothing for firefighting2014-01-20发布
中华人民共和国公安部
2014-03-01实施

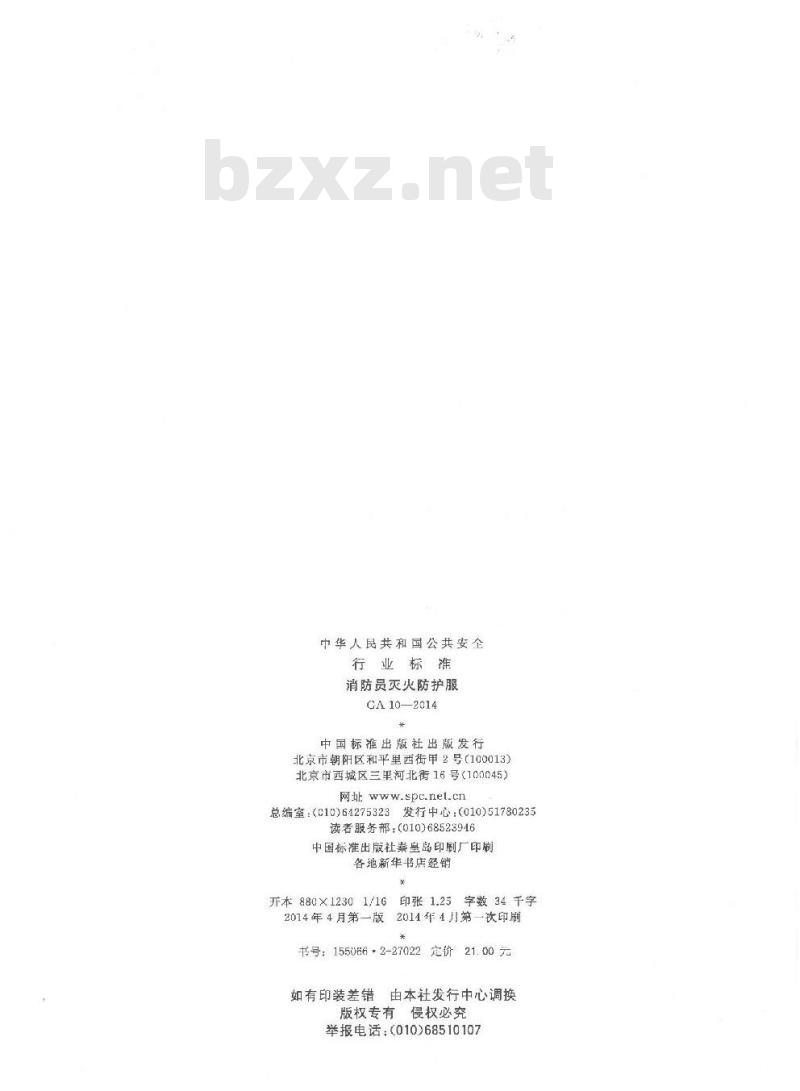

中华人民共和国公共安全
行业标准
消防员灭火防护服
GA10—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.nel.cn
总编室：（010)64275323发行中心：（010)51780235读者服务部：（010)68523946
中国标准出版社素皇岛印剧厂印刷各地新华书店经销
开本880×1230
印张1.25
字数 34千字
2014年4月第一版
2014年4月第一次印刷
书号：155066：2-27022
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68510107

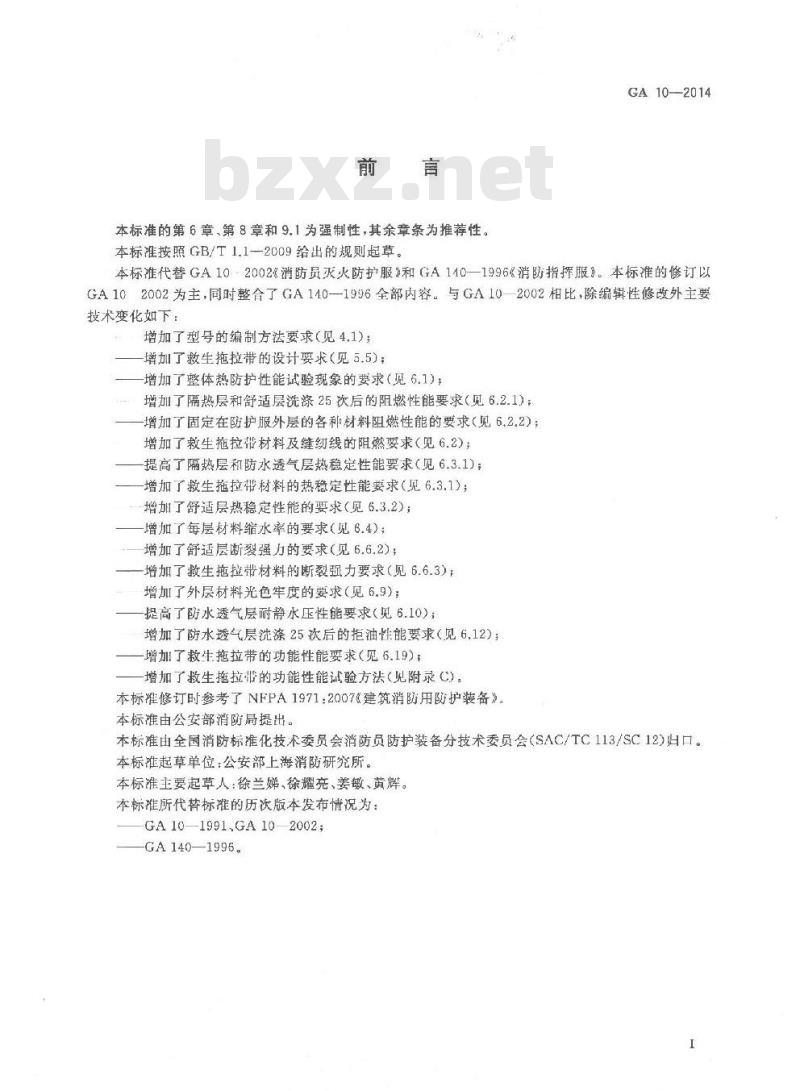

本标准的第6章，第8章和9.1为强制性，其余章条为推荐性。本标准按照GB/T1.1—2009给出的规则起草。GA10—2014
本标准代替GA102002消防员灭火防护服》和GA140-—1996《消防指挥服》。本标准的修订以GA102002为主，同时整合了GA140—1996全部内容。与GA102002相比，除编辑性修改外主要技术变化如下：
增加了型号的编制方法要求（见4.1)：增加了救生拖拉带的设计要求（见5.5）；增加了整体热防护性能试验现象的要求（见6.1)；增加了隔热层和舒适层洗涤25次后的阻燃性能要求（见6.2.1）；增加了固定在防护服外层的各种材料阻燃性能的要求（见6.2.2）；增加了救生拖拉带材料及缝纫线的阻燃要求（见6.2)；提高了隔热层和防水透气层热稳定性能要求（见6.3.1）增加了救生拖拉带材料的热稳定性能要求（见6.3.1）：增加了舒适层热稳定性能的要求（见6.3.2）；增加了每层材料缩水率的要求（见6.4）；增加了舒适层断裂强力的要求（见6.6.2）；增加了救生拖拉带材料的断裂强力要求（见6.6.3）；增加了外层材料光色牢度的要求（见6.9）；提高了防水透气层耐萨水压性能要求（见6.10）：增加了防水透气层洗涤25次后的拒油生能要求（见6.12）：一增加了救生拖拉带的功能性能要求（见6.19）：增加了救生拖拉带的功能性能试验方法（见附录C)：本标准修订时参考了NFPA1971:2007《建筑消防用防护装备》本标准由公安部消防局提出。
本标准由全国消防标准化技术委员会消防员防护装备分技术委员会（SAC/TC113/SC12)归口。本标准起草单位：公安部上海消防研究所。本标准主要起草人：徐兰娣、徐耀亮、姜敏、黄辉。本标准所代替标准的历次版本发布情况为：GA10-1991.GA10-2002:
-GA140—1996。

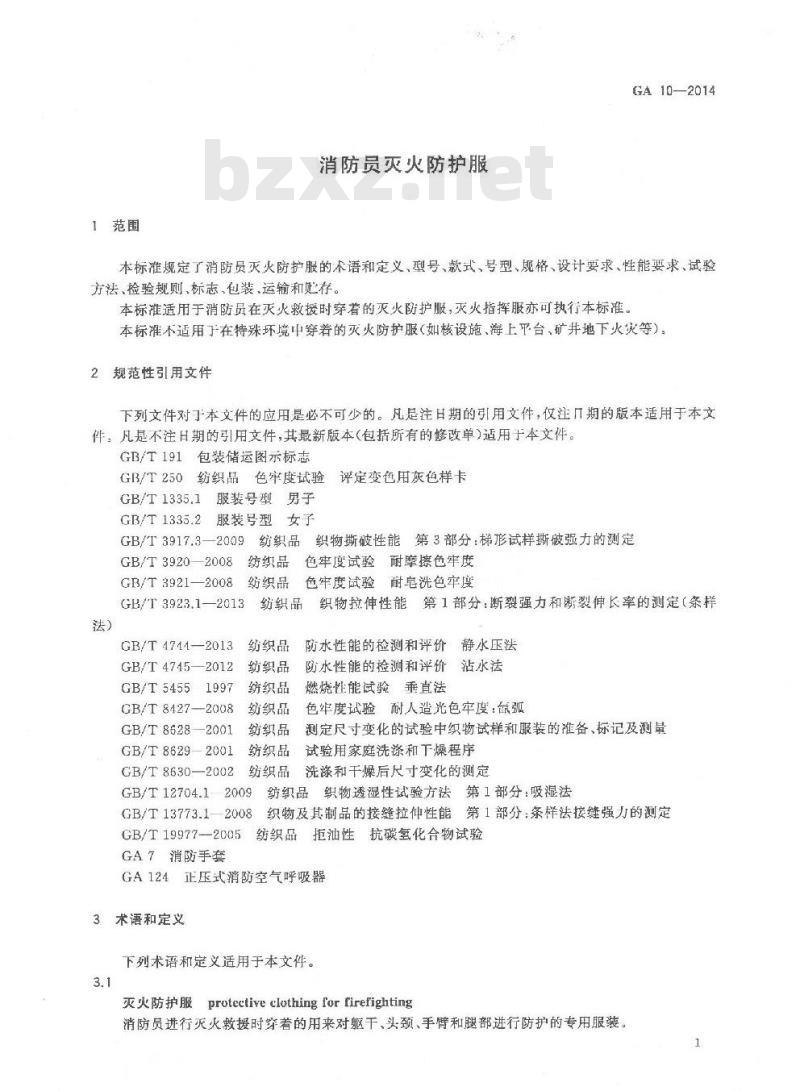

1范围
消防员灭火防护服
GA10-—2Q14
本标准规定了消防员灭火防护服的术语和定义、型号、款式、号型、规格、设计要求、性能要求、试验方法、检验规则、标志，包装、运输和则存。本标准适用于消防员在灭火救援时穿着的灭火防护服，灭火指挥服亦可执行本标准。本标准不适用于在特殊环境中穿差的灭火防护服（如核设施、海上平台、矿并地下火灾等）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注几期的版本适用于本文件：凡是不注日期的引用文件，其最新版本（包括所有的够改单)适用于本文件。GB/T191包装储运图示标志
GB/T250纺织品色牢度试验评定变色用灰色样卡GB/T1335.1服装号型男子
GB/T1335.2服装号型女子
GB/T3917.32009纺织品织物撕破性能第3部分：梯形试样撕被强力的测定GB/T39202008
色牢度试验耐摩擦色牢度
纺织品
纺织品色牢度试验耐皂洗色牢度GB/T3921—2008
GB/T3923.1—2013
GB/T4711—2013
GB/T4745—2012
GB/T 54551997
GB/T 8427—2008
GB/T 86282001
GB/T8629—2001
GB/T 8630—2002
织物拉伸性能第1部分：断裂强力和断裂伸长率的测定（条样纺织品
纺织品
防水性能的检测和评价静水压法防水性能的检测和评价沾水法
纺织品
纺织品
纺织品
纺织品
纺织品
纺织品
GB/T12704.12009
GB/T13773.12008
GB/T19977—2005
GA7消防手套
燃烧性能试验垂直法
色牢度试验耐人造光色牢度：鼠弧测定尺寸变化的试验中织物试样和服装的准备、标记及测量试验用家庭洗涤和下燥程序
洗涤和干燥后尺寸变化的测定
纺织品织物透湿性试验方法第1部分：吸湿法织物及其制品的接缝拉伸性能第1部分：条样法接缝强力的测定纺织品拒油性抗碳氢化合物试验GA124正压式消防空气呼吸器
3术语和定义
下列术语和定义适用于本文件。3.1
灭火防护服
protective clothing for firefighting消防员进行灭火救援时穿着的用来对躯干、头颈、手臂和腿部进行防护的专用服装。1
GA 10-2014
防水透气层moisturebarrier
用于阻止水向隔热层渗透同时又能排出水蒸气的防护服部分。3.3
隔热层thermal barrier
用于提供隔热保护的防护服部分。3.4
接缝seam
防扩服面料的两个边缘通过缝纫或其他方式进行连接的部位3.5
反光标志带reflectiverim
缝纫在外衣上能反射光线作为标志用的面料部分。4型号、款式、号型、规格
4.1型号
消防员灭火防护服的型号
计序号
天大防护服代号，双人指挥服代号用ZHL表示精员防扣装备
消防装备代号
示例：ZFMH
4.2款式
消防易灭火防护服；ZFZH-
消防员灭火指挥服。
消防员灭火防扩服（以下简称“防撞服\）的款式应为分体式，中防扩上衣和防护裤子组成，也可设计成连体式。
灭火指挥服的款式应为风衣式，与防护裤了配套使用。4.3号型
防护服的号型设置按GB/T1335.1，GB/T1335.2的规定执行。4.4规格
4.4.1防护服的规格设计按照GB/T1335.1GB/T1335.2的规定执行。4.4.2防护服主要部位规格允许偏差见表1的规定。2
5设计要求
防护服的结构
部位名称
总肩宽
表1主要部位尺寸允许偏差
充许偏差
GA10—2014
单位为厘米
5.4系列
连肩袖
5.2系列
防护服应由外层、防水透气层、隔热层、舒适层等多层材料组合而成。这种组合可制作成一体式或分拆式夹衣结构，并满足第6章的要求和基本服装制作工艺要求。分拆式夹衣结构防护服内衬防护材料层被收下时，应有警示标志。5.2防护服上衣
5.2.1保护的区域
防护服上衣应对消防员的上部驱干、颈部、手臂和手腕提供保护，但保护的范围不包括头部和手部。防护服上衣和防护服裤子之间的重叠部分应不小于200mm。5.2.2衣领
防护服上衣的衣领高度应不小于100mm，并有搭接或扣牢配件。衣领的结构包括外层，防水透气唇、隔热层：
5.2.3门襟
门襟的结构应包含外层、防水透气层和隔热层。5.2.4袖口
每件防护服上衣袖子应有防护护腕，防止燃烧的碎片进入到袖子中，并有防水的功能设计。袖口不得妨碍防护服的穿着，并与防护手套的佩戴相配合：5.2.5口袋
防护服外口袋的底部应有排水口设计。GA102014
5.3防护服裤子
防护服裤子应对消防员的下肢和腿部提供保护，但不包括踝部和脚部，5.4反光标志带
反光标志带应牢固地缝合在防护服上衣和裤于上，分体式防护服在上衣胸围、下摆、袖口、裤脚处缝合宽度不应小于50mm的反光标志带。反光标志带的设置，能在360方位均能可见。5.5救生拖拉带
防护服应安装敏生拖拉带，当将其展开救援消防员时，应能拉住消防员的上躯体、胶下部位和肩部。救生拖拉带应坚韧牢固，能承受消防员身体重力的拖拉5.6标签的位置
标签应缝合在防护上衣前胸左的舒适层上。5.7颜色
防护服的外层颜色宜为衰蓝色
防护服所用辅料的要求如
a）所有五金件应无斑点
结节或尖利的边缘并经防魔蚀处理b）选用具有永久性阻燃的缝纳线和搭扣，颜色应马外层材料度光标志带相匹配，上虚选用不小手号的拉链，
c）防护工衣的前门襟处
额包与列层材料相配；
d）防护裤子的背带应选用便士调整长度容易更换的检紧带。6性能要求
整体热防护性能
防护服整体热防护能力的TPP值不应小于28.0.目无熔融、跪裂和收缩现象6.2阻燃要求
6.2.1防护服的外层、隔热层、舒适层材料，反光标志带，膝盖、肘部、肩部等外层加强材料以及救生拖拉带所用的材料，经过25次洗涤后，损毁长度不应大于100mm，续燃时间不应大于2s，且不应有熔融，滴落现象
6.2.2固定在防护服外面的防护护腕、布标签、徽章、挂衣环、粘合物、拉链基布、缝纫线、口袋材料，经过25次洗涤后，续燃时间不应大于2s，且不应有熔融，滴落现象。6.3热稳定性能
6.3.1防护服的外层、防水透气层、隔热层材料，膝盖、肘部、肩部等外层加强材料，经（260土5）℃热稳定性能试验后，沿经、纬向尺寸变化率不应大于10%，试样表面应无明显变化。6.3.2舒适层的材料经（180士5）℃热稳定性能试验后，沿经，纬间尺寸变化率不应大于10%，试样表面应无明显变化。
6.3.3防护服所用的缝纫线经（260士5）℃热稳定性能试验后，应无熔化、烧焦的现象。6.3.4防护服所用的五金件经（260土5）℃热稳定性能试验后，应能保持其原有的功能。GA102014
6.3.5防护服救生拖拉带所用的材料经（260士5）℃热稳定性能试验后，沿经、纬向尺寸变化率不应大于10%，试样表面应无明显变化
6.4缩水率
防护服的外层、防水透气层、隔热层、舒适层材料，经过5次洗涤后，沿经、纬向缩水率不应大于5%。
6.5表面抗湿性能
外层材料洗涤5次后，沾水等级不应小于3级。6.6断裂强力
6.6.1外层材料经、纬向干态断裂强力不应小于650N，6.6.2舒适层材料经、纬向干态断裂强力不应小于300N。6.6.3防护服救生拖拉带所用的材料经、纬间干态断裂强力不应小于7000N。6.7撕破强力
外层材料经、纬向撕破强力不应小于100N。6.8单位面积质量
每层材料的单位面积质量应衍合面料供应方提供的额定量的（100土5）%范圈内6.9色牢度
外层材料耐洗沾色和耐水摩擦不应小于3级，光色牢度不应小于1级。6.10耐静水压性能
洗涤25次后，防水透气层材料的耐静水压不应小于50kPa。6.11透湿率性能
防水透气层材料的透湿率不应小于5000g/（m·24h）。6.12拒油性能
防水透气层材料洗涤25次后，拒油不应小于3级。6.13针距密度
各部位缝制线路顺直、整齐、平-服、牢固、松紧适宜，明暗线每3cm不应小于12针，包缝线每3cm不应小于9针。
6.14色差
防扩服的领与前身、袖与前身、袋与前身、左右前身及其他表面部位的色差不应小于4级。6.15接缝断裂强力
外层材料接缝断裂强力不应小于650N。GA10-—2014
反光标志带
6.16.1逆反射系数
反光标志带的逆反射系数应符合表2的要求表2逆反射系数
观察角
耐热性能
人射角
单位为坎德拉每勒克司平方米
经耐热性能试验后，反光材料表面应无炭化、脱落现象。其逆反射系数不应小于表2规定值的70%。
6.16.3高低温性能
经高低温试验后，反光标志带不应出现断裂、起皱、扭曲的现象。6.17质量
整套防护服的质量不应大于3.5kg。6.18外观
防护服的外观要求如下：
各部位整烫平服、整洁，无烫黄、水溃、亮光、粉印、线头；a)
衣领平服、不翻翘；
对称部位基本一致：
粘合衬不应有脱胶及表面渗胶；d)
标签位置正确，号型标志准确清晰。e
6.19敏生拖拉带的功能性能
生拖拉带展开时间不应大于10s，拖动测试假人距离不应小于2.5m。试验方法
7.1样品的洗涤干燥
整套防护服洗涤时，应按GB/T86292001的5A方法进行，干燥按该标准中程序C规定的方法进行：
7.2整体热防护性能试验
整体热防护试验方法按附录A进行，判断试验结果是否符合6.1的规定。7.3阻燃性能试验
阻燃试验方法按GB/T5455一1997进行，判断试验结果是否符合6.2的规定。7.4热稳定性能试验
GA10-—2014
外层、防水透气层、隔热层、舒适层材料，敦生拖拉带，膝盖、肘部、肩部等外层加强材料的热稳定性能试验方法按附录B进行，缝纫线，五金件的热稳定性能试验方法按附录B的B.2.1.B.4、B.5进行，判断试验结果是否符合6.3的规定。7.5缩水率
缩水率性能试验样品准备按GB/T8628—2001，洗涤方法按GB/T8629—2001的5A方法进行，数据计算按GB/T8630—2002进行，判断试验结果是否符合6.4的规定。7.6表面抗湿性能试验
表面抗湿试验方法按GB/T4745一2012进行，判断试验结果是否符合6.5的规定。7.7断裂强力试验
断裂强力试验方法按GB/T3923.1一2013进行，判断试验结果是否符合6.6的规定。7.8撕破强力试验
撕破强力试验方法按GB/T3917.32009进行，判断试验结果是否符合6.7的规定。7.9单位面积质量
用称量范围为0g~500g，感量为0.5g的架盘天平测定，判断试验结果是否符合6.8的规定。7.10色牢度试验
色牢度试验方法分别按GB/T3920-2008、GB/T39212008、GB/T8427—2008进行，判断试验结果是否符合6.9的规定。
7.11耐静水压性能试验
耐静水压试验方法按GB/T4744一2013进行，判断试验结果是否符合6.10的规定。7.12透湿率性能试验
防水透气层材料的透湿率试验方法按GB12704.1一2009进行，判断试验结果是否符合6.11的规定。
7.13拒油性能试验
拒油性能的试验方法按GB/T19977—2005进行，判断试验结果是否符合6.12的规定7.14针距密度检查
在防护服上任敢3cm计量，判断检查结果是否符合6.13的规定。7
GA10-2014
7.15色差检验
测定色差级别时，被测部位应纱线编织方向一致，用6001x及以上的等效光源。入射光与被测物约成45°角：观察方向与被测物人致垂直，距离60cm日测。与GB/T250样卡对比，判断检验结果是否符合6.14的规定。
7.16接缝断裂强力试验
接缝断裂强力试验方法按GB/T13773.12008进行，判断试验结果是否符合6.15的规定。7.17反光标志带性能试验
7.17.1逆反射系数的试验
反光标志带的逆反射系数的试验要求如下：试验环境：温度（20土2）℃，湿度（65土5）%；a
b）样品的尺寸与数量：200mm×50mm的反光材料3块；逆反射系数测量仪器观察角能在12°～2°范围内可调，最小分度值不应大于0.01°。入射角能c
在0°～40°范围内可调，最小分度值不应大于1°；d）经过水平和垂直方向上分别测量5次后，将所测的数据取平均值，判断试验结果是否符合6.16.1的规定。
7.17.2耐热性能试验
先将试样放置在温度为（260士5）℃的干爆箱内，试验5min后取出样品，再按7.17.1的方法进行，判断试验结果是否符合6.16.2的规定。7.17.3高低温性能试验
样品尺寸为200mm×50mm，在（50土2）℃的环境中连续置12h，取出后应立即转至（一30士2)℃的环境中连续放置20h后取出，判断试验结果是否符合6.16.3的规定。7.18质量
用称量范围为0g～10000g，精度不低于3级的重量衡器测定，判断试验结果是否符合6.17的规定。
7.19外观检查
用目测法进行，判断检查结果是否符合第5章和6.18的规定。7.20救生拖拉带的功能性能试验救生拖拉带的功能性能试验方法按附录C进行，判断试验结果是否符合6.19的规定。8检验规则
8.1检验分类
防护服的检验分为材料检验、出厂检验和型式检验。8
8.2材料检验
GA10--2014
8.2.1材料检验应包含防护服每层材料，膝盖、肘部、肩部等外层加强材料，反光标志带，缝纫线，教生拖拉带和五金件。
8.2.2防护服每层材料检验按照每批进厂数量抽捡，每5000m为一批次，不足5000m以实际数量作为一批次，每批随机抽样2m，按表3规定的项目进行检验，经检验合格后方可接受。8.2.3膝盖、肘部、肩部等外层加强材料、反光标志带、缝纫线、救生拖拉带和五金件的材料检验按每批进厂数量捕检，按表3规定的项目进行检验，经检验合格后方可接受8.3
出厂检验
防护服应按表3规定的项日进行出厂检验，经检验合格后方可出厂8.3.1
8.3.2出厂检验1000套为批次，不足1000套以实际生产最为一批每批抽取2套样品。按表3进行检验后如有
型式检验
项不合格，则对不合格项目进行加倍抽样检验，若仍出现不合格，则该批产品为不合格。8.4.1型式检验接表3的就定项目通常在下列情况下进行。新产品试制的定型检验，
材料、款式、工艺有较大改
变可能影畅产品性能
年以上你复生产时
产品发生重大质量事教财
品强制性准人制度有要求
质量监督机构依法提出型式检验要求时。f)
8.4.2型式检验的样品在
广龄验合格的产品甲随机抽样，样本数量为3套防护服利外层、防水透气层、隔热层、合适层产每层数量为工的面料材料检验，出厂检验和型式检验要求表3
标准条款号
检验项目
体热防护性能
阻燃性能
热稳定性能
缩水率
表面抗湿性能
断裂强力
撕被强力
单位面积质量
色牢度
耐静水压性能
透湿率性能
拒油性能
针距瘤度wwW.bzxz.Net
出）检验
材料检验
型式检验
