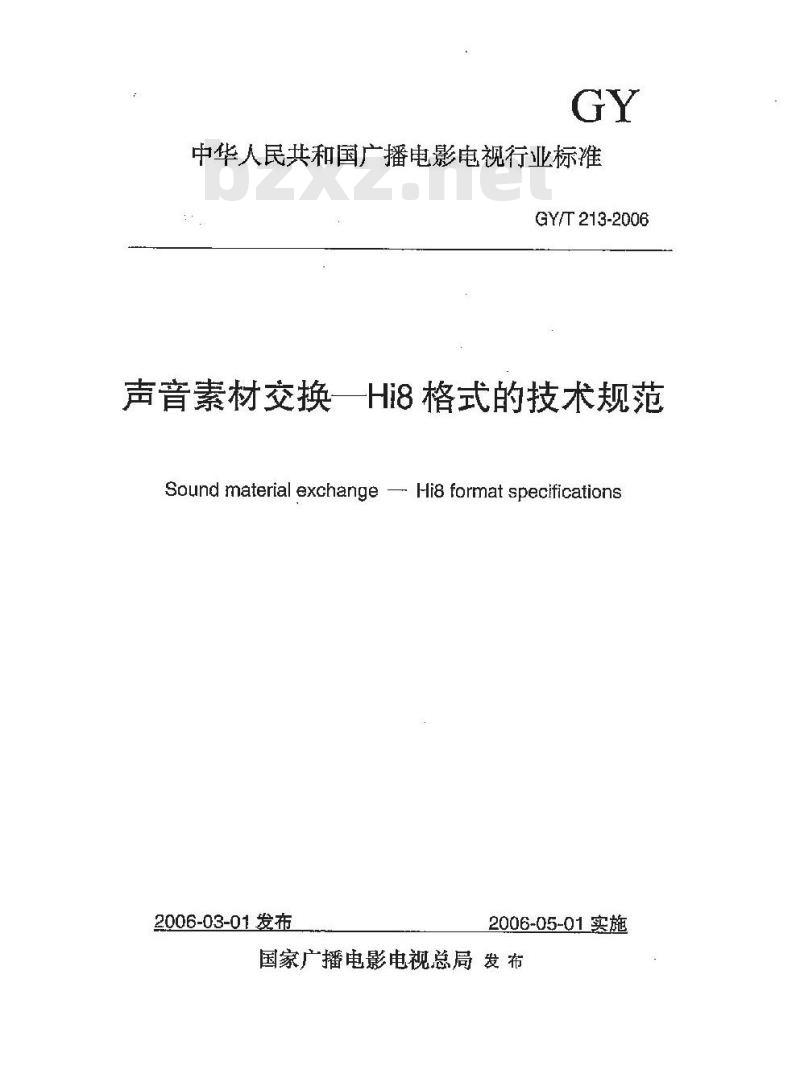

【GY广播电视行业标准】 声音素材交换-Hi8格式的技术规范

中华人民共和国广播电影电视行业标准GY/T213-2006
声音素材交换一Hi8格式的技术规范Sound material exchange -- Hi8 format specifications2006-03-01发布
2006-05-01实施
国家广播电影电视总局发布
GYIT213-2006

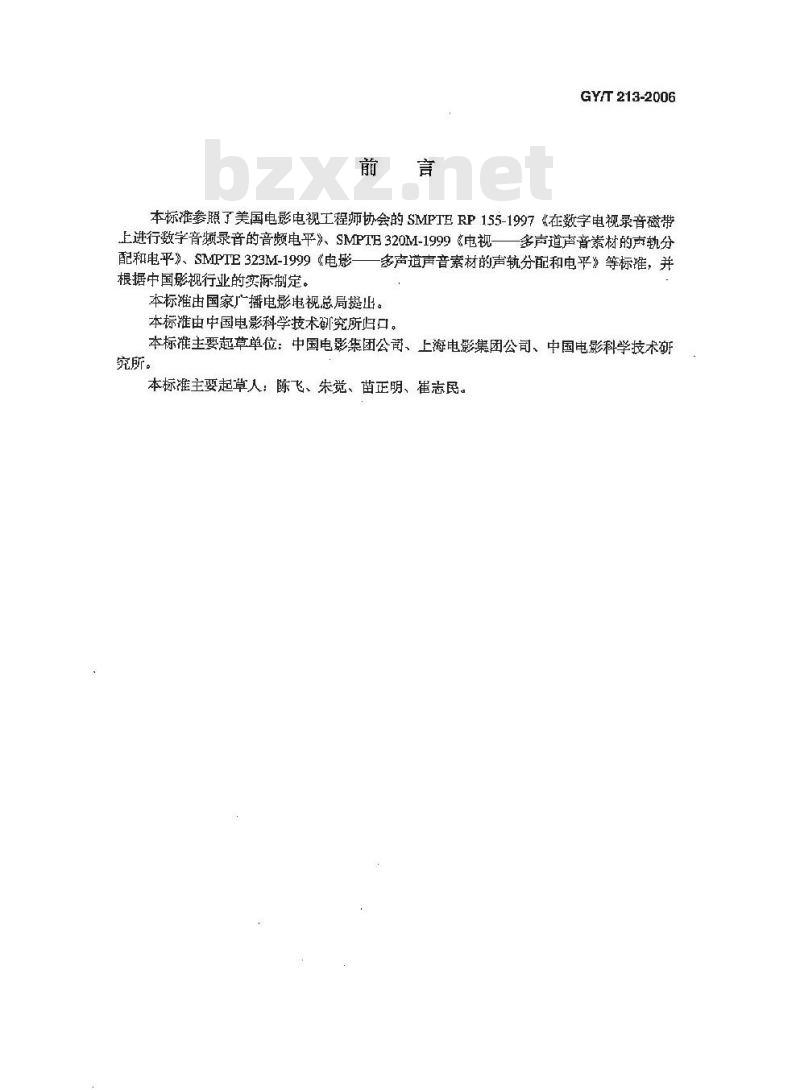

本标准参照了美国电影电视工程师协会的SMPTERP155-1997《在数字电视录音磁带上进行数学音频录音的音频电平》、SMPTB320M-1999《电视一多声道声音索材的声轨分配和电平》、SMPTE323M-1999《电彪一—多声道声音素材的声轨分配和电平》等标，并根据中国影视行业的实际制定。本标准由国家广播电影电视总局提山。本标准由中国电影科学技术研究所归口。本标准主要起草单位：中国电影集团公前、上海电影集团公司、中国电影科学技术研究所。
本标准主要起草人：陈飞、朱觉、苗正明、崔志民。1．范围

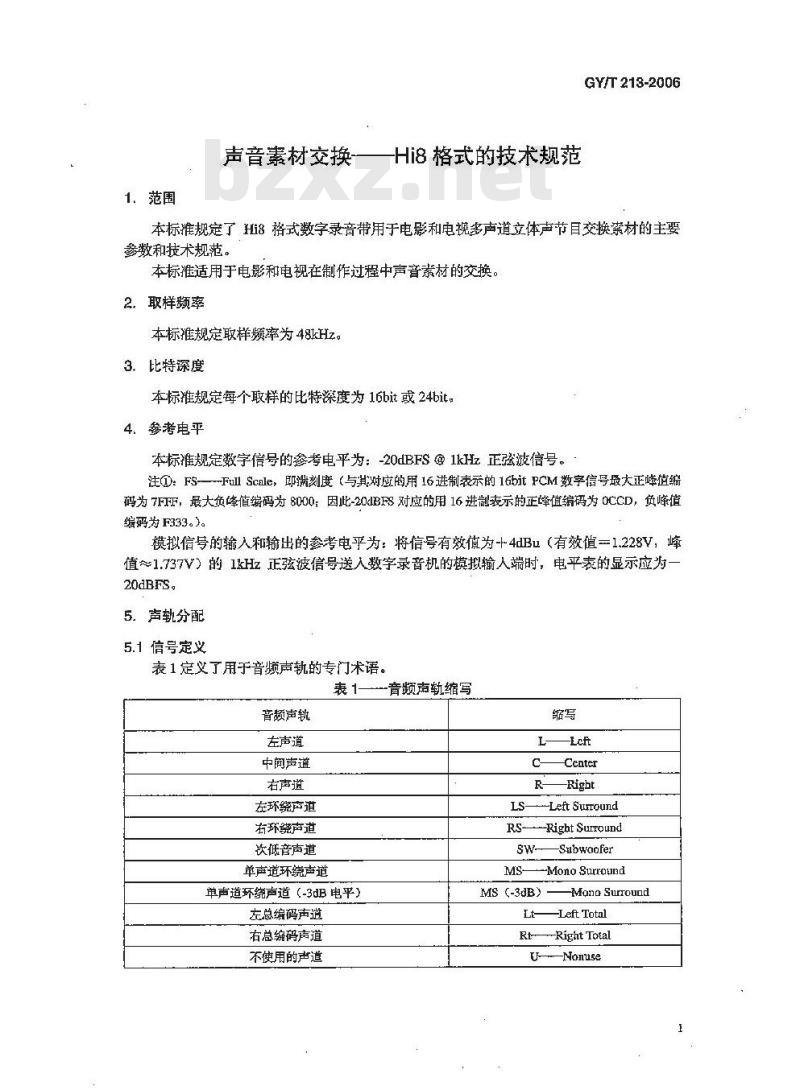

声音素材交换
一Hi8格式的技术规范bzxZ.net
GY/T213-2006
本标准规定了H18格式数字录音带用于电影和电视多声道立体声节目交换案材的主要参数和技术规范。
本标准适用于电影和电视在制作过程中声音素材的交换。2.取样频率
本标准规定取样频率为48kHz。
3.比特深度
本标准规定每个取样的比特深度为16bit或24bit，4.参考电平
本标准规定数字信号的参考电平为：-20dBFS@1kHz正弦波信号。注①：FS-FullScale，即满刻度（与其对应的用16进制表示的16bitPCM数字信号最大正峰值编码为7FFF，最大负峰值编码为8000；因此-20dBFS对应的用16进制表示的正峰值编码为0CCD，负峰值编码为F333。。
模拟信号的输入和输出的参考电平为：将信号有效值为+-4dBu（有效值一1.228V，峰值1.737V）的1kHz正弦波信号送入数字录音机的模拟输人端时，电平表的显示应为一20dBFS。
5．声轨分配
5.1信号定义
表1定义了用于音频声轨的专门术语。表 1—音频声轨缩写
音频声轨
左声道
中间声道
右声道
左环绕声道
有环绕声道
钦低音声道
单声道环绕声道
单声道环绕声道（-3dB电平）
左总编码声道
右总编码声道
不使用的声道
Center
--Left Suound
RS--Right Surround
Subwanfer
MS-Mono Surround
MS (-3dB>
Mono Surround
-Left Total
-Right Total
Nonuse

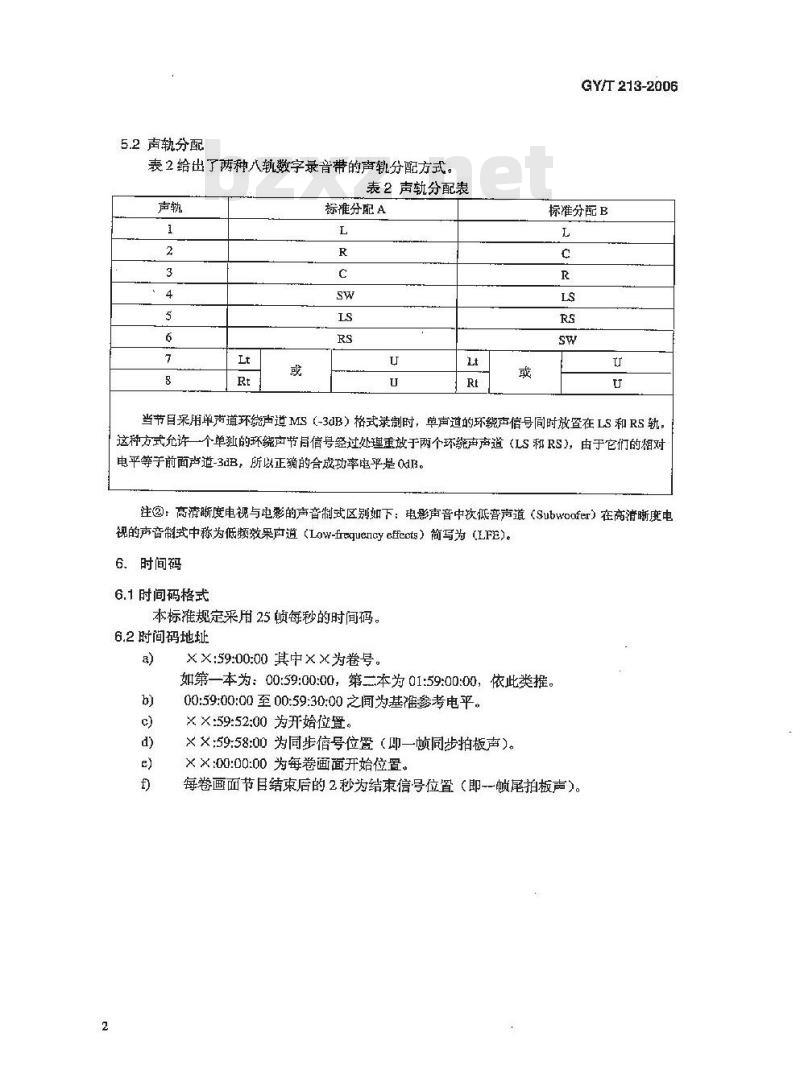

5.2声轨分配
表2给出了两种八轨数字录音带的声轨分配方式。表2声轨分配表
标准分配A
GYT213-2006
标准分配B
当节目采用单声道环声道MS（-3dB）格式录制时，单声道的环绕声信号间时放在LS和RS轨，这种方式允许一个单独的环绕声节目信号经过处理重放于两个环绕声声道（LS和RS），由于它们的相对电平等于前面声道-3dB，所以正确的合成功率电乎是OdB。注②：高清晰度电视与电彩的声音制式区别如下：电影声音中次低音声道（Subwoofer）在高清晰度电视的声音制试中称为低频效果道（Low-freguencyeffects）简写为（LFE）。6.时间码
6.1时间码格式
本标准规定采用25顺每秒的时间码。6.2时间码地址
XX：59:00:00其中XX为卷号。
如第一本为：00:59:00:00，第二本为01:59:00:00，依此类推。00:59:00:00至00:59:30:00之间为基准参考电平，X×:59:52:00 为开始位置。
X×：59:58:00为同步信号位置（即一顺同步拍板声）。XX:00:00:00为每卷画面开始位置。每卷画面节目结束后的2秒为结束信号位置（即一顿尾拍板声)。SMPTE
RP155-1997
320M-1999
323M-1999

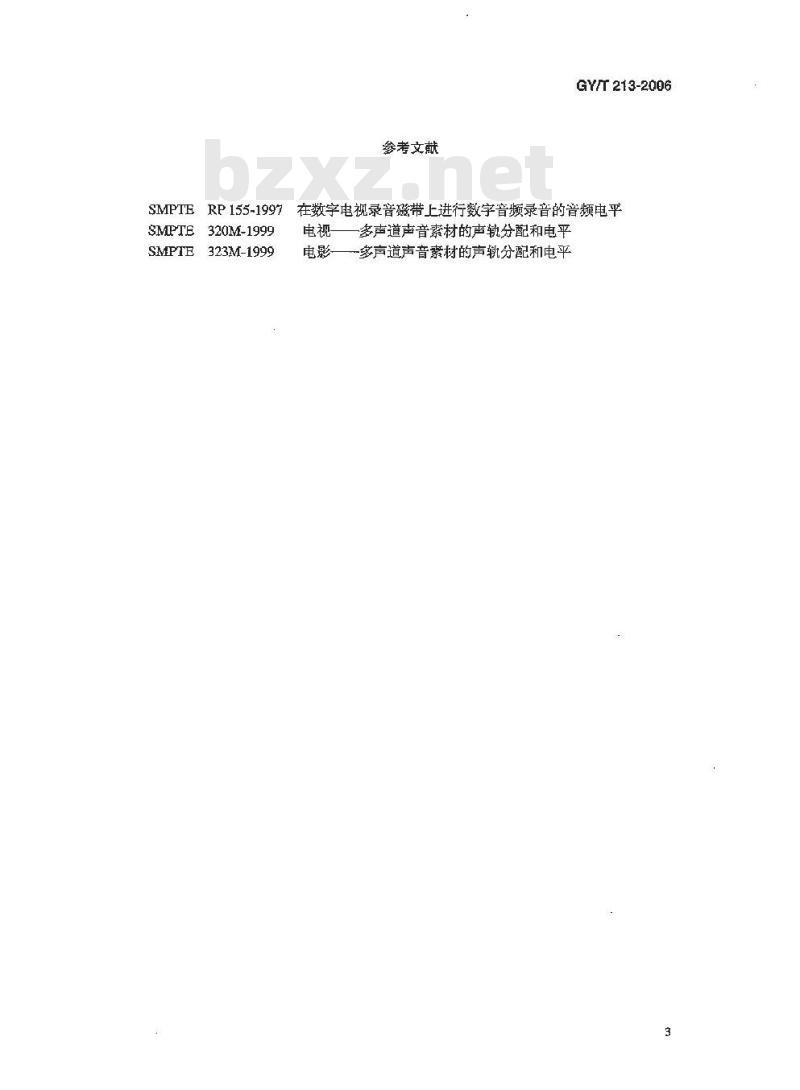

参考文献
GY/T213-2006
在数字电视录音磁带上进行数字音频录音的音频电平电视——多声道声音素材的声轨分配和电平电影一-多声道声音素材的声分配和电平GY
中华人民共和国广播电影电视行业标准GY/T213-2006
声音素材交换一Hi8格式的技术规范Sound material exchange - Hi8 format specifications2006-03-01发布
2006-05-01实施
国家广播电影电视总局发布
GYT213-2006
本标准参照了美国电影电视工程师协会的SMPTERP155-1997《在数字电视录音磁带上进行数字音频录音的音频电平》、SMPTB320M-1999《电视一多声道声音素材的声轨分配和电平》、SMPTE323M-1999《电彪一—多声道声音素材的声轨分配和电平》等标准，并根据中国影视行业的实际制定。本标准由国家广播电影电视总局提出。本标准由中国电影科学技术研究所归口。本标准主要起草单位：中国电影集团公前、上海电影集团公司、中国电影科学技术研究所。
本标准主要起草人：陈飞、朱觉、苗正明、崔志民。1．范围
声音素材交换一
一Hi8格式的技术规范
GY/T213-2006
本标准规定了H18格式数字录音带用于电影和电视多声道立体声节目交换案材的主要参数和技术规范。
本标准适用于电影和电视在制作过程中声音素材的交换。2.取样频率
本标准规定取样频率为48kHz。
3.比特深度
本标准规定每个敢样的比特深度为16bit或24bit。4.参考电平
本标准规定数字信号的参考电平为：-20dBFS@1kHz正弦波信号。注①：FS-—-FullScale，即满刻度（与其对应的用16进制表示的16bitPCM数字信号最大正峰值缩码为7FFF，最大负峰值编码为8000；因此-20dBFS对应的用16进制表示的正锋值编码为0CCD，负峰值编码为F333。。
模拟信号的输入和输出的参考电平为：将信号有效值为--4dBu（有效值一1.228V，峰值1.737V）的1kHz正弦波信号送入数字录音机的模拟输人端时，电平表的显示应为一20dBFS。
5．声轨分配
5.1信号定义
表1定义了用于音频声轨的专门术语。表 1—音频声轨缩写
音频声轨
左声道
中间声道
右声道
左环绕声道
有环绕声道
钦低音声道
单声道环绕声道
单声道环绕声道（-3dB电平）
左总编码声道
右总编码声道
不使用的声道
Center
-Left Suound
RS--Right Surround
Subwoofer
MS--Mono Surround
MS (-3dB>
Mono Surround
-Left Total
-Right Total
Nonuse
5.2声轨分配
表2给出了两种八轨数字录音带的声轨分配方式。表2声轨分配表
标分配A
GYT213-2006
标准分配B
当节目采用单声道环声道MS（-3dB）格式录制时，单声道的环绕声信号间时放在LS和RS轨，这种方式允许一个单独的环绕声节目信号经过处理重放于两个环绕声声道（LS和RS），由于它们的相对电平等于前面声道-3dB，所以正确的合成功率电平是OdB。注②：高清晰度电视与电彩的声音制式区别如下：电影声音中次低音声道（Subwoofer）在高清晰度电视的声音制试中称为低频效果产道（Low-freguencyeffects）简写为（LFE）。6.时间码
6.1时间码格式
本标准规定采用25顺每秒的时间码。6.2时间码地址
XX：59:00:00其中XX为卷号。
如第一本为：00:59:00:00，第二本为01:59:00:00，依此类推。00:59:00:00至00:59:30:00之间为基准参考电平，X×:59:52:00 为开始位置。
X×：59:58:00为同步信号位置（即一顺同步拍板声）。XX:00:00:00为每卷画面开始位置。每卷画面节目结束后的2秒为结束信号位置（即顿尾拍板声)。SMPTE
RP155-1997
320M-1999
323M-1999
参考文献
GY/T213-2006
在数字电视录音磁带上进行数字音频录音的音频电平电视——多声道声音素材的声轨分配和电平电影一一一多声道声音素材的声分配和电平3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
