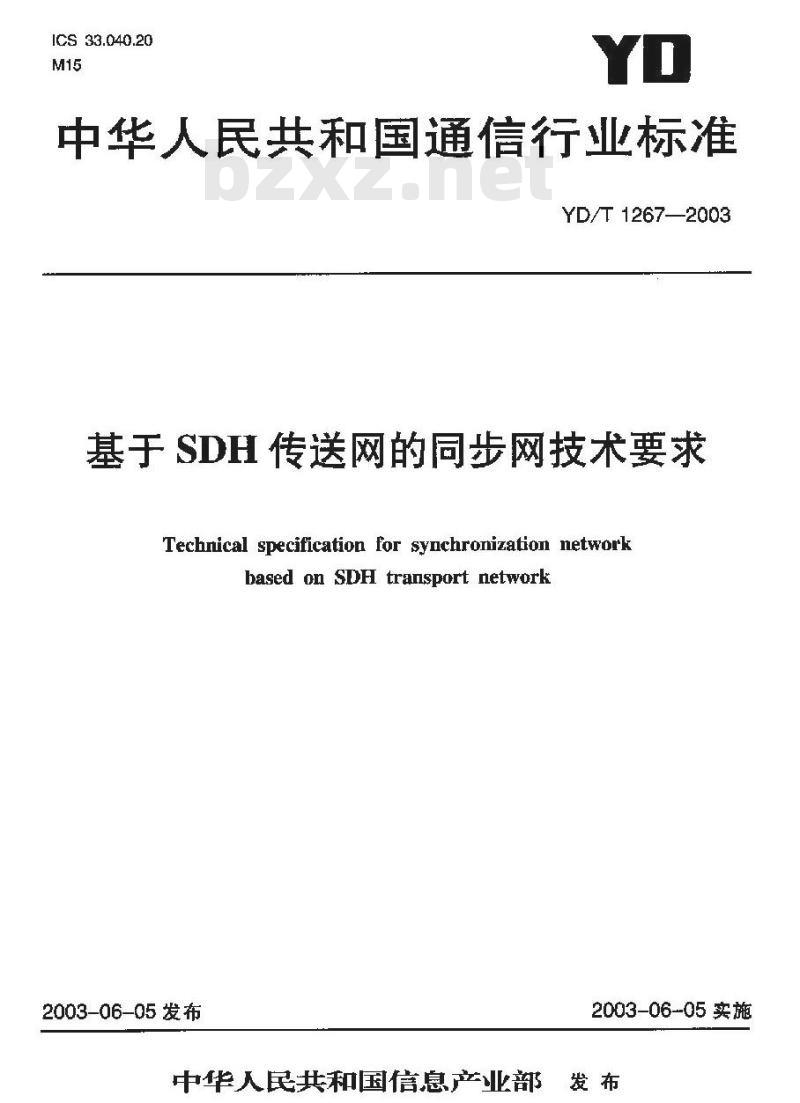

ICS 33.040.20
中华人民共和国通信行业标准
YD/T 1267—2003
基于 SDH传送网的同步网技术要求Technical specification for synchronization networkbased on SDH transport network2003-06-05发布
2003-06-05实施
中华人民共和国信息产业部发布前言

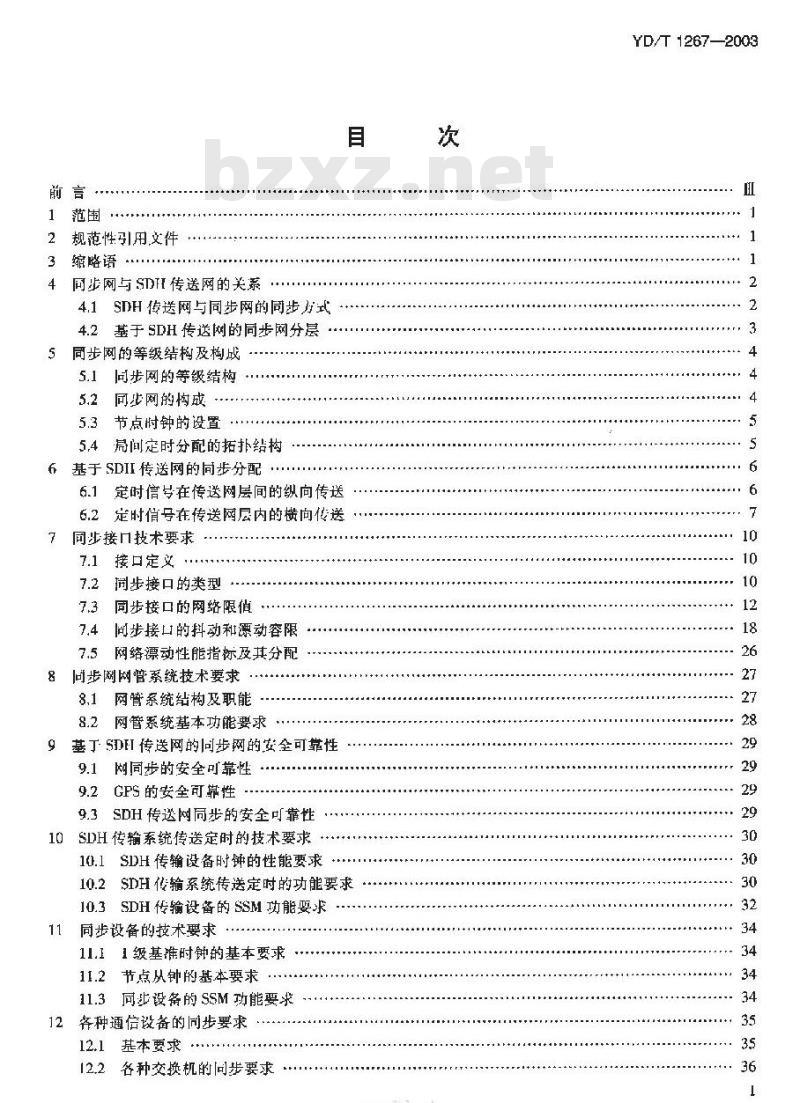

规范性引用文件
缩略语
网步网与 SH 传送网的关系
4.1SDH传送网与同步网的同步式4.2基于 SDH 传送网的同步网分层同步网的等级结构及构成
5.1向步网的等级结构
5.2同步网的构戒
5.3节点时钟的设置
5.4局间定时分配的拓扑结构
6基于 SDII 传送网的同步分配
定时信号在传送网层间的纵向传送6.2定时信号在传送网层内的横向传送同步接口技术要求
7.1接口定义
同步接口的类型
同步接口的网络限值
7.4尚步接口的科动和漂动容限
7.5网络漂动性能指标及其分配
8问步网网管系统技术要求
8.1网管系统结构及职能
8.2网管系统基本功能要求
基丁SDEI传送网的同步网的安全可靠性9
9.1网同步的安全可靠性
9.2GPS 的安全可靠性
9.3SDH 传送网同步的安全可靠性SDH 传输系统传送定时的技术要求10
10.1SDH传输设备时钟的性能要求目
10.2SIH 传输系统传送定时的功能要求10.3SDH 传输设备的 SSM 功能要求同步设备的技术要求
11.11级基准时钟的基本要求
11.2节点从钟的基本要求
11.3同步设备的SSM功能要求
12各种通信设备的同步要求
12.1基本要求 ·
12.2各种交换机的同步要求
KONTKAca
YD/T 1267—2003
YD/T 1267—2003

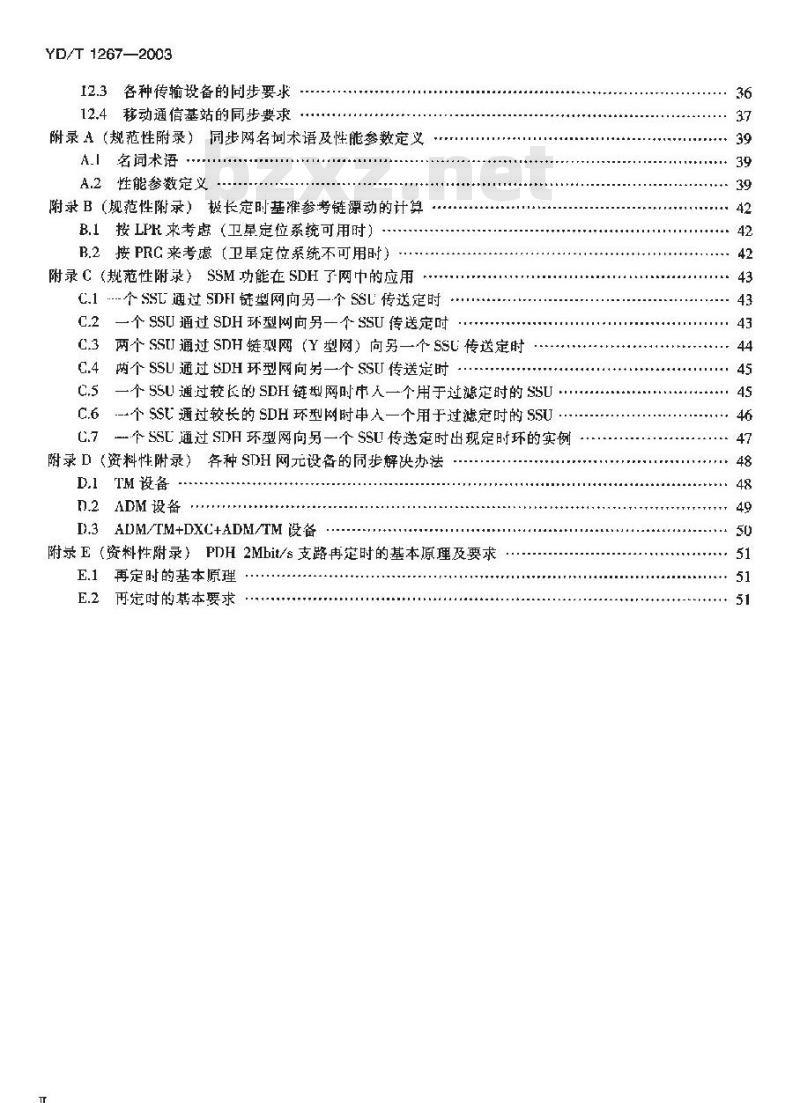

12.3各种传设备的同步要求
12.4移动通信基站的同步要求
附录A（规范性附录）同步网名词术语及性能参数定义A.名词术语
A.2性能参数定义
附录B（规范性附录）极长定时基催参考链源动的计算B.1按 LPR求考虑(卫星定位系统可用时)B.2接PRC来考虑【卫星定位系统不可用时】附录C（规范性附录）SSM功能在SDH了网中的应用C.1.个SSL通过SDHI链型网向另一个SSL传送定时一个SSU通过SDH环型网向另一个SSU传送定时.2
C.3两个SSU通过SDH链型网（Y型网）向另一个SSU传送定时C.4两个SSU通过SDH环型网向另一个 SSU传送定时。一个SSU通过较长的SDH链型网时中一个用于过滤定时的SSUC.5
-+个SST通过较长的SDH环型网时申入一个用于过滤定时的SSU个SSL通过SDH环型网向另一个SSU传送定时出现定时环的实例附录D（资料性附录）各种SDH网元设备的同步解决办法D.1 TM 设备
D.2ADM设备
I.3ADM/TM+DXC+ADM/TM设备
附录E（资料性附录）PDH 2Mhit/s 支路再定时的基本原理及要求E.1再定时的基本原理
E.2再定时的基本要求
YD/T1267--2003

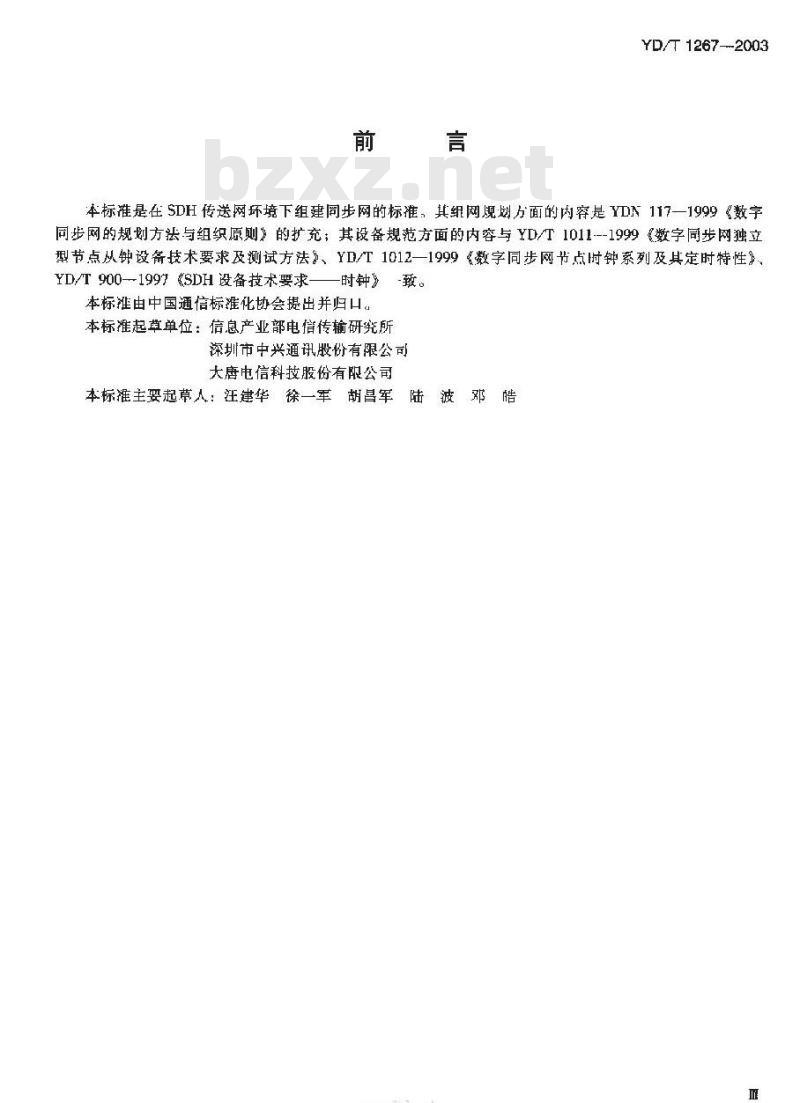

本标准是在SDH传送网环境下组建同步网的标准，其组网规划力面的内容是YDN117一1999《数字同步网的规划方法与组织原则》的扩充：其设备规范方面的内容与YD/T1011---1999《数字同步网独立型节点从钟设备技术要求及测试方法》、YD/T1012—1999《数字同步网节点时钟系列及其定时特性》YD/T900—1997《SDH设备技术要求——时钟》-致。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信传输研究所深圳市中兴通讯股份有限公司
大唐电信科技股份有限公司
本标准主要起草人：汪建华，徐一军胡昌军陆波邓皓
KoNKAca

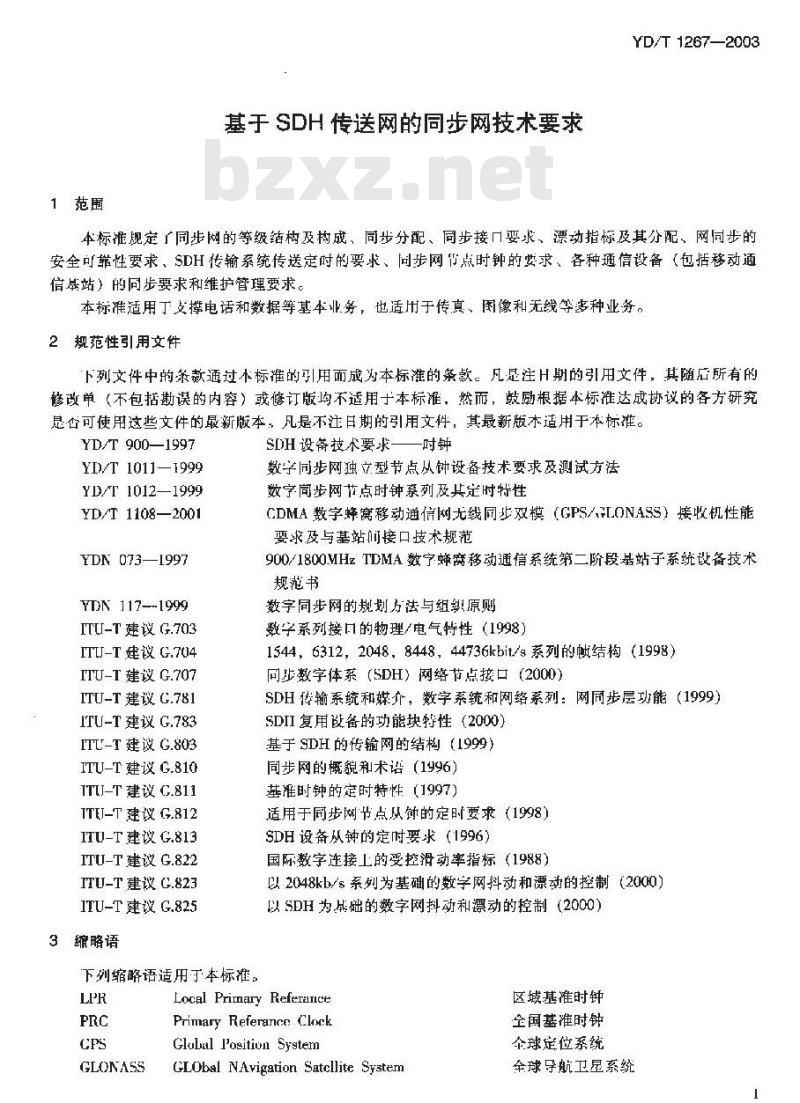

1范围
基于SDH传送网的同步网技术要求YD/T 1267—2003
本标准定「同步网的等级结构及构成、同步分配、同步接口要求、漂动指标及其分配、网伺步的安全可靠性要求、SDH传输系统传送定时的要求、同步网点时钟的要求、各种通信设备（包括移动通信举站）的同步要求和维护管理要求。本标准适用丁支撑电话和数据等基本业务，也适用于传真、图像和无线等多种业务。2规范性引用文件
下列文件中的系款通过本标准的引用而成为本标准的条款。凡是注H期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究晟否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版木适用于本标准。YD/T 9001997
YI/T 1011-1999
YB/T 1012—1999
YD/T 1108—2001
YDN 073—1997
YDN 117--1999
ITU-T 建议 G.703
ITU-T 建议 G.704
ITU-T 建议 G.707
ITU-T 建议 G.781
ITU-T 建议 G.783
ITL-T 建议 G.803
ITU-T 建议 G.810
ITU-T 建议 G.811
ITU-T 建议 G.812
ITU-T建议G.813
ITU-T建议 G.822
ITU-T建议 G.823
ITU-T 建议 G.825
3缩略语
下列缩略语适用了本标准。
GLONASS
SIH 设备技术要求—一时钟
数字同步网独立型节点以钟设备技术要求及测试方法数字同步网节点时钟系列及其定时特性CDMA数字蜂窝移动通信网无线同步双模（GPS/HLONASS）接收机性能要求及与基站间接口技术规范
900/1800.MHzTDMA数疗宽移动通信系统第二阶段基站子系统设备技术规范书
数字同步网的规划方法与组原则数字系列接口的物理/电气特性（1998）1544，6312，2048，8448，44736kbit/s系列的恢结构（1998）同步数字体系（SDH）网络节点接口（2000）SDH传输系统和媒介，数字系统和网络系列：网同步层功能（1999）SDII复用改备的功能块特性（2000）基于SDH的传输网的结构1999)
同步网的概貌和术语（1996）
基准时钟的定时特性（1997）
适用于同步网节点从钟的定时要求（1998）SDH设备从钟的定时要求（1996)国际数字连接上的变控滑动率指标（1988）以2048kb/s系列为基础的数学网抖动和漂动的控制（2000）以SDH为H础的数字网抖动和漂动的控制（2000）Local Primary Referalce
Primary Referance Clock
Glubal Position System
GLObal NAvigation Satcllite System区城基准时钟
全国基准时钟
全球定位系统
全球导航卫显系统
YD/T 1267—2003
Stand Alonc Synchronization EquiprncntSynchronization Supply Unit
Maximum Time Interval Error
Time DEViation
Coordinuted Universal Time
Pleginchronous Digital HierarchySynchronous Digital HierarchySynchronous ligital hierarchy Equipment ClockSynehronizntion Slatus MessageAsynehronous Transfer Mode
Digital cross connect equipnentAdd and Drop Muliplexer
4 同步网与 SDH 传送网的关系
独立型同步设备
同步供给单元
最大时间间隔误差
时间偏差
协调世界时
准同步数字体系
同步数字体系
SDH 设备时钟
同步状态信息
异步传递（转移）模式
数字交叉连接设备
分插复用器
在 SDH传送网环境下，同步网的定时基准信号需要由 SDH传送网来传送，同时SDH 传送网的同步义需要问步网来支撑。也就是说，SDH传送网既是同步网的使用者，同时文是同步网的承载者，即同步网与SDHI传送网存在着相五依赖的关系：4.1SDH传送网与同步网的同步方式4.1.1SDH传送网的同步方式
在ITU-T建议C.803中规定了SDH传送网的4种同步方式：（1）同步
在同步方式下，所有网络时钟跟踪丁网1毅基时钟，指针调整只是随机出现。这是在单·网络中的常见1作方式。
(2）伪同步
在伪同步方式下，并非所有网络时钟跟踪于同一1级基准时钟，但所有1级基准时钟都遵从TTU-T建议G.811的规定，因此指针调整将出现在同步边界网元。这是国际通信和多个网络常见的工作方式。【3】推同步
在准同步为式下，所有的同步链路都被禁用，时钟将处丁保持或自由运行状态。时钟之间具有相同的标称频率，这时仍能维持负载的传送，但可能出现较多的指针调整。(4）异步
在异步方式下，存在人的频率偏差：这时不要求SDH网元仍能维持负载传送。在劣于±20ppm的时钟推确度条件下，要求设备发送AIS。4.1.2同步网的同步方式
在ITU-T建议G.810中规定了同步网的3种同步方式：(1）全同步
在全同步力式下，全网受一个或多个谁时钟控制。在多个基准时钟情况下，所有基谁时钟之间应是同步运行的，即在正常运行条件下具有相同的长期准确度。（2）金准同步
在全准同步方式下，网络中各时钟独立运行，互不控制。这时要求各时钟具有高准确度和稳定度，即遵从ITU-T建议C.811的规定，以保证时钟相对频率偏差引起的滑动可以达到指标要求。3）浪俞同步
在混合同步方式下，将全网分为若十个子网，各子网内数字没备的时钟受该子网的基谁时钟（符台ITL-T建议G.811）控制，在各子网内部为金同步，而各子网基准时钟之间则按准同步方式运行。2
4.1.3SDH传送网与同步网同步方式的关系YD/T 1267--2003
SDH传送网的同步应纳入同步网体系中，但ITU-T建议规定的4种SDH传送网的同步工作方式并不能直接对应到同步网的3种同步方式中。向步网的3种同步方式是从组网的角度提出的；SDH传送网的4种同步工.作方式既包含网络规划的考虑，又包含对设备所提供的同步性能的考虑，而设备所提供的同步忙能与当前设备的工作状态相关。SDH传送网的同步T作足保证建立全同步网的必要条件，混合问步网和全准同步网都有可能使SDH传送网处于伪同步工作方式，SDH传送网的准同步工作方式和异步T作方式本身已脱离了同步网体系。4.2其于SDH传送网的同步网分层基于DH传送网的同步网可分为网同步（VS）层、同步分配（SD）层和复用段（MS）层3层，如图1所示，它既提供了同步时钟之间定时信息的一种分配模型，向时也给出了同步网与SDH传送网之间的相互依赖美系。
网网步层
S链路连接
江路径
MS路径
TJTC：协调世界时
SD；何步分配
NS：网荷步
ASD/NS
MS/SD/
NS链路连接
SED/NS
SD踏径
MS路行
SIVNS：SD到NS适配
MS/ST)：MS到SD适
图 1 基于 SDH 传送网的同步网分层2.812
分配层
MS/SIy
复用段层
在图1中给出的同步网功能结构中，G.811、G.812和G.813定义的3种时钟分别代表相应的功能模块，此功能模块可以根据它们各自的质量等级来更改定时质量信息。所有的同步时钟都处于SD层中，SD层网络为把定时信息从一个时钟传递到另：·个时钟提供了传送的路径。SD层网络负责信息的单向传送，因此SD层网络的接人点即输入输出口都忌单向的，任何复用段或通道层都可以支持SD层，只要这些服务器层对定时信息是透明传输的。SDHVC-n层和SDH通道层支持的PDH通道尽不满足此要求，因为指针调整会影响定时信息的质量，NS层为SD层的客户。NS层仅仅负责从PRC到所有其它时钟的点到多点连接，在NS层的每个连接3
YD/T 1267—2003
点都有相对UTC的质量评估。相对TITC评估的质量依赖于NS层网络的配置和SD层网络提供的SI路径的是时质量：
需要指山的是，在SD层中没有标示出线路系统再牛器时钟，它们部包含在支持S层的复用段层中。这些再生器时钟和SD层中的时钟的区别在于前者足“透明的”。再生器时钟要么传送定时信息，要么屏蔽定时信息。相反地，SI时钟在SD路径失效的情况下仍能提供定时，此SD路径用于传送NS连接的上一个时的定时。
在NS层所示的连接短阵用于间步网配置，矩阵之间的链路连接出SD层路径支持。同步网的白动重新配置，包括保扩倒换，都通过这些矩阵米完成。SD层的连接矩阵提供给SD路径，它们用于选择支持SD路径的复用段或通道。SSM信息在SD路径源端插人并在SI)路径宿端提取山来。此外，由SD路径宿端来报告一个SD路径的失效。
5同步网的等级结构及构成
5.1同步网的等级结构
根据YDN117一1999《数字同步网的规划方法与组织原则》，并结合我国SDH传送网分为省际骨下传送网层、省骨下传送网层和本地传送网层的实际情，规定基于SH传送网的同步网等级结构为3级，如图之所示。
在采用等毁主从同步的网络内，各节点之间是主从关系，每个同步网节点都赋予个等级地位，只容许某一等级的节点向较低等级或同等级的节点传送定时本准信号，以达到同步。一级节点
一级节点
三皱节点
±片定时以
齐月定时基
图2同步网等级结构
在图2中，一级节点采用1级基准时钟，二级节点采用2级节点时钟，三级节点采用3级节点时钟。5.2同步网的构成
在SDH传送网环境下，为了使问题简单化，并减少网络规划设计和网络运行中潜在的，难于发现的问题，同步网可采用由多个基准时钟控制的混合同步网结树。所谓混合同步网，就是将数字网（包括SDH传送网）分为若千个子网，各子网内数字设备的时钟受该子网的1级基准时钟（符衍合G,811）控制，在各子网内部为全同步运行。其构成示意如图3所示。IKNKAca
GPS+GLO
主用定时基准
备用定时基准
GPS+G10 GPS/GIONASS
双模接收机
CPS+GIA
HPS+eL
省内第一基推
时许IRC或LFR
2裂节点时钟
图3同步阅的构成示意
YD/T 12672003
GS+CLO
GFS+GLO
省内第二基准
时钟LPR
3级节点时钟
原则上按照省，白治区和直辖市求划分，在每个省，自治区和直辖佰设置1-2个1级基准时钟，即第一基准时钟和第二基时钟。1级基准时钟分为含有原子钟的全国基准时钟（IRC）和以卫星定位系统为源头的区域基准时创（LPR）两种，第一基准时钟可以是PRC或LI\R，仙第二基准时钟必须是LPR。区域基准时钟（LPR）可以卫星定位系统（CPS和/或GLOVASS及其它定位系统，例如我国的北.斗双星系统）为主用，但必须接受全国基准时钟PRC的同步，即全国基准时IRC作为全网同步的根本保证5.3节点时钟的设置
同步网分为3级，各级节点的时钟等级和设置位置参见表1，表1同步网的分级和时钟设置
同步网分级
第一级
第二级
第三级
时钟等级
1级是推时划。
2裂节点吋钟
3级节点时钙
5.4局间定时分配的拓扑结构
设当位置
设在省际与省内传送网层交汇节点处，以及各省、自治区和直辖市的一级交换中心所在局
设在省内与本地传送网层交汇节点处，以及一级交换中心所在局和一些重要的关局
设署在本地传送网屋的节点处或端局定时基准的局间分配可以向相坐连接的各同步网节点提供定时信号。PRC必须各了网内设置的LPR提供定时倍号，在一个子网内，局间定时分配采用分级树状结构，即由PRC或LPR向2级节点时钟5
YD/T 1267-2003
提供定时信号，再由2级节点时钟向3级节点时钟提供定时信号。局间定时分配采用树型拓扑结构，各级时钟的关系如图4所示，采用这种时钟等级结构，很重要的一点就是要合理规划、组织同步网，以确保低等级的时钟只能接收史高等级或同一等级时钟的定时信号以及避免定时环的出现。
基准时钟
节点时钟
节点时钟
6基于SDH传送网的同步分配
节点时钟
节点时钟
图4局间定时分配拓扑结构
节点时钟
节点时
根据SDH传送网的规划原则，其·般分为3层：省际骨干传送网、省内骨十传送网和本地传送网。在基于SIH传送网来组建数字向步网时，可以根据SDH传送网分层求考虑定时信号在传送网层间的纵向传送和层内的横向传送。
6.1定时信号在传送网层间的纵向传送定时信号的网络层间传送应该遵循单向逐层向下的原则，同层网络之间可以传送定时，但不允许下层网络向上层网络传送定时，如图5所示。PRC
主用定时
备用定时
省际传送两层
省内传送网炭
本地传送网层
图5网路层间定时分配方式
KAONTKAca
YD/T 1267—2003
原则上省际传送网层的网络定时源来自于PRC，而Ⅱ省际传送网尽的网络定时可以通过串人LP迅或STM-N支路连接或SDII网元设备外同步接口连接的方式传递给省内传送网层，即分别对应图5中的I2③；省内传送网层的网络定时也可以通过申人SSU-T或STM-N支路连接或SDH网元设备外同步接口连接的方式传递给本地传送网层，即分别对应图5中的@。6.2定时信号在传送网层内的横向传送对于定时信号在传送网层内的横向传送，必须统一考虑各个传送网层本身的同步问题，下面以省际传送网层为例，针对SDH环型网和链网，给出传送网层内的同步分配原则，对丁省内骨干传送网层和本地传送网层的同步分配，也可做应处理。6.2.1省际传送网层的同步分配
（1）省际环型网的同步分配
当省际环型网为一个传输系统时，其同步分配如图6所示，其定时接入方式可以按实际需要选择图6中A、B或C中的一种α
主用定时
一备用定时
图B省际环型网（一个传系统)的同步分配PRC
图6中方式A的主备用定时都是单方向贯穿全环，在规划时比较简单，其缺点是中人的SEC时钟数较多；方式B的十备用定时分别出主备用PRC双向为SDH环提供定时，其串人的SEC时钟数较少。方式A和方式B还有一个共同的缺点，即把所期望的PRC的定时基准信号传送至所期望的月的地将变到一定的限制。力式C的主备用定时分由两个FRC负责提供，串入的SEC时钟数较少，定时链路组织较灵，但规划比较友杂。方式C主要应用于距离较长的省际环型网。对于省际环型网为多个传输系统时，每个系统的定时走向可参照省际环型网为一个传输系统的同步分配方式
为满足传送定时的需要，保证定时在多个传输系统中传送的多方向性，使下游被同步设备能够溯源到最近的PRC，不同传输系统的主备用定时可设置为不同的方向，以有效地减少定时链路中串接的SEC时钟数量。图7所示的是应用了图6中方式A一个传输系统主备用定时都是单方间穿全坏的个方法示例
YD/T1267—2003
PHC (2)
系统1
FRC (I)
系统I
主用定时
一餐用定时
亲统1
IPRC (1)此内容来自标准下载网
系统Ⅱ
图7省际环型网【多个传输系统】的同步分配其，图74的系统1的主用定时来自PRC（1），系统II的土用定时来自PRC（2）：图7B的系统J和系统Ⅱ的主用定时都来自 PRC（1）。（2）省际环型网间的同步分配
如果省际坏型网上只有-个PRC，则该环型网的主用定时由本PRC提供，备用定时可以来自另一个环型网上的PRC，如图8所示。其中省际环型网1设置两个PRC，省际坏型网T只有个PRC，省际环型网I可以通过连接两环的站从省际环型网「获取备用定时信号。在连接两环的局站中，当连接两环的网元设备相互独立时，则两环之间的同步分配可以采用通过STM-N支路或SDII网元设备外同步接连接的方式，如图8（a）所示；当连接两坏的网元备为同·-设备时，则两环之间的同步分配可以直接采用STM-N线路定时方式，如图8（b）所示PRE
指际环型网I
卷际环型网Ⅱ
主用定时
备用定时
省际环网1
图 B 环间定时传送示意
省际多个环型网之问的定时传送应该是单间的，如图9所示，在图9所示情况下，省际环型网Ⅲ临近没有双PRC的省际环型网。
