【GA公共安全标准】 法庭科学塑料物证检验红外光谱法

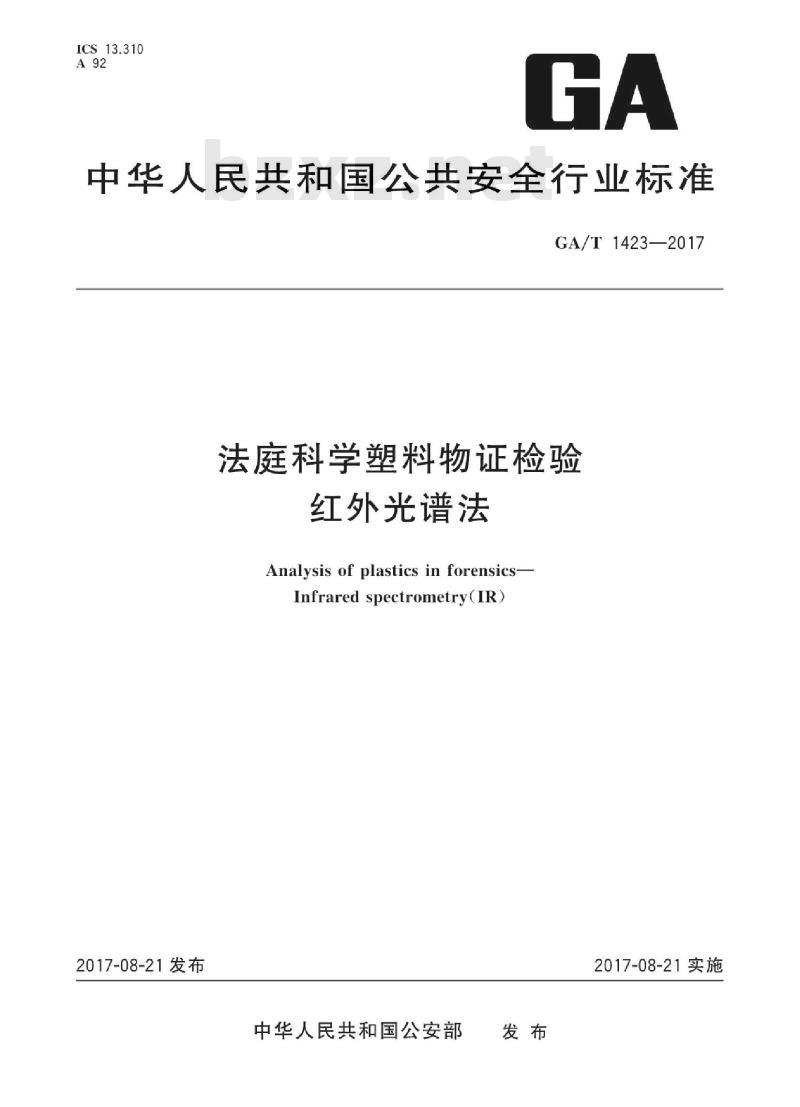

ICS13.310
中华人民共和国公共安全行业标准GA/T1423—2017
法庭科学塑料物证检验
红外光谱法
Analysis of plastics in forensics-Infrared spectrometry(IR）
2017-08-21发布
中华人民共和国公安部
2017-08-21实施

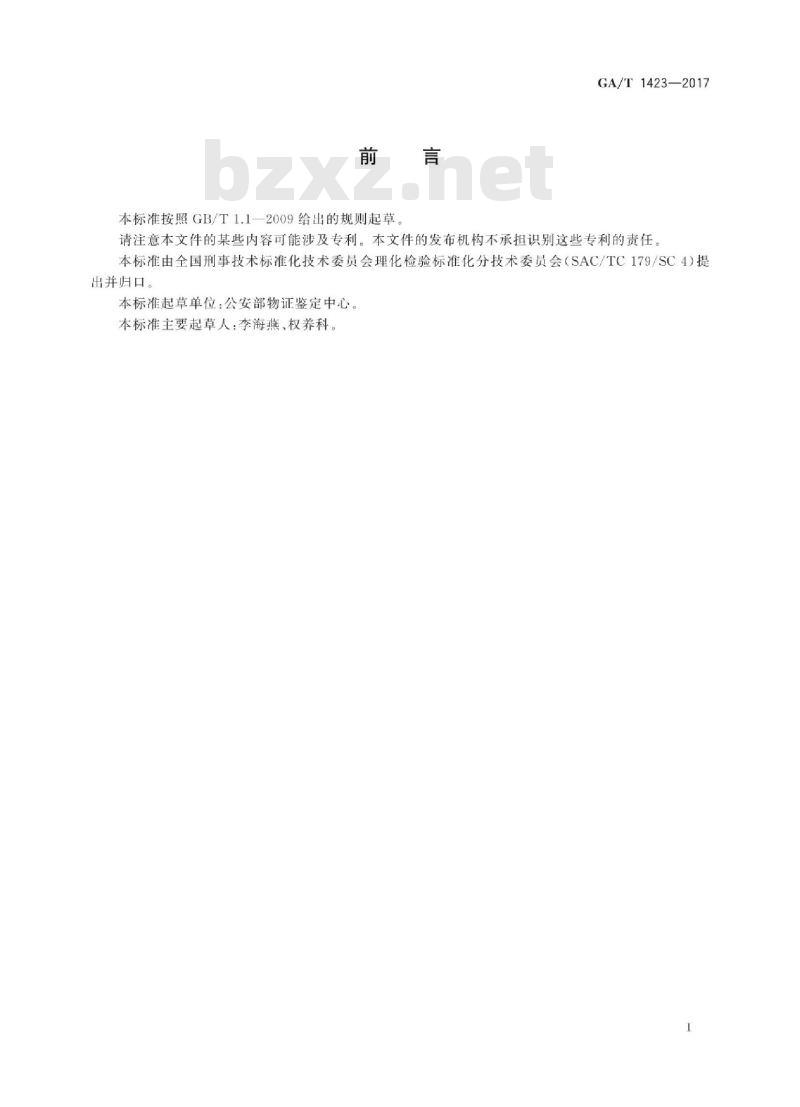

本标准按照GB/T1.12009给出的规则起草GA/T1423—2017wwW.bzxz.Net
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国刑事技术标准化技术委员会理化检验标准化分技术委员会（SAC/TC179/SC4）提出并归口。
本标准起草单位：公安部物证鉴定中心。本标准主要起草人：李海燕、权养科。1范围

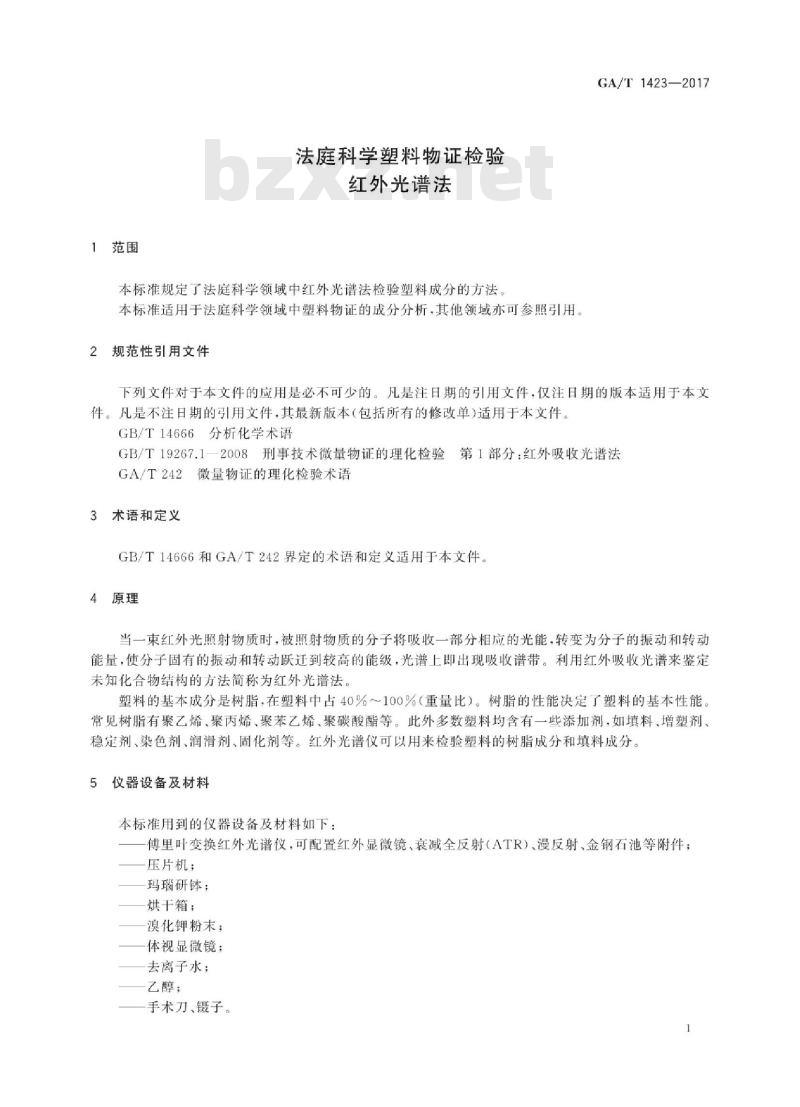

法庭科学塑料物证检验
红外光谱法
本标准规定了法庭科学领域中红外光谱法检验塑料成分的方法本标准适用于法庭科学领域中塑料物证的成分分析，其他领域亦可参照引用2规范性引用文件
GA/T1423—2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T14666分析化学术语
GB/T19267.1一2008刑事技术微量物证的理化检验第1部分：红外吸收光谱法GA/T242微量物证的理化检验术语术语和定义
GB/T14666和GA/T242界定的术语和定义适用于本文件4原理
当一束红外光照射物质时，被照射物质的分子将吸收一部分相应的光能，转变为分子的振动和转动能量，使分子固有的振动和转动跃迁到较高的能级，光谱上即出现吸收谱带。利用红外吸收光谱来鉴定未知化合物结构的方法简称为红外光谱法。塑料的基本成分是树脂，在塑料中占40%～100%（重量比）。树脂的性能决定了塑料的基本性能常见树脂有聚乙烯、聚丙烯、聚苯乙烯、聚碳酸酯等。此外多数塑料均含有一些添加剂，如填料、增塑剂、稳定剂、染色剂、润滑剂、固化剂等。红外光谱仪可以用来检验塑料的树脂成分和填料成分。5仪器设备及材料
本标准用到的仪器设备及材料如下：傅里叶变换红外光谱仪，可配置红外显微镜、衰减全反射（ATR）、漫反射、金钢石池等附件；压片机；
玛瑙研钵；
烘干箱；
漠化钾粉未；
一体视显微镜；
去离子水；
乙醇；
一手术刀、镊子。
GA/T1423—2017
6样品制备
显微镜观察取样
在体视显微镜下观察检材的外观形态，对塑料直接提取。6.2取样要求
6.2.1用手术刀等工具进行塑料样品分离时，应保持工具洁净，处理每个样品前均应用乙醇棉球清洁，必要时用有机溶剂去除油污。
6.2.2由于塑料附着物大多为半透明或者透明膜状物，所以提取时要注意区分附着物与被附着物7测试
7.1仪器准备
7.1.1红外光谱室温度和湿度符合仪器的要求，7.1.2红外光谱仪主机及配置的附件连接正常，光路稳定。7.1.3根据样品制备的选项方法，选择设置傅里叶变换红外光谱仪的光路系统及相应的工作条件。如：压片直接透射法，红外显微镜的应用，衰减全反射（ATR附件，金钢石池、漫反射光谱法等。7.2测试参考条件
通常，红外光谱仪检验条件可设为：光谱分辨率1cm-1～4cm-l，扫描范围4000cm-1~400cm-1。
7.3样品分析
7.3.1根据样品制备的选项方法，按GB/T19267.1一2008中的5.2.2实验条件设定，选择设置红外光谱仪的光路系统及相应的工作条件。7.3.2根据仪器的操作程序，进行背底峰的检测。7.3.3依照应用软件程序的操作要求，进行样品检测，得出样品的红外光谱图。7.3.4每一个样品重复检测应不少于2次，分别得出检测结果，供综合分析。8结果分析
8.1当分析判定未知塑料样品时，对红外光谱图进行谱图解析和数据检索，判断塑料种类：必要时收集已知塑料样品，做进一步比对分析。8.2当进行比对分析时，比较检材与比对样品红外光谱图中主要基团特征峰峰位、峰形的相同点和差异点。当红外光谱图峰位、峰形完全相同时，则确认塑料种类相同；当有明显差异并排除样品的污染因素后，则认为两种塑料的成分有差异；当无法确定结果时，应结合其他方法的检验结果进行综合判断。2
GA/T1423-2017
中华人民共和国公共安全
行业标准
法庭科学塑料物证检验
红外光谱法
GA/T1423—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2018年6月第一版
书号：155066：2-32584
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
