【YD通讯标准】 900/1800MHz TDMA 数字蜂窝移动通信网通用分组无线业务(GPRS)基站子系统与服务GPRS支持节点(SGSN)间接口(Gb接口)测试方法

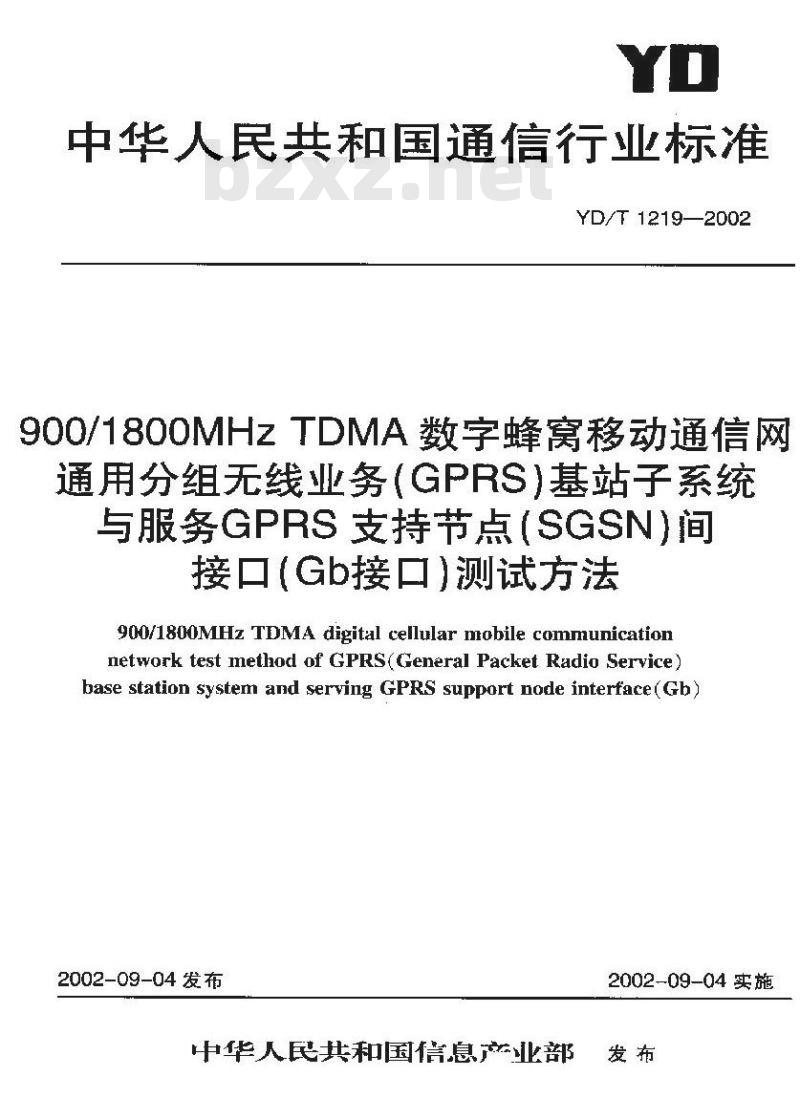

中华人民共和国通信行业标准
YD/T1219—2002
900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS)基站子系统与服务GPRS支持节点（SGSN)间
接口（Gb接口)测试方法
900/1800MHz TDMA digital cellular mobile communicationnetwork test method of GPRS(General Packet Radio Service)base station system and serving GPRS support node interface(Gb)2002-09-04发布
中华人民共和国信息产业部
2002-09-04实施

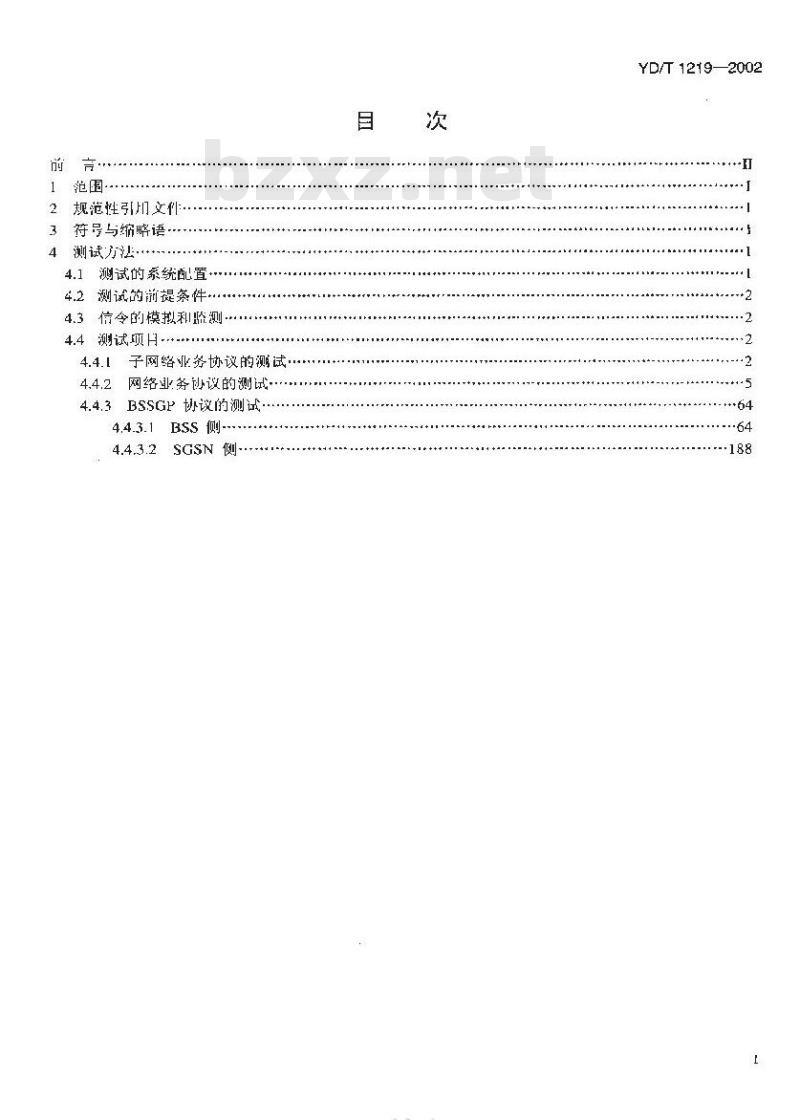

范围·
规范性引州文件
符号与缩略语
测试方洁·
测试的系统配置
4.2测试的前提紊件
4.3信令的模拟和监测
4.4测试项H-
子网络业务协议的测试.
网络业务协设的测试
BSSGP协议的测试
BSS侧-
SGSN 侧
YD/T 1219—2002
YD/T1219—2002

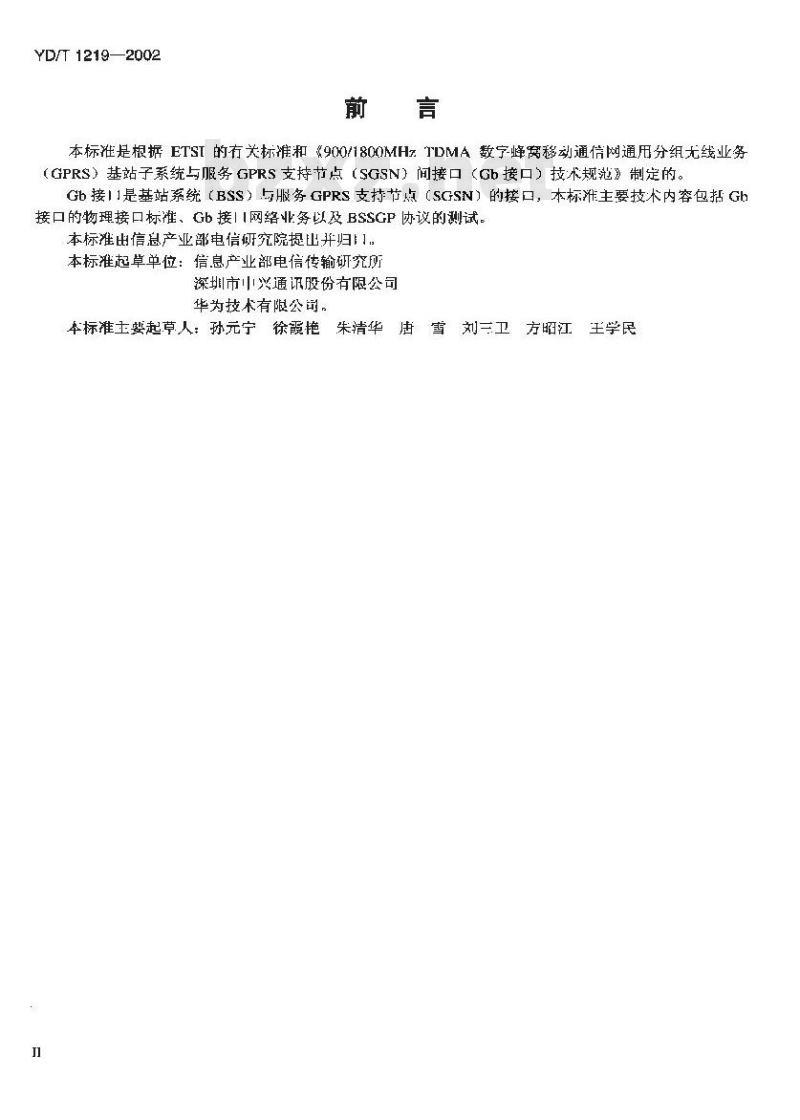

本标准是根据ETST的有关标准和《900/1800MHzTDMA数窝移动通信网通用分组无线业务（GPRS）基站子系统与服务GPRS支持节点（SGSN）间接口（Gb接口）技术规范》制定的。Gb接I1是基站系统（BSS）与服务GPRS支持节点（SGSN）的接口，本标准主要技术内容包括Gh接口的物理接口标准、Gb接II网络业务以及BSSGP协议的测试。本标准出信息产业部电信研究院提出并归门，本标准起草单位：信息产业部电信传输研究所深圳市山兴通讯股份有限公司
华为技术有限公司，
本标准主婆起草人：孙元宁徐霞艳朱清华唐雪刘卫方昭江
900/1800MHzTDMA数字蜂窝移动通信网YD/T 1219—2002

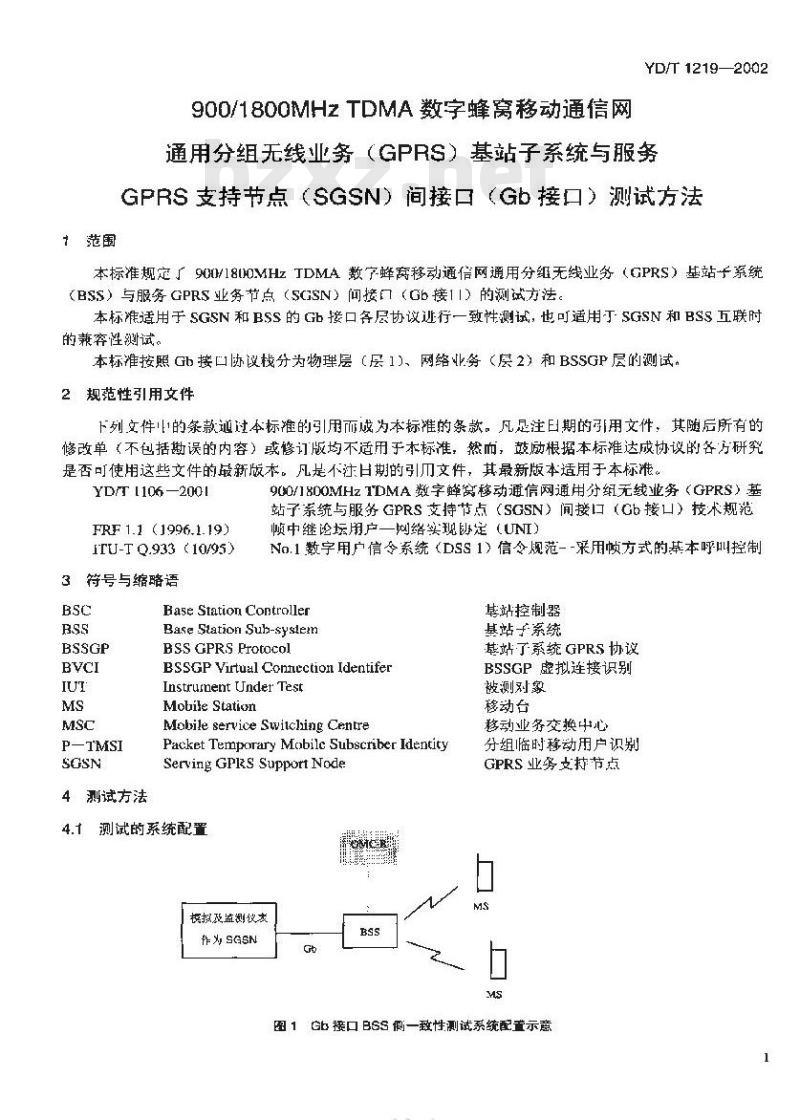

通用分组无线业务（GPRS）基站子系统与服务GPBS 支持节点（SGSN）间接口（G接口）测试方法本标准规定厂900/18U0MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS）基站于系统（BSS）与服务GPRS业务节点（SGSN）问接口（Gb接1I）的测试方法。本标准适用于 SGSN 和BSS 的 Gb 接口各层协议迹行一致性测试，也可适用丁 SGSN 和 BSS 五联时的兼容性测试。
本标准按照Gb接口协议栈分为物理层（层1)、网络业务（2）和BSSGP层的测试，2规范性引用文件
下列文件的条款地过本标准的引用而成为本标准的条款。凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标难达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日划的引文件，其最新版本适用于本标准。YD/T 1106 —2001
FRF 1.1 (1996.1.19)
IrU-T Q.933 (10/95)
3符号与缩略语
P-IMSI
4测试方法
900/1800MHz1TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）基站子系统与服务GPRS支持节点（SGSN）间接口（Gb接口）技术规范顺中继论坛用户一网络实现函定（UNI)No.1数字用户信令系统（DSS1）信令规范--采用懒方式的基本呼叫控制Base Station Controller
Base Station Suh-syslem
BSS GPRS Protocol
BSSGP Virtual Conncction IdentiferInstrurnent Under Test
Mobile Station
Mobile service Swiching CentrePacket Temporary Mobilc Subscriber IdentityServing GPRS Support Node
4.1测试的系统配置
模拟及监测设表
基站控制器
基站于系统，
基站了系统 GPRS 协议
BSSGP虚拟连接识别
被测刘象
移动台
移动业务交换中心
分组临时移动用户识别
GPRS业务支持节点
图 1Gb接口 BSS 例一致性测试系统配重示意1
KAOIKA
YD/T 12192002
模拟及临测仪表
作为BSS
测试的前提条件
Enuranet
Entermet

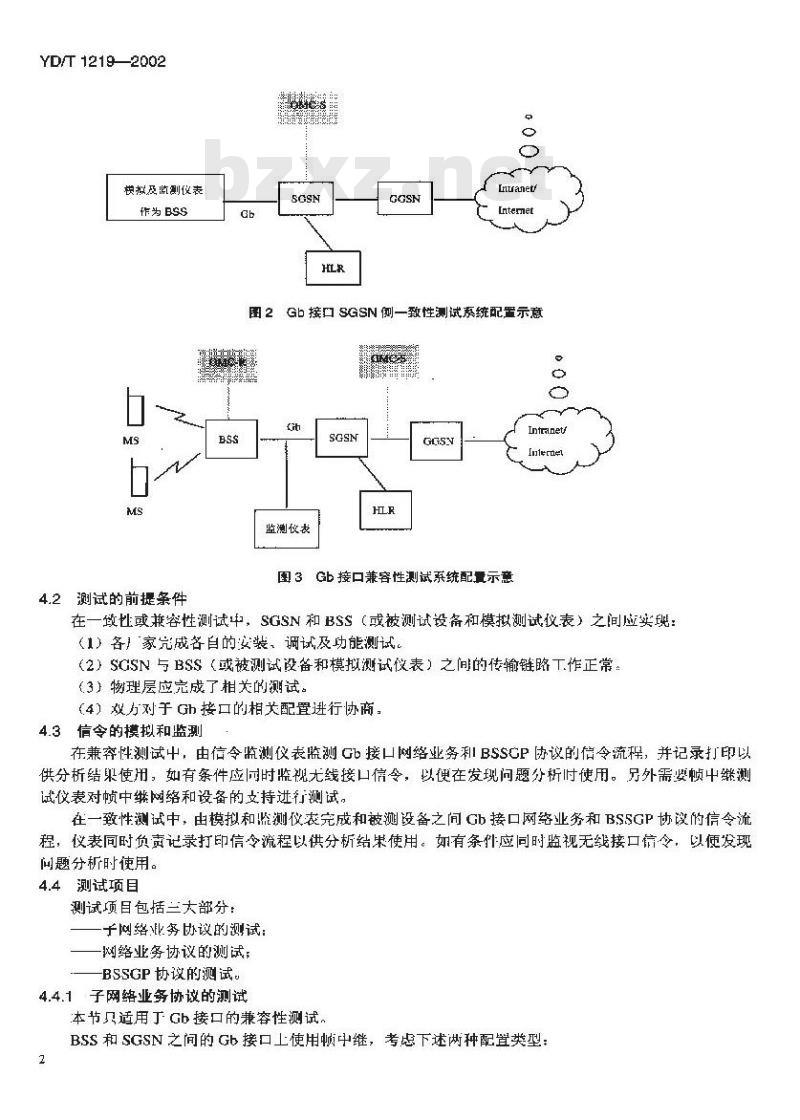

图2Gb接口SGSN侧一致性测试系统配置示意o
Intranet
监测仪表
图 3 Gb 接口兼容性测试系统配量示意在一墩性或兼容性测试中，SGSN和BSS（或被测试设备和模拟测试仪表）之间应实现：（1）各）家亢成各自的安装，调试及功能测试。（2）SGSN与BSS（或被测试设备和模拟测试仪表）之间的传输链路T作正常（3）物理层应完成了相关的测试。（4）效力对于Gh接口的相关配置进行协商：4.3信令的模拟和监测
在兼穿性测试中，由信令监测仪表监测Gb接口网络业务利BSSCP协议的信令流程，并记录打印以供分析结果使用，如有条件应回时监视无线接口信令，以便在发现问题分析时使用。另外需婴帧中继测试仪表对顿中继网和设备的支持进行测试。在一致性测试中，由模拟和监测仪表完成和被测设备之间Gb接口网络业务和BSSGP协议的信令流程，仪表同时负责记录打印信令流程以供分析结集使用。如有条件应同时监视无线接口信令，以便发现间题分析时使用。
4.4测试项目
测试项目包括兰大部分：
子网络此务协议的测试：
网路业务协议的测试；
BSSGP协议的测试。
4.4.1子网络业务协议的测试
本节贝适用丁Gb接口的兼容性测试。BSS 和 SGSN 之间的 Gb 接口上使用顿中继，考虑下述两种配置类型：2
YD/T1219—2002
一一点到点物理连接，此时BSS看作UNI接口的用户端，SGSN看作UNI 接口的网络端：一BSS 利 SGSN之间经帧中继网络，此时BSS利SGSN均看作UNI接口的用户端。4.4.1.1顺中继网络数据传输测试（可作为测试条件进行测试）BSS和SGSN之间采用顺中继网进行连接时，需刘顺中继PVC数据传送功能进行测试，以便保证网络连接的可靠性。
（1）测试连接
测试连接如图4所示，测试仪表1尚测试仪表2发送数据，用测试仪表2观察测试结果。剩试
仅表1
（2）测试步骤
辆中灌网
设表2
图4顿中继网络数据传输测试连接1）测试仪表1.测认仪表2与网络侧设备的PVC管理协议均选择Q.933AnnexA，T.391、T.392采用缺省设置，顿中继网.上建立条PVC连接，同时设置CIR、Bc、Be参数值。21
测试仪表1将发送顿的DE、BECN、FECN比特均置为“O。测试仪表1以低于CR的速率问测试仪表2发送数据，测试仪表2观察数据接收情况。3)
4）测试仪表1以高于C的速率问测试仪表2发送数据，测试仪表2观察数据接收情况。（3）测试说明
1）当测试仪表1以低于CR的速率向测试仪表2发送数裙时，测试仪表2应能接收到测试仪表1发山的所有帧。
2）当测试仪表I以高于 CIR的速率向测试仪表2发送数据时.测试仪表 2虑能接收到速率低于CIR发送的所有顿，并收到全部或部分高于CIR的顺。3）上述情况下，测试仪衰2均能够接收到测试仪表1以低于CIR速率发送的所有顿，表明顿继网络数据传送止常。
4.4.1.2设备赖中继协设功能测试Gb接口.上.BSS均作为FR UNI 接口的用户侧，SGSN可作为 FR UNI 接口的用户侧或网络侧-因此而测试议表作为FR UNI接口的网络侧分别对BSS和SGSN迅行测试，用测试仪表作为FR UNI接口的用户侧对SGSN进行测试,
（）测试连接
测试连接如图5所示，由测试仪表观察链路连通情况，测读
图5设蛋赖中维协议功能测试连接（2）测试形骤
1）将测试仪表设置为 FR UNT接口的 DCE侧.被测设备（BSS/SGSN)设置为FR LNI接口的 DTE侧，测试仪表和被测设备的PVC管理协议均选择Q.933AnnexA，T391、T392采用换咨设置：2）连接好测试仪表和被测设备，两端均显示连接正常：断连接两端均显示连接断升。3）将测试仪表设置为 FR UNI接口的LTE侧，被测设备（SGSN>设置为FR LNI接II的ICE侧,测试仪表和被测设备均选择Q.933AnnexA链路节理协议。4）连接好测试仪表和被测设备，两端均显示连接正带：断开连接两端购显示连接断开。（3）测试说明
1）测试仪表和被测设备逊行连接之后显示连接正常，表明PVC管理协议互通正确。2）测试仪表和被测设备断开连接之店显示连接断产，表明PVC:管理协议犹态检测有效。3
YKAONIKAa
YD/T1219—2002
4.4.1.3数据传送协议检测
（1）测试连接
若BSS和SGSN之间经顿中继网络连接，则采用图6、图7所示连接方式。BSs
恢中继网
图6在BSS和SGSN之间经懒中继网络连接时的数据传送协议检测（1）BSs
恢中维网
淘事试
图7在BSS和SGSN之间经顺中继网络连接时的数据传送协议检测（2）若BSS和SGSN之间点到点连接，则采用图8所示连接方式。ASs
图8在BSS和SGSN之间点到点连接时的数据传送协设检测（2）测试步骤
BSS和SGSN之间进行通信，测试仪表捕获传送信息，并对插获的信息进行解码分析，检查顿的各个字段设置是否正确。
（3）测试说明
顺中继信息顿格式如图9所示。
【高位字节
1低位字
【等-宇
（第字节）
图 9顿中继信息顿格式
八位纽
地址字段的格试如图10所示，
商阶部分
[LC低阶部分
图10地址孕段格式
YD/T 1219—2002
帧中继的顿采用 2 字节地址字段，不采用 3、4字节，用于用广数据传送的 DLCI取值范国是 16~4.4.2网络业务协议的测试
本节用于兼容和I·致性测试。一致性测试项目适用于BSS和SGSN两侧，IUT巾被测对象代替。在兼穿性测试中UT利模拟监测仪表分别用BSS和SGSN代替。(1）NS_VC 初始化
测试项目：1.1
项目：NS-VC初始化wwW.bzxz.Net
分项目：NS-VC初始化保持解闭状态莱容，一致
言的：验证O&M断开NS-VC物理链路）起NS-VC初始化，IUT应发起对受影响的NS-VC复位和解闭程序，并保持“NS-VC解闭”状态。测试前提条件：
1．[UT建立两个NS-VC，令其处于解闭和激活状态2.断开NS-VC1的物理链路，IUT通过NS-VC2向模拟及测试仪表发送NS-VCI的闭锁消息，并收到确认；
3，连接NS-VC1的物理链璐。
测试流程：
测试结果：
NS-RESET(原因,NS-VCI,NSEI)
NS-RESET-ACK(NS-VCI, NSEI)
NS-UNBLOCKO
NS-UNBLOCK-ACKO
（J）最终NS-VCI的状态是解闭并邀循的。模拟及测试仪表
在 NS-VC1
上发送
YD/T 12192002
测试项目：1.2
项目：NS-VC 初始化
分项目：NS-VC初始化
保持闭锁状态
「兼容，一致
目的：验证O&M引起NS-VC初始化(断开NS-VC物理链路），IUT应发起对受影哪的NS-VC复位程序，处于“NS-VC闭锁且激钙”状态。测试前提条件：
1、JUT建立两个NS-VC，令其处于闭锁和激活状态：断开 NS-VCI 的物理链路，IUT 通过 NS-VC2 间模拟及测试仪表发送NS-VC1的闭锁消2.
慧，并收到确认！
连接NS-VC1的物理链路
消息流程：
测试结果：
NS-RESET(原因, NS-VC1,NSEI
NS-RESET-ACK(NS-VC,NSEI)
（1）最终NS-VC1的状态是闭锁并激活的。模拟及测试表
在 NS-VC1
上发送
(2）NS-VC复位
测试项目：2.1
项目：NS-VC复位
分项日：IUT 发起的NS-VC复位
兼穿，敛
YD/T 12192002
目的：刘于闭锁并且去活的NS-VC，由O&M发起NS-RESET消息，验证IUT收到NS-RESET-ACK后，NS-VC进入并保持闭锁和激活状态：可选地，IUT发起NS-VC的解闭程序，NS-VC保持解闭状态
测试前提条件：
1.JUT建立两个NS-VC，令其处丁闭锁和激活状态：2.将IUT侧NS-VCI置为闭锁和去活状态；3.IUT发起NS-RESET消息（注：原因值可能是：传输网络失败、O&M干预、设备故障）：消息流程：
测试结果：
NS-RESET(原因, NS-VC1, NSEI)NS-RESET-ACK(NS-VC1,NSEI)
NS-UNBLOCKO
NS-UNBLOCK-ACKO
（1）最终 NS-VC1 的状态是闭锁并激活的：（2）最终NS-VC!的状态是解闭并激活的。KAOIKA
模拟及测试仪表
在 NS-VC1
上发送
YD/T12192002
测试项日：2.2
项目：NS-VC复位
分项目：IUT 发起的 NS-VC复位，确认消息定时器超时日的：对于-闭锁并H去活的NS-VC，由O&M发起NS-RESET消息，验证IUT在多次Tns-reset超时后收到NS-RESET-ACK，IUT将中止复位程序，NS-VC进入并保持闭锁和激活状态；可选地，IUT发起NS-VC解闭释序，NS-VC进入解闭状态。测试前提条件：
1、IUT建文两个NS-VC、令其处于闭锁和激活状态：2设置定时器Tns-reset（最小值）和计数器NS-RESET-RETRIES：3、将IUT侧NS-VC1置为闭锁和去活状态：4
用OM发起NS-RESET消息，原因值可能是：传输网络失败、O&M下预、设备故障。消息流程：
启动定时器(1)
Tns-reset
Tns-reset 超趣时
测试结果：
NS-RESET(Cause,NS-VC1, NSEI)NS-RESET(Cause, NS-VC1, NSEI)NS-RESET-ACK(NS-VC1)
NS-UNBLOCKO
NS-UNBLOCK-ACKO
模拟及测试仪表
在 NS-VeI
上发送
（1）IUT发送NS-RESET消息后，肩动定时器Tns-reset，定时器超时后则重发：（2）重发NS-RESET消息数次后收到NS-RESET-ACK消息，最终NS-VC1的状态是闭锁并激活的：
（3）最终NS-VC1的状态是解闭并激活的。测试项目：2.3
项目：NS-VC复位
兼容，致
YD/T 1219 --2002
分项H：ILT发起的NS-VC复位，模拟及测试仪表返回NS-RESET消息作为响应目的：对十闭锁并且去活的NS-VC，由O&M发起的NS-RESET消息，验证IUT收到NS-RESET 作为响应后,IUT将确认收到的 NS-RESET,NS-VC 进入并保持闭锁和激活状态：可选地，IUT发起NS-VC解闭程序，NS-VC进入解闭状态：测试前提条件：
1：IUT建立两个NS-VC，令其处于闭锁和I激活状态：2、将 T侧 NS-VC1 置为闭锁和去活状态念，消息流程：
测试结巢：
NS-RESET(CauSE, NS-VCI NSEI)NS-RESET(Causc,NS-VC1.NSEI)
NS-RESET-ACK(NS-VCI, NSEI)
NS-UNBLOCKO
NS-UNBLOCK-ACKO
模拟及测试仪表
在NS-VC1
上发送
（I）IUT返可NS-RESET-ACK确认收到的NS-RESET消息；最终NS-VC1的状态是闭锁并激活的：
（2）最终NS-VC1的状态尽解闭并激活的：KAOIKA
