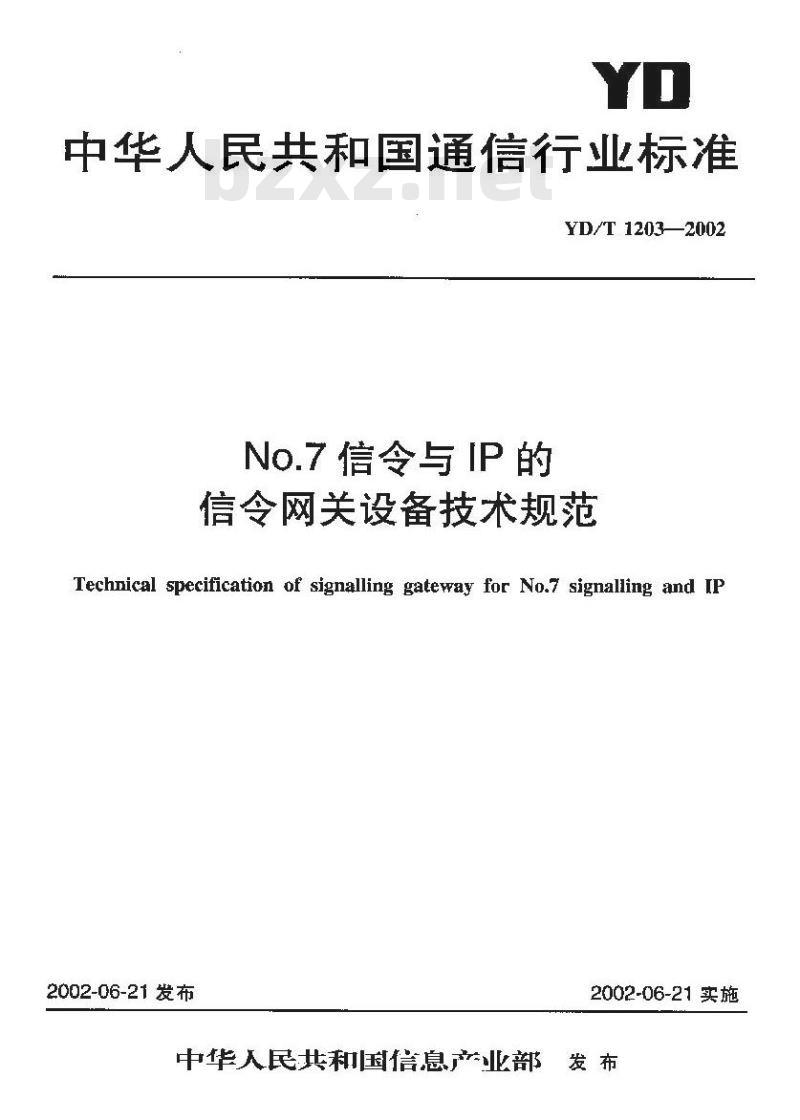

中华人民共和国通信行业标准
YD/T1203—2002
No.7信令与IP的
信令网关设备技术规范
Technical specification of signalling gateway for No.7 signalling and IP2002-06-21发布
2002-06-21实施
中华入民共和国信息产业部发布前

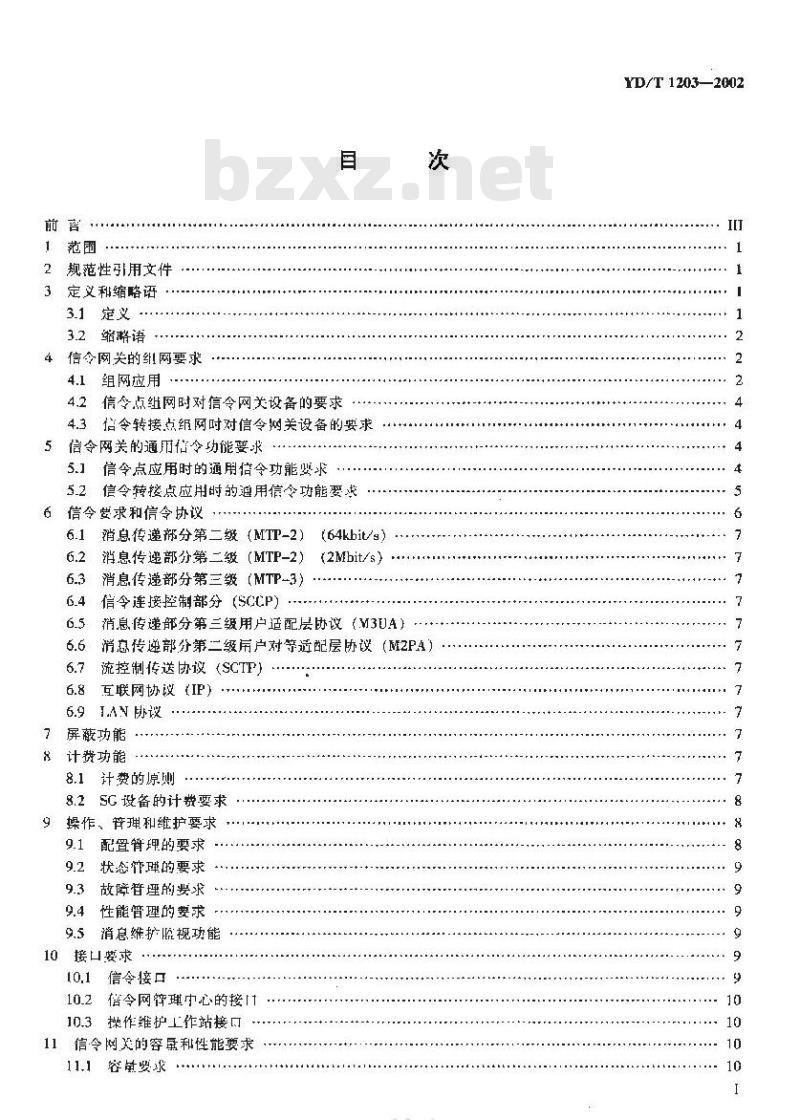

规范性引用文件
3定义和缩略语
3.1定义
3.2缩略语
4信令网关的纠网要求
4.1组网应用
4.2信令点组网时对信令网关设备的要求4.3信令转接点组网时对信含网关设备的要求5信令网关的通用信令功能要求
5.1信令点应用时的通用信令功能婴求5.2信令转按点应用时的退用信令功能要求6信令要求和信令协议
6.1消息传郝分第二缀（MTP-2）(64kbit/g)6.2消息传递部分第二级（MTP-2）f2Mbit/s
6.3消息传递部分第三级（MTP-3）6.4信令连接控制部分（SCCP）
6.5消息传递部分第三级用户适配层协议（M3UA）次
消意传逆部分第二级用户对等运配层协议（M2PA）6.7
流控制传送协议（SCTP)
互联网协设（IP）
6.9 1.AN 协议
屏蔽功能
计费功能
计费的原则
8.2SG设备的计费要求
9操作、管理和维护要求，
配置背理的要求
状态作的要求
故障理的要求
性能管理的要求
消息维扩脱视功能
10接口要求
信令接口
倍令网管理中心的接[
操作维护上作站接口
11信令网美的容量和性能要求
容量要求
KAOIKA
YD/T 1203—2002
YD/T1203—2002

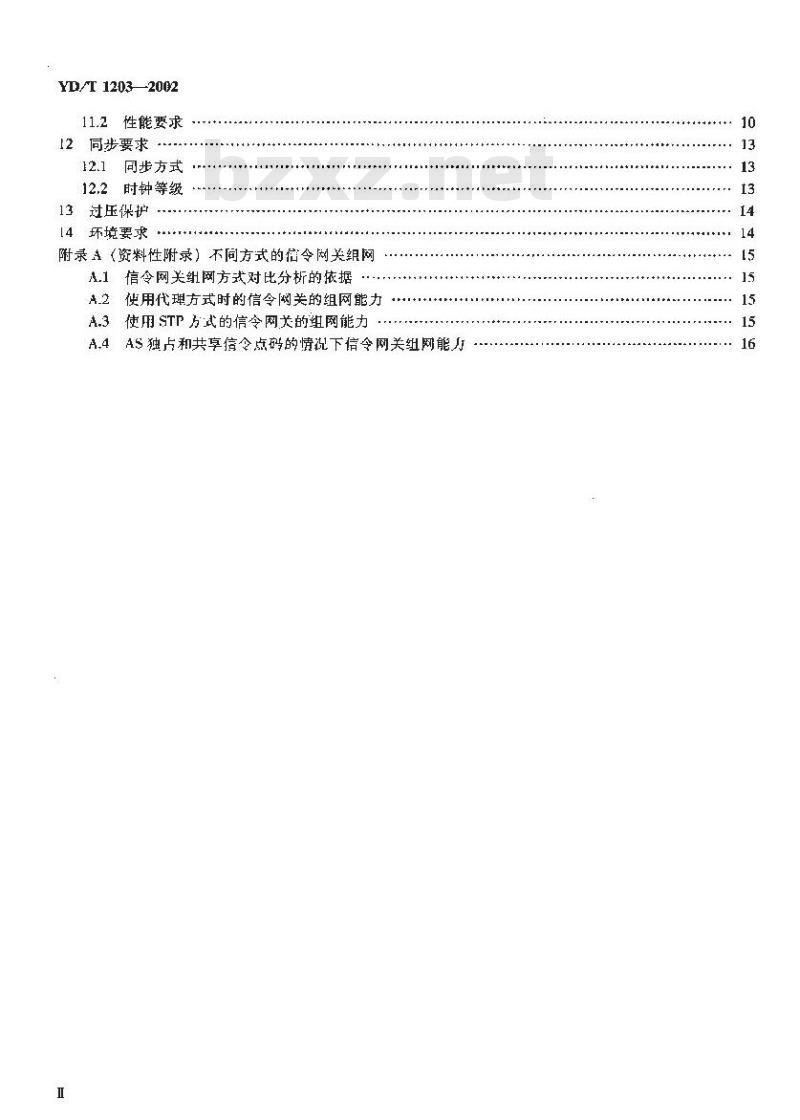

11.2性能要求
12同步要求
12.1同步方式
12.2时钟等级
13过压保护
[4环境要求
附录A（资料性附录）不同方式的信令网关组网A.1信令网关组网方式对比分析的依据A.2
使用代理方式时的信令网关的组网能力A.3
使用STP方式的信令网关的组网能力A,4AS 独占和共享信令点码的情况下信令网关组网能万I
YD/T 12032002

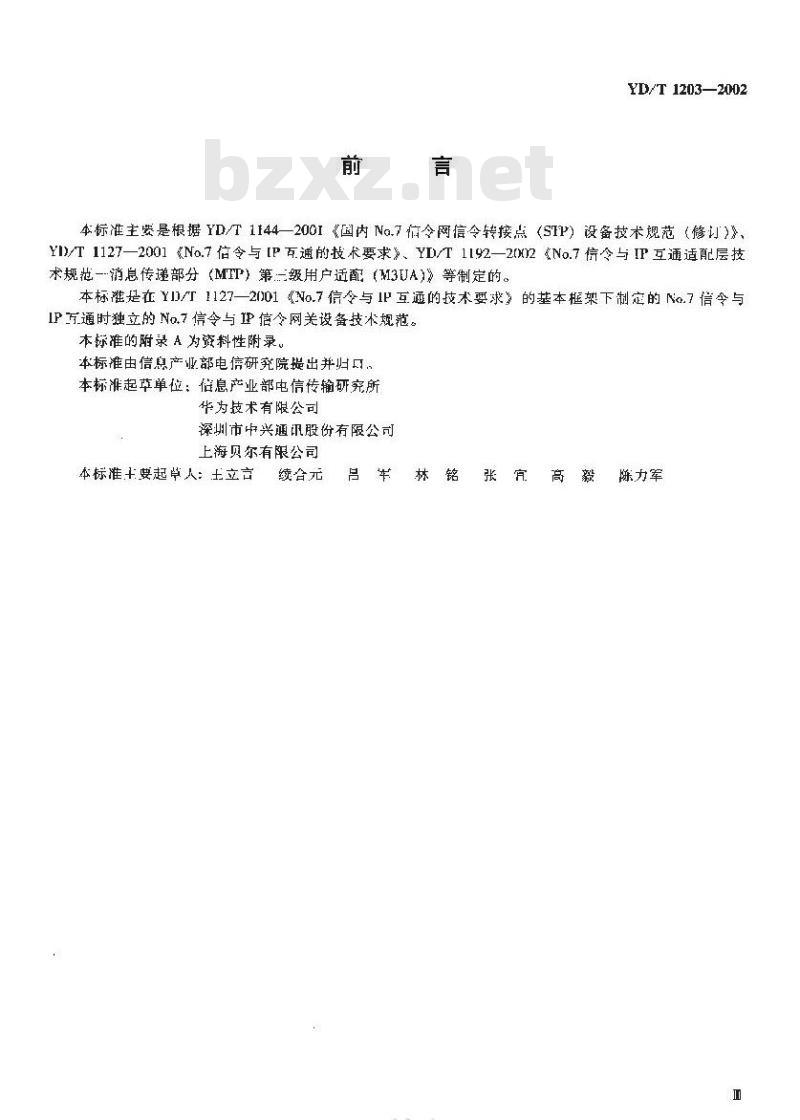

本标准主要是根据YD/T1144一200I《国内Na.7信令网信令转接点（STP）设备技术规范（修订）》，YI)/T1127—2001《No.7信令与[P通的技术要求》、YD/T1192—20012《No.7信令与IP互通适配层技术规范一消息传递部分（MIP）第级用户适配（M3UA)》等制定的。本标准是在YD/T1127—2001《No.7信令与IP互通的技术要求》的基本框架下制定的No.7信令与IP方通时独立的No.7信令与IP信令网关设备技术规范。本标准的附录A为资料性附录
本标准由信息产业部电信研究院提出并归口本标准起草单位：信息产业部电信传输研究所华为技术有限公司
深圳市中兴通讯股份有限公司
上海贝尔有限公司
本标准十要起草人；士立言
续合元
吕车林铭
张宜高毅
KAOIKAa
陈力军

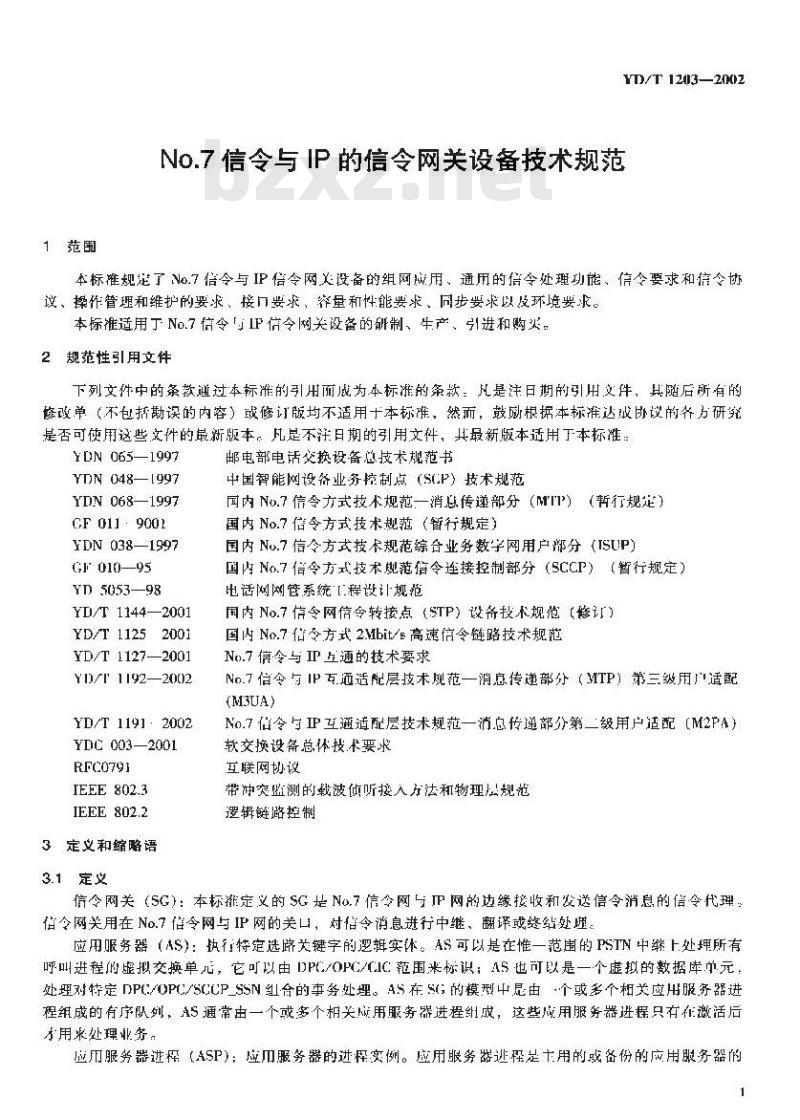

1范围
YT/T 1203—2002
No.7信令与IP的信令网关设备技术规范本标推规定了No.7信令与IP信令网美设备的组网诚用、通用的信令处理功能、信令要求和倍令协设、操作管理和维护的要求、接几要求、容量和性能要求、同步要求以皮环境要求。本标准适用丁No.7信令与IP信令网关设备的研制、生产、引进和购火：2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款：凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用十本标准，然而，鼓刷根据本标准达成协议的齐方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准：YDN 065—1997
YDN 048—1997
YDN 068—1997
GF 011 : 9001
YDN 0381997
GF 01095
YD5053—98
YD/T1144—2001
YD/T 1125 2001
YD/T 1127—2001
YD/T 1192—2002
YD/T 1191 : 2002
YIC 003—2001
RFC0791
IEEE 802.3
IEEE802.2
3定义和缩略语
3.1定义
邮电部电话交换设备总技术规范书中国智能网设备业务控制点（SP）技术规范国内No.7信令方式技术规范一消息传逆部分（MTP）（行规）国内No.7信令方式技术规范（暂行规定）国内No.7信令方式技术规范综合业务数字网用户部分（ISUP)国内No.7信令方式技术规范信令连接控制部分（SCCP）（暂行规定）电话网网管系统程设计规范
国内No.7信令网信令转接点（STP）设备技代规范（修）国内No.7信令方式2bit/s高速倍令链路技术规范No.7信令与IP五通的技术要求
No.7信令与IP互通适配层技术观范一消息传递部分（MTP）第三级用适配(M3UA)
No.7信令与IP互通适配层技术规范一消息传递部分第二级用户适配（M2PA）软交换设备总体投.术要求
互联网协议
带冲突监测的载波侦听接入方法和物理层规范逻辑链璐控制
信令网关（SC)：本标摊定义的SGNo.7信令网与IP网的边缘收和发送信令消息的信令代理：信令网关用在No.7信令网与IP网的关口，对信令消息进行中继、翻译或终结处、应用服务器（AS)：执行特定选路关键字的逻辑实体：AS可以是在惟一范围的FPSTN中继上处埋所有呼叫进程的拟交换单元，它可以由DPL/OPC/CIC范围米标识：AS也可以是一个虚拟的数据库单元：处理对特定DPC/OPC/SCCP_SSN组合的事务处理。AS在SG的模型中是由个或多个相关应用服务器进程组成的有序队列，AS通常由一个或多个相关成用服务器进程纠成，这些应用服务器进程只有在邀活后办用来处理业务。
应用服务器进释（ASP)；应用服务器的进释实例。应用服务器逃程是士用的或备份的应用服务器的1
YD/T 123—2002
实例（例如，分布式的虚拟交换或数据库的部分单心)：ASP可以是MGC、IP-SCP或IP-HLR的进程或者是进程实例。一个ASP应当包括一个以TP端点，并可以被配置在一个或多个应用服务器中处理信令业务。
3.2缩略语
IP-SCP
SIGTRAN
Application Server
Application Server Process
Internet Protocol
SCP based on IP
Integrared Scrvice Digital NetworkISy Le:r Part
Local Area Network
MTP2 peer-iu-peer Adaptation layerMTP3 Uger Adaplation layer
Mobile Switch Center
Messugr Transfer Par
Signalling Svstem 7
Public Land Mobile Nerwork
Pullic:Swilehed.Tekphorie NctworkSignalling Connee Lion Corilrol ParlService Cunlol Point
Stream Crmrol Transport P'ruloco!Signaling Caleway
Signaling Galcway Pmness
Signaling Itanspmt
Shnrl. Messhgr: Genle:t
Signalling Ptsint
Signaling Point Management ClusterSigalling Transfer Tuint
elephone User Part
4信令网关的组网要求
成用服务器
应用服务器进程
五联网协设
基于 IF 的 SCF
综合业务数宁网
ISDV用户部分
局域网
消惠传递部分第二级对等适配层消息传递部分第一缀用！适配层移动交换中心
消息传递部分
No.7信令系统
公共陆基移动网
公共交换电话网
借令连接控制部分
业务控制点
流控传送协议
信令网关
信令网关逆程
倍令传送
短消息中心
信令点
信令点管理簇
信令转接点
电话用户部分
信令两关般些本的功能就是提供TDMNo.7信令网（例如，PSTN）与IP网之间的信令连接。为了满晰地定义信令网美的功能，必须首先明确其纽网要求。4.1组网应用
信令网关设备的组网应月主要分为信令点代理的组网应用和信令转接点组网应用1）信令点代理的纠网应用
·电路相关的信令诚用
电路和关的信令成用示例见图1，*电路无关的信令成用
电路无关的信令府用示例见图2.2）信令转接点组网的应用
信令网关不仪需要满足本规范所定文的IP网的组网应用，而且还需费遵循已定义的STP设备规范的组网应用、应用示例见图 3,
KAOIKA免费标准下载网bzxz
PSTN网
A/F姐
图1基于IP的软交换机、媒体网关和信令网关的组网应用示意No7准4M
图2基于IP的SCP与信令网关的组网应用示意临全转接点囊
A/B//E造
Na7信网
信专点
图 3 信令转接点的组网应用示意ID/T 1203—2002
ID/T1203—2002
4.2值令点组网时对信令网关设备的要求4.2.1与电路相关的信令点组网时对值令网关设备的要求1）在PSTV侧，应符合窄带交换机（YDN065.--1997）的信令组网要求：a）信令网定成该能够支持直连（F链）和准直连方式（A链)；b）信令网关应该能够同时与多个信令点/宿令转接点连：2）在IP侧，信令网关至少能与一个软交换机互连。3）信令网关与IP网上的软交换机具享·一个信令点码，共同提供完整信令点功能：4）信令网关支持PSTN到IP和IP到PSTN的信令消息流。5）一个设备内关键的物理部件均支持穴余配置（例如，主CPU郗件、数据库部件、督埋和维护接口等）
4.2.2与电路无关的信令点组网时对值令网关设备的要求I）在FSTN侧，应符合智能网业务控制点（YDN048一1997）的信令组网要求：a)信令网关应该能够支持直连(F链）和准直连方式（A链)信令网关应该能够同时与多个信令点/信令转接点互连，2）在F衡，信令网关至少与一个基于IP的数据库节点亚连3）信令网关与IP网上的智能业务控制服务器共享，个信令点码，共向提供完整的智能业务控制点功能。
4）信令网关支持ISIN到IP和IP到PSTN的信令消息流：S）·个设备内关键的物理部件均支持穴余配置（例如，主心PU部件、数据库部件、誉和维护接口等。
4.3信令转接点组网时对信令网关设备的要求1）在PSTN侧，应符合信令转接点设备技术规范（修订）的信令组网要求：a）信会网美i该能够支持AVR/C/D/E链：5信令网关应该能够同时与多个信令点/侣令转接点万连：信令网关应该能够支持信令转接点对的组网方式。2）在IP侧，信令网关能够与一个/多个软交换机或者基于Ⅱ的智能业务控制点（IP-SCP）互连。3）信令网关可以使用TDM的心链或M2PA的C链来支持到另网关的几余略由。4）在IP侧，信令网关必须支持信令路的元余配置，即信令网关和IP网购应用实体之间至少要配置两个SCTP耦联。
5）令网关具有自已独立的倍令点码，提供究整的信令转接点功能。6）信令网关必须支持PSTV到IP、IP到PSTN和PSTN到PSTN的信令消息流。7）一个设备内关键的物理部件均支持亢余配置（例如，主CPU部件。数据库部件、管理和维护接m):
5信令网关的通用信令功能要求
本章的通用功能要求是根据《No.7信令与IP丘通的技术要求》（YD/T1127.--2001）并结合新的应用而剧：
5.1信令点应用时的通用信令功能要求5.1.1电路相关的信令点应用时的通用信令功能要求1）必须支持TUP在P上传送的功能：a）在 PSTN 侧、必须支持 M'IP-1、MTP-2、MTP-3:b）在 IP侧，必须支持 M3UA、SCTP。2）必须支持ISUP在IP上传送的功能：）在PSTN侧，必须支持 MTP-1、MTP-2、MTP-3;4
KAONTKa
b）在 IP侧，必须支持 M3UA、SCTP。实现上述功能的网络协议栈配置见图4，Yn.7信令节点
TLP/ISUP.
信全网关
图4TUP/ISUP在IP网上传送的功能示意5.1.2电路无关的信令点应用时的通用信令功能要求必须支持SCCP在IP上传送的功能：1） 在 PSTN 侧：必须支持 MTP-1、MTP-2、MTP-3。2）在 IP 侧，必支持 M3LA、SCTP。描述了实现上述功能的网络协议栈配置见图5。m子信令节点
MTP-?
信令网关
图5SCCP在I护两上传送的功能示意5.2信令转接点应用时的通用信令功能要求YD/T1203—-2002
[P 网节点
TUP/ISUP
IP网节点
信令转接点的功能要求详细规定见国内N.7信令网信令转接点（STP）设备技术规范》(YD/T 1144—200I)
1）必须支持TUP/ISLP在IP上传送的功能：a）在 PSTV侧、必须支持MTP-1、MTP-2、MTP-3;YP,/T 1203—2002
h）在IP侧，可以支持 M3UA或 M2PA、SCTP。2）必支持SCCP在IP上传送的功能：a）在 FSTN 侧，必须支持 MTP-1，MTP-2，MTP-3、SCCP（任选);b）在IP侧，必须支持M3UA或M2PA、SCTP。基于上述应用采用M3UA和M2PA的网络协议栈配置分别见图6和图7No.了信含1点
TUPASLF
MTTP-1
信令网关
: MTP-2
MTT-1
P网节点
TUP/ISLP
图6使用M3UA实现的TUP/ISUP/SCCP在IP网上传送的功能示意No.7信令节点
TUP/ISUPI
:MTP-2
信令两关
TP网点
TLP/ISUP
留7使用M2PA实现的 TUP/ISUP/SCCP在 IP网,上传送的功能示率6信令要求和信令协议
根据信令网关通用信令功能的要求，信令网美成提供的信令协议包括：+MTP-2 (64kbi1/s)
+MTP-2(2Mbits)
KAIKAa
●MTP-3
·M3UA
·SCTP
6.1消息传递部分第二级（MTP-2】【64kbit/s】YD/T 1203--2002
参见国内No.7信令方式技术规范一消息传递部分（MITP）（暂行规定）》（YDN068一1997），6.2消息传递部分第二级（MTP-2】【2Mbit/s】参见《国内No.7信令方式2Mbit/s高速信令链路技术规范》6.3消息传递部分第三级(MTP-3)(Y1)/T 1125—2001)。
参见《国内No.7信令方式技术规范一消息传递部分（MIP）（暂行规定）》（YDN068—1997)。
补充如下：
信令链路管理部分中的信令链路徽活/恢复过程被启动之后应该一直重复执行，直至信令链路被激活，战右管理员进行丁人工于预。6.4信令连接控制部分(SCCP)
参见国内No.7信令方式技术规范信令连接控制部分（SCCP）（暂行规定)》（CF010一95）。6.5消息传递部分第三级用户适配层协议[M3UA】参见No.了信令与IP互通适配层技术规范一消总传递部分（MTP）第兰级用户适配层（M3UA）(YD/T I192—2002)。
6.6消息传递部分第二级用户对等适配层协设【M2PA】参见Nu.7信令与IP虹通适配层技术规范一消息传递部分第二级用户对等适配层（M2PA）》YD/T1191—2002)
6.7流控制传送协议【SCTP】
参见《流控剃传送协议（SCTP)》（YD/T1194—2002)6.8互联网协设(IP)
参览IETF的《互联网协议》（HFC91)。6.9LAN协议
参见IEEE的《逻辑链路控制（IEEE802.2）。参见IEEE的带冲突监测的载波听接人方法和物理层规范》（IEEE802.3）。7屏蔽功能
本章定义的功能仅适用下信令转接点组网成用时的信令网文：屏蔽将在No.7信令网侧完成，屏蔽功能应符合《国内No.7信令网信令转接点(STP）设备技术规范（修订)》（YT/TI144一2001）的规定。8计费功能
B.1计费的原则
1）仅适用于信令转接点组网应用时的信令网关，2）SC的计费功能是对经由SG的Nu7信令消息实施计费3）SG的No.7信令消息计费只为MTP消息iF费。4）SC的计费应对IP网或N.7信令网中链路上相连的信令节点计费，S应提供计费时段的消息总长度。
YD/T 1203—2002
5）MTP的计费可以根据目的地信令点编码（DPC)、源信令点编码（OFC）选择不同的费率，8.2SG设备的计费要求
SG设备除按照计费的原则，根据收到的消息总长度进行计费外，还可以提供计费的证实数据。计费的证实数据功能是对发送消息的计费确认和证实，以核对下一个节点对本节点的计费。8.2.1 对 MTP 的计费要求
8.2.1.1MTP计费时应提供的信息SG接收MTP消息的相连信令点编码，用来识别计费时相邻的网矫运营商。源信令点编码（OPC）和II的地信令点编码（IDPC）用来识判相关的地址信息：8.2,1.2MTP 计费证实时应提供的信息由本信令转接点发送陷MTP消总的链路组编号，用来识别计费时相邻的网络运营商。源信令点编码（OPC）和目的地信令点缩码（DPC）用米认别相关的地址信息。8.2.1.3统计周期
S设答应能根搭电停主管部门的要求，周期性的按30或15min统计输出讨费或计费证实信息：8.2.1.4统计的人机命令功能
SG设备的人机命令应能够根据运营者的需要，对指定的局向进行计费。8,2.1.5MTP计费信息的保存
MTP计费倍息的保存时间应至少不小于72h.以便作询。9操作、管理和维护要求
信令网关可以由信令网管理中心（NMC）通过它们之间的接口进行操作：管理和维护，信令网关也可以通过操作工作台进行操作，督理和维护。成该使用独立的管理和维护接口信令网关设备应见配置管理、故障管理和性能管理的功能。，配置管理的婴求
信令网关应具有业配置、网矫结构配置、网络部件（包括设备、功能部件、软件等）的功能。·状态管理的要求
信令网关应该具有管理、查询网络的各种状态的功能。·故障管理的要求
信令网关成具有在网络故障、设备故障附进行管理的功能。代故障时应能告髻。告替应分为严沁重告替和作严重告警。+性能管理的婴求
配置管理的要求
信令网关应该能够支持软件的加载和数据增加、删除和修改，并成能配置下列有关SG的内容：·本局信令点
·目的地信令点
·倍令路出
·信令链路组
·信令链路（64kbit/s）
●信令链路（2Mli/s)
·M12PA的信令链路
府用服务器（AS）
应用服务器逆程（ASP）
·信令网关进程（SGT)
·物理设备
KANIKa
