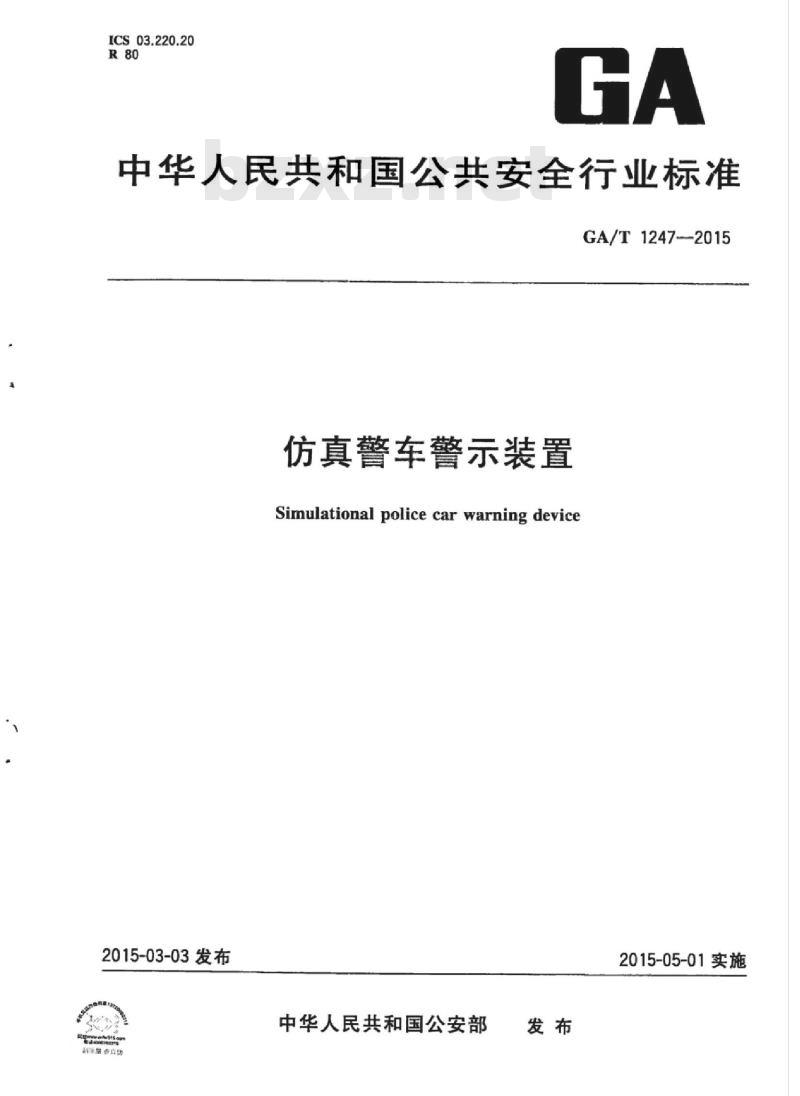

【GA公共安全标准】 仿真警车警示装置

ICS03.220.20
中华人民共和国公共安全行业标准GA/T1247--2015
仿真警车警示装置
Simulational police car warning device2015-03-03发布
除麗香直
中华人民共和国公安部
2015-05-01实施

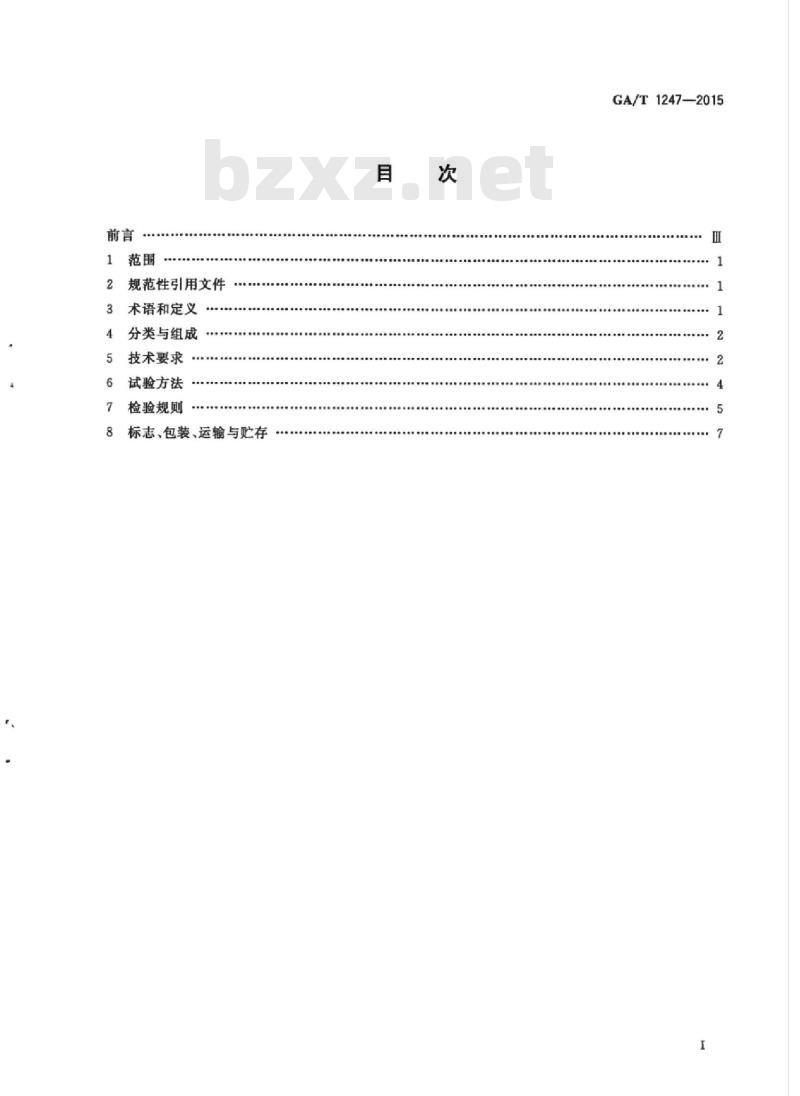

规范性引用文件
术语和定义
分类与组成
技术要求
试验方法
检验规则
标志、包装、运输与贮存
华##香
GA/T1247—2015

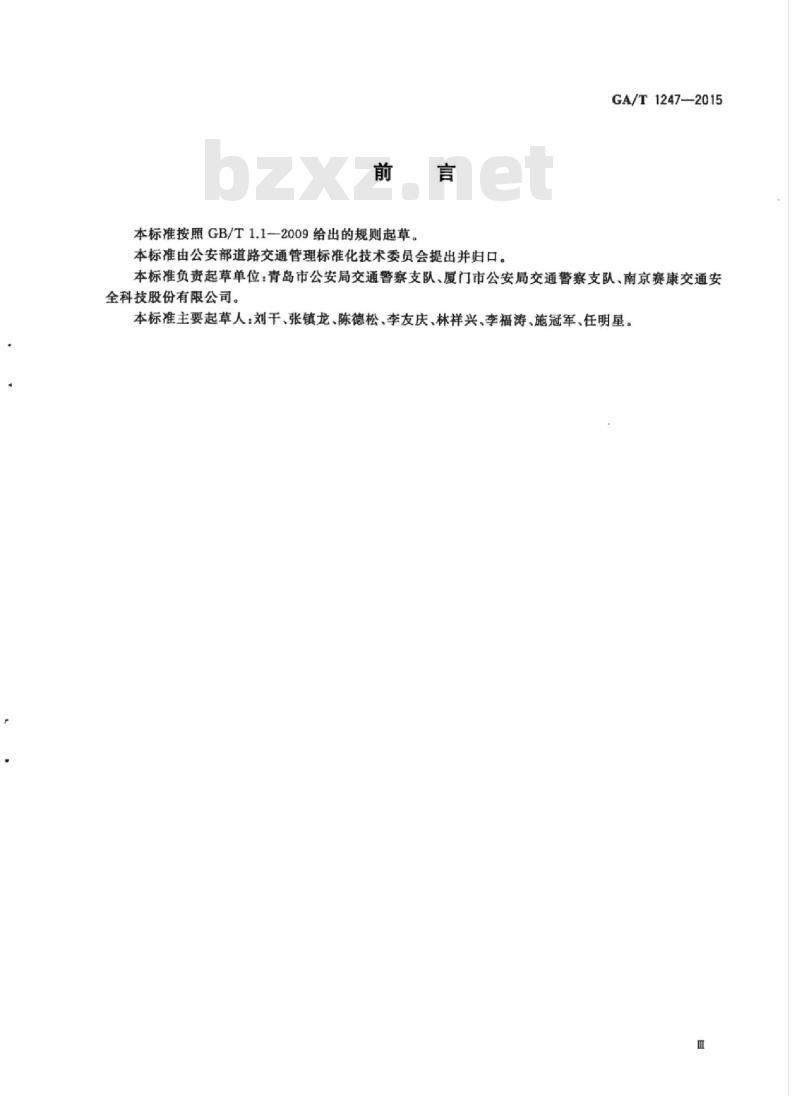

本标准按照GB/T1.1-2009给出的规则起草。本标准由公安部道路交通管理标准化技术委员会提出并归口。GA/T1247—2015
本标准负责起草单位：青岛市公安局交通警察支队，厦门市公安局交通誉察支队、南京赛康交通安全科技股份有限公司。
本标准主要起草人：刘干、张镇龙、陈德松、李友庆、林祥兴、李福涛、施冠军、任明星。1范围
仿真警车警示装置
GA/T1247—2015
本标准规定了仿真警车警示装置的分类与组成、技术要求、试验方法、检验规则及标志、包装、运输与贮存等。
本标准适用于仿照制式公安警车尾部式样制作的用于道路交通安全警示的装置。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2日
电工电子产品环境试验第2部分：试验方法试验B：高温3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.3
GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾
GB4208外壳防护等级（IP代码）GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB13954警车、消防车、救护车、工程救险车标志灯具GB14887
道路交通信号灯
GB/T18833道路交通反光膜
GB/T23827道路交通标志板及支撑件GB/T23828-2009高速公路LED可变信息标志GB/T24716公路沿线设施太阳能供电系统通用技术规范GB25280道路交通信号控制机
GB/T28651公路临时性交通标志
GA/T742车载式道路交通信息显示屏3术语和定义
下列术语和定义适用于本文件。3.1
仿真警车警示装置 simulational policecarwarningdevice一种仿照制式公安警车尾部式样制作的用于道路交通安全警示的装置。3.2
动态视认距离
dynamic distinguishing distance当观察者（正常人，矫正视力1.0以上）的车速为120km/h时，在规定的视认角内，能够正确认读仿真警车警示内容的最大距离。
GA/T1247—2015
4分类与组成
4.1分类
仿真警车警示装置（简称“仿真警车”）按环境温度适用等级分为：a)A级:-20℃~55℃;
b）B级：-40~50C；
c)C级：55~45℃
4.2组成
仿真警车主要由仿真面板、仿真警灯、信息显示屏、控制模块、供电系统、支撑架等组成。4.3标记
仿真警车型号标记方式表示如下：FZJC-OOOO-O
温度等级代号（分别用A、BC表示）生产单位代号（自编）
仿真警车代号（仿真警车汉语拼音的首位字母）5技术要求
5.1仿真面板
宜采用轻质金属或非金属材料，应符合GB/T23827的要求。5.1.1
5.1.2外形应与制式警车尾部轮廊相似，比例大于或等于1：1。5.1.3表面应采用逆反射材料，其性能应符合GB/T18833中I类的要求。5.1.4应设置通风孔。
5.2仿真警灯
5.2.1应采用红色和蓝色LED，红色LED在额定电流时的法向发光强度应大于或等于5000mcd、蓝色LED在额定电流时的法向发光强度应大于或等于6000mcd。5.2.2应具备交替闪烁的警示功能，闪烁频率大于或等于120次/min。5.2.3外观、色度性能应符合GB13954的要求。5.2.4项部警灯单个发光单元面积大于或等于140cm，不少于4个单元，红色和蓝色交替：底部红色警灯单个发光单元面积大于或等于70cm，应对称设置2个单元。5.3信息显示屏
5.3.1信息显示内容多种可变的，功能、光学性能、色度性能应符合GA/T742的要求。5.3.2信息显示内容单一的，应采用红色LED镶嵌于仿真面板，在额定电流时的法向发光强度应大于或等于3000mcd，LED点中心间距小于或等于25mm。2
5.4控制模块
5.4.1应具备环境照度检测功能和LED亮度调节功能。5.4.2应具备闪炼控制功能。
GA/T1247-2015
5.4.3具有可变信息显示屏的，应具备支持无线远程控制功能，可支持无线信息传输。5.4.4信息安全要求应符合GB25280规定的要求。5.4.5电子元器件的平均无故障时间（MTBF)大于或等于30000h。5.5供电系统
5.5.1宜采用太阳能供电系统，应具有过充保护、过放保护、防逆充保护、极性反接保护等安全防护功能，符合GB/T24716规定的要求。5.5.2太阳能供电系统的蓄电池，额定容量应满足仿真警车正常工作120h。5.5.3采用电网供电的，应符合GB14887规定的要求。5.6支撑架
支撑架应能够将仿真警车稳定地紧固在路侧，抗风强度和稳定性应符合GB/T28651的规定。5.7外观与结构
5.7.1仿真警车的表面应平整光洁，不应有尖角和明显的凹痕、划伤、裂缝、变形。表面及连接件的防护层色泽应均勾，无明显划伤，无裂痕、无基体裸露等缺陷。5.7.2仿真警车的紧固件、连接件应牢固可靠，无松动。转动部件应运转灵活。5.7.3供电系统中的组件表面应封装严密，无划痕、裂纹，无裸露的接头和电线，结构设计便于维护和保养。
5.8动态视认距离
动态视认距离白天应大于或等于1000m，夜间应大于或等于650m5.9防护等级
仿真警车应采取防水.防尘措施，防护等级应符合GB4208中IP55的规定，5.10环境适应性
5.10.1耐低温性能
仿真警车在通电工作状态下，在一40℃士2℃条件下，试验2h，试验期间和试验结束后，仿真警车应能够正常工作，外观应无明显变形、损伤。5.10.2耐高温性能
仿真警车在通电工作状态下，在60℃士2℃条件下，试验2h，试验期间和试验结束后，仿真警车应能够正常工作，外观应无明显变形、损伤。5.10.3耐湿热性能
仿真警车在温度40℃、相对湿度（98士2）%的条件下存放48h，恢复2h后应正常工作。3
GA/T1247--2015
5.10.4耐机械振动性能
仿真警车通电工作时，在振动频率2Hz150Hz的范围内进行扫频试验。在2Hz～9Hz时按位移控制，位移幅值3.5mm（峰-峰值7.0mm）；9Hz~150Hz时按加速度控制，加速度为10m/s。2Hz→9Hz→150Hz→9Hz-→2Hz为一个循环，扫频速率为每分钟一个倍频程，共经历20个循环后，仿真警车应功能正常，结构无损伤变形，零部件无松动。5.10.5耐盐雾腐蚀性能
仿真警车经温度为35℃、盐水浓度为5%、试验时间为48h的盐雾试验后，外观应无目视可见的锈斑。
仿真警车的印刷电路板、显示单元及其底板、金属外壳经温度为35℃、盐水浓度为5%、试验时间为168h的盐雾试验后，应无明显锈蚀现象，金属构件应无红色锈点，印刷电路板经过24h自然晾干后应功能正常。
6试验方法
6.1试验条件
6.1.1LED发光强度测试的试验条件如下：a）环境温度：（25士1)℃；
b）相对湿度：(50士5)%。
6.1.2对于其他项目，除特殊规定外，一般试验条件如下：a）环境温度：15℃～35℃；
b）相对湿度：35%~75%；
c）大气压力：85kPa~106kPa。
6.2测试结果的处理
除特殊规定，一般对可重复的客观测试项目进行3次测试，取算术平均值为测试结果。对于主观测试项目，测试人员应不少于3人。6.3仿真面板
6.3.1材料：主要核查原材料的材质证明单是否齐全有效，必要时对原材料的主要性能指标进行检验。6.3.2外形采用目测的方法进行检验。6.3.3逆反射材料性能按照GB/T18833的规定进行检验。6.3.4通风孔采用目测的方法进行检验。6.41
仿真警灯
6.4.1单粒LED发光强度测试按照GB/T23828—2009中6.3.2规定进行检验。6.4.2闪烁频率检测采用秒表目测进行检验。6.4.3外观、色度性能按照GB13954的规定进行检验。6.4.4发光单元面积分别采用分辨力0.5mm、准确度A级的钢板尺或卷尺，数量和颜色采用目测的方法进行检验。bzxz.net
6.5信息显示屏
GA/T1247—2015
6.5.1可变信息显示屏的功能、光学性能、色度性能按照GA/T742的规定进行检验。6.5.2单一信息显示屏的颜色采用目测的方法进行检验，LED点中心间距采用分辨力0.5mm、准确度A级的钢板尺或卷尺检验，单粒LED发光强度测试按照GB/T23828—2009中6.3.2规定进行检验。6.6控制模块
6.6.1控制电路的功能采用目测检验。6.6.2可变信息显示屏的无线远程控制和信息传输，采用无线通讯方式验证。6.6.3信息安全按GB25280的规定进行检验。6.6.4平均无故障时间采用序贯试验方案4：2，按GB/T5080.7的规定进行检验。6.7
供电系统
6.7.1太阳能蓄电池额定容量：随机抽取3个试样充满电后，将蓄电池的电量放至不能正常工作，测量其放电时间，取平均值作为结果。6.7.2太阳能供电系统其他指标按GB/T24716的规定进行检验。6.7.3采用电网供电的按照GB14887的规定进行检验。6.8支撑架
抗风强度和稳定性按照GB/T28651的规定进行检验。6.9外观与结构
目测进行检验。
6.10动态视认距离
目测进行检验。
6.11防护等级
仿真警车产品的防水、防尘及安全防护，按GB4208的规定进行检验。6.12环境适应性能
6.12.1耐低温性能试验方法，按GB/T2423.1的规定进行。6.12.2耐高温性能试验方法，按GB/T2423.2的规定进行。6.12.3耐湿热性能试验方法，按GB/T2423.3的规定进行。6.12.4耐机械振动性能试验方法，按GB/T2423.10的规定进行。6.12.5耐盐雾腐蚀性能试验方法，按GB/T2423.17的规定进行。7检验规则
7.1一般规定
产品的检验分为型式检验和出厂检验，产品型式检验合格后，才能批量生产。5
GA/T1247-2015
型式检验
产品的型式检验一般由国家法定的质量监督机构组织进行。凡有下列情况之一时，应进行型式检验：新产品试制定型鉴定或老产品转厂生产时；a)
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；b)
c）产品停产半年以上，恢复生产时；d）正常批量生产时，每年一次；e)
国家质量监督机构提出要求时。型式检验的样品应随机抽取一个完整的产品。型式检验的项目及顺序按表1规定执行。表1仿真警车警示装置检验规则
项目名称
仿真面板
仿真警灯
信息显示屏
控制模块
供电系统
支撑架
外观与结构
动态视认距离
防护等级
耐低温性能
耐高温性能
耐湿热性能
耐机械振动性能
耐盐雾腐蚀性
技术要求
注：√为检验项目，x为非检验项目，O为可选检验项目。试验方法
型式检验
出厂检验
7.2.5型式检验中，供电系统性能不合格时，该次型式检验为不合格：若其他项目出现不合格，应在同一批产品中加倍抽取样品，对不合格项进行检验，若仍不合格，则该次型式检验不合格。7.3出厂检验
7.3.1对于批量不大于3台的产品，由产品生产企业质量检验部门按表1规定，逐台进行检验。检验合格后签发合格证，方可出厂。
7.3.2对于批量大于3台的产品，出厂检验的样品应从生产线终端随机抽取不少于30%的样品，但不少于3台。若抽取的样品全部合格则整个检验批合格，签发合格证，允许出厂；若有1台不合格，则需对整个批进行逐台检验，剔除不合格品。7.3.3出厂检验中，剔除的不合格品允许返修，返修后重新对不合格项进行检验，但返修次数不应超过两次。
