【GY广播电视行业标准】 有线电视系统无源混合器(5MHz~1000MHz )技术要求和测量方法

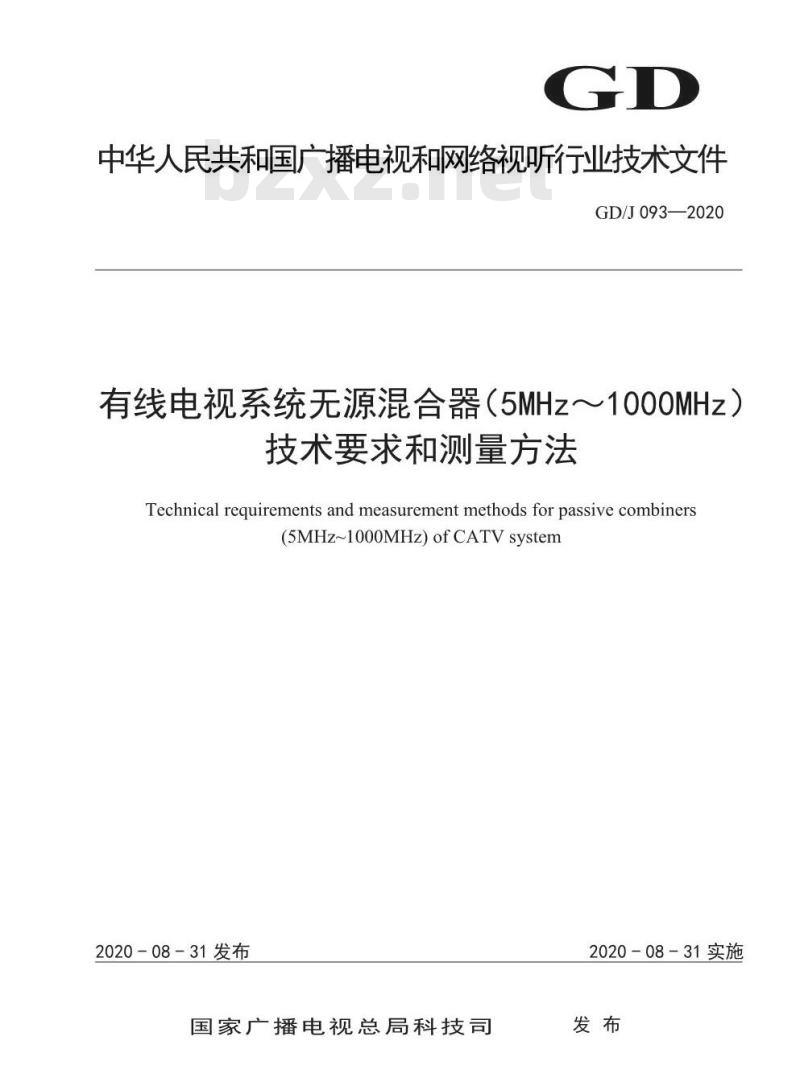

中华人民共和国广播电视和网络视听行业技术文件GD/J093—2020
有线电视系统无源混合器（5MHz～1000MHz）技术要求和测量方法
Technical requirementsand measurementmethodsforpassive combiners(5MHz1000MHz)ofCATVsystem
2020-08-31发布
国家广播电视总局科技司
2020-08-31实施
2技术要求
3测量方法
3.1插入损耗
3.2端口间插入损耗偏差
3.3相互隔离，
反射损耗
GD/J093—2020
GD/J0932020

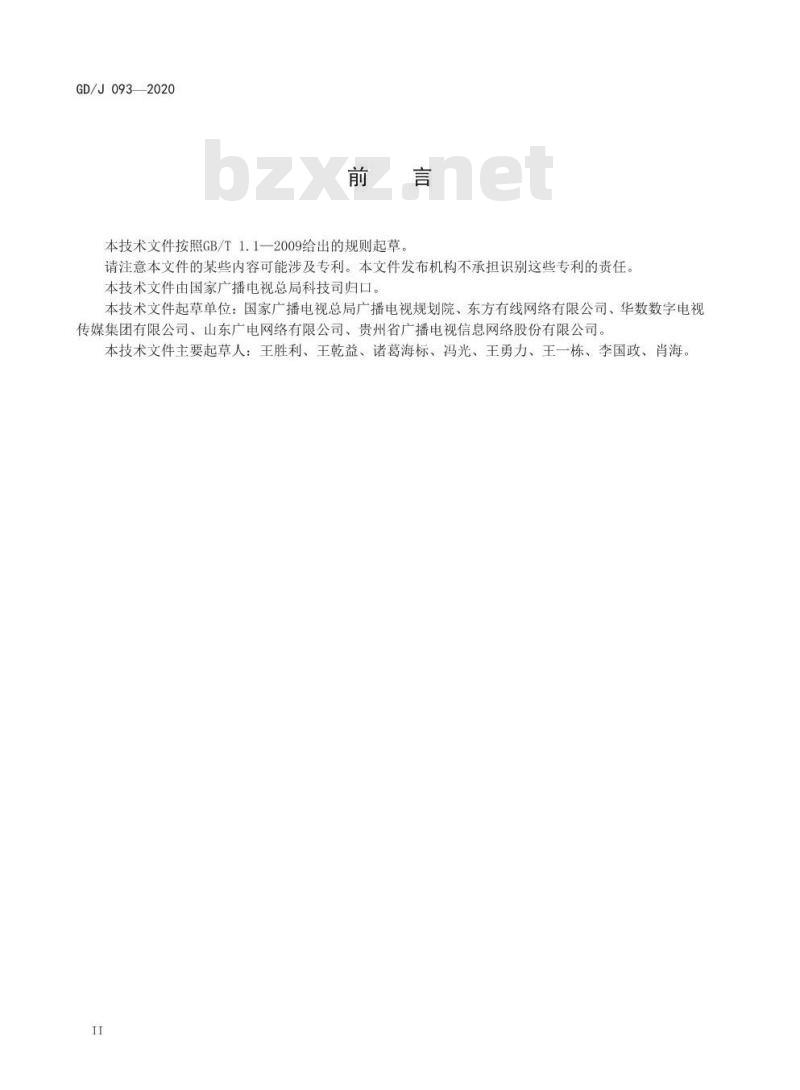

本技术文件按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件发布机构不承担识别这些专利的责任。本技术文件由国家广播电视总局科技司归口。本技术文件起草单位：国家广播电视总局广播电视规划院、东方有线网络有限公司、华数数字电视传媒集团有限公司、山东广电网络有限公司、贵州省广播电视信息网络股份有限公司。本技术文件主要起草人：王胜利、王乾益、诸葛海标、冯光、王勇力、王一栋、李国政、肖海，GD/J0932020

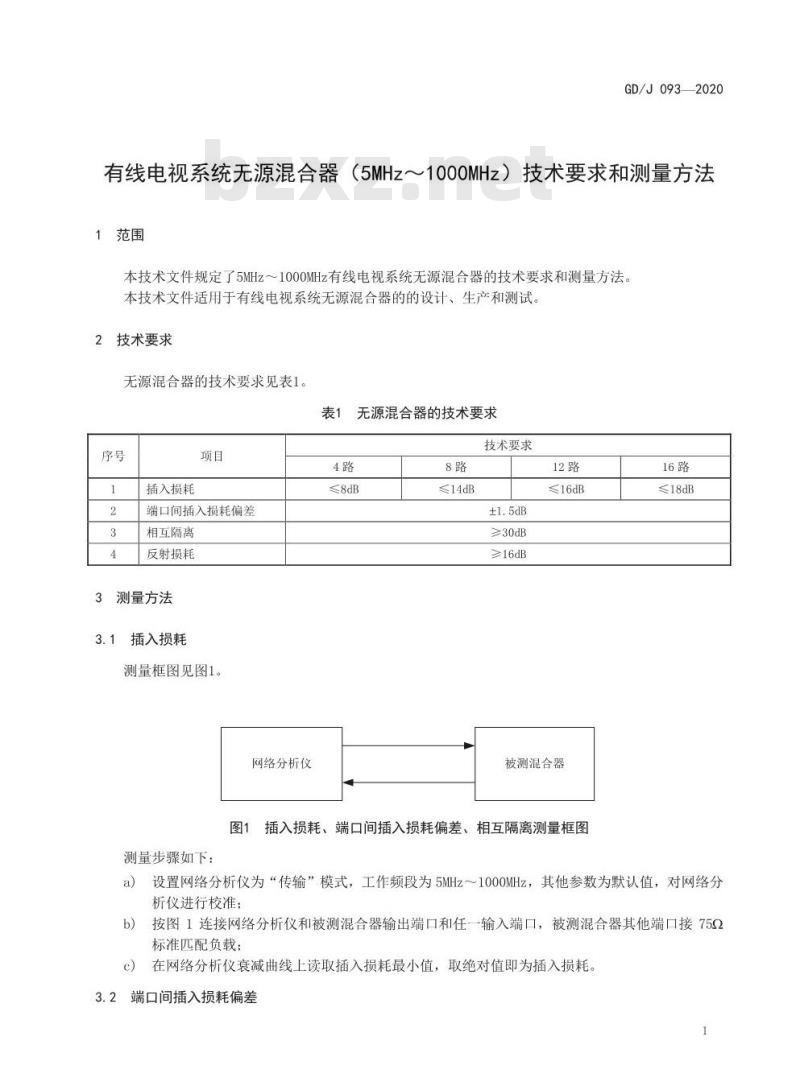

有线电视系统无源混合器（5MHz～1000MHz）技术要求和测量方法1范围
本技术文件规定了5MHz～1000MHz有线电视系统无源混合器的技术要求和测量方法。本技术文件适用于有线电视系统无源混合器的的设计、生产和测试。2
技术要求
无源混合器的技术要求见表1。
表1无源混合器的技术要求
插入损耗
端口间插入损耗偏差
相互隔离
反射损耗
测量方法
插入损耗
测量框图见图1。
网络分析仪
技术要求
≥30dB
≥16dB
被测混合器
图1插入损耗、端口间插入损耗偏差、相互隔离测量框图测量步骤如下：
设置网络分析仪为“传输”模式，工作频段为5MHz～1000MHz，其他参数为默认值，对网络分析仪进行校准：
按图1连接网络分析仪和被测混合器输出端口和任一输入端口，被测混合器其他端口接752标准匹配负载：
在网络分析仪衰减曲线上读取插入损耗最小值，取绝对值即为插入损耗。c

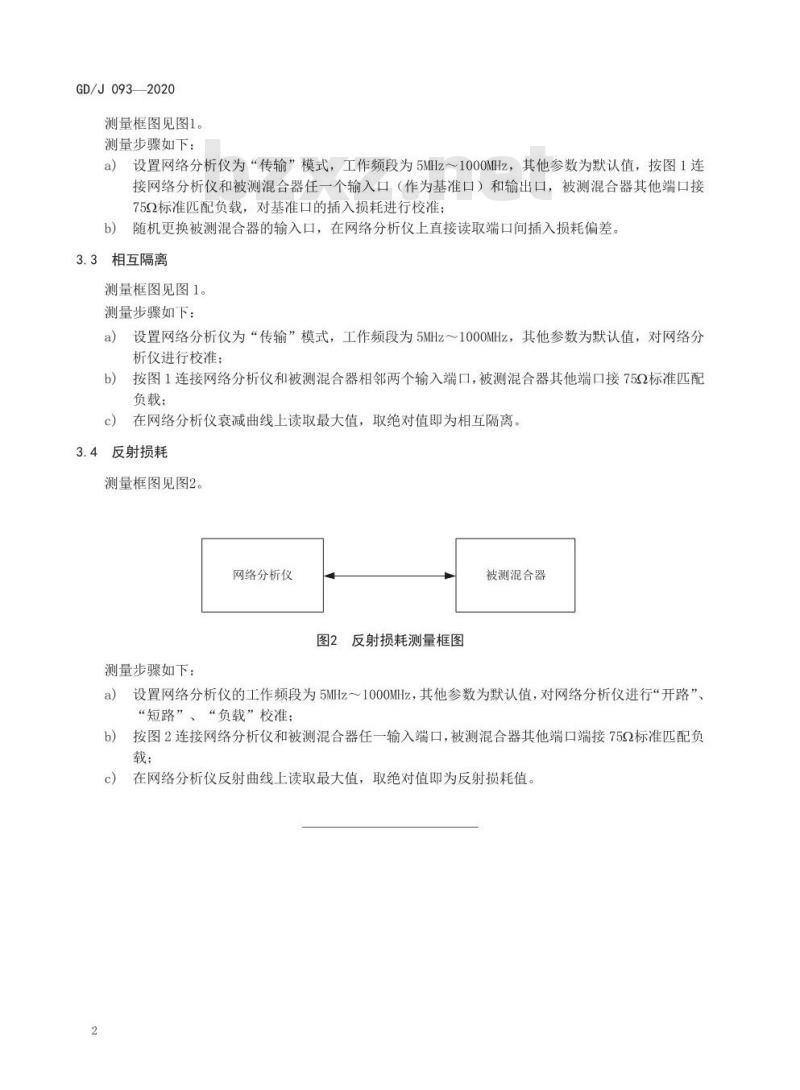

2端口间插入损耗偏差
GD/J0932020
测量框图见图1。
测量步骤如下：
设置网络分析仪为“传输”模式，工作频段为5MHz～1000MHz，其他参数为默认值，按图1连a
接网络分析仪和被测混合器任一个输入口（作为基准口）和输出口，被测混合器其他端口接75Q标准匹配负载，对基准口的插入损耗进行校准：随机更换被测混合器的输入口，在网络分析仪上直接读取端口间插入损耗偏差。b）
3.3相互隔离
测量框图见图1。
测量步骤如下：
设置网络分析仪为“传输”模式，工作频段为5MHz～1000MHz，其他参数为默认值，对网络分析仪进行校准；bzxz.net
按图1连接网络分析仪和被测混合器相邻两个输入端口，被测混合器其他端口接75Q标准匹配负载：
在网络分析仪衰减曲线上读取最大值，取绝对值即为相互隔离。c）
3.4反射损耗
测量框图见图2。
网络分析仪
测量步骤如下：
图2反射损耗测量框图
被测混合器
设置网络分析仪的工作频段为5MHz～1000MHz，其他参数为默认值，对网络分析仪进行“开路”“短路”、“负载”校准；
按图2连接网络分析仪和被测混合器任一输入端口，被测混合器其他端口端接752标准匹配负载：
在网络分析仪反射曲线上读取最大值，取绝对值即为反射损耗值。
