【GY广播电视行业标准】 有线电视系统用射频同轴连接器技术要求和测量方法

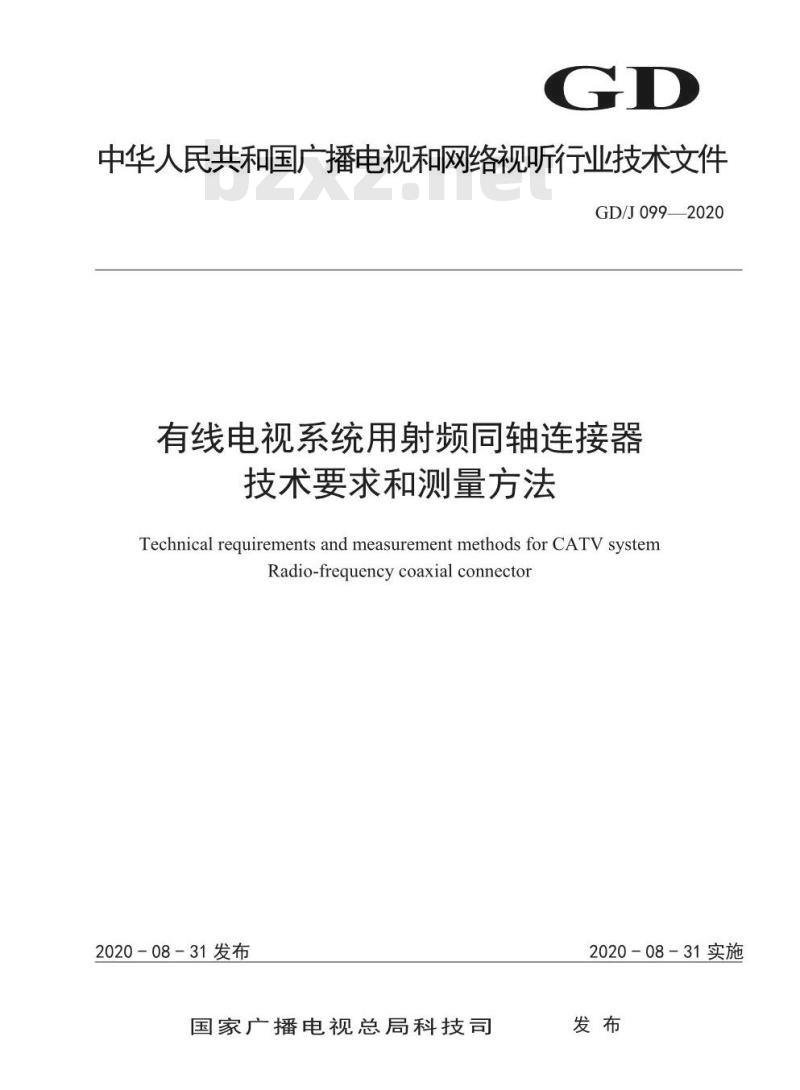

中华人民共和国广播电视和网络视听行业技术文件GD/J099—2020
有线电视系统用射频同轴连接器技术要求和测量方法
Technical requirements and measurement methods for CATV systemRadio-frequencycoaxial connector2020-08-31发布
国家广播电视总局科技司
2020-08-31实施

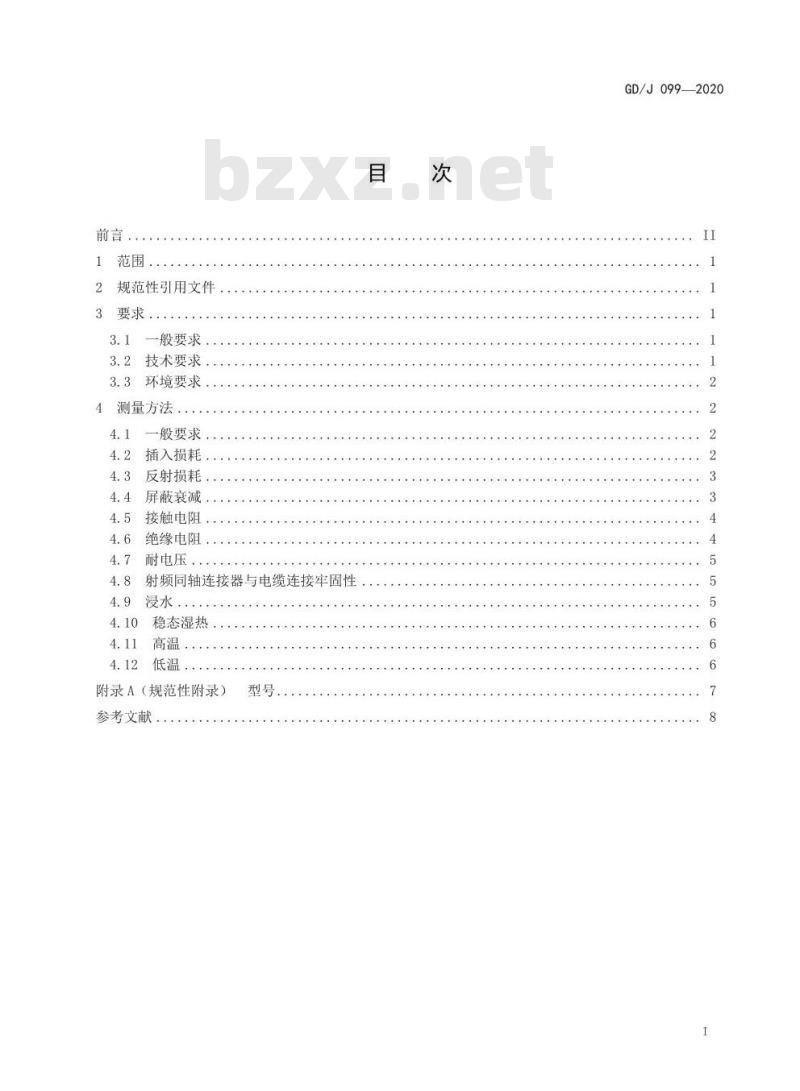

规范性引用文件
一般要求，
3.2技术要求，
3.3环境要求，
测量方法
般要求，
插入损耗
反射损耗.
屏蔽衰减，
接触电阻
绝缘电阻
耐电压
射频同轴连接器与电缆连接牢固性浸水
稳态湿热
附录A（规范性附录）
参考文献
型号，
GD/J099—2020
GD/J0992020

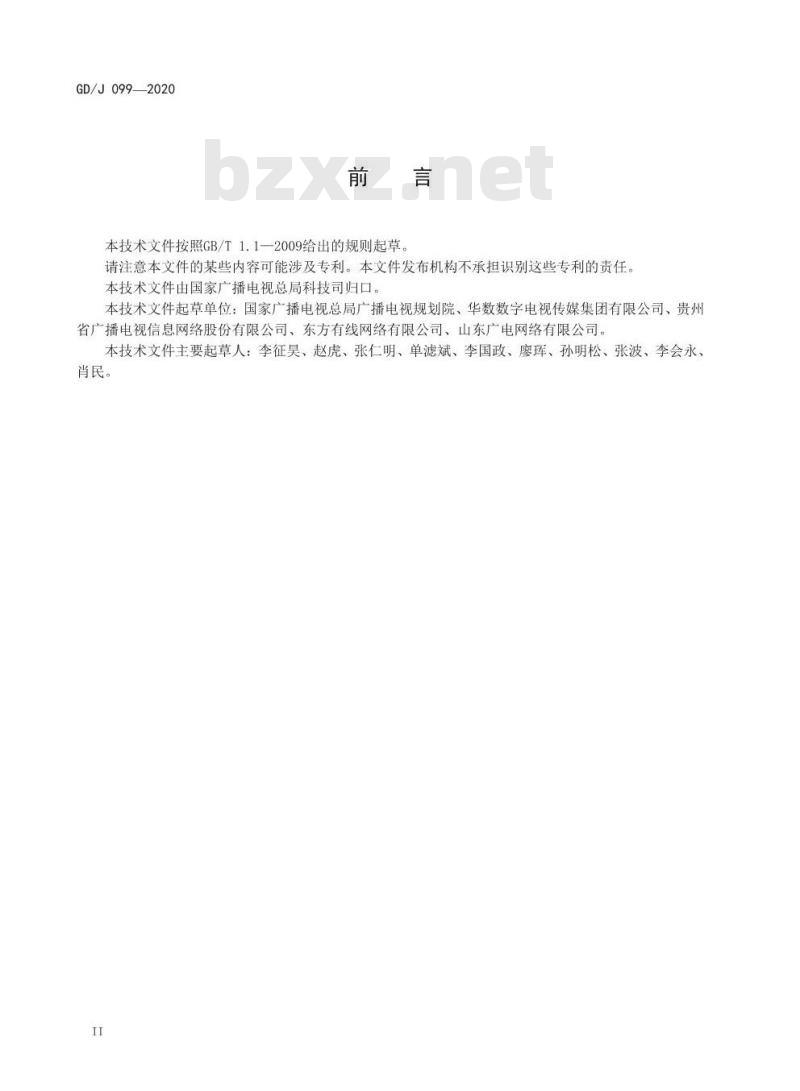

本技术文件按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件发布机构不承担识别这些专利的责任。本技术文件由国家广播电视总局科技司归口。本技术文件起草单位：国家广播电视总局广播电视规划院、华数数字电视传媒集团有限公司、贵州省广播电视信息网络股份有限公司、东方有线网络有限公司、山东广电网络有限公司。本技术文件主要起草人：李征昊、赵虎、张仁明、单滤斌、李国政、廖珲、孙明松、张波、李会永、肖民。

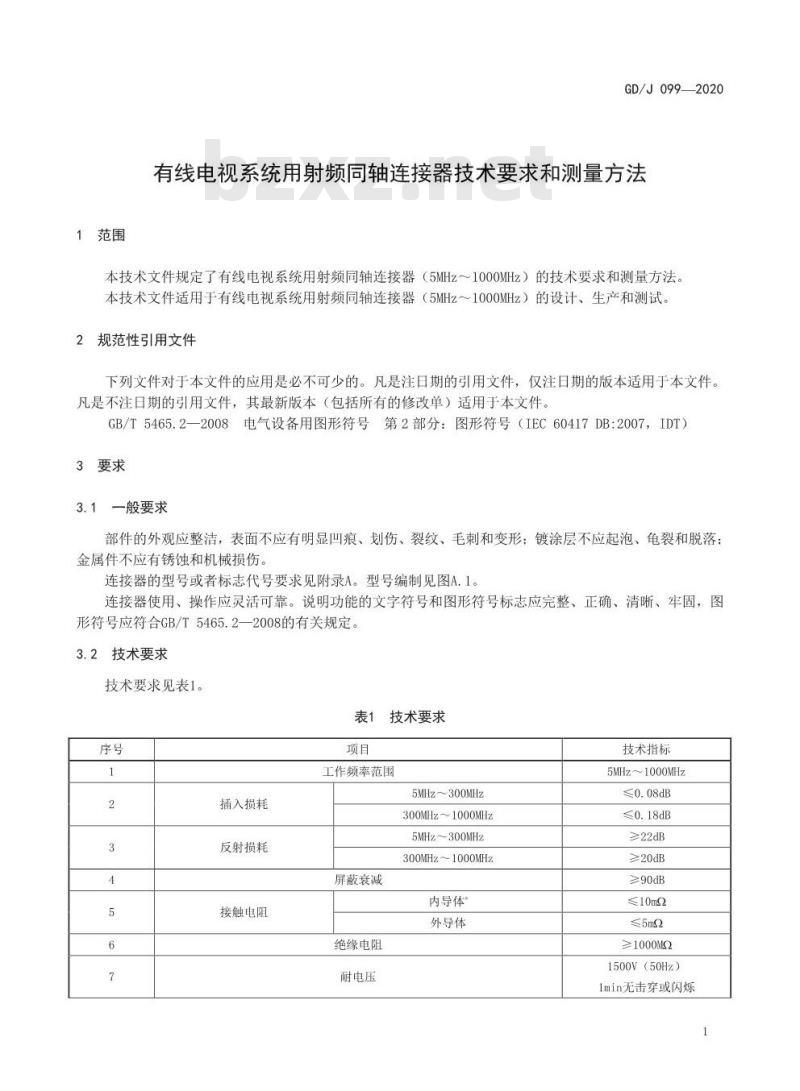

1范围
GD/J0992020
有线电视系统用射频同轴连接器技术要求和测量方法本技术文件规定了有线电视系统用射频同轴连接器（5MHz～1000MHz）的技术要求和测量方法。本技术文件适用于有线电视系统用射频同轴连接器（5MHz～1000MHz）的设计、生产和测试。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5465.2一2008电气设备用图形符号第2部分：图形符号（IEC60417DB：2007，IDT）3要求
3.1一般要求
部件的外观应整洁，表面不应有明显凹痕、划伤、裂纹、毛刺和变形：镀涂层不应起泡、龟裂和脱落：金属件不应有锈蚀和机械损伤。连接器的型号或者标志代号要求见附录A。型号编制见图A.1。连接器使用、操作应灵活可靠。说明功能的文字符号和图形符号标志应完整、正确、清晰、牢固，图形符号应符合GB/T5465.2—2008的有关规定。3.2技术要求
技术要求见表1。
表1技术要求
插入损耗
反射损耗
接触电阻
工作频率范围
屏蔽衰减
绝缘电阻
耐电压
5MHz~300MHz
300MHz~1000MHz
5MHz～300MHz
300MHz～1000MHz
内导体
外导体
技术指标
5MHz~1000MHz
≤0.08dB
≤0.18dB
≥22dB
≥20dB
≥90dB
≤5m2
≥1000M2
1500V（50Hz）
Imin无击穿或闪炼
GD/J0992020

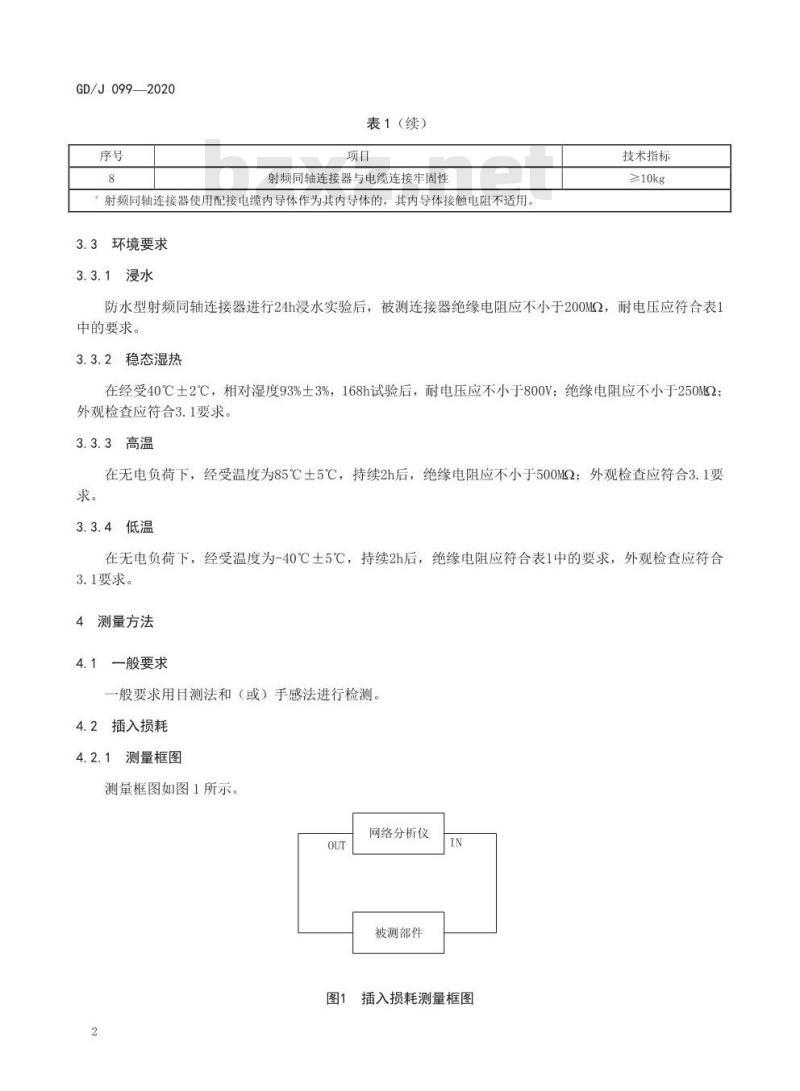

表1（续）
射频同轴连接器与电缆连接牢固性射频同轴连接器使用配接电缆内导体作为其内导体的，其内导体接触电阻不适用。3.3环境要求
3.3.1浸水
技术指标
防水型射频同轴连接器进行24h浸水实验后，被测连接器绝缘电阻应不小于200MQ，耐电压应符合表1中的要求。
3.3.2稳态湿热
在经受40℃土2℃，相对湿度93%土3%，168h试验后，耐电压应不小于800V：绝缘电阻应不小于250MQ；外观检查应符合3.1要求。
3.3.3高温
在无电负荷下，经受温度为85℃土5℃，持续2h后，绝缘电阻应不小于500MQ：外观检查应符合3.1要求。
3.3.4低温
在无电负荷下，经受温度为-40℃土5℃，持续2h后，绝缘电阻应符合表1中的要求，外观检查应符合3.1要求。
4测量方法
4.1一般要求
一般要求用目测法和（或）手感法进行检测。4.2插入损耗
4.2.1测量框图
测量框图如图1所示。
网络分析仪
被测部件
插入损耗测量框图
4.2.2测量步骤
GD/J0992020
使用一根两头配接被测射频同轴连接器的600mm长，标称阻抗为752的电缆作为被测部件，所用电缆尺寸应与被测射频同轴连接器尺寸符合并且能够与之紧密配合。射频同轴连接器插入损耗测量步骤如下：a）按图1将被测部件接入网络分析仪的“IN”到“OUT”之间，选择网络分析仪为“传输”测量模式，设置网络分析仪的起止频率分别为5MHz和1000MHz，其他参数为仪器默认值，对网络分析仪进行校准：
b）将被测部件的电缆从中间截成两段，在截断端分别配接被测射频同轴连接器并进行连接：c）用网络分析仪进行测量，在所需频段内选择最差值除以2即为该频段的插入损耗。4.3反射损耗
4.3.1测量框图
测量框图如图2所示。
网络分析仪
被测部件
图2反射损耗测量框图
4.3.2测量步骤
准备一根两头配接被测射频同轴连接器的600mm长电缆作为被测部件，所用电缆尺寸应与配接连接器尺寸符合并且能够与之紧密配合。被测部件一端连接至网络分析仪，另一端接标准终接电阻。射频同轴连接器反射损耗测量步骤如下：a）将网络分析仪的工作频率范围设置到被测部件的工作频率范围，对网络分析仪“OUT口”进行“开路”、“短路”、“加负载”的“反射”校准：按图2将被测部件的相应端口接入网络分析仪的“OUT”，连接被测部件和网络分析仪：b)
c）用网络分析仪进行测量，按表1的要求，取不同频段的反射损耗绝对值的最小值，即为测量值。4.4屏蔽衰减
4.4.1测量框图
测量框图如图3所示。
射频信号
发生器
4.4.2测量步骤
被测部件
放大器
图3屏蔽衰减测量框图
分析仪
准备一根两头配接被测射频同轴连接器的300mm长电缆作为被测部件，所用电缆尺寸应与配接连接器尺寸符合并且能够与之紧密配合。被测部件一端连接至射频信号发生器，另一端接标准终接电阻。3
GD/J0992020
射频同轴连接器屏蔽衰减测量步骤如下：按图3进行连接，射频信号发生器置于需要的频率，调节输出幅度使频谱分析仪上显示的幅度达a）
到120dBuV以上，并将此值记作A。b)
将频谱分析仪也进行相应参数设置。用闭场探头前端的铁氧体头部分紧贴在被测部件四周缓慢移动，同时观看频谱分析仪上指示的电平，测出频谱分析仪上显示的最大电平，并将此值记作B。按下式计算被测部件的屏蔽衰减：as=A-αu+G-B
式中：
被测部件的屏蔽衰减（dB）；
一信号发生器送到被测部件上射频信号电平（dBuV）：闭场探头插入衰减（dB）；
G——放大器增益（dB）；
B——频谱分析仪上显示的最大接收电平（dBuV）。4.5接触电阻
4.5.1概述
接触电阻是连续5次测量值所计算出的平均值（每个测量值均不得大于平均值的2倍）。单次测量的一般情况下，采用交流测量，交流测量的频率应为1kHz土200Hz。在有争议的情况下，应以直流测量为准。
为了防止接触件上绝缘层可能被击穿，测量电路的电动势不应超过20mV（交流峰值）。为了防止接触件过热，测量电路的电流不应超过100mA。4.5.2测量步骤
测量步骤如下：
交流测量步骤如下：
1）接通接触件（啮合连接器）：连接电压源：
测量；
切断电压源：
分离接触件（分离连接器）。
直流测量步骤如下：
接通接触件（啮合连接器）：
连接一个极性的电压源；
测量：
连接相反极性的电压源：
测量：
切断电压源；
分离接触件（分离连接器）。
绝缘电阻
测量步骤如下：
a）在被测射频同轴连接器的内外接触件之间施加试验电压为500V土50V的直流电压：4
b）在加电1min后开始测量绝缘电阻。4.7耐电压
测量步骤如下：
GD/J099—2020
在被测射频同轴连接器内外接触件之间施加频率为50Hz的符合表1中规定的交流试验电压，作用时间为1min。
b）在步骤a）的整个过程中，漏电流值不应超过5mA；应无击穿或闪烁4.8射频同轴连接器与电缆连接牢固性测量框图
测量框图如图4所示。
被测部件
被测射频
同轴连接器
图4射频同轴连接器与电缆连接牢固性测量框图4.8.2测量步骤
测量步骤如下：
准备一根一头配接被测射频同轴连接器的300mm长电缆作为被测部件，所用电缆尺寸应与被测连a
接器尺寸符合并且能够与之紧密配合；b)
按图4连接设备，将10kg码悬挂在被测部件上射频同轴连接器与电缆连接的尾部，使被测部件和础码的重心连线垂直于地面：保持15s，被测部件上射频同轴连接器相对电缆应无位移。c）
4.9浸水
GD/J0992020
准备一根一头配接被测射频同轴连接器的600mm长电缆，所用电缆尺寸应与被测射频同轴连接器尺寸符合并且能够与之紧密配合。
测量步骤如下：
a）将被测射频同轴连接器的插合面密封，置于300mm深的水中，电缆未配接射频同轴连接器一端保留在水外，水温为70℃土2℃，保持1h。b)
1h内使水冷却至室温，并在此温度下保持1h。然后，在1h之内把水冷却至10℃土2℃，在此温度下再保持1h。
然后使水温回升至室温。从被测射频同轴连接器置于水中开始算起，经历24h。被测射频同轴连接器仍然处于水中，通过保留在水外的电缆内外导体，分别按4.6和4.7中的测量方法测量被测射频同轴连接器的绝缘电阻和耐电压，并且应符合3.3.1的要求。4.10
稳态湿热
测量步骤如下：
将被测射频同轴连接器放入湿热试验箱中，按照3.3.2的要求设置试验箱的温度和湿度：a)
设置完成后，按3.3.2的要求将被测射频同轴连接器在试验箱中进行168h试验：c)
从试验箱中取出被测射频同轴连接器后应立刻抖动以去掉表面的露珠，并在15min之内，按4.7中的测量方法测量被测射频同轴连接器的耐电压，应符合3.3.2的要求；然后，将被测射频同轴连接器暴露在标准大气条件下恢复1.5h至2h；恢复期结束后，按4.6中的测量方法测量被测射频同轴连接器的绝缘电阻，同时对射频同轴连接e）
器进行外观检查，所有项目应符合3.3.2的要求4.11高温
测量步骤如下：
a）按照3.3.3的要求设置高温试验箱的温度。当试验箱温度达到3.3.3规定温度的85%时，将被测射频同轴连接器放入高温试验箱中，再升至3.3.3规定的温度并保持2h。在整个试验过程中，应无电流流过被测射频同轴连接器。在试验完成后，将被测射频同轴连接器在室温下恢复1.5h至2h。b）
恢复期结束后，按4.6中的测量方法测量被测射频同轴连接器的绝缘电阻同时对被测射频同轴连接器进行外观检查，所有项自应符合3.3.3的要求。4.12低温
测量步骤如下：
a）按照3.3.4的要求设置低温试验箱的温度。当试验箱温度达到3.3.4规定温度的85%时，将被测射频同轴连接器放入低温试验箱中，再降至3.3.4规定的温度并保持2h。在整个试验过程中，应无电流流过被测射频同轴连接器。b）在试验完成后，将被测射频同轴连接器在室温下恢复1.5h至2h。c）恢复期结束后，按4.6中的测量方法测量被测射频同轴连接器的绝缘电阻，同时对被测射频同轴连接器进行外观检查，所有项目应符合3.3.4的要求。6
A.1型号编制
型号编制见图A.1。
ELXX-XX-X
A.2型号编制说明
附录A
（规范性附录）
（X)-XXX
图A.1型号编制
厂家自定义
防水型标志
接触件形式
配接电缆规格
连接器形式
GY/T XXXXXXX
FLXX：表示射频同轴连接器形式。FL代表射频同轴连接器，XX可以是10或者16，其中10代表连接器螺纹形式为M10×0.75，16代表连接器螺纹形式为5/8-24UNEF。第二个字段XX：表示射频同轴连接器配接电缆的规格，如：绝缘外径为12mm的电缆用12表示。第三个字段X：表示射频同轴连接器接触件形式。针型用J表示、孔型用K表示、头用T表示、座用Z表示，其中FL10用针（J）或孔（K）表示，FL16用头（T）或座（Z）表示。第四个字段（X）：表示射频同轴连接器是否防水。防水型用S来表示，如果射频同轴连接器用于室内，则此字段不用bZxz.net
第五个字段xXX：厂家自定义，一般为两至三位。7
GD/J0992020
GB/T11313.1—2013
参考文献
射频连接器
第1部分：总规范
一般要求和试验方法
