【YD通讯标准】 纤维光学环行器技术条件

本网站 发布时间: 2024-11-30 08:16:51
  • YD/T1066-2000
  • 现行

基本信息

  • 标准号:

    YD/T 1066-2000

  • 标准名称:

    纤维光学环行器技术条件

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf
  • 下载大小:

    457.72 KB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

YD/T 1066-2000.Technical requirements for fiber optic circulators.
1范围
YD/T 1066规定了纤维光学环行器的产品分类、技术要求、特性试验、检验、包装、标志、运输和贮存等。
YD/T 1066适用于光纤通信和其他光纤技术应用的纤维光学环行器。
2引用标准
下列标准包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2421-89电子电工产品基本环境试验规程总则
ITU-T G671-96无源光器件的传输特性
IEC 62077-1纤维光学环行器总规范
3术语和符号
3.1术语
3.1.1纤维光学环行器(Fiber optic circulator)
3.1.2端口(Port)
光环行器的端口是连接到器件上,作为光功率输入和/或输出的光纤或光纤连接器。
3.1.3传输矩阵(Transfer matrix)
光环行器的光学特性可按nXn的系数矩阵给予定义。n是光环行器的端口数,系数表示选定端口之间传递的部分光功率。在一般情况下,传输矩阵可表示为:
4分类
4.1分类
光环行器按下列原则分类:
(1)端口数,如三端口、四端口、.....
(2)类型,如完整环环行器、非完整环环行器;
(3)工作原理,如法拉弟效应(磁光效应)、科顿一穆顿效应(磁场屈折效应)和克尔效应(电介质内的光电效应);
(4)工作波长,如短波长环行器(630nm) 和长波长环行器(1310nm、 1550nm)。
4.2识别
光环行器的识别应包括工作原理、工作波长、类型、端口数、端口形式、评定水平等信息。
5技术要求
5.1光学性能
光环行器的光学性能如表2所示。

标准内容标准内容

部分标准内容:

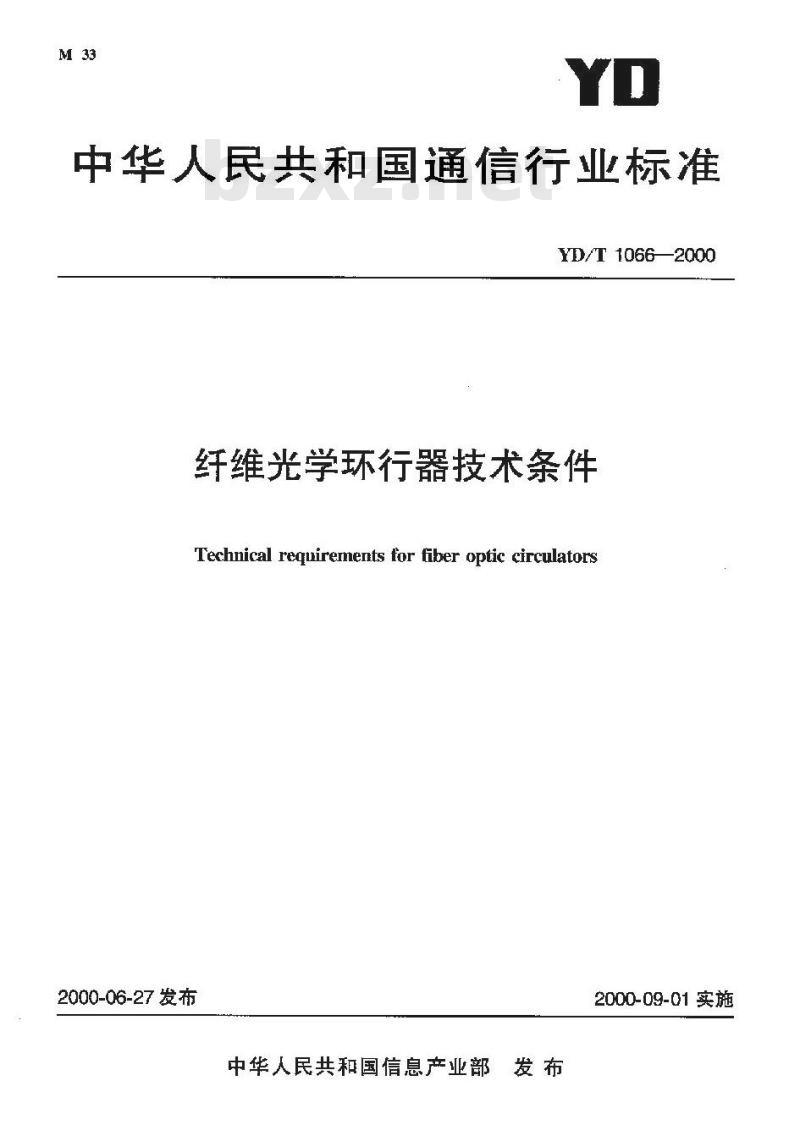

中华人民共和国通信行业标准
YD/T 1066—2000
纤维光学环行器技术条件
Technical requirements for fiber optic circulators2000-06-27发布
中华人民共和国信息产业部发布2000-09-01实施

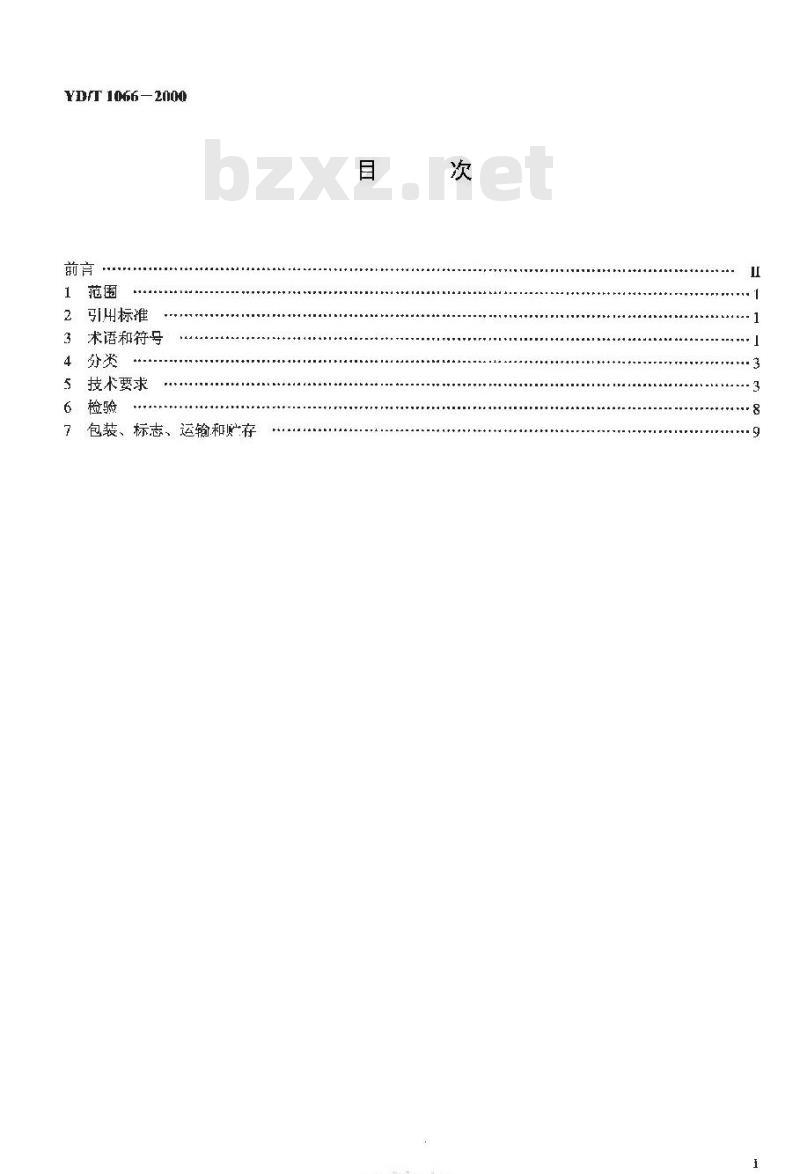

YD/T 1066 -2000
引用标
3术语和符号
4分类
技术要求
包装、标志、运翰和贮存
YD/T 1066—2000

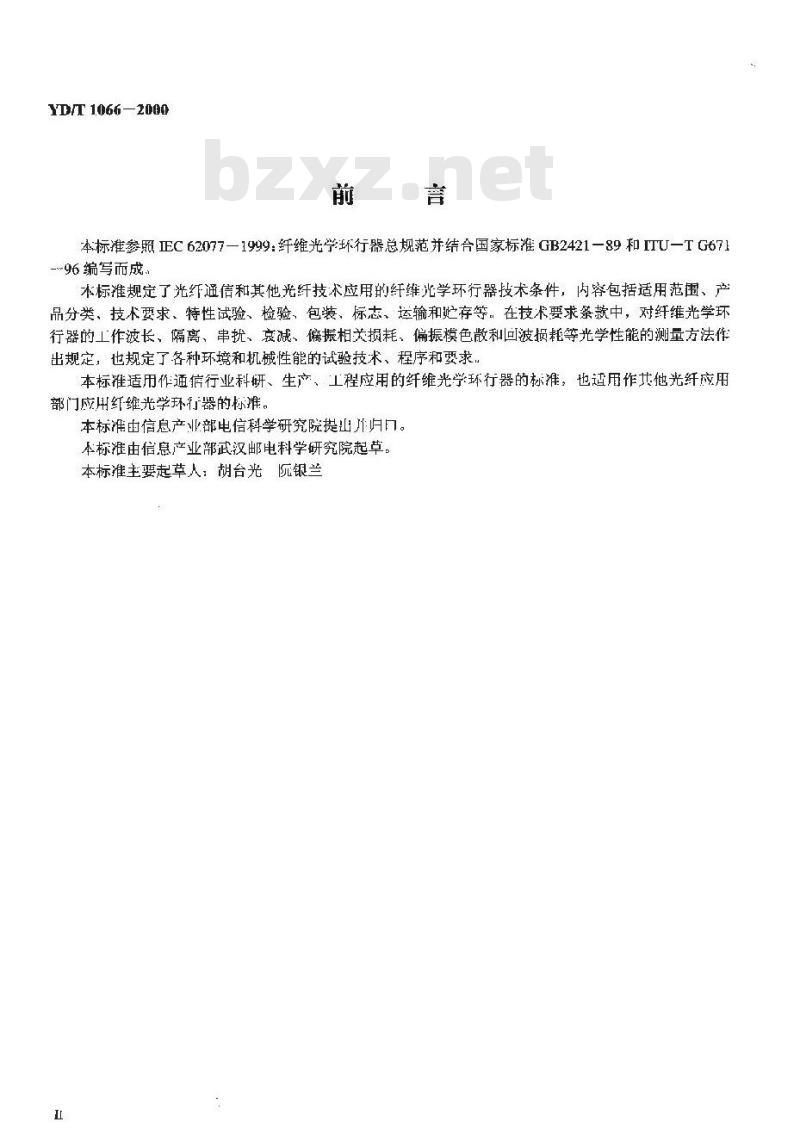

本标准参照正C62077—1999:纤维光学环行器总规范并结合国家标准GB2421一89和ITU-TG671-96编写而成、
本标推规定了光纤通信和其他光纤技术应用的纤维光学环行器技术条件,内容包括适用范围、产品分类、技术要求、特性试验、检验、包装、标志、运输和贮存等。在技术要求条款中,对纤维光学环行器的工作波长、隔离、串扰、哀减、偏振相关损耗、偏振模色散和回波损耗等光学性能的测量方法作出规定,也规定了各种环境和机械性能的试验技术、程序和要求,本标准适用作通信行业科研、生产、工程应用的纤维光学环行器的标准,也适用作共他光纤应用部门应用红维光学环行器的标滩。本标准由信息产业部电信科学研究院提山开归口。本标准由信产业部武汉邮电科学研究院起草。本标准主要起草人:胡台光阮银兰亚
1范围

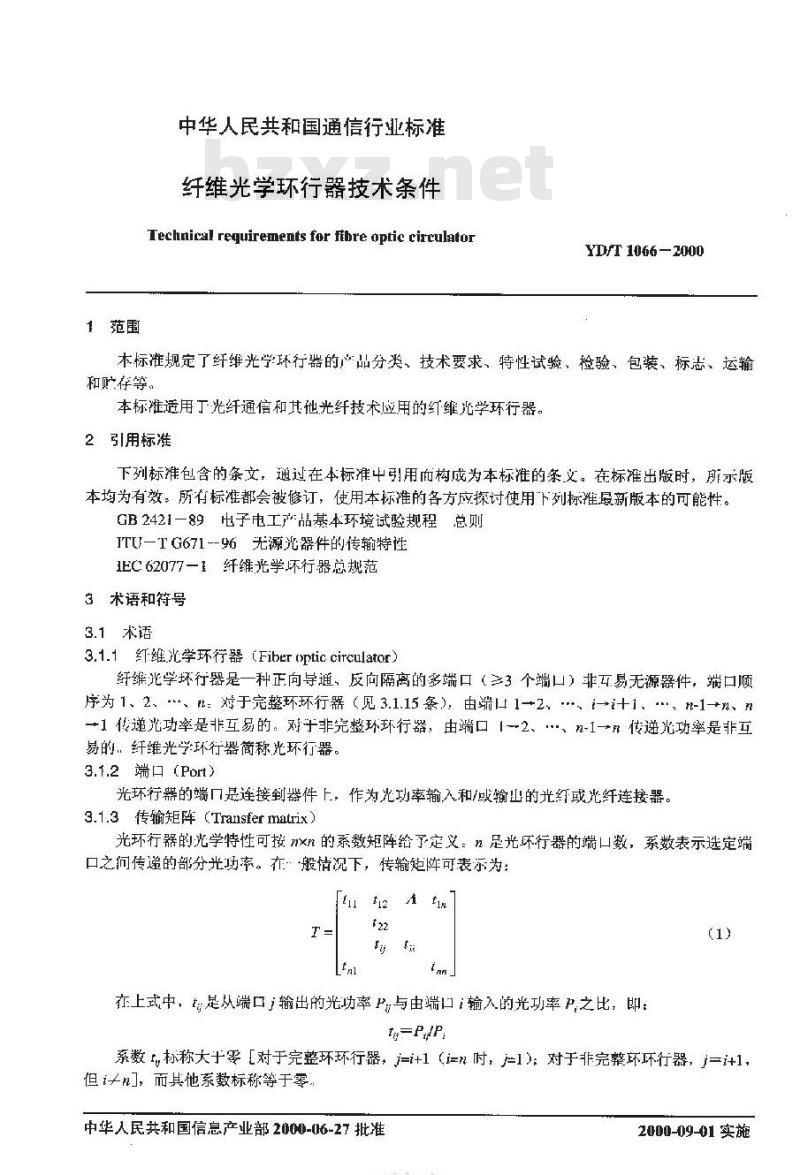

中华人民共和国通信行业标准
纤维光学环行器技术条件
Technical requirements for fibre optic circulatorYDFT1066-2000
本标准规定了纤维光学环行器的产品分类、技术要求、特性试验、检验、包装、标志、运输和贮存等。
本标准适用丁光纤通信和其他光纤技术应用的红维光学环行器。2引用标准
下列标准包含的条文,通过在本标准中引用而构成为本标准的条义。在标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标推最新版本的可能性。GB2421-89电子电工产品基本环境试验规程总则ITU-TG671--96无源光器件的传输特性EC62077一1、纤维光学环行器总规范3术语和符号
3.1术语
3.1.1红维光学环行器(Fiberopticcirculator)纤继光学坏行器是一种正向导通、反向隔离的多端口(≥3个端口)非五易无源器件,端口顺序为1、2、、:对于完整环环行器(见3.1.15条),由端口1→2、、i→十1、…、n-1n、n→1传递光功率是非互易的。对于非整环环行器,由端口1-→2、、-1→传递光功率是非互易的,纤维光学环行器简称光环行器。3.1.2端口(Port)
光环行器的端口是连接到器件上,作为光功率输入和/或输山的光红或光纤连接器。3.1.3传输矩阵(Transfermatrix)光环行器的光学特性可按Xn的系数矩阵给了定义:n足光环行器的端口数,系数表示选定端口之问传递的部分光功率。在:般情况下,传输矩阵可表示为:[m f fin]
在上式中,:是从端口;输出的光功率P,与由端口输入的光功率P之比,即:PP
系数,标称大于零[对于完整环环行器,=+1(i=n时,j=1):对于非完整环环行器,j=计1,但in],而其他系数标称等于零
中华人民共和国信息产业部2000-06-27批准KAoNiKAca
2000-09-01实施

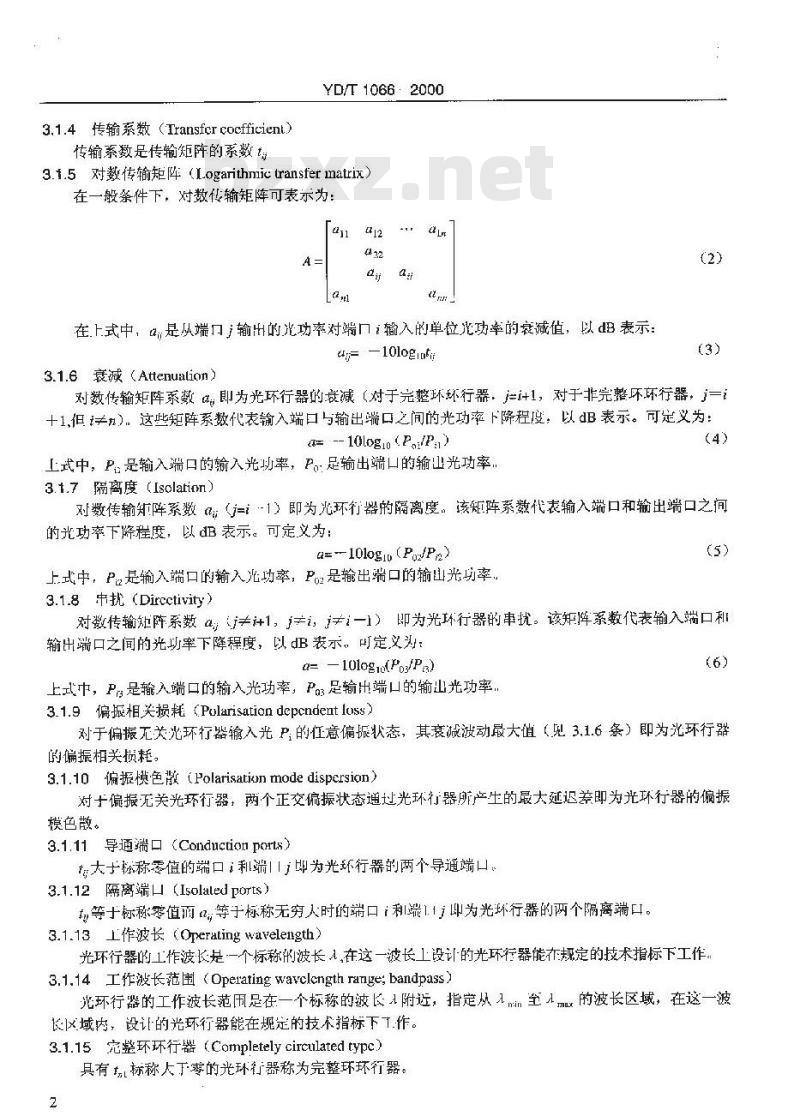

3.1.4传输系数(Transfcrcoefficient)传输系数是传输矩阵的系数
YD/T 1066 : 2000
3.1.5对数传输矩阵(Logarithmic transfer matrix)在一般条件下,对数传输矩阵可表示为:[anui2
在上式中,a.是从端口输出的光功率对端口:输入的单位功率的衰减值,以啪表示:ug=—10logint
3.1.6衰减(Attenualion)
对数传输矩阵系数,即为光环行器的衰减(对于完整环环行器,j=1,对于非完整环环行器,j=i十1,但),这些矩阵系数代表输入端口与输出端口之间的光功率下降程度,以B表示。可定义为:a=--10logio(Pa/P,)
上式中,P是输入端口的输入光功率,P。足输出端口的输山光功率..(4)
3.t.7隔离度(Isolation)
对数传输知阵系数:(=1)即为光环行器的隔离度。该矩阵系数代表输入端口和输出端口之间的光功率下降程度,以dB表示。可定义为:a=-10log(Po/Pn)
上式中,P是输入端口的输入光功率,P是输出端口的输山光功率,(5)
3.1.8串扰(Dircctivity)
对数传输短阵系数a;(计1,j专i,1一1)即为光环行器的事扰。该矩阵系数代表输入端口和输出端口之间的光功率下降程度,以dB表示。叮定义为:α=—10log(Po/P3)
上式中,Pr,是输入端口的输入光功率,Pe足输出端口的输山光功率,3.1.9偏振相关损耗(Pularisatiandepcndent loss)(6)
对于偏振元关光环行器输入光P,的任意偏振状态,其衰减波动最大值(见3.1.6条)即为光环行器的偏振相关损耗。
3.1.10偏振模色散(Polarisationmodedispersion)对十偏振无关光环行器,两个正交偏振状态通过光环行器所产生的最大延迟差即为光环行器的偏振模色散。
3.1.11导通端口(Conductionports)t大于标称零值的端口1和端即为光环行器的两个导通端口,3.1.12隔离端(Isolaled ports)块等于标称零值而(,等于标称无穷人时的端口1和端1.1即为光环行器的两个隔离端口。3.1.13上作波长(Oreratingwavelength)光环行器的工作波长是一个标称的波长,在这一波长上设计的光环行器能在规定的技术指标下工作。3.1.14工作波长范围(Operatingwavclengthrange;bandpass)北环行器的工作波长范用足在一个标称的波长附近,指定从至^的波长区域,在这一波长区域内,设让的光环行器能在规定的技术指标下丁作。3.1.15完整环环行器(Completely circulated typc)具有切标称大下零的光环行器称为完整环环行器。2
3.1.16回波损耗(Relumloss)
YD/T 1066—2000
数传输矩阵系数α:(=1)即为光环行器的回波损耗,该矩阵系数代表输入端口的反射光功率对输入光功率的下降程度,以dB表示。可表示为:a=—10log:(P/Pim)
式中,P是输入端口的输入光功率,卫,是输入端口的反射光功率。3.2符号
各种参数名称所对应的符号见表1。表1
参数名称、符号及其单位
参数名称
工作波长免费标准下载网bzxz
隔离度
偏振相关损耗
偏振模色散
回波损耗
4分类
4.1分类
光环行器按下列原则分类:
(1)端口数,如兰端口、四端口、符号
(2)类型,如完整环环行器、非完整环环行器:单
(3)工作原理,如法拉弟效应(磁光效应)、科顺·穆顺效应(磁场屈折效应)和克尔效应(电介质内的光电效应):
(4)工作波长:如短波长坏行器(630mm)和长波长环行器(1310mm1550mm)。4.2识别
光环行器的识别应包括工作原理。工作波长、类型、端口数、端口形式、评定水平等信息:5技术要求
5.1光学性能
光坏行器的光学性能如表2所示
表2光环行器光学性能
工作波长(nm)
衰减(dB)
隔离度(dB)
串扰(dB)
偏握灯关损耗(dB)
偏振模色散(ps)
向波损耗(dB)
TIKAONTKACA
1310或1550
5.2环境和利机械性能
YD/T1066-2000
光环行器经环境和机械试验后的光学性能如表3所示。表3光坏行器的环境机械特性
试验项甘
温度循环
5.3试验环境要求
衰减变化量(d13)
光环行器的试验环境应符合GB2421一89的规定,即:温度:15℃~-25℃;
相对湿度:45%~~75%:
气压:86~106kPa。
5.4试验条件
光环行器的试验条件如下:
试验用仪表和设备应在计量检定有效期内:试验用光源稳定度优于 0.05dB/h。试验用光功率计分辨力为0.01dB,动态范围大于80dB光源注入条件。
隔离度(dB)
单模注入条件应在光环行器输入端及检测处仅有基模传输:光纤的配置及光纤长度均应使可能注入的高欲模得到足够的衰减。
5.5光学特性试验方法,
5.5.1衰减
5.5.1.1光环行器衰减测量低图如图1所示光源
5.5.1.2测量步骤
光环行器
衰减测量框图
a)按光坏行器的工作波长选用相应的光源和光功率计:光功率牙
b)按图1连接好各仪器。对于非完整环环行器,光块率的输入端口不能是端口顺序最末的--个端口:
c)测量光环行器输入端口所对应的正向顺序相邻第1端口输出的光功率Pmid)在测量框图的Q点断开,测量输入光环行器的光功率Pi;e)哀减按计算公式如下:
A=—101ogio
5.5.2隔离度
YD/T 1066—2000
5.5.2.1光环行器隔离度的测量掘图参照图15.5.2.2测量步骤
a)按光环行器的工作波长选用相应的光源利光功率计:b)按图1连接好各仪器。对于非完整环环行器,光功率的输入端口不能足光环行器的第1端口;c)测量光环行器输入端口所对应的反向顺序相邻第1端口输出的光功率P2:d)在测量框图的Q点断开,测量输入光环行器的光功率Pn:e)隔离度按下面公式计算:
IS=—101ogio Pa
5.5.3中扰
5.5.3.1光环行器串扰的测量推图参照图15.5.3.2测量步骤
a)按光环行器的作波长选用相应的光源和光功率:b)按图1连接好各仪器,光功率从光环行器的端口1输入:c)测量光环行器端口的光功率P(+1,—1):d)在測量框图的Q点断开,测量输入光环行器的光功率P:e)串扰按下列公式计算:
D=10logo P,
5.5.4偏振相关损耗
5.5.4.1光环行器偏振相关损耗的测量图如图2所示。LD冷源
5.5.4.2测量步骤
偏振控制器
光环行器
图2偏振相关损耗测量框图
a)按光环行器的工作波长选用相应光源和光功率计:光功率计
b)按图2连接好各仪器,光环行器应处在正向导通状态,即对于非完整环环行器,警如三端口或四端口的光环行器,光信号的流向规定为1→2、2→3或1→2、2→3、3→4:对于完整环环行器,光信号的流向规定为1→+1:
c)启动偏振控制器,全方位改变输入光信号的偏振状态;d)从光功率计中测量并记录被测光环行器的偏振相关损耗,以最大的变化值定为光环行器的偏振相关损耗。
5.5.5偏振模色散
5.5.5.1光环行器偏抹模色散的测量框图如图3所示。川调谐激光器
图3偏振模色散测量摇图
FKAONKACa
偏振分析议
恐环行器
5.5.5.2测量步骤
YD/T 1066-~2000
a)接光环行器的工作波长选用相应的可调谐激光器和偏扳分析仪;b)按图3连接好各仪器,光环行器应处在正向通状态,即对于非完整环坏行器,暨如端口或四端「1的光环行器,光信号的流向规定为1→2、2-3、战1-2、2-3、3→4;对丁究整环环行器,光信号的流向规定为—→计1;
9)打开偏振分析仪系统莱单,在光环行器的工作波长范围内测量偏振模色散;d)记录被测光环行器的偏振模色散值,5.5.6回波损耗
5.5.6.1光环行器回波损耗的测量拆图如图4所示,回波搅耗
测试议
5.5.6.2测量步骤
光环行器
图4回波损耗测量框图
扰模器
a)调整回波损耗测试仪的工作波长,使其与光环行器的工作波长相一致,并将回波损耗测试仪校零,b)按图4连接好各仪器,光环行器应处在正向导通状态,即对于非完整环环行器,臂如三端口或四端口的光环行器,光信号的流向规定为1-2、2→3、或1→2、2→3、3→4;对丁完整环环行器,光信号的流向规定为i→+1:
)操作扰模器,滤除光坏行器输出尾纤的高次模:)记录回波损耗測试仪的显示值,此值即为光环行器的同波损耗,5.6环境机械特性试验方法
5.6.1温度特性试验
5.6.1.1高温试验
a)条件
高温温度:+70℃:
温度变化速率:不人-于1C/mi<5mi内平均值);按图5所尔对试样进行在线测量衰减。高低温试验箱
稳定化(单模)光源
高温试验图
b)程序
光动率计
将试样置丁高低温试验箱内,构成高温试验系统(见图5),高低温试验箱精度土3℃。将试样在室温下进行预处理并测量其丧减,记录共数据。接5.6.1.1a)规定的速率升高温度,付升5℃记录一次数据,直至一70℃,保温2h,每30min记录一次数据:再按利同的速率降温,每降5℃记录次数据,直至空温:保温2h,测量其衰减,并记录其数据。
)结果
试验结束后,试样应满是下列要求:6
YD/T 1066—2000
1)不能有机械损伤,如变形、龟裂、松动等现象;2)光学性能符合表2、表3的要求。5.6.1.2低温试验
a)条件
低温温度:一10℃;
温度变化速率:不大于1℃/min(5min内平均值):按图5所示对试样进行在线测量衰减。b)程序
将试样置丁高低温试验箱内,构成低温试验系统(见图5),高低温试验箱精度土3°℃。接 5,6,1,2 a)规足的速率降低温度,每降 5℃记录一次数据,直至一10℃:保温 2h,每 30min 记录一次数据:再按相同的速率升温,每升5℃记录一次数据,直至室温:保温2h,测量其衰减,记录其数。e)结果
试验结束后,试样应满足下列要求:1)不能有机械损伤,如变形、龟裂、松动等现象:2)光学性能应符台表2、表3的耍求,5.6.1.3温度循环试验
a)条件
高温温度:4—+70℃:
低温温度:T——10℃;
温度变化速率:不人于1℃/min(5min内平均值):高、低温恒温时间:4==1h;
一循环次数:5:
对试样不进行在线光学性能蓝测b)程序
先将试样在室温下进行预处理,并测量其光学性能,记录其数据。然后将试样从测量系统取下,并置于高低温试验箱内。高低温试验箱精度土3℃。按5.6.1.3a)规定的速率由室温升温至T,恒温1h:接老按规定的速率降低至Tz,恒温1h;再以相同速率上升到室温,至此构成个温度循环。如此循环5次后保温21。试验的温度变化曲线如图6所示。取出试样,测量其光学坐能,记录其数据。c)结果
试验结束后,试样应满是下列要求:1)不能有机械损伤,如变形,免裂、松动等现象。2)光学性能应符合表2、表3的要求T
一第一个循坏
第三个循环
图6温度试验的温度变化典线
TIKAONTKAca-
5.6.2机械性能试验
5.6.2.1振动试验
a)条件
振动波形:正弦波:
频率范围:10~-55Hz;
YD/T 1066—2000
扫频速度:1oct/min(每分钟1个倍频程):振幅:0.75mm(单振幅保持);每个方间持续时间:30min:
对试样进行在线衰减盟测
b)程序
先将试样在室温进行预处理,并测量其光学性能,记录其数据:然后将试样固定在握动台上,并布3个互相垂直方向的每,“个方向振动,每一方向5次:方向之一应与光环行器的公共轴线平行。符一个方向振动持续时问为30min,规察并记录其光学性能数据。c)结果
试验结束后,试样应满足下列要求:1)不能有机械损伤,如变形、免裂、松动等现象;2)光学性能应符合表2、表3的要求。5.6.2.2冲击试验
a)条件
冲击严酷度和波形从表4中选择:对试样进行在线衰斌监测
表4冲击严酷度和波形
可速率(m/s\)
b)程序
半正弦波形
半止弦波形
*正弦波形
半正弦波形
脉冲持续时间(ms)
将试样固定在冲击台上,并在3个相互垂育方问的每一个方向承受冲击,每个方向冲击3次。观察并记录其光学性能数据:
)结果
试验结束后,试样应满是下列要求:1)不能有机械损伤,如变形、色裂,松动等现象:2)光学性能应符合表2、表3的要求。6检验
光环行器应由具有独立职能的质保部门按本标准检验合格并发给合格证后方可山厂。光环行器检验分两类:出厂检验和型式检验。6.1出检验
分H常检验和抽样检验两种。
6.1.1H常检验
YD/T 1066—2000
该检验是对全部产品进行检验,其检验数据随同产品交给用户。光环行器带要进行口常检验的项目足:外观、衰减、隔离度、串扰、偏振相关损耗,偏振模色散、回波损耗。6.1.2抽样检验
质保部门每年至少进行两次抽样检验,检验项日与6.1.1的规定相同。它是从批量(生线一周生产)的产品中随机抽取完整的产品或样品进行检验,拙样数:11只,不合格判定数为零。6.2型式检验
型式检验项包括6,1,的规定和高温试验、低温试验、温度循环试验、振动试验、剂击试验。随机抽取荃少2只样品,进行型式检验。有以下情况之一,一般进行型式检验:a)新产品或老产品转生产的试制定型鉴定:b)正式生产后,如结构、材料、工艺有较大改变,可能影响性能时:c)正常生产时,一般12个月进行一次检验:d)产品长期停产后,恢复生产时;e)出厂检验结果与上次型式检验有较大差别时:f国家质量监督机构提出进行型式检验要求时,7包装、标志、运输和存
7.1包装
产品应用盒子包装剂固定在盒内,包装盒上应有产品名称、规格、型号、牛产厂名称。包装盒内应附有技术指标和使用说明。
7.2标志
产品上应标有产品型号、编号、方向和商标:7.3运输
当产品需要长途运输时,需用不箱或硬纸箱作外包装,在箱上写明不能大力抛甩、碰、压:应有防雨防潮标志.
7.4贮存
产品不能放置在磁场、露天或有重腐蚀的环境中,应放置在一10℃~十70℃的温度范围之内贮存。9
KANKAca
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
