【YD通讯标准】 通信电源设备电磁兼容性限值及测量方法

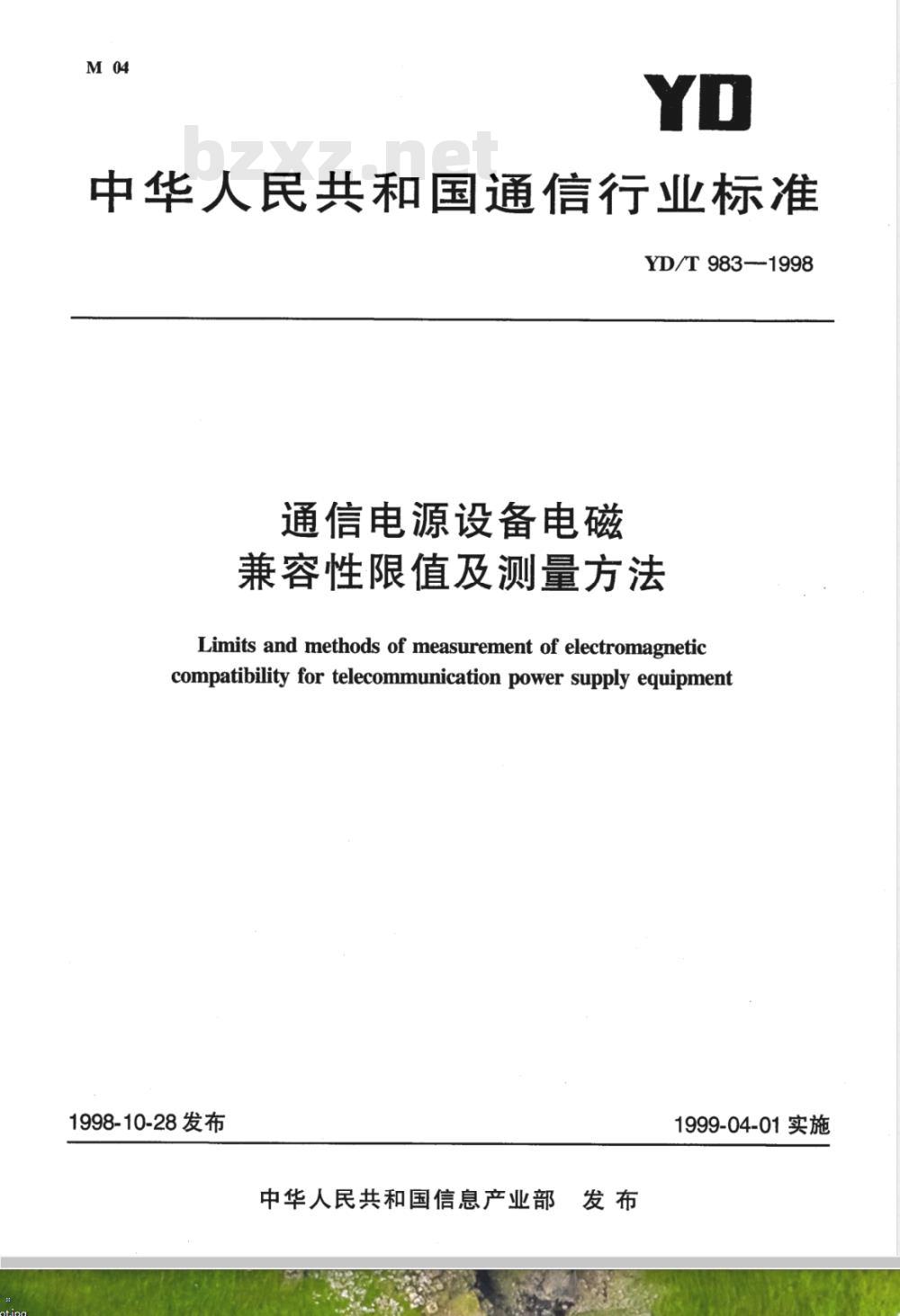

中华人民共和国通信行业标准
YD/T 983-1998
通信电源设备电磁
兼容性限值及测量方法
Limits and methods of measurement of electromagneticcompatibility for telecommunication power supply equipment1998-10-28发布
中华人民共和国信息产业部发布1999-04-01实施

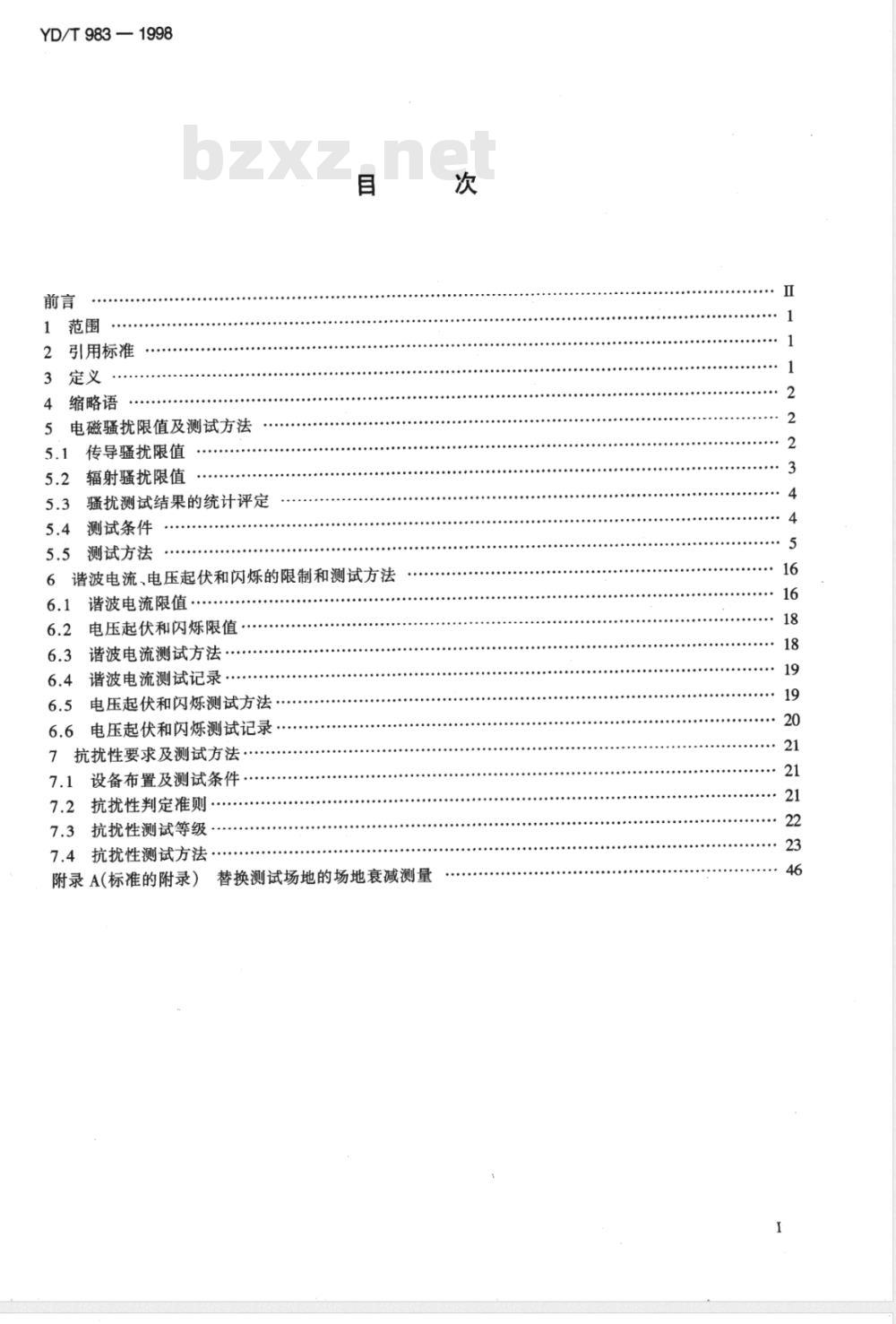

YD/T 983 — 1998
2引用标准
3定义
4缩略语
5电磁骚扰限值及测试方法
5.1传导骚扰限值
5.2辐射骚扰限值
骚扰测试结果的统计评定
5.4测试条件
5.5测试方法
6谐波电流、电压起伏和闪烁的限制和测试方法6.1谐波电流限值：
电压起伏和闪烁限值，
谐波电流测试方法
谐波电流测试记录
6.5电压起伏和闪烁测试方法
6.6电压起伏和闪烁测试记录
7抗扰性要求及测试方法
7.1设备布置及测试条件
7.2抗扰性判定准则
7.3抗扰性测试等级
7.4抗扰性测试方法，
替换测试场地的场地衰减测量
附录A(标准的附录）
YD/T 983
3—1998

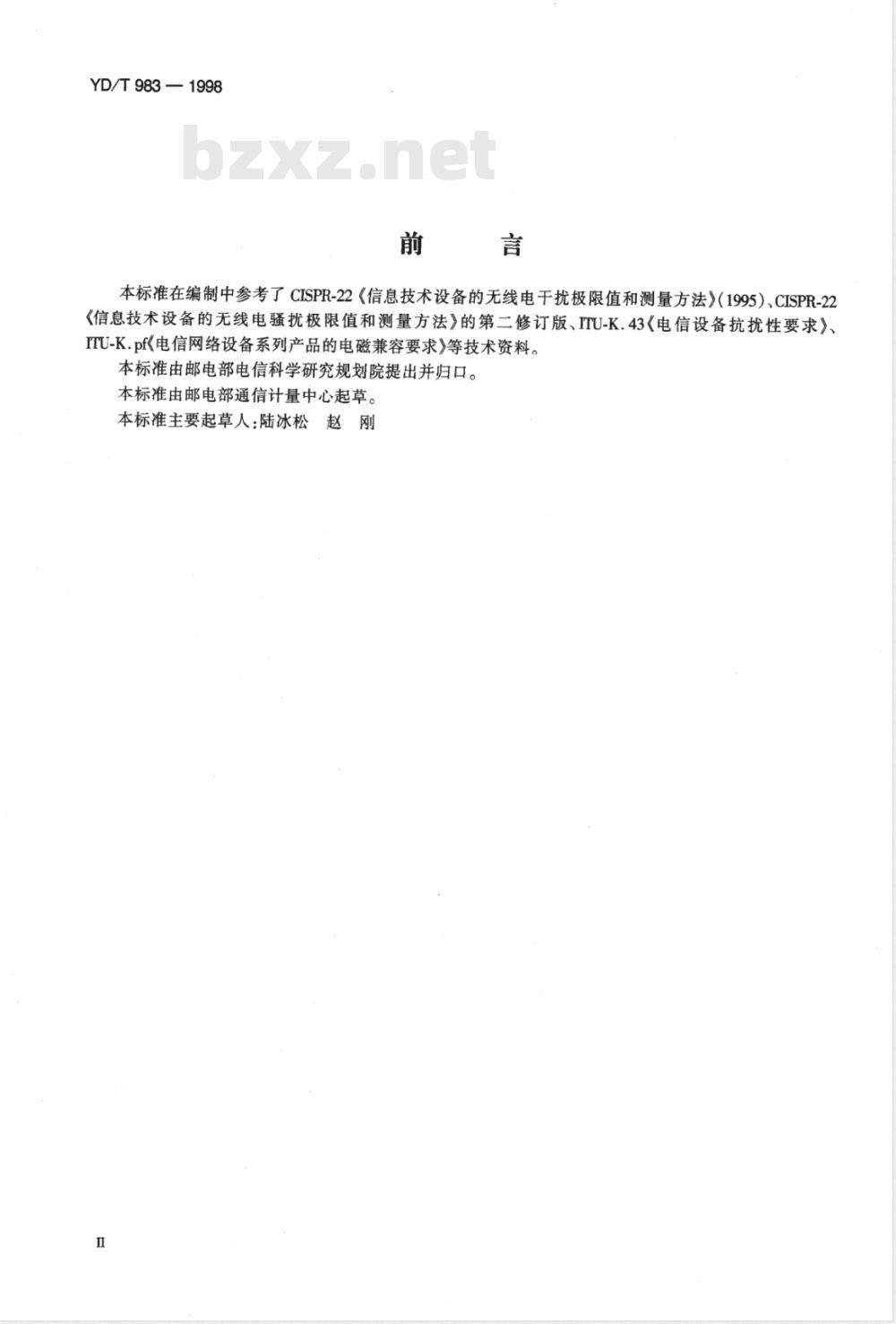

本标准在编制中参考了CISPR-22《信息技术设备的无线电干扰极限值和测量方法》（1995）、CISPR-22《信息技术设备的无线电骚扰极限值和测量方法》的第二修订版、ITU-K.43《电信设备抗扰性要求》、ITU-K.p<电信网络设备系列产品的电磁兼容要求》等技术资料。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部通信计量中心起草。本标准主要起草人：陆冰松赵刚中华人民共和国通信行业标准
通信电源设备电磁兼容性
限值及测量方法
Limits and methods of measurement of electromagneticcompatibility for telecommunication power supply equipment1范围
YD/T 983 - 1998
本标准规定了通信电源设备（以下简称TPE，不包括发电机和电池)产生的电磁骚扰的限值和TPE对抗扰性的要求，同时规定了电磁骚扰及抗扰性的测量方法。本标准适用于电信交换设备、电信传输设备、电信终端设备及无线通信设备的电源设备。可作为通信电源设备产品设计、制造、使用及质量检验的依据。2引用标准
下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3907-83
GB 9254-88
GB/T 4365-1995
GB/T 6113-1995
IEC-61000-3-2(1995)
IEC-61000-3-3(1994)
TEC-61000-4-2(1995)
IEC-61000-4-3(1995）
IEC-61000-4-4(1995)
IEC-61000-4-5(1995)
IEC-61000-4-6(1996)
IEC-61000-4-11(1994)
ITU-T 0.41(10/94)
3定义
3.1A级TPE
工业无线电于扰基本测量方法
信息技术设备的无线电干扰极限值和测量方法电磁兼容术语
无线电干扰和抗扰度测量设备规范谐波电流发射限值（设备每相输入电流≤16A）低压供电系统电压起伏和闪烁限值（设备额定电流≤16A）静电放电抗扰性试验
辐射(射频)电磁场抗扰性试验
电快速瞬变脉冲群抗扰性试验
浪涌(冲击)抗扰性试验
对射频场感应的传导骚扰的抗扰性电压暂降、短时中断和电压变化的抗扰性试验电话型电路噪声计的使用
A级TPE是指满足A级骚扰极限值要求，但不满足B级骚扰极限值要求的通信电源设备。3.2B级TPE
B级TPE是指满足B级骚扰极限值要求的通信电源设备。3.3耦合面
一块金属片或金属板。对该金属片或金属板放电，用来模拟对受试设备附近物体的静电放电。3.4半电波暗室
除地板以外，其余内表面均装有吸波材料的屏蔽室。中华人民共和国信息产业部1998-10-28批准1999-04-01实施

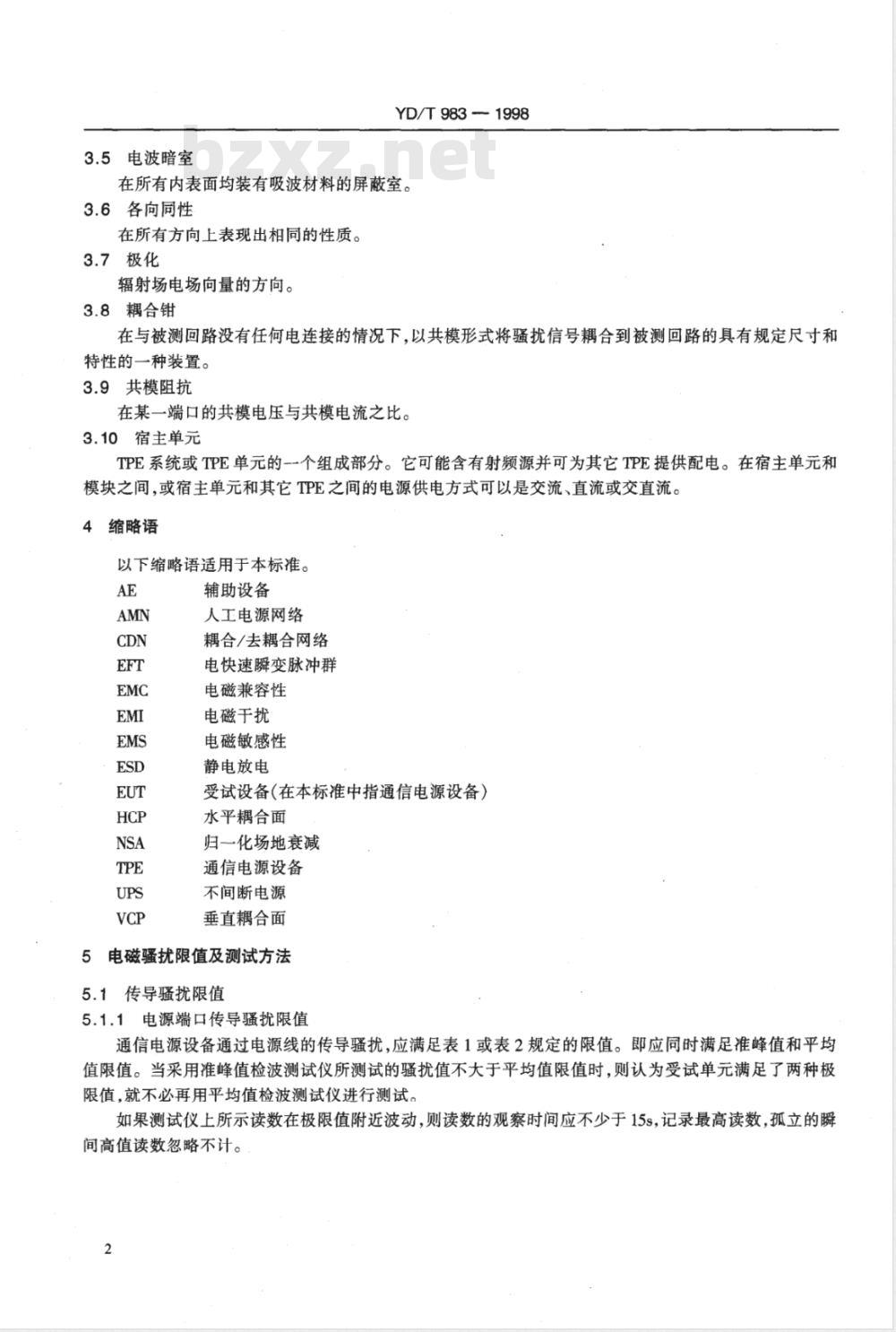

3.5电波暗室
YD/T983 - 1998
在所有内表面均装有吸波材料的屏蔽室。3.6各向同性
在所有方向上表现出相同的性质。3.7极化
辐射场电场向量的方向。
3.8耦合钳
在与被测回路没有任何电连接的情况下，以共模形式将骚扰信号耦合到被测回路的具有规定尺寸和特性的一种装置。
3.9共模阻抗
在某一端口的共模电压与共模电流之比。3.10宿主单元
TPE系统或TPE单元的--个组成部分。它可能含有射频源并可为其它TPE提供配电。在宿主单元和模块之间，或宿主单元和其它TPE之间的电源供电方式可以是交流、直流或交直流。4缩略语
以下缩略语适用于本标准。
辅助设备
人工电源网络
耦合/去耦合网络
电快速瞬变脉冲群
电磁兼容性
电磁干扰
电磁敏感性
静电放电
受试设备(在本标准中指通信电源设备）水平耦合面
归一化场地衰减
通信电源设备
不间断电源
垂直耦合面
5电磁骚扰限值及测试方法
5.1传导骚扰限值
5.1.1电源端口传导骚扰限值
通信电源设备通过电源线的传导骚扰，应满足表1或表2规定的限值。即应同时满足准峰值和平均值限值。当采用准峰值检波测试仪所测试的骚扰值不大于平均值限值时，则认为受试单元满足了两种极限值，就不必再用平均值检波测试仪进行测试。如果测试仪上所示读数在极限值附近波动，则读数的观察时间应不少于15s，记录最高读数，孤立的瞬间高值读数忽略不计。
频率范围
0.15~0.50
5 ~ 30
YD/T983—1998
表1B级TPE电源端口传导骚扰限值限值dB(μV)
准峰值
66 ~ 56
在衔接频率点应采用较低的限值。2在0.15~0.50MHz内，限值随频率呈对数线性减少。表2A级TPE电源端口传导骚扰限值频率范围
0.15~0.50
注：在衔接频率点应采用较低的限值。5.1.2信号/控制端口的传导骚扰限值TPE信号/控制端口的传导骚扰限值待定。5.2辐射骚扰限值
准峰值
限值dB(μV)
平均值
56 ~ 46
平均值
TPE通过空间的辐射骚扰应满足表3或表4规定的限值。如果测试仪上所示读数在极限值附近波动，则读数的观察时间应不少于15s，记录最高读数，孤立的瞬时高值读数忽略不计。表3B级TPE在10m测试距离的辐射骚扰限值频率范围（MHz）bzxz.net
30~230
230~1000
在衔接频率点应采用较低的限值。当出现外界骚扰时，可能需要采取附加措施，见5.5.2.6。2
准峰值限值dB(μuV/m）
表4A级TPE在10m测试距离的辐射骚扰限值频率范围（MHz）
30~230
230~1000
在衔接频率点应采用较低的限值。2当出现外界骚扰时，可能需要采取附加措施，见5.5.2.6。准峰值限值dB(μV/m)
5.3骚扰测试结果的统计评定
YD/T 983 - 1998
辐射发射和传导发射限值的测试结果，应按照GB3907中8的规定的抽样统计方法进行评定。测试结果应满足下式：
X+KSn≤L
式中：
X为n个样品在某测试频率点上的测试值的算术平均值。(1)
K为系数，其值与取样数n相关。在80%的样品低于限值且在80%的置信度的条件下，系数K的值见表5。
表5系数K的值
Sn为n个样品在某测试频率点上的测试值的标准离差：Sn=
X；为第讠个样品在某测试频率点上的测试值。L为规定的限值。
C(X; -x)
X;、X、Sn和L均用电压的对数表示，即为dB(uV),dB(μV/m)或dB(pW)。10
大批量生产的产品，当取一个样品进行测试时，则干扰电平应比规定的限值至少低2B，该批产品才判为合格。
5.4测试条件
5.4.1测试场地环境
测试环境噪声电平，以确定测试场地能从环境噪声中分辨TPE的电磁骚扰。环境噪声电平应比本标准规定的限值至少低6dB。
如果某些频带内的环境噪声电平不低于规定限值6dB，则可以采用5.5.2.6规定的方法来判断TPE是否符合规定的限值。
当环境噪声和TPE的电磁骚扰二者的组合值不超过规定限值时，则无须将环境噪声电平降低到比规定的限值低6dB。在此情况下，可认为TPE的辐射骚扰满足规定限值。当环境噪声和TPE的电磁骚扰二者的组合值超过规定限值时，则不能判定TPE是否符合规定限值。必须进一步确认，在超过限值的任何测试频率上，能够满足下列两个条件，才能判定TPE不符合规定限值：
a）环境噪声电平至少应比TPE的电磁骚扰加上环境噪声的电平低6dB。b）环境噪声电平至少应比规定的限值低4.8dB。5.4.2测试布置
布置TPE，使与典型的应用情况相一致，并使TPE的发射达到最大。接口电缆（电源线、信号/控制线）应连接到适用的端口处，观察电缆位置变化后所产生的影响，以找到产生最大发射的布置。
连接电缆应符合产品说明书中所规定的型号和长度。如果长度规定为可变，则应选用会产生最大发射的长度。
电缆的超长部分应在电缆中心附近折叠捆扎，折叠长度为30~40cm。如果由于电缆体积过大或不易弯曲，或由于在用户安装场所进行测试而无法这样做，则应在测试报告中准确的注明对电缆超长部分所作的安排。
YD/T983—1998
如果TPE有多个同类型的接口端口，则只要能证明添加电缆不会明显影响测试结果，就可仅将一根电缆接到该类端口中的某一端口上。任何一组测试结果，都须附有关于TPE和电缆方位的完整说明，以便使测试结果具有重现性。在单一TPE中，每种类型的模块都应有一个处于工作状态。在系统TPE中，应包括该系统配置中所可能包含的每种类型的TPE各一个。当TPE在功能上与其它设备或单元（包括其电源端口依附于宿主单元的任何设备或单元）发生交互作用时，为了提供有代表性的工作条件，可以连接实际相连的设备或单元，也可以连接模拟器（只要该模拟器的影响可被隔离和识别)。如果TPE被设计成是其它设备或单元的一个宿主单元，则应接上该设备或单元，以便使该TPE能在正常条件下进行工作。用来代替实际连接的设备或单元的任何模拟器，应能正确代表相连的设备或单元的电器特性，特别是射频信号和阻抗特性。遵循这一规定,将使单独的TPE的测试结果，也能适用于系统应用以及该TPE与其它已测设备或单元（包括由不同生产厂家生产和测试的设备或单元)相组合的应用情况。TPE与接地平板的相对关系，应与实际使用情况相同，即地面安装的设备应放在接地平板上，或者放在靠近接地平板的绝缘地板上；便携式TPE应放在非导电的实验台上。电源电缆和信号电缆相对于接地平板的走向应与实际情况相同。除非产品说明书有特别规定，TPE应连接阻性负载。UPS的测试应在输人交流电源供电和不供电的两种情况下分别进行。信号或控制端口应使用必要的AE或标称电阻正确连接。测试应在输入端输入标称电压的情况下进行。5.5测试方法
5.5.1传导骚扰测试方法
5.5.1.1电磁骚扰测试仪
应采用带有准峰值和平均值检波器的电磁骚扰测试仪进行测试。测试时，交替使用准峰值和平均值检波器。
带有准峰值检波器的电磁骚扰测试仪应符合CB6113中第4章的规定；带有平均值检波器的电磁骚扰测试仪应符合GB6113的第6章的规定。5.5.1.2人工电源网络（AMN）
为了能在电源馈线两端的端子电压测试点上提供规定的高频阻抗，以及使TPE和电网上的环境射频能量隔离开来，需要在两者间接人一个AMN，如图1所示。具有标称阻抗(50Q/50μH)的AMN，应符合GB6113中第10章的规定。P/L
受试设备
测量接收机
图150Q/50μHV型AMN电路示意图5
YD/T983—1998
TPE应和AMN相连。TPE的边框与AMN最靠近的表面之间的距离为80cm。TPE所提供的电源软线，一般应为1m长。如果超过1m，则应在电缆中心附近将其超长部分来回折叠，折叠长度不超过40cm。
如果在产品说明书中对电源电缆的类型有规定，则应在TPE和AMN之间接该类型的电源电缆，长度为1mo
按产品说明书中的规定布置TPE，并用按规定端接的电缆将它们连接起来。在相线与参考地之间及中线与参考地之间测试传导骚扰。两项测试值应在限值之内。为安全所需的接地线应接到AMN的大地参考点上，除TPE另外提供接地线或产品说明书另有规定外，该接地线应为1m长；其走线应平行于电源线，二者间隔不超过10m。由产品说明书规定、需接到与安全接地连线同一终点的其他接地线（例如为EMC所需的接地线），也应连接到AMN的大地参考点上。
由于从本地广播设施耦合过来的传导环境噪声的影响，可能使得在某些频率上无法进行测试。此时，可在AMN和供电电源之间插人一个合适的辅助射频滤波器，或可在一个全屏蔽的装置内完成测试。构成辅助射频滤波器的元件应封闭在一个金属网罩里，该金属网罩直接连到测试系统的参考地上。接上辅助的射频滤波器后，AMN的阻抗在测试频率上仍应满足要求。如果TPE是一批带有一个或多个宿主单元的TPE，而且每个TPE都有它自已的电源线，则AMIN的连接点应根据下列规则确定：
a）端接到标准电源插座上的每根电源线都应分别测试。b）产品说明书未指定要通过一个宿主单元进行连接的电源线或端子均应分别测试。c）产品说明书指定要通过一个宿主单元或其它电源供电设备进行连接的电源线或现场接线端子应按规定连接。该宿主单元或其它电源供电设备的端子或电源线则要接到AMN并进行测试。d）当规定有其它特殊的连接时，产品制造方应提供用于这一测试的必要的连接附件。e）当受试设备具有多条电源线的时候，未进行测试的电源线暂接于复合接线插板，该接线插板应接到与正在被测试的电源线连接的AMN不同的另-一个AMN上。5.5.1.3接地平板
如果TPE为台式设备，则该TPE应放在离垂直参考接地平板40cm处，并应与其它不属于该TPE组成部分的任何金属面或接地平板保持至少80cm的距离。参考接地平板是一块面积至少为2m×2m的垂直放置的金属平板。如果在一个屏蔽室里进行测试，则上述40cm距离可以是距屏蔽室某一面墙壁的距离。如果在开阔场或在屏蔽室里进行测试，则40cm的距离也可以从水平接地平板算起。地面安装的TPE应放在一水平放置的接地平板上。接触的各点应和正常使用情况相一致，但不得和接地平板形成金属接触。金属地板可以代替接地平板。接地平板应至少比TPE的边框大50cm，且其最小尺寸为2m×2m。
应使用尽可能短的导线，将AMN的参考接地点连接到参考接地平板上。5.5.1.4传导骚扰测试设备的安装TPE的安装应符合图2~图9的要求。台式TPE应置于水平接地平板之上80cm高的非导电桌子上。该台式TPE应距与连接到水平接地平板的垂直接地平板40cm；作为替代方式，可采用40cm高的非导电桌子放置台式TPE，见图5。被设计成台式和立式两种形式工作的TPE，仅按台式布置进行测试。除非立式布置为典型的方式，则另行布置。
安装在墙上的TPE，应作为台式TPE进行测试。其设备布置应与正常工作方式一致，所连接的电源端口，经由它的电源线连至AMN。
5.5.1.5传导骚扰测试记录
传导骚扰的测试应在电源输入口、电源输出口上进行。6
EUT的背面与桌
顶部的背面平齐
连接到水平接地平板
YD/T 983—1998
距垂直参考平板
非导电桌
距地面
连接到水平接地平板
1如果悬垂距水平金属接地平板距离<40cm的电缆不能截短到合适的长度，超长的部分应捆扎形成30~40cm的线束。
2超长的电源线应在中心捆扎或截短到合适的长度。3EUT连接到一个AMN上，所有的AMN可以接到垂直参考平板或接到金属墙上（见图3和图4)。a）由第二AMN给系统的所有其它单元供电。b）AMN距EUT80cm，并且距其它单元和其它金属板至少80cm。c）电源线和信号线应放置在离垂直参考平面40cm处。4手动操作设备如键盘、鼠标等的电缆应做通常使用状态放置。5如图中所示安装实例，监视器可以直接放置在控制器的顶部，外围设备之间的距离以及距控制器的距离应为10cmo
6V信号电缆用于向外扩展连接。7如果有要求，未连接到AE的VO电缆端应用匹配阻抗连接。图2测试布置：台式TPE(传导骚扰测试）应至少记录(L-20)dB以上的传导骚扰。这里L是扰电平限值。应记录TPE的电源端口骚扰电平的6个最高骚扰电平的频率。
5.5.2辐射骚扰的测试方法
5.5.2.1测试仪表
在30~1000MHz频率范围内，用带有准峰值检波器的电磁骚扰测试仪进行测试。电磁骚扰测试仪应符合GB6113的相关规定。
5.5.2.2天线
a）天线类型
天线应为一对称偶极子天线。当频率≥80MHz时，天线长度应为谐振长度，当频率<80MHz时，其长度等于80MHz的谐振长度。详细内容见GB6113的第14章。注：只要测试结果能以可接受的精度与对称偶极子天线的测试结果相换算，则可以使用其他类型的天线。7
EUT的背面与桌
/顶部的背面平齐
连接到
垂直参考平板
垂直参考平面
YD/T983—1998
距垂直参考平板
非宇电桌
路地询
连接到
垂直参考平板
如果悬垂距水平金属接地平板距离<40cm的电缆不能截短到合适的长度，超长的部分应捆扎形成30~40cm1
的线束。
超长的电源线应在中心捆扎或截短到合适的长度。2
3EUT连接到--个AMN上，所有的AMN可以接到水平参考平板或接到金属墙上（见图2和图5)。a）由第二AMN给系统的所有其它单元供电。b）AMN距EUT80cm，并且距其它单元和其它金属板至少80cm。c）电源线和信号线应放置在离垂直参考平面40cm处。4手动操作设备如键盘、鼠标等的电缆应做通常使用状态放置。5如图中所示安装实例，监视器可以直接放置在控制器的项部，外围设备之间的距离以及距控制器的距离应为10cm。
6/O信号电缆用于向外扩展连接。7如果有要求，未连接到AE的IVO电缆端应用匹配阻抗连接。图3：可替换测试布置：台式TPE(传导骚扰测试）b）天线到TPE的测试距离
辐射场的测试天线距离TPE边界的水平距离已在5.2中规定。注：如果因为过高的环境噪声电平或其他原因不能在10m距离测试场强时，B类TPE可在较近的距离如3m距离测试。用20dB/10倍程的反比因子使测试数据归一-化为指定距离的测试结果。当对大型TPE进行测试时，应注意3m时30MHz频率的近场效应。
c）天线到地的距离
接收天线到地的距离应在1~4m的范围内调节，以便在每一测试频率上获得最大指示值。d）天线相对于TPE的方位和极化在测试过程中应改变天线相对于TPE的方位和极化（水平极化和垂直极化），以便找到最大的场强读数。测试时，可能要转动TPE。如果这样做有因难，则可使TPE保持固定位置，而围绕TPE进行测试。8
