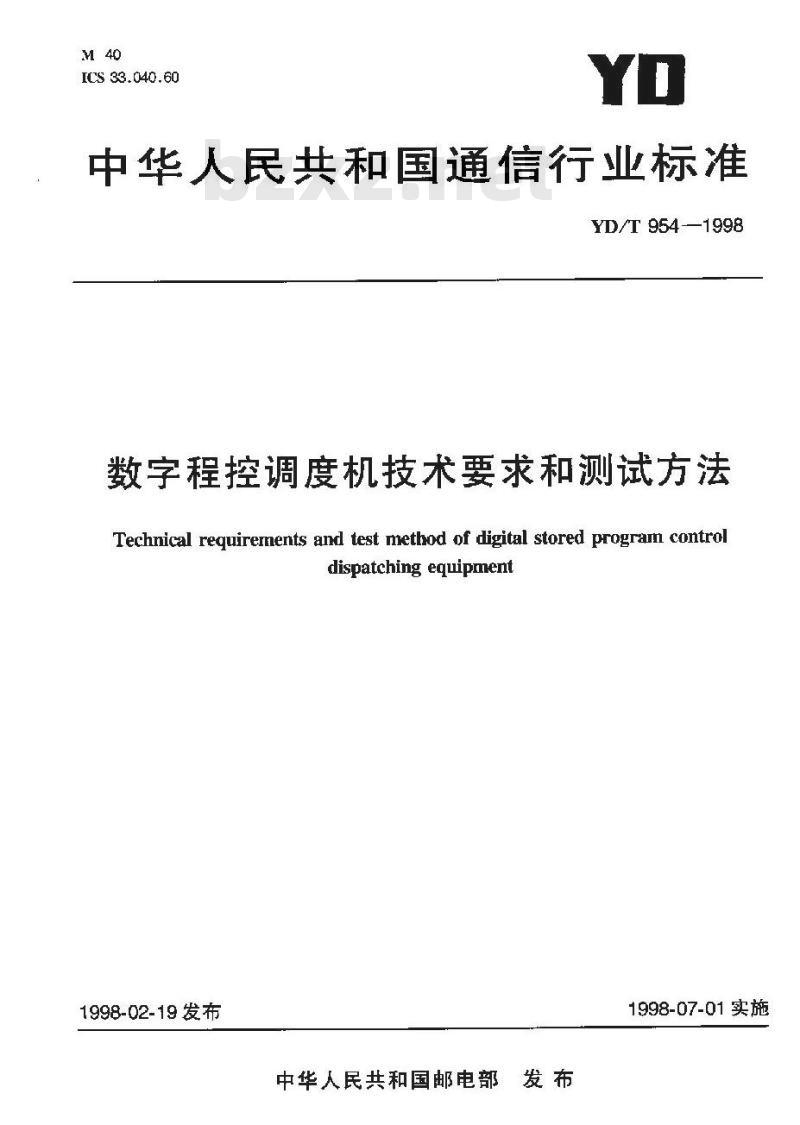

【YD通讯标准】 数字程控调度机技术要求和测试方法

ICS 33.040.60
中华人民共和国通信行业标准
YD/T 954—1998
数字程控调度机技术要求和测试方法Technical requirements and test method of digital stored progran controldispatching equipment
1998-02-19 发布
中华人民共和国邮电部发布
1998-07-01实施

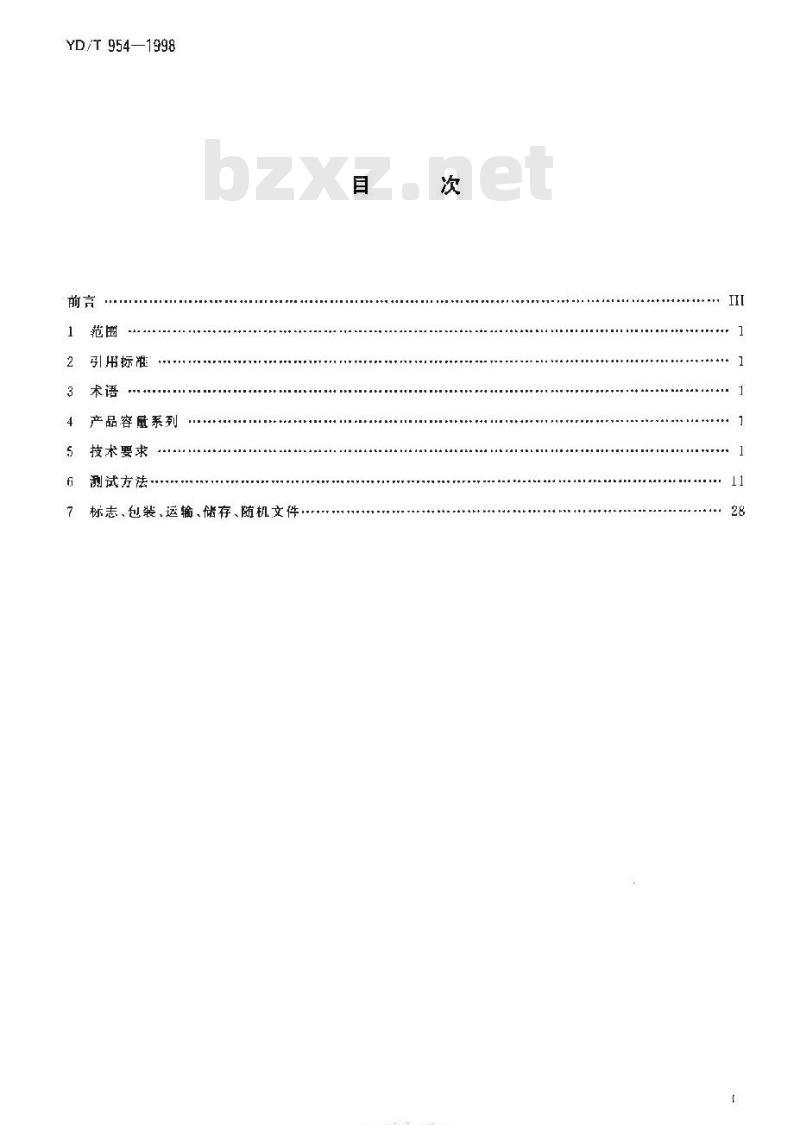

YD/T954—1998
引用标准
产品容量系列
技术要求
测试方法
标志、包装、运输、储存、随机文件目
HKAONTKAca
YD/T 9541998

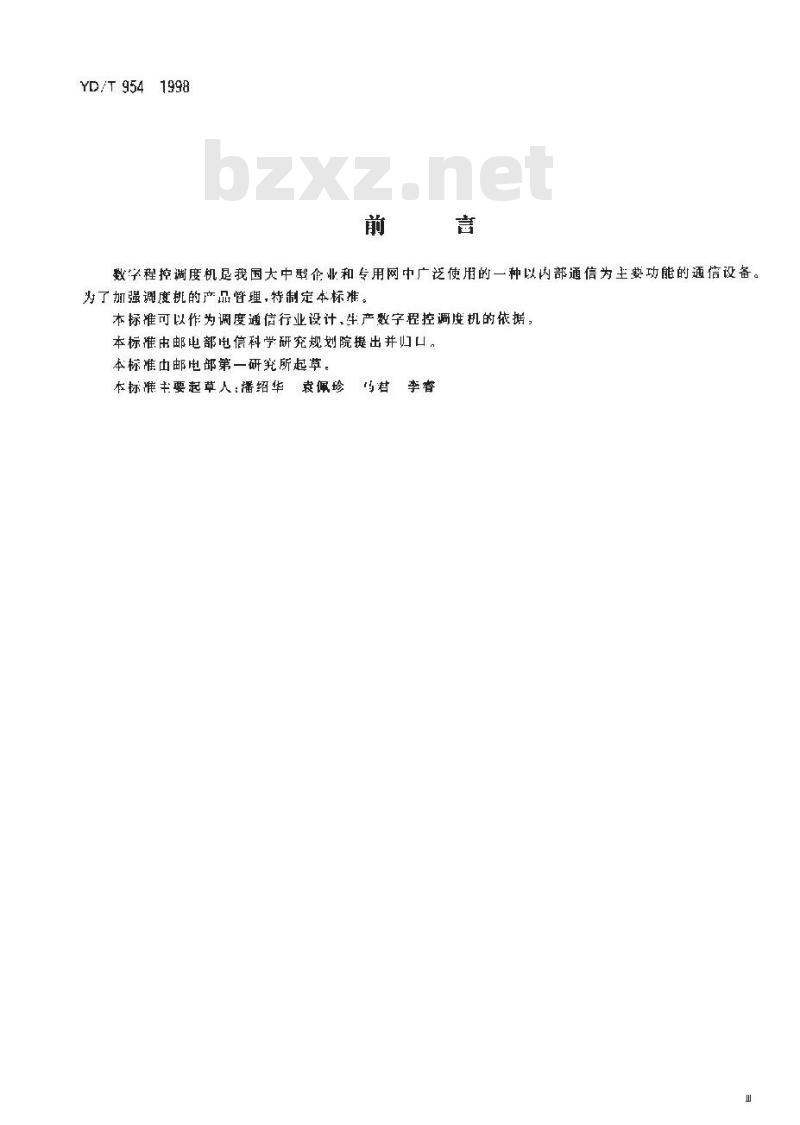

数字程控调度机是我国大中型企业和专用网中广泛使用的一种以内部通信为主要功能的通信设备。为了加强调度机的产品管理，特制定本标准。本标准可以作为调度通信行业设计牛产数字程控调度机的依据，本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部第一研究所起草。本标主要起草人：潘绍华
袁佩珍
吉李睿
1范围
中华人民共和国通信行业标准
数学程控调度机技术要求和测试方法Technical requirements and test method of digital storedprogram control dispatohing equipmentYD/T 954- 1998
本标准规定了数字程控调度机的技术条件，主要内容包括：术语、容量系列、技术要求、测试方法、标志、包装、运输和储存荐等。
本标准适用于数字程控调度机。2引用标准
下列标准所包含的杀文,通过在本标难中引用而构成为本标准的条文。本标准出版时,所示版本均为有效：所有标准都会被修订，使用本标准的许存应探讨使用下列标准最新版本的可能性：GR/T 1438193
GF 002— 9002
YD 344—90
YD/T72994
YD/T 751 —95
YI/T 762 -- 95
3术语
3.1调度台
程控数字用自动电话交换机通用技术条件邮电部电话交换设备总技术舰范书自动用户交换机进网要求
程控用户交换机进测检测方法
公用电话网局用数字电话交换设备进网检测方法程控模拟电话调度机技术要求和测试方法供调度员进行调度操作的设备。3.2调度呼叫
谢度台发出的双方或多方效问通话呼叫。3.3会议呼叫
调度台发出的单向和部分双向通话呼叫3.4组呼(群呼）
调度台发出的对已预置组呼(群呼)的整组(群)用户的呼叫。4产品容量系列
数宁程控调度机的容量系列为：64、128,256、512、1024线：5技术要求
5.1接口种类及电气特性
5. 1. 1 接口种类

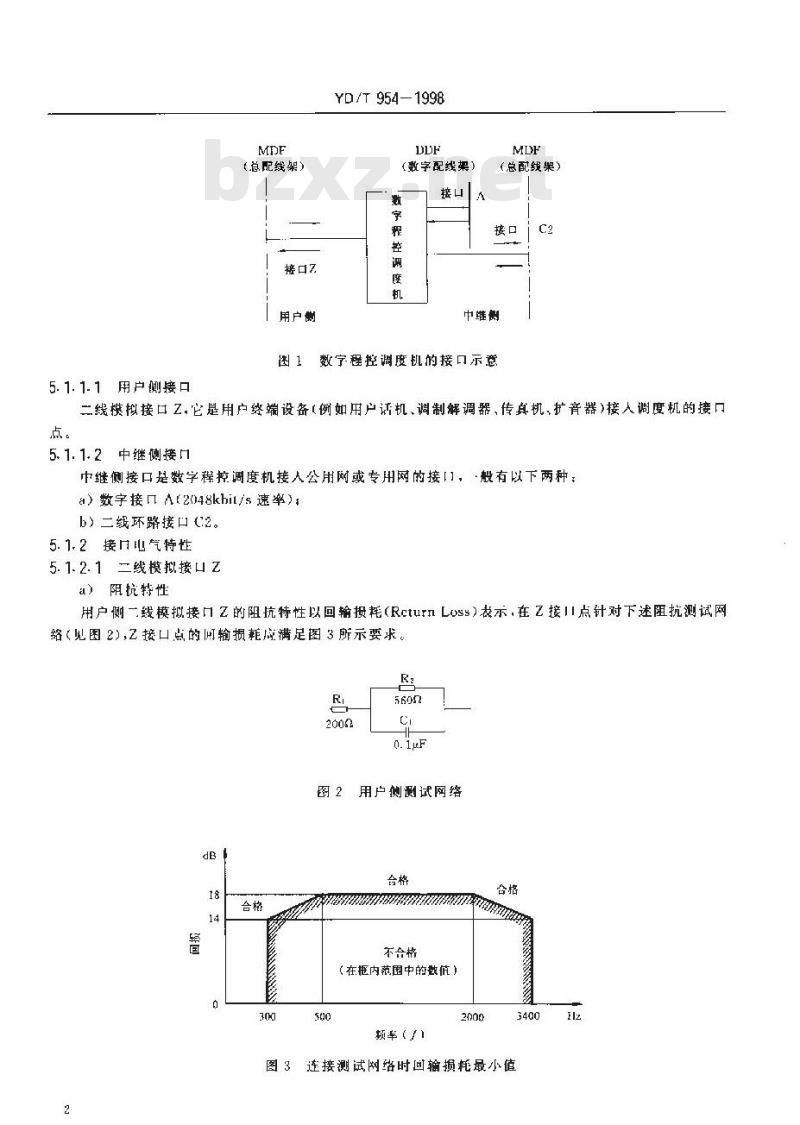

数字程控调度机的接口钟类如图1所示。中华人民共和国邮电部1998-02-19批准TTKAONTKAca
1998-07-01实施
5. 1. 1. 1 用户侧接口
（总配线架）
接口7
用户侧
YD/T 954—1998
（数字配线架）
（总配线渠）
中维割
数宁程控调度机的接口示意
二线模拟接口Z，它是用户终端设备（例如用户话机、调制解调器，传真机，扩音器）接人调度机的接口点
5. 1. 1. 2中继侧接口
中继侧接口是数学程控调度机接人公用网或专用网的接[]，般有以下两种：a）数字接A（2048khit/s速率)，b）二线环路接凹（2。
5. 1. 2接内电气特性
5. 1. 2. 1 二线模拟接口 Z
a）阻抗特性
用户侧一线模拟接口Z的阻抗特性以回输损耗（RcturnLoss）表示，在Z接Ⅱ点针对下述阻抗测试网络（见图2）,2接口点的输损耗应满足图3所示要求。R
用户测测试网络
不合格
（在癌内范围中的数值）
颊率（）
图3连接测试网络时回输损耗最小值H2
b）对地阻抗不平衡
YD/T 9541998
出二线模拟接口点对地阻抗不平衡产生的纵向转换损耗成满足图4所示的数值。dB
心）接口点的机对电平
6688888828
不合格
（在抵内范因中的数循】
-二线模拟接口点对地阻抗不平衡损耗接口点的输人相对电平,取 0dBr.输入相对电平的允差为0. 3~-+0. 7dB3,-z
接口点的输出相对电平：当有自动可变衰耗性能时,对本地呼叫为一3. 5dFBr，对长途呼叫为一7dBr;当无可变衰耗性能时,接收支路应配(2. 0 ~7. 0)dB 可调节的衰器,每档调整范围为 f. 5dB。输出相对电平的充差为（一0.7～十0.3)dB。）终端衡回损和稳定揽耗
终接阻抗测试网络时,续端平衡回损 TBRL, 应满足图 5 所示的要求。在终端条件为开路,短路等条件下，稳定损耗在2003600Hz范用内应人于2dB20
5. 1. 2. 2数字接口 A
不合榜
（在框内范围中的数值
频率（)
图5对终端衡问损的要求
数字接口 A 2048kbit/s速率接I1,其电气特性,顿结构和复顿结构见GF 002一9002.1 附件五。发送方问定时由系统内取得。
5. 1. 2.3二线环路接[I C2
a）阻抗特性
在二线环路接口C2,针对下述阻抗测试网络(见图6),在接口点得的回输耗应满足图3所示的要求。
TTKAONTKAca-
h）对地阻扰不平衡
YD/T 9541998
图 6 二线环路中维侧测试网络二线环路接口对地阻抗不平衡产生的纵向转换损耗成满足图4所示的要求。c）接口点的对电平
同 5. 1. 2. 1 中 c),其中自动可变衰耗性能不适合于二线进网情况,5.2进网方式
5. 2. 1与公用网的连接方式
数字程控调度与公用网的连接方式如图7所示。通过数字接A接至公用网.呼出只听次拨号音，呼入自动直拨到分机用户或经调度台转接，通过二线环路接口（2接至公用网，呼出听两次拨号音,呼人经调度台转接到分机用户。5. 2. 2与j专用网的连接方式
数字程控调度机与专用网的连接可采用数字接口A或二线环路接[IC2连接，但考虑到专用网接口的复杂性与非标准化,数字程控调度机与专用网交换设备间的连接接口按实际情况解决,不作规定，见阁7
携口A
公肃网
交换设备
5.2.3信号方式
数字程控
谢度机
接口C2
其它接！
专用网
交换设备
图7数字程控调度机与公用网的连接方式5.2. 3.1与公网连接时,接口间信号方式应符合GF0029002和YD344一90的相关规定，5.2.3.2与专网连接时，接口间信号方式按实际情况配合，不作规定。5.3主要业务性能
5. 3. 1数字程控调度机的功能
5.3.1.1调度呼叫用户无链路阻塞5.3.1.2用户呼叫调度无链路阻塞5- 3. 1. 3调度通适优先,仁意数量用户摘机,通话或拨号状态，调度均可直呼用户，中继;用户、中继可直呼或热线呼叫调度台，
5. 3. 1. 4调度台可强插、强拆正在进行内部通话的分机用户的通话5. 3. 1. 5 调度台对通信系统的使用应其有控制支配权,调度台话机具有最高优先权。 调度台能主动建立或拆除某些用户间的通话,能对一个用户呼叫、插话或拆除。4
5.3.1.6调度功能
a）调度方式
YD/T 954—1998
调度台可通过下列3种可选方式向调度对象发送调度命令：1）语音通道方式
2）远程计算机连网方式
3）文字传真方式
h）调度范围
数宁释控调度机具有对包括公用网、专网及分机用户进行调度的功能。c）调度台操作键种类
谢度竹应具备“功能键\和\用户键\两大类操作键.供谢度员操作。用户键，代表一个号码：可以为用户/中继码，也可为组呼时的组号。功能链.能提供完成各种调度、会议、转接等功能的键。d）“川广链\议胃功能
调度台的每个\用户键\可设置成与-个用产（包括公用网，专网或分机户），一条中继，一个组呼或，个会设相对成，其能直观地将设置内容显尔于各“用广键”1，e】“组呼”功能的等级设置功能「）“组呼\可以设置等级·调度系统允诈设置多个“组呼”，每个等级只对应-个“组呼”一调度台可以设置多组\组呼\。
2）同·用户允许被设置在不同等级的组呼内、当多个组呼同时发生时，该户被接至等级最高的纽呼内遍话：
3）调度系统可以同时发出多个“组呼”呼叫。「）调度台状态提示功能
调度台对调度操作进展状态和调度对象状态均应有提示。g）谢度台操作功能
1）调度员通过调度分实施调度操作。调度机可以配置·个或多个调度台。若有多个调度台，可根据需要划分为若干个调度台组、进行分组操作。2）调度员可通过按相应的\用户键或拨号力式进行调度呼叫，实现点呼，组呼等多种呼叫功能。3）多个调度台时，同组调台内只有女助功能，当用广或外线呼川调度台时，所有同组五助的调度台都有市、光响应，任调度台都可应答：调度台全忙时，具有呼人排以等功能，在所有调度台上均显示进人排队等待的呼川
1）调度台可置轮询呼叫次序，并依次自动发出呼叫也可中途人工十预。5.3.1.7电话会议功能
a）调度台能通过点呼或会议组呼呼出会议旧席者，并具增减川广及“点名”的功能。b）调度台与会议主席可为双向用广，会议出席者为单/双工通话用户，山调度员完成操作控制：c）调度台可中途退出/返回会议（在此期间调度员不再控制会议）5.3.1.8区别调度呼叫与普通呼叫振铃的功能5.3.1.9调度与会议过程中对往机用户可以自动而振铃5.3.1.10用户功能
可对每个用户逊行等级设留，如调度等级、呼出等级等。5.3.1.11中继扁向设置功能
对中继局向分组设置，可以是一条中继一个局向，也可以是多条中维一个局尚。可以设多个继局问接至公用网或专用网。
TTKAONTKAca-
5.3.1.12密码保护
YD/T 954-1998
用广等级设置和中继局向设置等均需输人正确密码才能操作，密码可以自行修改。5.3.1.13键权跟踪功能
当·个调度台有两部以上调度话机时，各话机能分组调度，该调度台上的按键操作权归属哪部调度话机应能自动跟踪。
5.3.1.14能提供实时同步录音接115.3.1.15交换功能
a）分机用户可通过拨号进行用户间的呼叫。b）调度台和有权拨外线的用内具有直接拨外线功能。c）分机用户可通过调度转接至公用网或专网的用户。d）外线用户呼人可出调度台转接至任一分机用户或外线直接呼叫调度机中的任·分机用广。e）具有值班话机功能
f）对脉冲话机拨号和双音频话机拨号均能兼容。5. 3. 2维护管理功能及可靠性
5.3.2.1数字程控调度机的维护管理a）可观察所有分机用户的忙闲、类别及正在呼叫调度台的分机号等信息，亦可在终端上修改用户类别、中继局向及本机密码等数据。b）对分机用户、中继及键盘可进行自动测试：并指出故障部位。c）数字程控调度机容鼠128线，必须具备远端维护功能。5.3.2.2调度台操作的维扩管理
能刘调度贞姓名，工号.操作权限口令以及每次录和退出系统的时间进行记录与核对。5.3.2.3可靠性要求
穿望128线的数字程控调度机的重要部件，例如处理机、交换网络、电源等必须采用热备份结构，具有背警、故障自动诊断、倒换等功能5. 3.3复原方式
5.3.3.1分机用户之间
采用五不控制方式，作:何一方挂机，经0.3s后通话电路复原.挂机用户白由，另一方听忙音，5.3.3.2调度台与分机、公用网/专网用户之间调度台与分机，公用网/专网用之间的呼叫，机内设备山调度台控制复原，当用户先挂机时，调度台自动向该用户内报铃，直至该Ⅲ广摘机为止正。5.3.3-3分机用与公用网/专网用户之间分机用户与公用网/专网用之间采用主叫控制方式或互不控制。5.3.4数字程控调度机组网功能
数字程控调度机≥128线时，必须具备组网功能。5.4信号方式
5.4.1用户信号方式
5.4.1.1与号盘话机、直流脉冲按键话机有关的用户信号接收技术指标：a）脉冲速度为(8~[4)个脉冲/秒。h)脉冲断续比（1. 3~-2. 5)=1。c）脉冲串间隔350ms，成能可靠识别。5.4.1.2与多频按键话机有关的用户信号接收技术指标a）频率组合见表1.
低颗群（Hz）
高频群(Hz
6) 技和指标见表2。
标称颊率
YD/T 954
频率组合方式
表2用户信号接收技术指标
发号器
低频群：697、7701.852.941H2
高群12019，133614771633H
接收器
士2,0%以内可靠接收
不超过=1.5%
低频群：：9二3dRm
高额群：7十3)dBm
组成-个信少的高赖分量电平不能小于低频分成电，且电不大于（2二归谐波,互调引起的总失真
信号极限时长
信号间隔时长
5.4.1.3用户线条件
比革波电平至少低20dE
>40ms/每位
a）最大环路电阻(包括话机也阻:1kQ,回路电流18mA,b）线间绝缘电阻学20kn
c）线间电客:0.5uF
5.4.1.4中继线条件
二线环路中继线杀件为：
a）最大环路电阻（包括中继器的坏路电阻)为1.8k，h）线问绝缘电阻=20k。
线间电容0.F
±3. 0终以外保证小接收
+2. 0% ～一3. 0%之问不保证接收双数工作时
单额接收出平
范围：1-23dBm
双频工作时单频不作动作
电：- 31dHmWww.bzxZ.net
双电平蒙：3
(30--10)Ds/件
(3040315
5.4.2数字程控调度机接至公用网/专网交换设备用户级的中继信号方式5.4.2.1二线环路巾继转发号盘脉冲其参数应符合以下要求：）脉冲速度为（10+1)个脉冲/秒。HTTKAONTKAca
b) 脉冲断续比:(1.6±0. 2);1。e）脉冲申间两：500ms
YD/T 954—1998
5.4.2.2二线环路中继转发双音多频信号的技术指标应符合表2中发号器的技术指标要求。5.4.3数字程控调度机至公用网的中继信号方式5.4.3.1数宁型线路信号的编码、含义及技术指标应符合GF002一9002.1中5.4节的要求。5. 4. 3. 2带内单频脉冲线路信号的技术指标应符合 GF 0029002. 1 中 5. 5 节的要求。5.4.3.3多频记发器信号的技术指标应符合GF002一9002.1中5.6～5.7节的要求。5.5铃流及信导音
5. 5. 1铃流的技术指标
5.5.1.1铃流源为（25士3)Hz正兹波，谐波失真≤10%，输出电乐为（75二15)Vrms5. 5. 1. 2振龄采用5s断续，即 1s 送，4s 断,断续时间各允诈偏差不超过二10%5.5.2信号音的技术指标
5.5.2. 1信号音源为(450十25)H. 正弦波,谐波失真≤10%,5. 5.2. 2各种信号音的含义、结构及发送电半应符合 GF 002一9002. 1 中 5. 8. 2 节的要求。5. 6网同步
5.6. 1当数字程控调度机经数字中继与公用网相连接时，采用主从同步方式，配备4级时钟。5.6.2时钟的最低精确度为士50×10-5.6.3时钟的牵引范围为能够同步到准确度为士50×10“的时钟。5.7过压过流保护
数字程控调度机对过压过流的保扩性能应满足(F 002一9002.1第十五章的要求。5.8可靠性指标
5.8. 1系统中断
出于硬件戒软件造成故障，使用户不能发出，接受和完成呼叫的时间大十30s称为中断。当调度员不能完成调度操作或影响整机50%以上用户的接续时，称为系统中断。在系统开通割接后，全系统中断，20年累计不能超过2h，
5.8.2硬件故障
要求故障次数≤0.15饮/100门/月。5.9大话务量测试要求
5.9.1内部呼叫接续故障率应1%。5.9.2内部呼叫加自环(出中继及人中继)的接续故障率应1%。5.10传输要求
5.10-1传输损耗
数字程控调度机分机用户至分机用户或分机用户在二线环路中继之间的传输损耗应不大于 7nlB,并且不得小于2dB。
5.10.2两个万问间传输损耗致性在基推频率为1020Hz.实际的传输损耗在两个传输方向之问的差别不得超过1dB，5.10.3短吋间内损耗随时间变化以额率1020Hz，电平为一[0lBrm0的信号加人一个Z接口.在另一个%接口接收到的电平在任-标准运行的 10nnin 间隔内与开始测试时的电平比较,其变化值不太于士0. 2d13。5.10.4衰耗题率失真
当-个基准频率1020FIz，电平为一10dBm0的正弦信号加到一个Z接口的输人端，在300Hz到34(Hz范围内,在输出端以1020Hz测得的衰耗为 (dR,其它频率衰耗偏离值应符合以下要求：(300--400)H2
0. 6~12.03dB
(400--600)Hz
(6002400)H2
(2400-3000)Hz
(3000--3400)Hz
YD/T 954 -1998
(-0. 6-~+1. 5)dB
(-0. 6~ 0. 7)dB
(-0. 6~ +1. 1)dB
(-0. 6~- + 3. 0)dH
5. 10.5增益随输人电变化
一次局内接续输人电平值为（一55～十3)dBm0、频率为1020Hz的正弦信号，其输出端口相对于1dHmo输人信号时的电平波动应符合以下值：+3.0-10)dBm0
(—40~~—50)dBm0
(-50~-55)dBm0
5.10.6杂音
为士1. odB
为—3. 0113
5.10.6.1衡重杂音廊≤—65dBmop5.10.6.2非衡重杂音
忙时的非衡垂杂音电平应≤40dI3m0(测试颊率为 30Hz20kHz)。5.10.7群时延
5. 10. 7. 1绝对群时延
·次局内接续在(500~-2800)Hz频带内.从分机用户A到分机用户B,再加上用户B到用户A互连，测得的绝对群时延平均值应<3000s.其中95%的数值3900u%。5.10.7.2群时延失真
在二线模拟接口点之间的一个传输方向上的群时延失真成符合以下要求：(500600)Hz
(600 --1000)Hz
(10002600)Hz
(26002800)Hz
5. 10. 8总失真
≤1800μs
1500gs
一欣局内二线接口间接续用1020Hz正弦波信号加到输人端进行测量时.信号总失真比应大于下式计算值：
S/Nt = Is + L - 10lg:100a-lo-/N/10 + 10g]其中;SV:修正后的数字调度机信号对总失真之比Ls:测试信号的信号电平(单位d3m0)[:输出相对电(dBr）
EN：模拟部分引起的杂音，为一67dBmOpS/N:PCM 通路转换设备的信号对总失真的比值测试信号电为 0~一45dBm0,被测接几输出相对电平分别为一7. (dIsr 或一3. 5dT3r 时,按上式计算的总失真指标值见表3。
表3总失真指标
总失真(dB)）
发送电(dB)
-7. txdBr
HTTKAONTKAca
战模拟接口
—3.5dRr
