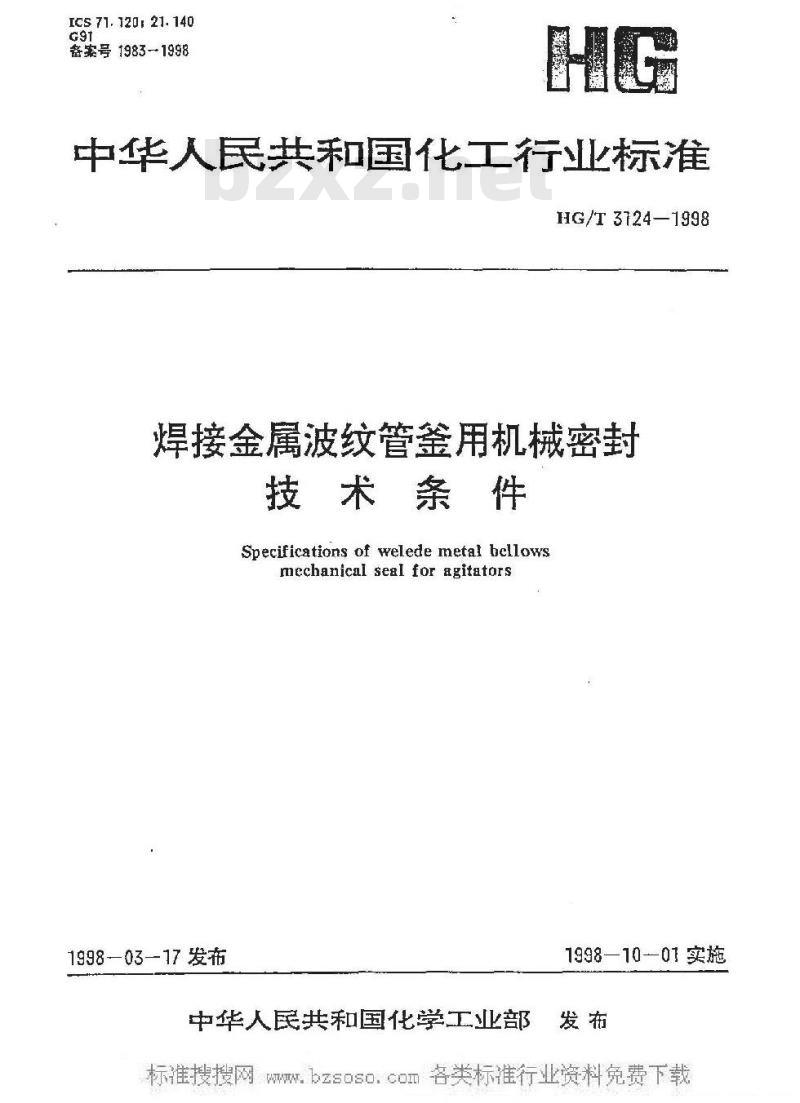

中华人民共和国化工行业标准
HG/T 3724—1998
焊接金属波纹管釜用机械密封
技术条件
Specifications of welede metal bellowsmechanical seal for agitators1998-03-17发布
1998-10-01实施
中华人民共和国化学工业部发布WHG/T3124—1998
本标准产品结构型式主要参考了德国博克曼公司(BURGMANN)的釜用机械密封结构型式。产品主要外形尺寸是在DIN28138-83（第一部分）《碳钢和不锈钢搅拌轴端面密封的工作参数及装配尺寸》标准基础上增加了6档规格，修改了1档规格。本标准由中国化工装备总公司提出。本标准由化学工业部化工专用密封标准化技术委员会归口。本标准起草单位：上海博克曼有限公司，沙洲工学院机械密封总厂本标准主要起草人：俞龙海、江云飞、盛建华。W.bzsosocom客类标准行业资料免费下载1范豆
中华人民共和国化工行业标

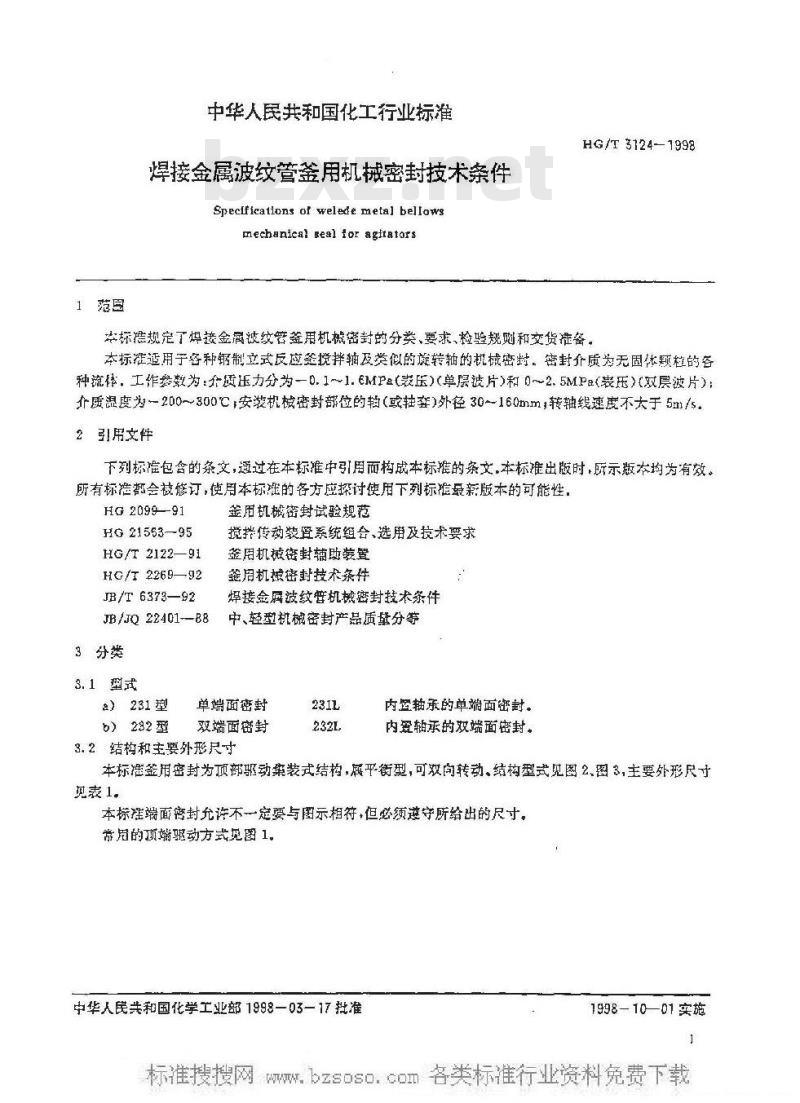

焊接金属波纹管釜用机械密封技术条件Specifieatlons of welede metal bellowsmechanical seal for agftatorsHG/T 3124-1998
本标造规定可焊接金属被纹管釜用机械密封的分类、要求，检验规则和交货推备，本标准适用于各种钢制立式反应签搅轴及类似的旋转抽的机械密封。密封介质为无固体题粒的各种流体，工作参数为：个质压力分为一D.1~1.6MPa（表压)（单层波片）和0~2.5MPa（表压）（双层液片）：介质湿度为—200~300℃安液机被密封部位的轴（或转套）外径30~160mm，转轴线速度不大于5m/s引用文件
下列标准包含的条文，避过在本标准中引用而构成本标推的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使月本标避的各方应探讨使用下列标追最新版本的可能性，HG 2099--91
HG 21563-95
HG/T 2122—91
HG/T 226992
JB/T 6373—92
JB/JQ 22401-B8
3分类
3.1型式
a）231型
b）232型
釜用机械密封试验规范
搅拌传动装登系统组合、选用及技术要求签用机被密封辅助装置
签周机械密封技术条件
焊接金屏波纹管机械密封技术条件中、轻型机械密封产品质量分等单端面密封
双端面密封
3.2结构和主要外形尺寸
内昼轴承的单端面密封。
内爱轴承的双端面密封。
本标准签用密封为顶部动策装式结构，展平衡型，可双向转动、结构型式见图2.图3，主要外形尺寸见表1。
本标准端面密封允许不一定要与图示相符+但必须遵守所给出的尺寸，常君的项端驱动方式见图1.
中华人民共和国化学工业部1998—03-17批准1998—10—01实施
W.bzsosocom2
231型
HG/T3124-1998
常用顶端驱动
图2单端面密封装置
231L型
Wu各美标准行业资料免费下载232型
HG/I3124-1998

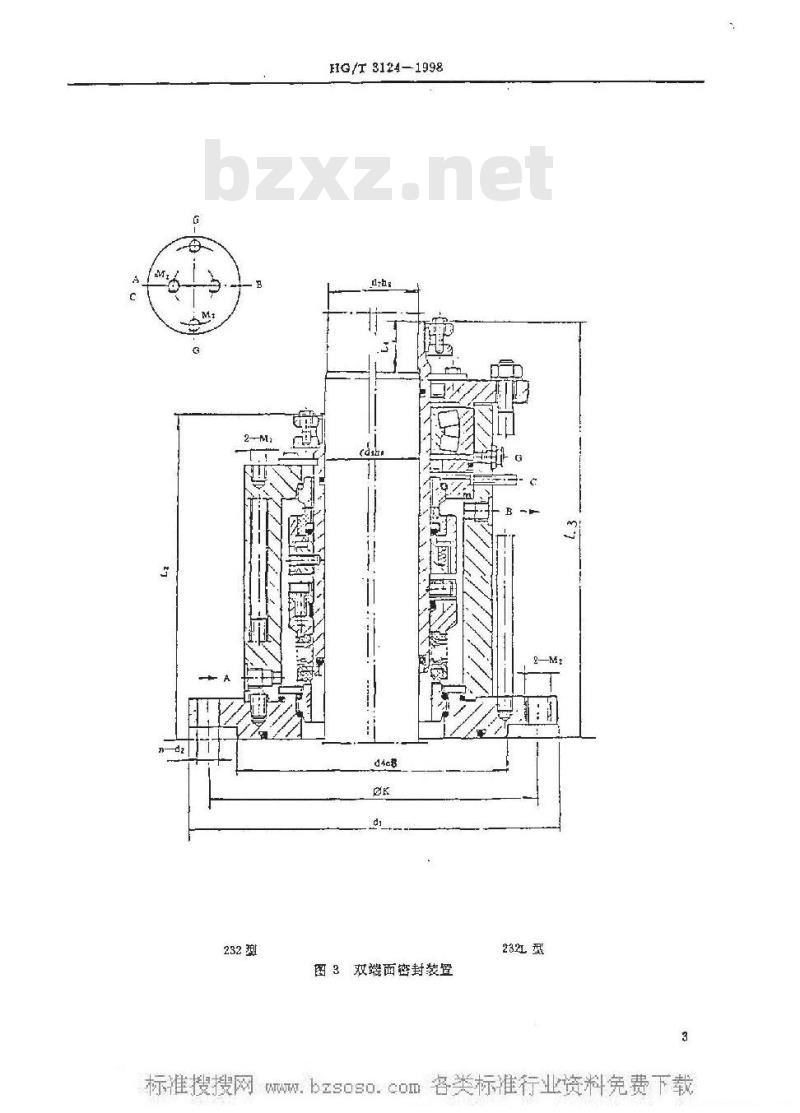

图3双端面密封装置
232L型
M.公称
4要求
HG/T3124-1998
主要外形尺寸
不大于
不大于
不大于
不小于
4.1介质端签用焊接金属波纹管机械密封技术要求按J3/T6373-92中4.1、4.2规定。4.2大气端签用机械密封技术要求按HG/T2269-92中4.2规定4.3性能要求
4.3.1泄漏量
a）当被密封介质为液体时，现场使用及运转试验的平均泄漏量按表2的规定。ml/h
轴（或轴套）外径
b）静压试验应无泄漏。
4.3.2磨损量
平均世福量
运转试验
现场使用
封液接口
G1/2”
G1/2”
机械密封端面磨损量应满足签用机械密封使用期的要求，当以清水进行试验，则运转100h后，任何一密封环的端面磨损量应不大于0.02mm。4.3.3使用期
按HG/T2269-92中5.3规定。
4.4安装与使用要求
搅拌传动装置应符合HG21563的规定，其它按HG/T2269—92第7章规定，当输送介质温度过高、过低或含有杂质题粒或易燃易爆气体等特殊工况条件时，必须采用相应的阻封、冲洗、冷却、过滤等措施，4
W.具体按HQ/T2212规定。
4.5产品的标志与包装要求
HG/T 3124-1998
4.5.1产品在不影响安装、使用的明显部位打印制造厂或商标记号。4.5.2包装箱（盒）内，每套产品应有合格证，合格证上应有产品型号、规格、数量、制造厂名、检验部门及检验人员的签章和日期。
4.5.3包装箱（盒）内，每套产品应有使用说明书、装箱清单、备件清单等技术文件。箱外应注明\小心轻放”等字锌。
4.5.4产品的包装应采用软包装，如海绵、泡沫塑料等材料，防止在运输过程中的损伤。5检验规则
5.1质量检验抽样规定
a）产品的检验项目及受检产品的数量按表3规定。6）抽样时每批产品样本数按表4规定，表3产品的检验项目及受检产品数量序号
检验项目
解体检验
静压岚验
运转试验
标志与包装
表4产品样本数
产品类别
单端面焊接金氟波纹管机械密封双端面焊接金属波纹管机械密封5.2检验方法
每抵受捡产品数量
产品样本数
5.2.1焊接金属波纹管组件检验
按B/T6373-92中5.2规定，其结果应符合其3.1规定5.2.2主要零件检验
按JB/JQ22401—88附录表A1中型机械密封每套产品解体检测项自及要求》规定，合格率应达到表5要求。
主要项决
关懿项饮
表5解体检测相应等级项饮合格率合格率
不合格项饮应不影响产品性能
5.2.3产品检验
产品检验包括型式检验和出厂检验。型式捡验和出厂检验均应包括部压试验和运转试验，试验内容、试验条件、试验装置、试验用仪器，仪表均按HG2099要求进行。产品检验结累应符合4.3.［及4.3.2要求。6交货准备
6.1包装
6.1.1，包装箱的标记应包括下列内容：a）产品名称、型号、数量：
b）合同号；
）总重量：
HG/T3124—1998
d）收货单位的详细地址、邮政编码、单位全称；e）制造厂名：
f）防潮，轻放等字样。
6.1.2包装盒上的标记应包括：
a）产品名称、型号、数，
b）识别标志；
c）出厂日期、制造厂名，
6.1.3产品包装前应进行清洁、干燥和防锈处理6.1.4产品或备件应在具有防潮层的包装盒内，采用软包装，应能防止在运输、贮存和搬运过程中变形、损伤、锈蚀及失散。
6.1.5包装箱应牢固可靠。
6.2交货技术文件
6.2.1包装盒内应附有产品合格证6.2.2包装箱内应附有装箱单及产品使用说明书（应装在防潮袋内）。中华人民共和国
化工行业标准
焊接金属波纹管釜用机械密封技术件HG/T3124—1998
编辑中国化工装备总公司www.bzxz.net
邮政编码100011
印刷北京化工大学印刷厂
版权所有不得翻印
开本880×[230
1/16印张0.75字数13.5午字
1998 年 9 月第一版
1998年9月第一次印刷
印数1→150
