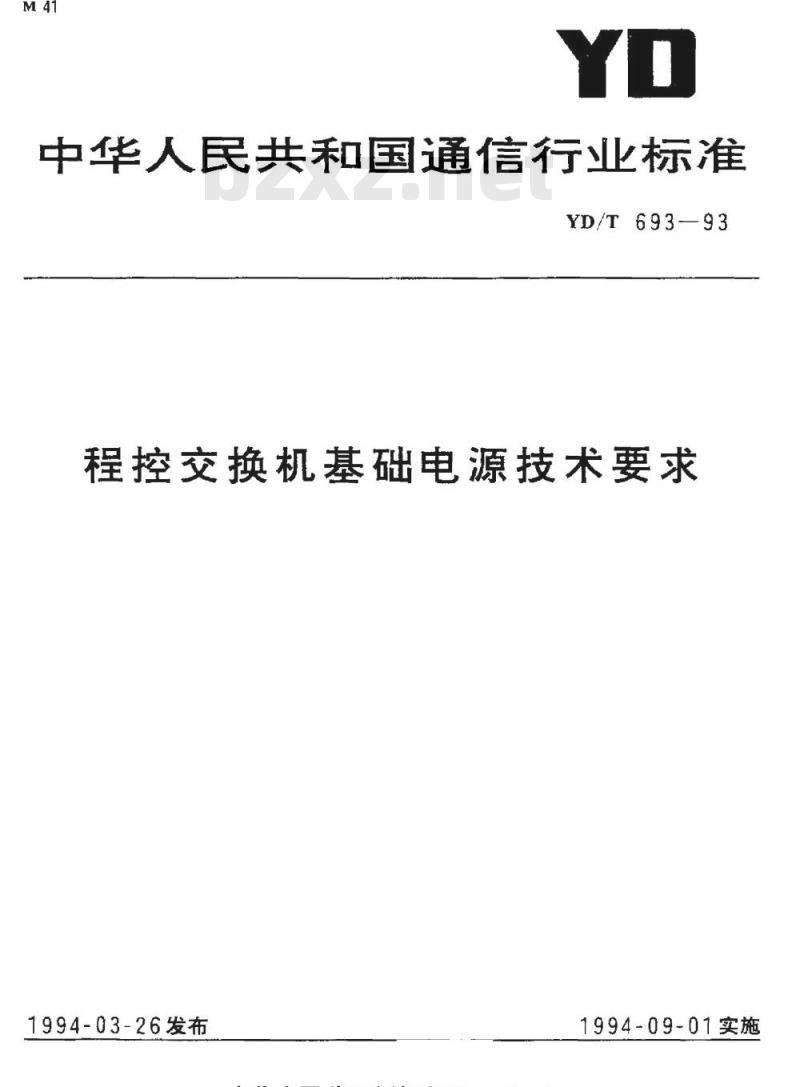

中华人民共和国通信行业标准
YD/T 693—93
程控交换机基础电源技术要求
1994-03-26发布
中华人民共和国邮电部
1994-09-01实施

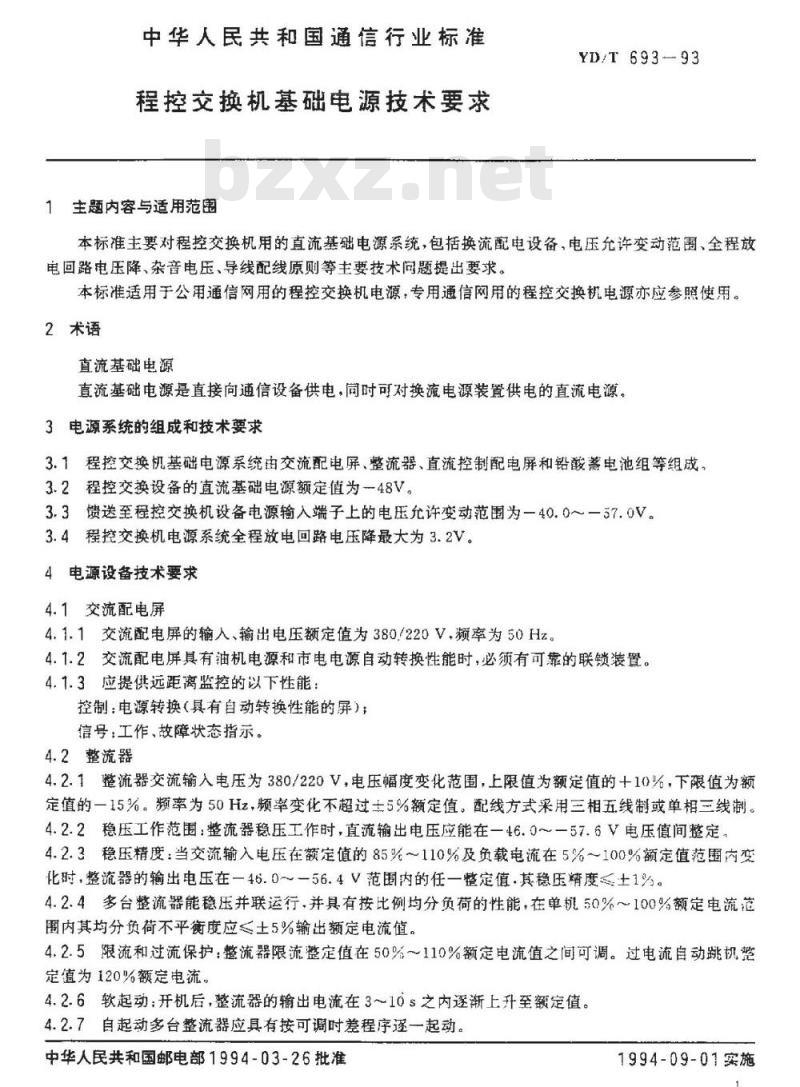

中华人民共和国通信行业标准
程控交换机基础电源技术要求
1主题内容与适用范围
YD/T69393
本标准主要对程控交换机用的直流基础电源系统，包括换流配电设备，电压允许变动范围、全程放电回路电压降、杂音电压、导线配线原则等主要技术问题提出要求。本标准适用于公用通信网用的程控交换机电源，专用通信网用的程控交换机电源亦应参照使用。2术语
直流基础电源
直流基础电源是直接向通信设备供电，同时可对换流电源装置供电的直流电源。3电源系统的组成和技术要求
3.1程控交换机基础电源系统由交流配电屏、整流器、直流控制配电屏和铅酸蒸电池组等组成，3.2程控交换设备的直流基础电源额定值为48V。3.3馈送至程控交换机设备电源输入端子上的电压允许变动范围为一40.0～一57.0V。3.4程控交换机电源系统全程放电回路电压降最大为3.2V。4电源设备技术要求
4.1交流配电屏
4.1.1交流配电屏的输人、输出电压额定值为380/220V.频率为50Hz。4.1.2交流配电屏具有油机电源和市电电源自动转换性能时，必须有可靠的联锁装置。4.1.3应提供远距离监控的以下性能：控制：电源转换（具有自动转换性能的屏）：信号：工作，故障状态指示。
4.2整流器
4.2.1整流器交流输入电压为380/220V，电压幅度变化范围，上限值为额定值的十10%，下限值为额定值的一15%。频率为50Hz，频率变化不超过土5%额定值。配线方式采用三相五线制或单相三线制。4.2.2稳压工作范围：整流器稳压工作时，直流输出电压应能在一46.0~一57.6V电压值间整定4.2.3稳压精度：当交流输入电压在额定值的85%~110%及负载电流在5%~100%额定值范围内变化时，整流器的输出电压在一46.0～一56.4V范围内的任一整定值.其稳压精度≤土1%。4.2.4多台整流器能稳压并联运行，并具有按比例均分负荷的性能，在单机50%～100%额定电流范围内其均分负荷不平衡度应≤土5%输出额定电流值。4.2.5限流和过流保护：整流器限流整定值在50%～110%额定电流值之间可调。过电流自动跳机整定值为120%额定电流。
4.2.6软起动：开机后，整流器的输出电流在3～10s之内逐渐上升至额定值。4.2.7自起动多台整流器应具有按可调时差程序逐一起动。中华人民共和国邮电部1994-03-26批准HYKAOYKACa
1994-09-01实施

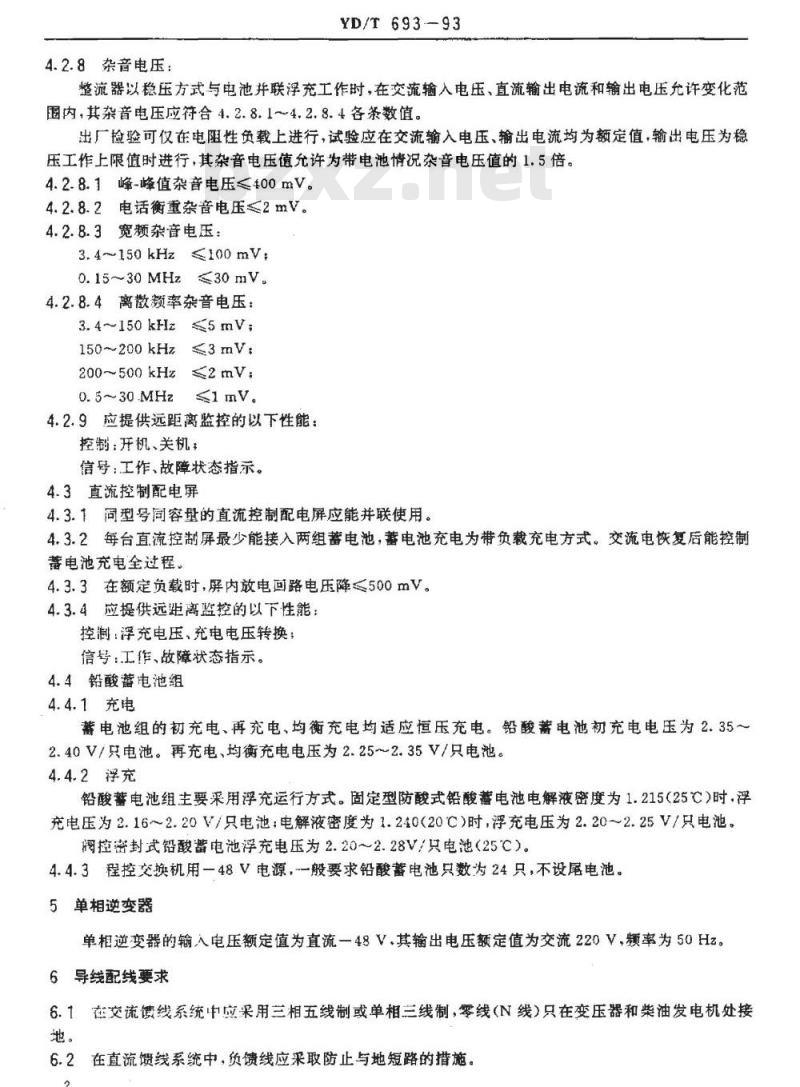

4.2.8杂音电压：
YD/T693-93
整流器以稳压方式与电池并联浮充工作时，在交流输入电压、直流输出电流和输出电压允许变化范围内，其杂音电压应符合4.2.8.1~4.2.8.4各条数值。出厂检验可仅在电阻性负载上进行，试验应在交流输入电压、输出电流均为额定值，输出电压为稳压工作上限值时进行，其杂音电压值允许为带电池情况杂音电压值的1，5倍。4.2.8.1峰-峰值杂音电压≤400mV。4.2.8.2电话衡重杂音电压≤2mV。4.2.8.3宽频杂音电压：
3.4~150kHz≤100mV;
0.15~30MHz≤30mV.
4.2.8.4离散额率杂音电压：
3.4~150kHz≤5mV，
150~200kHz≤3mV:
200~500kHz≤2mV;
0.5~30.MHz≤1mV。
4.2.9应提供远距离蓝控的以下性能：控制：开机、关机：
信号：工作、故障状态指示。
4.3直流控制配电屏
4.3.1同型号同容量的直流控制配电屏应能并联使用。4.3.2每台直流控制屏最少能接入两组蓄电池，蓄电池充电为带负载充电方式。交流电恢复后能控制蓄电池充电全过程。
4.3.3在额定负载时，屏内放电回路电压降≤500mV。4.3.4应提供远距离监控的以下性能：控制：浮充电压，充电电压转换：信号：工作、故障状态指示。
4.4铅酸蓄电池组
4.4.1充电
蓄电池组的初充电、再充电、均衡充电均适应恒压充电。铅酸蓄电池初充电电压为2.35～2.40V/只电池。再充电、均衡充电电压为2.25～2.35V/只电池。4.4.2浮充
铅酸蓄电池组主要采用浮充运行方式。固定型防酸式铅酸蓄电池电解液密度为1.215（25℃）时.浮充电压为2.16～2.20V/只电池：电解液密度为1.240(20C）时，浮充电压为2.20～2.25V/只电池。阀控密封式铅酸蓄电池浮充电压为2.20～2.28V/只电池（25℃）。4.4.3程控交换机用一48V电源，一般要求铅酸蓄电池只数为24只，不设尾电池。5单相逆变器
单相逆变器的输入电压额定值为直流一48V，其输出电压额定值为交流220V，频率为50Hz。6导线配线要求
6.1在交流馈线系统中应采用三相五线制或单相三线制，零线（N线）只在变压器和柴油发电机处接地。
6.2在直流馈线系统中，负馈线应采取防止与地短路的措施。2

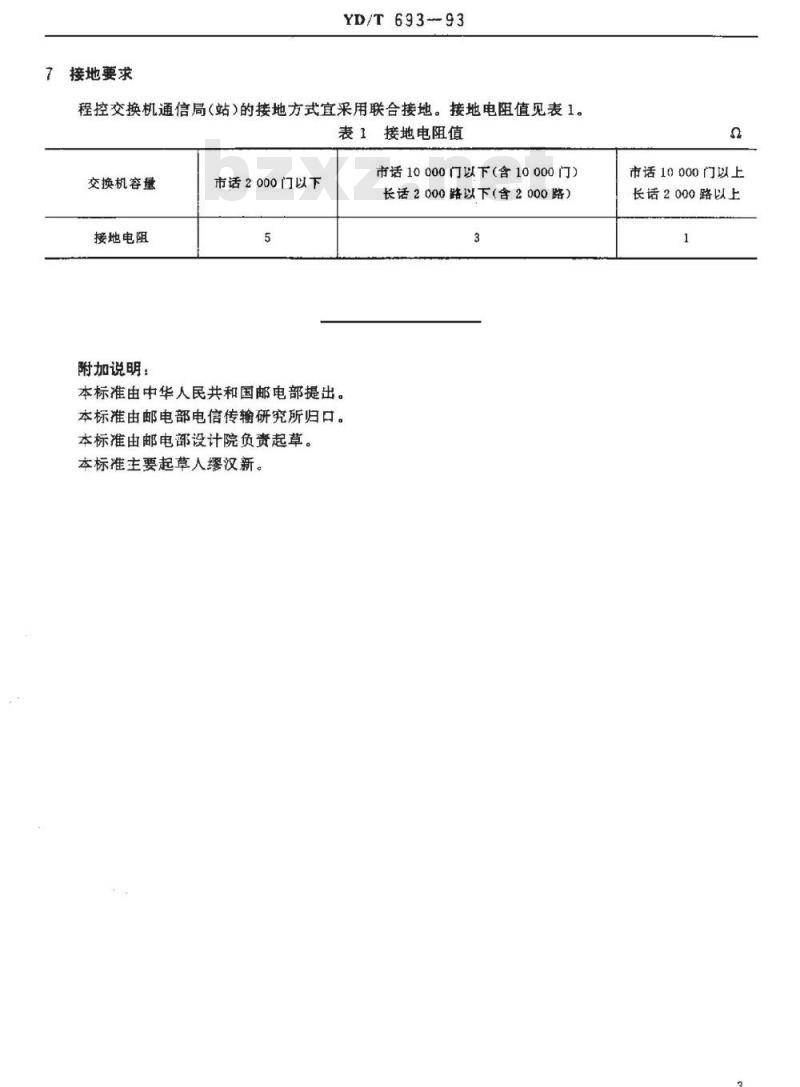

接地要求
YD/T693--93
程控交换机通信局（站）的接地方式宜采用联合接地。接地电阻值见表1。表1接地电阻值
交换机容量
接地电阻
附加说明：
市话2000门以下
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部设计院负责起草。本标准主要起草人缪汉新。
市话10000门以下（含10000门）长话2000路以下（含2000路）
HYYKAONIKAca-
市话10000门以上bzxz.net
长话2000路以上
