【GA公共安全标准】 单警执法视音频记录系统第2部分:执法记录仪

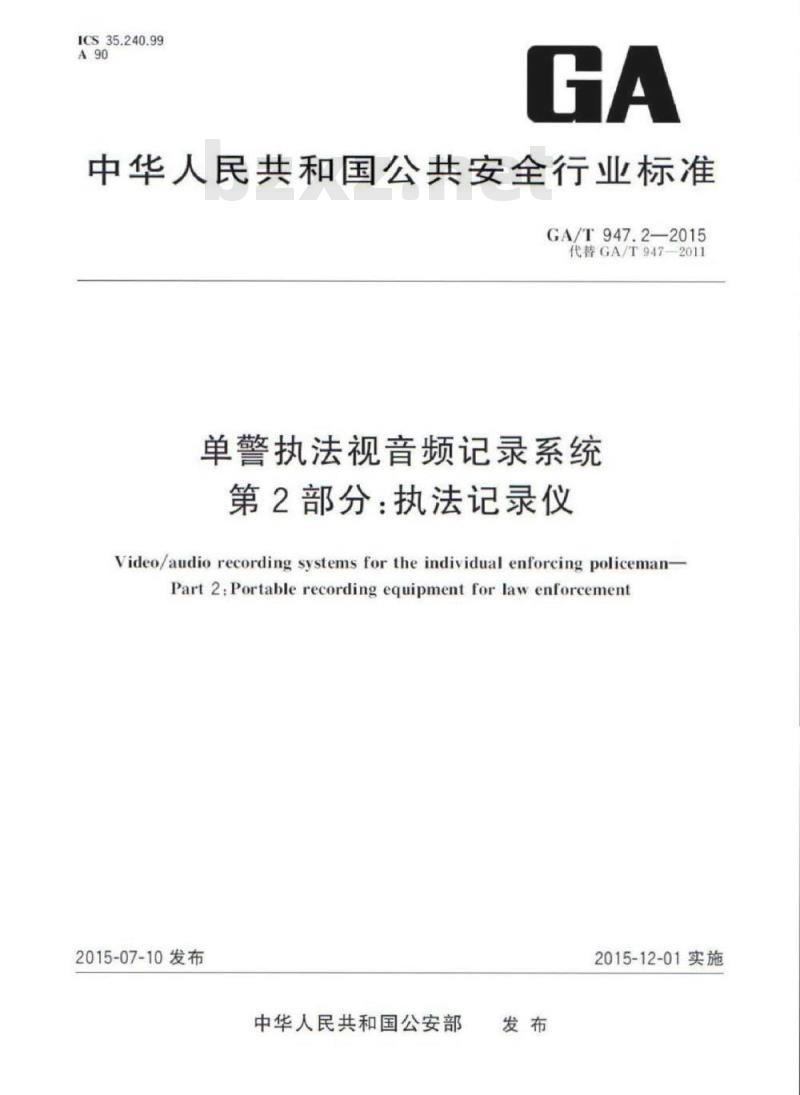

ICS35.240.99
中华人民共和国公共安全行业标准GA/T947.2—2015
代替GA/T947-2011
单警执法视音频记录系统
第2部分：执法记录仪
Video/audio recording systems for the individual enforcing policemanPart2:Portablerecording equipment for law enforcement2015-07-10发布
中华人民共和国公安部
2015-12-01实施

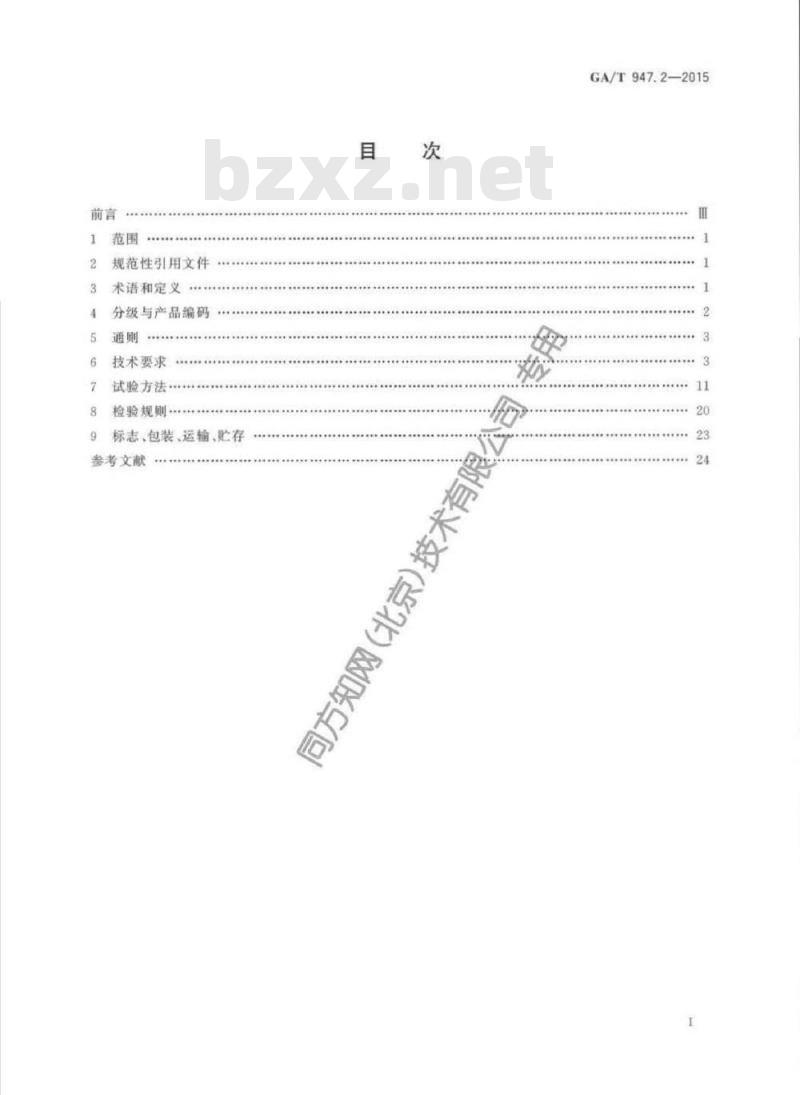

规范性引用文件
术语和定义
分级与产品编码
技术要求…
试验方法．
检验规则·
标志、包装、运输、贮存
参考文献
同方知网（北京）技术有
GA/T947.2—2015

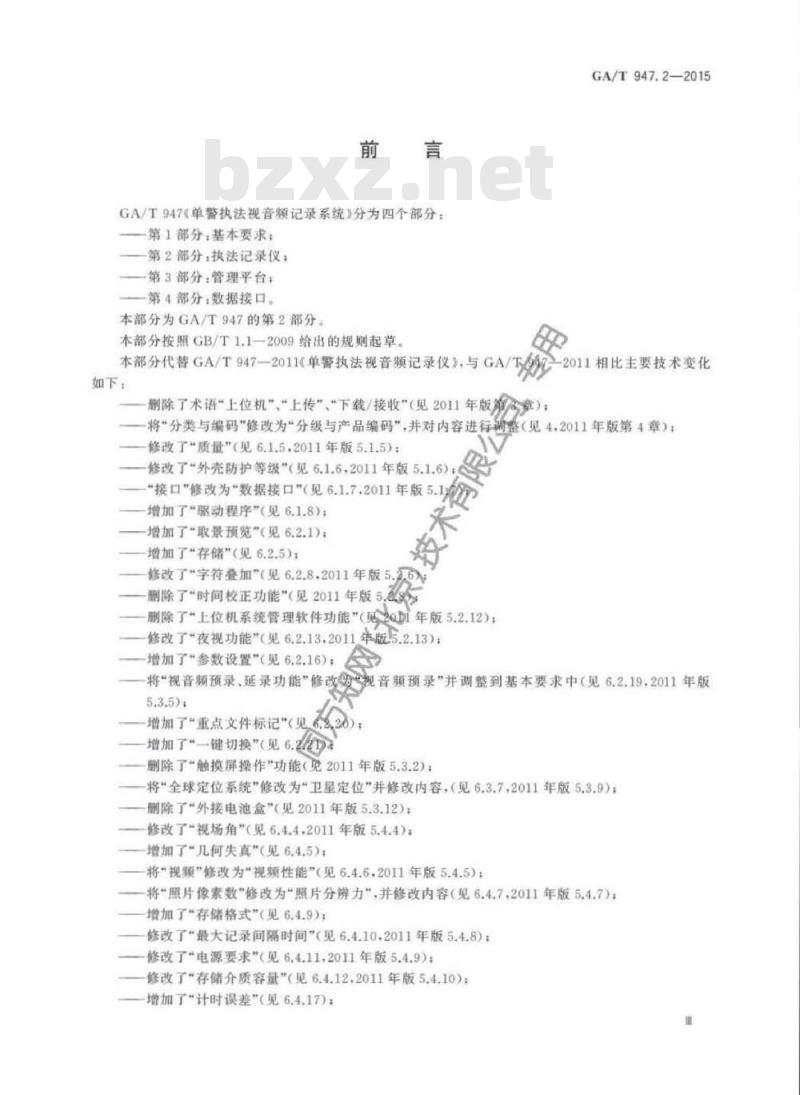

GA/T947单警执法视音频记录系统》分为四个部分：一第1部分：基本要求：
一第2部分：执法记录仪；
—第3部分：管理平台：
一第4部分：数据接口。
本部分为GA/T947的第2部分。
本部分按照GB/T1.12009给出的规则起草。本部分代替GA/T947—2011《单警执法视音频记录仪》，与GA/T如下，
删除了术语”上位机”“上传”“下载/接收（见2011年版第“章）：GA/T947.2—2015
2011相比主要技术变化
将“分类与编码\修改为“分级与产品编码”，并对内容进行调整（见4.2011年版第4章）：修改了“质量（见6.1.5.2011年版5.1.5）：修改了“外壳防护等级”（见6.1.6.2011年版5.1.6）；“接口”修改为“数据接口”（见6.1.7，2011年版5.1”增加了“驱动程序”（见6.1.8）：增加了“取景预览\（见6.2.1）；增加了“存储\（见6.2.5）；下载标准就来标准下载网
修改了“字符叠加（见6.2.8.2011年版5.26删除了“时间校正功能”（见2011年版5.&8删除了*上位机系统管理软件功能\（见20D年版5.2.12）修改了“夜视功能（见6.2.13,2011年版5.2.13）：增加了参数设置”（见6.2.16)：将“视音颜预录，延录功能”修改“规音频预录”并调整到基本要求中（见6.2.19.2011年版5.3.5);
增加了重点文件标记”（见6.820）：增加了*一键切换”（见6.2
删除了“触摸屏操作”功能（见2011年版5.3.2）；将“全球定位系统修改为“卫星定位”并修改内容，（见6.3.7.2011年版5.3.9）；删除了*外接电池盒（见2011年版5.3.12）；修改了*视场角”（见6.4.42011年版5.4.4）；增加了“几何失真\（见6.4.5）；将”视频”修改为“视频性能”（见6.4.6，2011年版5.4.5）：将\照片像素数\修改为“照片分辨力”，并修改内容（见6.4.7.2011年版5.4.7）：增加了\存储格式”（见6.4.9）修改了“最大记录间隔时间（见6.4.10.2011年版5.4.8）：修改了电源要求”（见6.4.11,2011年版5.4.9）：修改了存储介质容量”（见6.4.12.2011年版5.4.10）；增加了\计时误差“（见6.4.17)；GA/T947.2—2015

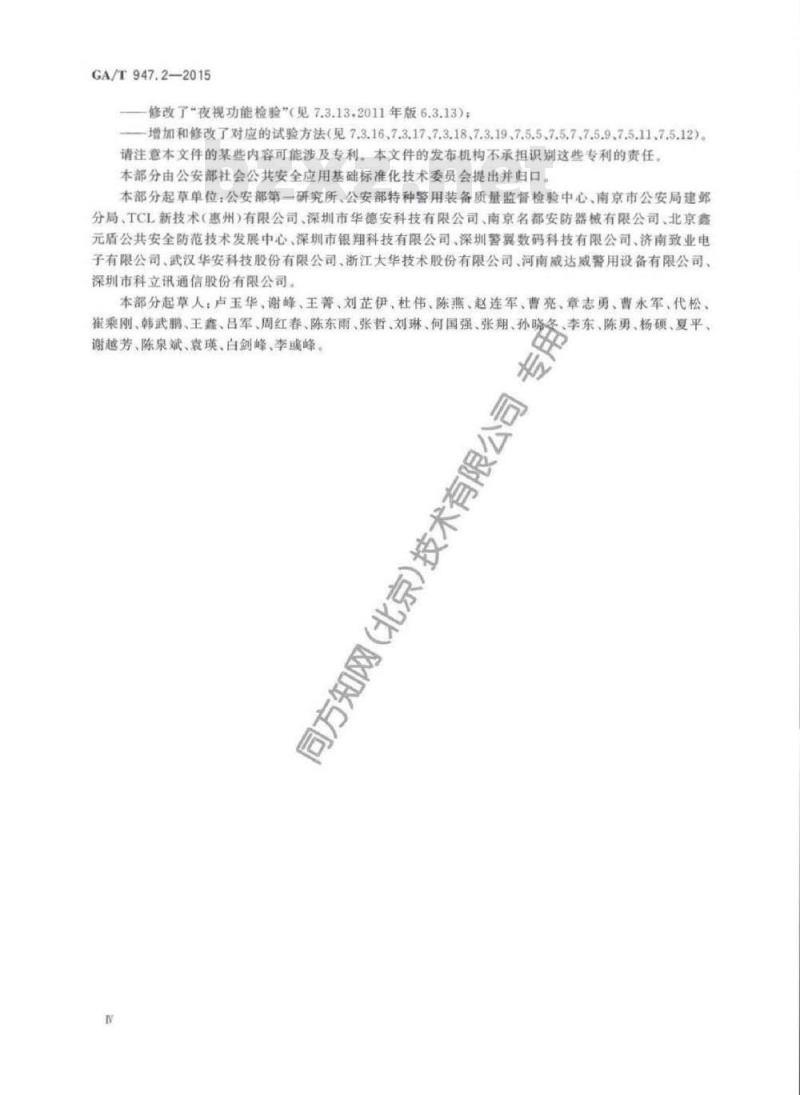

修改了“夜视功能检验”（见7.3.13.2011年版6.3.13)；—增加和修改了对应的试验方法（见7.3.16、7.3.17、7.3.18、7.3.19、7.5.5、7.5.7、7.5.9、7.5.11、7.5.12）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由公安部社会公共安全应用基础标准化技术委员会提出并归口。本部分起草单位：公安部第一研究所、公安部特种警用装备质量监督检验中心、南京市公安局建部分局、TCL新技术（惠州）有限公司、深圳市华德安科技有限公司、南京名都安防器械有限公司、北京鑫元盾公共安全防范技术发展中心、深圳市银翔科技有限公司、深圳警翼数码科技有限公司、济南致业电子有限公司、武汉华安科技股份有限公司、浙江大华技术股份有限公司、河南威达威警用设备有限公司、深圳市科立讯通信股份有限公司。本部分起草人：卢玉华、谢峰、王菁、刘芷伊、杜伟、陈燕、赵连军、曹亮、章志勇、曹永军、代松、崔乘刚、韩武鹏、王鑫、吕军、周红春、陈东雨、张哲、刘琳、何国强、张翔、孙晓冬、李东、陈勇、杨硕、夏平、谢越芳、陈泉斌、袁瑛、白剑峰、李彧峰同方知网（北京）技术有限公司1范围
单警执法视音频记录系统
第2部分：执法记录仪
GA/T947.2—2015

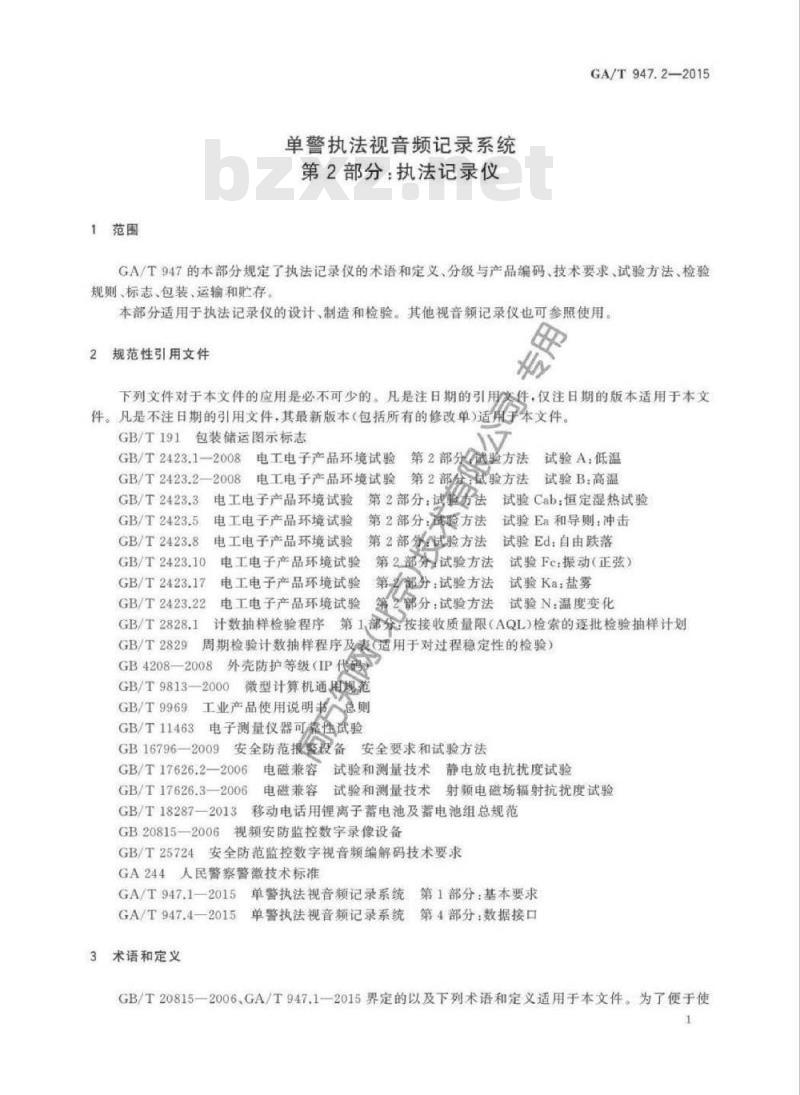

GA/T947的本部分规定了执法记录仪的术语和定义、分级与产品编码、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本部分适用于执法记录仪的设计、制造和检验。其他视音频记录仪也可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191.包装储运图示标志
GB/T2423.1—2008
电工电子产品环境试验
第2部分试验方法试验A：低温
电工电子产品环境试验第2部分贰验方法试验B：高温GB/T2423.22008
GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.5
GB/T2423.8
GB/T2423.10
GB/T2423.17
GB/T2423.22
GB/T2828.1
GB/T2829
第2部分：试验方法试验Ea和导则：冲击电工电子产品环境试验
电工电子产品环境试验第2部分试验方法第2部分试验方法
电工电子产品环境试验
电工电子产品环境试验
第一部分：试验方法
电工电子产品环境试验
第部分：试验方法
试验Ed：自由跌落
试验Fc振动（正弦）
试验Ka：盐雾
试验N：温度变化
计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划周期检验计数抽样程序及表（适用于对过程稳定性的检验）外壳防护等级（IP代）
GB4208—2008
GB/T9813—2000
微型计算机通用规范
工业产品使用说明书息则
GB/T9969
GB/T11463
电子测量仪器可靠性试验
GB16796—2009安全防范报设备安全要求和试验方法GB/T17626.2—2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-2006
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T18287-2013移动电话用锂离子蓄电池及蓄电池组总规范GB20815—2006视频安防监控数字录像设备GB/T25724、安全防范监控数字视音频编解码技术要求GA244人民警察警徽技术标准
GA/T947.1一2015单警执法视音频记录系统第1部分：基本要求GA/T947.4—2015单警执法视音频记录系统第4部分：数据接口3术语和定义
GB/T20815-2006.GA/T947.1一2015界定的以及下列术语和定义适用于本文件。为了便于使1
GA/T947.2—2015
用，以下重复列出了GB/T20815一2006，GA/T947.1—2015中的一些术语和定义。3.1
portablerecordingequipmentforlawenforcement执法记录仪
公安民警执法时随身佩带的集实时视音频摄录、照相和录音等功能于一体的取证技术装备。[GA/T947.1—2015.定义3.2]
video resolution
视频分辨率
设备回放出来的一赖图像能被人眼分辨出的像素数。3.3
视频频率
video frame rate
记录和回放的图像序列中每秒所包含的图像顿数。3.4
maximuminterval
最大记录间隔
连续图像分段记录过程中，相邻两个记录之间允许的最大时间间隔。[GB20815-—2006.定义3.13]
视音频同步
synchronization of video and audio回放时视频、音频信号的时间一致性，用同一视音频源的音频信号间的延迟时间来表示。瓷
[GB20815—2006.定义3.15]
分级与产品编码
执法记录仪按电池工作时间不同分为A，B两级级：电池应能支持执法记录仪连续摄录时间8h：B级：电池应能支持执法记录仪连续摄录时间4/h后录音时间4h。执法记录仪按视频性能不同分为：1、2、共三级，具体要求见表1。表1执法记录仪视频性能分级
视频分辨率
大于或等于1920×1/60
大于或等于1280×720
大于或等于704×576或720×4804.2产品编码
视频顿率
大于或等于25顿/S
大于或等手25顿/S
大于或等于25械/S
视频分辨力
大于或等于600线
大于或等于400线
大于或等于320载
执法记录仪产品编码由产品名称代码、生产厂代码、产品型号代码、产品分级代码和产品序号代码组成。产品名称代码用大写汉语拼音字母DSJ表示：生产厂代码为企业自定义代码，用三位大写英文字母或阿拉伯数字组合表示：产品型号代码用两位大写英文字母或阿拉伯数字组合表示：产品分级代码按4.1的要求用两位表示，第一位为电池工作时间分级代码，用一位大写英文字母表示，第二位为视性能分级代码，用一位阿拉伯数字表示；产品序号代码优先使用唯一的七位阿拉伯数字表示，2
DSI一国图四
DO00000
一产品序号代码
一产品分级代码
产品型号代码
生产厂代码
产品名称代码
GA/T947.2-2015
示例：生产厂代码为ACL，产品型号为B1型，产品序号为第0000001号的AI级执法记录仪产品，表示为：DSJ-ACLBIA10000001,
5通则
执法记录仪与管理平台的相互关系参见GA/T947.1-2015的图15.1
应能通过执法数据采集设备实现对执法记录仪执法数据的采赛养上传数据至管理服务器功能。5.2
有限公
6技术要求
6.1一般要求
设计要求
执法记录仪的设计应符合GA/T947.1—20现中5.1.5.2、5.5、5.6、5.8的要求执法记录仪的结构设计应符合人机工程的得点，适合于佩戴并便于固定，佩戴方向应可进行调6.1.1.2
节，垂直方向上下调节角度不低于45。摄录、录音相按键应按单手单键单次操作方式设计、6.1.1.3执法记录仪应使用不可更换的内置存修介质，执法记录仪应采用内置电池供电，电池仓的设计应遵循本质安全型设计，对于内置可更换电池6.1.1.4
的设备，如果由于装上错误型号电池或极性发可能会引起爆炸或着火的危险，则应当在电池盒或旁边标注警告标记，并在相关说明书中给出警售请句执法记录仪的音频采样题率不低于16kHz，码率不应低于32kbps，支持单声道或双声道。6.1.1.5
外观结构
执法记录仪表面应光洁、平整，不应有开裂、变形、划伤、毛刺、脱漆和缝隙等缺陷，额色、质地6.1.2.1
（纹理）不应有差异，不应有明显的污垢，边缘棱角不应有可能导致人体伤害的突起。6.1.2.2执法记录仪金属件表面应有防腐、防锈措施，不应有锈蚀及其他机械损伤，6.1.2.3执法记录仪镜头、显示屏等器件不应有裂缝、发暗、需斑、气泡、条纹和斑点等缺陷.表面镀膜不应出现不均匀擦伤等缺陷。
6.1.2.4执法记录仪的零部件应紧固无松动，可接插部件的接插件应可靠连接，开关、按键和其他控制部件的控制应灵活可靠，布局应方便实用。6.1.2.5具有引出线的执法记录仪的引出线应能承受20次直角弯曲后不折断，应能承受14.7N的拉力作用60s后不损伤。
外形尺寸
执法记录仪外形尺寸（背夹、外接设备除外）应小于或等于120mm×80mm×40mm（长×宽×高）。3
GA/T947.2—2015
6.1.4颜色
执法记录仪外表面主体颜色应为黑色6.1.5质量
执法记录仪质量（外接设备除外）应小于或等于220g6.1.6外壳防护等级
执法记录仪外壳防护等级应符合GB4208—2008中IP56的要求。6.1.7数据接口
执法记录仪的数据接口应符合GA/T947.4一2015中5.1的要求6.1.8驱动程序
执法记录仪应随机配备驱动程序，驱动程序应符合GA/T9472915中5.4的要求。
有限公
6.2基本功能
6.2.1取景预览
执法记录仪开机后应自动进入取景预览模式。6.2.2摄录
在取景预览模式下，按下相应键·执法记录仪应自动开始记录视音频信息按下停止键，执法记录仪应停止记录并且保存记录内容。6.2.3录音
在取景预览模式下，按下相应键，应自动开始记录音频信息：按下停止键，执法记录仪应停止记录并且保存记录内容。
6.2.4照相
在取景预览模式下，按下照相键应能拍照。6.2.5存储
执法记录仪应能存储日志图片、视音频信息6.2.6视音频同步记录
回放时，数字音频相对于视频图像不应存在明显的滞后或超前。记录/回放一段视频画面时，其中人物说话的口型和声音应基本一致。视音频信号的失步时间应小于或等于15。6.2.7本机浏览、检索和回放
执法记录仪应具有以时间等方式浏览和回放本机存储的视音频、音频照片等信息的功能。6.2.8字符叠加
执法记录仪应能在录制的视频和所拍照片中自动叠加信息，信息包括：产品序号、时间等。4
6.2.9操作提示及状态指示
GA/T947.2—2015
6.2.9.1执法记录仪应具有声音和/或振动方式操作提示功能，包括但不限于开/关机提示、摄录启动停止提示及录音启动/停止提示。6.2.9.2执法记录仪应能显示电池电量、充电状态、系统时间和存储余量等信息：开机、录音、摄录状态应有明显的光指示，开机状态指示应为绿色、录音状态指示应为黄色、摄录状态指示应为红色异常报警
执法记录仪应具有电池欠压，存储溢出报警功能，外接摄像头的执法记录仪应有视频丢失报警功能。电池欠压报警后电池剩余容量应能保证执法记录仪正常摄录不少于5min，但不超过30min。6.2.11
数据完整性
执法记录仪应对存储的数据加以保护，存储的数据不应被本机或未慢权的设备删除和覆盖。编码视频流应有防算改、防非法复制等认证措施（如：水印叠加），以保证原始数据的完整性。执法记录仪在出现异常问题时应能重启，重启后已保存的数据不应丢失或损坏日志记录
执法记录仪应能自动对设备的运行状态、开/关机时间、摄起始时间、录音起始时间和照相时间等操作进行日志记录，日志记录应准确，日志的读取和清除应通授权设备操作完成。朵
夜视功能
执法记录仪应具有夜视功能，在开启夜视功能后，有数拍摄距离应满足说明书的要求，且不低于3m，有效拍摄距离处应能看清人物面部特征，具有红外补光功能的设备·红外补光范围在3m处应覆盖摄景
录画面70%以上面积。
色彩还原
在环境照度不低于8001x条件下，执法己录仪显示及回放画面的颜色不应与被拍摄物额色有明显的偏色现象。
6.2.15充电
执法记录仪应能通过执法数据采集设备、随机配备的充电设备（如：专用适配器、车载充电器等）对电池充电：充电时应有明显的充电及完成状态指示6.2.16参数设置
执法记录仪应能通过随机软件或管理平台对警号、时间等信息进行设置。6.2.17
信息上传
执法记录仪应能上传数据信息。上传信息至少应包含：所记录的视音频、音频、照片、日志、执法记录仪的内部时间和存储器容量信息。6.2.18信息下载/接收
执法记录仪应能下载/接收数据信息。下载/接收信息至少应包含：）用于校准执法记录仪时间的信息·包括“年、月，日、时、分、秒”！5
GA/T947.2—2015
用于设定执法记录仪工作方式的信息，如读取记录数据、删除记录数据的控制指令等b)
视音频预录
执法记录仪应能在标称最大分辨率下预录触发前大于或等于10s的视音频信息重点文件标记
执法记录仪在摄录过程中应能通过一键操作的方式对重点文件进行标记，标记方式应为原文件名中包含IMP”，标记的文件应能在管理平台中进行检索，并可与其他文件进行区分。6.2.21
一键切换
执法记录仪应能在摄录时按下录音键保存当前录像文件后开始录音·东录音时按下摄录键保存当前录音文件后开始摄录
6.3扩展功能
6.3.1基本要求
执法记录仪可具有6.3.2～6.3.10之一或多种扩展功能，扩展功能的使用不应影响执法记录仪的外限
壳防护、摄录、录音及照相功能。6.3.2抓拍
执法记录仪在摄录过程中通过按下照相键应能抓拍与视频分辨率相同的照片，但不应影响正常的摄录。
6.3.3文本浏览
执法记录仪可进行常见的文本格式浏览，包据倡不限于txt、doc或pdf等格式。6.3.4遥控操作
执法记录仪可使用无线遥控方式完成全部或部分操作，如启动/停止摄录等。6.3.5
无线传输
执法记录仪可通过无线通信方文件或流的形式传输数据。数据访问控制
执法记录仪可通过口令等方式对访问执法记录仪的操作进行鉴权，可划分不同的访问授权等级6.3.7
卫星定位
执法记录仪可接收卫星数据并提供定位信息，应优先使用北斗卫星导航定位非接触式集成电路卡识读
执法记录仪可内置或外接非接触式集成电路卡读卡器。连接对讲机
执法记录仪可连接对讲机，为对讲机提供拾音器和扬声器。6
省电模式
GA/T947.2—2015
执法记录仪可具有省电模式，开机后可自动或通过人工方式进入省电状态：按下任意按键应能进入取景预览模式。
6.4性能
6.4.1显示屏
执法记录仪应具有彩色显示屏，显示屏对角线尺寸应大于或等于3.81cm（1.5in）。6.4.2显示屏亮度
执法记录仪应能在回放模式显示全场白测试信号。显示全场白测试信号时的最大亮度应大于或等于250cd/m。
6.4.3对比度
执法记录仪应能在回放模式分别显示全场白和全场黑测试信号的比应天于或等于400：1。
6.4.4视场角
全场白和全场黑测试信号亮度值执法记录仪摄像头的水平视场角在生产厂声明的所有解率条件下均应大于或等于90°6.4.5几何失真
执法记录仪记录的视频在生产厂声明的所有分辨率条件下几何失真应小于或等于20%。6.4.6视频性能
执法记录仪记录的视频应满足4.1表1中规定的视频性能级别之一的要求。6.4.7照片分辨力
执法记录仪拍摄的照片分辨力应大于或等于800线。永
6.4.8视频图像质量
执法记录仪记录的视题信息在显示及回放时，视频图像不应有明显的缺陷，物体移动时图像边缘不应有明显的锯齿状、拉毛、断裂和马赛克等现象。6.4.9存储格式
执法记录仪照片、音频、视音频文件应采用便于传输、压缩、编译、转换的格式。视音频文件应易于压缩转换为流媒体文件。照片应以JPEG格式保存。最大记录间隔时间
执法记录仪采用自动分段记录方式记录时，相邻两段间最大记录间隔时间应小于或等于0.1s。6.4.11
电源要求
6.4.11.1电池工作时间
执法记录仪应采用内置电池供电，电池工作时间根据实际工作需求应满足以下要求：7
GA/T947.2—2015
电池工作时间应满足4.1中A级或B级的要求；当电池容量不足可采用更换电池方式供电，在更换一次电池条件下应满足）项中的要求，更by
换电池时存储的信息不应丢失
6.4.11.2电池充电时间及可重复充电次数电池充电时间应小于或等于8h：可重复充电次数应大于300次，充放电300次时电池容量衰减不应大于20%
电池保护
电池保护应符合GB/T18287—2013的要求2存储介质容量
执法记录仪应能存储不低于10h的生产厂声明的视频性能分级下前动态视音频图像3按键响应时间
执法记录仪在取景模式下按键响应时间满足以下要求：V
摄录、录音、照相、暂停、播放功能按键响应时间应小a
数据查找、检索操作按键响应时间应小于2S。6.4.14
开/关机键
执法记录仪应具有独立的开/关机键。关机键应具防误操作功能。按
开机时间
执法记录仪从按下开机键到进入取景预览模式新用时间不应大于308音频质量
执法记录仪记录的音频信息在回放时晰流畅，不应有明显的停顿或含混。6.4.17
计时误差
执法记录仪的时间与标准时的决时误差应小于或等于3/天。6.5标识
6.5.1执法记录仪外表面上应有警微图案，警徽图案应符合GA244的规定。6.5.2执法记录仪外表面应有产品编码标识，标识可用一行或两行表示，当采用两行表示时，第一行为：产品名称代码、生产厂代码、产品型号代码、产品分级代码，第二行为：产品序号代码。6.5.3执法记录仪的开机、关机和功能键等操作按键应标有清晰、明确的标识标识应采用通用符号或中文进行标注，标识应不易被擦除，贴注方式时不应出现卷边。6.5.4
电池的额定容量、额定充电电压和正负极性应在电池本体上标明电磁兼容性
静电放电抗扰度
静电放电抗扰度试验应符合GB/T17626.2-2006中等级3的规定：接触放电，试验电压6kV：空8
