【YD通讯标准】 邮电工业工艺文件格式

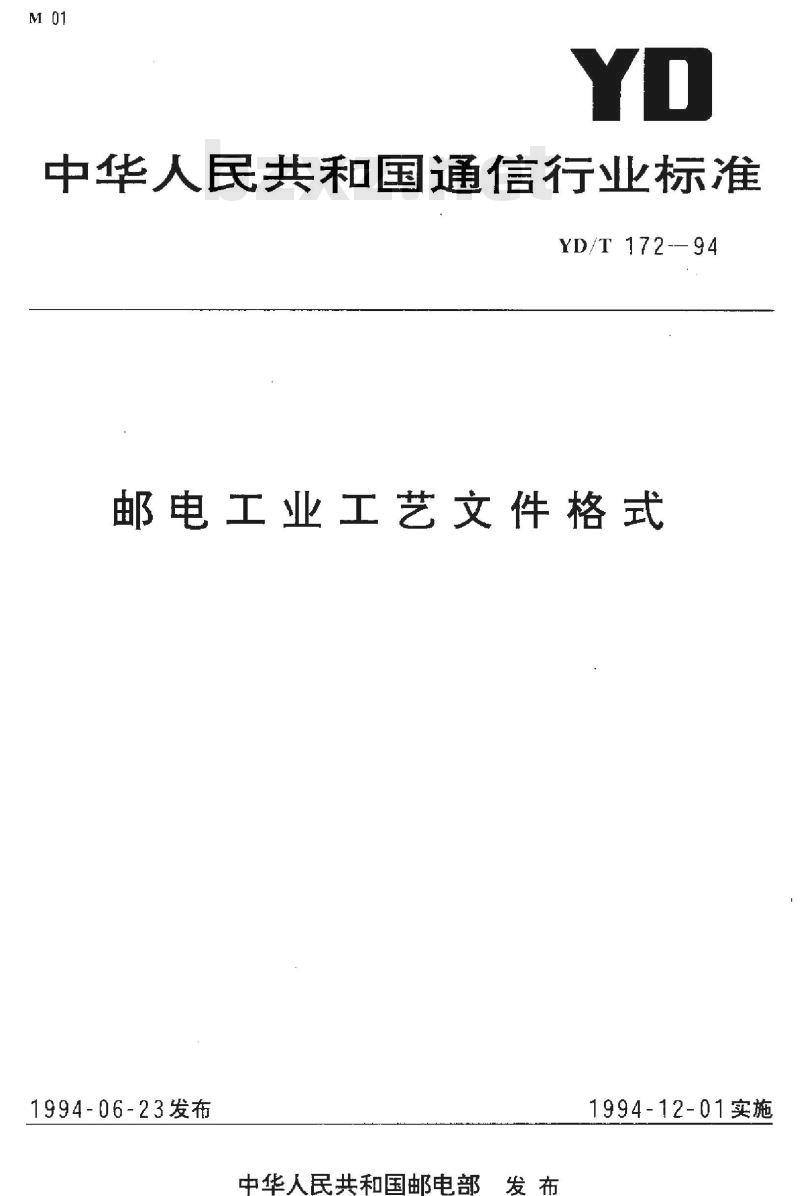

中华人民共和国通信行业标准
YD/T 172-—94
邮电工业工艺文件格式車
1994-06-23发布
中华人民共和国邮电部发布
1994-12-01实施
中华人民共和国通信行业标准
邮电工业工艺文件格式
主题内与适用范
#电产品1的
二品艺！
市标产定本业标学
25用标准
GTi 4s
Y166·
3工艺文件格式的草本幅面
基录作.1作他
1工艺标溢五标栏
件的有
作有戏的制系计所点
也件及放代1
中华人民共知国电邮1694C625乐Sk)
1S34121实
YD/T 172—94

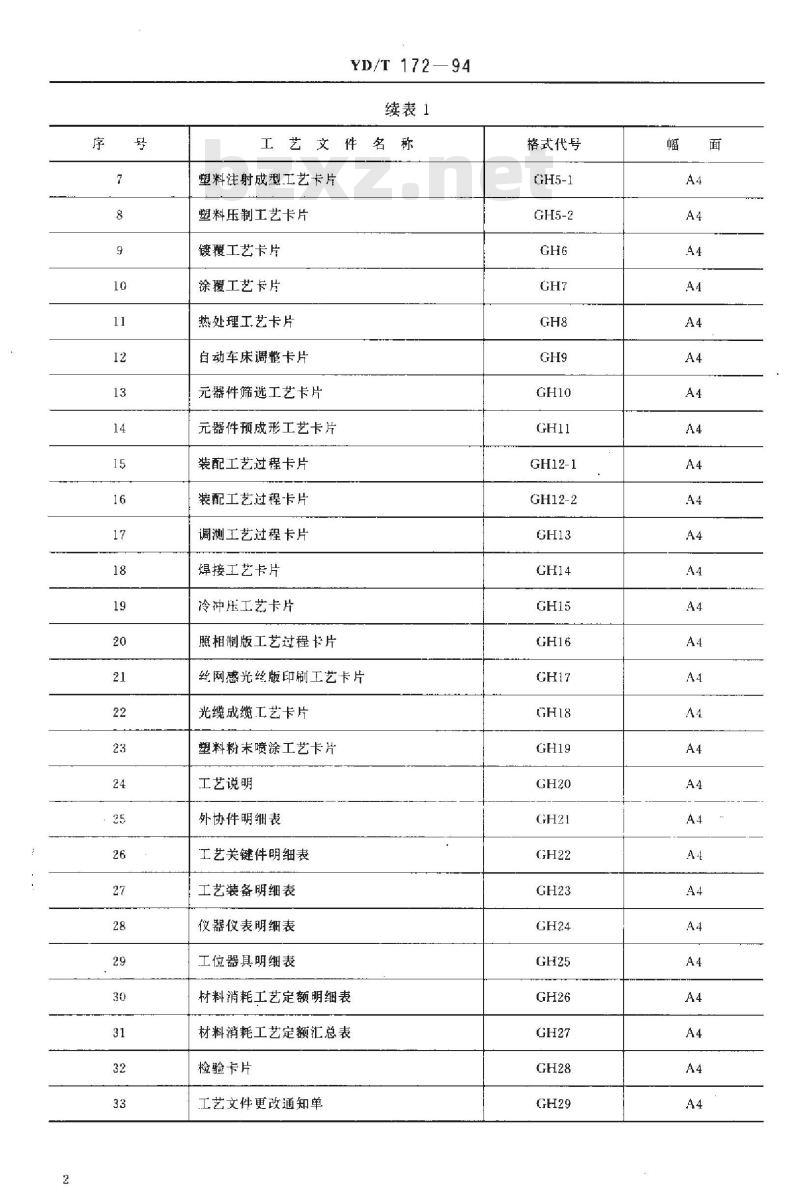

续表1
工艺文件名称
塑料注射成型工艺卡片
塑料压制工艺卡片bZxz.net
镀覆工艺卡片
涂覆工艺卡片
热处理工艺卡片
自动车床调整卡片
元器件筛选工艺卡片
元器件预成形工艺卡片
装配工艺过程卡片
装配工艺过程卡片
调测工艺过程卡片
焊接工艺卡片
冷冲压工艺卡片
照相制版工艺过程卡片
丝网感光丝版印刷工艺卡片
光缆成缆工艺卡片
塑料粉末喷涂工艺卡片
工艺说明
外协件明细表
工艺关键件明细表
工艺装备明细表
仪器仪表明细表
工位器具明细表
材料消耗工艺定额明细表
材料消耗工艺定额汇总表
检验卡片
工艺文件更改通知单
格式代号
GH12-1
GH12-2

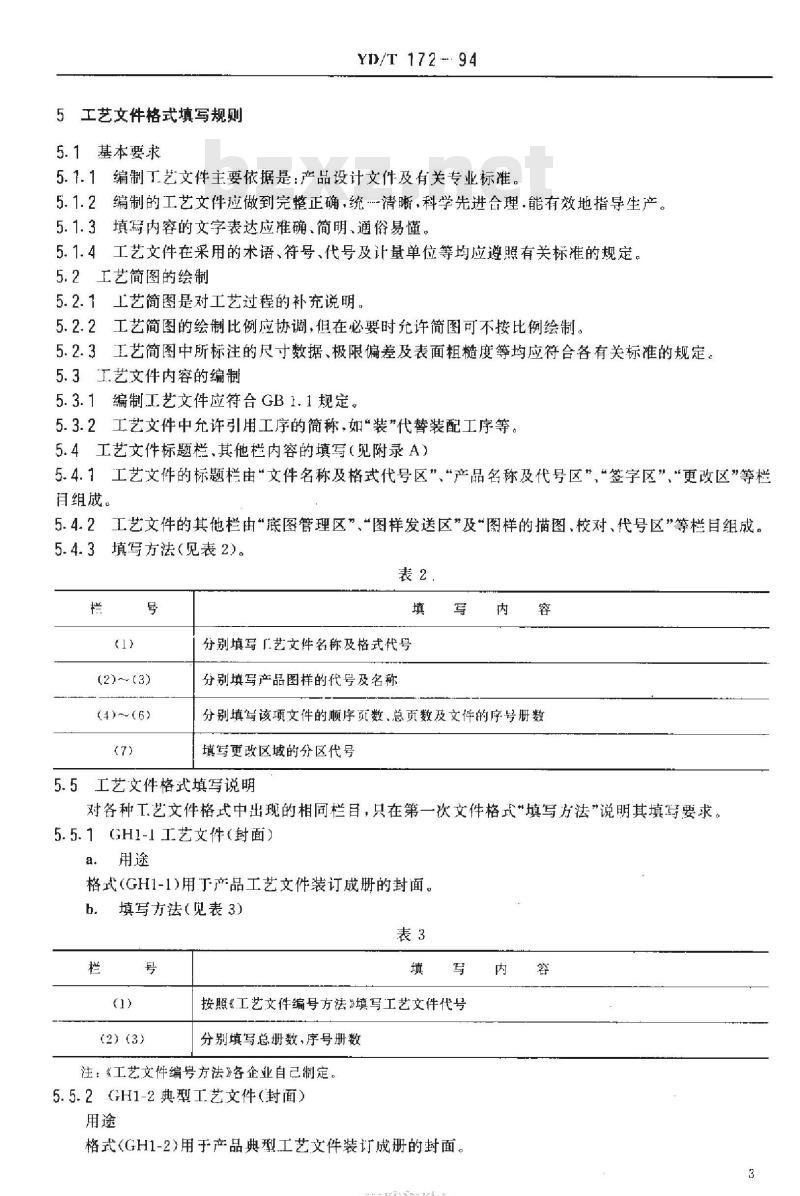

5工艺文件格式填写规则
5.1基本要求
YD/T172.94
5.1.1编制工艺文件主要依据是：产品设计文件及有关专业标准。5.1.2编制的工艺文件应做到完整正确，统-清晰，科学先进合理.能有效地指导生产。5.1.3填写内容的文字表达应准确、简明、通俗易懂。5.1.4工艺文件在采用的术语、符号、代号及计量单位等均应遵照有关标准的规定。5.2工艺简图的绘制
5.2.1工艺简图是对工艺过程的补充说明5.2.2
工艺简图的绘制比例应协调，但在必要时允许简图可不按比例绘制。工艺简图中所标注的尺寸数据、极限偏差及表面粗糙度等均应符合各有关标准的规定。5.2.3
5.3工艺文件内容的编制
5.3.1编制工艺文件应符合GB1.1规定。5.3.2工艺文件中允许引用工序的简称，如“装”代替装配工序等。5.4工艺文件标题栏、其他栏内容的填写（见附录A）5.4.1工艺文件的标题栏由“文件名称及格式代号区”“产品名称及代号区”“签字区”“更改区”等栏目组成。
5.4.2工艺文件的其他栏由“底图管理区”、“图样发送区”及“图样的描图、校对、代号区”等栏目组成。5.4.3填写方法（见表2）。
(2) ~(3)
(4)~(6)
分别填写厂艺文件名称及格式代号分别填写产品图样的代号及名称写
分别填写该项文件的顺序资数、总页数及文件的序号册数填写更改区域的分区代号
5.5工艺文件格式填写说明
对各种工艺文件格式中出现的相同栏目，只在第一次文件格式\填写方法”说明其填写要求。5.5.1GH1-1工艺文件（封面）
格式（GH1-1)用于产品工艺文件装订成册的封面。填写方法（见表3）
(2)（3)
按照《工艺文件编号方法》填写工艺文件代号分别填写总册数，序号册数
注：《工艺文件编号方法》各企业自己制定。5.5.2（GH1-2典型工艺文件（封面）用途
格式(GH1-2)用于产品典型工艺文件装订成册的封面。HiiKAoNiKAca

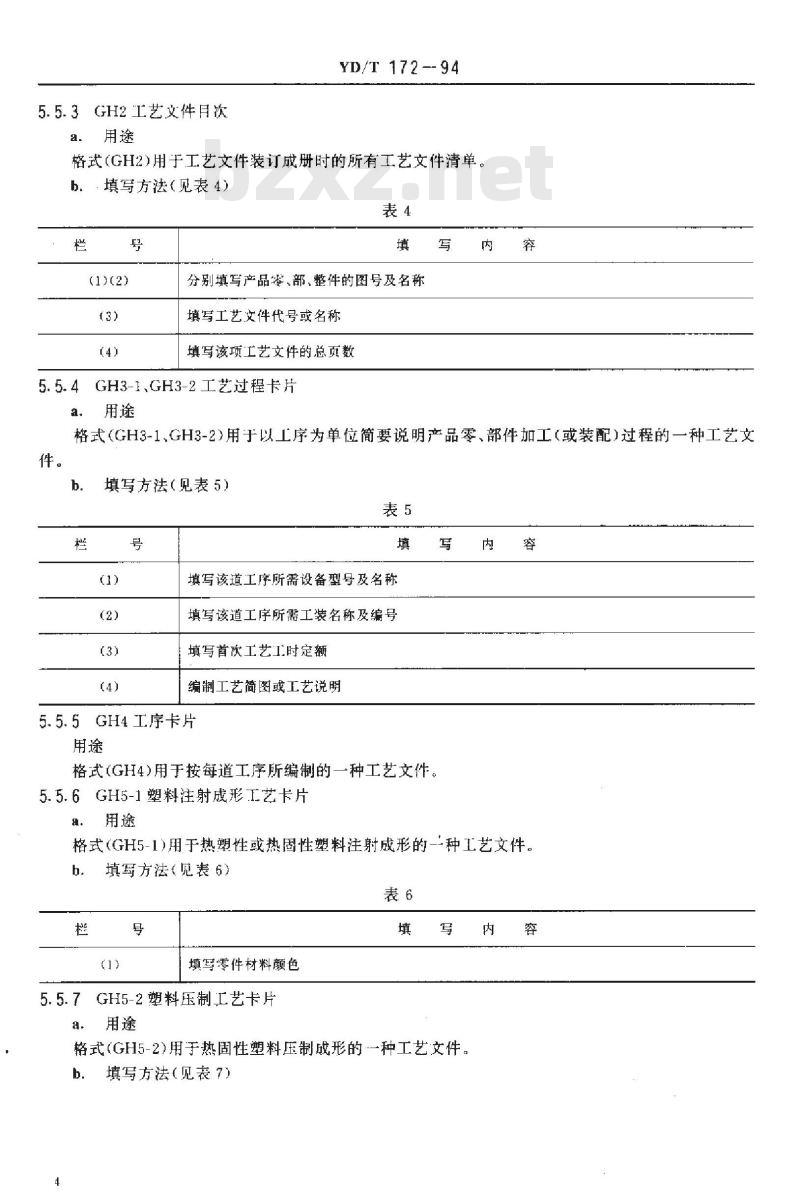

5.5.3GH2工艺文件月次
a.．用途　
YD/T 172-- 94
格式（GH2)用于工艺文件装订成册时的所有工艺文件清单。b．·填写方法（见表4）
(1)(2)
分别填写产品零、部、整件的图号及名称填写工艺文件代号或名称
填写该项工艺文件的总页数
5.5.4GH3-1、GH3-2工艺过程卡片a.
格式（GH3-1.GH3-2)用于以工序为单位简要说明产品零、部件加工（或装配）过程的一种工艺文件。
填写方法（见表5）
填写该道工序所需设备型号及名称填写该道工序所需工装名称及编号填写首次工艺工时定额
编制工艺简图或工艺说明
5.5.5GH4工序卡片
格式（GH4)用于按每道工序所编制的一种工艺文件5.5.6GH5-1塑料注射成形工艺卡片a.
格式（GH5-1)用于热塑性或热固性塑料注射成形的--种工艺文件b.
填写方法（见表6）
填写零件材料颜色
GH5-2塑料压制工艺卡片
1一种工艺文件。
格式(GH5-2)用于热固性塑料压制放形的b.
填写方法（见表7）
(1)(5)
YD/T 172-94
分别填写完成一次压制工艺过程各操作工步的工艺时间5.5.8GH6镀覆工艺卡片
格式（GH6)用于电化学方法给金属及非金属零件表面镀覆的工艺文件。5.5.9GH7涂覆工艺卡片
格式（GH7）用于产品零、部件表面形成涂覆层的工艺文件5.5.10GH8热处理工艺卡片
格式（GH8）用于产品金属零件在一定介质中加热、保温和冷却的工艺文件b.
填写方法（见表8)
绘制零件热处理工艺曲线图
5.5.11GH9自动车床调整卡片
格式（GH9)用于机械凸轮单轴纵切或六角自动车床工艺调整的工艺文件。b.
填写方法（见表9）
(1)(2)(3)
(4)(5)(6)
(7)-~(23)
(24)~-(26)
(27)~(42)
参考机床使用说明书，分别填写选定的切削速度而换算成的转数按凸轮计算结果，分别填写每零件主轴转数、生产率及每件所需的时间按凸轮计算结果和机床使用说明书的实际需要分别进行填写分别填写凸轮名称、编号及其他的工装附件按零件图样及凸轮计算数据分别按栏月逐项填写5.5.12GH10元器件筛选工艺卡片a.
格式(GH10)用于对元器件筛选的工艺文件。填写方法（见表10）
填写有关组件，部件等产品代号填写元器件所在产品中的位置
5.5.13GH11元器件预成形工艺卡片填
KAoNi KAca
YD/T 172—94
格式（GH11)用于元器件引出线形加工的工艺文件。b．填写方法（见表11）
(2)(3)
填写内
填写元器件加工成形的工艺名称（如元器件弯脚形）容
分别填写对元器件的成形要求及垒标尺于（如在组件、部件上的坐标位置尺寸）5.5.14GH12-1GH12-2装配工艺过程卡片a.
格式（GH12-1，GH12-2）用于将零件或部件进行配合和连接，使之装配为半成品或成品的工艺文件。
填写方法（见表12）
分别填写装人件与辅助材料的代号、名称及规程和数量5.5.15GH13调测工艺过程卡片
格式（GH13）用于对产品进行调整测试工艺的文件。5.5.16GH14焊接工艺卡片
格式（GH14）用于产品零、部件进行焊接的工艺文件。5.5.17GH15冷冲压T艺卡片
a。用途
格式（GH15）用于产品零、部件进行冷冲压的工艺文件。填写方法（见表13）
填写冲压过程中所使用的润滑剂等辅助材料5.5.18GH16照相制版工艺过程卡片用途
格式（GH16)用于照相制版的工艺文件。5.5.19GH17丝网感光丝版印刷工艺卡片用途
格式（GH17)用于丝版印刷的工艺文件。5.5.20GH18光缆成缆工艺卡片
格式(GH18)用于光缆成缆的工艺文件5.5.21GH19塑料粉末喷涂工艺卡片格式（GH19)用于静电塑料粉末喷涂的工艺文件。6
5.5.22GH20工艺说明
a．用途
YD/T 172—94
格式（GH20）是各种工艺规程的辅助卡片，供画简图、表格及文字说明用。也可供编制规定格式以外的其他工艺文件时使用。
b．填写方法
按工艺文件内容的具体要求进行编制。5.5.23GH21外协件明细表
a．用途
格式（GH21)用于产品工艺所有外协件的汇总。b.
填写方法（见表14）
分别填写属于本企业工艺装备的名称或编号5.5.24GH22工艺关键件明细表
格式（GH22)工艺中技术要求高、工艺难度大的零部件汇.总。5.5.25GH23工艺装备明细表
a．用途
格式（GH23）用于产品工艺所需的全部工艺装备的汇总。填写方法
按格式中栏目要求分别逐项填写。5.5.26GH24仪器仪表明细表
格式（GH24)用于产品工艺所需全部仪器仪表的汇总。b
填写方法（见表15）
(13(2)(3)
分别填写仪器仪表的标准或非标准型号及名称填写生产线所需数量
5.5.27GH25工位器具明纽表
格式(GH25)用于产品过程中，在各种工位和周期过程中必须具备的各种工位器其的汇总。b.
填写方法（见表16）
按本单位的编号填写
填写每个工位器具所能容纳的零、部件或产品的数堆容
按工艺路线填写该工位器具零、部件所经过的车间、工段（班、组）的名称7
HKAoNiKAca
5.5.28GH26材料消耗工艺定额明细表a．用途
YD/T 172---94
格式（GH26）用于产品零件实体材料的消耗工艺定额的汇总b.
填写方法（见表17）
填写该零件在产品整机中的总数量填写材料计量单位
GH27材料消耗工艺定额汇总表
格式（GH27）用于产品材料消耗工艺定额汇.总。b．填写方法
按工艺文件内容的具体要求进行填写5.5.30GH28检验卡片
格式（GH28）用于产品质检验的工艺文件。b.
填写方法（见表18）
填写自检或专检等检验方法
5.5.31GH29工艺文件更改通知单a.
格式（GH29)用于产品结构、工艺、材料等变更需填写的文件。填写方法（见表19）
填写具体更改原因，如设计更改、工艺改进、贯彻标准等填写工艺文件更改通知单开始执行日期填写因更改而引起的半成品、压制品的处理意见用勾划定更改性质
二艺式基本尺
-1)KSrKA)
YD/T 172
事（4）族
（）#
风志案
“菌辑
工艺文件格式
-1)KSrKA)
