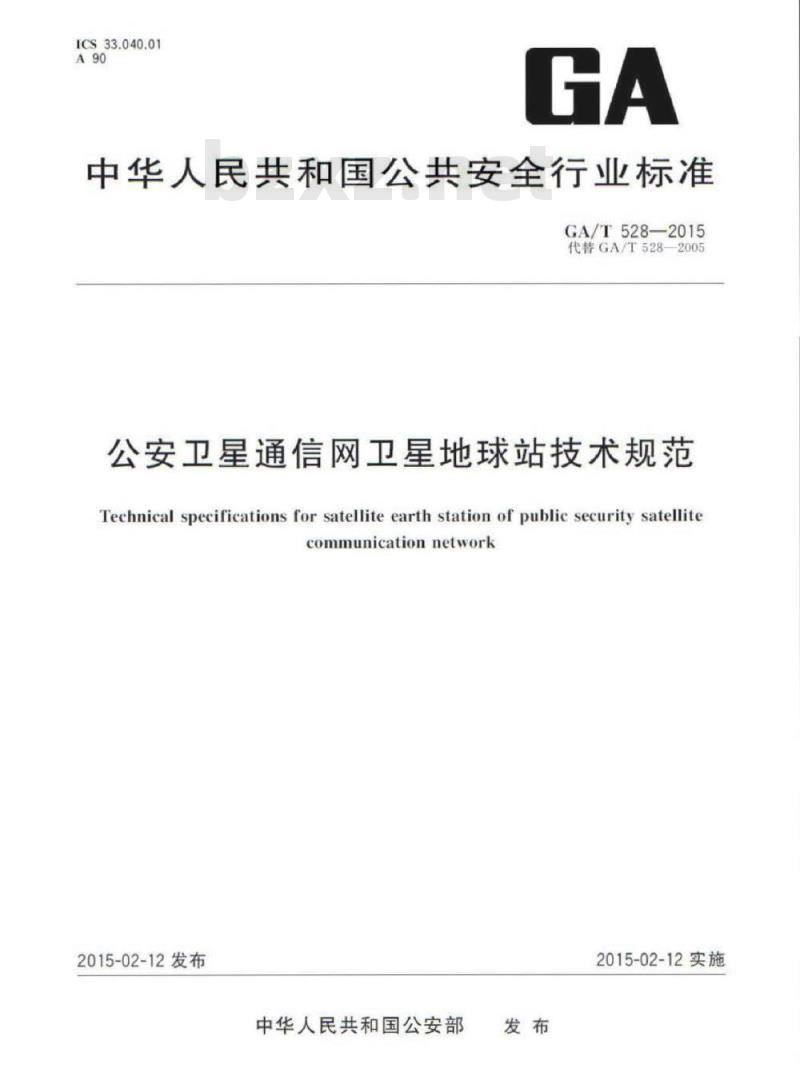

ICS33.040.01
中华人民共和国公共安全行业标准GA/T528—2015
代替GA/T528—2005
公安卫星通信网卫星地球站技术规范Technical specifications for satellite earth station of public security satellitecommunicationnetwork
2015-02-12发布
中华人民共和国公安部
2015-02-12实施
规范性引用文件
术语、定义和缩略语
3.1术语和定义
缩略语
总体要求
技术体制
网络结构
系统组成及分类
4.4功能要求
性能要求
卫星地球站系统配置要求
固定地球站配置要求
移动地球站配置要求
主要设备性能要求
卫星天线
射频单元
基带传输设备
业务终端设备
环境适应性要求
运载平台
车载平台
船载平台
GA/T528—2015

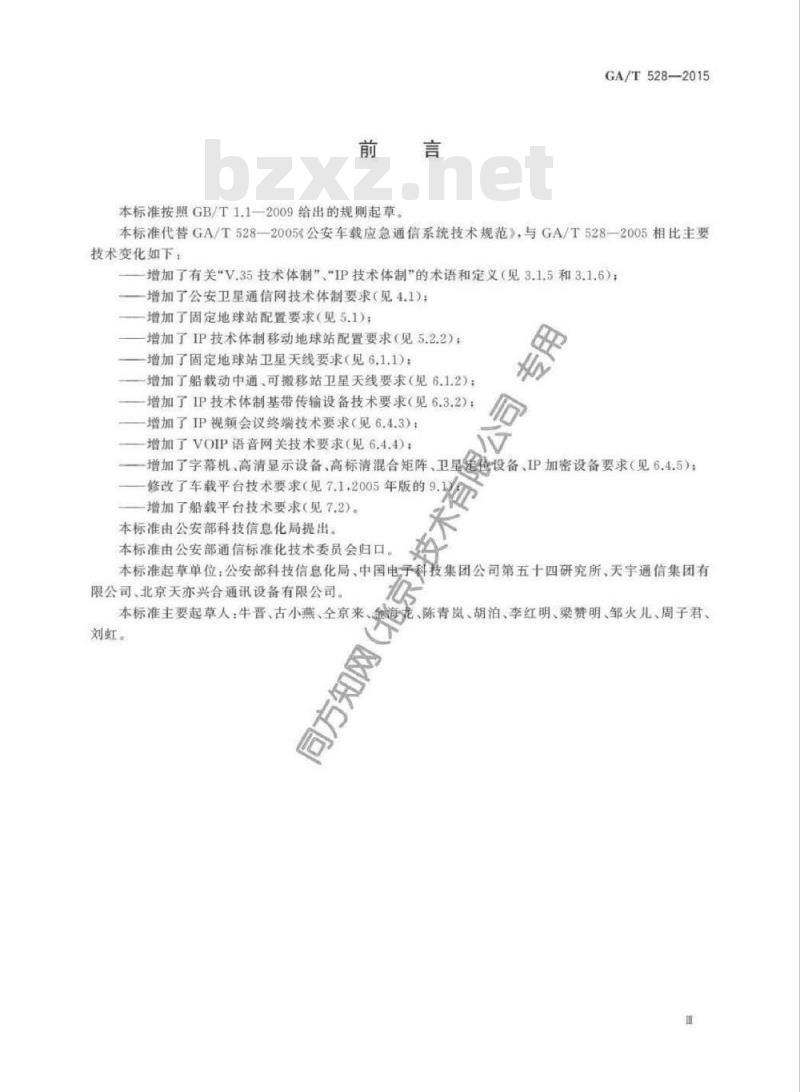

本标准按照GB/T1.1-2009给出的规则起草。GA/T528—2015
本标准代替GA/T528-—2005公安车载应急通信系统技术规范》，与GA/T528—2005相比主要技术变化如下：
增加了有关\V.35技术体制”“IP技术体制\的术语和定义（见3.1.5和3.1.6）：增加了公安卫星通信网技术体制要求（见4.1）：增加了固定地球站配置要求（见5.1）；增加了IP技术体制移动地球站配置要求（见5.2.2）：一增加了固定地球站卫星天线要求（见6.1.1）：一增加了船载动中通，可搬移站卫星天线要求（见6.1.2）：-增加了IP技术体制基带传输设备技术要求（见6.3.2)：-增加了IP视频会议终端技术要求（见6.4.3）；增加了VOIP语音网关技术要求（见6.4.4)：一增加了字幕机、高清显示设备、高标清混合矩阵、卫星定售设备、IP加密设备要求（见6.4.5）；修改了车载平台技术要求（见7.1.2005年版的9.1增加了船载平台技术要求（见7.2）。本标准由公安部科技信息化局提出。本标准由公安部通信标准化技术委员会妇口。本标准起草单位：公安部科技信息化局、中国电子科技集团公司第五十四研究所、天宇通信集团有限公司、北京天亦兴合通讯设备有限公司。本标准主要起草人：牛晋、古小燕、全京来、金海龙、陈青岚、胡泊、李红明、梁赞明、邹火儿、周子君、刘虹。

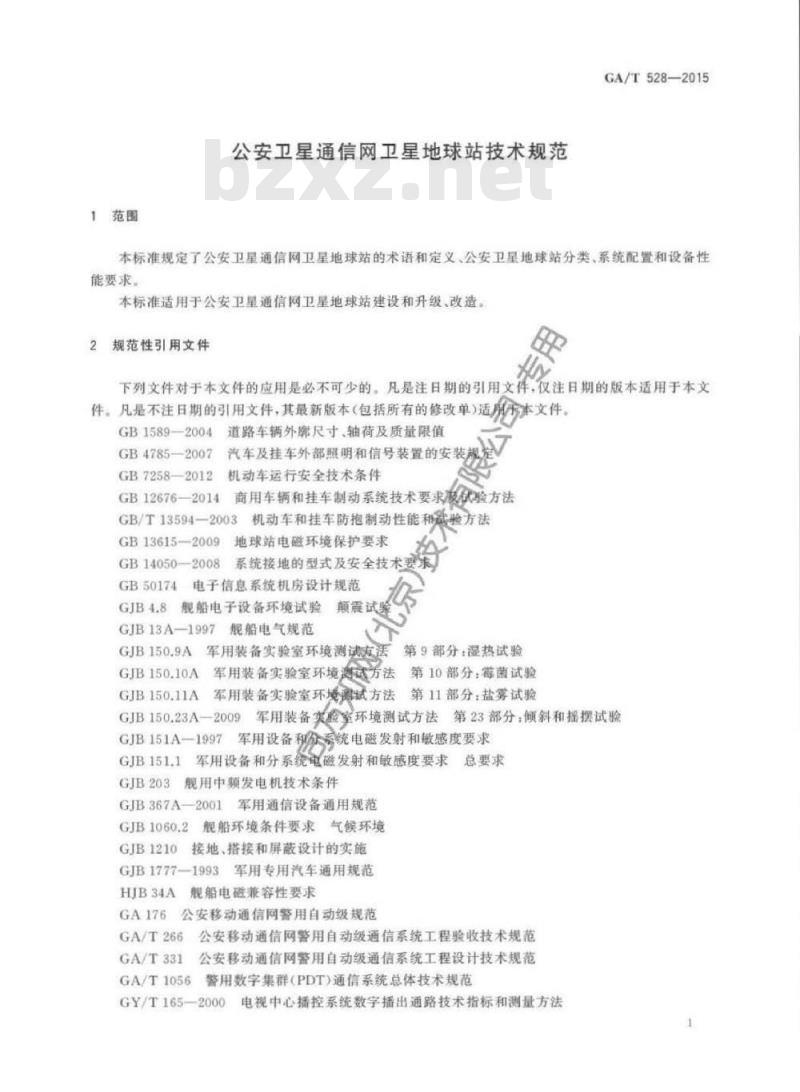

1范围
公安卫星通信网卫星地球站技术规范GA/T528—2015
本标准规定了公安卫星通信网卫星地球站的术语和定义、公安卫星地球站分类、系统配置和设备性能要求。
本标准适用于公安卫星通信网卫星地球站建设和升级、改造。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适扇于本文件GB1589—2004
GB4785—2007免费标准bzxz.net
GB72582012
道路车辆外席尺寸、轴荷及质量限值汽车及挂车外部照明和信号装置的安装援哈
机动车运行安全技术条件
GB12676—2014
商用车辆和挂车制动系统技术要求液代验方法GB/T13594—2003
GB13615—2009
GB14050—2008
GB50174
机动车和挂车防抱制动性能和鑫验方法地球站电磁环境保护要求
系统接地的型式及安全技术要求电子信息系统机房设计规范
颠震试验
舰船电子设备环境试验
GJB13A-1997
舰船电气规范
GJB150.9A
GJB150.10A
GJB150.11A
军用装备实验室环境测试方法
第9部分：湿热试验
军用装备实验室环境测试方法第10部分：霉菌试验军用装备实验室环境测试方法第11部分：盐雾试验GJB150.23A—2009
GJB151A-1997
军用装备实验室环境测试方法第23部分：倾斜和摇摆试验军用设备利分系统电磁发射和敏感度要求军用设备和分系统电磁发射和敏感度要求总要求GJB1511
GJB203
舰用中发电机技术条件
GJB367A—2001
GJB1060.2
GJB1210
军用通信设备通用规范
舰船环境条件要求气候环境
接地、搭接和屏蔽设计的实施
GJB1777-1993军用专用汽车通用规范HJB34A
舰船电磁兼容性要求
公安移动通信网警用自动级规范GA/T266
GA/T331
GA/T1056
公安移动通信网警用自动级通信系统工程验收技术规范公安移动通信网鉴用自动级通信系统工程设计技术规范警用数字集群（PDT）通信系统总体技术规范GY/T165-2000
电视中心播控系统数字播出通路技术指标和测量方法GA/T528-—2015

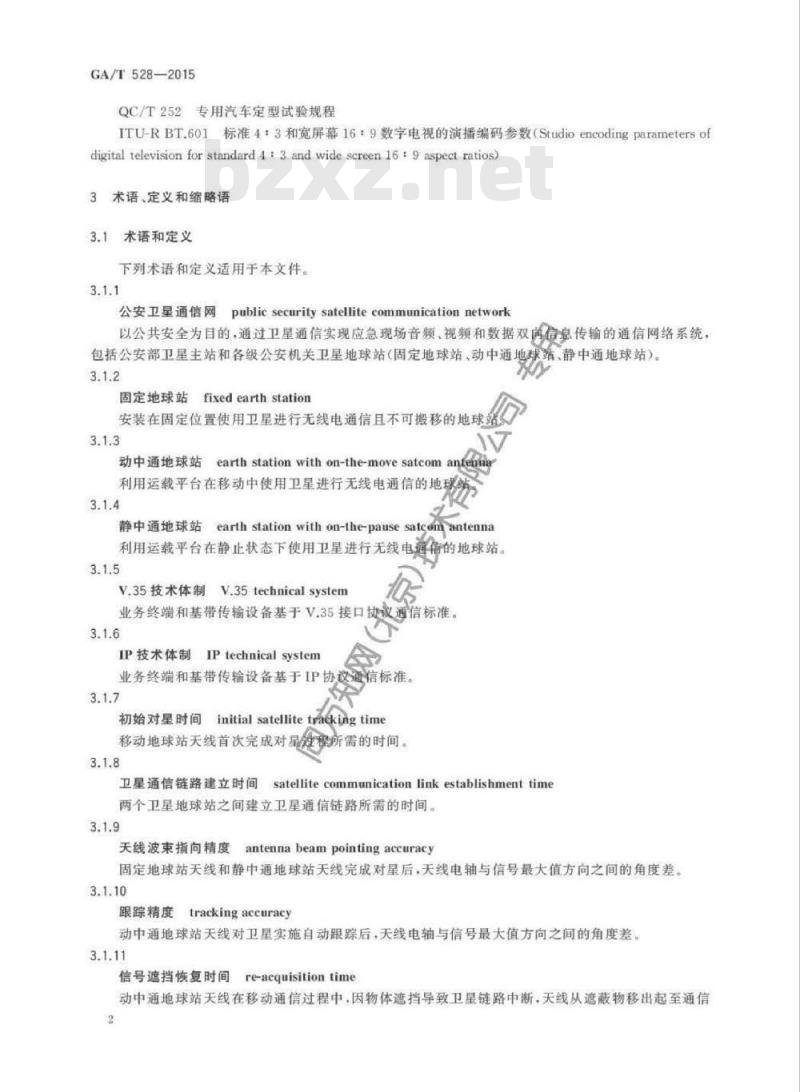

QC/T252专用汽车定型试验规程
ITU-RBT.601标准4：3和宽屏幕16：9数字电视的演播编码参数（Studioencodingparametersofdigital television for standard 4: 3 and wide screen 16:9 aspect ratios)3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
公安卫星通信网
publicsecuritysatellitecommunicationnetwork以公共安全为目的，通过卫星通信实现应急现场音频、视频和数据双尚信息传输的通信网络系统，包括公安部卫星主站和各级公安机关卫星地球站（固定地球站、动中通地球站、静中通地球站）。X
固定地球站
fixedearth station
安装在固定位置使用卫星进行无线电通信且不可搬移的地球站3.1.3
earth stationwith on-the-move satcomanfenma动中通地球站
利用运载平台在移动中使用卫星进行无线电通信的地球站3.1.4
earth stationwith on-the-pause satcom antenna静中通地球站
利用运载平台在静止状态下使用卫星进行无线电通信的地球站。3.1.5
V.35技术体制V.35technicalsystem业务终端和基带传输设备基于V.35接口协议通信标准。3.1.6
IP技术体制
IPtechnicalsystem
业务终端和基带传输设备基于IP协议通信标准。3.1.7
初始对星时间
initial satellitetrackingtime移动地球站天线首次完成对星在程所需的时间。3.1.8
卫星通信链路建立时间satellitecommunicationlink establishmenttime两个卫星地球站之间建立卫星通信链路所需的时间。3.1.9
天线波束指向精度
antenna beampointingaccuracy固定地球站天线和静中通地球站天线完成对星后，天线电轴与信号最大值方向之间的角度差。3.1.10
跟踪精度trackingaccuracy
动中通地球站天线对卫星实施自动跟踪后，天线电辅与信号最大值方向之间的角度差。3.1.11
信号遮挡恢复时间
re-acquisitiontime
动中通地球站天线在移动通信过程中，因物体遮挡导致卫星链路中断，天线从遮蔽物移出起至通信2
链路重新建立的时间。
初始对星精度
firsttrackingaccuracy
动中通地球站完成初始对星，天线电轴与信号最大值方向之间的角度差。3.1.13
卫星网管系统
satellite network management system对卫星频率资源和卫星地球站管理、调度、监测的系统。3.2缩略语
下列缩略语适用于本文件。
8PSK：八相相移键控（8PhaseShiftKeying）BER：比特误码率（BitErrorRatio）BPSK：二相相移键控（BinaryPhaseShiftKeying）BUC：上变频单元（BlockUpConverter）DAMA：按需分配多路寻址（DemandAssigned MultipleAcde）EIRP：有效全向辐射功率（EffectiveIsotropicRadiatedPFDMA：频分多址（FrequencyDivisionMultipleAccFEC：前向纠错（ForwardErrorCorrection）LNA：低噪声放大器（LowNoiseAmplifier）LNB：低噪声变频放大器（LowNoiseBlockconveODU：室外单元（OutDoorUnit）QPSK：四相相移键控（QuadraturePhaseShieying）SCPC：单路单载波（SingleChannelPerCarrierTDM：时分复用（TimeDivisionMultiplexingTDMA：时分多址（TimeDivisionMulipleAccess）VSWR：电压驻波比(VoltageStangWave Ratio)4总体要求
技术体制
公安卫星通信网技术体制应符合如下要求：公安卫星通信网采用FDMA和DAMA技术体制，工作频段为Ku波段；a)
GA/T528—2015
公安卫星通信网的网管系统在多转发器上按需分配卫星频率资源，同时对卫星通信链路、设备b)
参数和状态进行监测和控制：
公安卫星通信网使用Turbo前向纠错和BPSK、QPSK、8PSK调制解调方式：d
公安卫星通信网内业务终端和基带传输设备由自前基手V.35接口协议通信标准，逐步过渡到基于IP协议通信标准，在过渡期，基于V.35接口协议通信标准的设备与基于IP协议通信标准的设备通过模拟转接方式互联互通：e)
公安边防、消防、警卫卫星通信网内业务终端和基带传输设备基于IP协议通信标准。3
GA/T528—2015
网络结构
公安卫星通信网由公安部卫星主站、各级公安机关固定地球站及移动地球站组成，采用多级星状组网和单跳网状网混合组网模式，公安部卫星主站对网内卫星地球站实时管理和调度。网络结构见图1，公安边防卫星通信网由边防局卫星主站和移动地球站组成，采用星状网组网模式，边防局卫星主站对网内卫星地球站实时管理和调度。公安消防卫星通信网由消防局卫星主站、总队固定站及移动地球站组成，采用星状网和单跳网状网混合组网模式，消防局卫星主站对网内卫星地球站实时管理和调度。公安警卫卫星通信网由警卫局卫星主站、各省局固定站及移动地球站组成，采用星状网和单跳网状网混合组网模式，警卫局卫星主站对网内卫星地球站实时管理和调度。公安卫星通信网与公安边防、消防、警卫卫星通信网通过地面电路互联心通V
公安消防卫星通信网
公安部卫星主站
省、市固定地球站！
省、市固定地球站2
系统组成及分类
系统组成
公安卫星
翻线动中通地球器
车我动中通地球站
公安警卫卫星通信网
可搬移地球站
车载静中通地球站
公安边防卫星通信网
公安卫星通信网网络结构图
公安卫星通信网卫星地球站主要设备包括天线、射频单元、基带传输设备、业务终端等，系统组成见图2。
周定站天线
射题单元
基普传输设备
业务终站
语音数据图像
卫星网管
各级公安机关固定地球站
4.3.2分类
网管中心
密管中心
固定站天线
射颠单元
基带传输设备
业务终染
公安部卫星卡站
卫星网管
图2公安卫星通信网系统组成图
GA/T528—2015
移动站天线
时频单元
基带传输设备
业务资端
移动地球站
公安卫星通信网地球站按类型分为固定地球站和移动地球站，移动地球站分为动中通地球站和静中通地球站，动中通地球站分为车载动中通地球站和船载动中通地球站，静中通地球站分为车载静中通地球站和可搬移地球站。
功能要求
固定地球站功能要求
固定地球站应具备以下功能：
实现与公安卫星通信网内其他地球站视额、音频和数据的双向信息传输：具备由公安卫星通信网网管系统关闭信号发射的功能：支持加密通信：
移动地球站功能要求
移动地球站应具备以下功能：
具备现场图像和声音的采集功能，实现与公安卫星通信网内其他地球站视额、音频和数据的双a)
向信息传输：
GA/T528—2015
具备由公安卫星通信网网管系统关闭信号发射的功能；支持加密通信：
支持无线单兵终端设备接人：
具备接人公共移动通信网的能力（LTE、TD-SCDMA.WCDMA、CDMA2000.GSM等）：实时提供卫星天线的位置、俯仰、方位、极化数据并显示。性能要求
公安卫星通信网卫星地球站应满足以下性能要求：a)
固定地球站支持最大上行传输速率不小于8Mbit/s.不少于4路语音、1路图像和1路数据：移动地球站（除可搬移地球站）能支持最大上行传输速率不小于Mbit/s，不少于4路语音、b)
1路图像和1路数据：
可搬移地球站最大上行传输速率不小于2Mbit/s。不少于2路者、1路图像和1路数据。卫星地球站系统配置要求
固定地球站配置要求
V.35技术体制固定地球站配置要求V.35技术体制固定地球站配置要求如图3所示。桐
有限公
国定球站天线系统
额谱仪
编解码器
分路器
业务调制解调器
加器机
复用器
路由器
网管控制信令
（公安网）
语查网关
图3V.35技术体制固定地球站配置图IP技术体制固定地球站配置要求5.1.2
IP技术体制固定地球站配置要求如图4所示。固定地球站天线系统
频谱仪
供电要求
榆解码器
分路器
调制解调器
加密机
网路交换机
数钢终编
网管控制信令
（公安网）
音网关
图4IP技术体制固定地球站配置图GA/T528—2015
固定地球站具备三相380V.5标准市电，电压波动土10%，容量大于15kVA，并同时配备UPS电源。
选址要求
固定地球站天线站址的电磁环境应符合GB13615一20095.1.5
防雷和接地要求
固定地球站防雷和接地设计应符合以下要求：a)
机房工作接地，保护接地和防雷接地采用同一接地系统，接地电阻不大于2Q：天线周边加装高于天线的避雷针，使天线处于避雷针30角保护范围内，并且接地良好：天线应与周围建筑物保持足够的安全距离，并采取有效可靠的保护措施。7
GA/T528-—2015
机房要求
机房设计应符合GB50174。机房应铺设防静电活动地板，地板安装牢固可靠、外观平整：并分别设有强电，弱电和信号线缆走线槽，走线槽应设有接地点，并与大地可靠连接，任意两点通路接地电阻不大于4Q：设备机柜电源插座应具有接地保护，不与照明电源同一回路。机房还应满足以下要求：a)
设立正常照明、保证照明和应急照明系统，主设备及操作位置光照度不小于801x：机房内外配备必要的安全保障设施，如灭火器、避雷针、电源线及信号线避雷器等：具有空调设备，保证室内温度在15℃～30℃范围内，相对湿度在10%~75%（25℃时）范围内
具备机房防震、防霉、防尘、防静电等措施。d)
移动地球站配置要求
V.35技术体制移动地球站配置要求V.35技术体制移动地球站配置要求如图5所示。移动地球站天线系线
频谱收
分路器
网管调制解调器
编解码器
加密机
复用器
路由器
合路器
业务调副解调器
讲育网关
图5V.35技术体制移动地球站配置图5.2.2IP技术体制移动地球站配置要求IP技术体制移动地球站配置要求如图6所示。8
频谱仪
编解码器
移动地球站天线系统
调制解调器
加密机
网络交换机
数据终端
图6IP技术体制移动地球站配置图主要设备性能要求
卫星天线
固定地球站卫星天线要求
天馈系统要求
知网(北京）：
固定地球站天馈系统应符合如下技术要求：a)
天线口径不小于4.5m：
语音网关
工作频段：12.25GH2~12.75GHz（接收）.14.0GHz~14.5GHz（发射）：天线发射特性（偏轴增益）应符合卫星运营商人网技术要求：在整个工作频段内，天线增益不小于53dB；天线轴向交叉极化不小于35dB
天线系统G/T不小于31.9dB/K（20仰角，LNA噪声温度为60K）；在雨雪冰冻区域建站，固定站天线主反射面和馈源口面具备融雪除冰功能。伺服跟踪系统要求
固定地球站伺服跟踪系统应符合如下技术要求：a)
天线跟踪方式：手动跟踪和步进跟踪：天线控制器具有对方位、俯仰和极化电动调整功能：天线波束指向精度小于五分之一接收半功率波束宽度。GA/T528—2015
