ICS33.030

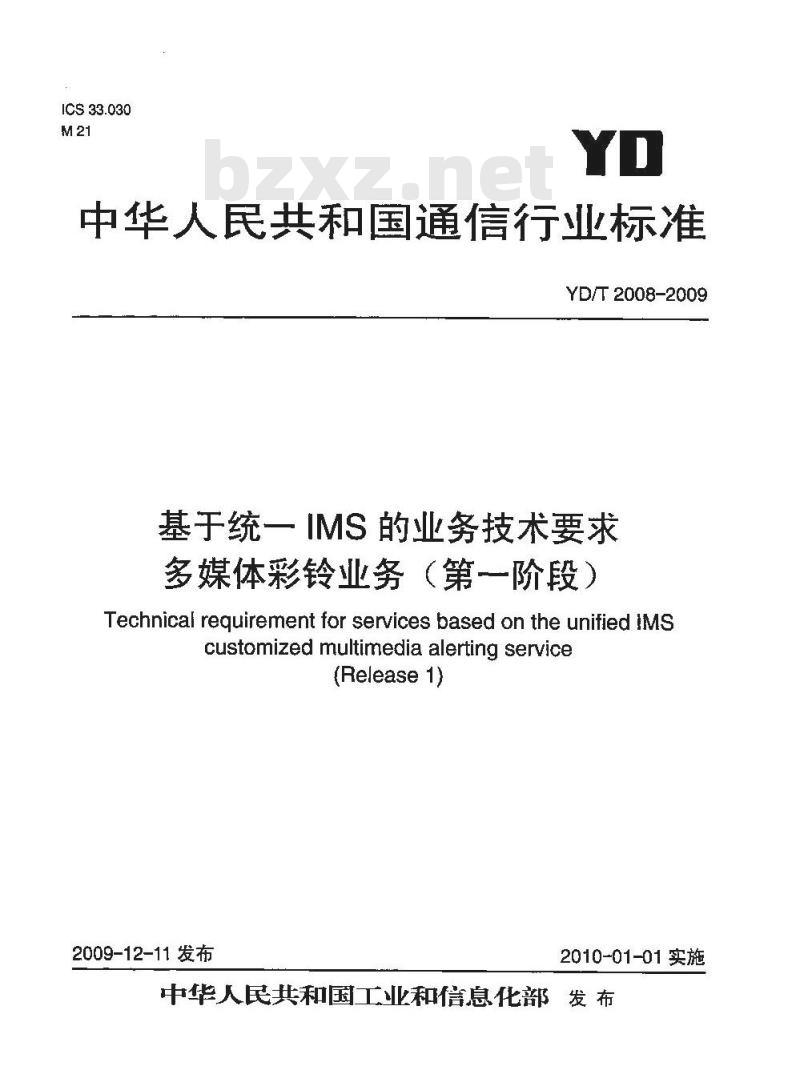

中华人民共和国通信行业标准
YD/T 2008-2009
基于统一IMS的业务技术要求
多媒体彩铃业务（第一阶段）
Technical requirement for services based on the unified iMscustomized multimedia alerting service(Release1)
2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部发布前言·

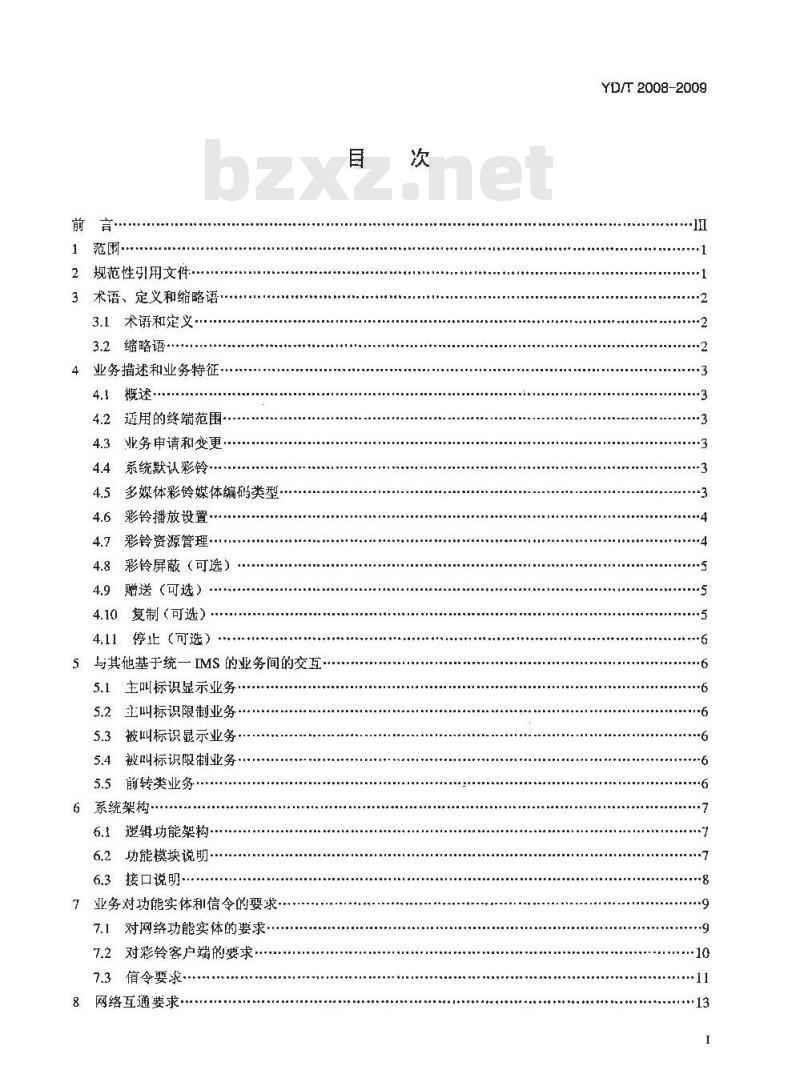

1范围··
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语
4业务描述和业务特征·
适用的终端范围·
业务申请和变更·
系统默认彩铃
多媒体彩铃媒体编码类型
彩铃播放设置·
彩铃资源管理
4.8彩铃屏蔽（可选）
赠送（可选）
复制(可选）
4.11停止（可选）
5与其他基于统一IMS的业务间的交互·主叫标识显示业务…
5.2主叫标识限制业务·
5.3被叫标识显示业务，
被叫标识限制业务，
5.5前转类业务
6系统架构
逻辑功能架构-
功能模块说明
6.3接口说明
7业务对功能实体和信令的要求·7.1对网络功能实体的要求
7.2对彩铃客户端的要求·
7.3信令要求
网络互通要求
IKAONIKAa
YD/T 2008-2009
YD/T 2008-2009

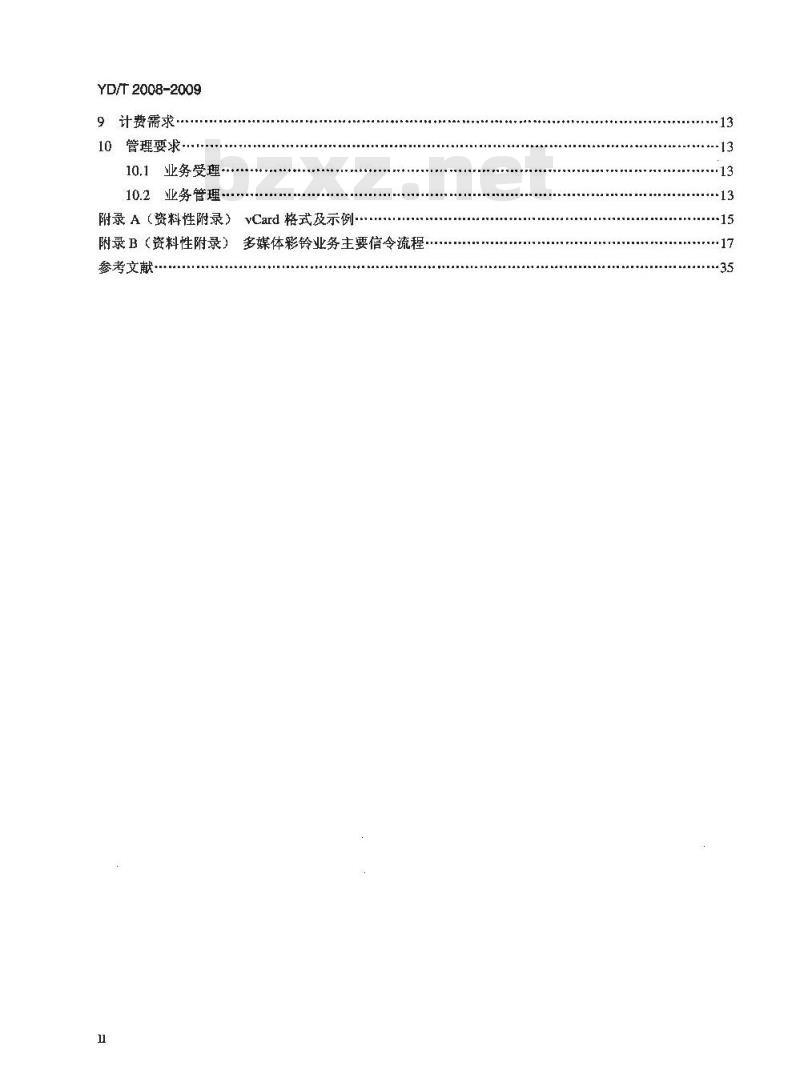

9计费需求
10管理要求
10.1业务受理
10.2业务管理….
附录A（资料性附录）
vCard格式及示例
附录B（资料性附录）多媒体彩铃业务主要信令流程.参考文献

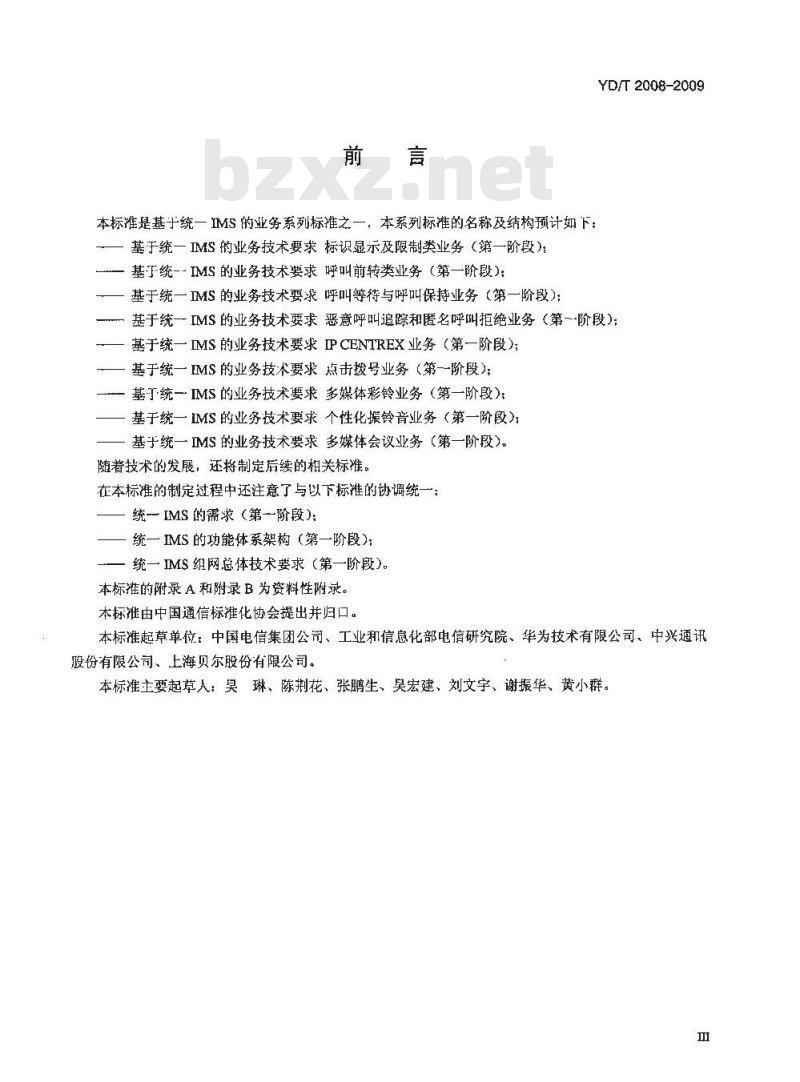

本标准是基于统一IMS的业务系列标准之一，本系列标准的名称及结构预计如下：一基于统一IMS的业务技术要求标识显示及限制类业务（第一阶段)：一基于统-～IMS 的业务技术要求呼叫前转类业务（第一阶段）一基于统一IMS的业务技术要求呼叫等待与呼叫保持业务（第一阶段）；YD/T2008-2009
…基于统一IMS的业务技术要求恶意呼叫追踪和匿名呼叫拒绝业务（第一阶段）；基于统一IMS的业务技术要求IPCENTREX业务（第一阶段）;基于统一IMS的业务技术要求点击拨号业务（第一阶段）；一基工统一IMS的业务技术要求多媒体彩铃业务（第一阶段)：一基于统一IMS的业务技术要求个性化振铃音业务（第一阶段）：基于统一IMS的业务技术要求多媒体会议业务（第一阶段）。随着技术的发展，还将制定后续的相关标准。在本标准的制定过程中还注意了与以下标准的协调统一：一统一IMS的需求（第一阶段）：一统一IMS 的功能体系架构（第一阶段）；统一IMS 组网总体技术要求（第一阶段)。本标准的附录 A 和附录 B 为资料性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、工业和信息化部电信研究院、华为技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司。本标推主要起草人：吴琳、陈荆花、张鹏生、吴宏建、刘文字、谢振华、黄小群。TIKAONIKACa-

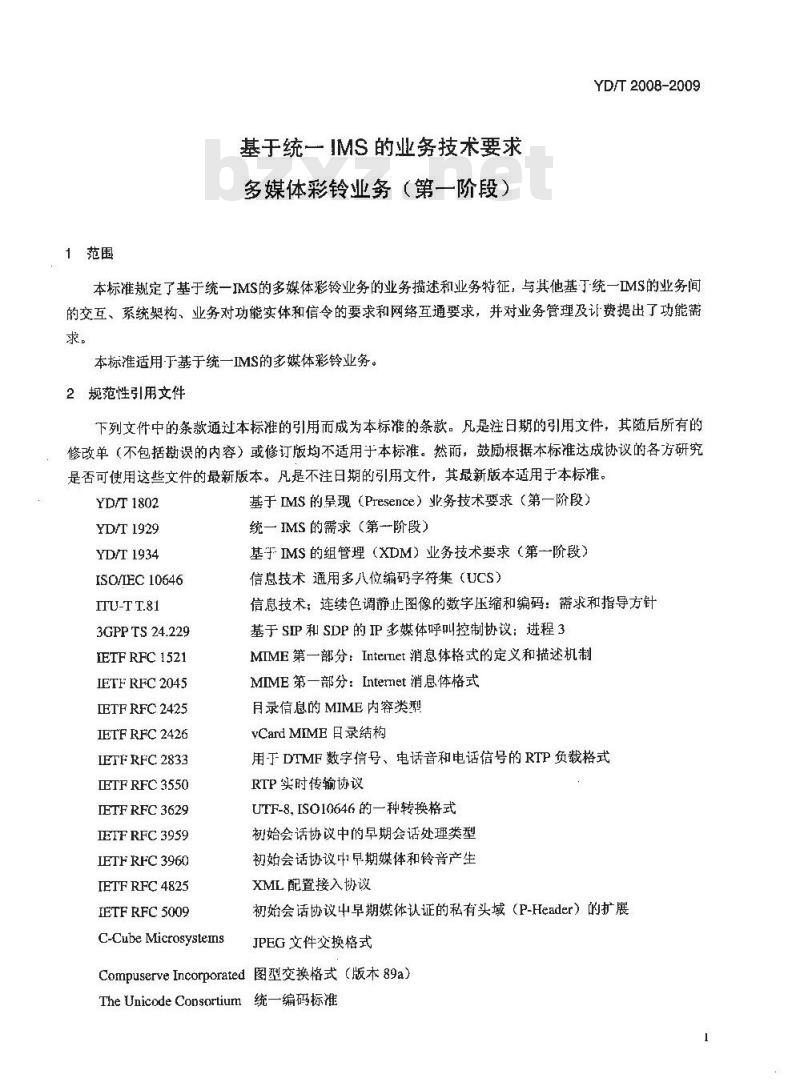

1范围
基于统一IMS 的业务技术要求
多媒体彩铃业务（第一阶段）
YD/T 2008-2009
本标准规定了基于统一IMS的多媒体彩铃业务的业务描述和业务特征，与其他基丁统一IMS的业务间的交互、系统架构、业务对功能实体和信令的要求和网络互通要求，并对业务管理及让费提出了功能需求。
本标准适用于基于统一IMS的多媒体彩铃业务。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然丽，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T 1802
YD/T 1929
YD/T 1934
ISO/IEC 10646
ITU-TT.81
3GPP TS 24.229
IETF RFC 1521
IETF RFC 2045
IETF RFC 2425
IETF RFC 2426
IETF RFC 2833
IETF RFC 3550
IETF RFC 3629
IETF RFC 3959
IETF RFC 3960
IETF RFC 4825
IETF RFC 5009
C-CubeMicrosystems
基于IMS的呈现（Presence）业务技术要求（第一阶段）统一IMS 的需求（第一阶段）
基于IMS的组管理（XDM）业务技术要求（第一阶段）信息技术通用多八位编码字符集（UCS）信息技术；连续色调静止图像的数字压缩和编码：需求和指导方针基于SP和SDP的IP多媒体呼叫控制协议：进程3MIME第一部分：IntelTlet消息体格式的定义和措述机制MIME第一部分：Intermet消息体格式月录信息的MIME内容类型
vCardMIME日录结构
用于DTMF数字信号、电话音和电话信号的RTP负裁格式RTP实时传输协议
UTF-8,ISO10646的一种转换格式初始会话协议中的早期会话处理类型初始会话协议中早期媒体和铃音产生XML配置接入协议
初始会话协议中早期媒体认证的私有头域（P-Header）的扩展JPEG文件交换格式
CompuserveIncorporated图型交换格式（版本89a）The Unicode Consortiurn 统一编码标准YD/T2008-2009
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
电子名片vCard
用于展示用户个人信息并遵从特定格式的电子卡片。3.1.2
多媒体彩铃业务提供者CMAserviceprovider向IMS用户提供多媒体彩铃业务的业务提供者。多媒体彩铃业务提供者可以是网络运营商或独立的第三方业务提供者。
多媒体彩铃内容提供者CMA content provider向多媒体彩铃业务提供者批量提供合法的多媒体彩铃资源的内容提供者。3.1.4
多媒体彩铃客户CMAclient
满足本标准定义的客户端要求的IMS网络用户客户端。3.2缩略语
下列缩略语适用于本标准。
S-CSCF
Aggregation Proxy
Application Server
Customized Multimedia AlertingGraphic Interchange Format
Home Subscriber Server
Hyper Text Transfer ProtocolInterconnect Border Control FunctionInitial Filter Criteria
IP Multimedia Subsystem
JointPhotographicExperts GraupMultipurpose Internet Mail ExtensionsResource List Server
RTP Control Protocol此内容来自标准下载网
Real-time Transport ProtocolSession Description ProtocolSession Initiation Protocol
Server-Call Session Control FunctionUser Agent Client
UniversalMultiple-Octet Coded CharacterSet-TKAONIKACa-
聚合代理
应用服务器
多媒体彩铃
图形交换格式
归属用户服务器
超文本传输协议
互连边界控制功能
初始过滤准则
P 多媒体子系统
联合图像专家组规范
多用途的网络邮件扩充协议
资源列表服务器
RTP控制协议
实时传输协议
会话描述协议
会话初始协议
服务一呼叫会话控制功能
用户代理客户端
通用多八位编码字符集
User Equipment
UniformResourceIdentifier
Uniform Resource Locator
Unicode Transfotmation FonmatXML Configuration Access ProtocolXMLDocumentManagement
XMLDocument Management ClientsXML DocumentManagement ServerExtensible Markup Language
4业务描述和业务特征
4.1概述
用户设备
统一资源标识
统一资源定位
YD/T 2008-2009
8位元统编码转换格式
XML配置接入协议
XML文档管理
XML文档管理客户端
XMIL文档管理服务器
可扩展标记语言
本标准规定的多媒体彩铃业务，为IMS网络被叫签约属性业务，业务的体验对象可以是任意网络主叫用户（IMS网络用户或非IMS网络用户）。在呼叫建立前，被叫振铃过程中，主叫将接收到与其网络和终端能力相适应的被叫预设的包含了音频、视频、图片、文本和电子名片等多种媒体内容组合成的个性化回铃信息。本标准中的彩铃均指多媒体彩铃。4.2适用的终端范围
本标准规定的多媒体彩铃业务适用于统一IMS网络的SIP硬/软客户端、移动客户端，不包括SIPIAD。4.3业务申请和变更
4.3.1业务开通
用户使用多媒体彩铃业务前需向多媒体彩铃业务提供者中请开通多媒体彩铃业务。4.3.2暂停
在业务开通后，用户可申请暂停多媒体彩铃业务。暂停功能生效时，系统保留用户的业务数据（包括用户的多媒体彩铃资源），主叫用户只能听到普通的回铃音。4.3.3激活
在暂停多媒体彩铃业务后，用户可中请激活。激活后的多媒体彩铃业务功能与暂停前一致。4.3.4业务撤销
用户中请多媒体彩铃业务后可以申请撤销多媒体彩铃业务。用户撤销多媒体彩铃业务后，系统删除用户所有的业务数据（包括用户的多媒体彩铃资源库），用户如果重新中请业务后，需重新订购彩铃资源和进行业务设置。
4.4系统默认彩铃
当用户开通多媒体彩铃业务时，系统即为用户提供一个免费的默认彩铃。在用户未设置特定播放规则前，系统将向所有正叫播放系统默认彩铃。4.5多媒体彩铃媒体编码类型
多媒体彩铃业务支持以下几种媒体编码类型。a）音频
支持的编码格式应满足YD/T1929的要求。b）视频
YD/T2008-2009
视频（含音频）的编码格式应满足YD/T1929的要求。c）图片
多媒体彩铃业务中的图片可以是头像或其他图片信息，应支持JPEG、GIF等格式。JPEG的编码格式按照ITU-TT.81和C-CubeMicrosystems定义的JPEG文件交换格式。GIF的编码格式应支持GIF89a，GIF89a的编码格式见CompuserveIncorporated定义的图片交换格式（版本89a）。
d） 文本
纯文本格式可以是网页地址等内容，应支持UTF-8、UCS-2等文本编码方式。UTF-8编码格式见IETFRFC3629。UCS-2编码格式见ISO/EC10646和TheUnicodeConsortium定义的统一编码标准。
e）电子名片
电子名片的格式定义应满足ETFRFC2426的要求，附录A提供了电子名片的具体例子。上述图片、文本和电子名片类型的彩铃文件的大小应满足7.1.1节中“Gateway模式”所述的大小的限制。
4.6彩铃播放设置
4.6.1概述
多媒体彩铃用户可根据呼叫的主叫用户、主叫用户所在的群组、时间段以及自已的呈现状态或以工条件的组合设置不同的彩铃资源（彩铃文件/彩铃盒），系统按照用户设置的彩铃播放规则选择正硫的彩铃文件向王叫用户播放。
4.6.2用户默认彩铃
多媒体彩铃用户可以设置无任何特殊条件（如任意时间和任意主叫和任何是现状态）时播放的彩铃资源。
4.6.3按主叫群组设置
多妹体彩铃用户能够将彩铃播放对象划分为不同的主叫群组，能够增加和删除主叫群组，能够修改群组的命名等属性。用户能够在主叫群组中增加、删除、修改主叫号码，用户可以为不同的主叫群组或单独的主叫号码设置特定的多媒体彩铃资源。4.6.4按时间设置
多媒体彩铃用户可以根据时段或日期设置不同的多媒体彩铃资源。用户可按星期设置，可设置特殊的节日、纪念日，可将一天划分为若干来话时段进行设置。针对每个设定日期或来话时段，用户可以设置不同的多媒体彩铃资源，
4.6.5按用户呈现状态设置
多媒体彩铃用户可以根据自己不同的呈现状态设置不同的多媒体彩铃资源。4.6.6按多种播放规则组合的设置多媒体彩铃用户可以将以上一种或多种条件（如主叫群组、时间日期、呈现状态）进行组合并进行相应的彩铃资源设置。具体允许的组合规则以及不同规则下彩铃设置的优先级可由多媒体彩铃业务提供者根据业务策略进行灵活定义。4.7彩铃资源管理
KAONIKACa-
4.7.1多媒体彩铃资源库
YD/T 2008-2009
多媒体彩铃用户拥有自己的彩铃资源库。用户已经付费购买或定制的多媒体彩铃资源（彩铃文件/彩铃盒)的相关信息将保存在用户个人的彩铃资源库中。用户进行播放规则设置时，应使用自已的多媒体彩铃资源库中的彩铃资源。多媒体彩铃资源的合法性问题的解决方案不在本标准范围内。4.7.2彩铃媒体文件设置
多媒体彩铃用户在进行不同播放规则下的彩铃资源设置时，可同时设置多种媒体类型（见4.5节的定义）的彩铃文件/彩铃盒，但应保证在同时播放时不冲突且图片、文本和电子名片类型的彩铃文件组合后的大小应满足7.1.1节所述的大小的限制。4.7.3彩铃盒
用户可以创建、修改、删除一个或多个彩铃盒，也可以购买多媒体彩铃内容提供者提供的包含某种特定类型文件的彩铃盒。
用户可以将多媒体彩伶资源库中的同一媒体类型的文件添加、删除彩铃盒。添加、删除彩铃盒中的多媒体彩铃文件不影响资源库中原有的文件。用户可以定义彩铃盒中的彩铃文件的播放策略（如随机、指定顺序等），在每次呼叫过程中，系统按彩铃盒的播放策略选择彩铃盒中的一个文件进行播放。用户可将一个彩铃盒当作-…个单独的多媒体彩铃文件设置使用。4.7.4多媒体彩铃资源浏览及订购用户可以按多媒体彩铃业务提供者提供的接入方式浏览多媒体彩铃文件/彩铃盒，并对感兴趣的彩铃！彩铃盒进行试听或预览：用户可以浏览电子名片模板，并添加信息预览生成的个人电子名片。用户应能香看每个多蝶体彩铃文件（包括电子名片）/彩铃盒的价格。用户可以选择购实自己满的多媒体彩铃资源。4.7.5个性化定制
用户可白行制作多媒体彩铃文件/彩铃盒。用产自行制作的彩铃资源应符合多媒体彩铃业务提供者对格式，内容及版权的要求。对审核不通过的彩铃资源，不允许上传至个人资源库中。4.8彩铃屏蔽（可选）
4.8.1按屏蔽与否设置
主叫用户可以选择屏蔽惑接受所有被叫用户播放的彩铃。：4.8.2按黑名单设置
主叫用户可以设置黑名单，从而屏蔽该名单上的用户播放的彩铃，4.8.3按媒体类型设蛋
主叫用户可以设置期望接收的彩铃的媒体文件类型（如只接收图片文件，不接收音频文件等）以屏蔽自已不想接收的媒体类型的彩铃。4.9赠送（可选）
用户可将多媒体彩伶资源赠送给另一个多媒体彩铃用户，被赠送的资源信息将保存在赠送对象的多媒体彩铃资源库中。
4.10复制（可选）
YD/T2008-2009
当一一个多媒体彩铃用户作为主叫对另一个多媒体彩铃用户发起呼叫时，在通话建立前，接收彩铃过程中，主叫可以通过按键复制被叫用户的多媒体彩铃文件到主叫的彩铃资源库中。4.11停止（可选）
当一个士叫用户对另一个多媒体彩铃用户发起呼叫时，在通话建立前、接收彩铃过程中，主叫可以通过按键停止彩铃的播放，用户停止彩铃后，可以问主叫用户播放正常回铃音或其他铃音。具体实现方武有待研究。
5与其他基于统一IMS的业务间的交互5.1主叫标识显示业务
没有影响。
5.2主叫标识限制业务
没有影响。
5.3被叫标识显示业务
没有影响。
5.4被叫标识限制业务
被叫标识限制业务和多媒体彩铃业务不能同时中请。5.5前转类业务
5.5.1无条件呼叫前转
用户A呼谢用户B，B设置无条件呼叫前转到用户C。用户A将体验用户C的回铃音，假如C未签约多媒体彩铃业务，则向A播放普通回铃音；假如C签约多媒体彩铃业务，则播放用户C的多媒体彩铃给用户A。5.5.2遵忙呼叫前转
用户A呼灿用户B，B设置遇忙呼叫前转到用户C。在网络决定的忙的情况下，用户A将体验用户C的回铃音，假如C未签约多媒体彩铃业务，则向A播放普通回铃音；假如C签约多媒体彩铃业务，则播放用户C的多媒体彩铃给用户A。在用户决定的忙的情况下，用户A将先体验用户B的回铃音（是否多媒体彩铃取决于B是否签药了多媒体彩铃业务），再体验用户C的回铃音（是否多媒体彩铃取决于C是否签约了多媒体彩铃业务）。5.5.3用户未注册呼叫前转
用户A呼叫用户B，B设置用户末注册呼叫前转到用户C。用户A将体验用户C的间铃音，假如C未签约多媒体彩铃业务，则向A播放普通回铃音：假如C签约多媒体彩铃业务，则播放用户C的多媒体彩铃给用户A。5.5.4用户不可达呼叫前转
用户A呼叫用户B，B设置用户不可达呼叫前转到用户C。用户A将体验用户C的回铃音，假如C未密约多媒体彩铃业务，则向A播放通问欲音；假如C签约多媒体彩铃业务，则播放用户C的多媒体彩铃给用户A。5.5.5无应答呼叫前转
用户A呼叫用户B，B无应答，B设置无应答呼叫前转到C。6
TIKAONIKACa-
YD/T2008-2009
用户A将先体验用户B的回铃音（是否是多媒体彩铃取决于B是否签约了多媒体彩铃业务），再体验用户C的回铃音（是否是多媒体彩铃取决于C是否签约了多媒体彩铃业务）。5.5.6呼叫等待业务
用户B签约了多媒体彩铃业务，同时签约呼叫等待，B正在与用户C通信，A又呼叫B。呼叫等待提示音与多媒体彩铃音的播放优先级应能由多媒体彩铃业务提供者灵活设置。若呼叫等待提示音优先于多媒体彩铃业务，A将体验到多媒体彩铃业务提供者预设的呼叫等待提示音，反之，A将体验到B的多媒体彩铃。
6系统架构
逻辑功能架构
图1显示了多媒体彩铃业务的逻辑功能架构图，主要由多媒体彩铃服务器、多媒体彩铃门户、皇现服务器、聚合代理、统一IMS核心网和用户客户端组成。广MA
多蝶体彩份1户
Clieen
玉装协彩砖
ktm-6-
多媒体彩传业务
控服务器
专你彩M
上电务器
安炫快检务
限冷代路
TVRS-12
kat-?--
核心网
C3MA-Y E
图1多媒体彩铃业务的逻辑功能架构图多媒体彩铃业务控制服务器、多媒体彩铃XML文档管理服务器和多媒体彩铃媒体服务器统称为多媒体彩铃服务器。
多媒体彩铃门户的功能定义不在本标准的范圈内。6.2功能模块说明
6.2.t多媒体彩铃业务控制服务器（CMAServiceControlServer）多媒体彩铃业务控制服务器的主要功能包括：a）存储用户业务数据，执行多媒体彩伶业务逻辑，根据一定策略正确地选择所要播放的媒体文件。b）和多媒体彩铃门户交互完成多媒体彩铃业务的管理。包括多媒体彩铃资源管理、业务配置管理（如时间段设置、主叫群组设置和播放规则设置等）和业务开通/变更管理等。7
YD/T2008-2009
c）和呈现服务器交互完成对具有根据呈现状态的彩铃设置的用户状态管理。完成对彩铃业务的订阅列表（RLS）的管理，当彩铃用户增加/取消根据呈现状态的多媒体彩铃资源设置时，多媒体彩铃业务控制服务器和呈现服务器交互完成订阅列表（RLS列表）的增加/删除：一向呈现服务器发起对彩铃业务订阅列表中的一组用户的状态订阅并支持对订阅对象的状态管理。d）和多媒体彩铃XML文档管理服务器交互，完成彩铃用户的主叫群组的查询和设置等管理。e）支持彩铃媒体文件的播放，具体要求见7.1.1节。6.2.2多媒体彩铃XML文档管理服务器（CMAXDMS）存储多媒体彩铃用户的群组信息，供多媒体彩铃业务控制服务器或用户的查询、设置。多媒体彩铃用户的群组XML文档采用的Schema遵循YD/T1934中URI列表Schema的定义。6.2.3多媒体彩铃媒体服务器（CMAMediaServer）多媒体彩铃媒体服务器存储多媒体彩铃媒体资源。支持7.1.1节中要求的彩铃文件播放方式，支持带内DTMF（RTP方式）接收，具体要求按照IETFRFC2833。6.2.4用户客户端
用户客户端包括主叫的多媒体彩铃客户端（CMAClient）和被叫的XML文档管理客户端（CMAXDMC)。
a）多媒体彩铃客户端（CMAclient）通过与多媒体彩铃业务控制服务器和多媒体彩铃媒体服务器的交互，执行多媒体彩铃播放逻辑，向主叫用户播放被叫预设的多媒体彩铃。其体要求见7.2节。b）多媒体彩铃XML文档管理客户端（CMAXDMC）適过聚合代理与多媒体彩铃XM文档管理服务器的交互，对彩铃用户的群组设置进行查询和修改等管理。CMAXDMC的功能要求见YD/T1934。6.3接口说明
多媒体彩铃功能架构中的接口用法和协议如表1所示。表1接口和相关协议
参考点
PRS-12
接口功能描述
CMAXDMS到聚合代理（AP），CMAXML文档管理CMA 业务控制服务器到统一IMS 核心网，用于会话控制和用户是现信息的订阅和通知等CMAClient到CMA媒体服务器，用于彩铃音频/视频文件的播放CMAClient到统·IMS核心网，会话信令CMA 业务控制服务器到 CMA XDMS，彩铃群组管理CMA业务控制服务器到CMA媒体服务器，彩铃文件管理及播放指示CMA业务控制服务器到CMA门户，多媒体彩铃用户/多媒体彩铃业务提供者/彩铃内容提供者的彩铃业务管理信息交互
CMA门户到CMA媒体服务器，用于彩铃资源的管理CMA业务挖制服务器到AP，用于CMA业务控制服务器对彩铃业务的订阅列表的管理XDMC到AP，用于彩铃业务群组管理至现服务器到统-IMS核心网，用于呈现列表的状态订阅和通知AP到呈现服务器，用于RLSXML文档管理注1：XCAP协议见IFTFRFC4825
注2: SIP协议见3GPP TS 24.229 V7.12.0、IETF RFC 3959、FETF RFC 3960和IETF RFC 5009。注3：RTP/RTCP协议见ETFRFC35508
KAoNIKAa
RTP/RTCP
内部接口
内部接
内部接口
内部接口
