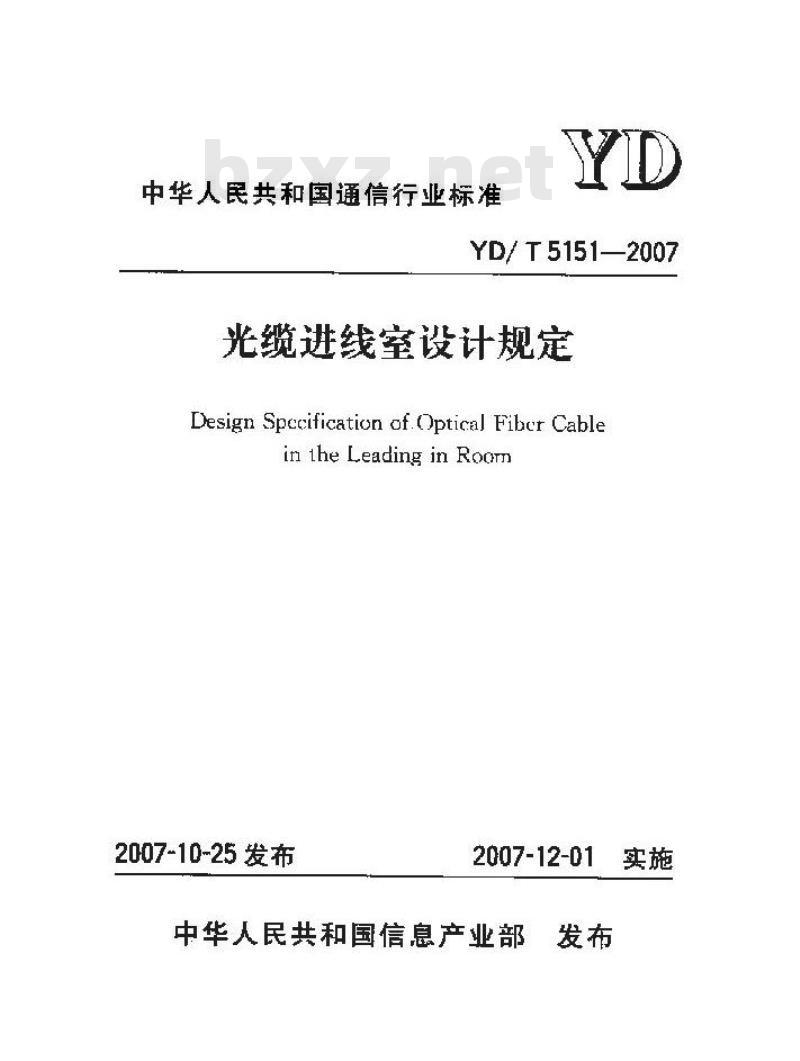

中华人民共和国通信行业标准
YD/ T 5151—2007
光缆进线室设计规定
Design Spccification of.Optical Fiber Cablein ihe Leading in Room
2007-10-25发布
2007-12-01wwW.bzxz.Net
中华人民共和国信息产业部

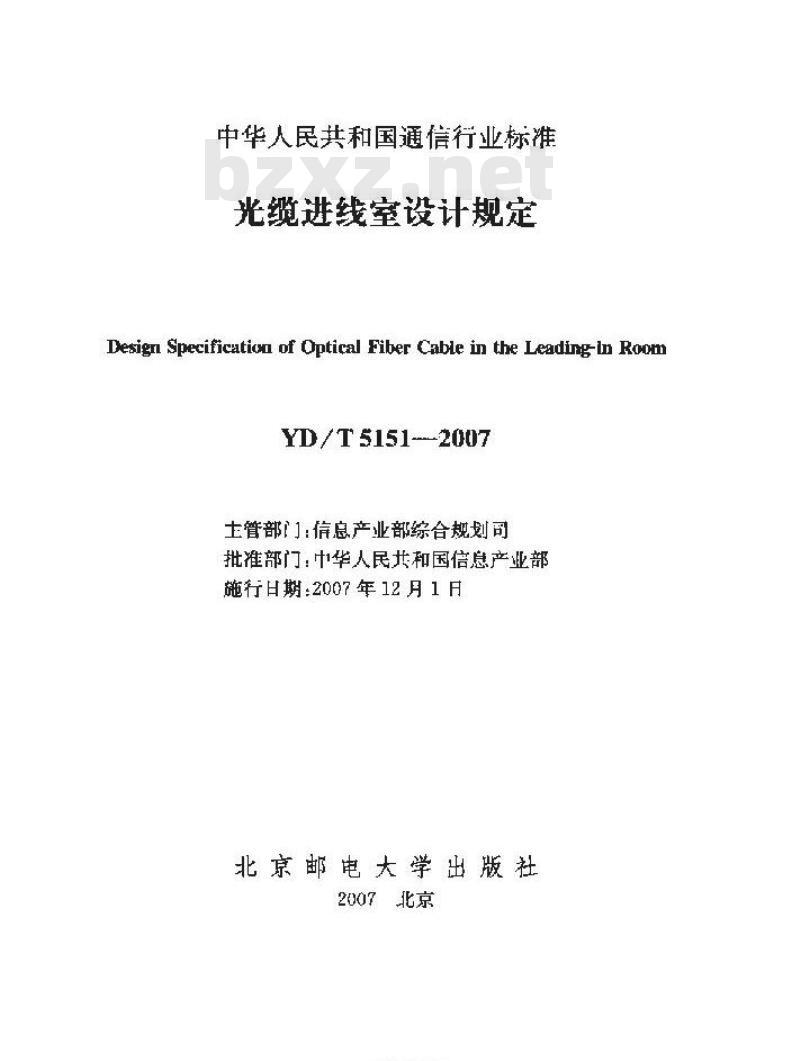

中华人民共和国通信行业标准
光缆进线室设计规定
Design Specification of Optical Fiber Cable in the Leading-ln RoomYD/T 5151----2007
管部：后息产业部综合规划司
批准部门：中华人民共和国信息产业部施行日期:2007年12月1月
北京邮电大学出版社
2007北京
TiKAoNiKAca

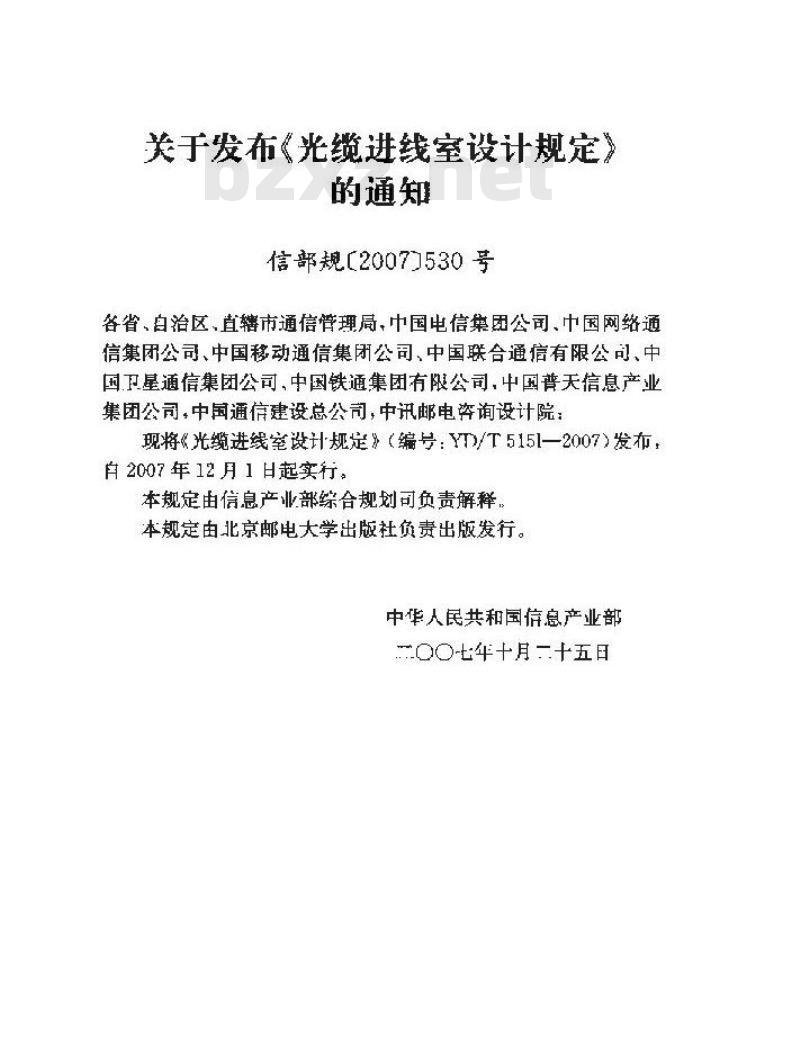

关干发布《光缆进线室设计规定”的通知
信规[20071530号
各省，自治区，直辑市通信管理局，中国电信集团公司、中国网络通信集团公司中国移动通信集闭公司，中国联合通信有限公司、中国卫星通信集团公司，中国铁通集团有限公司，中国普天信息产业集团公司，中国通信建设总公司，中讯邮电资询设计院：现将光缆进线室设让规是”（编号：/T5151一2007）发布，#2007年12月1日起实行，
本规定由信息产业部综合规划司负责解释本规定由北京邮电大学出版社负责出版发行。中华人民共和国信息产业部
00-七年十月二十五日

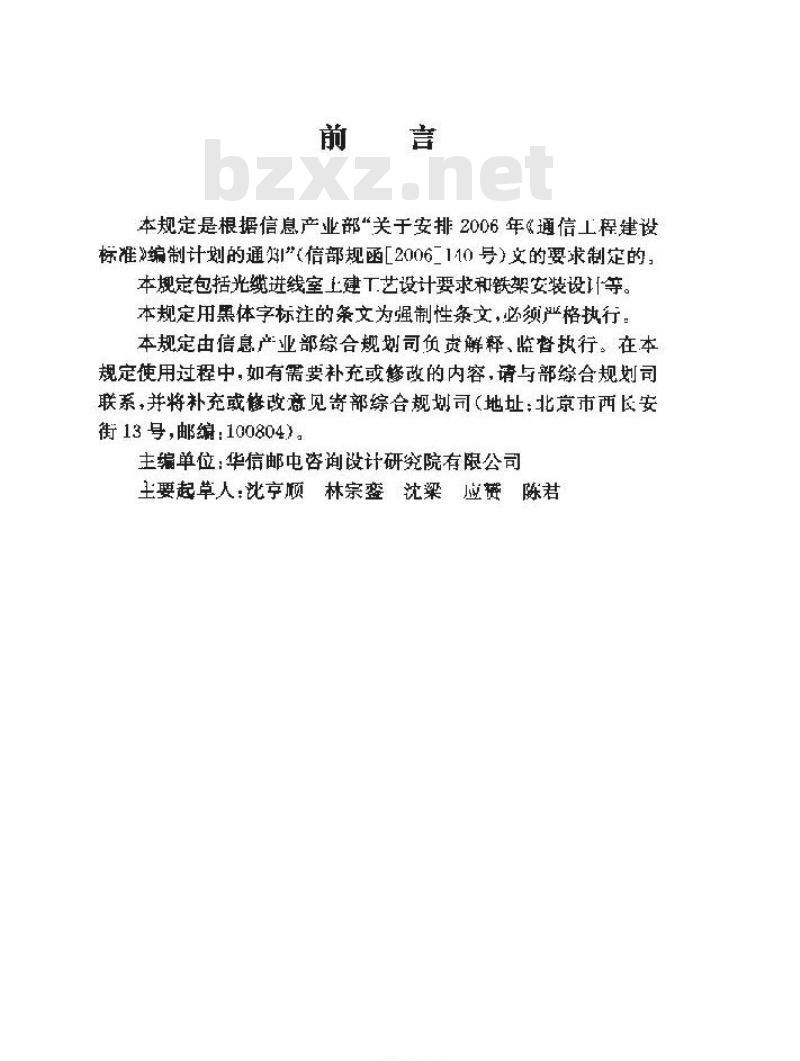

本规定是根据信息产业部“关于安排2006年《通信工程建设标准》编制计划的通”（信部规函[2006_110号）文的要求制定的，本规定包括光缆进线室上建工艺设计要求和铁架安装设等。本规定用黑体字标注的条文为强制性条文，必须严格执行本规定由信息产业部综合规划司负责解释、监督执行。在本规定使用过程中，如有需要补充或修改的内容，请与部综合规划司联系，并将补充或修改意见寄部综合规划司（地址：北京市西长安街13号，邮编：100804）
主编单位：华信邮电咨询设计研究院有限公司主要起草人：沈亨顺林宗鎏沈梁应薇陈君TiKAoNiKAca

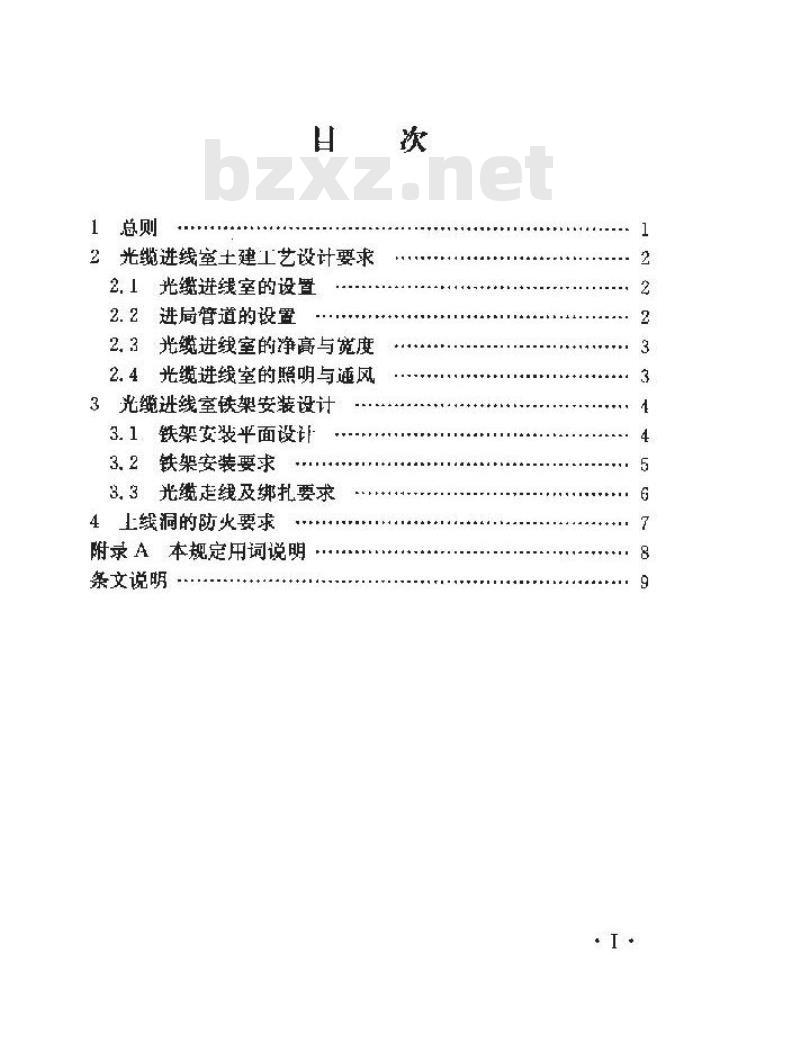

2光缆进线室土建工艺设计要求
2.1光缆进线室的设置
2.2进局管道的设置
2.3光缆进线室的净高与宽度
2,4光缆进线室的照明与通风
3光缆进线室铁架安装设计
3.1、铁架安装平面设讯
3.2铁架安装要求
3.3光缆走线及绑扎要求
4上线洞的防火要求
附录 A本规定用词说明
祭文说明
1总则
1.0.1本规定适用于新建通信机房光缆进线室工程设计。改，打建丁程可梦腰执行，
1.0.2光缆进线室的模应根据通机究光缆局穿是确定I.0.3光缆进线室的铁案聚装设计，应根据进线室的建筑结构、面积、净，进局管道方向、孔数及上线洞位罩等因素综合考虑，1.0.4光缆进线室设计在确保通借畅通、安全可带的前提之下，考感实用，施下维护应方便，铁架外观应整齐，美观，容盘能满足远期备求，
1.0.5进线室使用的铁架应符合国家或通信行业标准的定型产品和构件。
1.0.6在执行本规范与国家规定有居时，应以国家规定为谁，TiKANiKAca
2光缆进线室土建工艺设让要求
2.1光缆进线室的设置
2.1.1光缆进线室在建筑物中的建筑方式宜采用全地下室、半地下室两种主要模式+条件许可时成优先选择半地下室。2.1.2光缆进线室在通信楼中所处的位置宜靠外墙设置。2.1.3光缆进线室内不宜有突出的梁和柱。2.1.4，光缆进线案应为专用房屋，不得作为通往其他房间的走道使用。
2.1.5光缆进线室不宜通过其他管线，在不影响总体布局及光缆布放的情况下，对必须通过进线案的其他管线，应采取保护措施。严禁通过燃气管线和商压电缆线，2.1.6光缆进线室宜设置两个及两个以上光缆上线洞2.1.7光缆进线室应有良好的防水性能，不应渗漏水。光缆进线室内应设积水坑或挡水墙，室内地坪应向积水坑颂斜，积水坑宜置于进局管孔下方，进线室应设有抽排水设施。2.1.8光缆进线室应具有防火性能，采用防火门，门向外开，宽度不宜小于 1000 tmm
2.1.9光缆进绒牵成考虑设置施工、维护人员上下，进出通道2.1.10光缆进线室内四壁和天花板应抹光，地表面应抹平。2.1.11光缆上线洞应以长方形为，宽度不宜小于250mm。2.1.12进线案应预留人楼内联合接地网的接地端子。2.2进局管道的设置
2.2.1光缆进线室宜考虑二路及二路以上不同方向光缆进局管2
道，管孔数应满足终局容量。
2.2.2进高管道的材料应选用易封堵、高强度，耐腐蚀管材。2.2.3进局管道不能与机房同时施T时，应在墙壁预留洞孔，洞孔大小应按终局容量确定。
2.2.4掌道进口底部离进线室地面距离不施小于100mml，预部距天花板不宜小于300mm，管道侧面离侧墙不应小于200mtn。管孔均应采用有效的防水堵塞措施。2.3光缆进线室的净高与宽度
2.3.1全地下进线室净高不宜小于2000mm，半地下进线室地m埋深不宜小于室外地坪1000mm。2.3.2进线室宽度：单面铁架不得小于1700mm双面铁架不得小于3000mm。
2.4光缆进线室的照明与通风
2.4.1光缆进线室内应设置普通照明和应急照明系统：1.普通照明由市电电源供电；应急照明由机房大楼应急电源系统供电，室内灯光照度不应低于1001x，应采用防潮、防爆灯其，2.室内电源开关应设在进线室大门外，每个开关宜分区控制，开关离地面高度1400mm。
3.室内所有灯线、开义、插座，应采用暗线效设。2.4.2进线室内每隔5000~~6000mm安装单相三线制电源捕座一个，插座离地面高度1400mm。2.4.3.通风要求：
1.全地下进线室应设通风装置，要求室内工作时能达到普通通风标雄。
2，特殊地区的全地下迹线室，应设置有害气体自动报者装置。3
TiKAoNiKAci
3光缆进线室铁架安装设计
3.1铁架安装平面设计
3.1.1光缆进线室铁架平面布置设计形式有单而、双面和多排等各种形式。
3.1.2铁架通过连接件与建筑物构件组合成以排为单统的一个或多个牢固整体，不允许中间有墙体或房柱阻挡分割。3.1.3每排铁架宜直线布置安装，如确有困难，应尽母避免直剂拐弯。
垂直立柱之间宽度宜为 700~800 mm。3. 1. 41
铁架始端的垂直立柱与进局管道的距离宜为600-~7003.1.5
双面铁架宜设双立柱，立柱间距宜为200~300mm3. 1. 6
3.1.7走线托操宽度宜为300~400mm，上下层之间距离不宜小于200mm，
3.1.8走线托架最低层距地而不得小于300mm，最高层距天花板不宜小于500mm，下不宜小于250mm。3.1.9铁架中横连固铁件之间距离宜为700~800mm，距下走线托架宜500--700tmm，距！上走线托樊不得小于200rm。3.1.10铁架高度：铁架的高度与长度.应根据进局光缆条数，上下走绒托架层数及余缆架挂所占铁架中间位置，可按下列公式进行计算：
h=a+2nXb+Xc+d+
R：铁架总高度计
：最低层走线托架离地面的距离：?4.
6：走线托架层次之闻的跑离：
C;尔盘绕架挂层欲距离：
包：余缆架挂铁件呢走线托架距离：：最高层走线托架离天花板或大梁之间距离：走线托架层数：
n2：余缆樂挂层数。
注：层次之间的距离按平面让。3.1.11走线托架离上线洞人于600mtm时，应设置爬梯或吊佳桥架。
3.1.12进线室铁架间应设置必要的通道，主丁作走道不应小于1000mm，次工作走道不应小于800mm3.2铁架安装要求
3.2.1铁架应根据进局管孔、光缆敷设终局容量，·-次装齐，不宜分期安装。
3.2.2铁架主要构件由垂直立柱、楚线托架，横连固铁件，余缆盘绕架挂铁件组成。
3.2.3铁架的各构件间应通过连接件牢固连接，并应与建筑物地面、承重墙、天花板及房杜固定，3.2.4垂直立柱宜选用80×43×43×5mm槽钢或56×56×5mm等近角钢。
3.2.5走线托架宜选用40×35×35×4mm和30×30×30×4切多孔“！”形方钢。
3.2.6横连固铁件宜选用50×5mm扁钢或40×35×35×1mm多孔“「”形方钢。
3.2.7余缆盘绕架挂铁件宜选用16×200mm有头穿钉，固定在兼真立柱或横固铣件中
3.2.8立柱与关花板、人梁相接的连固铁件，宜选用50×50×5mm等边角钢。
Ti KAoNi KAci
3.2.9铁架与承重墙、房柱加固支撑铁件宜选用50×50×5mm等边角钢。
3.2.10进线室铁架铁件必须采用有效的防锈处理措施。3.2.11垂直立托之间应保持电气连通，铁架与联合接地网间的莲接綫扇深用截面不小于70m多般铜线。3.2.12铁架安装应进行抗震加固.切固方式成符合Y15059一2005电信设备安装抗震设计规范的相关要求，3.3光缆走线及绑把要求
3.3.1进线光缆出线（至DF架光缆，应走不同层次走线架，中间余缆盘绕宜多点固定挂，3.3.2光缆在架中排列绑把过整齐，美现，尽是减少宽曲软数，不得有变女重选现蒙，避免直角转弯。3.3.3余缆盘绕直径、长度应符合设计要求，每处余缆架挂点不有架挂多于4盘余缆。
4上线洞的防火要求
1.0.1光缆上线槽洞应来用不燃烧材料进行有效封堵，应执行YD50022005&邮电建筑防火设计规范的相关规定TiKAoNiKAca
