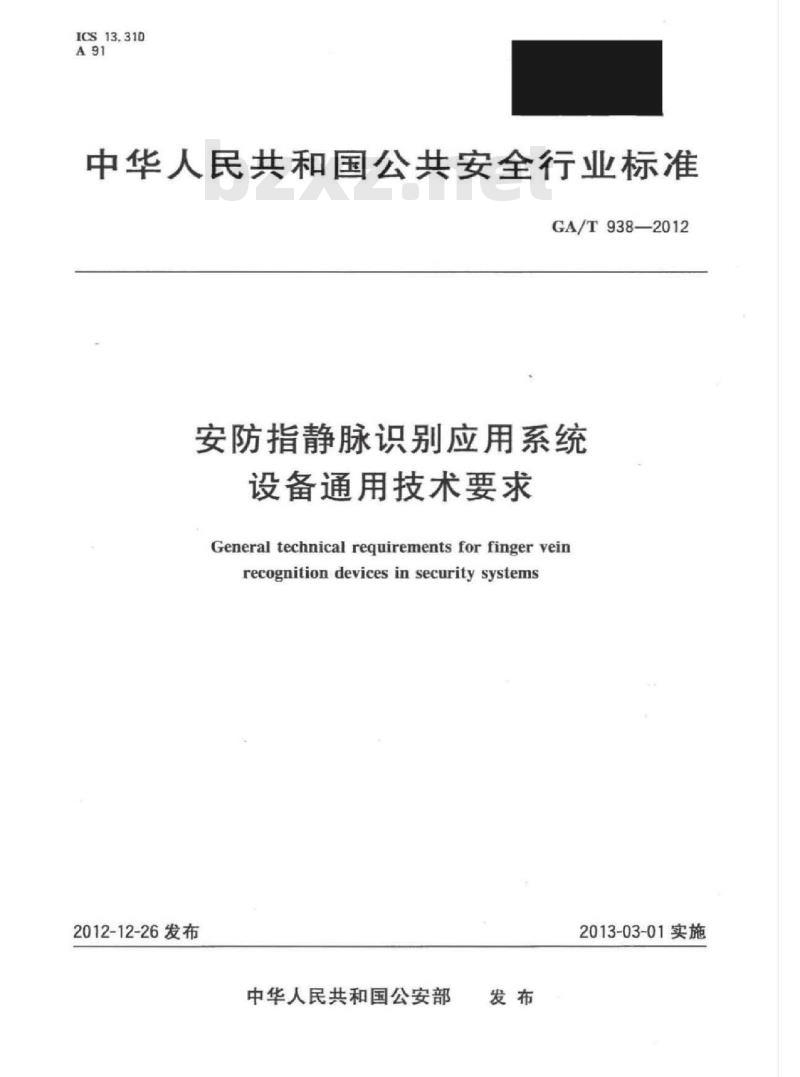

【GA公共安全标准】 安防指静脉识别应用系统设备通用技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T9382012
安防指静脉识别应用系统
设备通用技术要求
General technical requirements for finger veinrecognition devices in security systems2012-12-26发布
中华人民共和国公安部
2013-03-01实施
GA/T938—2012

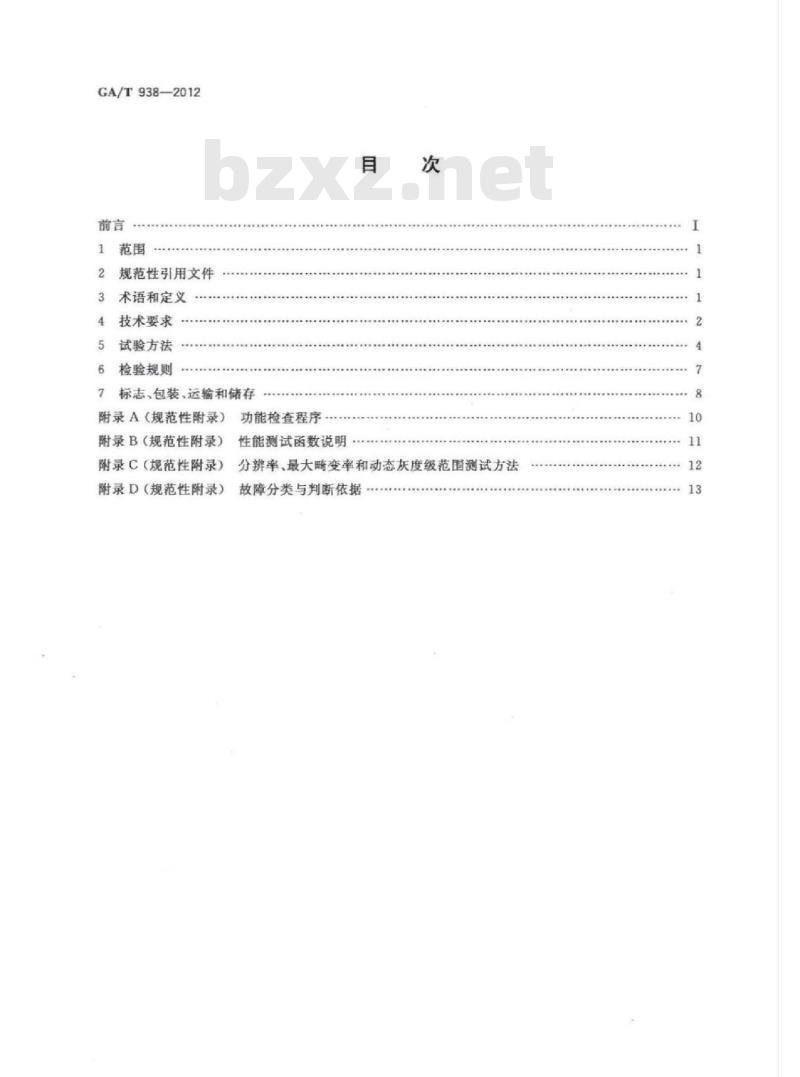

规范性引用文件
术语和定义
技术要求
试验方法
检验规则
标志、包装、运输和储存
附录A（规范性附录）
功能检查程序bzxZ.net
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
性能测试函数说明
分辨率、最大畸变率和动态灰度级范围测试方法故障分类与判断依据

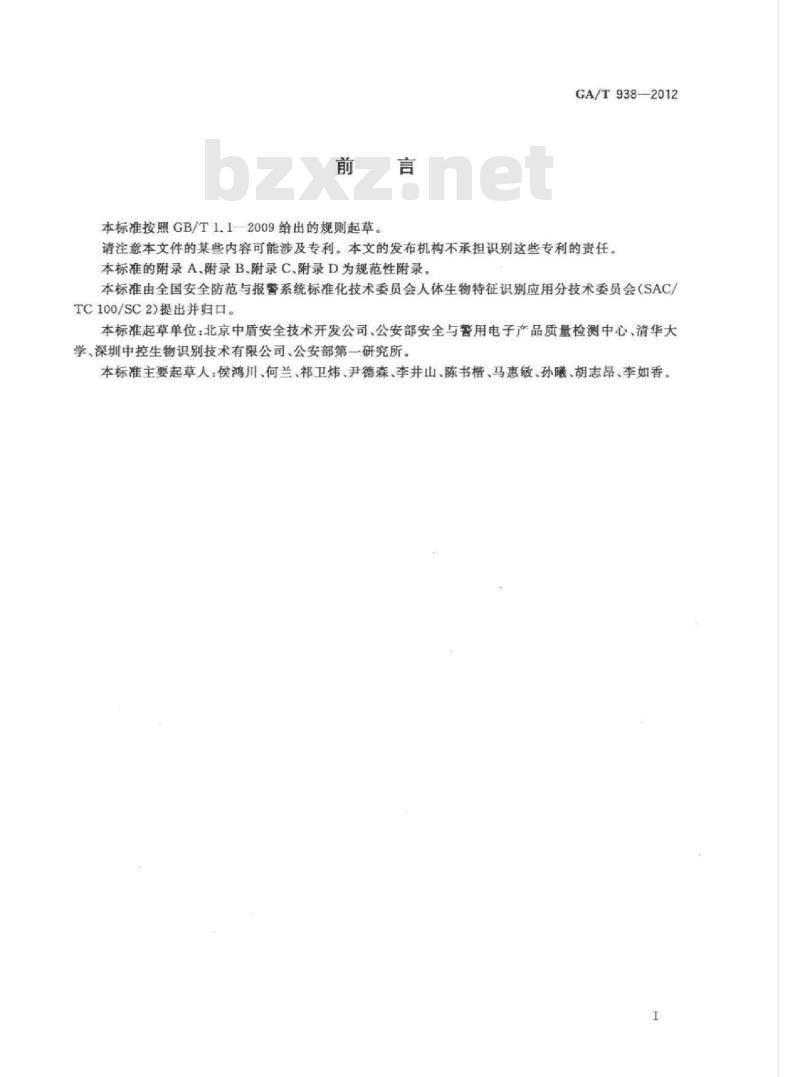

本标准按照GB/T1.1-2009给出的规则起草。言
GA/T938—2012
请注意本文件的某些内容可能涉及专利。本文的发布机构不承担识别这些专利的责任。本标准的附录A、附录B、附录C、附录D为规范性附录。本标准由全国安全防范与报警系统标准化技术委员会人体生物特征识别应用分技术委员会（SAC/TC100/SC2)提出并归口。
本标准起草单位：北京中盾安全技术开发公司、公安部安全与用电子产品质量检测中心、清华大学、深圳中控生物识别技术有限公司、公安部第一研究所。本标准主要起草人：侯鸿川、何兰、祁卫炜、尹德森、李井山、陈书楷、马惠敏、孙曦、胡志品、李如香。1范围

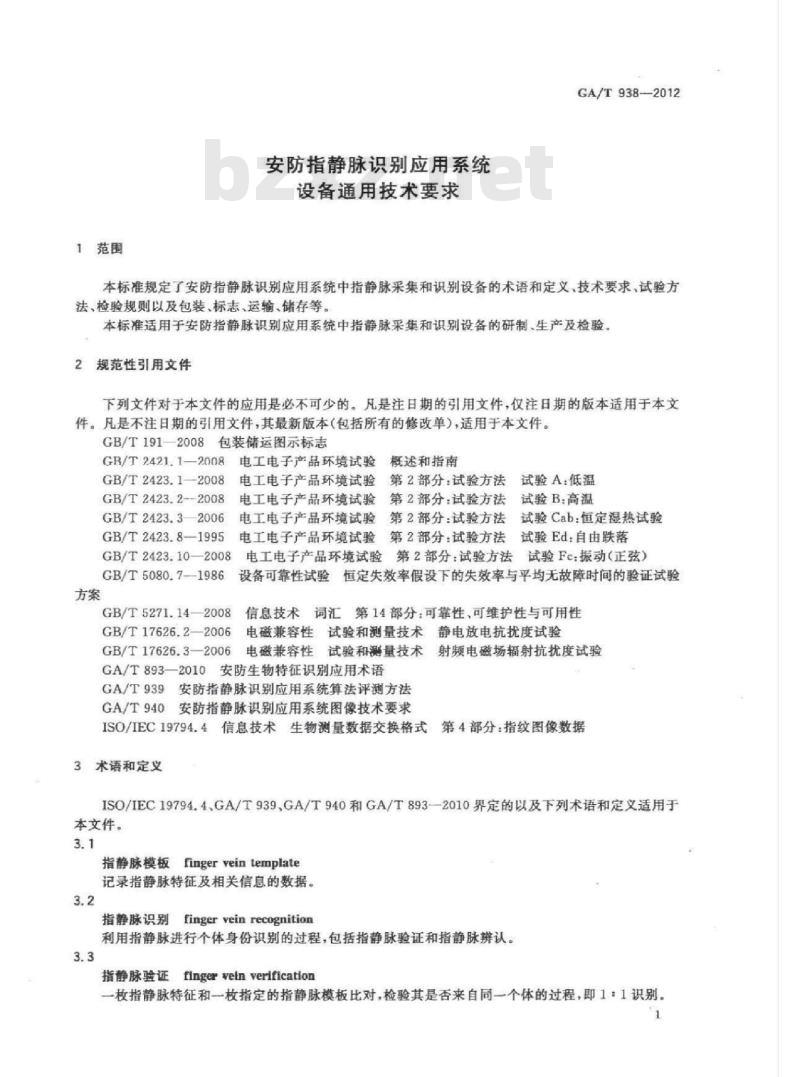

安防指静脉识别应用系统
设备通用技术要求
GA/T938--2012
本标准规定了安防指静脉识别应用系统中指静脉采集和识别设备的术语和定义、技术要求，试验方法、检验规则以及包装、标志、运输、储存等。本标准适用于安防指静脉识别应用系统中指静脉采集和识别设备的研制，生产及检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单），适用于本文件。GB/T191-2008
包装储运图示标志
GB/T2421.1-2008
GB/T2423.1--2008
GB/T2423.2--2008
电工电子产品环境试验
概述和指南
第2部分：试验方法试验A：低温电工电子产品环境试验
电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.32006
电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.8-1995
电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T2423.102008
电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T5080.71986
设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验GB/T5271.142008
信息技术词汇第14部分：可靠性，可维护性与可用性GB/T17626.2—2006
电磁兼容性试验和测量技术静电放电抗扰度试验GB/T17626.3—2006
电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验GA/T893—2010安防生物特征识别应用术语GA/T939
GA/T940
安防指静脉识别应用系统算法评测方法安防指静脉识别应用系统图像技术要求ISO/IEC19794.4信息技术生物测量数据交换格式第4部分：指纹图像数据3术语和定义
ISO/IEC19794.4，GA/T939，GA/T940和GA/T893—2010界定的以及下列术语和定义适用于本文件。
指静脉模板fingervein template记录指静脉特征及相关信息的数据。3.2
指静脉识别finger vein recognition利用指静脉进行个体身份识别的过程，包括指静脉验证和指静脉辨认。3.3
指静脉验证finger vein verification一枚指静脉特征和一枚指定的指静脉模板比对，检验其是否来自同一个体的过程，即1：1识别。1
GA/T938—2012
指静脉辨认fingervein identification枚指静脉特征和多枚指静脉模板比对，确定个体身份的过程，即1：N识别。3.5
指静脉采售设备
finger vein capture devicc
获取指静脉图像的设备。
指静脉识别设备
finger vein recognition device对指静脉图像进行采集、处理、存储、比对并给出结果的设备。3.7
指静脉识别响应时间finger vein recognition responsetime对指静脉图像进行特征提取、验证并给出结果所需的时间。技术要求
基本参数
通讯接口
应支持USB1.1或以上版本通用申行总线协议，4.1.2
采集窗尺寸
长度（X方向）大于或等于30mm，宽度（Y方向）大于或等于10mm，见图l(o,o)
指静脉采集窗长宽方向图示
要求。试验过程中应避免受试样品采集窗凝水。5.5.2机械环境适应性试验
5.5.2.1振动适应性试验
试验设备和程序一般应按照GB/T2423.10一2008的规定及以下程序进行：GA/T938—2012
a）受试样品紧固在振动台上上，使受试样品和夹具综合重心垂线位于振动台面的中心附近，应避免紧固受试样品的装置件（螺栓、压板、压条等）在振动试验中产生自身共振：受试样品按表2中规定的条件进行振动试验，如果有共振频率，记录共振点，在共振率上持b
续振动1min。
判断试验后结果是否符合4.5.2.1的要求。5.5.2.2运输包装件跌落试验
试验设备和程序按GB/T2423.8一1995试验Ed进行，将运输包装件按表3规定的高度任选两面自由跌落在水泥地面，各一次。判断试验后结果是否符合4.5.2.2的要求。5.6电磁兼容适应性试验
5.6.1静电放电抗扰度试验
受试样品和程序应符合GB/T17626.2-2006的要求，试验等级按照GB/T17626.2-2006表1中试验等级4级进行。
试验期间受试样品处于工作状态。接触放电应施加在受试样品导电表面，空气放电应对绝缘表面进行。对每个预选点至少进行正负各10次放电，每次放电间隔大于或等于1S。预选点的选取应该是受试样品上穿易触碰到的地方，例如采集窗，金属螺钉等，试验期间和试验后，判断试验结果是否符合4.6.1的要求。5.6.2射频电磁场辐射抗扰度试验受试样品和程序应符合GB/T17626.32006的要求，试验等级按照GB/T17626.3-2006表1中试验等级2级进行。试验后，判断试验结果是否符合4.6.2的要求。5.7可靠性试验
按GB/T5080.7-1986的表8试验方案4：7进行，判断试验结果是否符合4.7的要求。6检验规则
6.1一般规定
产品在定型时（设计定型、生产定型）和生产过程中应按本标准和产品标准中的补充规定进行检验，并应符合这些标准的要求。
6.2检验分类
本标准规定的检验分为：
a）定型检验：
b）交收检验。
GA/T938—2012
各类检验项目按表4的规定若产品标准中有补充的检验项目时，应将其插人表4相应位置表4检验项目
检验项目
环境适应性
电磁兼容适应性
可靠性
注：“”表示应检项目，—”表示不检项目。6.3定型检验
试验方法
定型检验
交收检验
6.3.1产品在设计定型和生产定型时均应通过定型检验。批量生产的产品，每批均应进行定型检验。连续生产的产品，每年至少进行一次定型检验。6.3.2定型检验中可靠性检验的样品数量按GB/T5080.7—1986的表8试验方案4：7确定，其余检验项目的样品数量为2台并编号。6.3.3定型检验中的各检验项目故障的判定和计人方法见附录D。除可靠性检验一项外，其余项目均按以下规定进行。检验中出现故障或某项不通过时，应停止试验。查明故障原因，排除故障，提出故障分析报告，重新进行该项试验。若在以后的试验中再次出现故障或某项不通过时，查明故障原因，排除故障，提出故障分析报告后，重新进行该项试验。重新试验中再次出现故障或某项不通过时，则判定定型检验通不过
6.3.4检验后要形成定型检验报告。6.4交收检验
批量生产或连续生产的产品，进行全数交收检验，检验中出现任一项不合格时，返修后重新进行检验。若再次出现任一项不合格时，该台产品被判为不合格产品。7标志、包装、运输和储存
7.1标志
7.1.1产品标志
产品标志应包括：名称，型号商标出厂编号生产厂家等标志7.1.2包装标志
包装箱外应标有制造厂名称、地址、产品名称、型号，出厂日期和编号，并喷刷或贴有“小心轻放”，“防潮”等运输标志，运输标志应合GB/T191的规定。包装箱外喷刷或粘贴的标志不应因运输条件和自然条件而退色、变色、脱落。8
7.2包装
GA/T938—2012
包装箱应符合防潮、防尘、防震要求。包装箱内应有装箱清单、检验合格证及有关配套资料。7.3运输
包装后的产品应能以任何交通工具运往任何地点，在长途运输时不得装在散开的船舱和车厢，中途转运时不得存放在露天仓库中，在运输过程中不允许和易燃、易爆，易腐蚀的物品同车（或其他运输工具装运，并且产品不允许经受雨雪或液体物质的淋装与机械损伤。7. 4储存
产品储存时应存放在原包装箱内，存放产品的仓库环境温度为0℃~40，相对湿度为30%~93%。仓库内不允许有各种有害气体，易，易保的产品及有腐蚀性的化学物品并且应无强烈的机棉振动、冲击和强磁场作用。包装箱应垫离地面至少10cm，距离墙壁、热源、冷源、窗口或空气人口至少50cm。如无其他规定时，储存期一般应为6个月：如在生产厂存放超过6个月，应重新进行交收检验。
