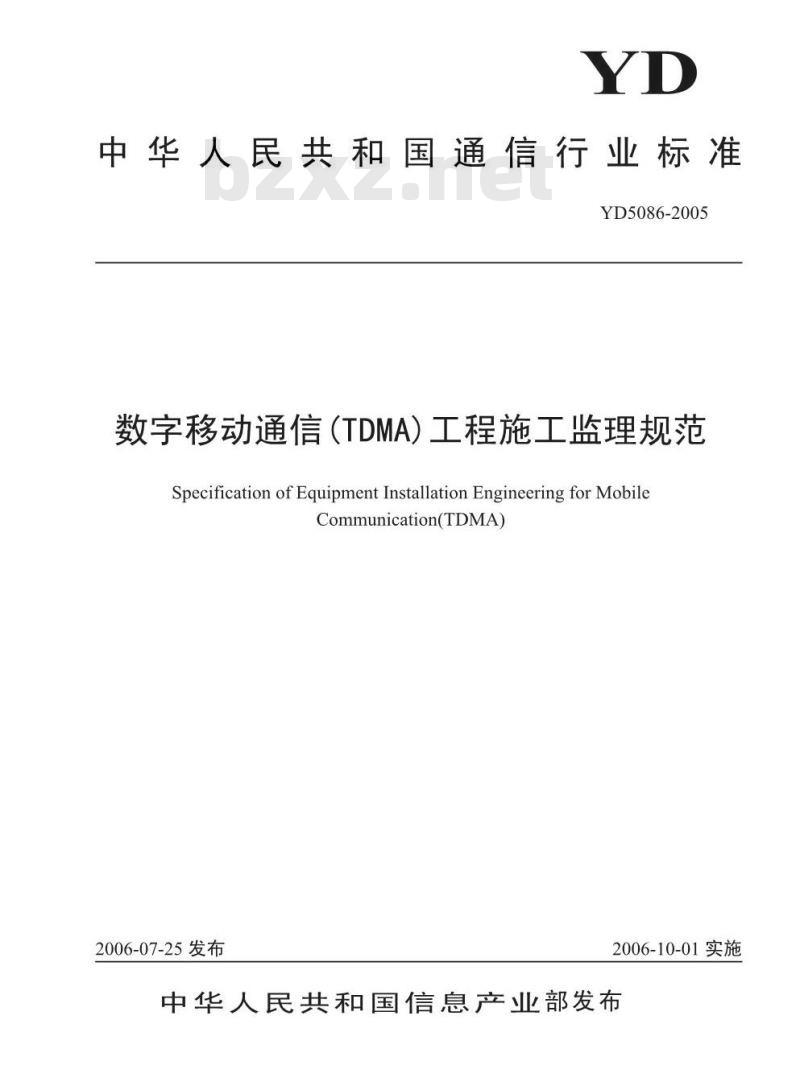

【YD通讯标准】 数字移动通信(TDMA)工程施工监理规范

中华人民共和国通信行业标准
YD5086-2005
数字移动通信（TDMA）工程施工监理规范SpecificationofEquipmentInstallationEngineeringforMobileCommunication(TDMA)
2006-07-25发布
2006-10-01实施
中华人民共和国信息产业部发布TTKAONTKAca-

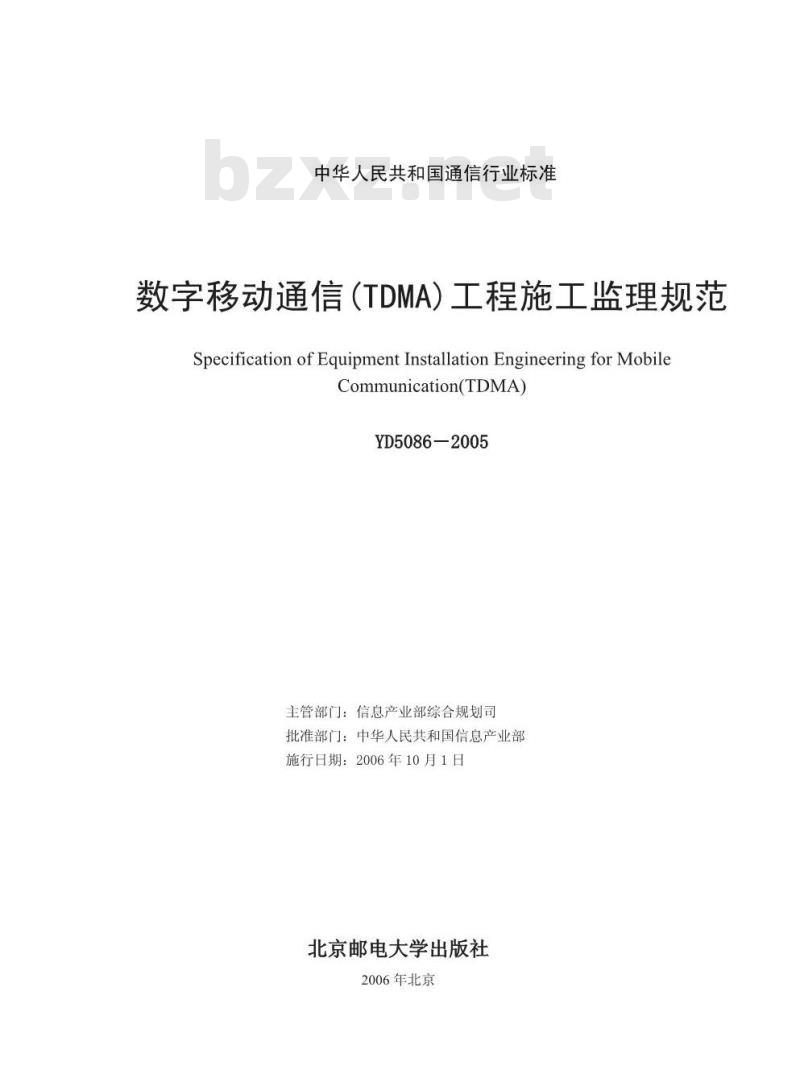

中华人民共和国通信行业标准
数字移动通信（TDMA）工程施工监理规范Specification of Equipment Installation Engineering for MobileCommunication(TDMA)
YD5086—2005
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：2006年10月1日
北京邮电大学出版社
2006年北京

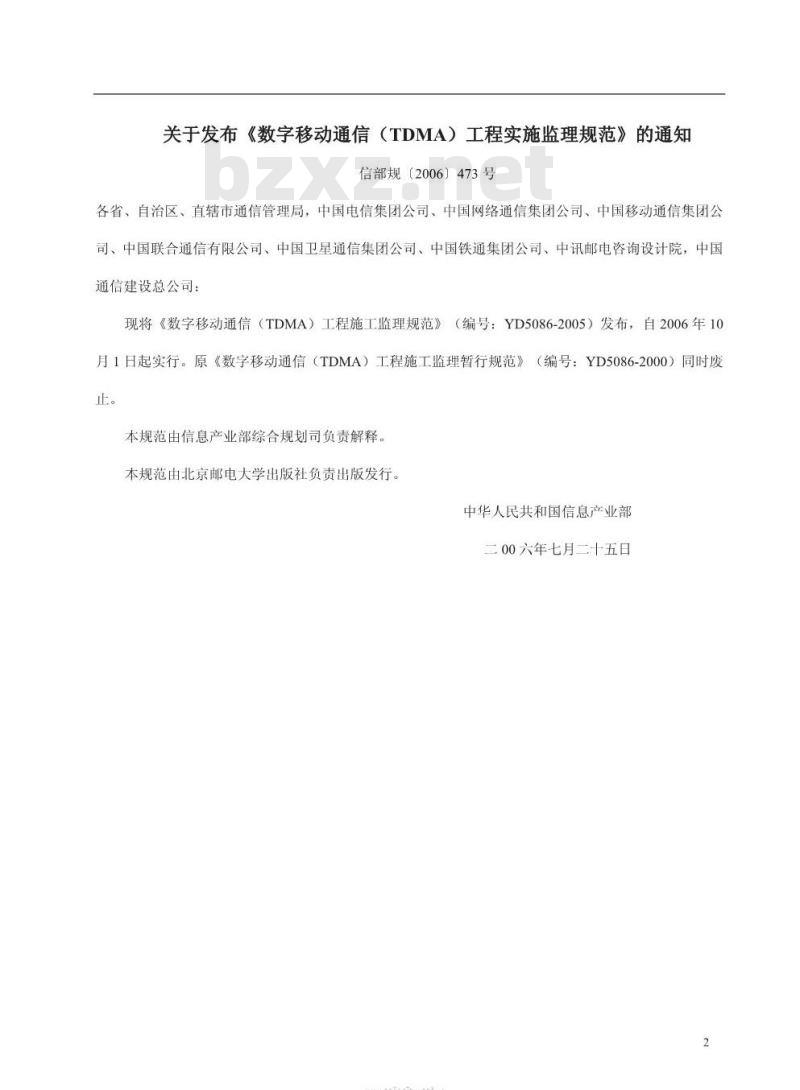

关于发布《数字移动通信（TDMA）工程实施监理规范》的通知信部规（2006）473号
各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团公司、中讯邮电咨询设计院，中国通信建设总公司：
现将《数字移动通信（TDMA）工程施工监理规范》（编号：YD5086-2005）发布，自2006年10月1日起实行。原《数字移动通信（TDMA）工程施工监理暂行规范》（编号：YD5086-2000）同时废
本规范由信息产业部综合规划司负责解释。本规范由北京邮电大学出版社负责出版发行。中华人民共和国信息产业部
二00六年七月二十五日
KAONIKAca

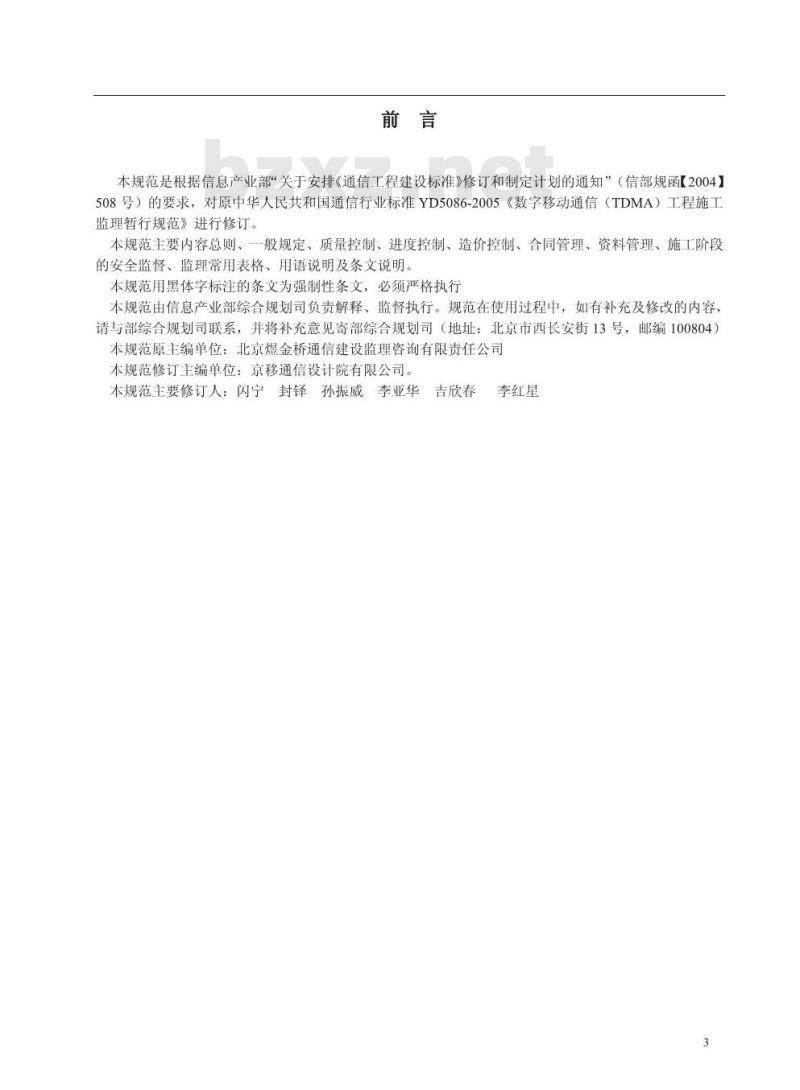

本规范是根据信息产业部关于安排《通信工程建设标准》修订和制定计划的通知”（信部规函【2004】508号）的要求，对原中华人民共和国通信行业标准YD5086-2005《数字移动通信（TDMA）工程施工监理暂行规范》进行修订。
本规范主要内容总则、一般规定、质量控制、进度控制、造价控制、合同管理、资料管理、施工阶段的安全监督、监理常用表格、用语说明及条文说明。本规范用黑体字标注的条文为强制性条文，必须严格执行本规范由信息产业部综合规划司负责解释、监督执行。规范在使用过程中，如有补充及修改的内容，请与部综合规划司联系，并将补充意见寄部综合规划司（地址：北京市西长安街13号，邮编100804）本规范原主编单位：北京煜金桥通信建设监理咨询有限责任公司本规范修订主编单位：京移通信设计院有限公司本规范主要修订人：闪宁封锋孙振威李亚华吉欣春
李红星
1总则
般规定
2.1监理依据
2.2施工监理的阶段划分
3施工准备阶段的监理工作
4移动通信工程进度控制
4.1质量控制
4.2进度控制.
4.3造价控制
5保修阶段的监理工作
6合同管理：
7监理资料管理
7.1监理资料·
7.2监理资料管理
8施工阶段的安全监督
附录A移动通信设备安装工程监理常用表格附录B本规范用词说明.…
TKAOTKAca
错误！未定义书签。
错误！未定义书签。
错误！未定义书签。
·错误！未定义书签。
错误！未定义书签。
错误！未定义书签。
错误！未定义书签。
…错误！未定义书签。
错误！未定义书签。
错误！未定义书签。
1总则
1.0.1为规范数字移动通信工程施工监理工作的内容、规划、程序和方法，以实现对工程的质量控制、进度控制、投资控制、合同管理、信息管理及组织协调（三控两管一协调），特制定本规范。1.0.2本规定适用于新建移动通信（TDMA）工程施工监理。对于改建、扩建的TDMA施工监理，可参照本规范。
1.0.3移动通信工程监理，除执行本标准外，还应执行国家和行业主管部门颁发的相关法规、规范、标准和管理办法。
1.0.4数字移动通信工程中采用的电信设备应取得信息产业部电信设备入网许可证。未取得信息产业部颁发的电信设备入网许可证的不得在工程中使用。在我国抗震设防烈度7度以上（含7烈度）地区公用电信网中使用的交换设备、传输设备、通信电源，移动基站设备，应取得电信设备抗震性能检测合格证，未取得信息产业部颁发的电信设备抗震性能合格证的不得在工程中使用。
1.0.5数字移动通信工程施工监理实行总监理工程师负责制。1.0.6在执行本规范与国家规定不一致时，应以国家规定为准。在执行本规范个别条文有困难时，应提出充分理由并经主管部门审批。1.0.7监理单位和监理工程师应按照“守法、诚信、公正、科学”的准则认真贯彻执行有关工程施工监理的各项方针政策、法规，制定详细工作计划，明确岗位职责，严格检查制度，努力作好施工监理工作。
2一般规定此内容来自标准下载网
2.1监理依据
2.1.1国家、地方和行业有关工程建设和建设的法律、法规。2.1.2国家、地方和行业有关工程建设和建设的技术标准、规范和规程等。2.1.3经有关部门批准的工程项目文件和设计文件。2.1.3监理单位与建设单位签订的委托监理合同，建设单位与承包单位签订的建设工程施工合同。2.2施工阶段的划分
2.2.1施工监理一般划分为3各阶段；施工准备阶段监理、施工阶段监理、保修阶段的监理。3.施工准备阶段的监理工作
3.0.1监理工程师应及时建立监理组织体系，制定监理规划，按监理规划要求和工程的实际情况编制监理实施细则，明确各级职责范围，与建设单位及承包单位建立工作联系渠道3.0.2在设计交底前总监理工程师应组织监理人员熟悉设计文件，对设计中存在的问题通过建设单位向设计单位提出书面意见。
3.0.3监理单位应参加建设单位组织的设计交底。3.0.4监理工程师应依据施工合同及设计，明确工程费用最易突破的部分和环节，预测工程风险及可能发生索赔的诱因，从而明确造价控制的重点。3.0.5监理单位应在规定的时间内派出监理工程师进驻工地，并为工程项目现场配备足够的监理设施以便开展监理工作。
3.0.6监理单位应参加建设单位主持召开的第一次工程会议。3.0.7监理工程师应审查承包单位报送的施工组织设计（方案），并由监理工程师签署意见。3.0.8监理工程师应依据项自合同审核承包单位施工进度计划与施工方案的协调性和合理性，并协作承包单位编制项目实施总进度计划。3.0.9监理工程师应审查承包单位特种作业人员的资格证书、出厂合格证、人员的上岗证、施工机具使用证、仪表校验合格证。
3.0.10监理工程帅应核查各设备厂家生产许可证、出厂合格证、信息产业部颁发的入网证和抗震性能检测数据。
3.0.11监理工程师应按施工承包合同检查承包单位的保险及担保，签发预付款支付凭证。3.0.12监理工程师应对施工现场进行装机条件检查，以下内容应符合要求：1.机房建筑符合工程设计要求。2.机房地面、墙壁、棚的预留空洞、预理件的规格、数量、位置等均应符合设计要求。3.当机房需做地槽时，地槽的走向路由、规格应符合工程设计要求，地槽盖板坚固严密，地槽内不得掺水。
4.机房的通风、空调等设施已安装完毕，并能提供使用。室内温度、湿度符合设计要求。5．机房建筑的防雷保护地系统已经竣工验收合格，接地电阻应符合工程设计要求。6.机房应采取防静电措施，防静电体与保护地连接应可靠、完善。7.机房防火设施应符合YD5002一2005《邮电建筑设计防火规范》的有关规定。机房内及其附近严禁存放易燃易爆等危险品。
8.市电引入机房，机房照明系统已经能正常使用：3.0.13监理工程师应审查承包单位报送的工程开工报审表及相关资料，具备开工条件时，由总监理工程师签发。
KAONTKAca
4.施工阶段的监理工作
4.1质量控制
4.1.1进场设备和材料的检查应符合以下要求：1.开工前监理工程师应会同建设单位、承包单位及供货单位对进场设备和主要器的品种、规格型号及数量进行清点和外观检查，应符合：1）主要设备必须全部到齐，规格型号符合工程设计要求，无受潮和破损现象。2)主要材料的规格型号应符合设计要求，其数量应能满足连续施工的需要。3）检查主要器材的出厂合格证，其性能指标应符合进网技术要求。2.当进场材料出现问题时，应及时通知相关单位。4.1.2工程安装施工质量控制应符合以下要求1）监理工程师应电缆走道（或槽道）的安装做随工检查，位置、高度、平直度等指标应符合工程设计要求。
2)电缆走道横铁规格一致、排列均匀，横铁安装位置应满足电缆下线和做弯要求。3）电缆走道（或槽道）架间应有良好的短接，并与保护地组件直连；4）电缆走道（或槽道）安装电缆走道吊挂应符合工程设计要求，吊挂安装应垂直、整齐、牢固，吊挂构件与电缆走道漆色一致。5）电缆走道（或槽道）的地面支柱安装应垂直稳固，垂直度应符合设计要求，同一方向的立柱应在同一直线上。
6)电缆走道（或槽道）安装完后，监理工程师应检查漆皮是否完好。2.设备安装质量控制要点
1）一般要求
监理工程师必须监督施工单位严格按照工程设计平面图要求的位置进行设备安装。如有设备的安装位置需要变更，必须征得设计和建设单位的同意，并办理设计变更手续。监理工程师应做设备安装的随工检查和安装后的随机抽查，要求设备安装的抽查指标应符合工程设计要求：
监理工程师必须按照YD5059一2005《通信设备安装抗震设计规范》及工程设计要求对设备机架的防震加固进行检查，一旦发现不符合要求，应及时指出，并监督施工单位立即返工，并报告建设单位；
监理工程师应要求承包单位对安装的设备有明确的标识。2.交换机设备安装质量控制点
1)监理工程师应检查设备安装的垂直度、水平度是否符合施工验收规范的要求。2)监理工程师应检查设备相邻架间连接是否牢固。3)监理工程师应检查设备漆面是否良好。4)监理工程师应检查保护地线连接是否牢固，线径是否符合设计要求。5)在有活动地板的机房内安装设备时，监理工程师应依据相关规范检查钢质底座与楼板加固牢靠与否。对加固不牢靠的应立即要求返工加固；3.基站天馈线系统安装质量控制点1)监理工程师应随工检查天线、天线共用器、馈线的安装及加固情况，检查结果应符合工程设计要求：
2）监理工程师应抽查抱杆安装位置、垂直度、倾斜角、方位角，要求抽查指标应符合工程设计要求3)监理工程师可对馈线的安装进行随工监督或安装抽查，要求施工单位作到馈线的规格、型号、路由走向、接地方式等均应符合工程设计要求，馈线进入机房前应采取措施，防止雨水进入机房，馈线拐弯应圆滑均匀，满足弯曲半径要求。3
4)监理工程师应检查天线到收发机各个连接处的安装工艺，检查馈线在吊装过程中是否有损伤，签证安装测试报告。
4.线缆布放质量控制要点
1)监理工程师应按照工程设计要求，依据YD5067-2005《数字移动通信（TDMA）设备安装工程验收规范》进行线缆布放的随工检查。2)严格监督承包单位按工程设计要求和相关规范进行电缆、信号线、控制线的布放、线缆的连接，射频同轴电缆与电缆头的连接、电源线的布放及移动通信机房接地线敷设。3）要求电源线与信号线分列，在必要时要求承包单位做指标测试和抽查4)在相关工序施工过程中，要求上道工序符合要求后才能进行下道工序。5)承包单位所用材料和工具及采取的施工方式要符合要求。5.防雷与接地的质量控制要求
1.1.1.1监理工程师应对工程设计文件中接地与防雷设计的相关内容进行审查，以确保设计文件中相关设计内容符合《9OOMHzTDMA数字移动通信工程设计暂行规定》及其他相关体制的要求，以便于指导工程实施
1)监理工程师必须检查所用材料的质量，要求符合设计要求，检查接地装置和接地电阻值。2)监理工程师必须检查分支线，要求直接与接地干线相连，严禁串联连接。3）监理工程师必须接地体安装，要求位置正确，连接牢固，接地埋设体深度应符合设计要求。4）监理工程师必须检查接地（零）线敷设，要求做到：地线敷设平直、牢固，固定点间距均匀，穿墙有保护管，油漆防腐完整；焊接连接的焊缝完整、饱满，无明显气孔、咬肉等缺陷；螺栓连接紧密、牢固；
防雷接地引下线的保护管固定牢靠，断线卡子设置便于检测，接触面镀锌或镀锡完整，螺栓等紧固件齐全，防腐均匀。5)监理工程必须按设计要求检查天馈线系统的防雷保护。6)其余未尽事项的检查应按（YD/T5098-2005）《通信局（站）防雷接地设计规范》及《电信专用房屋设计规范》（YD5003-2005)的有关要求执行。6.设备通电质量控制要点
监理工程师应督促承包单位按设备说明书技术要求步骤开机，用设备自备监视系统检查设备工作应正常，自查各种辅助设备工作应正常，各种可闻可见的告警设施的工作应正常，并及时做好加电开机检查记录。
4.1.3设备软件与系统验收的质量控制应符合以下要求：1，监理工程师应督促厂商测试，确保测试的真实性。2.监理工程师应督促以下指标符合相应规定要求1)系统的建立功能。
2)系统的交换功能。
3)系统的维护管理功能。
4)系统的信号方式及网络支撑功能。4.1.4工验收资料的质量控制应符合以下要求：1设计变更文件及竣工图纸
2)各种材料、附件、设备及仪表合格证或检验合格资料、产品说明书及安装图纸等资料。3）安装及时记录（包括多种测试记录等）4)系统联合试运转记录及调试报告。5)分项、分部质量检查评定表
6）工程质量事故处理记录以及根据规定和要求提供的其他技术资料。4
TKAONIKAca
4.2进度控制
4.2.1监理工程师应建立反映工程进度的监理日志，逐日如实记载每日施工部位及完成的实物工程量。同时，如实记载影响工程进度的内、外、人为和自然的各种因素。4.2.2监理工程师应督促承包单位按施工进度进度计划施工，并审核承包单位提交的工程进度报告，核查计划进度与实际进度的差异，实物工程量与工作量指标完成情况的一致性。4.2.3监理工程师应按合同要求，进行工程量计量验收，及时为工程进度款的支付签署进度、计量方面的认证意见。
4.2.4监理工程师应对工程进度进行动态管理，当实际进度与计划进度发生差异时，应分析产生原因，并提出进度调整措施和方案，督促相关单位采取调整措施。4.2.5进度控制应以现场协调会、监理例会、监理通知、监理等指令进行。4.2.6监理工程师应定期以周（月）报形式向建设单位报告有关进度情况。4.3造价控
4.3.1造价控制应依据建设工程施工合同、国家现行法律和规定、通信工程概（预）算定额及取费标准等。
4.3.2监理工程师应按合同的规定，现场计量核实已完工程的数量和价值。4.3.3监理工程师应按施工合同规定审查、签发中期支付证书及合同中止后任何款项的支付证书。对不符合合同文件要求的工程项目和施工活动、有权暂拒签发支付证书，直至上述项目和施工活动达到合同要求。
4.3.4监理工程师应要求设计单位在设计变更前进行技术经济合理性分析，并报知建设单位。4.3.5凡涉及经济费用支出的停窝工签证、用工签证、使用机械签证、材料代用和材料调价等的签证，由项目总监理工程师最后核签后方有效。4.3.6监理单位应完善价格信息收集制度，及时掌握国家调价的范围和幅度4.3.7监理单位应检查、监督承包单位执行合同情况，使其全面履约。4.3.8监理工程师应定期向建设单位报告工程投资动态情况。4.3.9监理工程师应定期、不定期地进行工程费用分析，制定工程费用突破后的补救方案和措施。4.3.10监理工程师帅应要求承包单位在指定时间前完成工程量电报表，监理工程师只签认经检验认可合格的项目的工程量。
4.3.11监理单位应审核承包单位提交的工程结算书。4.3.12监理单位应处理相关单位提出的索赔。5保修阶段的监理工作
5.0.1监理单位应依据委托合同约定的工程保修期内监理工作的时间、范围和内容开展工作。5.0.2保修阶段对工程修补、修复的质量要求与施工阶段的监理工作一致。5.0.3监理工程师应对监理单位提出的工程质量缺陷原因进行调查分析并确定责任归属。对因承包单位原因工程质量问题，督促承包单位进行修复，对修复完毕的工程质量进行检查，合格后予以签认；对非承包单位原因工程质量缺陷，监理人员应核实修复工程的费用和签署工程款支付证书，报建设单位。6合同管理
6.0.1建设单位与第三方签订工程施工阶段的质量、进度、投资有关的各种合同，都在监理工程师的合同管理范围之内：建设单位应当把这些合同文件的副本或复印件提供给监理工程师使用。5
6.0.2协助建设单位确定本工程项目的合同结构。6.0.3协助建设单位起草与本工程项目有关的各类合同，并参与各种合同的谈判。60.4监督和检查合同的履行，坚持按合同条款办事，维护建设单位和承包单位的合法权益。6.0.5进行上述各类合同的跟踪管理，包括合同各方执行合同情况的检查。协助建设单位签订与工程相关的后续合同。
6.0.6当合同需要进行工程变更、工程延期、分包、转让与指定分包时，应协助建设单位履行变更等手续，并做好变更后的各项调整工作。6.0.7协助建设单位处理与本工程项目有关的费用索赔、争端与仲裁、违约及保险等事宜。7监理资料管理
7.1.1监理资料应包括以下主要内容：1.监理合同：
2.监理大纲
3.监理规划；
4.监理实施细则
5.监理指令：
6.监理日志：
7.监理报表；
8.会议纪要：
9.审核签认文件（包括承包单位报来的施工组织设计等各种文件和报表）；10.工程质量认证文件；
11.工程款支付文件：
12.工程验收记录；
13.质量事故调查及处理报告：
14.竣工结算审核意见书
15．监理工作总结。
7.2监理资料管理
7.2.1监理资料必须及时整理、真实完善、分类有序。7.2.2监理资料的管理应由总监理工程师负责，并指定专人具体实施。7.2.3监理资料应在各阶段监理工作结束后及时整理归档。7.2.4监理档案的编制应按照《建设工程文件归档整理规范》（GB/T50328-2001）的规定及建设单位的要求进行。
7.2.5监理单位应按监理合同约定的时间和份数进行监理档案的移交。8施工阶段的安全监督
8.0.1项目监理机构应贯彻执行《华人民共和国安全生产法》，《国家建设工程安全生产管理条例》8.0.2在整个施工过程中要坚持安全第一、预防为主的管理方针。8.0.3监理工程师应监督承包单位严格按施工组织设计（方案）中的安全技术措施及安全生产操作规程进行施工，查验安全生产许可证和施工人员上岗证。8.0.4设备安装前监理工程师必须检查机房的荷载、消防、防震和接地要求是否符合有关规范的证明文件。
TTKAONIKAca-
