【YD通讯标准】 通信设备抗地震性能检测

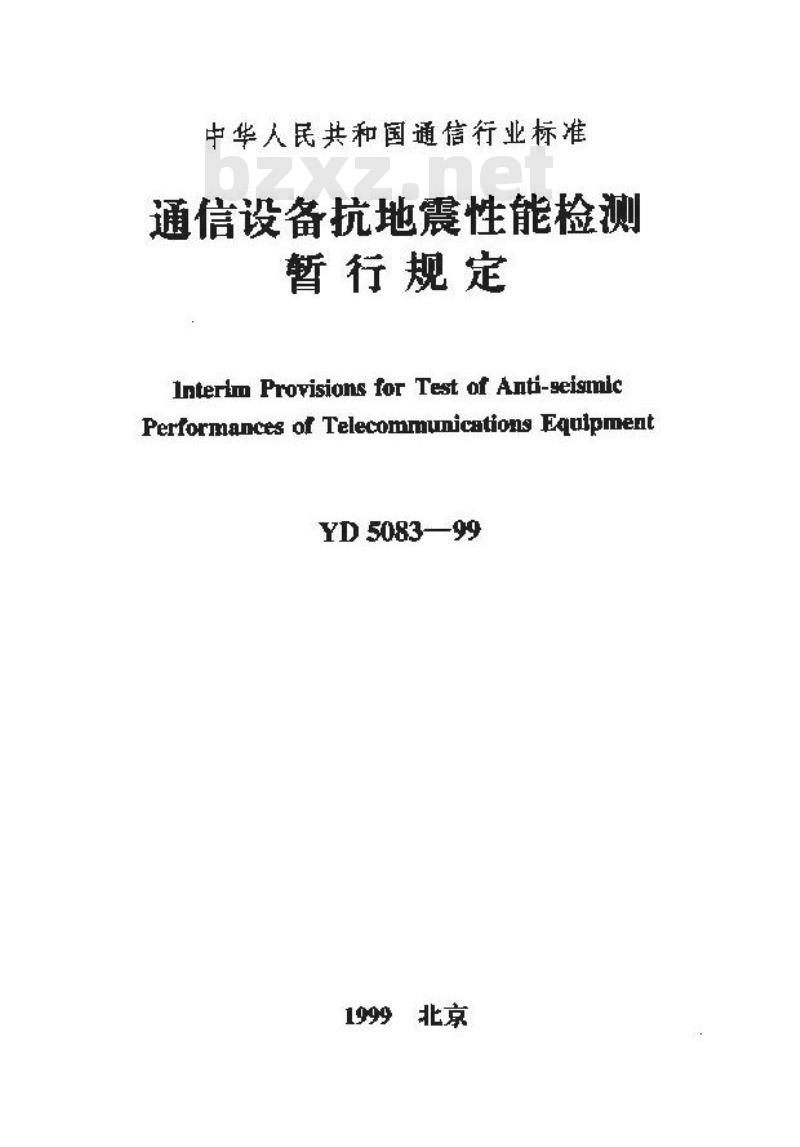

中华人民共和国通信行业标准
通信设备抗地震性能检测
暂行规定
Interlm Provisions for Test of Anti-geisimlcPerformances of Telecommunications EqulpmentYD5083—99

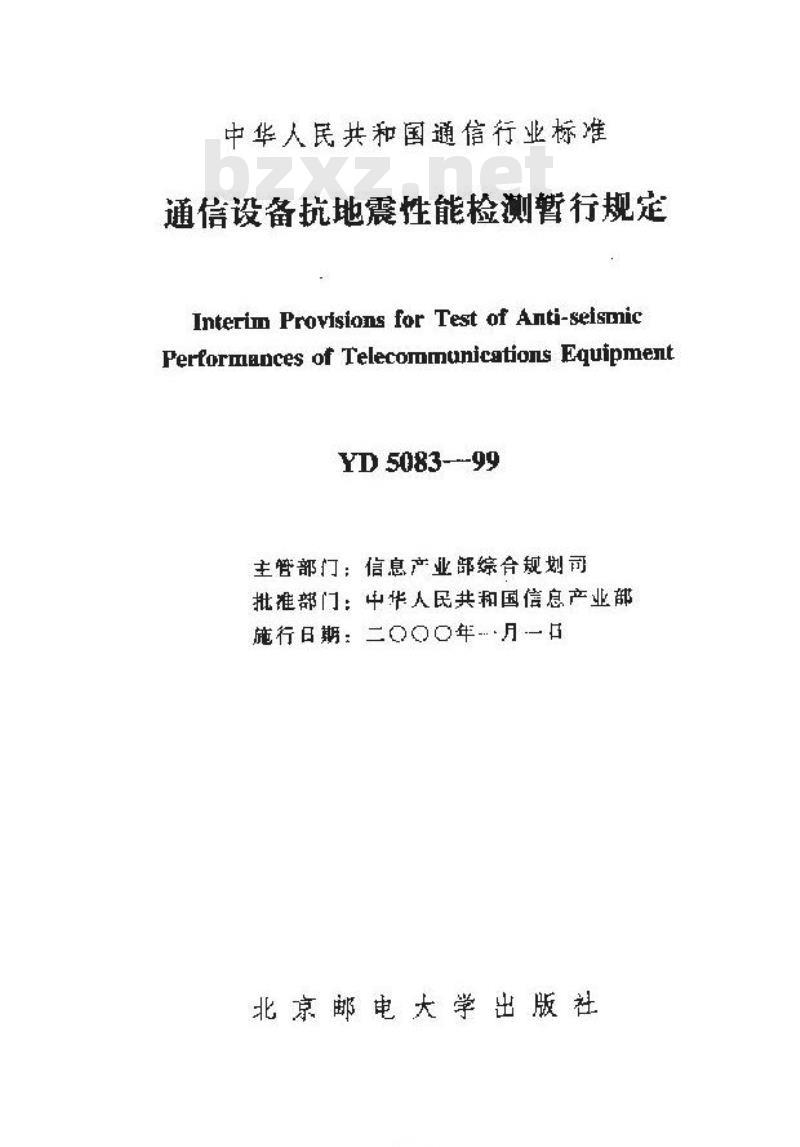

中华人民共和国通信行业标准
通信设备抗地震性能检测暂行规定Interim Provisions for Test of Anti-seismicPerformances of Telecommunications EquipmentYD 5083--99
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：二〇〇〇年月一日
北京邮电大学出版社

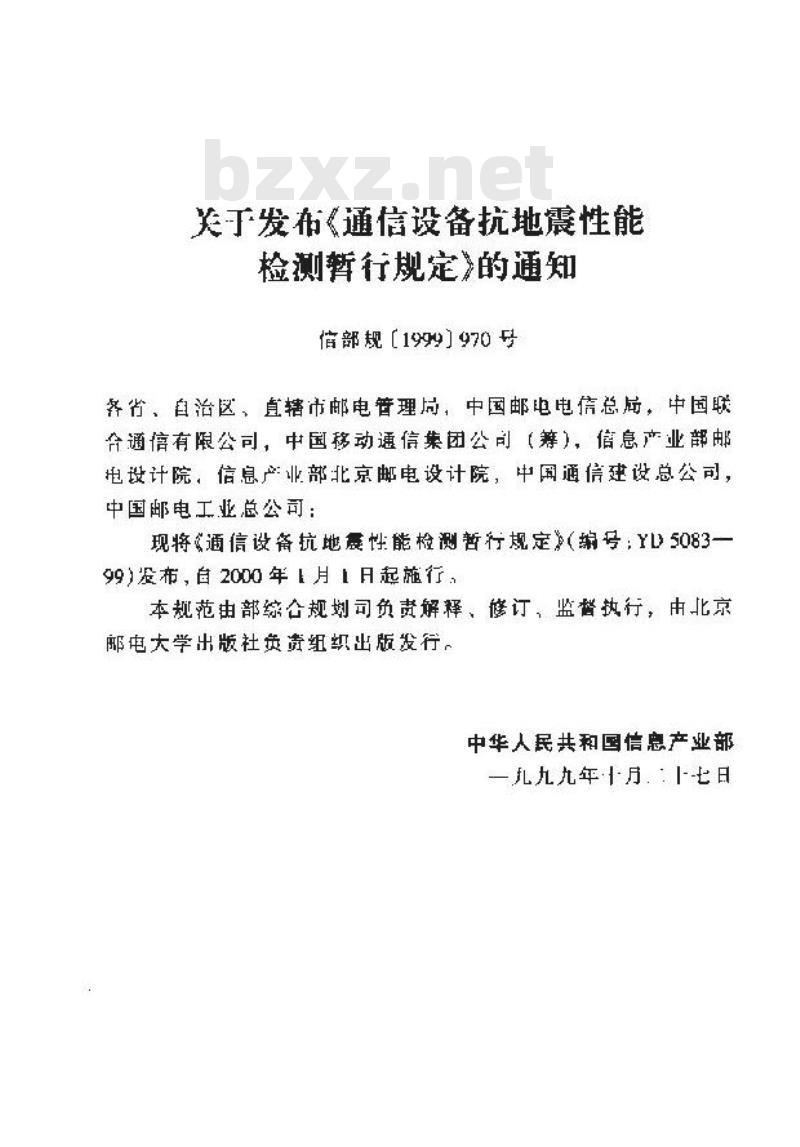

短了发布《通信设备抗地震性能检测暂行舰定》的通知
信部规【1999】970号
齐省、自治区、直辖市邮电管理局，中国邮电电信总届，中国联合通信有限公司，中国移动通信集团公司（筹），信息产业部邮电设计院，信息产业部北京邮电设计院，中国通信建设总公司，中国邮电工业总公司：
现将通信设备抗地展性能检测暂行规定（编号：YL5083一99]发布，自2000年1月1日起施行，本规范由部综合规划司负责解释、修订，监督执行，由北京郎电大学出版社负资组织出版设行，中华人民共和国信息产业部
一九九九年十月．：1七日

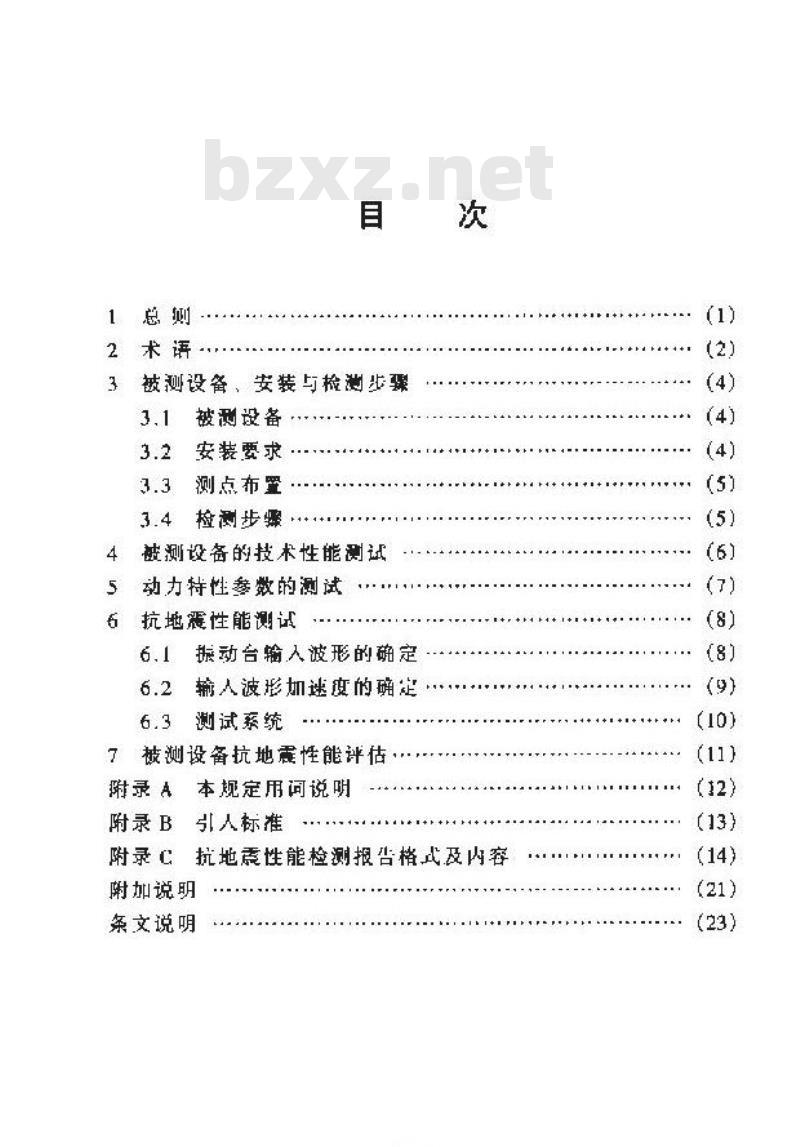

2术语
被测设备、安装与检测步骤
被测设备
安装要求
测点布置·
检测步骤
被测设备的技术性能测试
动力持性参数的测试
石 抗地囊性能测试
振动台输人波形的确定
箍人波形加迷度的确型
测试系统
了被测设备抗地震性能评估
本规定用问说明
附录A
引人标准
附录B
附录心抗地壳性能检测报告格式及内容附加说明
条文说明
TKNKea免费标准bzxz.net

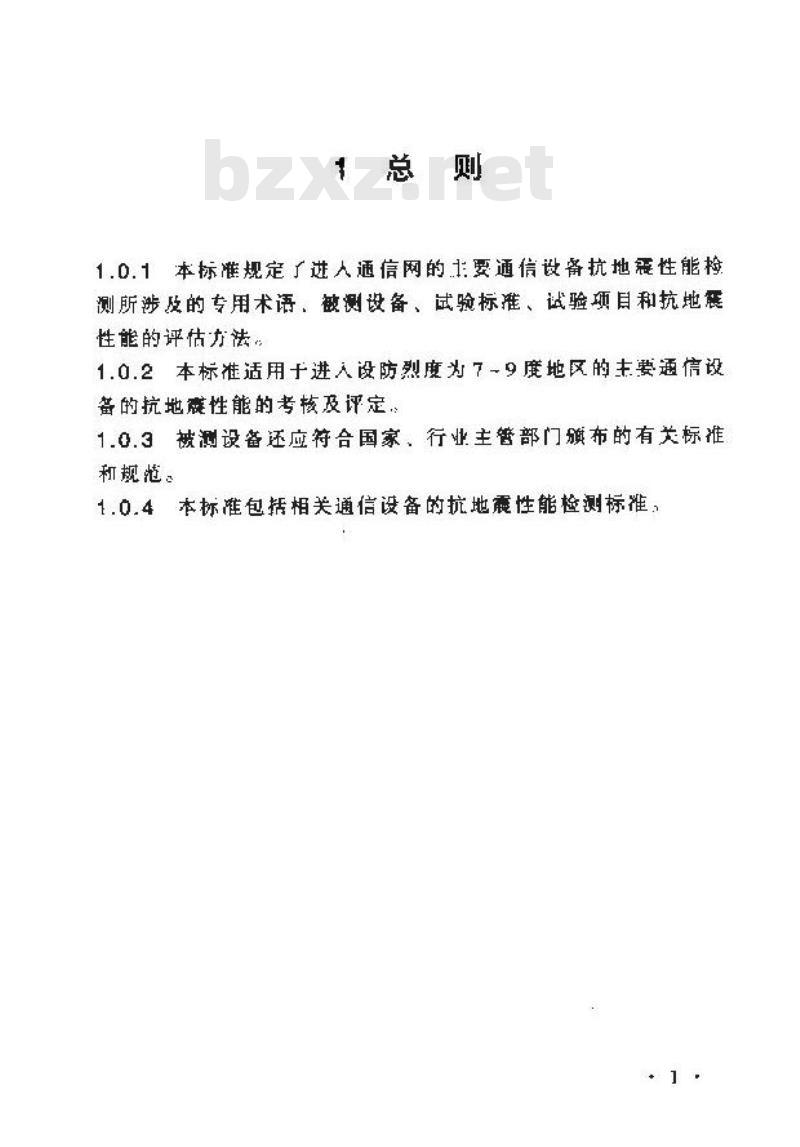

1.0.1本标准规定了进人通信网的1要通信设备抗地寇性能检测所涉及的专用术语、被测设备、试验标准、试验项目和抗地震性能的评枯方法，
1.0.2本标准适用十进人设防烈度为7-9度地区的主要通信设备的抗地囊性能的考核及评定
1.0.3被测设备还应符合国家、行业主管部门旗布的有关标准和规范。
1.0.4本标准包括相关通信设备的抗地性能检测标准，2.0.1地售烈度
2术语
地癌烈度是指某地区的地面及建筑物遭受到一饮地震影响的强弱程度，是根锯人的够觉、家具和物品的振动情况以及房屋和构筑物遭到破坏程度等定性的描绘。2.0.2抗毫设防烈度
抗震设防烈度是按国家批准权限审定一个地区作为抗震设防的地震烈度，
2.0.3地爆反应谱
地展时结构质点的最大反应（位移，速度、加速应）与结构自振频题率的关系称为反应谱（位移、速度、加速度：地震反所谱是以单质点弹性体系在实际地毫作用下的反应为基础，通过对结构的地震反应进行分析米确足的。2.0.4周有懒率
由结构的质量及刚度所决定的频案为结构的固有频率，其中最低一阶固有频率称为结构的基频2.0.5临界潮尼比
运动过程中。结构的能量耗散作用称为阻尼。临界阻尼是结构在无下扰的情况下，快复到原始位置的最大粘滞阻尼。临界阻尼比是结构阻尼与临界阻尼之比，2.0.6人T合或地震波
人工合成地熊波是指人工生成的时间-加速度曲线，其反成谱应为所要求的标难反成谱的包络线。2.0.7正弦拍波
正弦拍波是由一个较低频率正弦波调幅的某一频率的连续正2
弦波，
2.0.8标准反府谱
标准反应谱是根据大量强震记录，分别计算出反应谱线，根据这些谱曲线，人为产生以包络被测设备抗地震试验要求的反应谱。
2.0.9时程册线
加速度、速度、位移等物理量与时间的关系曲线分别称为加速度、速度，懈移的时程曲线，3
3被测设备、安装与检测步骤
3.1被测设备
3.1.1被谢试的通信设备应与在网上使用的设备指同，并组成能反映出通信考核指标的基本系统3，12生产厂家在提供被满设备时，应提交以下技术文件：1：被测设备的构尺寸围及安装说明书：2，被测设备的技术说明书，
3、被测设备的面板图：
4.有关指标的谢试押作说明书。3.2安装要求
3.2.1被测设备底部与握动台自面直接用螺栓连接：连接螺栓用测力扳手紧固预加扭矩见表3.2.1，当条件不具备时（如安装螺孔与振动台台面螺孔不数时，可琯设连接件，但连接件应有是够的刚度，刚度大小虚以不影响被设备动力特性为准。
3.2.2如被测试的基本系统由儿架设备构成，应分别将单古设备安装在振动台上，在基木系统加电运行状态下进行地考核。
3.2.3每次地震考核测试后，应累固连接爆栓以符合表3,2,1的要求，再进行下一次地衰考核测试。4
设备底部连摘螺栓预加扭矩要
螺怪公称直径（an)
注：表中螺栓材料为A3钢。
测点布置
扭短（N·m)
331被测设备动力特性数树试，点成不少于两点，即在台面、设备中部主框架处安装加速度传感器。3.3.2被测设备抗地震性能考核试验、测点应不少于四点，即在台面被测设备底部，、被测设备中部，披测设备顶部主框架处安装加速度传感器。
3.3.3如需对被测设备进行振型测试，测点应不少于九点3.4
检测步骤
3,4，1被测设备的抗地衰性能检测按送检烈度进行考核，其起始送检裂度应符合相关通信设备抗地需性能检测标推的规定。3.4.2抗地性能检测依以下步骤进行：1：被测设备前技术性能试：
2测点布置：
3.被测设备动力特性参数测试；4抗地展性能考核：
5被测设备差店技术性能测试
4被测设备的技术性能测试
4.0.1被测设备的技术性能试，应在地展考核前和考核后分别进行。
4.0.2被测设备进行测试时，应处于正常环境和运行状态，被测设备的供电、接地应符合正常运行条件。4.0.3被测设备在地观考核后进行技术性能测试时，不应对其进行人工恢友。
4.0.4技术性能的测试项目和内容，应特符合相关通信设备抗地囊性能检测标推的要求。
5动力特性参数的测试
5.0.1被测设备的动力特性参数，包括固有频率和临界阻尼比，5.D.2对被测设备的动力特性数测试应包括设备的正面方向和垂直方向。测试方法采用白操声微振法，必要时采用正弦扫描法校核，
5.0.3自噪声激振法：采用振动台生成的白噗声对被测设备进行激振。频率范为135Hz，加速度幅值为0.05～0.10，激振时间为120～1809
在振动台台面及被测设备沿振动方向布置加速度传感器，记录激振时台面和被测设备的加速度响应值，通过传递函数分析确定被测设备的动力特性整数。5，0.4止弦打描法；采用单向等想加速度的变频连续正弦波输入振动台，对被测设备进行正弦扫描激振。频率范围为1-35Hs，加速度幅值为0.03~0.05，归描速率为1倍频程/分速度传感器布置同白噪声激振法，记录加速度响应值，通过传递函数分析，确定被测设备的动力特性参数6抗地薰性能测试
振动台输人波形的确定
抗地避性能检测的输人被形，采用正弦共振拍波或人工合成地囊波
6.1.t正弦共振拍波
由5个正弦共振拍波组成，每拍5周，拍间间隔为29，加振时间为
+4×26
式中：为考核频率，取第5章实测的被测设备固有频率正弦共据拍波波形如图6.1.I所示fe
第1拍
第2拍
第3指
第4拍
正弦共振拍液
6.1.2人工合成地露波
第5拍
根据通信设备标准反应谱（如图6.1.2所示）反演出人上合成地麗波？人工合成地展波的持结时间不少于30：，强毫部分不少于20sc
