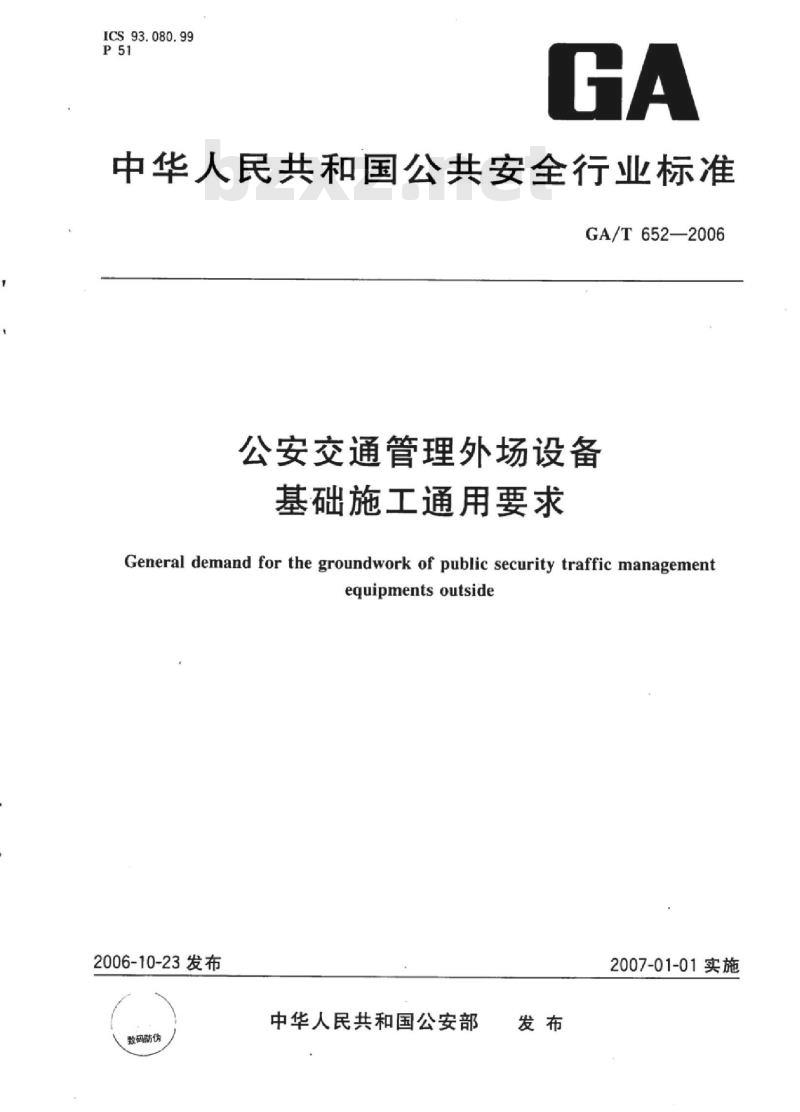

【GA公共安全标准】 公安交通管理外场设备基础施工通用要求

ICS93.080.99
中华人民共和国公共安全行业标准GA/T652—2006
公安交通管理外场设备
基础施工通用要求
General demand for the groundwork of public security traffic managementequipments outside
2006-10-23发布
数码防伪
中华人民共和国公安部
2007-01-01实施

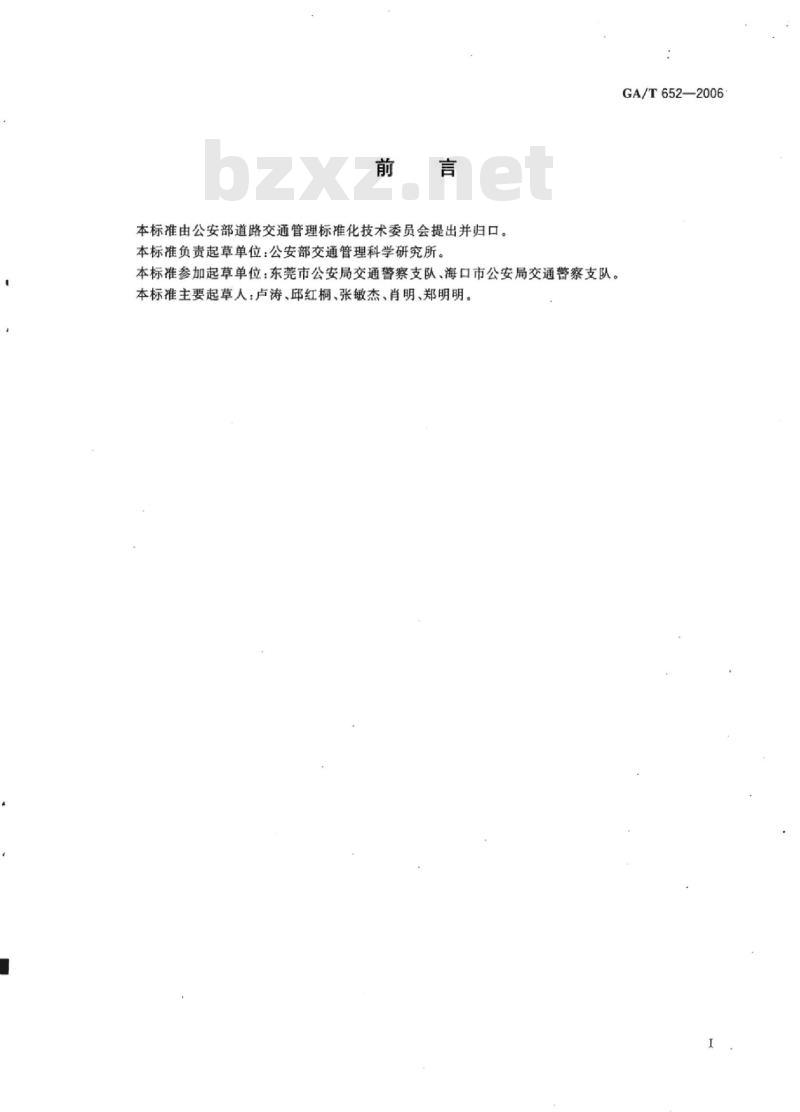

本标准由公安部道路交通管理标准化技术委员会提出并归口。本标准负责起草单位：公安部交通管理科学研究所。本标准参加起草单位：东莞市公安局交通警察支队、海口市公安局交通警察支队。本标准主要起草人：卢涛、邱红桐、张敏杰、肖明、郑明明。GA/T652—2006

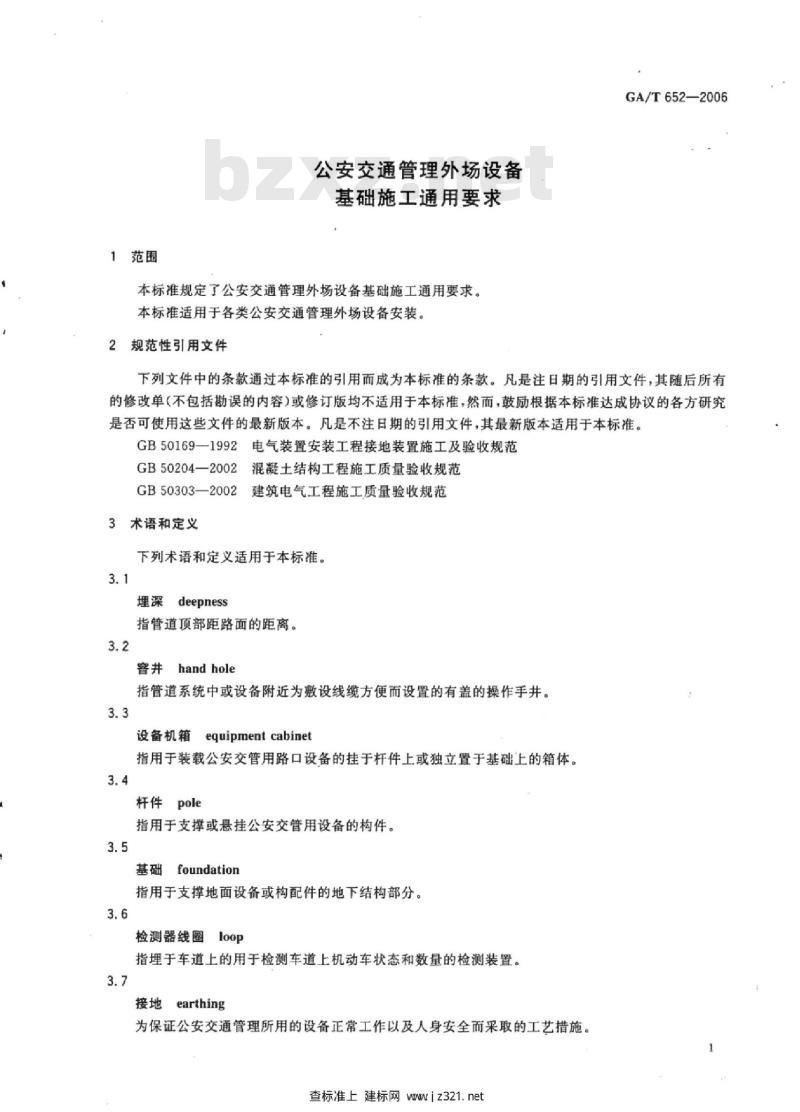

1范围
公安交通管理外场设备
基础施工通用要求
本标准规定了公安交通管理外场设备基础施工通用要求。本标准适用于各类公安交通管理外场设备安装。2规范性引用文件
GA/T652—2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件。其最新版本适用于本标准。GB50169—1992电气装置安装工程接地装置施工及验收规范GB50204—2002混凝土结构工程施工质量验收规范GB50303一2002建筑电气工程施工质量验收规范3术语和定义bZxz.net
下列术语和定义适用于本标准。3.1
埋深deepness
指管道顶部距路面的距离。
窖井handhole
指管道系统中或设备附近为敷设线缆方便而设置的有盖的操作手并。3.3
设备机箱equipmentcabinet
指用于装载公安交管用路口设备的挂于杆件上或独立置于基础上的箱体。3.4
杆件pole
指用于支撑或悬挂公安交管用设备的构件。3.5
基础foundation
指用于支撑地面设备或构配件的地下结构部分。3.6
检测器线圈loop
指埋于车道上的用于检测车道上机动车状态和数量的检测装置。3.7
接地earthing
为保证公安交通管理所用的设备正常工作以及人身安全而采的工艺措施。查标准上建标网wwwiz321.net
GA/T652—2006

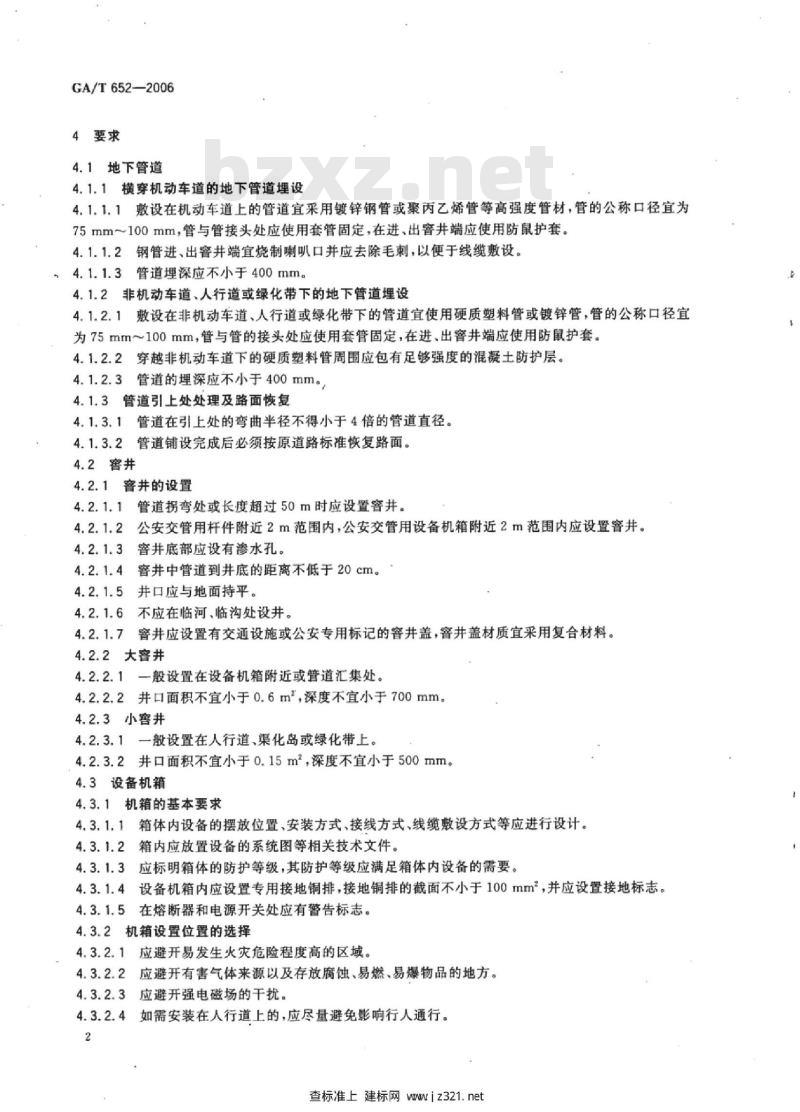

4要求
4.1地下管道
4.1.1横穿机动车道的地下管道埋设4.1.1.1敷设在机动车道上的管道宜采用镀锌钢管或聚丙乙烯管等高强度管材，管的公称口径宜为75mm～100mm，管与管接头处应使用套管固定，在进、出窖井端应使用防鼠护套。4.1.1.2钢管进、出窖井端宜烧制喇叭口并应去除毛刺，以便于线缆敷设。，4.1.1.3管道埋深应不小于400mm。4.1.2非机动车道、人行道或绿化带下的地下管道埋设4.1.2.1敷设在非机动车道、人行道或绿化带下的管道宜使用硬质塑料管或镀锌管，管的公称口径宜为75mm～100mm，管与管的接头处应使用套管固定，在进、出井端应使用防鼠护套。4.1.2.2穿越非机动车道下的硬质塑料管周围应包有足够强度的混凝土防护层。4.1.2.3管道的埋深应不小于400mm。4.1.3管道引上处处理及路面恢复4.1.3.1管道在引上处的弯曲半径不得小于4倍的管道直径。4.1.3.2管道铺设完成后必须按原道路标准恢复路面。4.2窖井
4.2.1客井的设置
4.2.1.1管道拐弯处或长度超过50m时应设置窖井。公安交管用杆件附近2m范围内，公安交管用设备机箱附近2m范围内应设置睿井。4.2.1.2
窖井底部应设有渗水孔。
窖井中管道到井底的距离不低于20cm。4.2.1.41
井口应与地面持平。
4.2.1.6不应在临河、临沟处设井。窖井应设置有交通设施或公安专用标记的睿井盖，窖井盖材质宜采用复合材料。4.2.1.7
4.2.2大客井
4.2.2.1一般设置在设备机箱附近或管道汇集处。4.2.2.2井口面积不宜小于0.6m，深度不宜小于700mm。4.2.3小窖井
4.2.3.1一般设置在人行道、渠化岛或绿化带上。4.2.3.2井口面积不宜小于0.15m2，深度不宜小于500mm。4.3设备机箱
4.3.1机箱的基本要求
箱体内设备的摆放位置、安装方式、接线方式、线缆敷设方式等应进行设计。4.3.1.1
4.3.1.2箱内应放置设备的系统图等相关技术文件。应标明箱体的防护等级，其防护等级应满足箱体内设备的需要。4.3.1.3
设备机箱内应设置专用接地铜排，接地铜排的截面不小于100mm，并应设置接地标志。4.3.1.4
4.3.1.5在熔断器和电源开关处应有警告标志。4.3.2机箱设置位置的选择
应避开易发生火灾危险程度高的区域。4.3.2.2应避开有害气体来源以及存放腐蚀、易燃、易爆物品的地方。应避开强电磁场的干扰。
4.3.2.4如需安装在人行道上的，应尽量避免影响行人通行。2
查标准上建标网wwwiz321.net

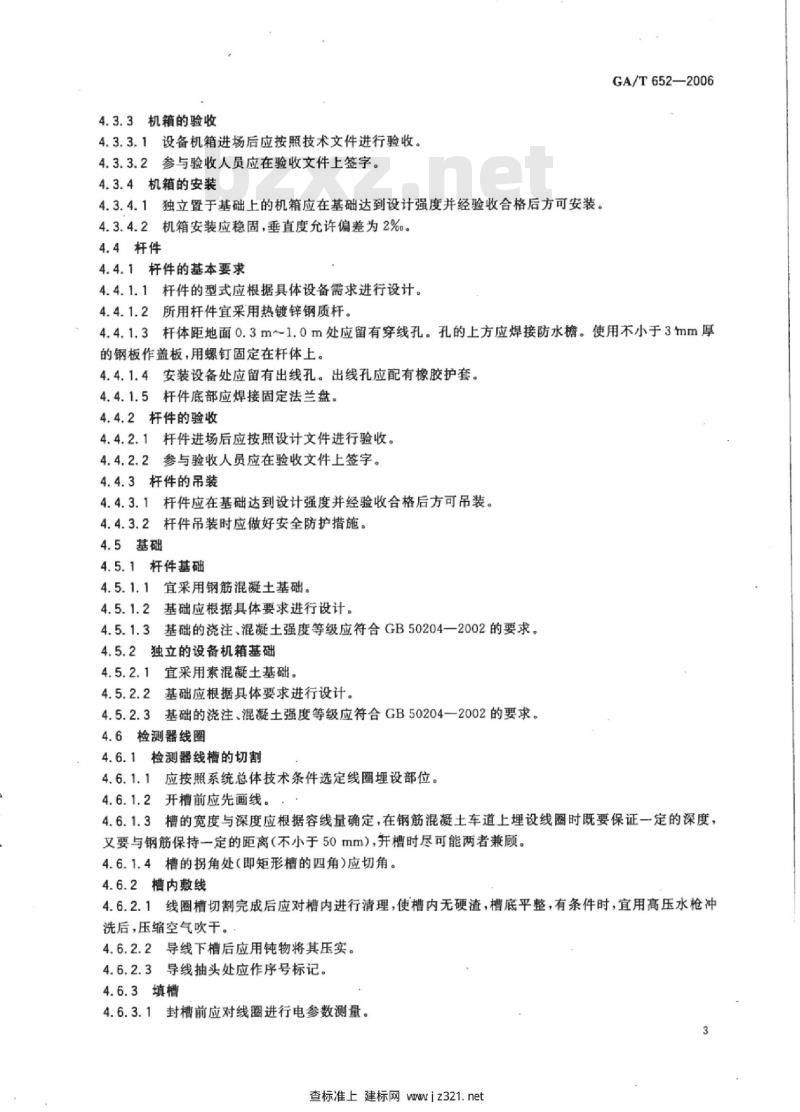

4.3.3机箱的验收
4.3.3.1设备机箱进场后应按照技术文件进行验收。4.3.3.2参与验收人员应在验收文件上签字。4.3.4机箱的安装
4.3.4.1独立置于基础上的机箱应在基础达到设计强度并经验收合格后方可安装。4.3.4.2机箱安装应稳固，垂直度允许偏差为2%4.4杆件
4.4.1杆件的基本要求
4.4.1.1杆件的型式应根据具体设备需求进行设计。4.4.1.2所用杆件宜采用热镀锌钢质杆。GA/T652—2006
4.4.1.3杆体距地面0.3m～1.0m处应留有穿线孔。孔的上方应焊接防水檐。使用不小于3mm厚的钢板作盖板，用螺钉固定在杆体上。4.4.1.4安装设备处应留有出线孔。出线孔应配有橡胶护套。4.4.1.5杆件底部应焊接固定法兰盘。4.4.2杆件的验收
4.4.2.1杆件进场后应按照设计文件进行验收。4.4.2.2参与验收人员应在验收文件上签字。4.4.3杆件的吊装
4.4.3.1杆件应在基础达到设计强度并经验收合格后方可吊装。4.4.3.2杆件吊装时应做好安全防护措施。4.5基础
4.5.1杆件基础
4.5.1.1宜采用钢筋混凝土基础。基础应根据具体要求进行设计。4.5.1.2
4.5.1.3基础的浇注、混凝土强度等级应符合GB50204—2002的要求。4.5.2独立的设备机箱基础
4.5.2.1宜采用素混凝土基础。
4.5.2.2基础应根据具体要求进行设计。4.5.2.3基础的浇注、混凝土强度等级应符合GB50204—2002的要求。4.6检测器线圈
4.6.1检测器线槽的切割
4.6.1.1应按照系统总体技术条件选定线圈埋设部位。4.6.1.2开槽前应先画线。
4.6.1.3槽的宽度与深度应根据容线量确定，在钢筋混凝土车道上埋设线圈时既要保证一定的深度，又要与钢筋保持一定的距离（不小于50mm），并槽时尽可能两者兼顾。4.6.1.4槽的拐角处（即矩形槽的四角）应切角。4.6.2槽内敷线
4.6.2.1线圈槽切割完成后应对槽内进行清理，使槽内无硬渣，槽底平整，有条件时，宜用高压水枪冲洗后，压缩空气吹干。
4.6.2.2导线下槽后应用钝物将其压实。4.6.2.3导线抽头处应作序号标记。4.6.3填槽
4.6.3.1封槽前应对线圈进行电参数测量。3
查标准上建标网wwwiz321.net
GA/T652—2006
4.6.3.2封槽应密实无气囊。
4.6.4线圈和馈线的连接和接头处理4.6.4.1环形线圈和馈线连接点应保证连接的可靠性，并应作好有效的防水处理。4.6.4.2馈线的屏蔽套在设备机箱内应可靠接人大地。4.7电缆线
4.7.1电缆线的验收
4.7.1.1电缆线的型式、规格应与设计规定相符。4.7.1.2线缆进场用于工程之前应进行验收，验收的程序、内容和方法应符合GB50303一2002中3.2.12的规定。
4.7.2电缆线敷设的一般原则
4.7.2.1线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。4.7.2.2同一根电缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确。标签应选用不易损坏的材料。
4.7.2.3穿过管道的所有线缆截面积之和在设备机箱及杆件等末端处不应超过管道截面积的90%，其他地方不应超过管道截面积的60%。4.7.3地下电缆线的敷设
4.7.3.1地下敷设的电缆线不得有接头。4.7.3.2每根电缆线应留有2m~4m的余量。4.7.4架空电缆线的敷设
4.7.4.1无法采用地下敷设电缆线方式时，可采用架空方式敷设。4.7.4.23
架空电缆线最低净空高度不得低于6m。架空电缆线跨度超过30m时应使用钢绞线将电缆线吊起。
架空电缆线在杆件引下处2.5m以下应使用钢管穿线套管。钢管穿线套管的顶部应有半月4.7.4.33
型防水弯或安装防水出线管帽。4.7.5桥梁上电缆的敷设
4.7.5.1敷设于桥梁上的电缆应穿管敷设。4.7.5.2在经常受到震动的桥梁上敷设的电缆，应有防震措施。4.7.5.3桥梁两端和伸缩缝处的电缆应留有松弛的部分。线缆在桥梁上敷设时应事先征得桥梁管理部门的同意后方可施工。4.7.5.4
4.8接地
4.8.1杆件接地
4.8.1.1杆件应安装保护地线，保护地线可使用规格为40mm×4mm以上的镀锌扁钢制作，焊接到每个钢制杆件的法兰盘上。焊接处应作防腐处理。保护地线应与接地体有效连接，接地电阻应小于42。
4.8.1.2接地体施工应符合GB50169-1992的规定。4.8.2设备机箱接地
4.8.2.1设备机箱的专用接地铜排应与接地体有效连接，接地电阻应小于4Q。4.8.2.2引人设备机箱的接地线应使用软铜绞线，其截面不得小于10mm2。4.8.2.3接地体施工应符合GB50169--1992的规定。参考文献
［1］电气装置安装工程电缆线路施工及验收规范GB50168-1992[2]
建设工程监理规范GB50319—2000[3]
建设工程文件归档整理规范GB50328—2001[4]
道路交通信号灯设置与安装规范GB14886—2006GA/T652—2006
GA/T652-2006
中华人民共和国公共安全
行业标准
公安交通管理外场设备
基础施工通用要求
GA/T652-2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标雁出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数10千字2007年1月第一版2007年1月第一次印刷书号：155066·2-17416定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
