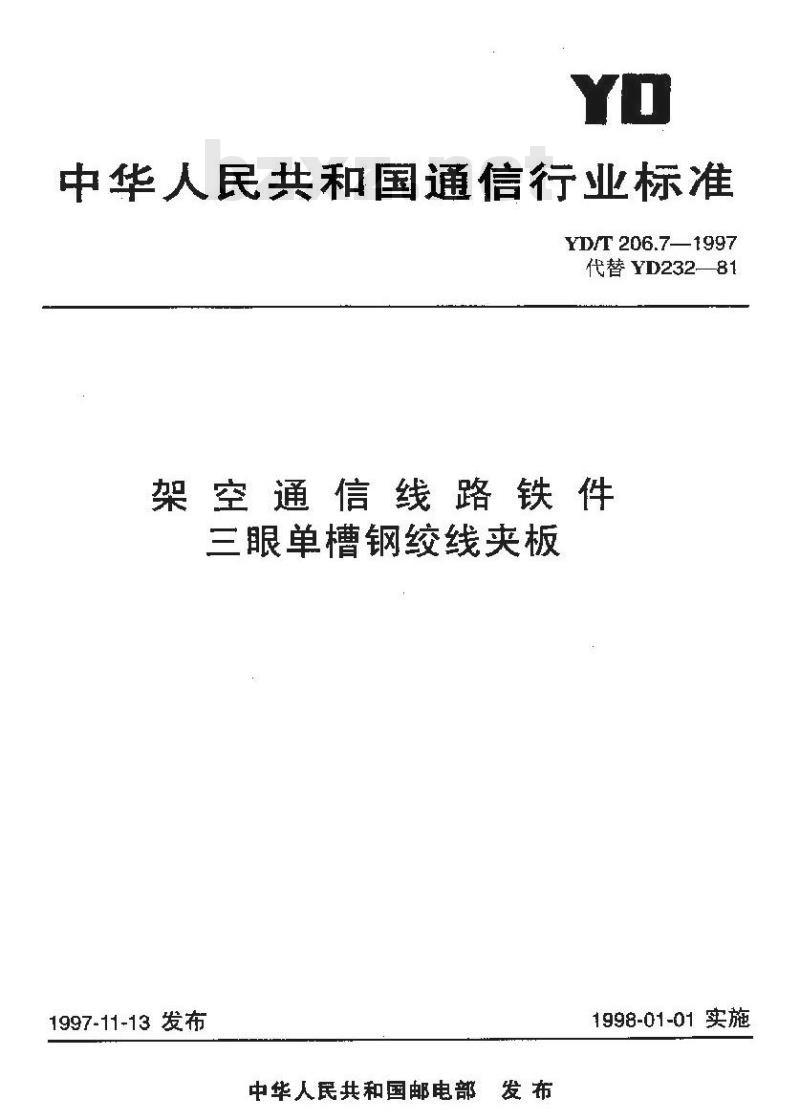

中华人民共和国通信行业标准
YD/T 206.7—1997
代替YD232—81
架空通信线路铁件
三眼单槽钢绞线夹板
1997-11-13发布
中华人民共和国邮电部发布
1998-01-01实施
YD/T 206.7 -1997

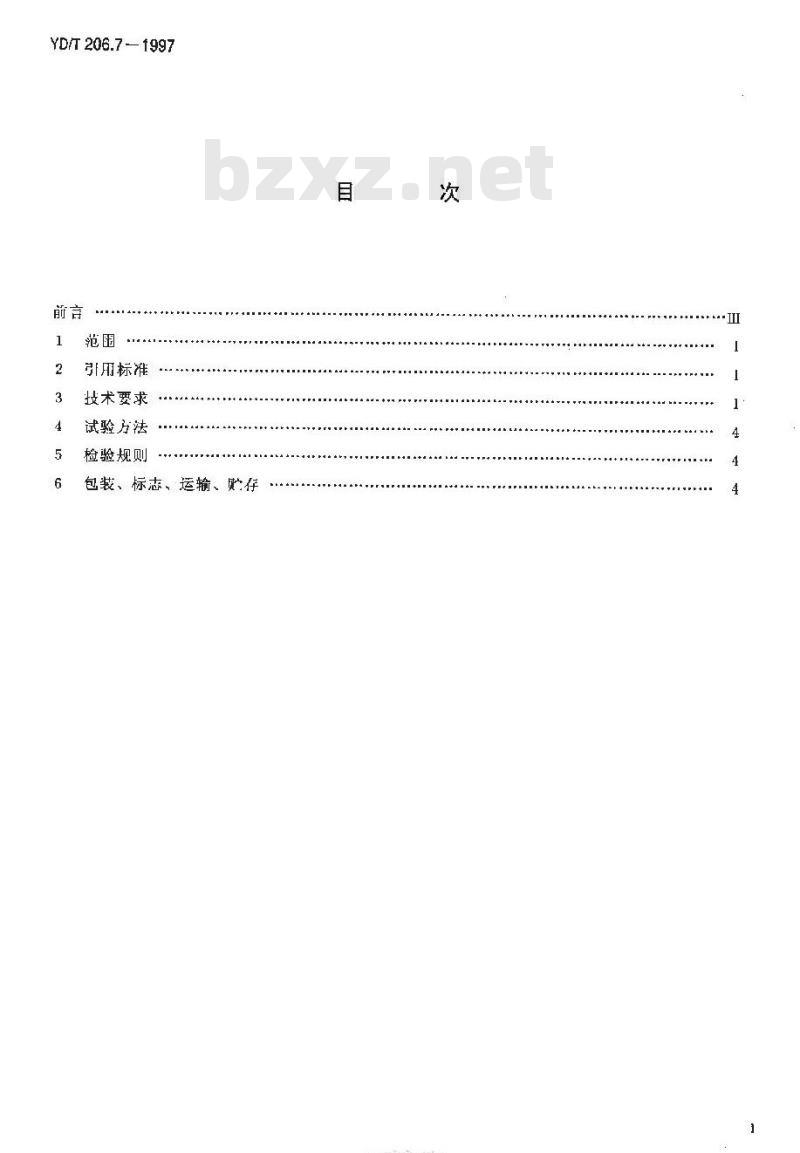

引用标准
技术要求
试验方法
检验规则
包装、标志、运输、贮存
FTYKAorKAca
YD/T 206.7 —1997

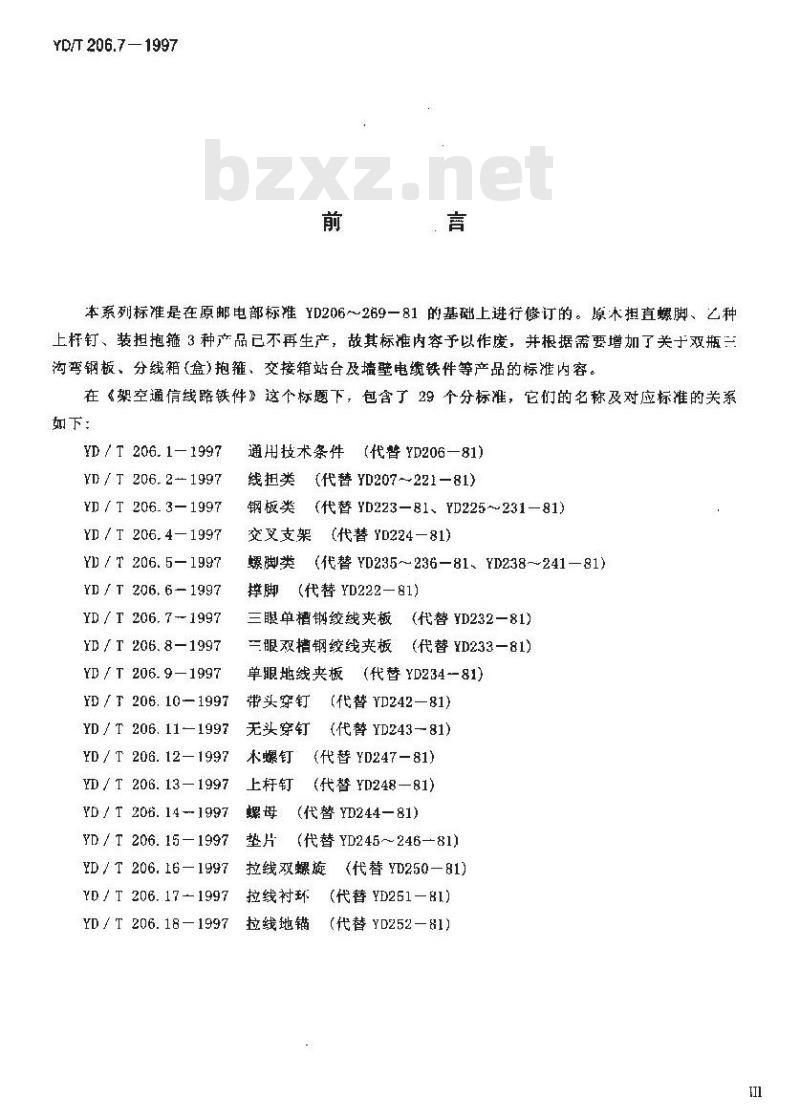

本系列标准是在原邮电部标准YD206～269一81的基础上进行修订的。原木担直螺脚、乙种上杆钉、装担抱箍3种产品已不再生产，故其标准内容予以作废，并根据需要增加了关于双瓶三沟弯钢板、分线箱(盒)抱箍、交接箱站台及墙壁电缆铁件等产品的标准内容。在《架空通信线路铁件》这个标愿下，包含了29个分标准，它们的名称及对应标准的关系如下;
YD / T 206. 1— 1997
YD / T 206. 2-- 1997
YD / T 206. 3-1997
YD / T 206.4—1997
YV / T 206. 5-1997
YD / T 206. 6- 1997
YD / T 206. 7-- 1997
YD / T 206. 8-1997
YD / T 206. 9-1997
YD / T 206. 10- 1997
YD / T 206. 11 1997
YD / T 206. 12—1997
通用技术条件（代替YD206一81）线担类（代替YD20722181)
钢板类（代替YD223-B1、YD225231-81)）交叉支架（代替YD224—81)
螺脚类（代替YD235~236-81、YD238241—81)撑脚（代替YD222—81)
三眼单槽钢绞线夹板（代替YD232一81)三眼双槽钢绞线夹板（代替YD233一81)单眼地线夹板（代替YD234一81）带头穿钉
无头穿钉
(代替YD242—81)
（代YD243-81)
木螺钉
（代替YD247—81)
YD / T 206.13—1997
上杆钉（代替YD248—81）
YD / T 206.141997
螺母（代替YD244-81)
YD/T206.15—1997
（代替YD245～246—81)
YD / T 206. 16—1997
YD / T 206. 17- 1997
YD / T 206. 18 - 1997
拉线双螺族
（代替YD250—81)
拉线衬环
(代替fD251—81)
拉线地锚
(代替YD252—81)
YD／T206.19-1997钢地铺（代替YD253—81)）YD / T 206. 20-1997
钢绞线卡子（代替YD255—81)
YD / T 206. 21 - 1997
电缆挂钩（代替YD256—81)
YD/T 206.22—1997地线梯(代替YD254—8I)YD / T 206. 23-1997
大号分线箱站台（代替YD258一81）YD/T206.24-1997

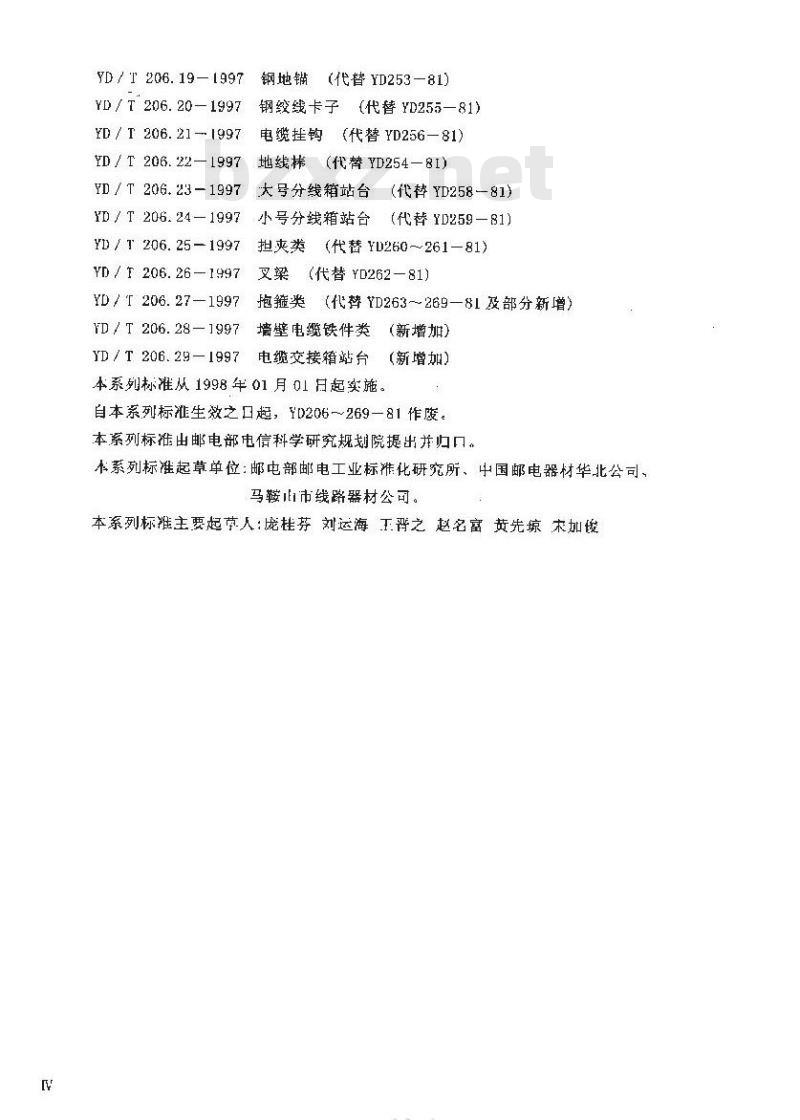

小号分线箱站台（代替YD259一81）YD/T206.25-1997担夹类（代替YD260～261-81)YD/F206.26—1997叉梁（代替YD262—81）YD/T206.27—1997拖箍类（代YD263～269—81及部分新增）YD／T206.28—1997墙壁电缆铁件类（新增加）YD/T206.29-1997电缆交接箱站台（新增加）本系列标准从1998年01月01日起实施。自本系列标准生效之口起，YD206269一81作度。本系列标准出邮电部电信科学研究规划院提出并归口。本系列标准起草单位：邮电部邮电工业标准化研究所、中国邮电器材华北公司、马鞍山市线路器材公司。
本系列标准主要起草人：庞桂芬刘运海工之赵名富黄先琼末加俊YKAKAa
1范围

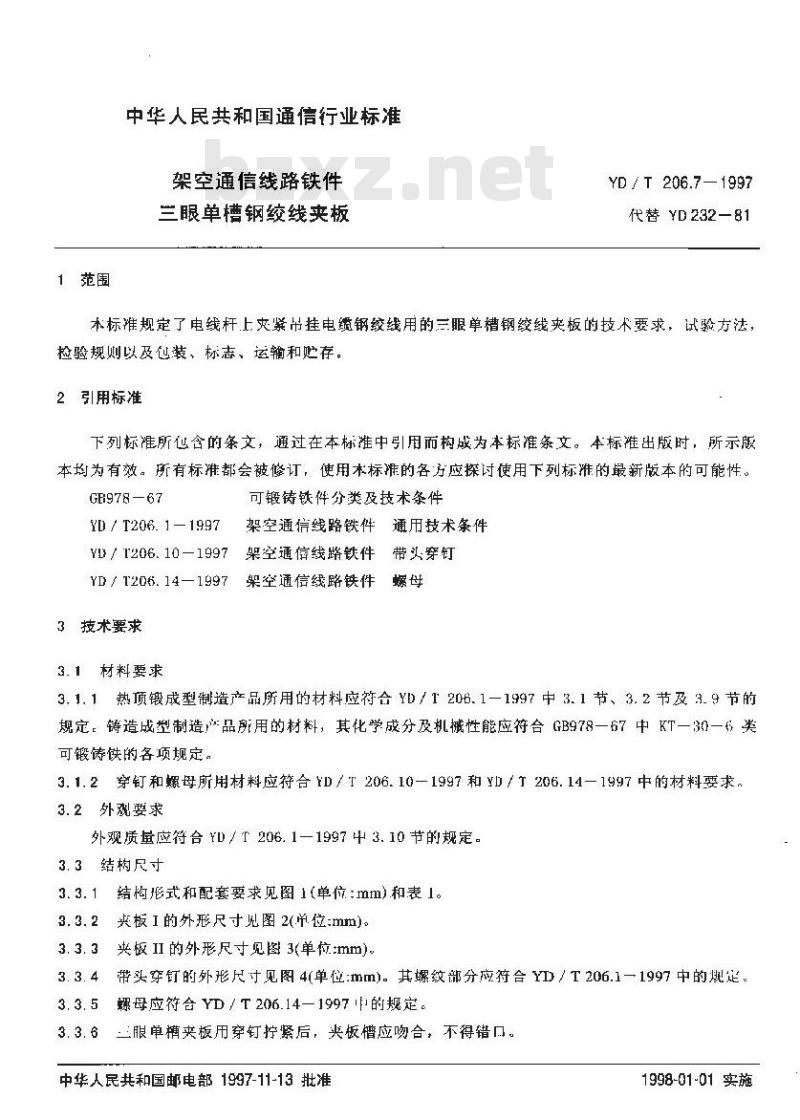

中华人民共和国通信行业标准
架空通信线路铁件
兰眼单槽钢绞线夹板
YD / T 206.7— 1997
代替 YD232—81
木标规定了电线杆上紧吊挂电缆钢绞线用的三眼单槽钢绞线夹板的技术要求，试验方法，检验规则以及创装、标志，运辅和贮存，2引用标准
下列标准所仙含的条文，通过在本标准中引用而构成为本标准条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标雅的最新版本的可能性。GR978—67免费标准下载网bzxz
Y / T206. 1—1997
可锻铸铁件分类及技术条件
架空通信线路铁件通用技术条件YD7T206.10—1997架空通信线路铁件带头穿钉YD/T206.14—1997架空通信线路铁件螺母3技术要求
3.1材料要求
3.1.1热项锻成型制造产品所用的材料应符合YD/1206.1-1997中3.1节、3.2节及3.9节的规定。铸造成型制造品所用的材料，其化学成分及机械性能应符合GB978一67中KT一30一6类可锻铸的各项规定。
3.1.2穿钉和螺母所用材料应符合YD/T206.10一1997和YD/T206.14—1997中的材料要求，3.2外观要求
外观质应符合 YD /T206.1一1997中3.10节的规定。结构尺寸
结构形式和配套要求见图 1 (单位:mm)和表 1。3. 3. 2央板1的外形尺寸见图 2(单位:mm)。3.3.3央板的外形尺寸见图3(单位mm)带头穿钉的外形尺寸见图4(单位:mm)。其螺纹部分应符合 YD/ T 206.1一1997中的现定3.3.4
螺母应符合YD／T206.14—1997F的规定。3.3.6
三眼单夹板用穿钉拧紧后，夹板槽应吻合，不得错口。中华人民共和国邮电部1997-11-13批准1998-01-01实施
两块夹板的直线度不人十0.2%。3.3.7
YD/T 206.7 —1997
注：图中T的尺寸：热预锻成型产品T—2个：铸道成型产品T=24。图1结构形式图
表1配套表
夹扳1
带头穿钉
018+0-5
M12×42
注：图中T、T，的尺寸：热顶银战型产品I=、T、-14：养适成型产品T.=10、了，=21图2板「的外形尺寸图
YD/T206.7—1997
注：图卡T、，的尺寸：热顶能成型产品7,=8、了,-14+1.0：铸进成型产站T.10、7一16±1.0。图3夹板I的外形尺图
3.4防腐要求
图4惜头嵘钉的外形尺小阁
产品应热镀锌处理。镀锌质量应符合YD/T206.1一1997中3.11节的规定3.5拉力要求
单槽夹板在装入相应的钢绞线(7/2.2)，配套穿钉旋紧到140N/m(14kg/m)的扭力时，钢绞线与来扳在承受8000N拉力试验时不滑动移位，3
4试验方法
YD/T 206.7—1997
除按4.2节和4.3节进行外，按YD/T206.1一1997中第4章执行。4.2拉力试验
将裁好7/2.2钢绞线夹板的穿钉旋紧到14(0N/m(14kg/m)的扭力，将夹板和钢绞线分别与拉力试验机两端连接，进行8000N的拉力试验，夹板与钢绞线间应无滑动移位。4.3铸造成型产品夹板I和夹板II试验按GB978一67中第3章执行。5检验规则
除按YD/T206.1一1997中第5章热行外，铸造成型产品的央板按GB978一67执行。注：例行试验项目：链锌质量试验、拉力试验。6包装、标志、运输、贮存
6.1包装
应符合YD/T206.1一1997中6.1.2.1条规定。每包装30副。6.2标志
应符合YD／T206.1-1997中6.2节的规定。6.3运输
感符合YD/T206.1一1997中6.3节的规定。6.4贮存
应符合YD/T206.1—1997中6.4节的规定。4
