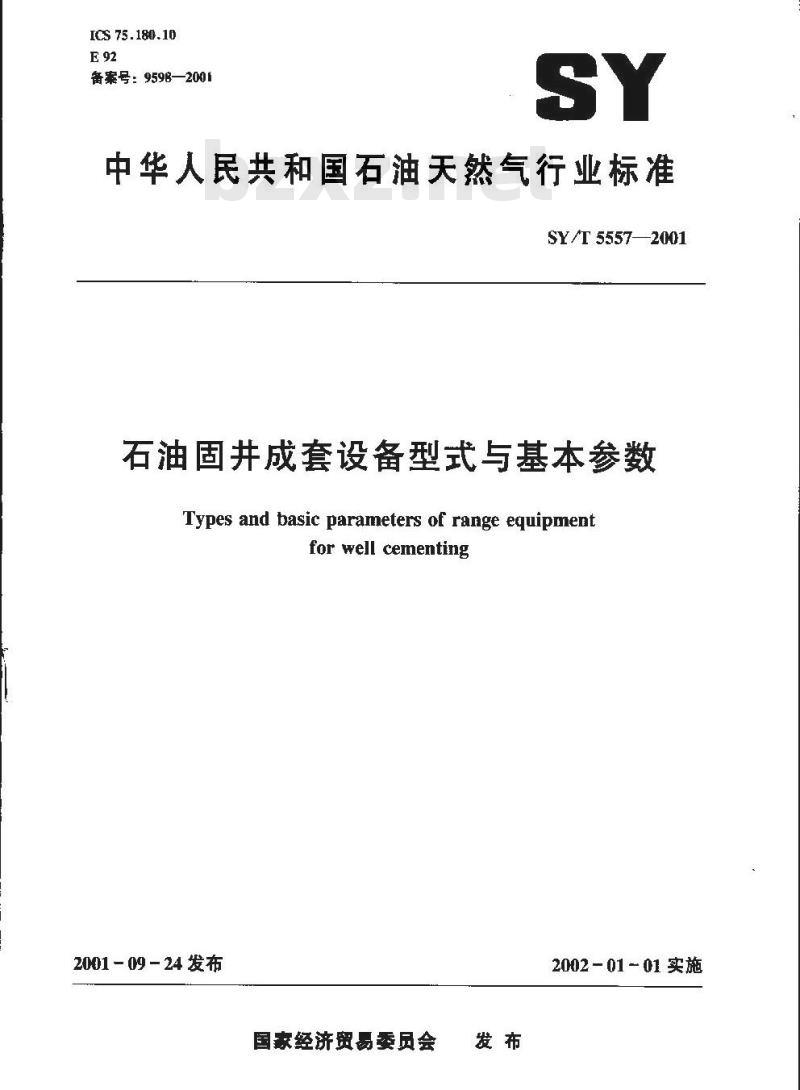

【石油天然气行业标准(SY)】 石油固井成套设备型式与基本参数

ICS 75.180.10
备案号：9598—2001
中华人民共和国石油天然气行业标准SY/T 5557—2001
石油固井成套设备型式与基本参数Types and basic parameters of range equipmentforwell cementingbZxz.net
2001- 09-24发布
国家经济贸易委员会
2002— 01— 01 实施
SY/T 5557-2001

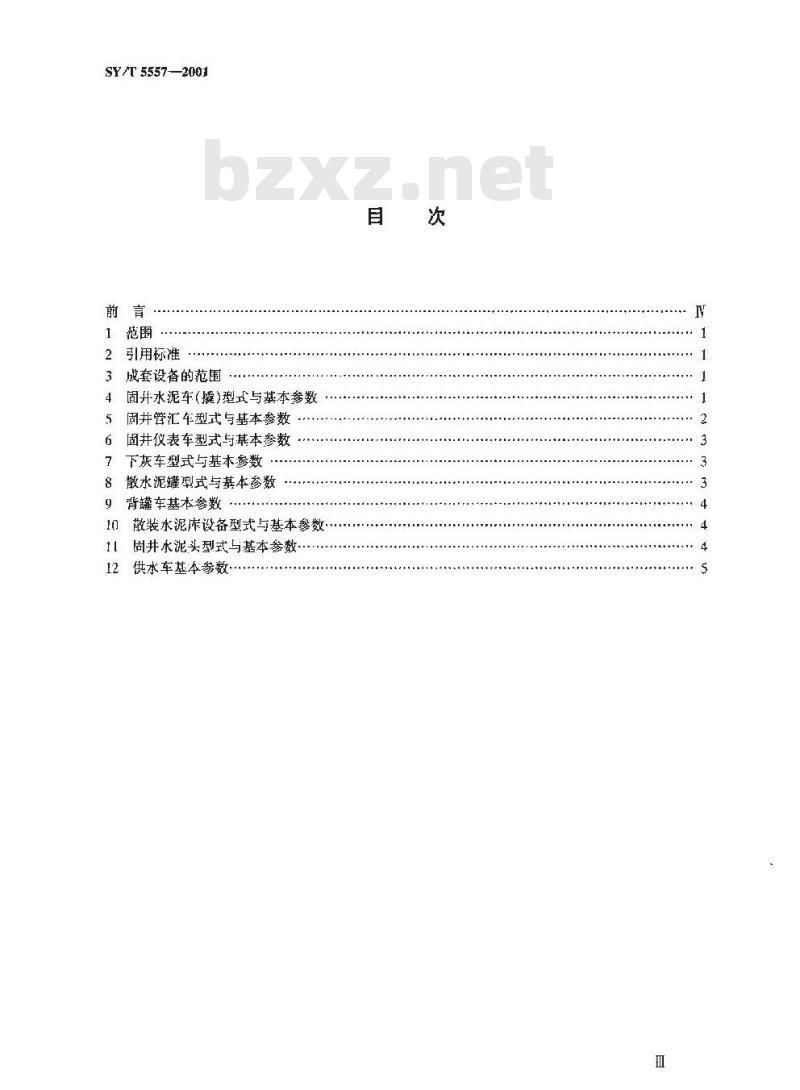

引用标准
成套设备的范围
固升水泥车(撬)型式与基本参数固井管汇车型式与基本参数
固井仪表车型式与基本参数
下灰车型式与基本参数
8散水泥罐型式与基本参数
9背罐车基本参数
10散装水泥库设备型式与基本参数.固井水泥头型式与基本参数
12供水车基本参数-
SY/T 5557--2001

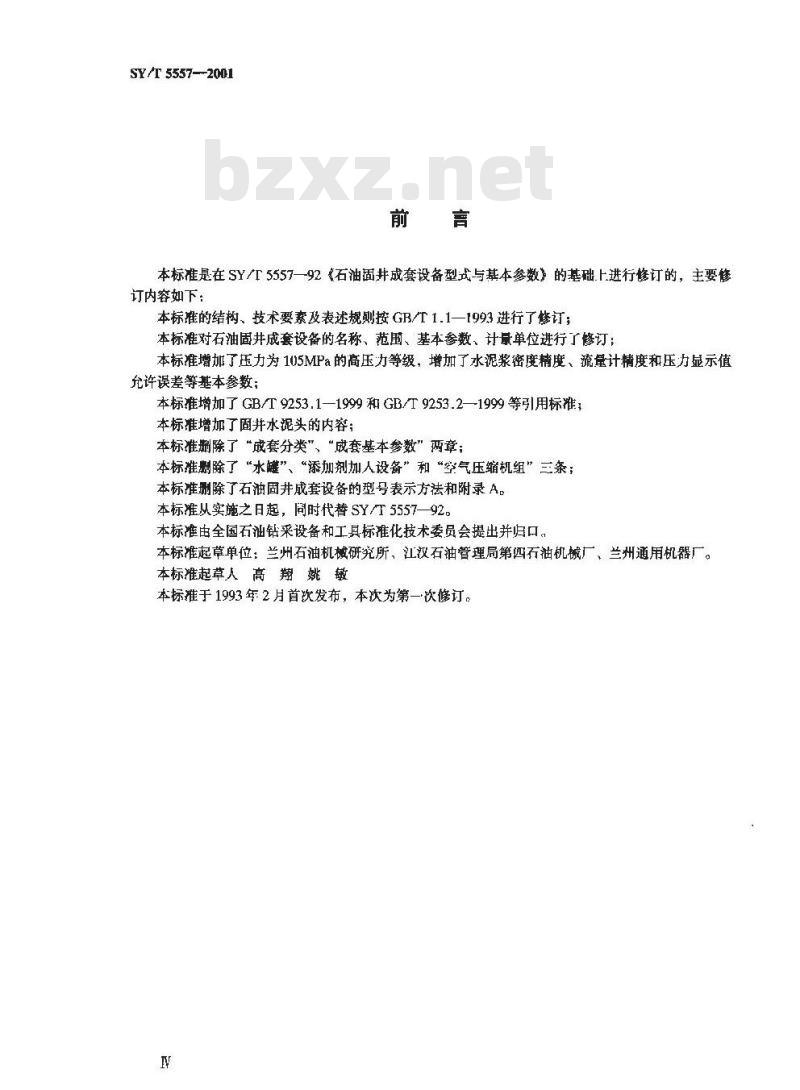

本标准是在SY/T5557—92《石油固井成套设备型式与基本参数》的基础.上进行修订的，主要修订内容如下：
本标准的结构、技术要素及表述规则按GB/T1.1—1993进行了修订；本标准对石油固井成套设备的名称、范围、基本参数、计景单位进行了修订；本标准增加了压力为105MPa的高压力等级，增加了水泥浆密度精度、流量计精度和压力显示值允许误差等基本参数；
本标准增加了GB/T9253.1—1999和GB/T9253.2—1999等引用标准；本标准增加了固井水泥头的内容；本标准删除了“成套分类”、“成套基本参数”两章；本标难除了“水噬”、“添加剂加人设备”和“空气压缩机组”三条；本标准删除了石油固井成套设备的型号表示方法和附录A。本标准从实施之日起，同时代替SY/T5557—92。本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标准起草单位：兰州石油机研究所、江汉石油管理局第四石油机械厂、兰州通用机器厂。本标准起草人高翔姚敏
本标准于1993年2月首次发布，本次为第一次修订。1范围

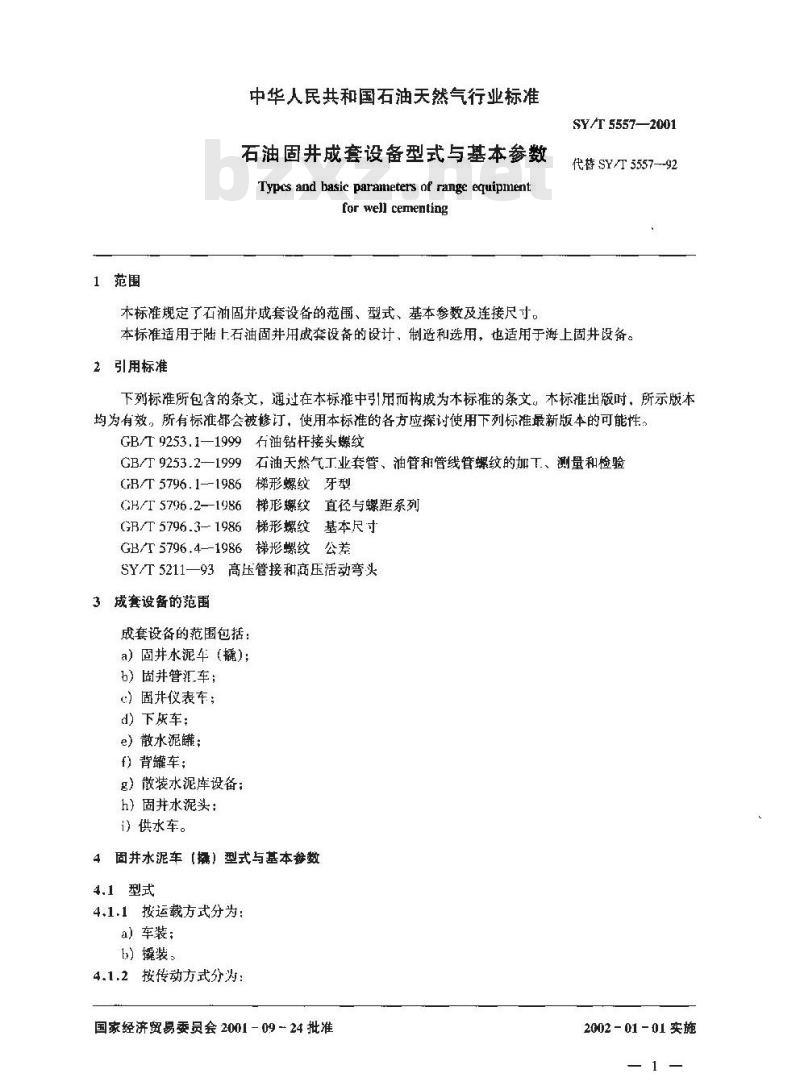

中华人民共和国石油天然气行业标准石油固井成套设备型式与基本参数Typcs and basic paraimeters of range equipmentfor well cementing
木标准规定了石油固并成套设备的范围、型式、基本参数及连接尺寸。SY/T 5557—2001
代替SY/T5557--92
本标准适用于陆上石油固并用成套设备的设计，制造和选用，也适用于海上固井设备。2引用标准
下列标准所包含的条文，通过在本标推中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9253.1—1999石油钻杆接头螺纹GB/T9253.2一1999石油天然气工业套管、油管管线管螺纹的加T、测量和检验GB/T 5796.1--1986梯形螺纹牙型GH/T5796.2-1986梯形螺纹直径与螺距系列GB/T5796.3-1986梯形螺纹基本尺寸GB/T5796.4--1986梯形螺纹公差SY/T5211—93高压管接和高压活动弯头3成套设备的范围
成套设备的范围包括：
a）固井水泥车（撬);
b）固井管汇车：
c）固井仪表车；
d）下碳车：
e）散水泥；
f）背罐车；
g）散装水泥库设备；
h）固井水泥头；
）供水车。
4固井水泥车（据）型式与基本参数4.1型式
4.1.1按运载方式分为：
a）车装；
b）撬装。
4.1.2按传动方式分为：
国家经济贸易委员会2001-0924批准2002-01-01实施
a）液力机械传动；
b）机械传动。
4.1.3按泵型分为：
a）三缸单作用卧式柱塞泵；
b）双缸双作用泵。
4.1.4按泵装置方式分为：
a）单机单泵；
b）双机双泵；
）单机双泵。
4.1.5按混浆方式分为
a）复循环式；
b）回流式；
c）水力喷射式。

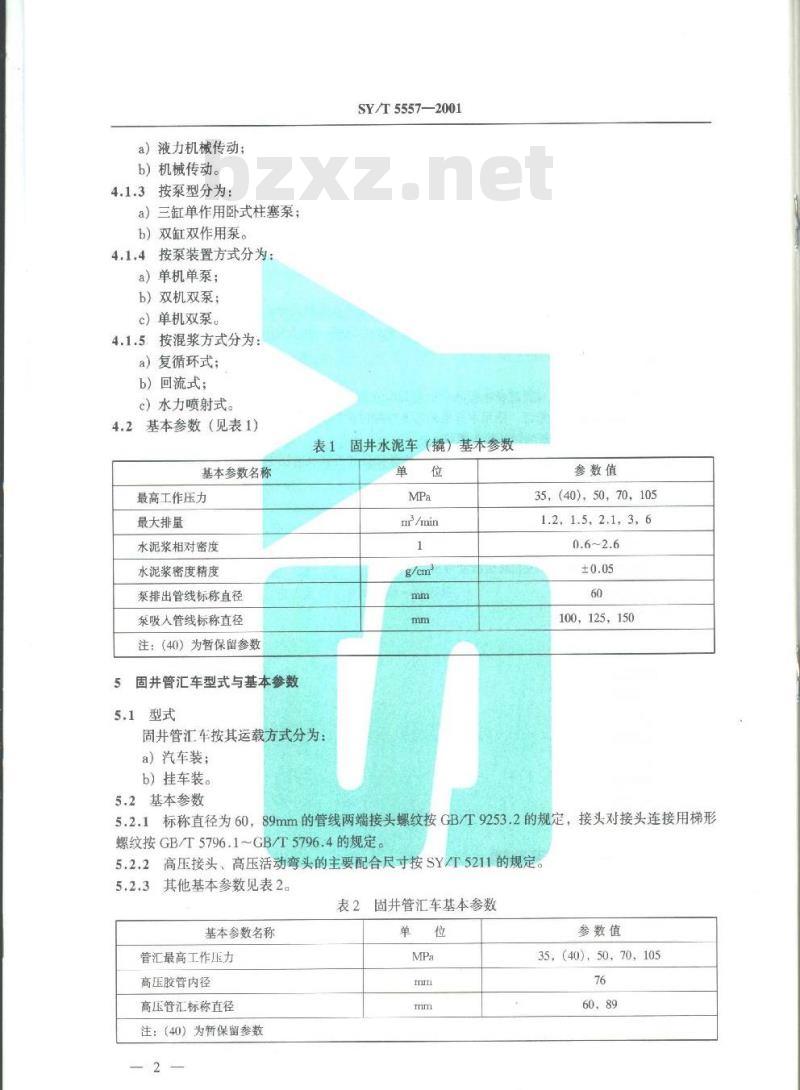

4.2基本参数（见表1）
基本参数名称
最高工作压力
最大排量
水泥浆相对密度
水泥浆密度精度
泵排出管线标称直径
泵吸入管线标称直径
注：（40）为暂保留参数
固井管汇车型式与基本参数
5.1型式
SY/T5557—2001
表1固井水泥车（撬）基本参数
mr/min
固井管汇车按其运载方式分为：a）汽车装；
b）挂车装。
参数值
35,(40)，50,70,105
1.2,1.5,2.1,3,6
100，125，150
5.2基本参数
5.2.1标称直径为60，89mm的管线两端接头螺纹按GB/T9253.2的规定，接头对接头连接用梯形螺纹按GB/T5796.1~GB/T5796.4的规定。高压接头、高压活动弯头的主要配合尺寸按SY/T5211的规定5.2.2
其他基本参数见表2。
表2固井管汇车基本参数
基本参数名称
管汇最高工作压力
高压胶管内径
高压管汇标称直径
注：（40）为暂保留参数
参数值
35,（40),50,70,105
6固井仪表车型式与基本参数
6.1型式
固井仪表车按其运载方式分为：a）汽车装；
b）挂车装。
6.2基本参数（见表3）
基本参数名称
记录显示排量范围
累计流量范围
流量计精度
记录显示压力范围
压力显示值允许误差
记录显示相对密度范围
下灰车型式与基本参数
7.1型式
7.1.1按运载方式分为：
a）汽车装；
b）半挂车装。
7.1.2按罐体结构分为：
a）立式罐；
b）卧式罐。
7.1.3按空气压缩机类型分为：
a）活塞式；
b）旋转式；
c）螺杆式。
7.2基本参数（见表4）
基本参数名称
装灰量
卸灰速度
输灰管线标称直径
空气压缩机额定排量
空气压缩机额定压力
气管线标称直径
SY/T5557—2001
表3固井仪表车基本参数
表4下灰车基本参数
参数值
参数值
10,12,15,20
100,125,150
8散水泥罐型式与基本参数
8.1散水泥罐型式为立式。
散水泥罐基本参数见表5。
基本参数名称
装灰量
罐内径×髓高
卸尿速度
输灰管线标称直径
最高工作压力
气管线标称直径
肯诺车基本参数
背罐车基本参数见表6。
基本参数名称
提墟高度
输灰管线标称直径
最高工作压力
气管线标称直径
10散装水泥库设备型式与基本参数10.1型式
SY/T 5557—2001
表5散水泥罐基本参数
mm×mm
表6背罐午基本参数
散装水泥库设备按罐底座结构分为：a）立式罐撬状底座;
b）立式罐固定底座。
10.2基本参数（见表 7）
表7散装水泥库设备基本参数
基本参数名称
单髓装灰景
输灰管标称直径
最大卸灰度
最高上作压力
气管线标称直径
参数值
2500 ×6000,3000×6000
100、125、150
参数值
2500.3000
400--800
100, 125, 150
参数值
50,100,200, 500
10，125,150
11固井水泥头型式与基本参数
11.1型式
固井水泥头按其连接螺纹分为：a）钻杆水泥头；
b）套管水泥头。
套管水泥头分为：
a）单塞套管水泥头；
b）双塞套管水泥头。
11.2基本参数
11.2.1钻杆水泥头基本参数见表8，SY/T 55572001
表8钻杆水混头基本参数
基本参数名称
标称尺寸
工作压力
套管水泥头基本参数见表9
基本参数名称
标称尽寸
工作压力
表9套管水泥头基本参数
参数值
73,89,127
14, 21, 35, 50, 70, 105
参数值
114,127,140, 178, 194,
219,245，273，298、340
14, 21, 35, 50, 70、 105
11.2.3钻杆水泥头在井口与送人钻具的连接用螺纹按GB/T9253.1的规定，套管水泥头在井口与套管的连接用螺纹按GB/T9253.2的规定。12供水车基本参数
供水车基本参数见表10。
表10供水车基本参数
基本参数名称
水雄容积
泵最大排量
泵吸人管标称直径
泵排出管标称直径
多数值
