【YD通讯标准】 IP QoS 信令控制接口协议 第3部分:连接控制接口资源控制协议

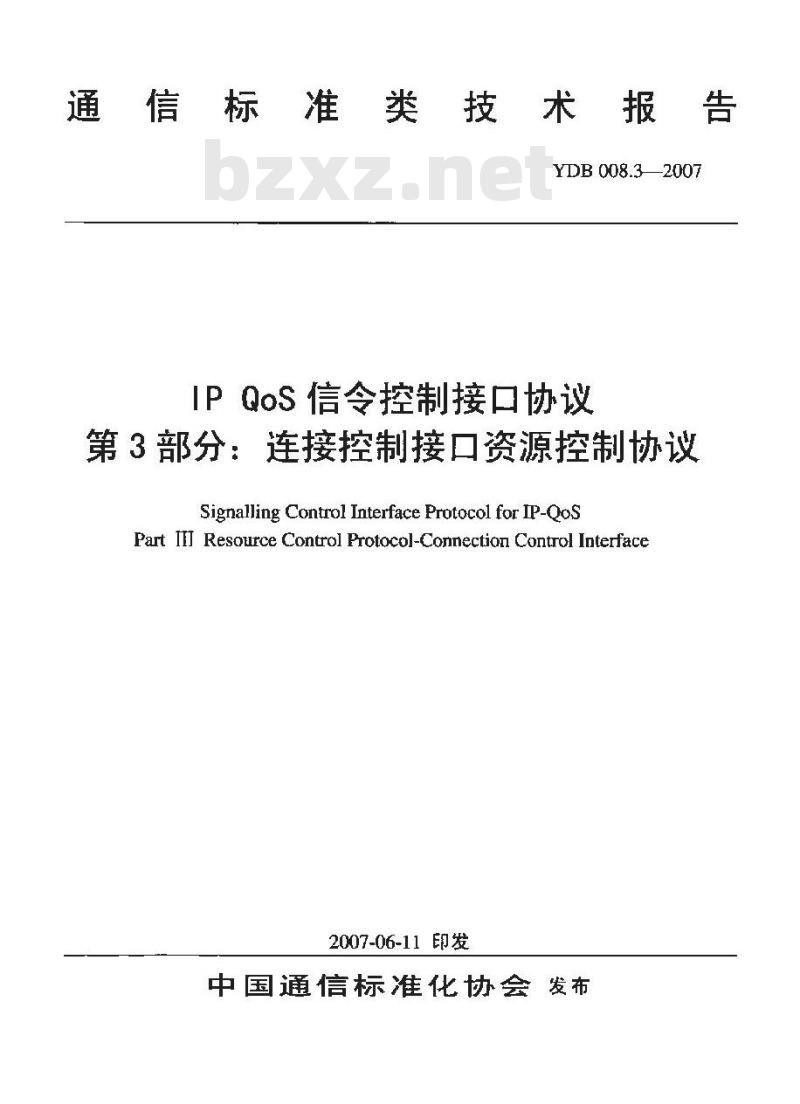

通信标准类技术报告
YDB008.32007
IPQoS信令控制接口协议
第3部分：连接控制接口资源控制协议Signalling Control Interface Protocol for IP-QosPart IHl Resource Control Protocol-Connection Control Interface2007-06-11印发
中国通信标准化协会发布
1范围
2 规范性引用文件
3术语、定义和缩略语
3.1 术语和定义.
3.1.1业务/会话功能实体（SCFE）3.1.2SCFF 会话
3.1,3 SCFE 会话信令。
3.1.4硬状态预留
3.1.5 软状态预留
3.2缩咯语...
4CCI接口，
4.1 概述.
4.2 CCI 接口参考模型
4.3功能实体和能力，
4.3.1承载控制功能实体（BCTE）4.3.2业务/会话控制功能实体(SCFE)5 策略控制过程
5.1 SCFE.
5.1.1会话初始预留
5.1.2 会话修改..
5.1.3会话终止。
5.2 BCFE ..
5.2.1 会话初始预留
5.2.2会话修改
5.2.3会话路止..
5.2.4公话通告
6Diameter基本协议使用
6.1 使 Diameter 消息安全
6.2计帐功能.
6.3 会话使用.
6.4 传输协议。
6.5 路由考虑：
6.6支持的应用的声明.
7 CCT 消息
7.1认证授权请求命令AA-Request（AAR）7.2 认证授权应答命令 AA-Answer (AAA)目
7.3重新认证授权请求命令Rc-Auth-Request(RAR)7.4 重新认证授权应答命令 Re-Auth-Answer(RAA)次
TKANIKAa-
YDB 008.3—2007
YDB 008.3-- 2007

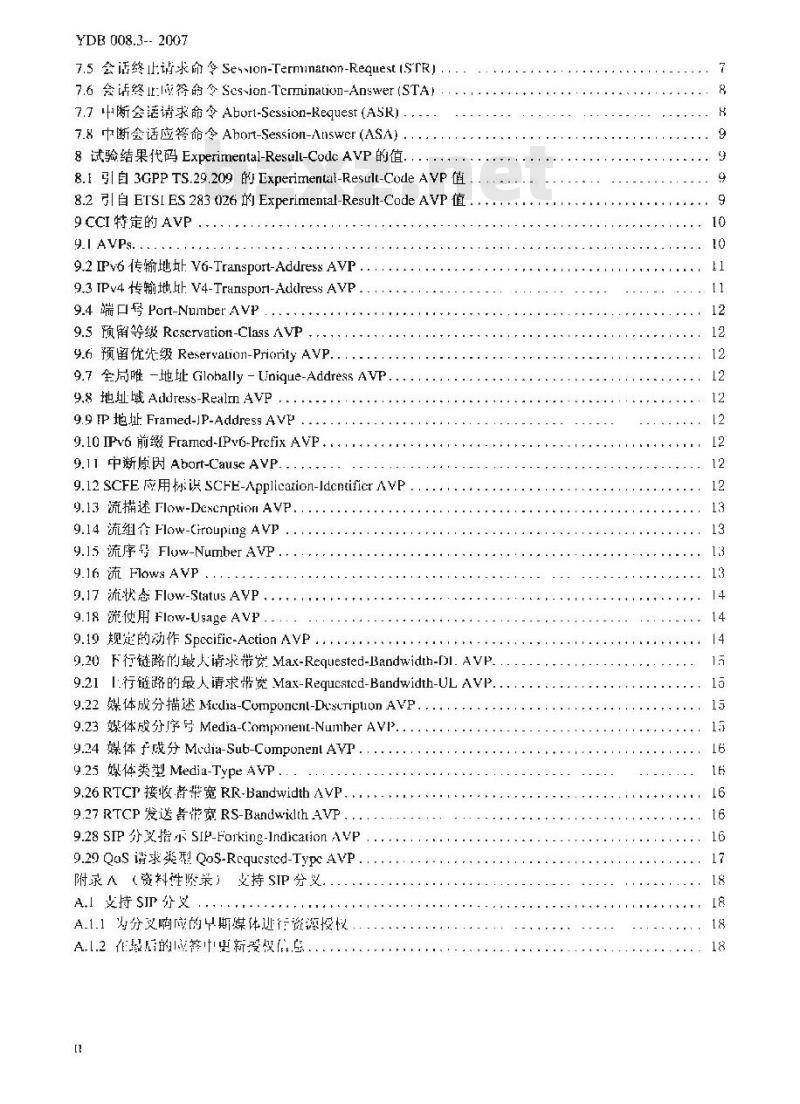

7.5 会话终止请求命 令 Selon-Termnaon-RequestiSTR」:7.6 会话终r:答的令 Scsvion-Temination-Answer (STA)7.7中断会话请求命令Abor-Session-Request(ASR）7.8中断会话应签命令Ahort-Session-Answer（ASA）：8试验结果代码 Experimental-Resul-Codc AVP 的值。8.1 引 自 3GPP TS.29.209 的 Experirmental-Result-Code AVP 值8.2 引 自 ETSI ES 283 (26 的 Experimental-Result-Code AVP 值 .9CCI特定的AVP.
9.1 AVPs. .
9.2IPy6 传输地V6-Transport-AddressAVP.9.3IPv4传输地V4-Traspori-AddressAVP9.4 端号 Port-Number AVP
9.S 预留等级 Rcscrvation-Class AVP9.6预留优先级Reservalion-PriorityAVP.9.7全局唯一地址Glohally-Unique-AddressAVP.9.8 地址域 Address-Realm AVP9.9 P地址 Framed-JP-Address AVP9.10 IPv6 前缓 Framed-IPvb-Prefix A VP .9.11 中渐原因 Abort-Cause AVP.9.12 SCFE 应用标识 SCFE-Application-Idcntificr A VP9.13流描述Flow-DexcnptionAVP.9.14流组合Flow-Cirouping AVP9.15 流序号 Fluw-Numher AVP 9.16 流 Flows AVP
9.17 流状态 Flow-Status AVP
9.18 流使用 Flow-Usage AVP. 9.10规定的动作Spccific-ActionAVP，9.20下行链路的坡人请求带宽Max-Requested-Bandwidth-[1.AVP.9.21I:行链路的最人请求带宽Max-Requcsted-Bandwidth-UL AVP...9.22媒体成分描迷Melia-Compuncnt-DcseriplonAVP9.23媒体成分序号Media-Component-NumherAv}9.24媒体f成分Media-Sub-ComponenlAVT.9.25媒体类型Media-TypeAVP
9,26 RTCP 接收者案宽 RR-Bandwidth AVP,9.27RTCP发送音带宽RS-BandwilthAVP9.28SIP分艾指示 SIP-Forking-Indication AVP9.29 QoS 请求类型 Qos-Rcqucsted-Typc AvP.附录A（资料性附录）支持SIP分义A.I支持SIP分义
A.1.1为分叉响应的期媒体迹行资源授权A.2作最居的成符中更新受权信点8

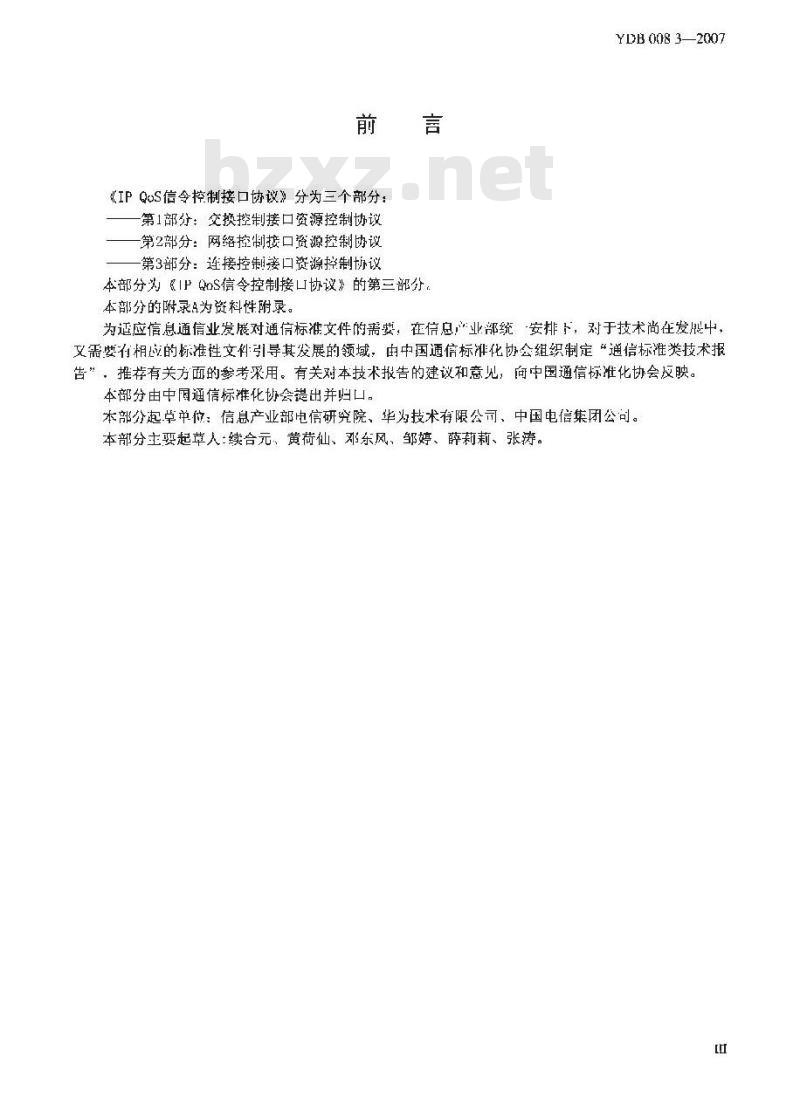

《IPQoS信令控制接口协议》分为三个部分：第1部分：交换控制接口资源控制协议第2部分：网络控制接口资源控制协议第3部分：连接控制接口资源控制协议本部分为《IPS信令控制接口协议》的第三部分。本部分的附录A为资料性附录。
YDB0083—2007
为适应信息通信业发展对通信标准文件的需要：在信息业部统安排下，对于技术尚在发展中，又需要有相应的标准性文件引导其发展的领域，由中国通信标准化协会组织制定“通信标准类技术报告”，推荐有关方面的参考采用。有关对本技术报告的建议和意见，向中国通信标准化协会反映。本部分由中国通信标雅化协会提出并归口，本部分起草单位：信息产业部电信研究院、华为技术有限公司、中国电信集团公司。本部分主要起草人续合元、黄荷仙、邓东风、邹婷、薛莉莉、张涛。TTKAoNiKAca

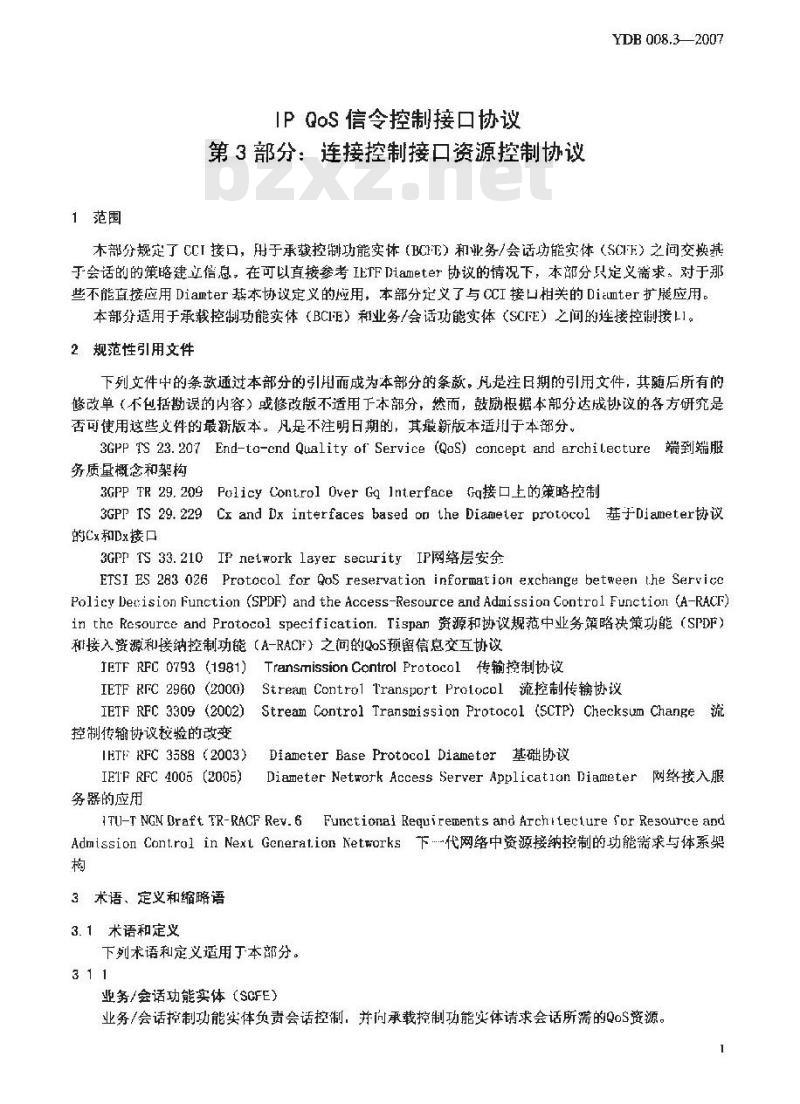

1范围
IPQoS信令控制接口协设议
第3部分：连接控制接口资源控制协设YDB Q08.32007
木部分规定了CCI接口，用于承载控制功能实体（BCFE）和业务/会话功能实体（SCFF）之间交换基于会话的的策略建立信息，在可以直接参考正TFiameter协议的情况下，本部分只定义需求。对于那些不能直接应用 Dianter基本协议定义的垃用，本部分定义了与ccI接口相关的Dicumter扩展应用本部分适用于承载控制功能实体（BCFE）租业务/会话功能实体（SCFE）之间的连接控制接LI。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的，其最新版本适用于本部分，3GPp Ts 23.207 End-to-cnd Quality of Service (Qos) concept and archilecture 端到服务质量概念和架构
3GPP TR 29.209 Policy Cont.rol Over Gq InterfaceGq接主的策略控制3GPP TS 29. 229 Cx and Dx interfaces based on the Diaaeter protocol 基于Diameter协议的心x和Dx接口
3GPp TS 33.210IP networklayer securityIP网络层安余ETSI ES 283 026 Protocol for QoS reservation information exchange between the ServiccPoliey Decision Function (SPDF) and the Access-Resource and Admission Control Function (A-RACF)in theResourceandProtocol specification.Tispan资源和协议规范中业务策略决策功能（SpDF）和接入资源和接纳控制功能（A-RACF）之间的QoS预密信息交互协议JETF RFC 0793 (1981)Transmission Control Protocol 传输控制协议IETF RFC 2960 (2000) Stream Contro1 Transuort Protocol 流控制传输协议IETFRFC3309(2002)
Strean Control Transmission Protocol (SCrP) Checksum Change 流控制传输协设校验的改变
IETERFC3588（2003）
Diameter BaseProtocol Dianeter基础协议IETF RFC 4005 (2005)
务器的应前
DiameterNetworkAccessServerApplicatianDiameter网络接入服1TUl-T NGN Draft TR-RACF Rev. 6 Functional Requirements and Archtlecture fpr Resource andAdmission Cont.rol in Next Gcneration Networks下代网络中资源接纳控制的功能需求与体系架构
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用丁本部分。311
业务/会话功能实体（SCFE）
业务/会话控制功能实体负责会话控制，并问承载控制功能实体请求会话所需的QoS资源。YDB 008.3--2007
SCFE会话
是由SCFE提供的应用层信令建立的、在使用业务之前需要用显示的会话描述建立的一个会话。31.3
SCFE会话信令
用于控制SCFE会话，如SIP/SDP就是-个SCFE会话信令的具体例了。3.14
硬状态预留
是指被预留的资源没有时问限制的一种预留类型：当DIAFTER会话终止时，硬状态预留被终山：315
软状态预留
是指被预留的资源县有时问限制的一种预留类型。当DIAIETER会话终止时，软状态预留被终止。32缩略语
下列缩略语适用于本部分。
NASREQ
IP-CAN
P-CSCF
4CCI接口
41概述
AA-Answerwww.bzxz.net
AA-Requcst
Abort-Session-Answer
Abort-Session-Request
Attribute-Value Pair
Bearcr Control Function EntilyConnection Cuntrol InterfaceNetwork Access Scrver ApplicationNetwork Control Intcrface
IP Connectivity Access NelworkProxy - Call Session Control FunctianRe-Auth-Answer
Re-Auth-Request
Service Based Local Policy
Session/Service Control Function EntitySwitching Contiol Interlace
Session Description InlormationSwitching Function Entity
Session-Tcrmination-Answer
Session-Termination-Requcst
鉴权授权应管
鉴权授权请求
中断会话应符
中断会话请求
属性-值对
承载挖制功能实体
连接控制接口
网络接入服务器应用
网络控制接口
LP连接接入网络
呼叫控制功能代理
重鉴权授权应答
重鉴权授权请求
基于业务的本地策略
会话业务控制功能实体
交换控制接口
会话描述信息
交换功能实体
会话终止应答
会话终止请求
CCI接口用于BCFE:和SCIF之间交换基1业务的策略建立信息，BCFE使用该信息进行基T-业务的策略决策：
CCI接口可以是域内接口，也可以是域间接口。一个BCFE可以服务于多个SCFE，一个SCIE也可以与多个BCIE交左。但是，对于同一个会话，一个SCFE只与-个BCFE交互。在本版本中，CCI接口用F固定宽带接入网络（如XDSL）请求传输资源和接纳控制。42GCI接口参考模型
CCT接口是BCFF上SCFE之间的接口2
TTIKAONIKAca-
YDB 008.3—2007
CCI接口主要定义的是会话/业务控制功能实体与承载控制功能实体间的接口；（CI接口采用Diameter协议，SCFF与BCFE间建立SCTP的连接，使用端口号3868。TCP协议请见RFC0793，SCTP协议请见RFC2960：CCI接口功能端求请见ITU-T NGNDrafTR-RACF ReY.6中的Gq接。CCI接口参考模型如图1所示：
呼叫信令
4.3功能实体和能力
QoS挖制信令
+到其它SCFE
到其它BCFE
到其它督理境
媒体路径
图1CCI接口参考模型
4.3.1承载控制功能实体（BCFE）BCFE是基于业务的策略控制的决策点。BCFE通过CCI接口获得来自SCFE会话和媒体相关的信息，使用策略规则作出决策。
4.3.2业务/会话控制功能实体(SCFE)需要控制IP承截资源的的应用提供实体。SCFE可以与BCFE交互动态QoS相关的应用信息。5策略控制过程
5 1SCFE
51.1会话初始预留
当收到一个SCFE会话信令消息发起一个新的SCE会话后，SCFE应给BCFE发送AA-Request消息，请求BCFE为该会话授权。该AA-Request消息应包含一个新的Session-Id。证：Session-Id在RFC3588中定义，是全局罪一的，唯一标识广一个用广会话。其值以DiAmeter[dentity类型编码的发送者标识开始。
AA-Request消息可能包含一个Authorizalion-LifetimeAvP，标识请求的最大生命期。当请求硬状态预留是，ScFE不应包括Authorization-LifetimeAvP。如果在SCFE上SDI已经存在，SCFE应该在该消息中包含Media-Component-DescriptionAVP。SCFE可以在消息中包含F1o-GroupinBAVP，请求业务描述中的IP流以某种方式分配到EP-CAN的承载中。当在初始的AA-Request中提供了给定的Media-Component-DescriptionAVP时，SCFE可能请求BCFE，通过设置FIoW-StatuSAVP值为ENABLED，ENABLEDHUPLINK或ENABLED-DOWNLINK去执行请求的资源。另3
YDB 008.3—2007
一种方式是，SCFE可能分为预留和执行两个阶段来完成。在这种情况下，初始A4-Request的FlowStatusAVP值将被设置为DISABLED
为了能够和NACF提供的接入清单进行关联，SCFE应在AA-Request中包括相关的标识符，具体格式可以是user-NameAVP和/或Clobally-Unique-4ddressAvP.为了给某个请求分配优先级，ScFF可以在AARcquesl的请求级别中规定Rescrvation-PriorityAP，为了给具体某个媒体流分配优先级，AF还可以在Media-Component-DescriptionAvP（s）中规定Reservation-PriorityAvP.如果未规定Rcservation-PriorityAVP，请求的优先级缺省为DEFAULT（O)。SCFF'i以过AA-Request中的Specific-ActionAVP，规定希望BCFE通知的事件：当SCFE没有收到AA-AnsWer或者收到时等待的内部时钟已经超时，或名AA-Answer指示了非DIAMETFR_SLCCESS时，SCFH应如何处理不在本部分的范围内。5.12会话修改
在SCFE的会话修改过程中，SCFF在会话信令中交换新的SDI，并为BCIE变新该会活描述信息。SCFE通过发送AA-Rcquesl消息实现更新操作，H中Session-ld为包有的Session-Id，Media-Componcnt-DescriptionAvp中包含更新的业务信息。SCFF可以在消息中包含Flow-GroupingAvP，请求业务描述中的TP流以某种方式分配到IP-CAN的承截中。SCIE可能执行如下会话修改操作：》在已有的媒体成分中增加新的TP流一在相应的Media-Componcnt-DescriptionAVP中规定-个新的 Media-Sub-Component AVP,在新的媒体成分中增加新的IP流一规定一个新的Media-Componcnt-DcscripionAVP。修收媒体成分一更新相应的Media-Camponent-DescriptionAVP（如增加i或减少分配的带宽）。在个媒体成分中修改已有的IP流一更新相应的Media-Sub-ComponentAVP。修改执行状态一根据执行的资源方向，改变相应Media-Component-DescriptionAVP和/或Media-Sub-Component中的Flow-StatusAVP为ENABILED-UPLINK(O)ENABLED-DOWNLINK(I) 或者ENABLED (2)。释放-个媒体成分一给相应的Media-Component-Description AVP规定Flow-StatusAVP为REMOVED (4)。
释放媒体成分中的一个P流一给相应的Media-Sub-CumponentAvP规定Flow-StatusAVP为REMOVED (4).
》刷新软状态预一在AA-Reguest的Authoriz.ation-LitetitneAVP中规定请求的最大生命期的值。和某个预留请求或者媒体成分相关的Reservalion-Pririt.yAvP，如果存在，SCFE不应修改它。当SCFE没有收到AA-AnsWer或者收到时等待的内部时钟已经超时，或者AA-Answer指示了非DIAMETER_SUCCESS时：SCFE应如伺处理不在本部分的范围内：513会话终止
当SCFF会话终止时，sCFE将通过发送Session-Termination-Request消息给BCFE来中上Diameter会话：
5 2BCFE
521会话初始预留
当收到一个来白SCFE的初始AA-Request，RCFE就启动了会话初始预留过程。如果AARequest包含流组（FlowGrauping）属性值对，则BCFF将仅仅在按照流红AVP规定的方式吋授权请求的QoS。
基于A-Requesl的内穿（划AA-Reuuest可能包括像RescrvationClassAvP等）和本地的策略规则，BCFF形成本地策略下发给SFE或者向域问其他BCFE发起资源预留的请求，在BCFE用一条AA-Answer消息返回和SCFE交互结果之前，将等待.上面的交互结果。AA-AnsWer的内容将出下面过挫得到：
TTKANIKAca
YDB 008.3---2007
一如果资源预剂过程成功并且请求信息成功地收到，BCIE将成功的AA-AnsWer消息发到SCFE。一如果资源顶留尖败，BCFF 将在AA-AnsWer 巾将 Result-codeAVP 设置为Resource-Rcservation-Failure返回。5 2.2会话修改
BCFE可能从SCFE收到携带业务修改信息的AA-Reuest消息，基十AA-Request消息的内容，BCFE将调整任何需要的修改。BCFE仅在所有的动作完成后通过发山IAA-AnSWer给SCFE以确认会话改。狼据SCFE发送的F1oW-StatuSAVP的不同值，BCFE可判断该会话修改为请求资源执行或者是请求资源执行册删除。
5.2.3会话终止
当从sCFE收到Session-Termination-Request消息时，作为本饮会话的结果，BCFE将触发会话终l过程。
5.2.4会话通告
BCFE通过CCI接口主动发送RA-Reguest消息给SCFE，向SCFE通传和X的事件，撤销已经建立的资源预留等。需要通告的事件在SCFE发送的初始AA-Rcquest中的Specific-ActionAvP中指定。如果CCI接口_L:支持的某个事件发生了，BCFE应主动发起一个RAR消息给SCFE。可以在以下两个AVF中指示：
Specific-ActionAVP的值，指示发生的事件；>可选的，携带合适的Abont-CauseAvP值。6Diameter 基本协议使用
61使Diameter消息安全
实现安全地传输Diameter消息，请见3cPPTS33.210。6 2 计帐功能
计帐功能（计帐会话状态机，相关的命令码和AVPs）在CCI接口上面没有使用。63会话使用
Session-Tcrmination-Request（STR）和Session-Termination-Answer《STA）命令将/月于终止会话。
64传输协议
Diameter消息在CCI接口上:将使用SCTP<见RFC2960）并且将利用新的SCTP的校验方法（见RFC3309）。
6.5路由考虑
指定Diameter路由属性值对Destination-Rcal和Destination-Hosl，Destination-Realm和Destination-Host AVPs将在请求中出现。66支持的应用的声明
Capahilities-Exchange-Request和Capabi1ities-Exchange-Answer命令在Diameter基本协议中详细说明。
SCFE和BCiH应将Capabilities-Exchange-Request和Capabilities-Exchange-Answer命令的Vendor-Specific-Application-Id分组AvP中的Auth-Applicat.ion-ldAvP的值设为16777222.以声明支持CCI特定的应用。
Capabilities-Exchange-Request和Capabilities-Exchange-Answer命令的Vendor-Specific-Application-1d分组AVP中Ycndor-Id的值设为3GPP的制造商标识符的值（10415）另外，SCFE和BCFE通过CER和CEA命令的两个不同的SupporLed-Vendor-IdAV>中的值设为ETS（13019）和3CPP（10415），以声明支持另外的Vendor-IDAVP值。7CCI消息
YDB 008.32017
已有的Diameter基,本协议和NASREQ应用（drat-ietf-aaa-diancter-nasrcq-17）的命令码和CCI接口自定义的AyP一起使用。CCI自定义的Auth-Applicationid和这些已定义的命令码一同使用来构成一·个CCT消息。
说明：此处不使用NAS概念NASRE只用于协议的目的，不表示其功能语义。71认证授权请求命令 AA-Request(AAR)AAR命令的Command-Code为265，CommarndFlags的\R\位置位。SCFE向BCFE发送该命令请求为SCFE会话使用承载进行授权。
消息格式：
< AA-Request >:=< Diameler Hearder: 265, REQ, PxY >
( Auth-Application-ld I
( Origin-Host ]
( Origin-Realm ]
( Destination- Realm ]
*[ Media-Component-Description ]*[ Flow-Grouping ]
[ SIP-Forking-[ndication ]
*[ Specific-Action ]
[ User-Name ]
[ Reservation-Priority ]
[ Giobally-Unique Address ]
[Authorization-litetime ]
*[Proxy-Info!
*[ Roule-Record ]
[ Origin-State-Id ]
*［ AVP ］
7.2认证授权应答命令AA-Answer(AAA)AAR命令Command-Code为265，CommandFlags的'R'位不置位，RCFE向SCFE发送该命令响应AAR命令，消息格式：
>t- < Diameter Header: 265, Pxy >( AA-AnSWer >
< Session Id >
f Auth-application-Id :
[ Origin-Hest.
( Origin-Realm l
[ Result-Code ]
[ Experimental-Result ]
[Rescrvation-Priority]
[ Error- Message
*! Error-Reporting-Host ]
[ Authorizalion-Lifetime ]
i Auth-Grace-Periad J
*[ Failed-AVP ]
[ Proxy Info］
[ Origin-State-Id 』
TTIKAONIKAca-
7.3蛋新认证授权请求命令Re-Auth-Request(RAR)YDB 008.32007
RAR命令的Camnand-Code为258，CormandFlags的'R位置位。BCFE发送该命令给SCFE用干指示某个指定的动作。
作为可选项，当SCFE收到RAA命令后可以向BCFE发送AAR命令请求更新业务信息。但，CCT接口并不强制要求用与应用相关的鉴权或者授权消息作为对RAR命令的璃应。在Re-Auth-Request中的Specific-ActionAVP的取值INDICATION_OFIOSS_OFREARPR，，INDICATION_OFRECOVERY_OFBEARER和INDICATIONOFRELEASE_OFBEARER不能同时使用。消息格式：
:=< Session-Id >
f (rigin-Host ]
1 Origin-Realm 1
[Destination-Reaim]
f Destination-Host
(Auth-Application-Idh
*[ Speciric-Aclion]
*[ Flows ]
[ Ahort-Cause ]
*[ Proxy-Info]
*[ Route-Record ]
E Origin-Stale-Id J
*［ AVP ］
74重新认证授权应答命令Re-Auth-Answer(RAA)RAA命令的Command-Code为258，ComandFlags的'R'位不置位。SCIE向BCFE发送该命令响应RAR命今。
命令格武：
< RA-Answer > :·= < Diameter Header: 258. pxy >-< Session-Id >
[ Origin-Host ]
[ Origin-Realm +
E Result-Code J
[ Experimental-Result ]
*[ Media-Companent-Description]*[ Flow-Grcuping ]
[ Error-Message ]
E Error-Reporting-Host
*[ Failed-AVP J
*l Proxy-Info ]
[ Origin-State-Id]
*[ AYP ]
7.5会话终止请求命令Session-Termination-Request(STR)STR命令的Command-Code为275，ConandFlags的*R*位置位。SCFE向BCFE发送该命令通知已授权的会话需要被终止。
YDB 008.32007
消息格式：
< STR-Requcst >=< Diameter Header: 275,REQ,PxY >< Session-Id >
(Origin lost)
[ Origin-Rcalm |
(DestInation-Realm]
( Termination-Cause ]
[ Destinstion-Host ]
*[ Class ]
[ Origin-State-Id ]
*[ Proxy-Info ]
*[ Route-Record ]
*［ AP ]
7 6会话终止应答命令 Session-Termination-Answer (STA)STA命令的Coand-Code为275，Command Flags的'R*位不置位。BCFE向SCFE发送该命令响应STR-命令。
命令格式：
< ST-Answer > \= < Diameter Header: 275, PXY >( Session-Id >
( Origin-Host 1
[ Origin-Realm ]
[ Result Code ]
[ Experimental-Result ]
*t Class
[ Error-Message ]
［ Error-Reporiing-Host
*[ Failed-AVP ]
[ Origin State-Id ]
*[ Redircct-Host ]
[ Redireet-llost Usage ]
［ Rediret:t-Max-Cachc-Timc ]*[ Proxy-Info ]
［AVP］
7.7中断会话请求命令Abort-Session-Request （AsR）ASR命令的Command-Code为274，CommandFlags的\R*位置位。BCFE发送该命令给SCFE用于指示己经授权的会话的所有承载资源不可用。消息格式：
< As-Reguest > ::- < Dianeler lleader: 274, REQ, PXY >< Session-ld >
f Origin-Host. !
[ Origin-Realm |
f Destination-Realm !
( Destination-Host }
t Auth-Application-Id 1
TTKANIKAca-
