【GA公共安全标准】法庭科学油漆物证的检验方法第4部分:激光拉曼光谱法

本网站发布时间： 2024-11-04 09:40:11

GA/T823.4-2018
现行

基本信息

标准号：
GA/T 823.4-2018
标准名称：
法庭科学油漆物证的检验方法第4部分:激光拉曼光谱法
标准类别：
公共安全行业标准(GA)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
441.68 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
法庭科学油漆物证检验方法激光光谱法

标准简介/下载

点击下载

标准简介：

GA/T 823.4-2018.Examination methods for paint evidence in Forensics-Part 4: Raman spectrometry.
1范围
GA/T 823.4规定了激光拉曼光谱法对油漆的分析方法。
GA/T 823.4适用于法庭科学领域中油漆样品成分的检验及比对分析,其他领域亦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 14666分析化学术语
GA/T 242微量物证的理化检验术语
JY/T 002- 1996 激光拉曼光谱分析方法通则
3术语和定义
GB/T 14666 ,GA/T 242和JY/T 002一1996 界定的术语和定义适用于本文件。
4原理
拉曼光谱法是当激光照射被检物质时发生散射现象而产生与人射光频率不同的散射光谱的分析方法。
同一种物质分子随着人射光频率的改变,拉曼散射的频率也改变,但拉曼散射的频率位移始终保持不变,故拉曼位移与人射光频率无关,而与分子结构有关,即不同的物质有不同的振动和转动能级,因而有不同的拉曼位移。拉曼位移是表征物质分子振动、转动能级特征的一个物理量,这就是利用拉曼光谱进行物质分子结构分析和定性鉴别的依据。
当使用拉曼光谱检验油漆时,所得谱图可以反映出油漆中油脂、树脂等主要成膜物质,颜料、染料等次要成膜物质以及催干剂、增塑剂等助剂的拉曼特征峰。
5仪器设备及材料.
所需的仪器设备及材料如下:
a)激光显微拉曼光谱仪,可配置514 nm,532 nm,633 nm.780 nm或785 nm激光器;
b)体视光学显微镜;
c) 手术刀、镊子;
d) 载玻片(铝箔);
e)双面胶;
f)乙醇棉球;

标准内容

部分标准内容：

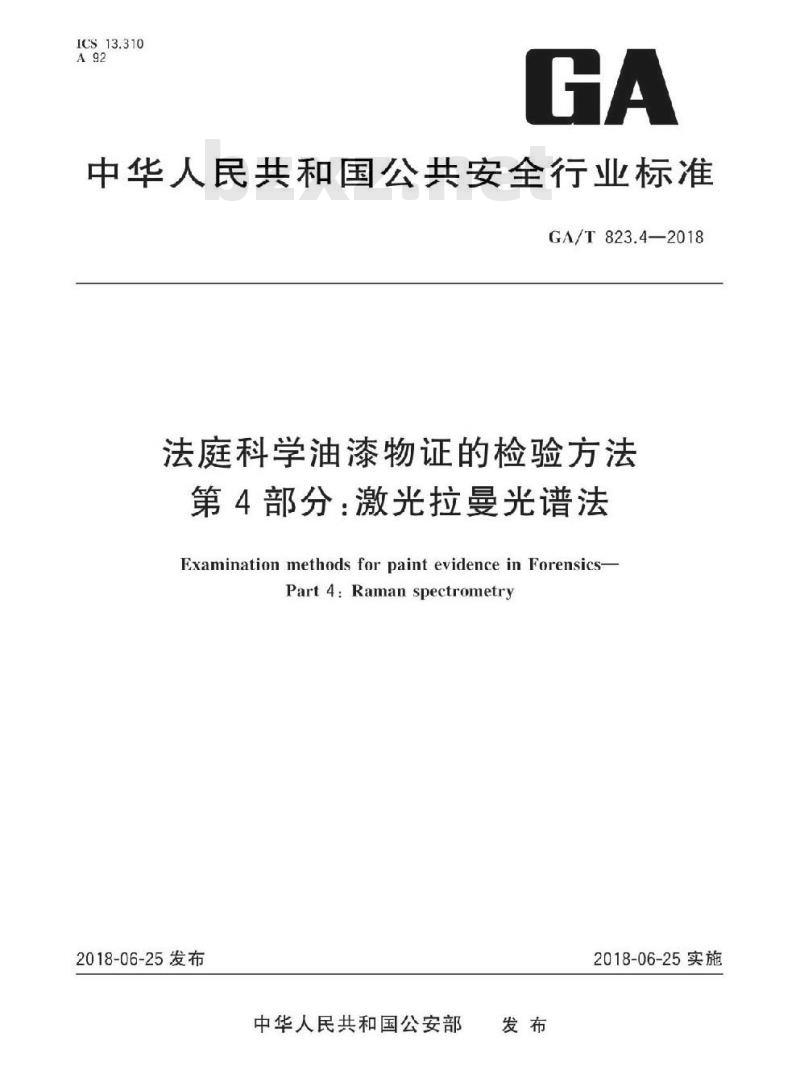

ICS13.310
中华人民共和国公共安全行业标准GA/T823.4—2018
法庭科学油漆物证的检验方法
第4部分：激光拉曼光谱法
Examination methods for paint evidence in Forensics-Part4：Ramanspectrometry
2018-06-25发布
中华人民共和国公安部
2018-06-25实施

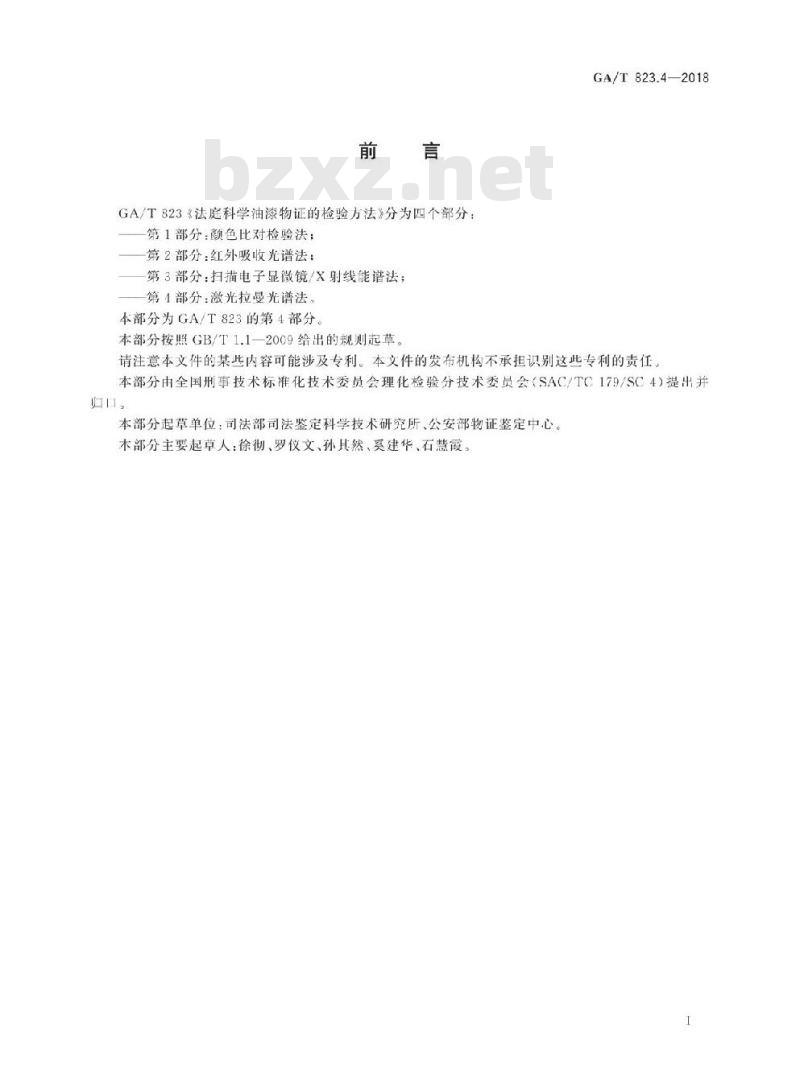

GA/T823《法庭科学油漆物证的检验方法》分为四个部分：第1部分：颜色比对检验法；
第2部分：红外吸收光谱法；
第3部分：扫描电子显微镜/X射线能谱法；第4部分：激光拉曼光谱法。
本部分为GA/T823的第4部分。
本部分按照GB/T1.1—20C9给出的规则起草。GA/T823.4—2018
请注意本文件的某此内容可能涉及专利。本文件的发布机构不承担识别这此专利的责任本部分由全国刑事技术标准化技术委员会理化检验分技术委员会（SAC/TC179/SC4）提出并归口免费标准bzxz.net
本部分起草单位：司法部司法鉴定科学技术研究所、公安部物证鉴定中心。木部分主要起草人：徐彻、罗仪文、孙其然、建华、石慧霞I

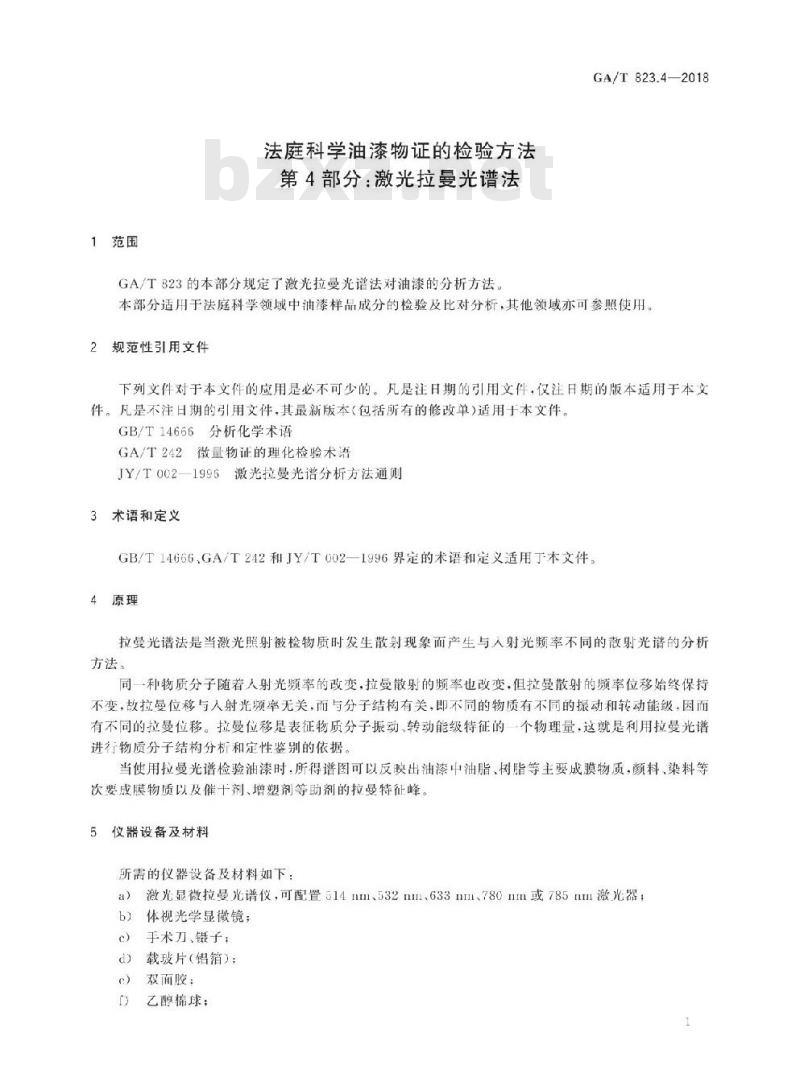

1范围
法庭科学油漆物证的检验方法
第4部分：激光拉曼光谱法
GA/T823的本部分规定了激光拉曼光谱法对油漆的分析方法。GA/T 823.4—2018
本部分适用于法庭科学领域中油漆样品成分的检验及比对分析，其他领域亦可参照使用2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T14666分析化学术语
GA/T242微量物证的理化检验术语JY/T0C2—1996激光拉曼光谱分析方法通则3术语和定义
GB/T14666，GA/T242和JY/T002—1996界定的术语和定义适用于本文件。4原理
拉曼光谱法是当激光照射被检物质时发生散射现象而产生与人射光频率不同的散射光谱的分析方法。
同一种物质分子随着入射光频率的改变，拉曼散射的频率也改变，但拉曼散射的频率位移始终保持不变，故拉曼位移与入射光频率无关，而与分子结构有关，即不同的物质有不同的振动和转动能级.因而有不同的拉曼位移。拉曼位移是表征物质分子振动、转动能级特征的一个物理量，这就是利用拉曼光谱进行物质分子结构分析和定性鉴别的依据当使用拉曼光谱检验油漆时，所得谱图可以反映出油漆中油脂、树脂等主要成膜物质，颜料，染料等次要成膜物质以及催干剂、增塑剂等助剂的拉曼特征峰。5仪器设备及材料
所需的仪器设备及材料如下：
a）激光显微拉曼光谱仪，可配置514nm、532mm.633nm、7801n或785m激光器：b）体视光学显微镜；
）手术刀、镊子；
载玻片（铝箔）；
双面胶：
乙醇棉球；
GA/T 823.4—2018
g）去离子水。
6样品处理
6.1显微镜观察取样
在体视显微镜下观察检材的外观形态。单层油漆片直接提取：多层油漆片需斜切分层或剥离提取6.2取样要求
6.2.1用手术刀、镊子等工具提取油漆样品时，应保持取样工具，载玻片（铝箱）洁净无污染，处理每个样品时均应用乙醇棉球清洁
6.2.2提取油漆时应避免干扰。当油漆受到污染时可用去离子水清洗。6.2.3多层油漆样品斜切分层或剥离时，应避免分离不完全造成层与层之间的成分干扰7制样方法
7.1当油漆样品为单层时，可将提取到的泊漆样品直接放置在载玻片或铝箔上待检，或将附着有油漆样品的载体直接放置在载物台上待检。7.2当油漆样品为多层时，可用工具将油漆样品分层提取后放置在载玻片或铝箔上待检；办可将制作的油漆样品切片，用效面胶固定在载玻片或铝箔上待检，8检测
检测油漆样品时，先将激光功率设置较低，单次累积时间设置较短：在确认样品未被烧坏的前提下，根据谱图逐级递增功率与时间。当光谱受到荧光干扰时，可再将检测光谱范围缩小到出现拉曼位移的部分，适当调整降低检测激光功率，延长累积时间，增加累积次数以提高谐图的信噪比。检测时要注意宇审射线以及荧光灯的影响。8.2依照应用软件程序进行样品检测，获得样品的拉曼光谱图8.3每一个样品至少选取3个不同部位进行检测，分别得出检测结果，供综合分析。9结果分析
油漆成分分析
可根据样品的拉曼特征峰，判断拉曼光谱所反膜的油漆中的主要成分9.2油漆比对检验
将检材与样本的拉曼光谱图进行比较，可得到以下结论a）当检材与样本的拉曼位移、强度相同，则检材与样本的拉曼光谱一致；h）当检材与样本的拉曼位移、强度、荧光背景等有明显差异，并排除样品的污染因素后，则认为检材与样本的成分有差异。
GA/T823.4-2018
中华人民共和国公共安全
行业标准
法庭科学油漆物证的检验方法
第4部分：激光拉曼光谱法
GA/T 823.4—2018
中国标准出版社出版发行
北京市朝阳区和平里西街中2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年10月第一版
书号：155068：2-34042
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
