【石油天然气行业标准(SY)】 油井水泥缓凝剂评价方法

石油工业标准化技术委员会CPSCSY
中华人民共和国石油天然气行业标准SY/ T 5504-1996
油井水泥缓凝剂评价方法
1996-12-15发布
中国石油天然气总公司
1997-06-30实施
1范围
支术安贝CS

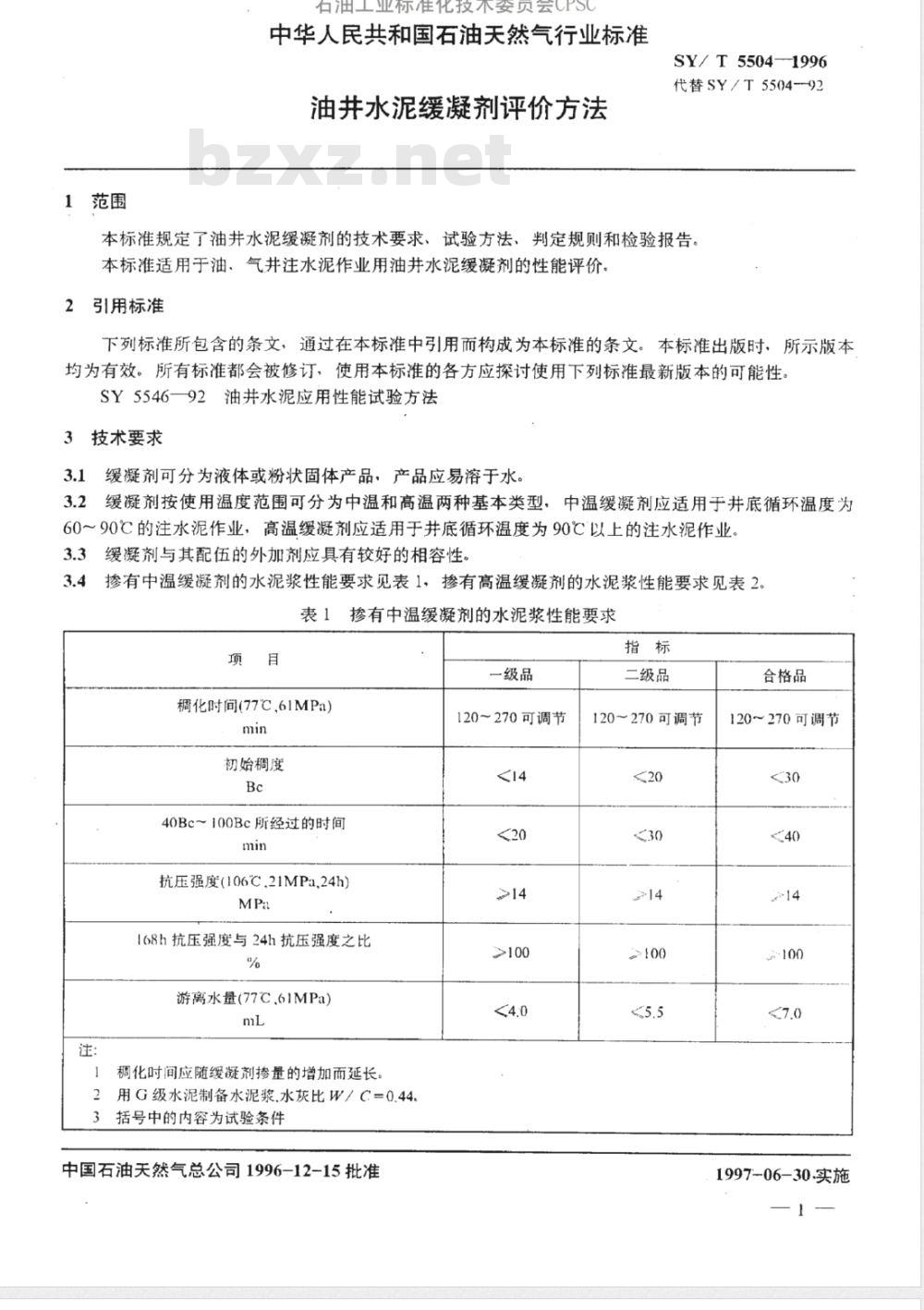

中华人民共和国石油天然气行业标准油井水泥缓凝剂评价方法
SY/T 5504-1996
代替SY/T5504--92
本标准规定了油井水泥缓凝剂的技术要求、试验方法、判定规则和检验报告。本标准适用于油、气井注水泥作业用油井水泥缓凝剂的性能评价，2
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。SY5546—92油井水泥应用性能试验方法3技术要求
3.1缓凝剂可分为液体或粉状固体产品，产品应易溶于水。缓凝剂按使用温度范围可分为中温和高温两种基本类型，中温缓凝剂应适用于井底循环温度为3.2
60～90℃的注水泥作业，高温缓凝剂应适用于井底循环温度为90℃以上的注水泥作业，3.3
缓凝剂与其配伍的外加剂应具有较好的相容性。3.4
掺有中温缓凝剂的水泥浆性能要求见表1，掺有高温缓凝剂的水泥浆性能要求见表2。表1掺有中温缓凝剂的水泥浆性能要求项目
稠化时间（77℃.61MPa）
初始稠度
40Bc～100Bc所经过的时间
抗压强度(106℃.21MPa.24h）
168h抗压强度与24h抗压强度之比%
游离水量(77℃.61MPa）
稠化时间应随缓凝剂掺量的增加而延长。用G级水泥制备水泥浆.水灰比W／C=0.44。2
3括号中的内容为试验条件
中国石油天然气总公司1996-12-15批准一级品
120～270可调节
二级品
120～270可调节
合格品
120~270可调节
1997-06-30.实施bZxz.net

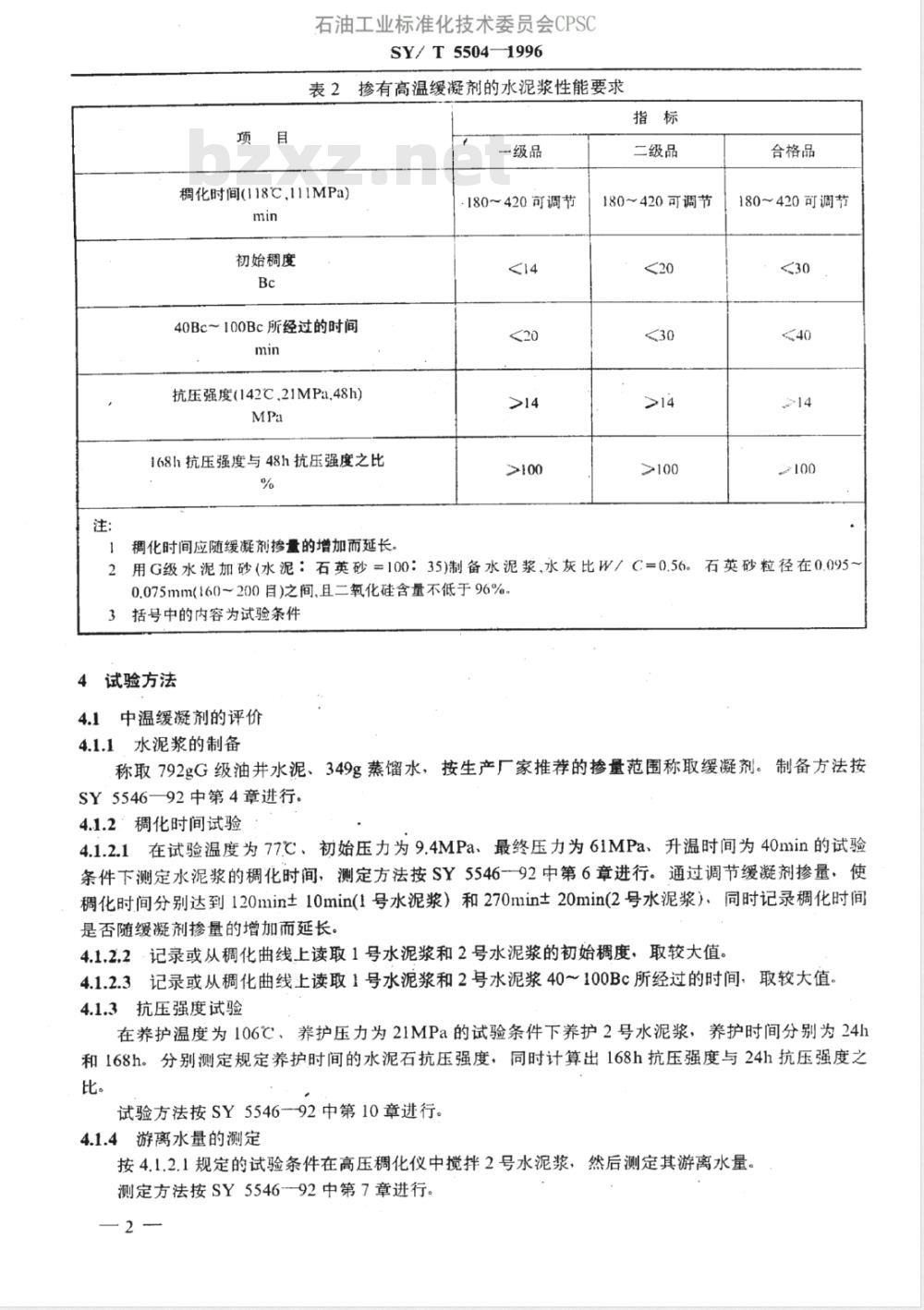

石油工业标准化技术委员会CPSCSY/T5504-1996
表2掺有高温缓凝剂的水泥浆性能要求一级品
稠化时间(118℃,111MPa)
初始稠度
40Bc～100Bc所经过的时间
抗压强度(142℃.21MPa.48h)
168h抗压强度与48h抗压强度之比ofo
稠化时间应随缓凝剂掺量的增加而延长。-180~420可调节
二级品
180～420可调节
合格品
180～420可调节
用G级水泥加砂（水泥：石英砂=100：35)制备水泥浆，水灰比W／C=0.56。石英砂粒径在0.095~2
0.075mm(160～200目）之间，且二氧化硅含量不低于96%3括号中的内容为试验条件
4试验方法
4.1中温缓凝剂的评价
4.1.1水泥浆的制备
称取792gG级油井水泥、349g蒸馏水，按生产厂家推荐的掺量范围称取缓凝剂。制备方法按SY5546—92中第4章进行。
4.1.2：稠化时间试验
4.1.2.1在试验温度为77℃、初始压力为9.4MPa、最终压力为61MPa、升温时间为40min的试验条件下测定水泥浆的稠化时间，测定方法按SY5546-92中第6章进行。通过调节缓凝剂掺量，使稠化时间分别达到120min土10min(1号水泥浆）和270min土20min(2号水泥浆），同时记录稠化时间是否随缓凝剂掺量的增加而延长。4.1.2.2·记录或从稠化曲线上读取1号水泥浆和2号水泥浆的初始稠度，取较大值。4.1.2.3记录或从稠化曲线上读取1号水泥浆和2号水泥浆40～100Bc所经过的时间，取较大值，4.1.3抗压强度试验
在养护温度为106℃、养护压力为21MPa的试验条件下养护2号水泥浆，养护时间分别为24h和168h。分别测定规定养护时间的水泥石抗压强度，同时计算出168h抗压强度与24h抗压强度之比。
试验方法按SY5546--92·中第10章进行。4.1.4游离水量的测定
按4.1.2.1规定的试验条件在高压稠化仪中搅拌2号水泥浆，然后测定其游离水量。测定方法按SY5546-92中第7章进行2

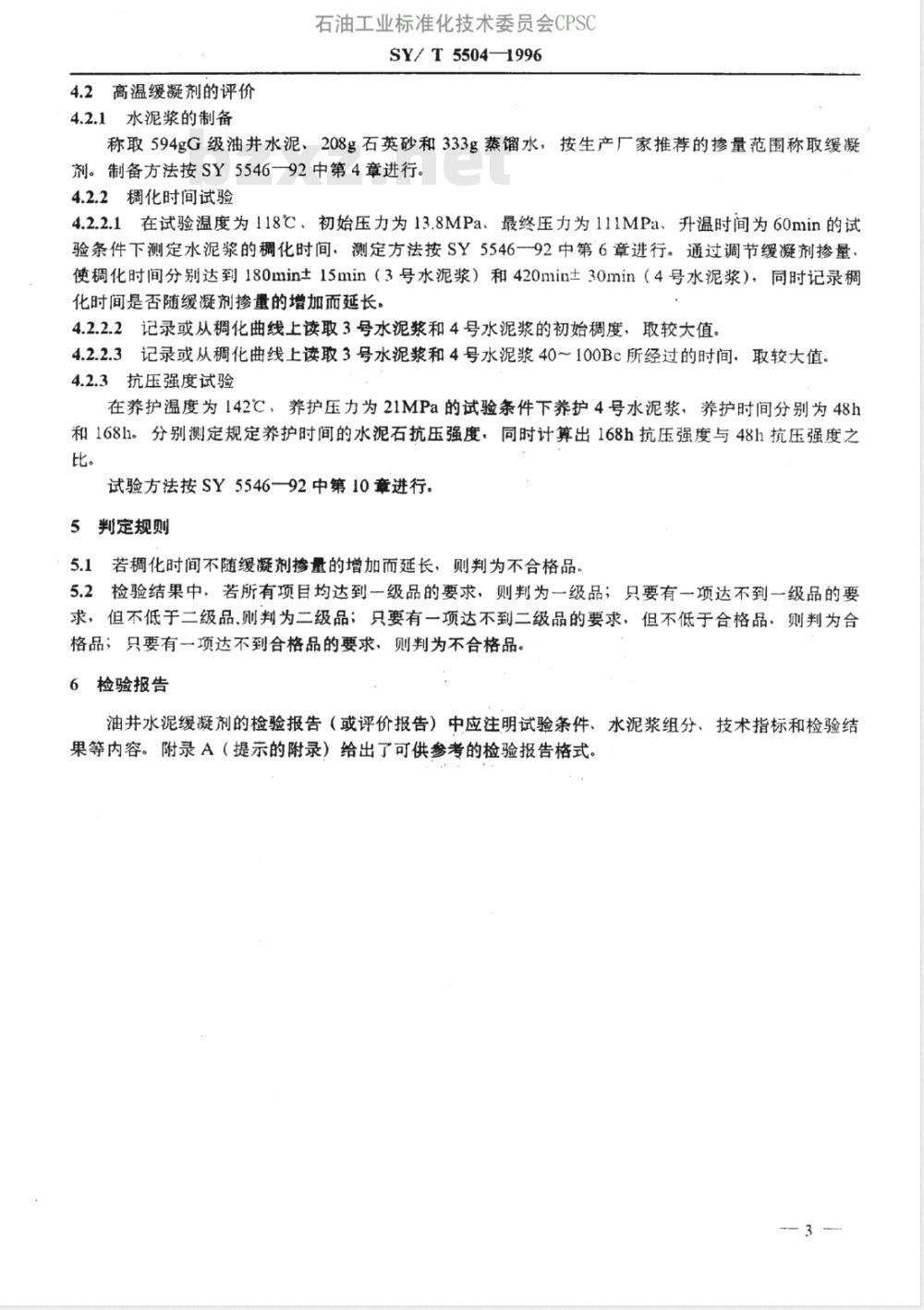

4.2高温缓凝剂的评价
4.2.1水泥浆的制备
石油工业标准化技术委员会CPSCSY/T 5504—1996
称取594gG级油井水泥、208g石英砂和333g蒸馏水，按生产厂家推荐的掺量范围称取缓凝剂。制备方法按SY554692中第4章进行。4.2.2稠化时间试验
4.2.2.1在试验温度为118℃、初始压力为13.8MPa、最终压力为111MPa、升温时间为60min的试验条件下测定水泥浆的稠化时间，测定方法按SY5546一92中第6章进行。通过调节缓凝剂掺量使稠化时间分别达到180min±15min（3号水泥浆）和420min土30min（4号水泥浆），同时记录稠化时间是否随缓凝剂掺量的增加而延长。4.2.2.2记录或从稠化曲线上读取3号水泥浆和4号水泥浆的初始稠度，取较大值。4.2.2.3记录或从稠化曲线上读取3号水泥浆和4号水泥浆40～100Bc所经过的时间．取较大值，4.2.3抗压强度试验
在养护温度为142℃、养护压力为21MPa的试验条件下养护4号水泥浆，养护时间分别为48h和1681。分别测定规定养护时间的水泥石抗压强度，同时计算出168h抗压强度与48h抗压强度之比。
试验方法按SY5546—92中第10章进行。5判定规则
5.1若稠化时间不随缓凝剂掺量的增加而延长，则判为不合格品，5.2检验结果中，若所有项目均达到一级品的要求，则判为一级品；只要有一项达不到一级品的要求，但不低于二级品.则判为二级品；只要有一项达不到二级品的要求，但不低于合格品，则判为合格品；只要有一项达不到合格品的要求，则判为不合格品。6检验报告

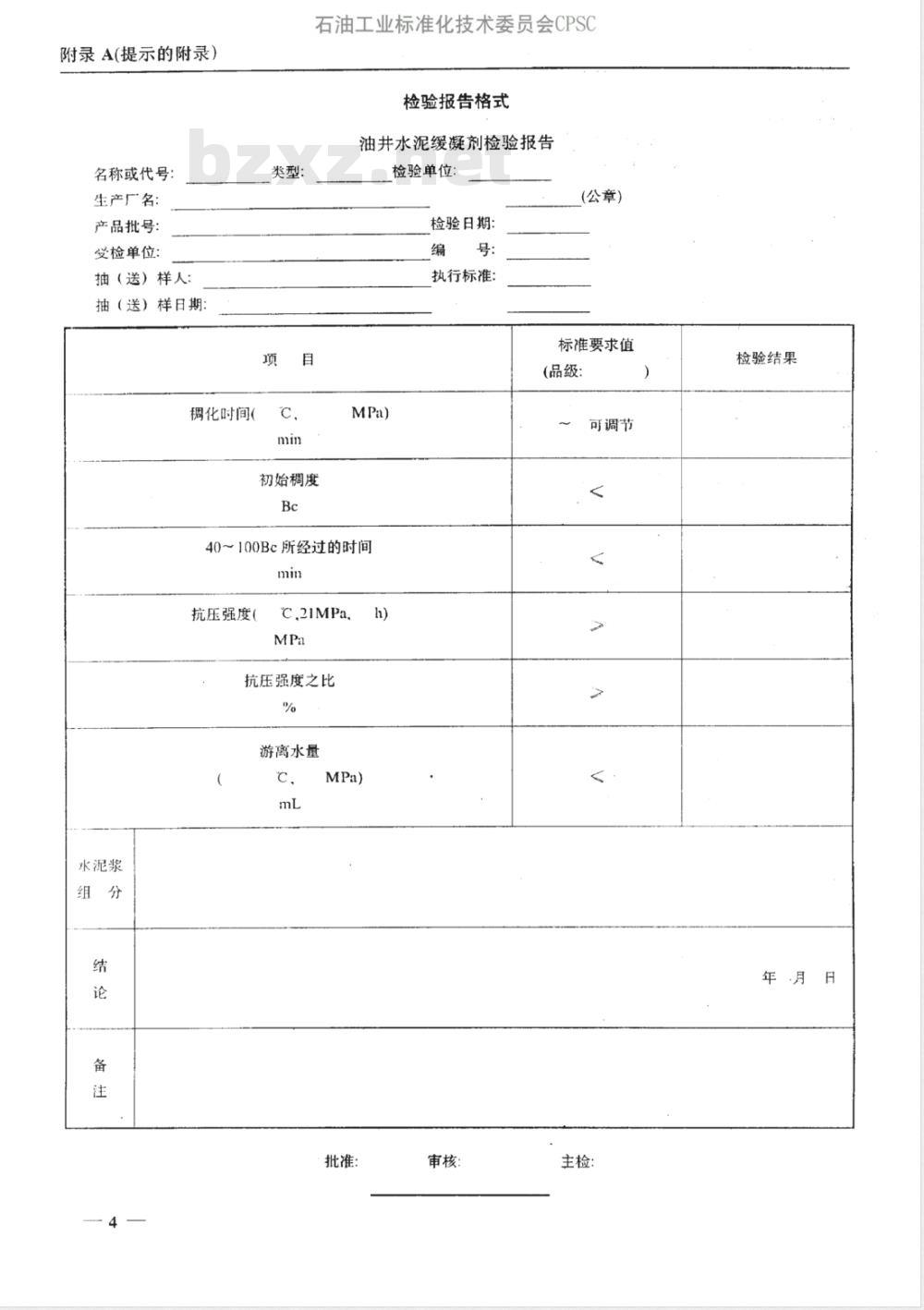

油井水泥缓凝剂的检验报告（或评价报告）中应注明试验条件、水泥浆组分、技术指标和检验结果等内容。附录A（提示的附录）给出了可供参考的检验报告格式。附录A(提示的附录）
名称或代号：
生产厂名：
产品批号：
受检单位：
抽（送）样人：
抽（送）样日期：
稠化时间(
类型：
石油工业标准化技术委员会CPSC检验报告格式
油井水泥缓凝剂检验报告
检验单位：
(公章）
检验日期：
执行标准：
标准要求值
（品级：
初始稠度
40～100Bc所经过的时间
抗压强度(
抗压强度之比
游离水量
水泥浆
批准：
审核：
可调节
主检：
检验结果
年月日
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
