- SY/T 5463-1992 油田压裂用柱塞泵型式与基本参数
【石油天然气行业标准(SY)】 油田压裂用柱塞泵型式与基本参数
本网站 发布时间:
2024-08-06 20:10:41
- SY/T5463-1992
- 已作废
标准号:
SY/T 5463-1992
标准名称:
油田压裂用柱塞泵型式与基本参数
标准类别:
石油天然气行业标准(SY)
标准状态:
已作废-
发布日期:
1992-06-20 -
实施日期:
1992-12-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
KB
替代情况:
被SY/T 5211-2003代替
标准内容
部分标准内容:

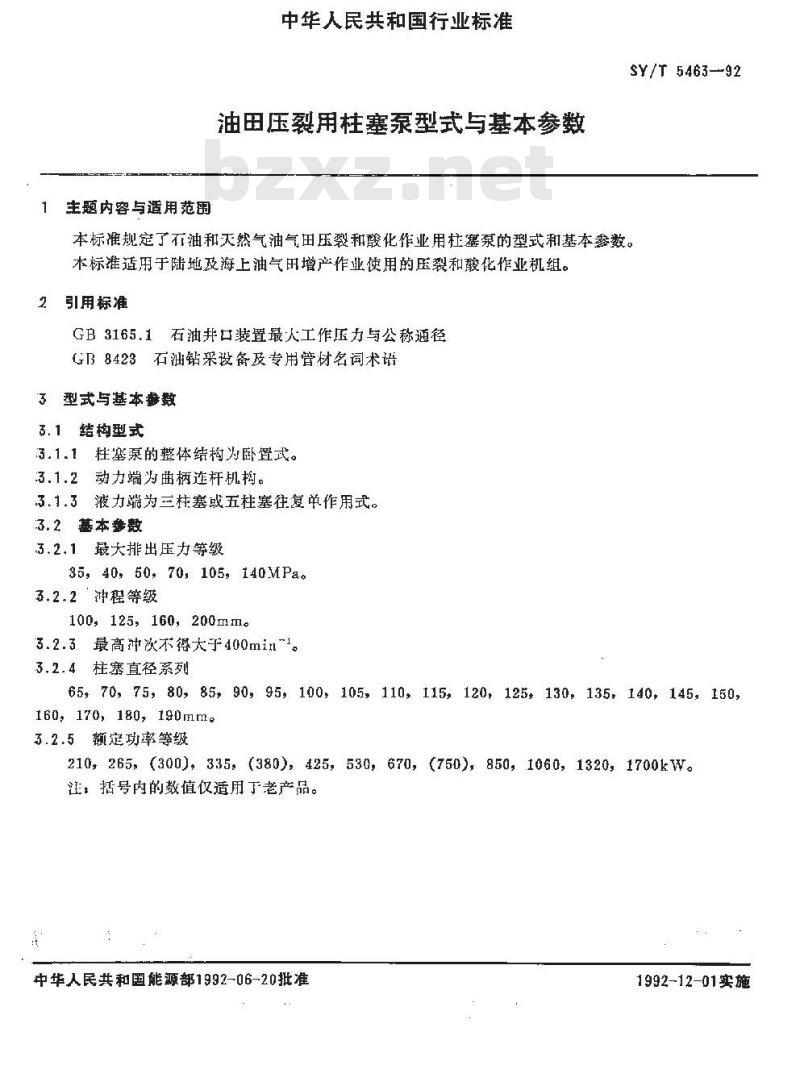

中华人民共和国石油天然气行业标准SY/T 5463—92
油田压裂用柱塞泵
型式与基本参数
1992-06-20发布
中华人民共和国能源部
1992-12-01实施
主题内容与适用范围
中华人民共和国行业标准
油田压裂用柱塞泵型式与基本参数SY/T 5463--92
本标准规定了衣油和天然气油气田压裂和酸化作业用柱塞泵的型式和基本参数。本标准适用于陆地及海上油气田增产作业使用的压裂和酸化作业机组。引用标准
GB3165.1石油井口装置最工作压力与公称通径GB8423石油钻采设备及专用管材名词术3 型式与基本参数
3.1结构型式
3.1.1柱塞泵的整体结构为卧置式。3.1.2动力端为曲柄连杆机构,
3,1.3液力端为三柱塞或五柱塞往复单作用式。3.2 基本参数
3.2.1最大排出压力等级
35, 40, 50, 70, 105, 140MPac3.2.2冲程等级
100,125,160,200mm。
3.2.3最高冲次不得大于400min~1。3.2.4柱塞直径系列
6570,75,80,85,90,95,100,105110,115,120,125130,135,140,145,150,160,170,180,190mm。免费标准bzxz.net
3.2.5额定功率等级
210,265,(300),335,(380),425,530,670,(750),850,1060,1320,1700kW。注:括号内的数值仅适用于老产品。中华人民共和国能源部1992-06-20批准1992-12-01实施

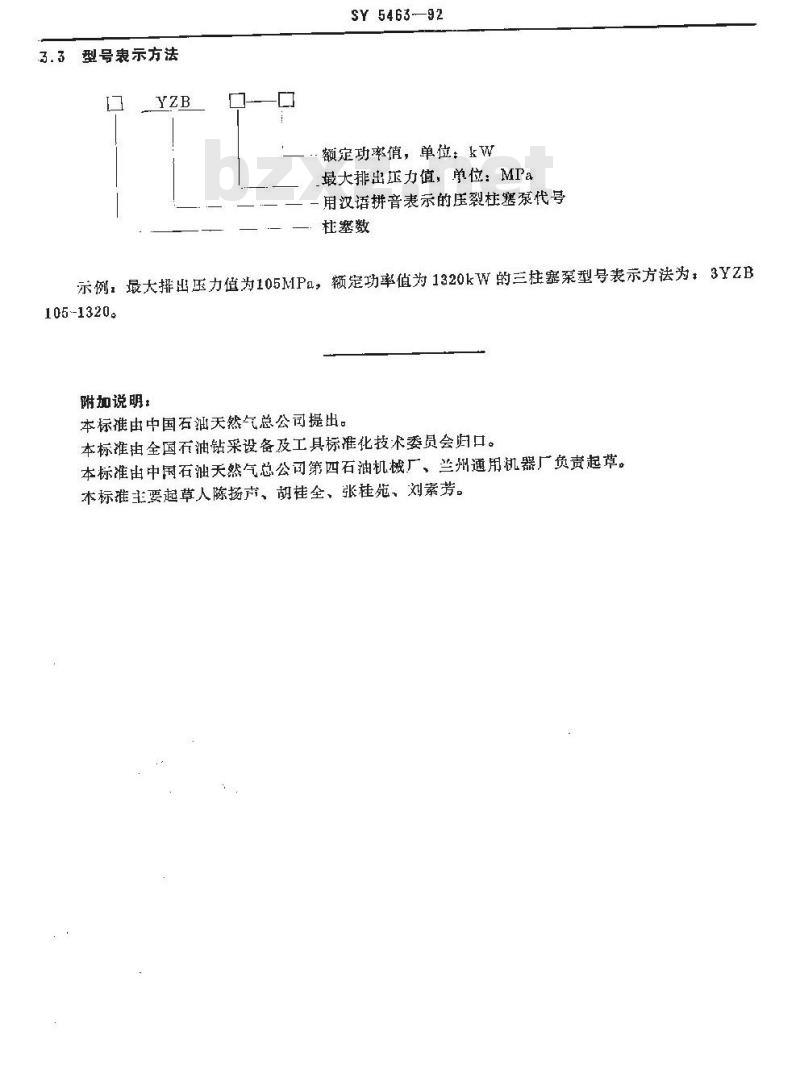

型号表示方法
SY5463-92
额定功率值,单位:kW
最大排出压力值,单位:MPa
一用汉语拼音表示的压裂柱寒泵代号杜塞数
示例:最大排出压力值为105MPa,额定功率值为1320kW的三柱塞泵型号表示方法为,3YZB105-1320。
附加说明:
本标谁由中国石油天然气总公司提出。本标准由全国石油钻采设备及工具标准化技术委员会归口。本标准由中国石油天然气总公司第四石油机械厂、兰州通用机器厂负责起草。本标准主要起草人陈扬、胡桂全、张桂苑、刘素芳。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
油田压裂用柱塞泵
型式与基本参数
1992-06-20发布
中华人民共和国能源部
1992-12-01实施
主题内容与适用范围
中华人民共和国行业标准
油田压裂用柱塞泵型式与基本参数SY/T 5463--92
本标准规定了衣油和天然气油气田压裂和酸化作业用柱塞泵的型式和基本参数。本标准适用于陆地及海上油气田增产作业使用的压裂和酸化作业机组。引用标准
GB3165.1石油井口装置最工作压力与公称通径GB8423石油钻采设备及专用管材名词术3 型式与基本参数
3.1结构型式
3.1.1柱塞泵的整体结构为卧置式。3.1.2动力端为曲柄连杆机构,
3,1.3液力端为三柱塞或五柱塞往复单作用式。3.2 基本参数
3.2.1最大排出压力等级
35, 40, 50, 70, 105, 140MPac3.2.2冲程等级
100,125,160,200mm。
3.2.3最高冲次不得大于400min~1。3.2.4柱塞直径系列
6570,75,80,85,90,95,100,105110,115,120,125130,135,140,145,150,160,170,180,190mm。免费标准bzxz.net
3.2.5额定功率等级
210,265,(300),335,(380),425,530,670,(750),850,1060,1320,1700kW。注:括号内的数值仅适用于老产品。中华人民共和国能源部1992-06-20批准1992-12-01实施
型号表示方法
SY5463-92
额定功率值,单位:kW
最大排出压力值,单位:MPa
一用汉语拼音表示的压裂柱寒泵代号杜塞数
示例:最大排出压力值为105MPa,额定功率值为1320kW的三柱塞泵型号表示方法为,3YZB105-1320。
附加说明:
本标谁由中国石油天然气总公司提出。本标准由全国石油钻采设备及工具标准化技术委员会归口。本标准由中国石油天然气总公司第四石油机械厂、兰州通用机器厂负责起草。本标准主要起草人陈扬、胡桂全、张桂苑、刘素芳。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
