【HG化工标准】带颈平焊法兰手孔

本网站发布时间： 2024-10-26 11:52:25

HG/T21530-2005
现行
　点击下载此标准

基本信息

标准号：
HG/T 21530-2005
标准名称：
带颈平焊法兰手孔
标准类别：
化工行业标准(HG)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
116.95 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
法兰手孔

标准简介/下载

点击下载

标准简介：

HG/T 21530-2005.

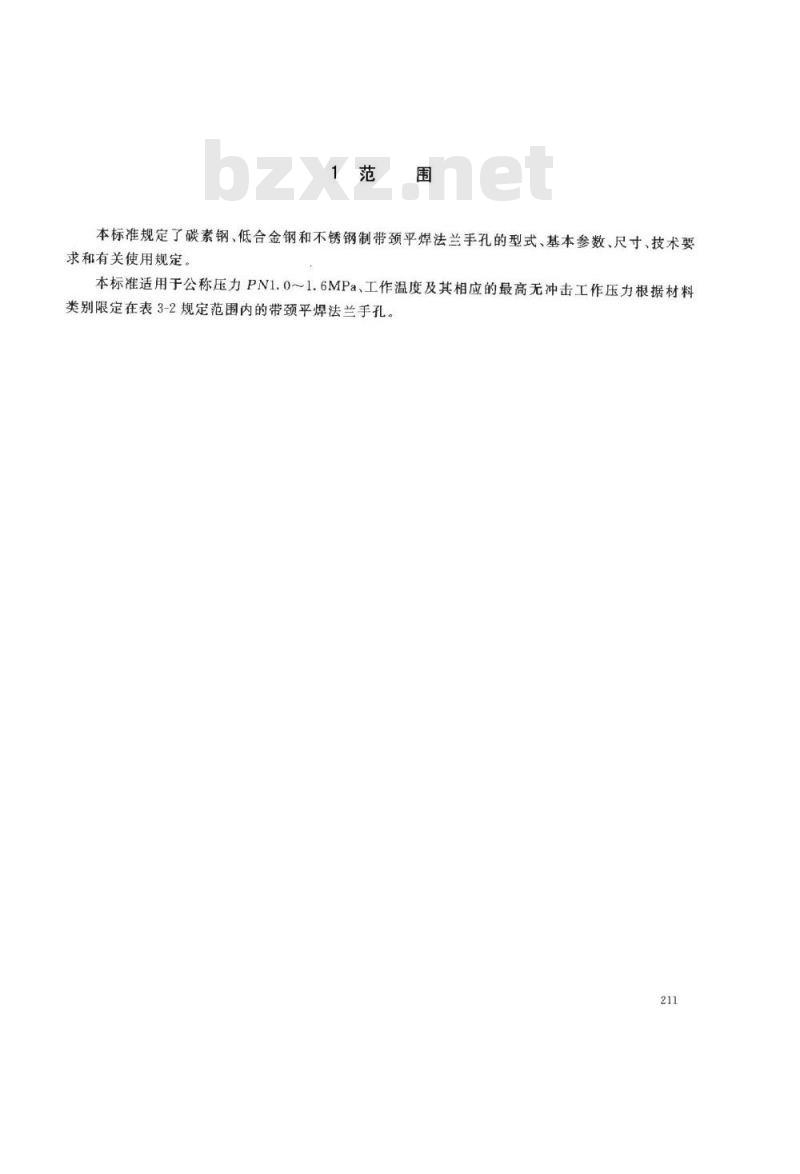

1范围
HG/T 21530规定了碳素钢、低合金钢和不锈钢制带颈平焊法兰手孔的型式、基本参数、尺寸、技术要求和有关使用规定。
HG/T 21530适用于公称压力PN1. 0~1.6MPa、工作温度及其相应的最高无冲击工作压力根据材料类别限定在表3-2规定范围内的带颈平焊法兰手孔。
2引用标准

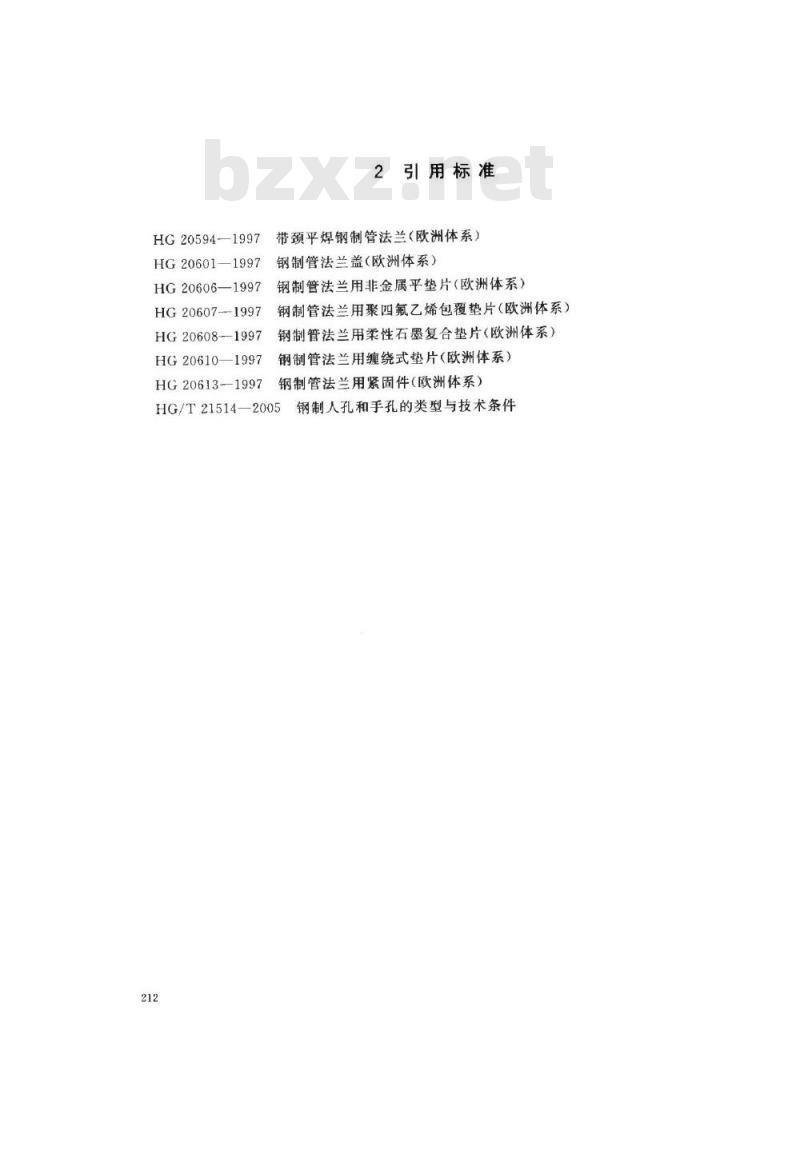

HG 20594-1997带颈平焊钢制管法兰(欧洲体系)
HG 20601-1997钢制管法兰盖(欧洲体系)
HG 20606-1997钢制管法兰用非金属平垫片(欧洲体系)
HG 20607-1997钢制管法兰用聚四氟乙烯包覆垫片(欧洲体系)
HG 20608-1997钢制管法兰用柔性石墨复合垫片(欧洲体系)
HG 20610-1997钢制管法兰用缠绕式垫片(欧洲体系)
HG 20613-1997钢制管法兰用紧固件(欧洲体系)
HG/T 21514-2005钢制人孔和手孔的类型与技术条件
3型式、基本参数和尺寸
手孔的型式、基本参数和尺寸见图3及表3-1和表3-3的规定。
4技术要求
手孔的技术要求应符合HG/T 21514中第4章“技术条件”的规定。
5标记示例
按照HG/T 21514中5.0.1的规定,公称压力PN1.6、公称直径DN250、工作温度小于或等于300℃、H1=200、RF型密封面、皿类材料、其中采用六角头螺栓、非金属平垫(不带内包边的XB350石棉橡胶板)的带颈平焊法兰手孔,其标记符号为:
手孔RF II b-8. 8(NM-XB350) 250-1.6 HG/T 21530-2005
H1=230(非标准尺寸)的上例手孔,其标记符号为:
手孔RF II b-8. 8(NM-XB350) 250-1.6 H1=230 HG/T 21530-2005

标准内容

部分标准内容：

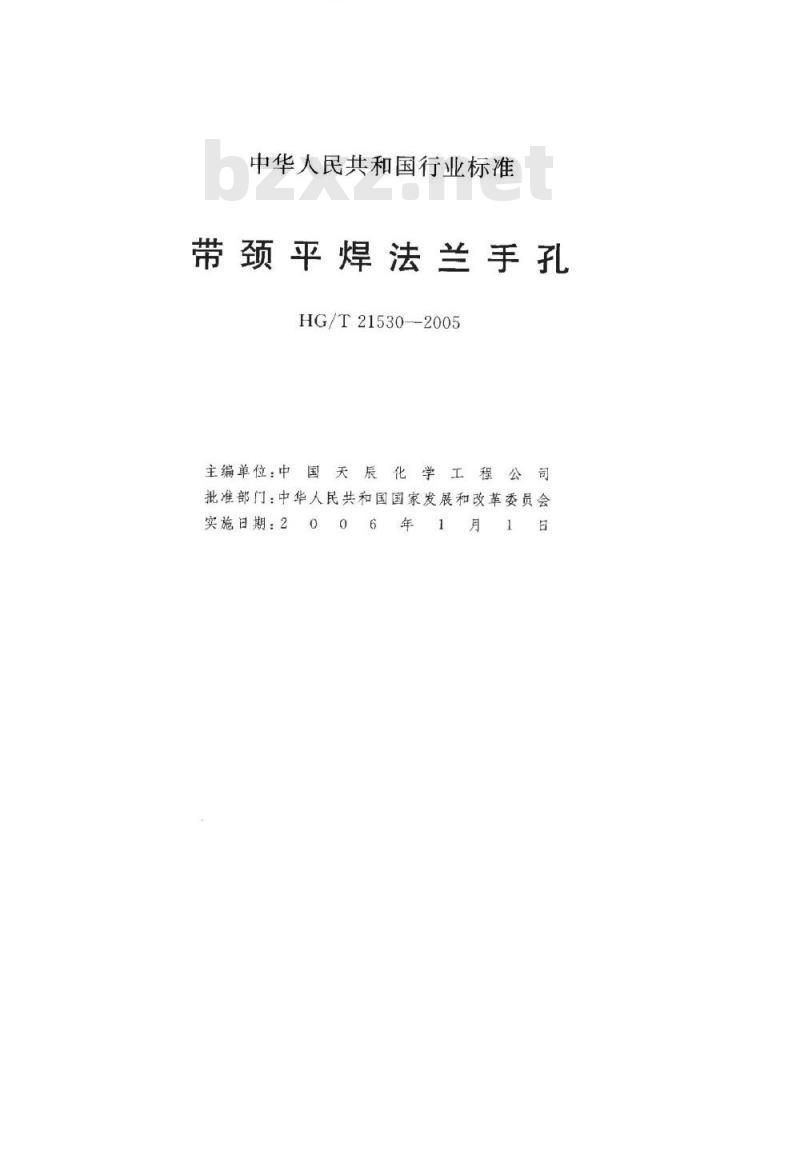

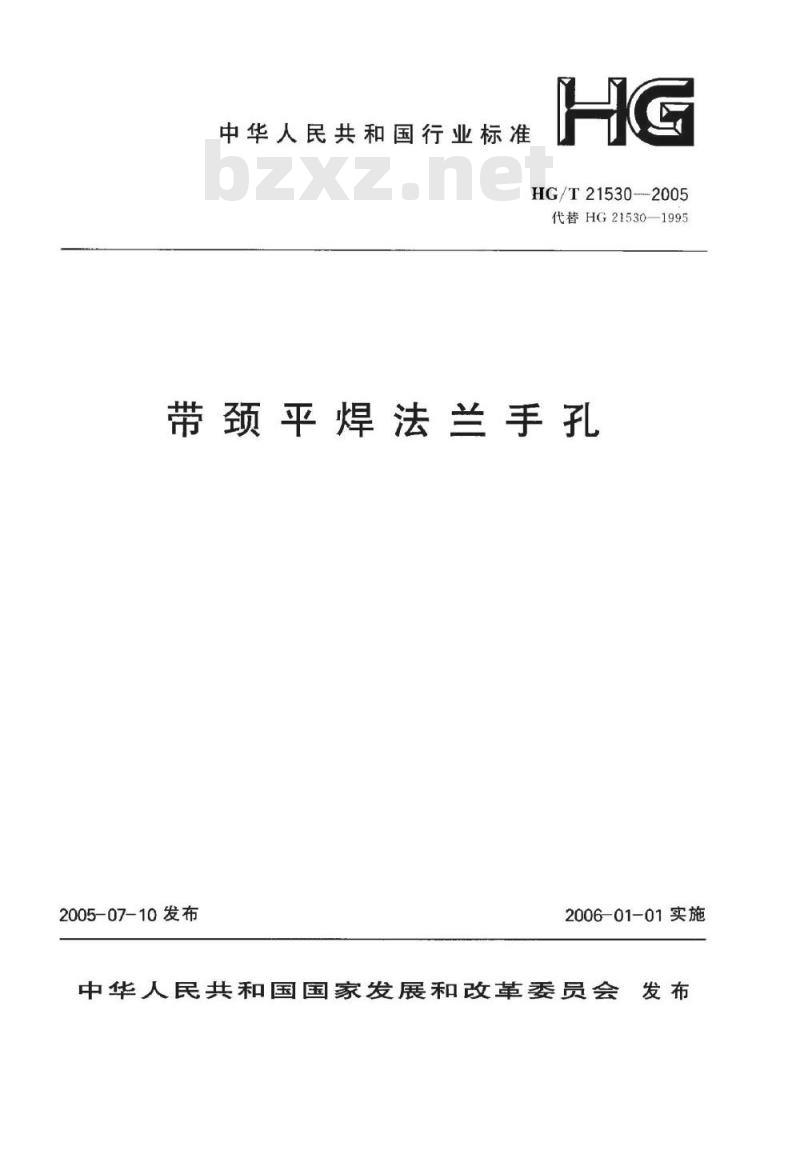

中华人民共和国行业标准
HG/T21530--2005
代替HG21530—1995
带颈平焊法兰手孔
2005-07-10发布
2006-01-01实施
中华人民共和国国家发展和改革委员会发布中华人民共和国行业标准
带颈平焊法兰手孔
HG/T21530--2005
主编单位：中
化学工
批准部门：中华人民共和国国家发展和改革委员会实施日期：2
引用标准Www.bzxZ.net

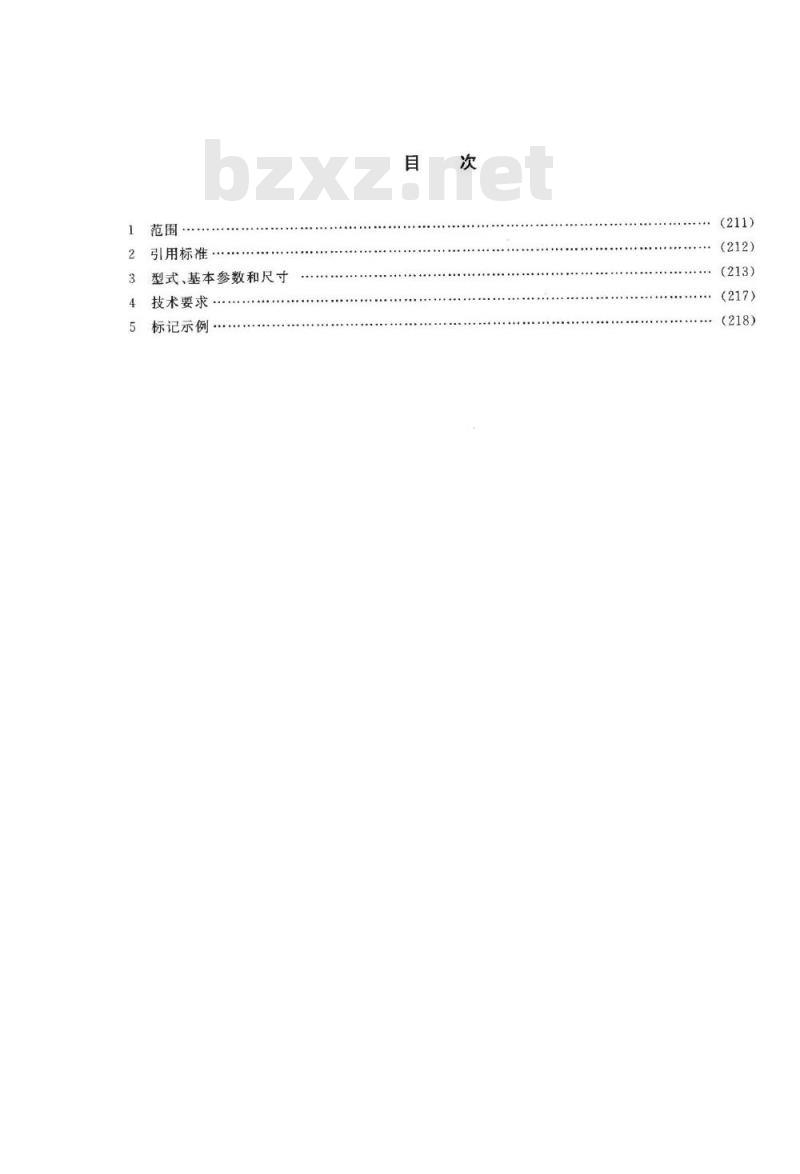

型式、基本参数和尺寸
技术要求
标记示例
（218)
本标准规定了碳素钢、低合金钢和不锈钢制带颈平焊法兰手孔的型式、基本参数、尺寸、技术要求和有关使用规定。
本标准适用于公称压力PN1.0～1.6MPa、工作温度及其相应的最高无冲击工作压力根据材料类别限定在表3-2规定范围内的带颈平焊法兰手孔。211
HG20594—1997
HG20601—1997
HG20606—1997
HG20607-1997
HG20608—1997
HG20610—1997
HG20613—1997
引用标准
带颈平焊钢制管法兰（欧洲体系）钢制管法兰盖（欧洲体系）
钢制管法兰用非金属平垫片（欧洲体系）钢制管法兰用聚四氟乙烯包覆垫片（欧洲体系）钢制管法兰用柔性石墨复合垫片（欧洲体系）钢制管法兰用缠绕式垫片（欧洲体系）钢制管法兰用紧固件（欧洲体系）钢制人孔和手孔的类型与技术条件HG/T21514-2005
型式、基本参数和尺寸
手孔的型式、基本参数和尺寸见图3及表3-1和表3-3的规定。RF型
MFM型
图3手孔的型式
（）。
（幽）
（晶）
表3-2工作温度下的最高无冲击工作压力表作
度(C)
最高无冲击工作床力（MPa）
1.3121.184
注：1
表中的工作温度和最高无冲击工作压力仅适用于不包括螺栓（柱）和垫片在内的手孔各受压零件。螺栓（柱）和垫片的压力、温度使用范固应按相应紧固件和垫片标准确定。2中问温度的最高无冲击工作压力，可按本表的压力值用内插法确定。215
技术要求
手孔的技术要求应符合HG/T21514中第4章技术条件”的规定。217
5标记示例
按照HG/T21514中5.0.1的规定，公称压力PN1.6、公称直径DN250、工作温度小于或等于300C、H，=200、RF型密封面、Ⅲ类材料、其中采用六角头螺栓、非金属平垫（不带内包边的XB350石棉橡胶板)的带颈平焊法兰手孔，其标记符号为：手孔RFⅢb-8.8(NM-XB350）250-1.6HG/T21530—2005H,=230（非标准尺寸）的上例手孔，其标记符号为：手孔RFⅢb-8.8（NM-XB350）250-1.6H,=230HG/T21530--2005218
