【HG化工标准】 力车轮胎模具

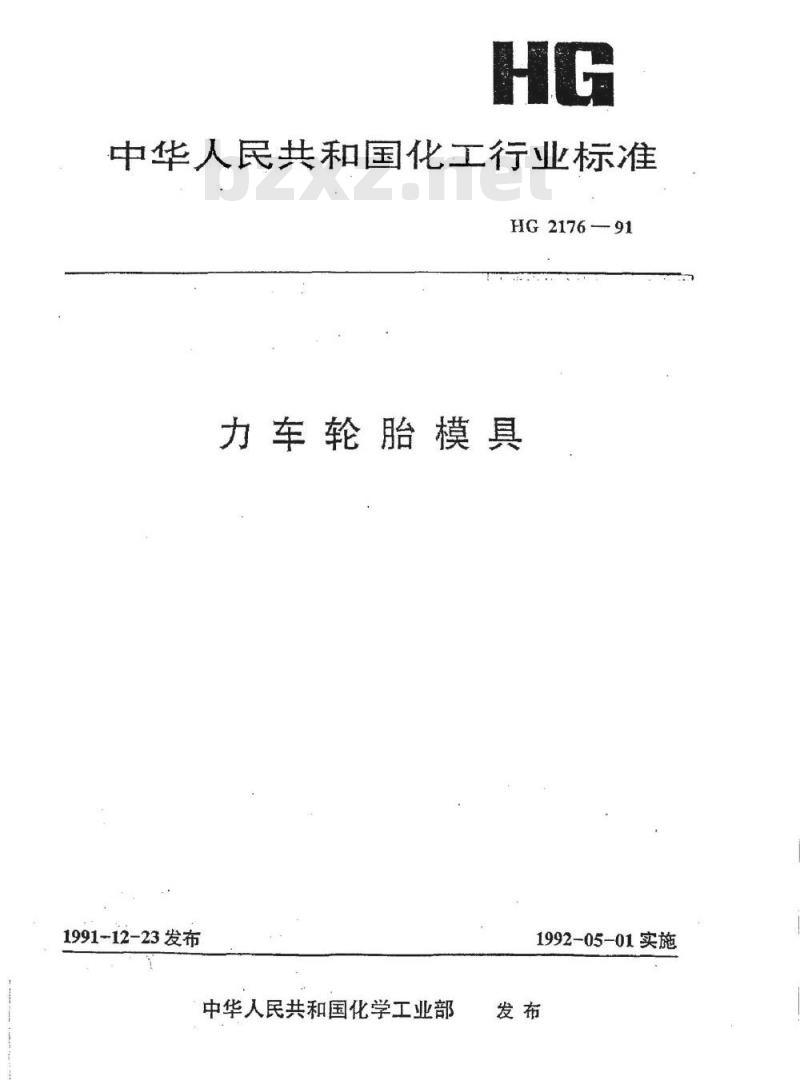

中华人民共和国化工行业标准
HG 2176-91
力车轮胎模具
1991-12-23发布
中华人民共和国化学工业部
1992-05-01实施

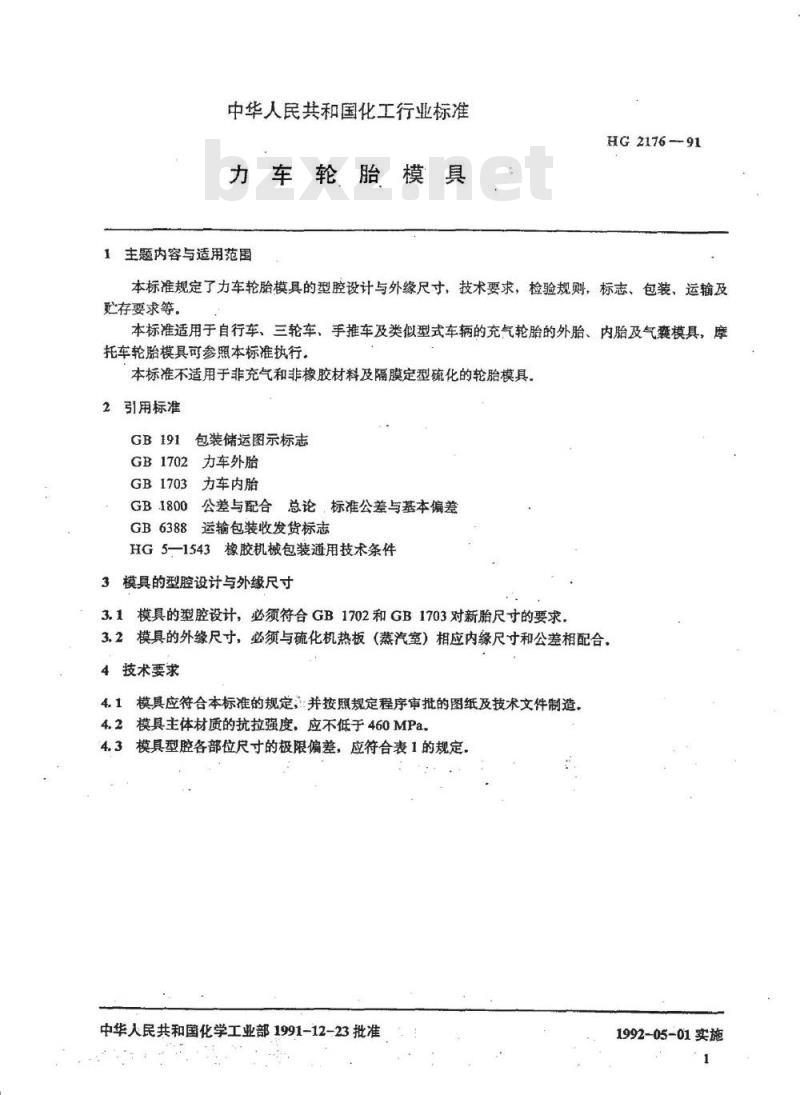

中华人民共和国化工行业标准
力车轮胎模具
主题内容与适用范围
HG2176-91
本标准规定了力车轮胎模具的型腔设计与外缘尺寸，技术要求，检验规则，标志、包装、运输及贮存要求等。
本标准适用于自行车、三轮车、手推车及类似型式车辆的充气轮胎的外胎、内胎及气囊模具，摩托车轮胎模具可参照本标准执行，本标准不适用于非充气和非橡胶材料及隔膜定型硫化的轮胎模具，2引用标准
包装储运图示标志
2力车外胎
GB1702
GB1703力车内胎
GB1800
公差与配合总论，标准公差与基本偏差GB6388运输包装收发货标志
HG5—1543橡胶机械包装通用技术条件3模具的型腔设计与外缘尺寸
3.1模具的型腔设计，必须符合GB1702和GB1703对新胎尺寸的要求，3.2模具的外缘尺寸，必须与硫化机热板（蒸汽室）相应内缘尺寸和公差相配合，4技术要求
4.1模具应符合本标准的规定，并按照规定程序审批的图纸及技术文件制造、4.2模具主体材质的抗拉强度，应不低于460MPa.4.3模具型腔各部位尺寸的极限偏差，应符合表1的规定，中华人民共和国化学工业部19913批准
1992-05-01实施

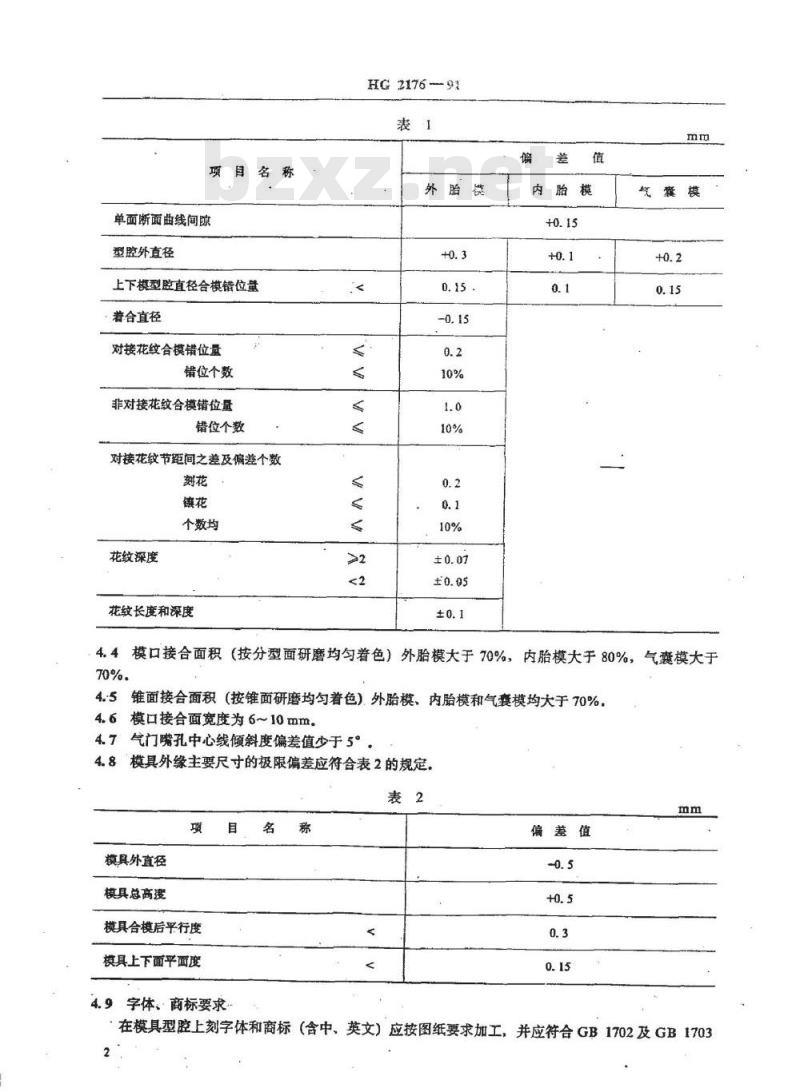

项目名
单面断面曲线间隙
型腔外直径
上下模型腔直径合模错位量
着合直径
对接花纹合模错位量
错位个数wwW.bzxz.Net
非对接花纹合模错位量
错位个数
对接花纹节距间之差及偏差个数刻花
个数均
花纹深度
花纹长度和深度
HG2176-91
4.4模口接合面积（按分型面研磨均匀着色）外胎模大于70%，内胎模大于80%，气囊模大于70%.
4.5锥面接合面积（按锥面研磨均匀着色）.外胎模、内胎模和气囊模均大于70%4.6模口接合面宽度为6~10mm。
4.7气门嘴孔中心线倾斜度偏差值少于5°4.8模具外缘主要尺寸的极限偏差应符合表2的规定。表2
模具外直径
模具总高度
模具合模后平行度
模具上下面平面度
4.9字体：商标要求
偏差值
在模具型腔上刻字体和商标（含中、英文）应按图纸要求加工，并应符合GB1702及GB1703的规定，字体要整齐、均匀、清晰和美观，4.10表面粗糙度
HG2176-91

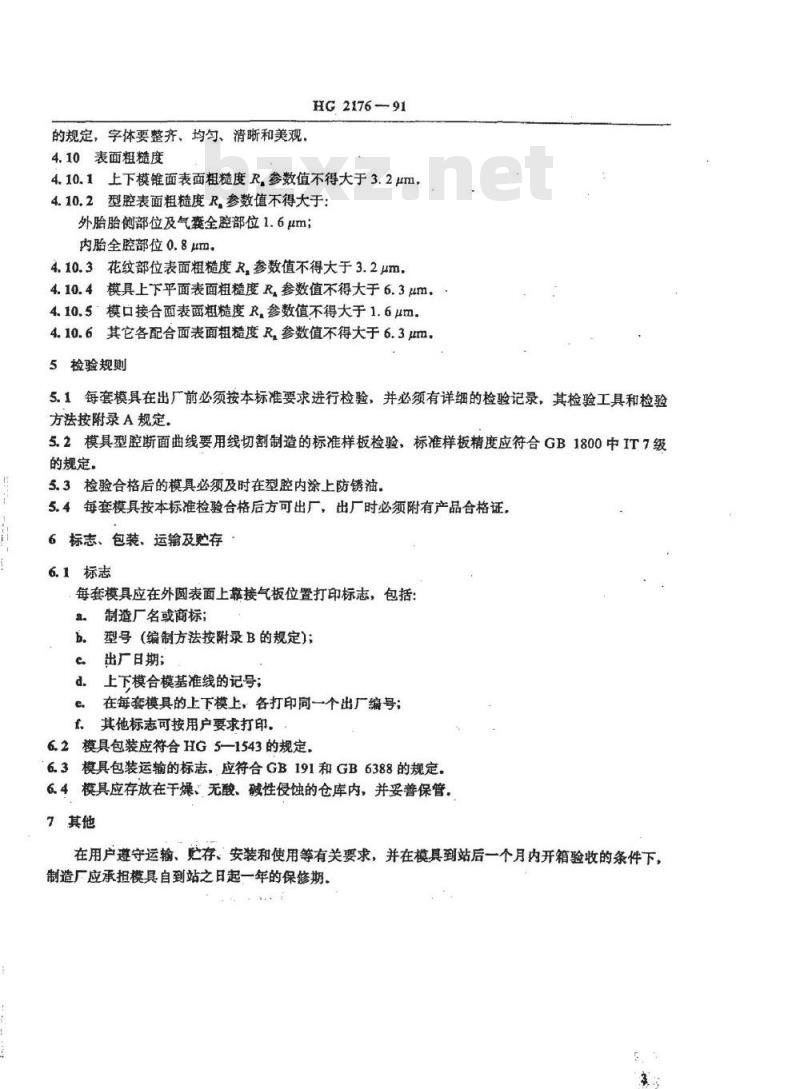

4.10.1上下模锥面表面粗糙度R，参数值不得大于3.2μm，4.10.2型腔表面粗糙度R，参数值不得大于：外胎胎侧部位及气囊全腔部位1.6μum；内胎全腔部位0.8urm，
4.10.3花纹部位表面粗糙度R,参数值不得大于3.2μm，4.10.4模具上下平面表面粗糙度R参数值不得大于6.3um，4.10.5模口接合面表面粗糙度R，参数值不得大于1.6um.4.10.6其它各配合面表面粗糙度R，参数值不得大于6.3m.5检验规则
5.1每套模具在出厂前必须按本标准要求进行检验，并必须有详细的检验记录，其检验工具和检验方法按附录A规定.
5.2模具型腔断面曲线要用线切割制造的标准样板检验，标准样板精度应符合GB1800中IT7级的规定，
5.3检验合格后的模具必须及时在型腔内涂上防锈油，5.4每套模具按本标准检验合格后方可出厂，出厂时必须附有产品合格证，6标志、包装、运输及贮存
6.1标志
每套模具应在外圆表面上靠接气板位置打印标志，包括：a.
制造厂名或商标；
型号（编制方法按附录B的规定)；出厂日期；
d.上下模合模基准线的记号；
在每套模具的上下模上，各打印同一个出厂编号；e
f、其他标志可按用户要求打印
6.2模具包装应符合HG5—1543的规定，6.3模具包装运输的标志，应符合GB191和GB6388的规定。6.4模具应存放在于燥、无酸、碱性侵蚀的仓库内，并妥善保管。7其他
在用户遵守运输、贮存、安装和使用等有关要求，并在模具到站后一个月内开箱验收的条件下，制造厂应承担模具自到站之日起一年的保修期。HG2176-91

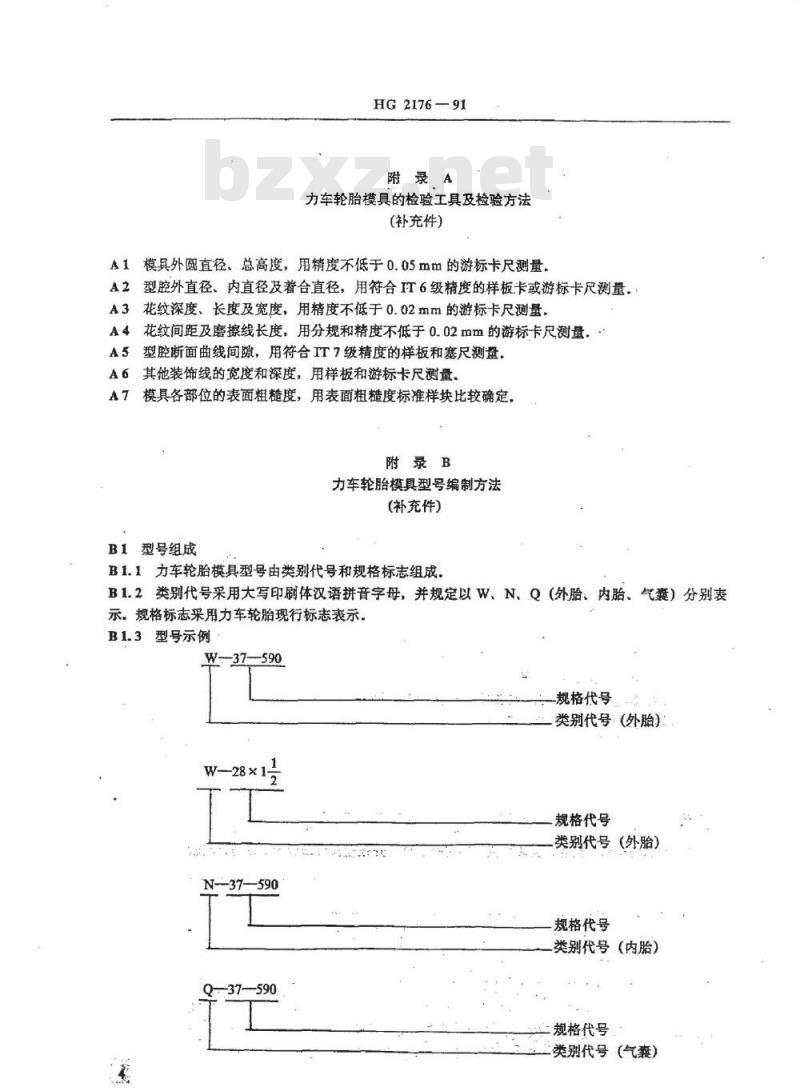

附录A
力车轮胎模具的检验工具及检验方法(补充件)
模具外圆直径、总高度，用精度不低于0.05mm的游标卡尺测量，A2型腔外直径、内直径及着合直径，用符合IT6级精度的样板卡或游标卡尺测量，花纹深度、长度及宽度，用精度不低于0.02mm的游标卡尺测量，A3
A4花纹间距及磨擦线长度，用分规和精度不低于0.02mm的游标卡尺测量，A5型腔断面曲线间隙，用符合IT7级精度的样板和塞尺测量其他装饰线的宽度和深度，用样板和游标卡尺测量、A6
模具各部位的表面粗糙度，用表面粗糙度标准样块比较确定，附录B
力车轮胎模具型号编制方法
(补充件)
B1型号组成
B1.1力车轮胎模具型号由类别代号和规格标志组成，B1.2类别代号采用大写印刷体汉语拼音字母，并规定以W、N、Q（外胎：内胎、气囊）分别表示。规格标志采用力车轮胎现行标志表示，B1.3型号示例
W-37-590
规格代号
类别代号：(外胎)
W-—28×1
规格代号
类别代号(外胎)
-37-590
规格代号
类别代号（内胎）
规格代号
类别代号（气囊）
HG5-91
附录C
力车外胎、内胎及气囊模具部位名称图(参考件)
C1力车外胎模具(见图C1)：
维面结合
型腔断面曲线
一模具外直径：H一模具总厚度；D一型腔外直径：
着合真径：
一花纹深度；
一模口接合面宽度；
B一型腔断面宽
C2力车内胎模真（见图C2)：
锥面结合面
HG2176-91
型胜断面曲线
一模具外直径；H-模具总厚度；D。一型腔外直径；b一模口接合面宽度
d—型腔内直径；
C3力车轮胎气囊模具（见图C3)：锥面结合面
HG217691
型腔断面曲线
D模具外直径；H一模具总厚度；D一型腔外直径；d一型腔内直径；
模口接合面宽度；
B一型腔断面宽
附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由化学工业部北京橡胶工业研究设计院归口。本标准由广州橡胶工业制品研究所负责起草。本标准主要起草人杨家重、王同春、秦锦灿、郑焕新、钱庆明，中华人民共和国
化工行业标准
力车轮胎模具
HG2176—91
编辑化工行业标准编辑部
(化工部标准化研究所)
邮政编码：100013
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16印张%字数140001992年11月第一版1992年11月第一次印刷印数1—500
