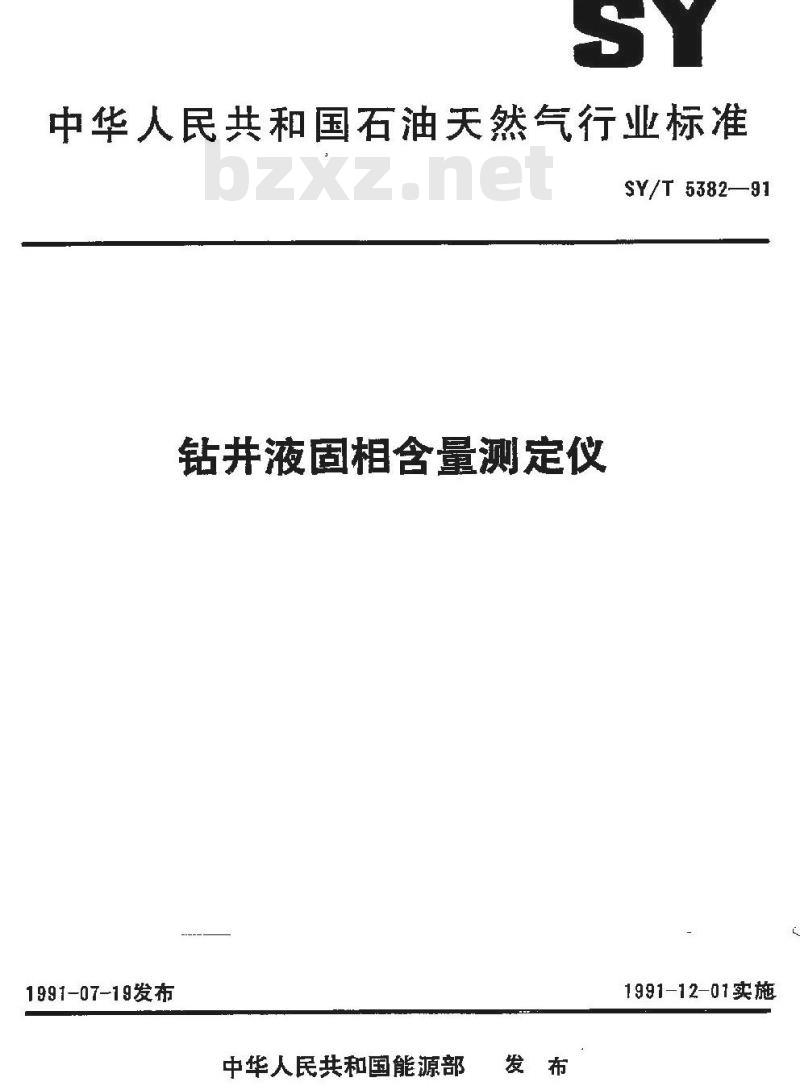

中华人民共和国石油天然气行业标准SY/T5382—91
钻并液固相含量测定仪
1991-07-19发布
中华人民共和国能源部
1991-12-01实施

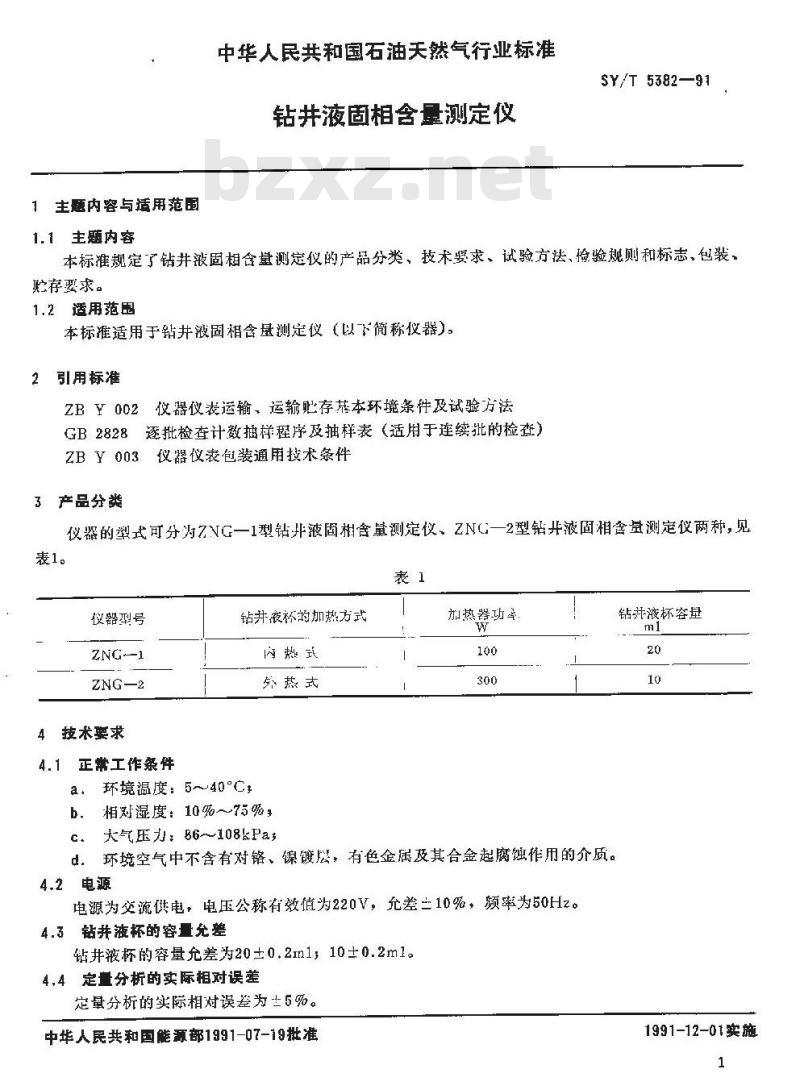

1主题内容与适用范围
中华人民共和国石油天然气行业标准钻并液固相含量测定仪
SY/T 5382—91
1.1主题内容
本标准规定了钻井液固相含量测定仪的产品分类、技术要求、试验方法、检验规则和标志、包装，贮存要求。
1.2适用范围
本标摊适用于钻井液固相含量测定仪（以下简称仪器）。2引用标准
ZBY002仪器仪表运输、运输匙存本环境条件及试验方法GB2828逐批检查计数捆样程序及抽样表（适用于连续批的检查）ZBY003仪器仪表包装通用技术条件3产品分类
仪器的型式可分为ZNG一1型钻并液固相含量测定仪、ZNG一2型钻并液固相含量测定仪两种，见表1。
仪器型号
ZNG—2免费标准下载网bzxz
技术要求
4.1正常工作条件
钻井衰杯的加热方式
内热式
外热式
a，环境温度：5~40°C，
b，相对湿度：10%~~75%
加热器功率
c.天气压力：86～108kPa
d。环境空气中不含有对铬、镍镀，有色金属及其合金起腐蚀作用的介质。4.2电源
电源为交流供电，电压公称有效值为220V，允差二10%，频率为50Hz。4.3钻并液杯的容量允差
钻井液杯的容量允差为20±0.2m1，10±0.2m1。4.4定量分析的实际相对误差
定量分析的实际相对误差为土5%。中华人民共和国能源部1991-07-19批准钻并液杯容量
1991-12-01实施
4.5绝缘电阻
SY/T 538291
仪器的电路与外壳间的绝缘电阻不应小于20M2。4.6绝缘强度
仪器的电路与外壳问的绝缘应能经受频率为50Hz和电压为1500V的正弦交流电压历时1min的绝缘强度试验。
4.7外观
a．仪器的表和零部件的镀、涂层应光洁，美观，不得有剥落、碰伤及划痕等缺陷，b、紧固件不应有松动、损伤等现象，C、玻璃量筒应光洁、透明、标度清晰，不得有裂缝、划痕等缺陷。4.8抗运输环境性能
仪器在运输包装的条件下。应符合7.BY002的要求，其中高温试验温度选用+65°C，低温试验温度选用一40°C，相对湿度为95%（25°C时），自由跌落高度选用250mm。试验后，仪器应符合本标准的第4.4～4.7条的要求。
5试验方法
5.1 试验系件
a.温度：15~35℃
b，相对湿度：45%~75%，
c.大气压力：86～106kPa#
磁场，除地磁外，应使其他外界磁场小到可以忽略不计d.
机裁振动：应使机械振动小到可以忽略不计。e.

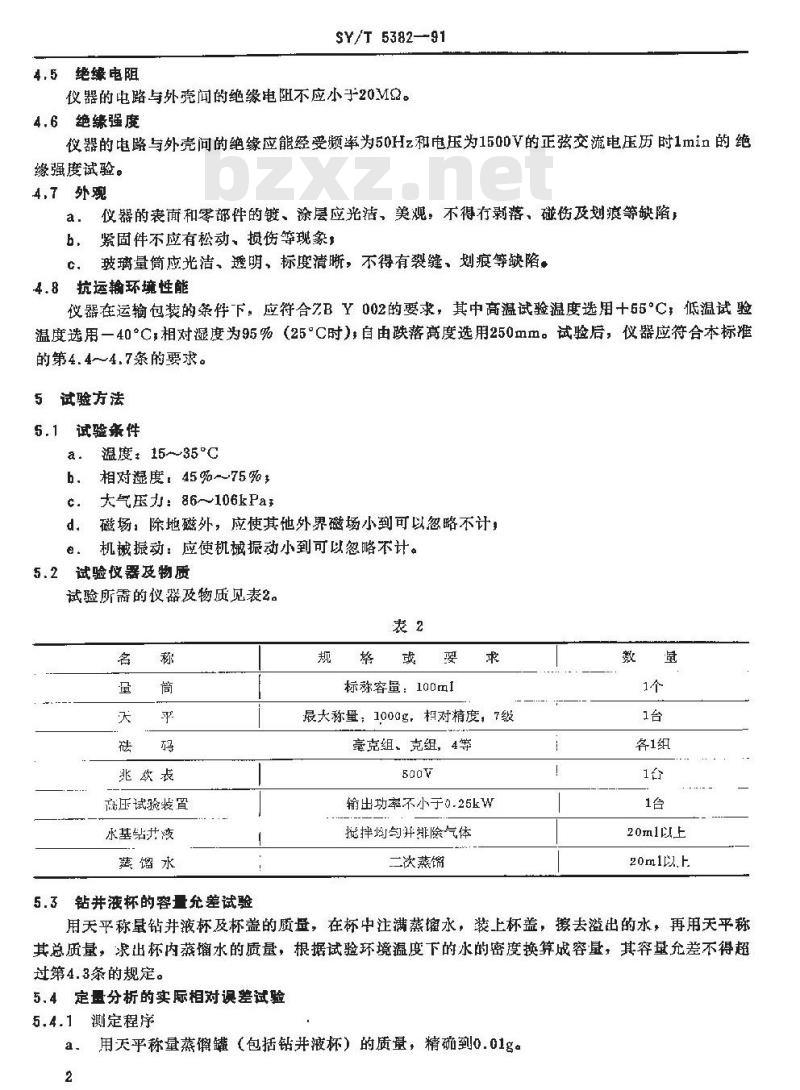

5.2试验仪器及物质
试验所需的仪器及物质见表2。
兆欧表
高压试验装置
水基站井凌
蒸馏水
5.3钻并液杯的容量允差试验
标称容量：100ml
晨大称量：1000g，相对精度，7级毫克组、克组，4等
输出功率不小于0.25kW
搅拌均与并排除气体
二次蒸
各1组
20ml以上
20m1以.上
用天平称量钻井液杯及杯盖的质，在杯中注满蒸罐永，装上杯盖，擦去溢出的水，再用天平称其总质量，求出杯内蒸馏水的质量，根据试验环境温度下的水的密度换算成容量，其容量允差不得超过第4.3条的规定。

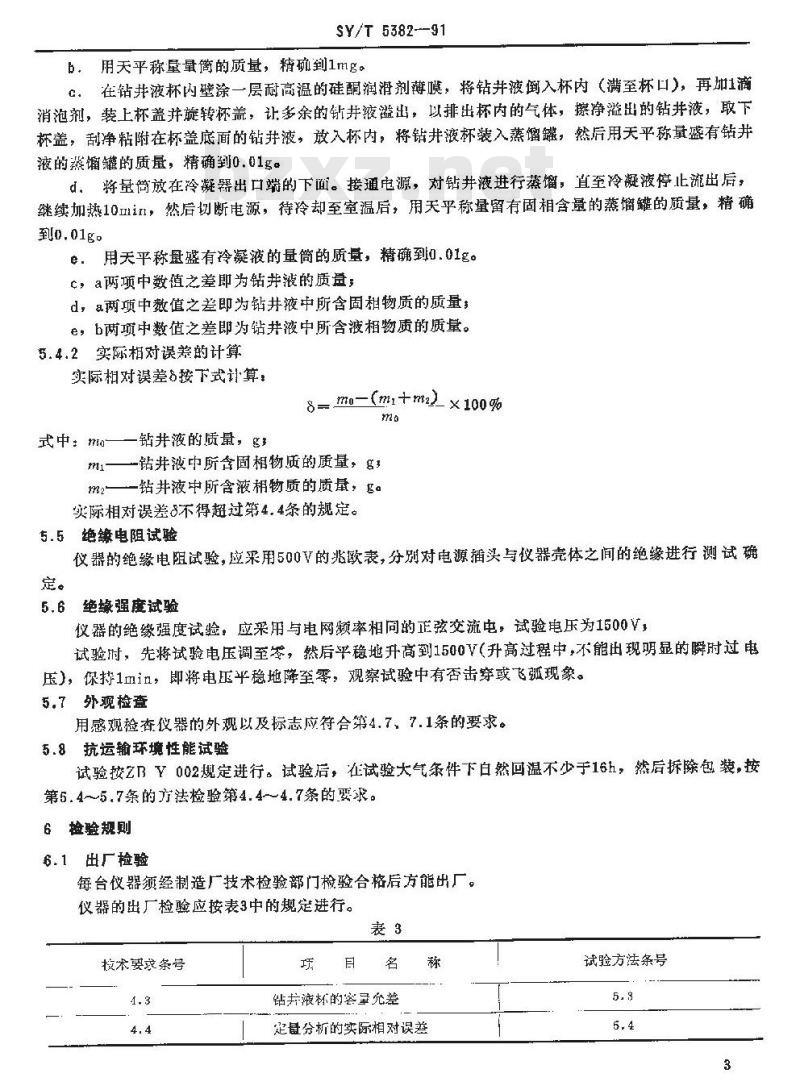

5.4定量分析的实际相对误差试验5.4.1测定程序
a：用天平称量蒸馏罐（包括钻并液杯）的质量，精确到0.01g。2
sY/T 5382--91
b。用天平称量量简的质量，精碗到1mg。C。在钻井液杯内壁涂一层耐高温的硅酮润滑剂薄膜，将钻并液倒入杯内（满至杯口），再加1滴消泡剂，装上杯盖并旋转杯盖，让多余的针并液溢出，以排出杯内的气体，擦净溢出的钻井液，取下杯盖，刮净粘附在杯盖底面的钻并液，放入杯内，将钻井液杯装入蒸馏罐，然后用天平称量盛有钻并液的蒸馏罐的质量，精确到0.01g。d。将量简放在冷凝器出口端的下面。接通电源，对钻井液进行蒸馏，直至冷凝液停止流出后，继续加热10min，然后切断电源，待冷却至室温后，用天平称量留有固相含量的蒸馏罐的质量，精确到0.01g。
e．用天平称量盛有冷凝液的量简的质量，精确到0.01g。c，a两项中数值之差即为钻并液的质造：d，a两项中数值之差即为钻井较中所含固相物质的质量，e，b两项中数值之差即为钴井液中所含液相物质的质量。5.4.2实际相对误差的计算
实际相对误差8按下式计算：
8 mo-(m+ m2 ×100%
式中：mo—钻井液的质量，gi
m1—-钻并液中所含固相物质的质量，gsm2——钻并液中所含液租物质的质量，g。实际相对误差8不得超过第4。4条的规定。5.5绝缴电阻试验
仪器的绝缘电阻试验，应采用500V的兆欧表，分别对电源播头与仪器壳体之间的绝缘进行测试确定。
5.6绝缘强度试验
仪器的绝缘强度试验，应采用与电网频率相同的正弦交流电，试验电乐为1500V试验时，先将试验电压调至季，然后平稳地升高到1500V（升高过程中，不能出现明显的瞬时过电压），保持1min，即将电压平稳地降至零，观察试验中有否击穿或飞孤现象。5.7外观检查
用感观检查仪器的外观以及标志应符合第4.7、7.1条的要求。5.8抗运输环境性能试验
试验按ZBY002规定进行。试验后，在试验大气条件下白然回温不少于16h，然后拆除包装，按第5.4~5.7条的方法检验第4.4~~4.7条的要求。6检验规则
6.1出厂检验
每台仪器须经制造厂技术检验部门检验合格后方能出厂。仪器的出厂检验应按表3中的规定进行。表3
按术要求条号
项目名
钻卉液杯的客量允差
量分析的实际相对误差
试验方法条号
技术要求条号
SY/T 5382--91
绝缘电阻
绝缘强度
试验方法条号
若用户同意按GB2828进行抽样验收时，验收检验可按出厂检验规定进行，否则由制造厂与用户协商确定。

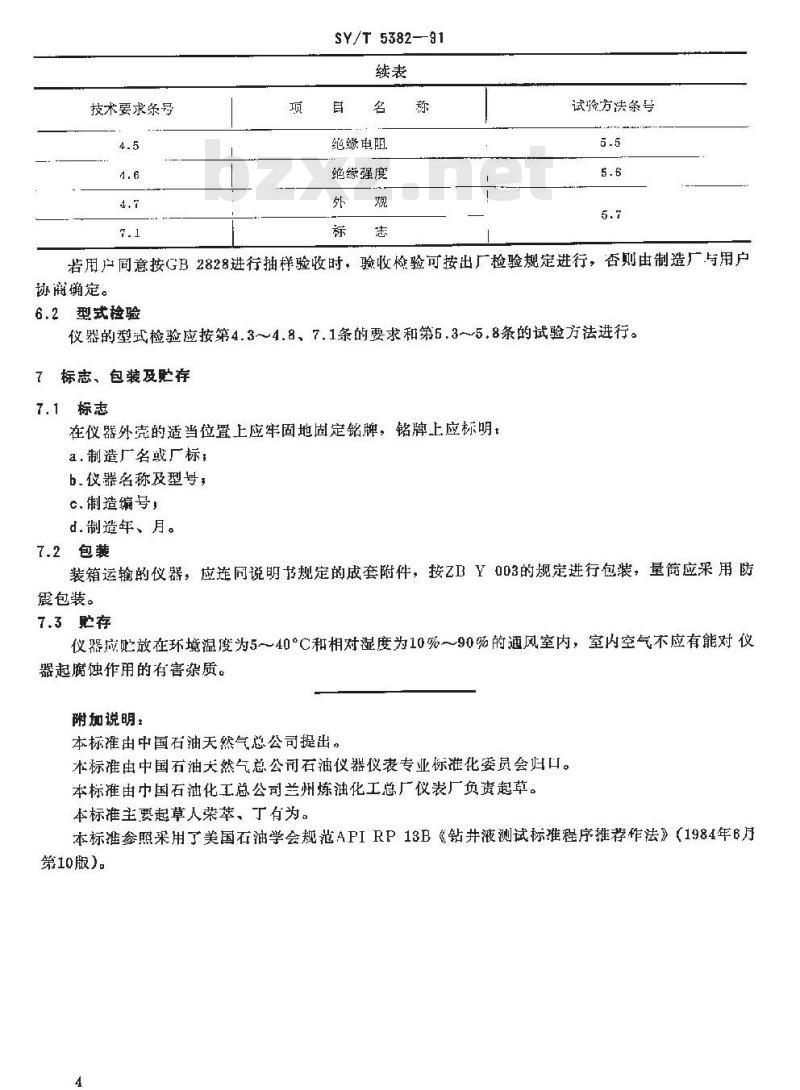

6.2型武检验
仪器的型式检验应按第4.3~～4.8、7.1条的要求和第5.3~5.8条的试验方法进行。标志、包装及贮存
7.1标志
在仪器外壳的适当位置上应牢固地固定铭牌，铭牌上应标明a.制造厂名或厂标;
b.仪器名称及型号
c.制造编号！
d.制造年、月。
7.2包装
装箱运输的仪器，应连同说明书规定的成套附件，按ZBY003的规定进行包装，量简应采用防震包装。
7.3贮存
仪器应贮放在环境温度为5～40°C和相对湿度为10%～90%的通风室内，室内空气不应有能对仪器起腐蚀作用的有害杂质。
附加说明：
本标准由中国石油天然气总公司提出。木标准由中国石油大然气总公司石油仪器仪表专业标准化委员会归口。本标准由中国石油化工总公司兰州炼油化工总厂仪表厂负贵起草。本标准主要起草人荣萃、丁有为。本标准参照采用了美国石油学会规范APIRP13B《钻井液测试标准程序推荐作法》（1984年6月第10版）。
本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
