【HG化工标准】 不锈钢孔板波纹填料

中华人民共和国行业标准
HG/T21559.2—2005
不锈钢孔板波纹填料
Stainless steel perforated plate corrugatedpacking standard
2006-01-17
2006-07-01
中华人民共和国国家发展和改革委员会发布中华人民共和国行业标准
不锈钢孔板波纹填料
Stainless steel perforated plate corrugatedpacking standard
HG/T 21559.2—2005
主编单位：全国化工化学工程设计技术中心站批准部门：中华人民共和国国家发展和改革委员会实施日期：2
中国计划出版
2006北
中华人民共和国行业标准
不锈钢孔板波纹填料
HG/T21559.2—2005
全国化工化学工程设计技术中心站中国计划出版社出版
（地址：北京市西城区木柳地北里甲11号国宏大厦C座4层）（邮政编码：100038
电话：63906433
新华书店北京发行所发行
63906381)
三河富华印刷包装有限公司印刷1/321印张
850×1168毫米
23千字
2006年4月第一版·2006年4月第一次印刷印数1-1500册
统一书号：1580058·744

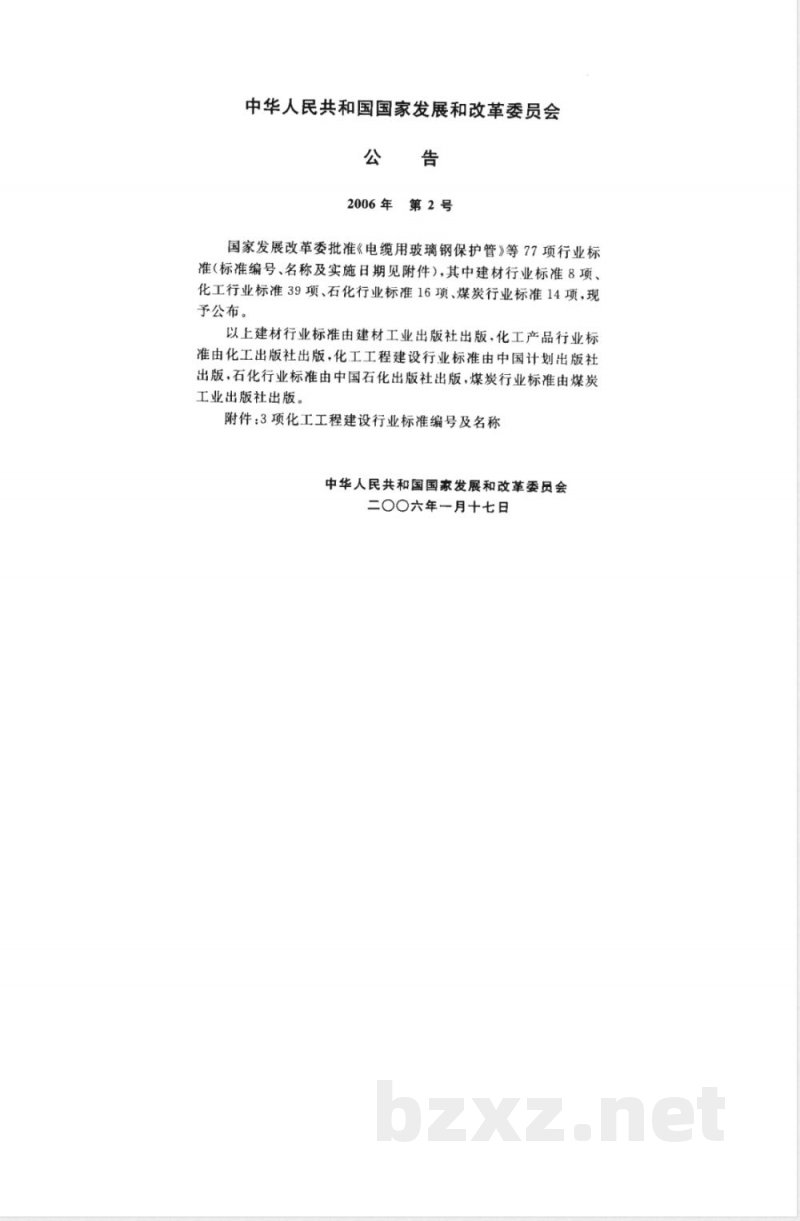

中华人民共和国国家发展和改革委员会公
2006年
第2号
国家发展改革委批准《电缆用玻璃钢保护管》等77项行业标准（标准编号、名称及实施日期见附件），其中建材行业标准8项、化工行业标准39项、石化行业标准16项、煤炭行业标准14项，现予公布。
以上建材行业标准由建材工业出版社出版，化工产品行业标准由化工出版社出版，化工工程建设行业标准由中国计划出版社出版，石化行业标准由中国石化出版社出版，煤炭行业标准由煤炭工业出版社出版。
附件：3项化工工程建设行业标准编号及名称中华人民共和国国家发展和改革委员会二OO六年月十七日

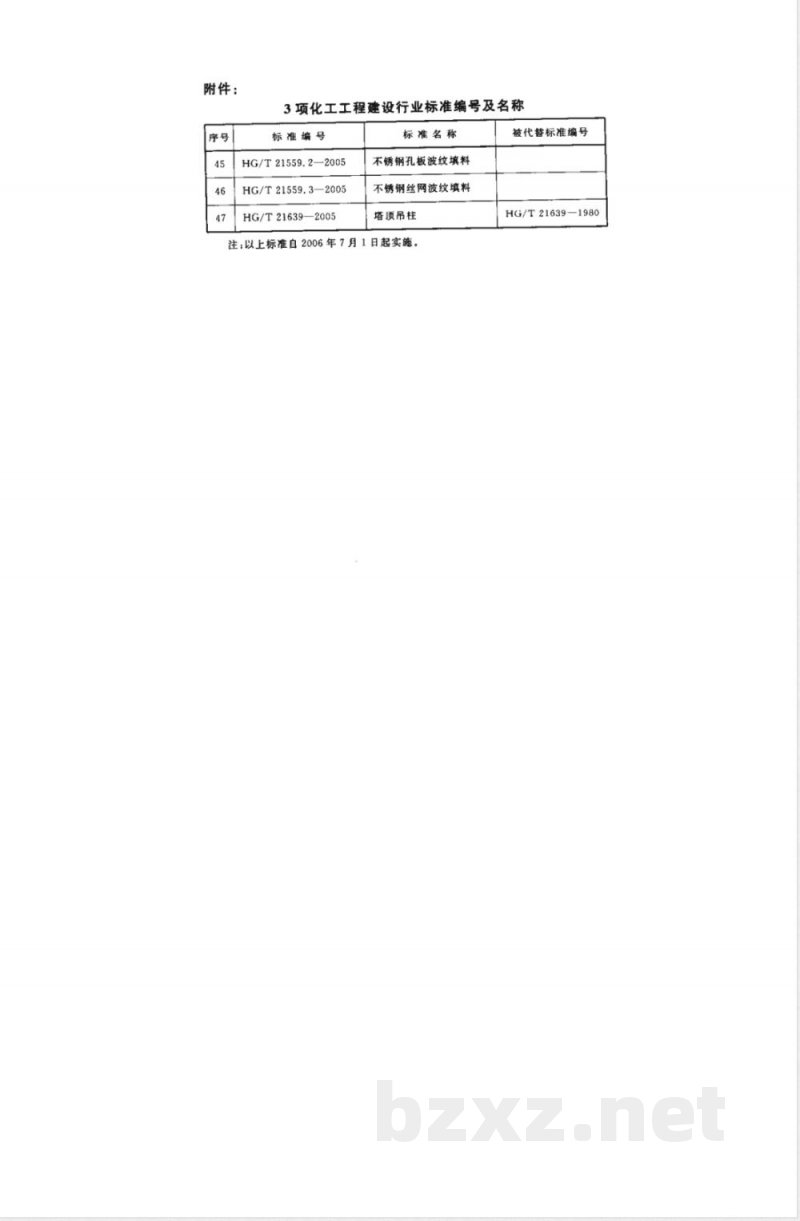

附件：
3项化工工程建设行业标准编号及名称标准编号
HG/T21559.2—2005
HG/T21559.3—2005
HG/T21639—2005
标准名称
不锈钢孔板波纹填料
不锈钢丝网波纹填料
塔顶吊柱
注：以上标准自2006年7月1日起实施。被代替标准编号
HG/T21639—1980
本标准根据国家发展和改革委员会发改办工业［2005]2152号文和中国石油和化学工业协会中石化协科发[20057234号文的要求，由中国石油和化工勘察设计协会组织全国化工化学工程设计技术中心站编制。
目前国内尚无同类标准，编写过程中参照了国外孔板波纹填料同国内行业的生产厂家所生产的不锈钢孔板波纹填料在结构尺寸、特性参数以及加工过程等技术水平进行了比较，制定出适合我国现实生产情况的标准。
本标准对不锈钢孔板波纹填料的结构尺寸、材质要求、加工制作等方面提出明确的要求，同时对填料的检验方法及验收规则、产品包装及储运作了规定。
本标准由中国石油和化学工业协会提出并归口。本标准技术内容的解释由全国化工化学工程设计技术中心站（陕西省西安市太乙路255号华陆工程科技有限责任公司内，邮政编码710054)负责。
本标准主编单位、参编单位和主要起草人：主编单位：全国化工化学工程设计技术中心站参编单位：华陆工程科技有限责任公司天津大学
无锡市雪浪化工填料有限公司
新疆化工设计研究院
主要起草人：王抚华赵汝文
朱夏霖
于鸿寿
陈志希
萧庆融
规范性引用文件，bZxz.net
标记、规格及特性
规格及特性
制造要求
检验与验收
验收规则
6.2检验项目
标志、包装及储运
板波纹填料特性参数的计算
本标准用词说明
附：条文说明
（1）
（2）
（3）
（3）
（3）
...(12)
：（12)
（14）
1总则
1.0.1本标准规定了不锈钢孔板波纹填料产品的标记、规格及特性，材料，制造要求，检验与验收，标志、包装及贮运等要求以及孔板波纹填料特性参数的计算。
1.0.2不锈钢孔板波纹填料是适用于气液传质分离塔设备中的填料，该填料适用温度为一200～400℃。1.0.3该填料适用于不含固体颗粒及悬浮物、不易自聚的清洁气液物系。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4239
不锈钢和耐热钢冷轧钢带
标记、规格及特性
HG/T 21559. 2_— 2005
填料塔内径（mm）
不锈钢孔板波纹
填料型号
年代号
标准编号
例如填料塔内径为$600mm，采用P2501型不锈钢孔板波纹填料，标记为：
HG/T21559.2-—2005-P2501-6003.2规格及特性
3.2.1不锈钢孔板波纹填料是由不锈钢带压制成的若干波纹板片，按一定的直径要求垂直叠合组装成盘状的规整填料。相邻波纹板片的波纹倾斜方向相反，上下相邻填料盘的波纹片成90°交叉。结构尺寸见图3.2.1-1、图3.2.1-2及表3.2.1-1、表3.2.1-2。3.2.2波纹板片在压制波纹前需预先在板上冲孔并压制细纹，见图3.2.1-2、表3.2.1-2,或采用与细纹等效的滚压纹。3.2.3表3.2.1-1中列出不锈钢孔板波纹填料的八种型号，选型的特征参数为填料的比表面积和波纹的倾角，可根据工艺设计要求选用。
图3.2.1-1不锈钢孔板波纹填料
D-盘径（mm）;H-盘高（mm）shh2--箍宽（mm）+4-箍的翻边宽（mm）；8--波纹倾角（\）:h—波纹峰高（mm）；2B波纹波距（mm）：β3--波纹齿形角(°)；3-板厚（mm）;S.-波纹边长（mm）+R·齿形角项端圆角曲率半径（mm）4
