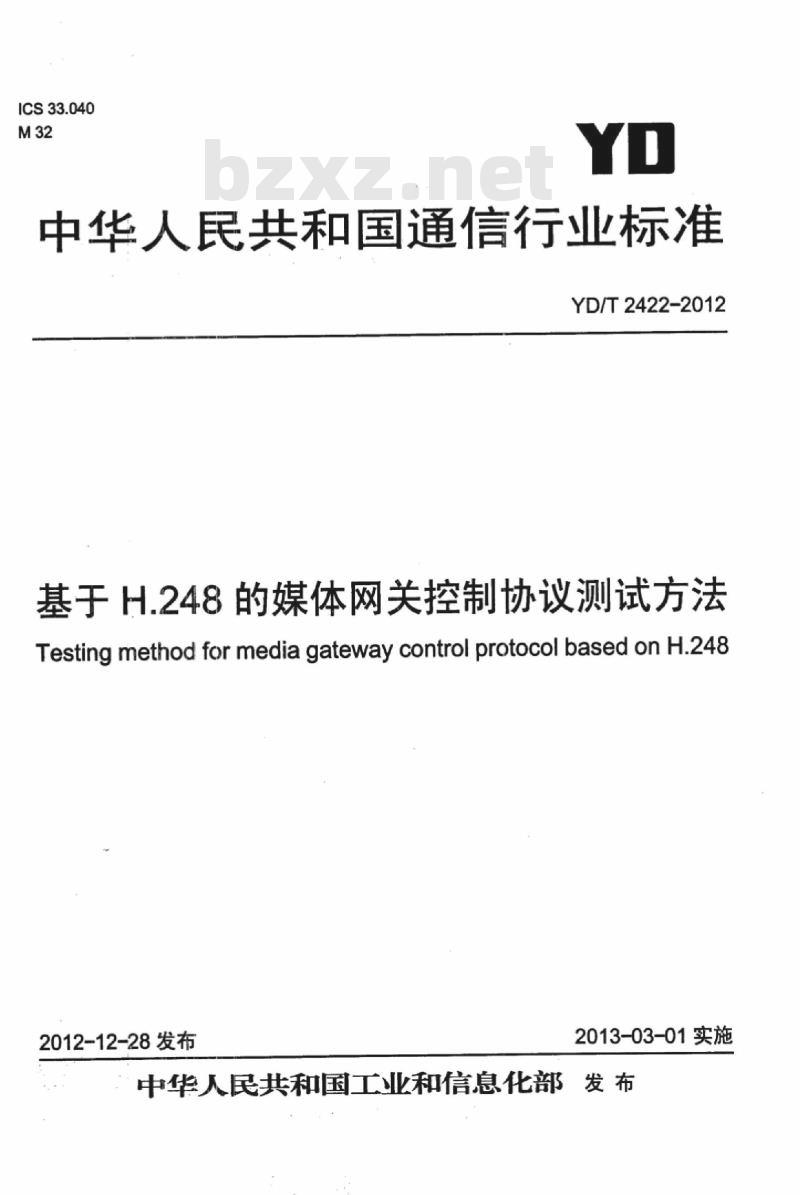

【YD通讯标准】 基于 H.248 的媒体网关控制协议测试方法

中华人民共和国通信行业标准
YD/T2422-2012
基于H.248的媒体网关控制协议测试方法Testing method formedia gateway control protocol based on H.2482012-12-28发布
2013-03-01实施
中华人民共和国工业和信息化部发布前

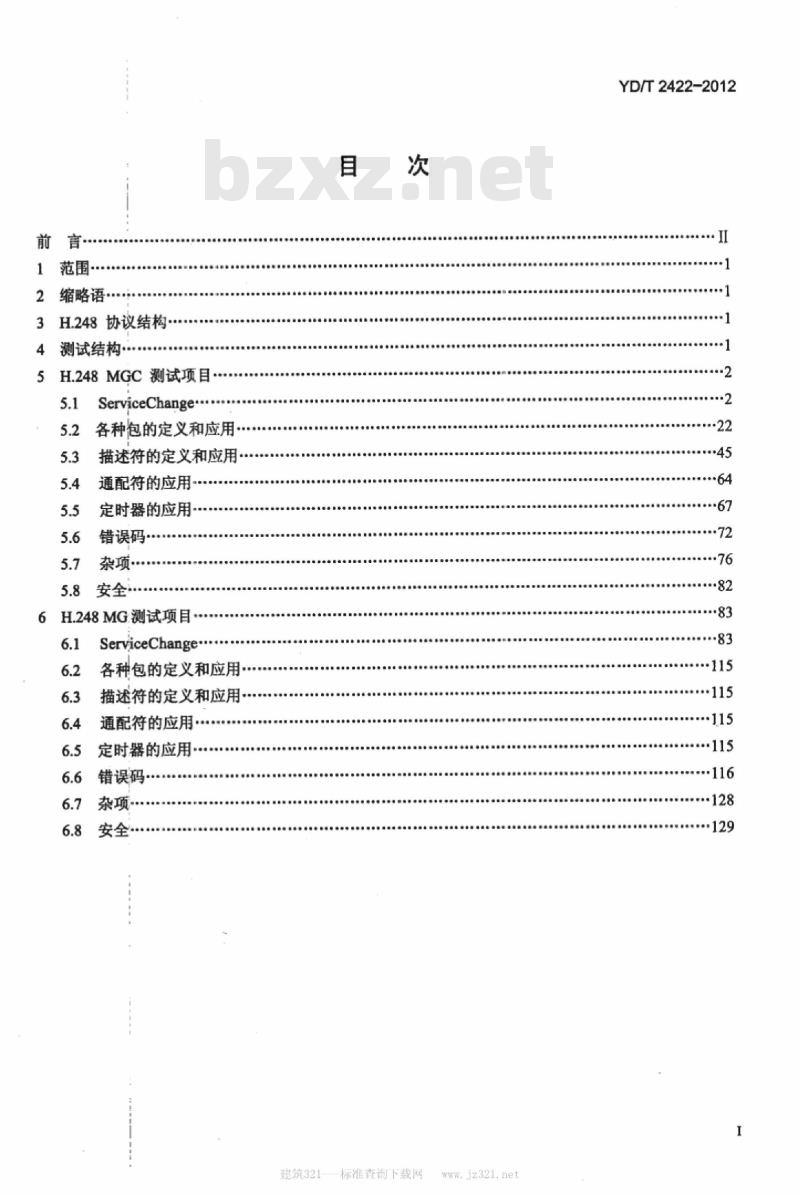

缩略语
3H.248协议结构
测试结构
H.248MGC测试项目·
ServiceChange
各种包的定义和应用.
描述符的定义和应用
通配符的应用
定时器的应用·
错误码
杂项·
H.248MG测试项目
ServiceChange.
各种包的定义和应用·
描述符的定义和应用·
通配符的应用·
定时器的应用.
错误码
建筑321
标准查询下载网
YD/T2422-2012
YD/T2422--2012

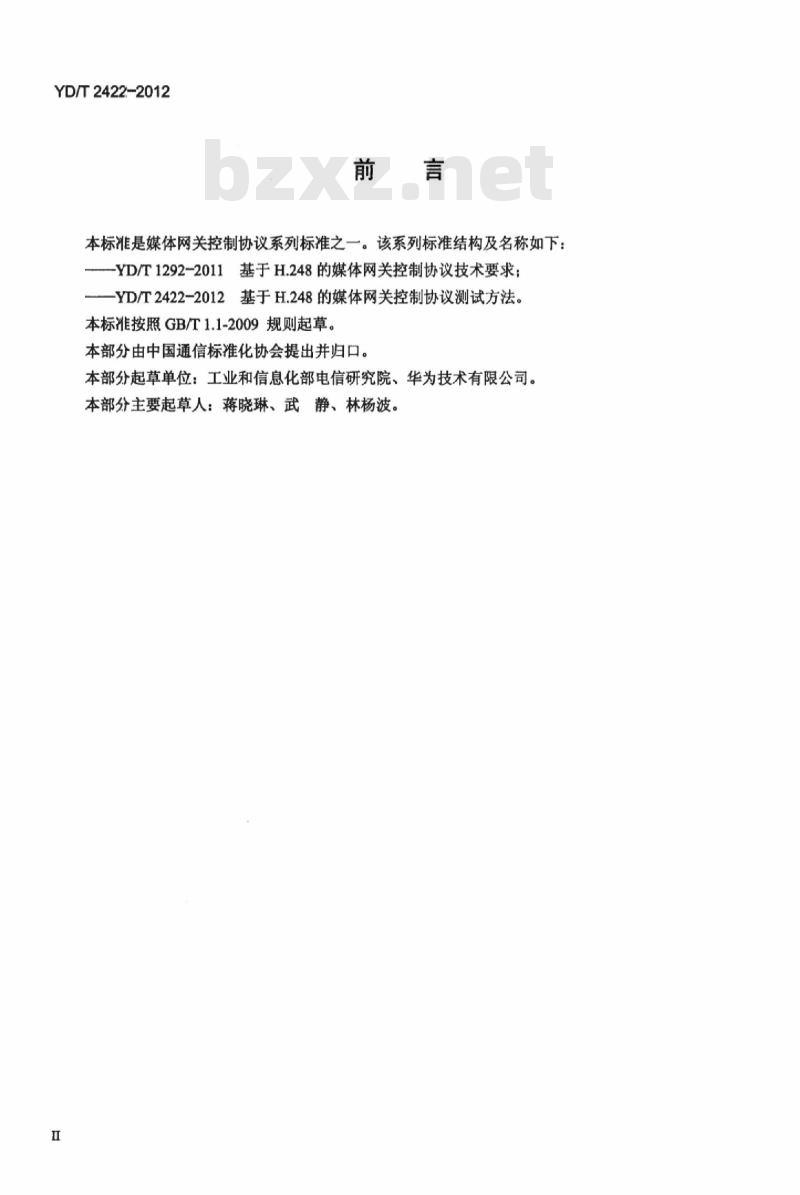

本标准是媒体网关控制协议系列标准之一。该系列标准结构及名称如下：-YD/T1292-2011基于H.248的媒体网关控制协议技术要求：一YD/T2422-2012基于H.248的媒体网关控制协议测试方法。本标准按照GB/T1.1-2009规则起草。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、华为技术有限公司。本部分主要起草人：蒋晓琳、武静、林杨波。H

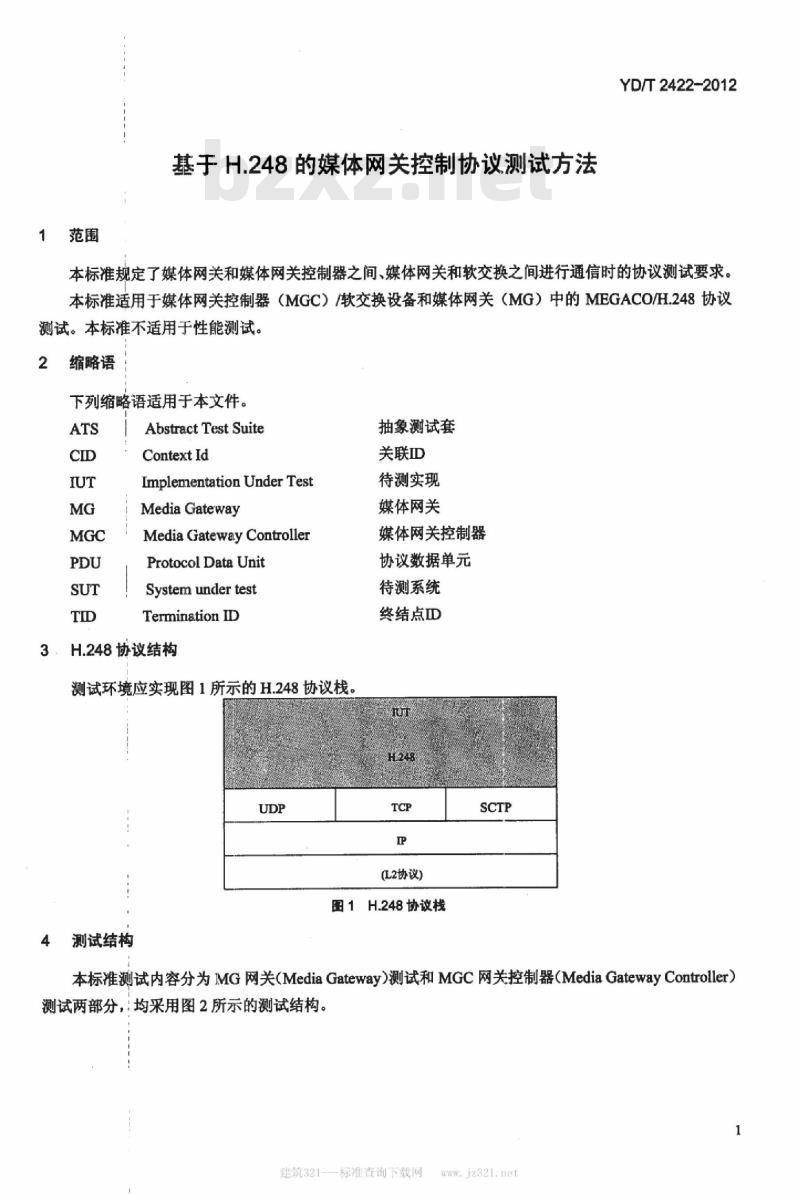

基于H.248的媒体网关控制协议测试方法YD/T2422-2012
本标准规定了媒体网关和媒体网关控制器之间、媒体网关和软交换之间进行通信时的协议测试要求。本标准适用于媒体网关控制器（MGC）/软交换设备和媒体网关（MG）中的MEGACO/H.248协议测试。本标准不适用于性能测试。2
缩略语
下列缩略语适用于本文件。
Abstract Test Suite
Context Id
Implenentation Under Test
Media Gateway
MediaGatewayController
Protocol Data Unit
System under test
Termination ID
H.248协议结构
测试环境应实现图1所示的H.248协议栈UDP
抽象测试套
关联D
待测实现
媒体网关
媒体网关控制器
协议数据单元
待测系统
终结点ID
(L2协议)
图1H.248协议栈

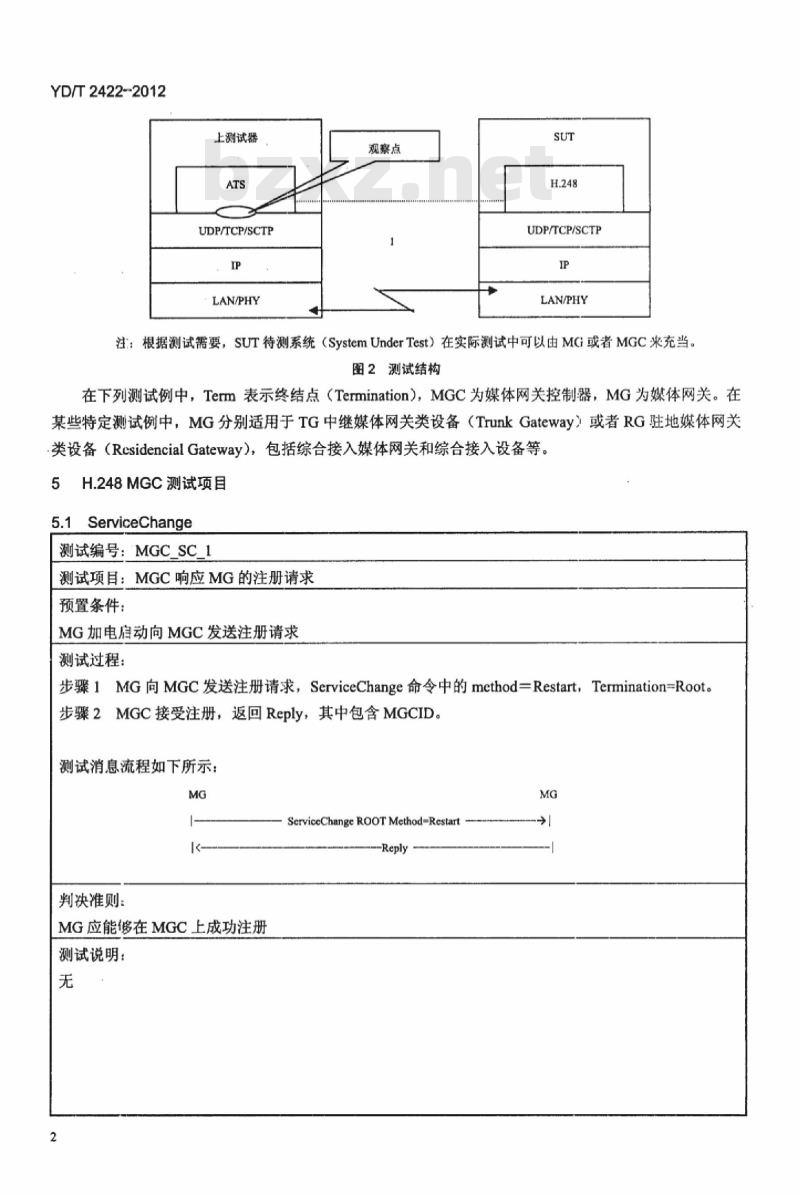

测试结构
本标准测试内容分为MG网关（MediaGateway）测试和MGC网关控制器（MediaGatewayController）测试两部分，均采用图2所示的测试结构。建筑321---标准查询下载网
YD/T2422-2012
上测试器
UDP/TCP/SCTP
LAN/PHY
观察点
UDP/TCP/SCTP
LAN/PHY
注：根据测试需要，SUT待测系统（SystemUnderTest）在实际测试中可以由MG或者MGC来充当。图2测试结构
在下列测试例中，Term表示终结点（Termination），MGC为媒体网关控制器，MG为媒体网关。在某些特定测试例中，MG分别适用于TG中继媒体网关类设备（TrunkGateway）或者RG驻地媒体网关类设备（RcsidencialGateway），包括综合接入媒体网关和综合接入设备等。5H.248MGC测试项目
5.1ServiceChange
测试编号：MGC_SC_1
测试项目：MGC响应MG的注册请求预置条件：
MG加电肩动向MGC发送注册请求
测试过程：
步骤1MG向MGC发送注册请求，ServiceChange命令中的method=Restart，Termination=Root。步骤2MGC接受注册，返回Reply，其中包含MGCID。测试消息流程如下所示：
判决准则：
MG应能够在MGC上成功注册
测试说明：
ServiceChange ROOT Method-RestarReply
测试编号：MGCSC.2
测试项目：冷启动
预置条件：
YD/T2422-2012
MG向主MGC注册时，主MGC不接受，返回备用MGC的地址，MG再根据所返回地址向备用MGC注册测试过程：
步骤1整机连接好电源，使媒体网关与MGC处于断开状态。步骤2将媒体网关与主媒体网关控制器相连接，媒体网关向主媒体网关控制器注册，主媒体网关控制器不接受媒体网关的注册，并在reply中返回备用媒体网关控制器的地址。步骤3媒体网关继续向备用媒体网关控制器进行注册，备用媒体网关控制器接受媒体网关的注册，并应返回正确的应答。
测试消息流程如下所示：
判决准则：
MG应能够在备用MGC上成功注册
测试说明：
ServiceChange ROOT Method- RestaReply (MGCId)
erviceChange ROOT Method- RestarRepl
建筑321---标准查询下载网
主MGC
备用MGC
YD/T2422-2012
测试编号：MGCSC3
测试项目：MGC响应MG的注销请求预置条件：
在媒体网关和MGC上配置相应的数据测试过程：
步骤1媒体网关发送的ServiceChange命令，ServiceChange中的ServiceChangeMethod设置为Graceful/Forced;
步骤2在正常情况下，媒体网关控制器应返回正确的应答。测试消息流程如下所示：
判决准则：
ServiceChange ROOT Method-Graceful/Forrce-Reply
MG应能够在备用MGC上成功注销
测试说明：
测试编号：MGCSC_4
测试项目：MGC支持比MG低的软件版本预置条件：
MGC仅支持H.248版本2
测试过程：
步骤1MG以ServiceChange命令向MGC注册，其中带了所支持的版本信息；步骤2MGC发现MG的版本号比自己高，返回自己所支持的版本号。测试消息流程如下所示：
判决准则：
ServiceChangeTermA（ServiceChangeVersion2)-Reply（ServiceChangeVersion步骤1）MGC返回自已所支持的版本号，MGC协商将使用的H.248版本测试说明：
建筑321---标准查询下载网
主MGC
YD/T2422-2012
YD/T2422-2012
测试编号：MGCSC5
测试项目：MG请求渐进退出服务预置条件：
MG已经在MGC上注册成功且通过TermA建立一个呼叫测试过程：下载标准就来标准下载网
步骤1MG发ServiceChange命令，方法为Graceful，并设delay，分为delay≠null和delay=null两种情况：
步骤2在delay时间后，MGC发出删除终结点TermA命令，TermA退出服务：步骤3半delay-null，在呼叫结束后，MGC发出删除终结点TermA命令，TermA退出服务，测试消息流程如下所示：
在x秒后，TermA
退出业务
判决准则：
delay时间后在MG中的TermA处于空关联中测试说明：
ServiceChange TermA
Method-gracefulDelayx
ServiceChangeReason905
SubtractTermA
测试编号：MGCSC6
测试项目：MG请求强制退出服务预置条件：
MG已经在MGC上注册成功且通过TermA建立一个呼叫YD/T2422-2012
测试过程：
步骤1MG产生ServiceChange命令，方法为Forced。分为指定关联和不指定关联（contextID=null）两种情况：
步骤2MGC立即发出删除终结点TermA命令，TermA退出服务。测试消息流程如下所示：
立即使
退出业务
判决准则：
MGC上看不到该MGTermA的信息
测试说明：
ServioeChange TermA Method-ForcedReply
Subtract TermA
建筑321---标准查询下载网
YD/T2422-2012
测试编号：MGCSC_7
测试项目：MG和MGC失去正常通信后又恢复通信预置条件：
MG已经在MGC上注册成功，在过段时间后断开MG与MGC之间的通信然后恢复测试过程t
步骤1MG失去和MGC的正常通信后又恢复；步骤2MG通过ServiceChange向MGC报告失去联系，method=Disconnected；步骤3MGC向MG发出Audit消息请求，要求获得MG当前的资源状态信息。测试消息流程如下所示：
判决准则：
MG失去与MGC的通信
ServiceChangeROOTMethod=disconmReply
MGC能够获得该MG的资源状态信息测试说明：
测试编号：MGCSC8
测试项目：启用备用MG
预置条件：
两个备用MG已经在MGC上注册成功并配置为穴余备份测试过程：
步骤1MGC收到MG的ServiceChange消息，其中method-failover：步骤2MGC将备用MG作为Active的MG。测试消息流程如下所示：
MG步骤1
判决准则：
该MG上的业务仍然能够被保持
测试说明：
ServiceChange ROOT Method-failoverRepl
建筑321
标准查询下载网
YD/T2422-2012
