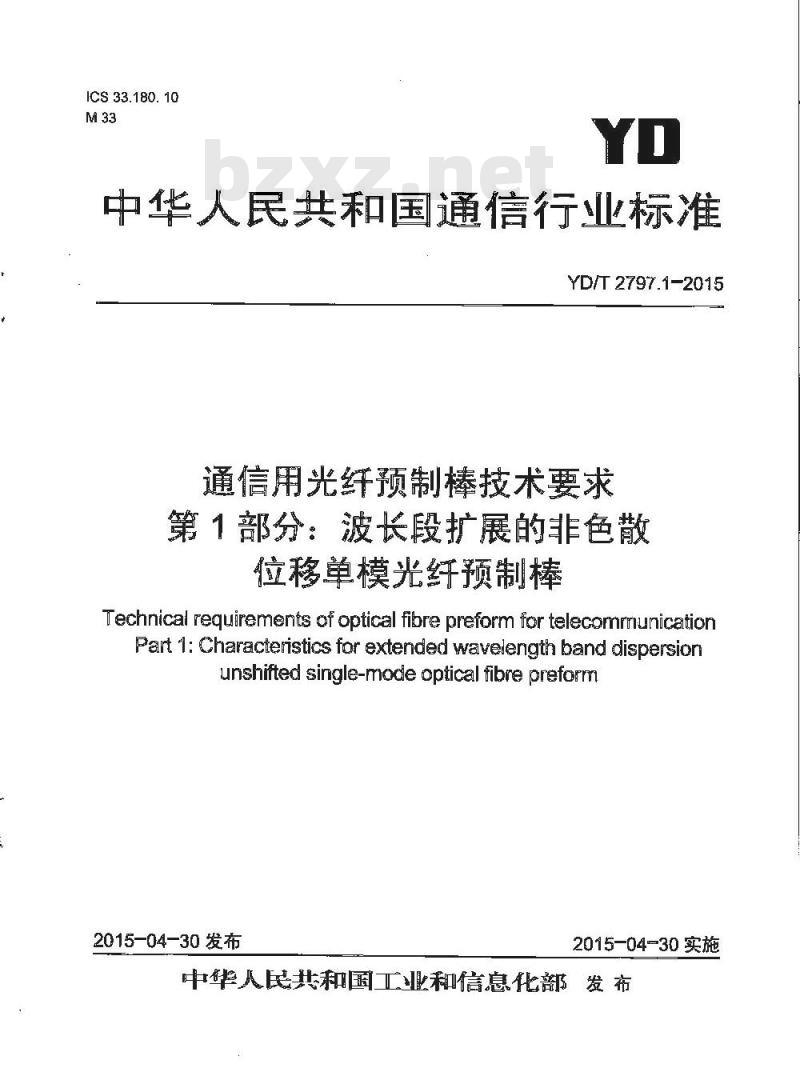

【YD通讯标准】 通信用光纤预制棒技术要求 第1部分:波长段扩展的非色散位移单模光纤预制棒

ICS 33.180. 10
中华人民共和国通信行业标准
YD/T 2797.1-2015
通信用光纤预制棒技术要求
第1部分：波长段扩展的非色散
位移单模光纤预制棒
Technical reguirements of optical fibre preform for telecomrmnunicaticnPart 1: Characteristics for extended wavelength band dispersiorunshifted single-mode optical fibre preform2015-04-30发布
2015-04-30实施
中华人民共和国工业和信息化部发布前

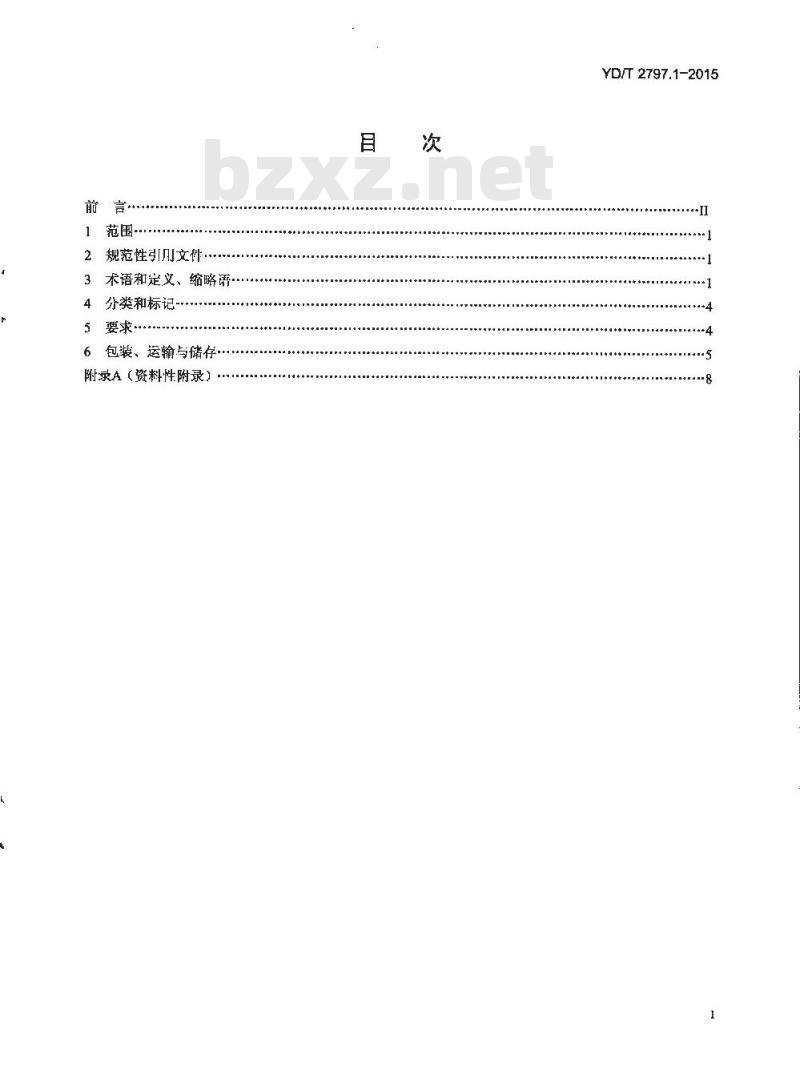

范围·
2规范性引川文件
3术语和定义、缩略语-
4分类和标记-
5要求·
6包装、运输与储存·
附录A（资料性附录）
YD/T2797.1-2015
YD/T2797.1-2D15

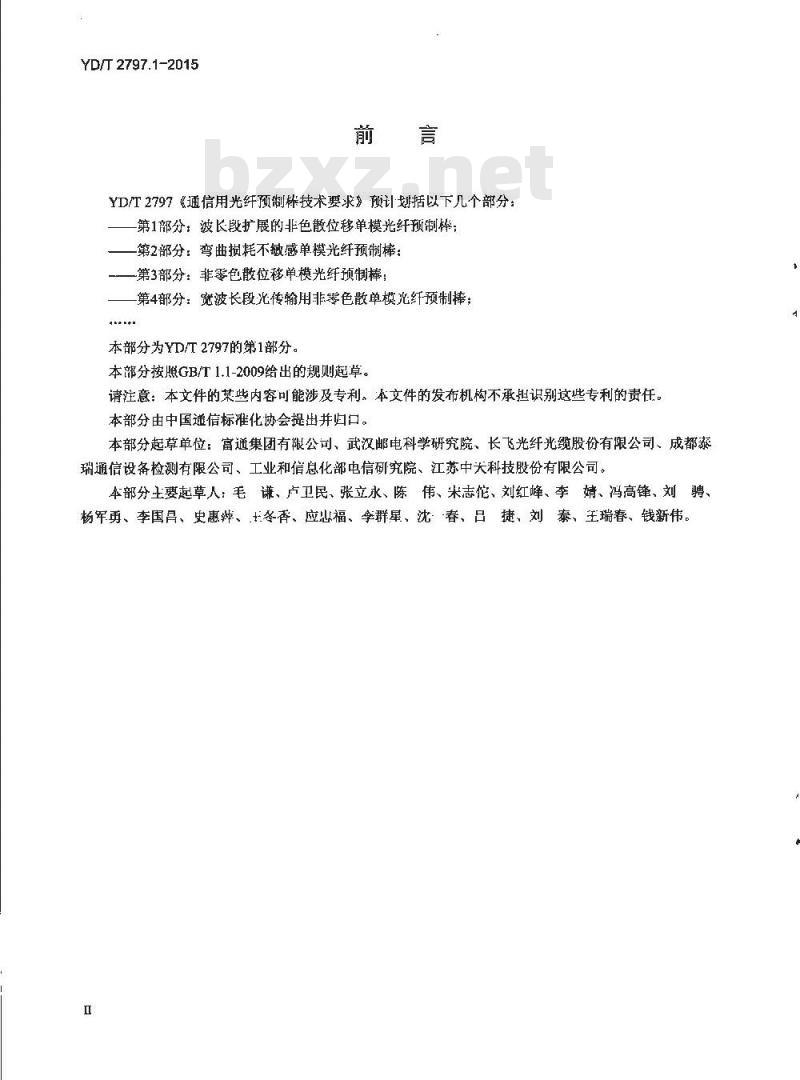

YD/T2797《通信用光纤预制样技术要求》预计划括以下几个部分：第1部分：波长段扩展的非色散位移单模光纤预制释；第2部分：弯曲损耗不敏感单模光纤预制棒：一第3部分：非零色散位移单模光纤预制棒：第4部分：宽波长段光传输用非零色散单模光纤预制棒；本部分为YD/T2797的第1部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意：本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：富通集团有限公司、武汉邮电科学研究院长飞光纤光缆股份有限公司、成都藜瑞通信设备检测有限公司、工业和信息化部电信研究院、江苏中关科技股份有限公司。本部分土要起草人：毛谦、卢卫民、张立永、陈伟、米志佗、刘红峰、李婧、冯高锋、刘骋、杨军勇、李国吕、史惠萍、士冬香、应心福、李群星、沈、春、吕捷、刘泰、王瑞春、钱新伟。1范围

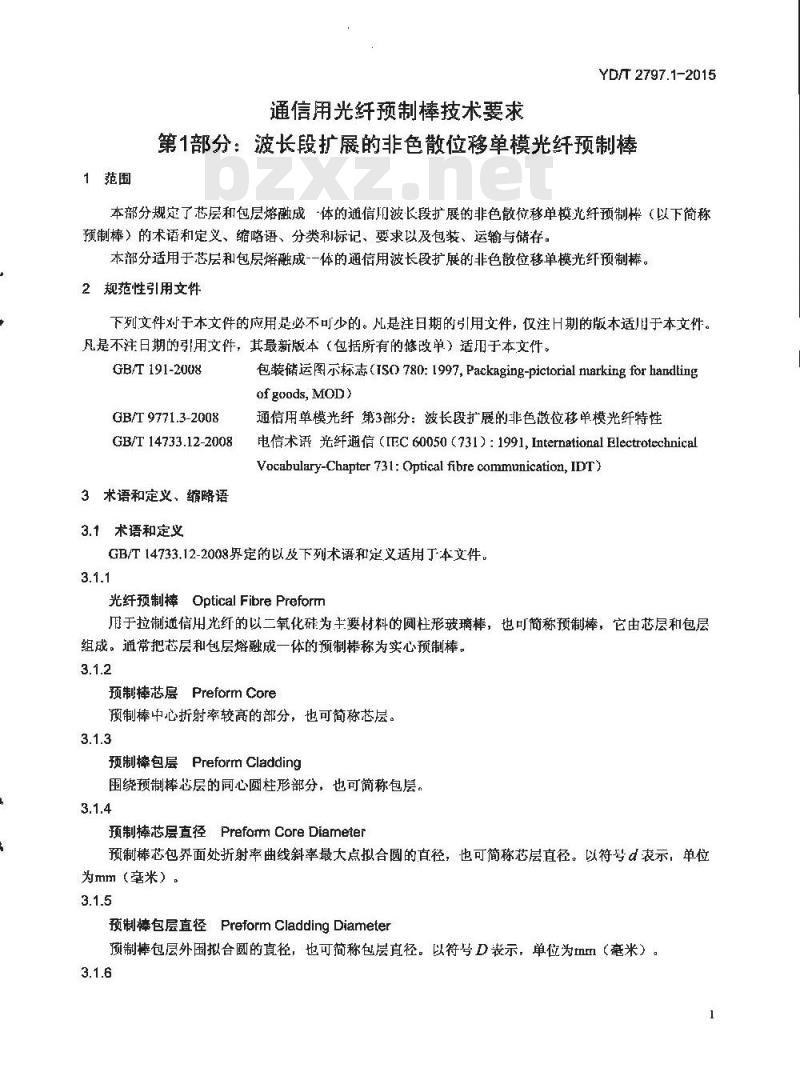

通信用光纤预制棒技术要求
YD/T 2797.1-2015
第1部分：波长段扩展的非色散位移单模光纤预制棒本部分规定了芯层和包层熔融成体的通信门波长段扩展的非色散位移单模光纤预制桦（以下简称预制棒）的术语和定义、缩略语、分类利标记、要求以及包装、运输与储存。本部分适用于芯层和包层熔融成-一体的通信用波长段扩展的非色散位移单模光纤预制棒。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注H期的版本适月于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191-2008
GB/T 9771.3-2008
GB/T14733.12-2008
3术语和定义、缩略语
3.1 术语和定义
包装储运图示标志（IS0780:1997,Packaging-pictorialmarkingforhandtingof goods, MOD)
通信用单模光纤第3部分：波长段扩展的非色散位移单模光纤特性电信术光纤通信（[EC60050（731）：1991,InternationalElectrotechnicalVocabulary-Chapter 731: Optical fibre communication, IDT)GB/T14733.12-2008界定的以及下列术语和定义适用丁本文件，3.1.1
光纤预制棒OpticalFibrePreform用于拉制通信用光纤的以二氧化硅为主要材料的圆柱形玻璃棒，也可简称预制棒，它由芯层和包层组成。通常把芯层和包层熔融成一体的预制棒称为实心预制棒。3.1.2
预制棒芯层Preform Core
预制棒中心折射率较高的部分，也可简称芯层。3.1.3
预制棒包层PreformCladding
围绕预制棒芯层的同心圆柱形部分，也可简称包层。3.1.4
预制棒芯层直径Prefarm CoreDiameter预制棒芯包界面处折射率曲线斜率最大点拟合圆的直径，也可简称芯层直径。以符号d表示，单位为mm（毫米）。
预制裤包层直径Preform Cladding Diarmeter预制棒包层外围拟合圆的直径，也可简称包层直径。以符号D裁示，单位为mm（毫米）。3.1.6
YD/T 2797.1-2015
预制棒包芯直径比Ratia of Cladding Diarmeter to Core Diameter预制棒包层直径与芯层百径的比值，也可简称预制棒包芯比或包芯比，其值由公式（1）给出：D
式中：
K—预制棒包忠比
d—预制棒芯层直径，单位为mm（毫米）：D预制棒包层直径，单位为mm（毫米）。3.1.7
预制摔有效长度Effective Preform Length可用于光红拉丝的预制棒的交付长度，以符号L表示，单位为mm（毫米）。3.1.8
预制棒芯层不圆度Non-CircularityofPreformCore(1)
预制棒有效长度范周内同一横截面上的芯层岚径最大值与最小值之差除以芯层直径最大值和最小值的平均值，其值由公式（2）给出：E -2(dmdmx100%
dma +dmin
式中：
E预制棒芯层不圆度；
damar——预制棒同一横截面上的芯层直径的最人值，单位为mm（毫米）：dmin
预制棒同一横截面上的芯层直径的最小值，单位为mm（毫米）。预制裤包层不圆度Non-Circularity of Preform Cladding(2)
预制棒有效长度范围内同一横截面下的包层直径最大值与最小值之差除以包层宜径最大值和最小值的平均值，其值由公式（3）给出：Er-2D=Dmx10%
Dmax +Dmin
式中：
E'—独制棒包层不圆度；
预制棒同一-横截面上的包层直径的最大值，单位为mm（毫米）：-预制棒间一横截面上的包层直径的最小值，单位为mm（毫米）。预制棒芯包同心度误差Preform Core/Cladding ConcentricityError预制棒芯层外围拟合圆圆心与包层外围拟合圆圆心之间的距离，单位为mm（毫米）。3.1.11
预制棒包层直径不均匀度Non-Unifomnity of Preform Cladding Diarmeter沿预制棒轴向包层直径的不均勾程度，其值出公式（4）给出：2
U =2(Dinm -Drm)x100%
Dimax + Dzrain
式中：
U—预制摔包层直径不均勾度：
Dimx——预制棒的最人包层直径，单位为mm（毫米）；Dimin
预制棒有效长度范用内的最小包层直径，单位为mm（毫米）。YD/T2797.1-2015
预制棒芯包相对折射率差 Relatlve Refractive Index Difference Between Prefom Core and Cladding预制棒芯层与包层折射率的相对差值，其值由公式（5）给出：型-n=×100% ~\
z-nz×100%
式中：
A预制棒芯包相对折射率差；
一预制棒芯层的折射率：
-预制棒紧贴环绕芯层的包层折射率。预制棒弯曲度Preform Bow
预制棒轴向的弯曲程度：单位为mm/m（毫米/米），其值由公式（6）给出：Zmx1000
式中：
预制棒弯曲度，单位为mm/m（毫米/米）：Zmx
mm（毫米）：
轴向旋转时，预制棒有效长度范围内包层圆心轴向轨迹与旋转轴距的最大值，单位为预制棒有效长度，单位为mm（毫米）。杂点ForeignSubstance
预制摔来杂或粘附的不透明的点状物质。3.1.14
缺陷Defect
预制棒表面含有的裂纹、杂点以及无法用火焰抛北去除的划痕、磨痕以及预制棒内部含有的裂纹、杂点、气泡、芯层不连续等。
3.2缩略语
下列缩略语适用于本部分。
Polarization mode dispersionStatistical parametcr for link PMD偏振模色散
链路PMD系数统计参数
YD2797.1-2015
4分类和标记
4.1分类
按照预制桦芯层不圆度区分，波长段扩展的非色散位移单模光红预制捧分为B1.3C类和B1.3D类。按照预制棒包层直径标称值区分，预制棒可分为@60mm，Φ80mm、Φ90mm、Φ120mm、Φ130mmΦ150mm、@180mm、@190mm~@200mm、Φ220mm等。4.2标记
产品型号标记方法应符合下列规定。PF/B1.3-□-
口中的阿拉伯数字表示预制棒包层直径口中的字母C 表示 C 类，D 表示 D 类表示通信用波长段扩展的非色散位移单模光纤预制棒表示预制
示例：包层直径为120mm的通信用波长段扩展的D类非色做位移单模光纤预制棒标记为：PF/B1.3-D-120。5要求
5.1材料和结构
本部分规定的波长段扩展的非色散位移单模光纤预制棒的主体材料为高纯二氧化硅，预制棒是由芯层和包层同心构成的圆住形玻璃棒，其横截面如图1所示。芯层折射率高于包层折射率。预制样包层
预制棒芯层
图1光纤预制棒横截面结构示意
5.2裘面质量及内部缺陷
5.2.1预制棒有效长度范围内表面质量及内部缺陷宜满足表1的规定，也可由买卖双方协商确定。表1预制摔表面质量及内部缺陷要求日
衣面质量
包层（非表面部分）气泡或杂点“包层（非表面部分）裂纹
芯层快陷
光洁无污染，无目力可见的磨痕、划痕、裂绞和杂点dz0.3mm
0.3mm.dx0.8mm
0,8mm≤d<2. mm
d≥2.0mm
应无日力可见的裂纹
应无气泡、杂点、不连续或其它缺陷注：d表示气泡或杂点直径，单位为mm（毫米）B
以每1000cm包层内的气泡或杂点个数来统计不计
然15个
不充许
5.2.2预制样非有效长度范围内的缺陷应满足以下规定。YD/T 2797.1-2015
预制棒在长度方向上允许存在不符合表1要求的缺陷，但这些缺陷部分宜不计入有效长度，属于非有效长度部分，也可由买卖双方协商确定。预制棒单位长度上(1000mm)非有效长度部分的总段数宜不大于5段，其d>2.0mm的气泡或杂点的总个数宜不大于1个，也可由买卖双方协商确定。5.3几何特性
5.3.1预制棒有效长度范围内的几何特性应满足表2的规定。表2预制棒几何特性要求
预制棒芯层不圆度
预制棒包层不圆度
预制棒芯包同心度误差
包芯比
棒内包芯比变化幅度
预制棒弯曲度
包层直径
预制棒包层直径不均勾度
表中D为预制棒包层直径，单位为mm（毫米）单位
5.3.2预制摔总有效长度言不小丁400mm，也可由买卖双方协商确定。5.4光学特性
预制棒有效长度范围内的芯包相对折射率差范围应为0.310%~0.420%。5.5羟基含量
预制捧芯层羟基含量应不大于千万分之一，包层中羟基含量待研究。5.6拉制后光纤的特性参数
预制棒拉制成光纤后预期的特性参数参见附录A。要求
13.20-16.40
江：拉丝后的光纤性能同时受到预制棒质量和拉丝」艺的影响，例行检验拉丝后的光纤有不合格的情况时，要判断须制棒质量是否有问题，应首先排除拉丝工艺的影响。具体可山供应商和客户协商确定不合格原因。6包装、运输与储存
6.1包装
6.1.1单位包装
顶制棒产品宜采用清洁、抗静电的聚乙烯透明塑料袋封装或塑料膜包衰后装入纸箱或木质包装盒内，同时放入该预制样的产品规格书（也可由电子文档代替），规格书上应注明：a）供方批号；
b）产品名称、型号：
c）产品编号：
d）预制棒总长度;
e）产品重量；
YD/T 2797.1-2015
f）检验结果及质量部门印记等。6.1.2外包装
产品外运时，将上述单位包装放入内有防震衬料的包装箱内，四周用软物塞紧，以防损坏产品。包装箱应为抗压的箱体，材料可为木质、料或硬纸板等，其外应标有“小心轻放”、“怕湿”、“玻璃制品”等字样和标志，运输标志应符合GBT191-2008的规定。每批产品应附有装箱单，装箱单上应注明：a）供方名称；
b）产品名称、型号：
c）产品编号：
d）产品件数；
e）出厂口期：
f）需方名称等。
6.2运输
在运输和装卸过程中应轻装轻放，注意环境的卫生、防水防潮、防震、防冲击，严禁跌落、扔摔、碰撞和挤压。
6.3储存
产品应储存丁室内，储存产品的环境条件为：a）环境温度：5℃~40℃；
b）相对湿度：小于80%；
c）宰内应洁、无腐蚀性气体。
附录A
（资料性附录）
YD/T 2797.1-2015
预制摔拉制成光纤后预期的特性参数应符合GB/T9771.3-2008的要求，具体参数见表A.1表A.1拉丝后B1.3光纤的特性
光纤属性
模场直径
包层直径
芯/包同心度误差
包层不圆度
光缆截止波长
宏弯损耗
筛选张力
色散系数
衰减系数
PMD 系数
标称值
标称值
最大值
最大值
最大值
缠绕圈数
1625mm最大值
最小值
零色散波长最小值
零色散波长最大值
零色散斜率最大值
1550mm色散系数最大值
1310mm最大值
（1383±3）m最大值bzxZ.net
1550mm最大值
1625nm最大值
M（光纤段数）
Q（概率）
未成缆光纤链路最大PMDQ
技术指标
1310mm
8.6μm~-9.5μm
±0.6jμm
125μm
±lμm
1260nm
100圈
1324mm
0.092ps/(nm2-km)
18ps/(nm-km)
0.35dB/km
P.35dB/km
0.21dB/km
0.24dB/km
0.50ps/Vkm
0.20ps/Vkm
中华人民共和国
通信行业标准
通信用光纤预制撑技术要求
波长段扩展的非色散位移单模光纤预制棒第1部分：
YTD/T 2797.1-2015
人民邮电出版社出版发行
北京市半台区成寿寺路1号邮电出版人城邮政编码；100164
北京康利胶印厂印刷
版权所有不得翻印
并车：880 × 12301/16
印张：
宁数：2D千学
2015年12月第1版
2015年12月北京第1次印刷
15115 651
定价；10元
