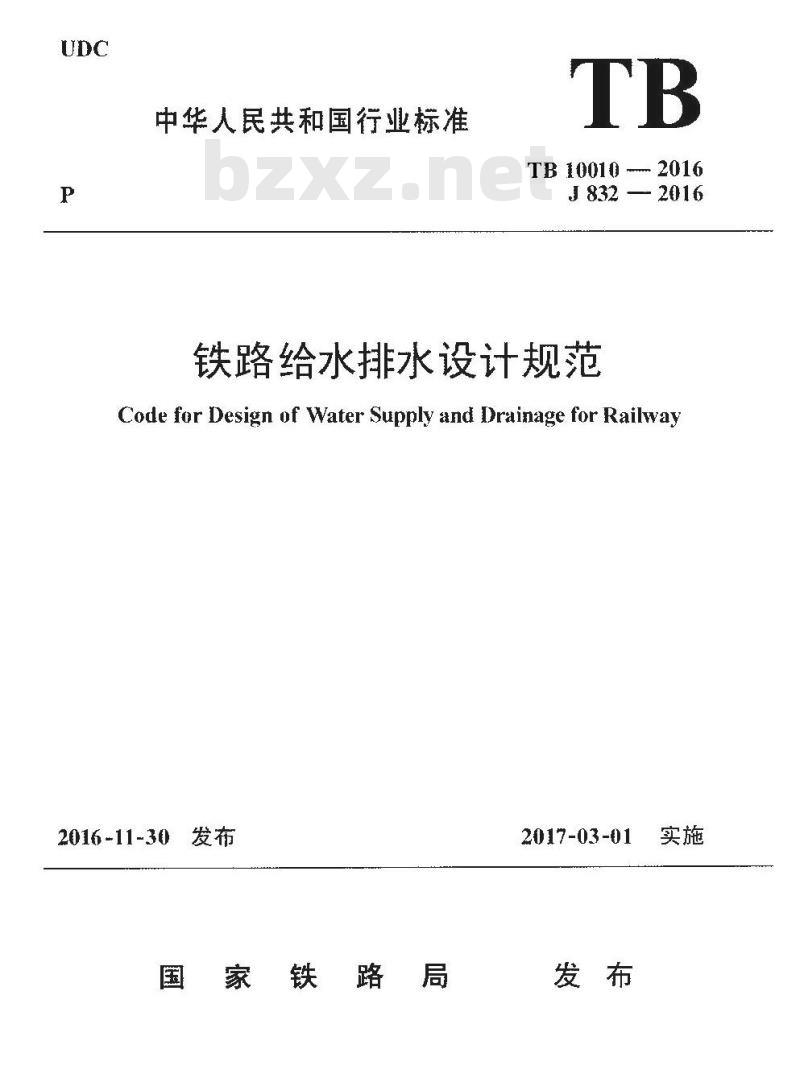

【TB铁路运输标准】 铁路给水排水设计规范

中华人民共和国行业标准
TB 10010 -- 2016
J 832 2016
铁路给水排水设计规范
Code for Design of Water Supply and Drainage for Railway2016 -11-30
国家铁路局免费标准bzxz.net
2017-03-01

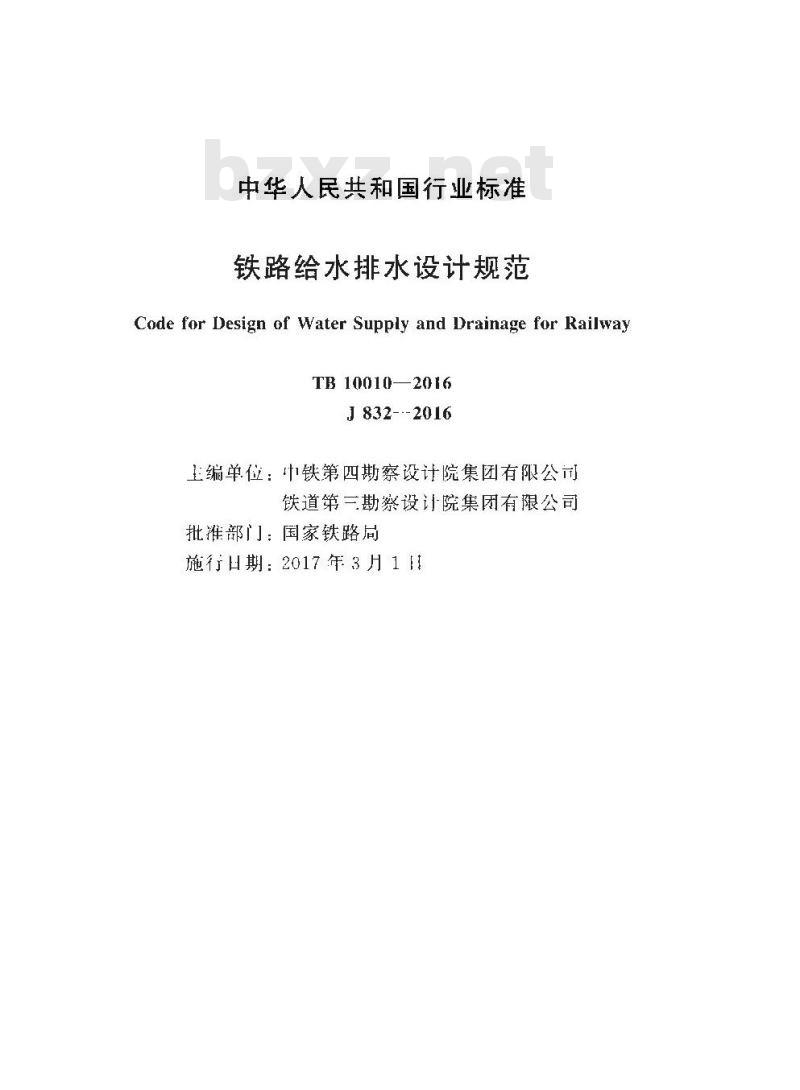

中华人民共和国行业标准
铁路给水排水设计规范
Code for Design of Water Supply and Drainage for RailwayTB 10010—2016
J832--2016
编单位：铁第四勘察设计院集团有限公司铁道第三勘察设计院集团有限公司批准部门」：国家铁路局
施行日期：2017年3月1

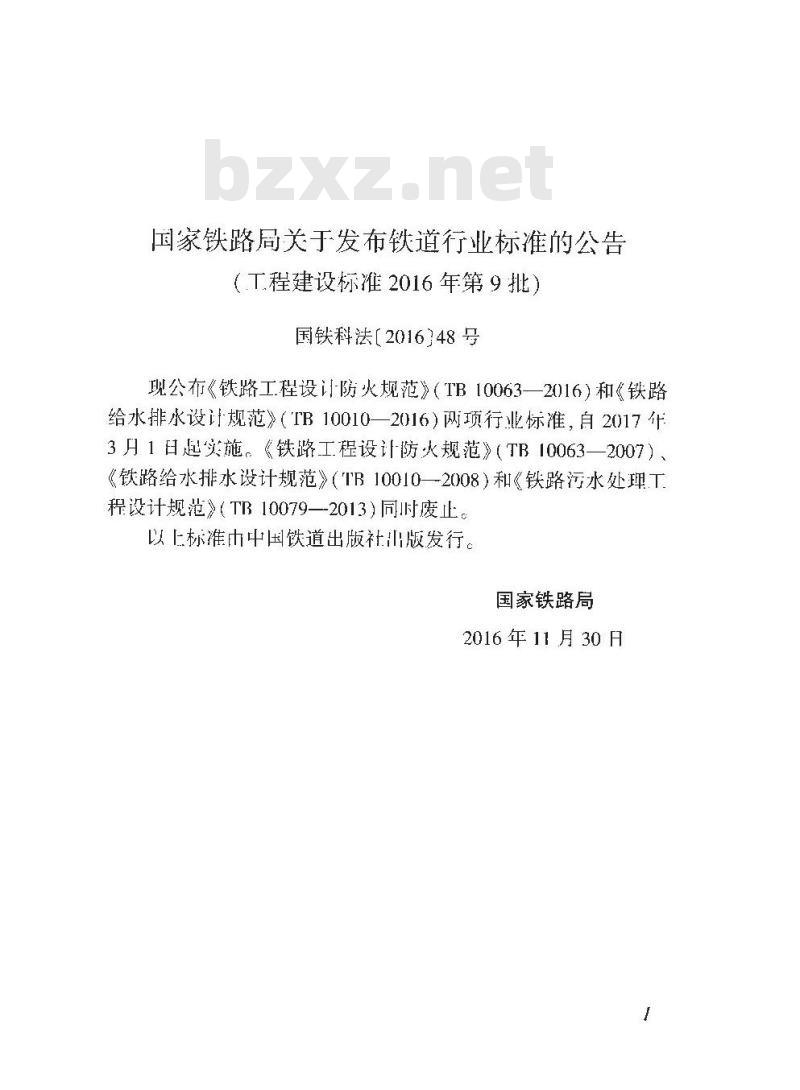

国家铁路局关于发布铁道行业标准的公告（T程建设标准2016年第9批）
国铁科法【2016]48号
现公布《铁路工程设计-防火规范》（TB10063一2016）和《铁路给水排水设计规范》（TB100102016）项行业标准，自2017年3月1日起实施。《铁路工程设计防火规范》（TB10063一2007）、《铁路给水排水设计规范》（TB10010—2008）和《铁路污水处理T程设计规范》（TB10079—2013）同附废止。以上标准中中国铁道出版社山版发行。国家铁路局
2016年11月30

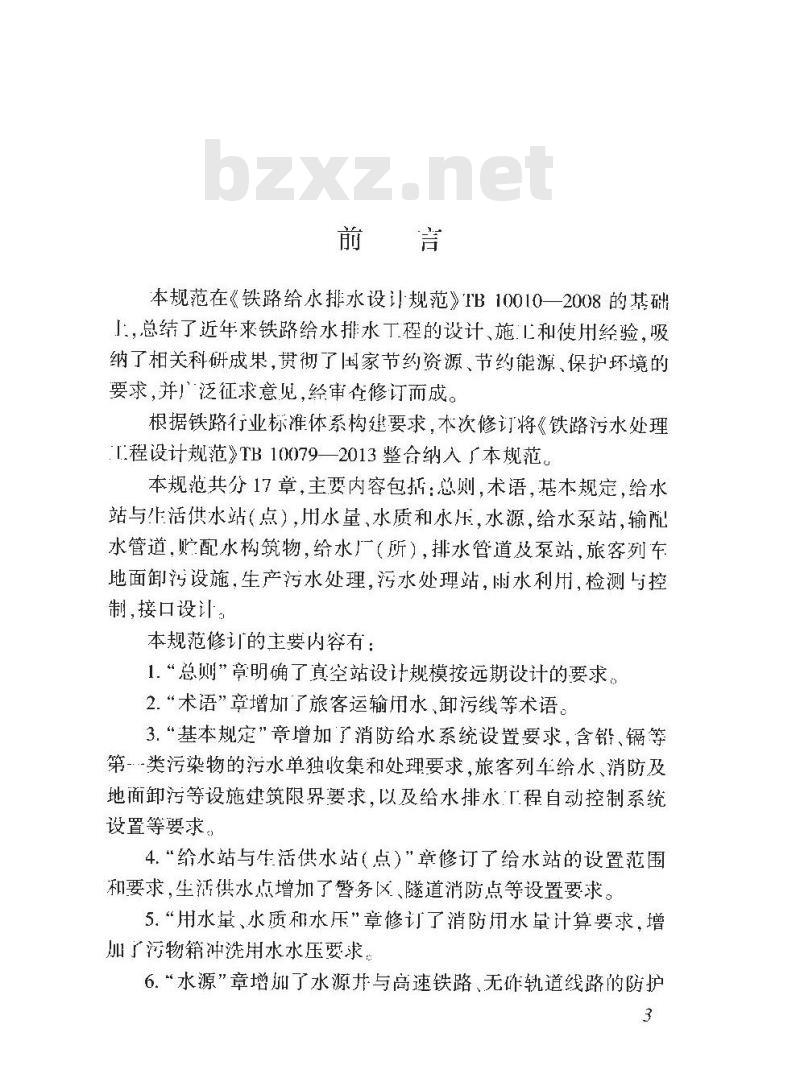

本规范在《铁路给水排水设订规范》TB10010一2008的基础」总结了近年来铁路给水排水丁程的设计、施二和使用经验，吸纳了相关科研成果，贯彻了国家节约资源，节约能源，保护坏境的要求，并广泛征求意见，经审查修订而成。根据铁路行业标准体系构建要求，本次修订将《铁路污水处理T程设计规范》TB10079—2013整合纳入厂本规范。本规范共分17章，主要内容包拓：总则，术语，基本规定，给水站与牛活供水站（点），用水量，水质和水压，水源，给水泵站，输配水管道，贮配水构筑物，给水厂（所），排水管道及泵站，旅客列车地面卸污设施，生产污水处理，污水处理站，雨水利用，检测与控制，接口设a
本规范修订的主要内容有：
1.“总则”章明确了真空站设计规模按远期设计的要求。2.“术语”章增加了旅客运输用水、卸污线等术语。3.“基本规定”竞增加了消防给水系统设置要求，含铅、等第类污染物的污水单独收集和处理要求，旅客列车给水、消防及地面卸污等设施建筑限界要求，以及给水排水工程自动控制系统设置等要求，
4.“给水站与生活供水站（点）”章修订了给水站的设置范围和要求，生活供水点增加了警务区、隧道消防点等设置要求。5.“用水量、水质和水压章修订了消防用水量计算要求，增加了污物箱冲洗用水水压要求，6.“水源”章增圳了水源开与高速铁路、无作轨道线路的防护3
距离及消防水源供水能力的要求。7.“给水泵站”章修订了给水泵站的选址要求，增加了消防泵站设计要求。
8.“输配水管道”章修订了配水管网的管径、配水构筑物高度或水泵扬程计算及泵站吸水管铺设要求，增加了给水管道与卸污管道铺设距离要求，及线路间铺设旅客列乍给水管道采用直埋时、管道与轨枕外缘的净距要求，
9.“配水构筑物”章增加厂水塔和高位水池容积计算公式及消防水池的设置要求。
10，“排水管道及泵站”章增加了排水泵站及卸污单元井室的排水要求。
11.“旅客列车地而卸污设施”章删除了力式卸污的相关内容，修订了固定式真空设备机组与最远卸污单元之间的真空卸河管道长度等要求。

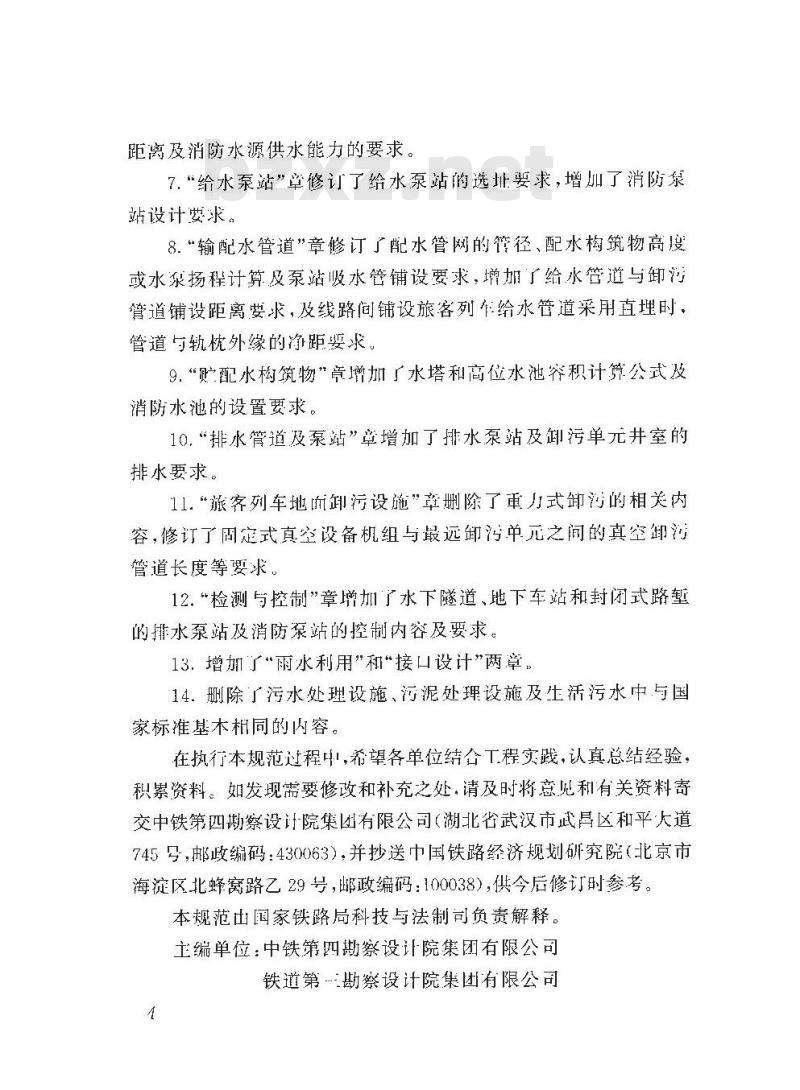

12.“检测与控制”章增加了水下隧道、地下车站和封闭式路堑的排水泵站及消防泵站的控制内容及要求。13.增加了“丽水利用”和接口设计”两章。14．删除广污水处理设施、污泥处理设施及生活污水中与国家标准基木同的内容。
在执行本规范过程中，希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处·请及时将意见和有关资料寄交中铁第四勘察设计院集团有限公司（湖北省武汉市武昌区和平大道745号，邮政编码：430063），并抄送中国铁路经济规划研究院（北京市海淀区北蜂窝路乙29号，邮政编码：100038），供今后修订时参考，本规范出国家铁路局科技与法制司负责解释。主继单位：中铁第四勘察设订院集团有限公司铁道第…勘察设计院集团有限公司A
主要起草人：蒋金辉、张汉英、柯宁、陈为民、吴国华、王松林、史义雄、符珍、张斌。
主要审查人：赵月霞、陈静、刘燕、桑翠江、宋珺、马珂、陈军、杨思博、黄焱歆、任建地、升江华、李绍平、李向东、刘'、吴正新、张广林、张敏、Ⅱ杨、什博捷、翟炜、玉吉生、陈亮。5
基本规定
给水站与生活供水站(点)
用水量、水质和水压
用水量
给水泵站，
输配水管道
-般规定
管道铺设·
附属设施·
贮配水构筑物.
给水厂(所)
排水管道及泵站
旅客列车地面御污设施
一殿规定
卸污能力计算
固定式真空卸污设施系统布置
真空站
卸污管道
卸污单元
生产污水处理
含油污水
洗刷污水
洗涤污水
高浓度粪便污水
其他污水
污水处理站
雨水利用
检测与控制
般规定
计算机控制管理系统
17接口设计
本规范用词说明
引用标准名录
《铁路给水排水设计规范》条文说明8
1总则
1.0.1为统一铁路给水排水丁程设计技术标准，使铁路给水排水.T程设计符合安全川靠、先进成熟、绿色环保、经济适用的要求，制定本规范
1.0.2本规范适用于新建、改建铁路给水排水工程设计。1.0.3铁路给水排水工程设计应贯彻国家节约资源、节约能源和保扩环境等政策结合铁路站区布置、城市总体规划与给水、排水工程专项规划，合理选择供水方案和污水能放方案，改建给水排水1程直利用既有给水排水建（构)筑物租设备。1.0.4铁路给水排水工程设计年度应分为近、远两期近期为交付运营后第十年，远期为交付运臂后第二十年，下列给水排水构筑物的技术标准应按远期确定：1给水水源能力及儿构筑物的规模。2水泵井、泉房和真空站的规模。3输水干管、水塔及高位水池，
给水广（所)和污水处理站的场地，4
铁路给水排水丁程设计应采用成熟、安全、可靠的新技术、1.0.54
新丁艺新材料新设备：
1.0.6铁路给水排水工程构筑物设计使用年限应符合国家相关准的规定：与铁路体工程相关时，尚应满足铁路主体工程设计使用年限的要求。管道及专用设备的设计使用年限宜根据材质和产品更新固期经技术经济比较确定：1.0.7铁路给水排水工程设计除应符合本规范外，尚应符合国家现行相关标准的规定。
2术语
2.0.1旅客运输H水walersupplyforpassengertransporl出旅客列车专用给水设备供给至旅客列车车载水箱的用水。2.0.2给水站iwater supply station设有为运输、生产、牛沔、消防等供水的设备和配套建（构）筑物的处所
2.0.3旅客列给水站iwater supply station for passengertrain设有旅客列车专用给水设备，供给旅客运输用水的车站。2.0.4生活供水站houschold water supply station设有牛活、消防给水设施，夜用水量小于300m3（不含消防用水)的车站。
2.0. 5生活供水点household water supply point设有生活、消防给水设施的铁路沿线工区、桥隧守护点、警务区线路所牵变电所、隧道消防点等处所2. 0.6给水能力 water supply capacity综合反映个站给水水源、水处理、输配水建（构）筑物及设备每口最大的供给水量的能力。
2.0.7铁路给水」（所）railway watcr upply plant（post)专供铁路运输、生产、生活和消防用水的水处理厂（所）：2.0.8旅客列车给水设备water supply equipment for passenger train设置在车站线路之间或客车整备所及动车段（所）内，供旅客列车「水的装置。
2.0.9水道标focationsign forwaterpipe最示给水管道埋设地点的标志。2.0.10污水处理站sewage treatment station.2
处理铁路运输、生产及生活污水的处所。2.0.11旅客列车卸污站 sewage discharge station forpassenger train设有旅客列车卸污装置及处理设施的处所，2.0.12旅客列车地面卸污设施sewagt discharge facilities forpassenger train
接收和输送旅客列车集使器内污物的设备、管道、建（构）筑物及具附属设施的统称，
2. 0. 13固定式真空卸污lixed vacuum sewage discharge　设置在地间固定位置，巾抽真空设施通过卸污管道将旅客列车集便器内污物抽吸全唇续处理设施的卸污方式。2.0.14移动式御污rnovahle sewage discharge采用移动卸污车辆抽吸旅客列车集便器内的污物，许将其运送至后续处理设施的卸污方式：2. 0. 15 真空站 vaeuum statior用来产生真空并具有排污及控制功能的建（构)筑物及设备。2. 0. 16 卸污线 track-side sewage discharge line设置在铁路线路旁，由真空卸污管道和多个卸污单元组成，可对整列旅客列车进行卸污作业的设施。2.0.17御污单元sewage disecharge unit布置在御污线上，能与旅客列车集便器御污口连接，其有抽送污物功能且与卸污管道连接的固定装置。3
3基本规定
3.0.1给水工程设计应根据用户对水质，水量水压的要求，结食水源状沉及地形条件等因素，经技术经济比选确定供水方式。3.0.2铁路给水站给水能力应满足运输、小产、牛活、消防、浇洒道路和绿化等水要求：
3.0.3特大型、大型旅客年站消防给水系统可与生产生活给水系统合并设置。其余站（点）及动车段（所）存车线消防给水系统宜与件产生活给水系统分开设置。3.0.4排水1程设计方案应根据排水水质、水量、排出口位置、受纳水体功能要求和附近区域排水系统现状及规划，经技术经济比选后确定。
3.0.5站、段（所）等污水排放应统一规划、合理布离，向一站区或地区的污水宜集中处理，污水处理工程应与主体工程同时设计。
3.0.6污水直排入城镇排水管网。无城镇排水管网或无条件排人城镇排水管网的地区，污水应经过处理，排水水质应符合国家利地方排放标准的规定。
3.0.7含铅、镉等第一类污染物的污水必须单独收集和处理，排水水质应符合《污水综合排放标准》GB8978和地方相关标准的规定：
3.0.8大型建筑屋面雨水及站、段（所）污水经收集、处理后可向用，回用水水质应符合《城市污水再生利用城市杂用水水质》GB/T18920、《铁路回用水水质标准》TB/T3007等相关标准的规。
3.6.9污水处理站的污水消毒设施应根据污水性质、排放标准和.4.
