【TB铁路运输标准】 货车用上拉杆 III型

TB/T1762.2-1999
1范围

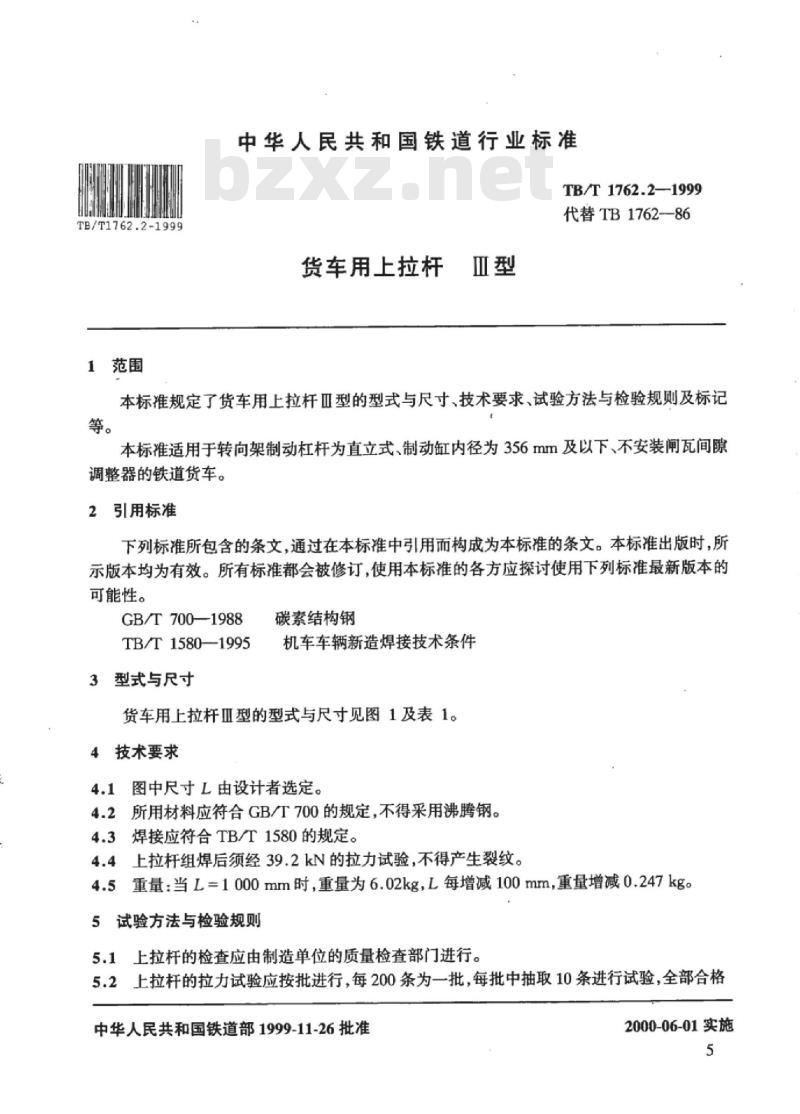

中华人民共和国铁道行业标准
TB/T1762.2—1999
代替TB1762-86
货车用上拉杆
本标推规定了货车用上拉杆Ⅲ型的型式与尺寸、技术要求、试验方法与检验规则及标记等。
本标准适用于转向架制动杠杆为直立式、制动缸内径为356mm及以下、不安装闸瓦间隙调整器的铁道货车。
2引用标准
下列标所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T700—1988
TB/T1580—1995
3型式与尺寸
碳素结构钢
机车车辆新造焊接技术条件
货车用上拉杆Ⅲ型的型式与尺寸见图1及表1。4技术要求
4.1图中尺寸L由设计者选定。
4.2所用材料应符合GB/T700的规定，不得采用沸腾钢。4.3焊接应符合TB/T1580的规定。4.4上拉杆组焊后须经39.2kN的拉力试验，不得产生裂纹。4.5重量：当L=1000mm时，重量为6.02kg，L每增减100mm，重量增减0.247kg。5试验方法与检验规则
5.1上拉杆的检查应由制造单位的质量检查部门进行。5.2上拉杆的拉力试验应按批进行，每200条为一批，每批中抽取10条进行试验，全部合格中华人民共和国铁道部1999-11-26批准2000-06-01实施

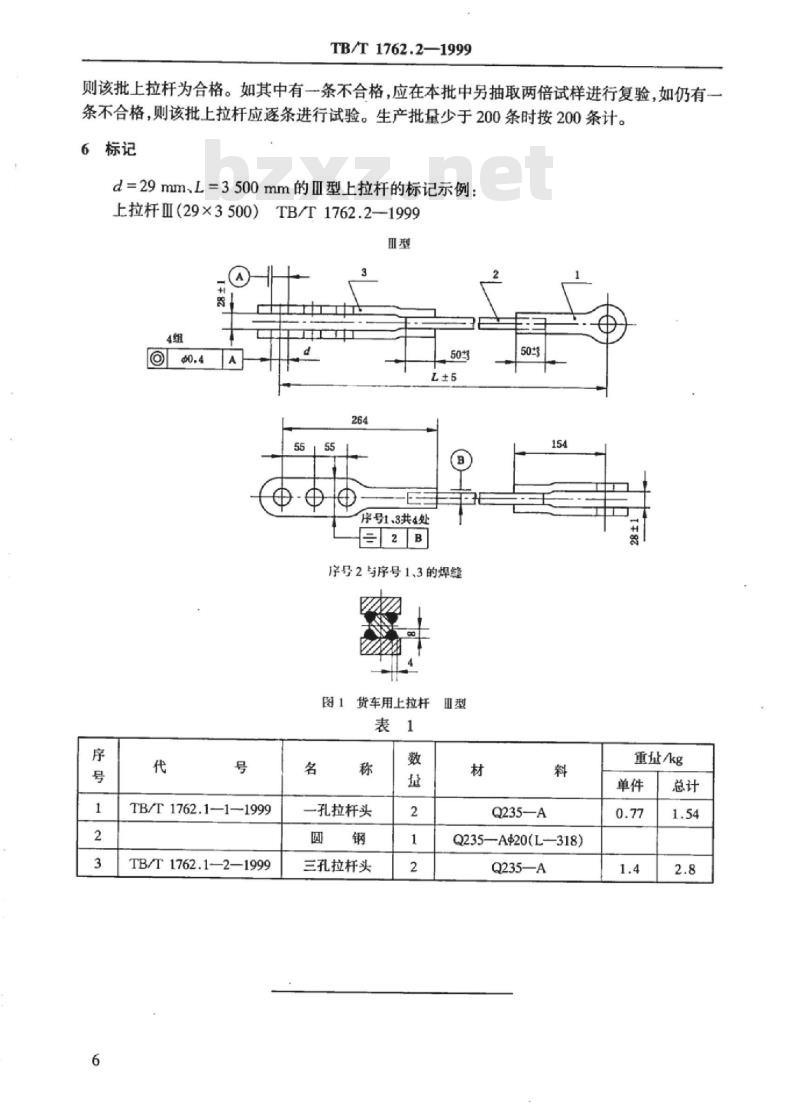

TB/T1762.2—1999
则该批上拉杆为合格。如其中有一条不合格，应在本批中另抽取两倍试样进行复验，如仍有一条不合格，则该批上拉杆应逐条进行试验。生产批量少于200条时按200条计。6标记
d=29mm、L=3500mm的Ⅲ型上拉杆的标记示例：上拉杆Ⅲ（29×3500）TB/T1762.2—1999m型免费标准下载网bzxz
TB/T1762.1—1—1999
TB/T1762.1—2—1999
序号1、3共4处
序号2与序号1、3的焊缝
图1货车用上拉杆Ⅲ型
一孔拉杆头
三孔拉杆头
Q235—A
Q235-A$20(L—318)
Q235—A
重量/kg
